Слайд 1

Описание слайда:

ЕКСПЕРИМЕНТАЛНЕ ВИЗНАЧЕННЯ РОБОТИ ВИХОДУ ЕЛЕКТРОНА З МЕТАЛУ Роботу виконав: Тищенко Олег Володимирович учень 9-В класу Кременчуцького колегіуму №25 Науковий керівник: Погребняк Ольга Михайлівна, вчитель фізики Кременчуцького колегіуму №25 Науковий консультант: Сукачов Олександр Володимирович, доцент кафедри “Біотехнологія і здоров’я людини” Кременчуцького національного університету ім. М. Остроградського

Слайд 2

Описание слайда:

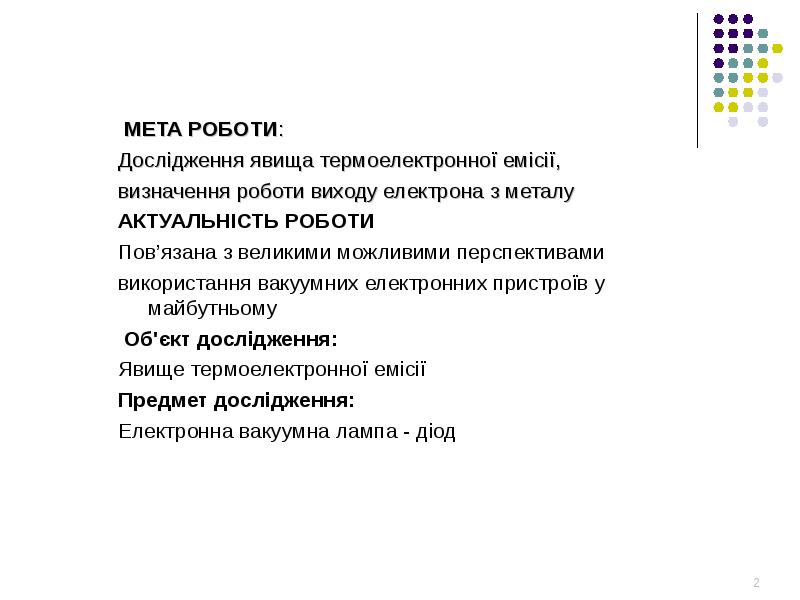

МЕТА РОБОТИ: МЕТА РОБОТИ: Дослідження явища термоелектронної емісії, визначення роботи виходу електрона з металу АКТУАЛЬНІСТЬ РОБОТИ Пов’язана з великими можливими перспективами використання вакуумних електронних пристроїв у майбутньому Об'єкт дослідження: Явище термоелектронної емісії Предмет дослідження: Електронна вакуумна лампа - діод

Слайд 3

Описание слайда:

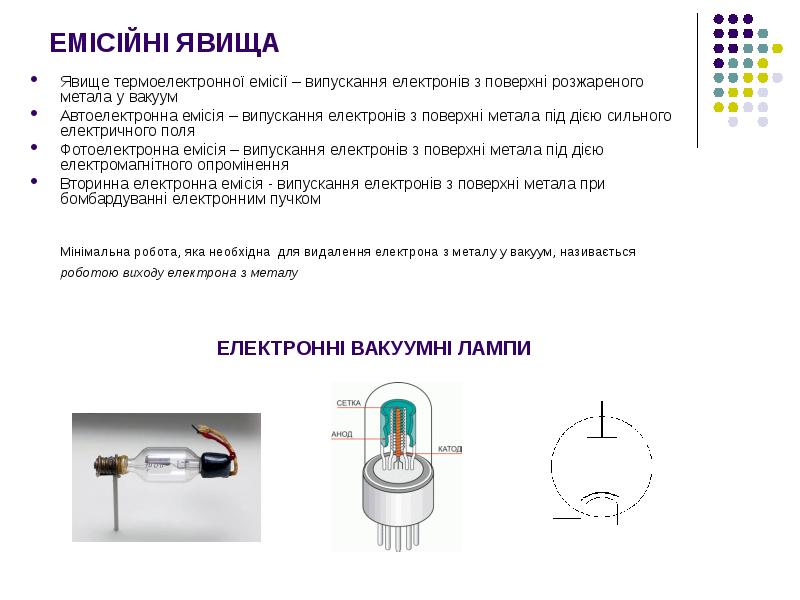

ЕМІСІЙНІ ЯВИЩА Явище термоелектронної емісії – випускання електронів з поверхні розжареного метала у вакуум Автоелектронна емісія – випускання електронів з поверхні метала під дією сильного електричного поля Фотоелектронна емісія – випускання електронів з поверхні метала під дією електромагнітного опромінення Вторинна електронна емісія - випускання електронів з поверхні метала при бомбардуванні електронним пучком Мінімальна робота, яка необхідна для видалення електрона з металу у вакуум, називається роботою виходу електрона з металу

Слайд 4

Описание слайда:

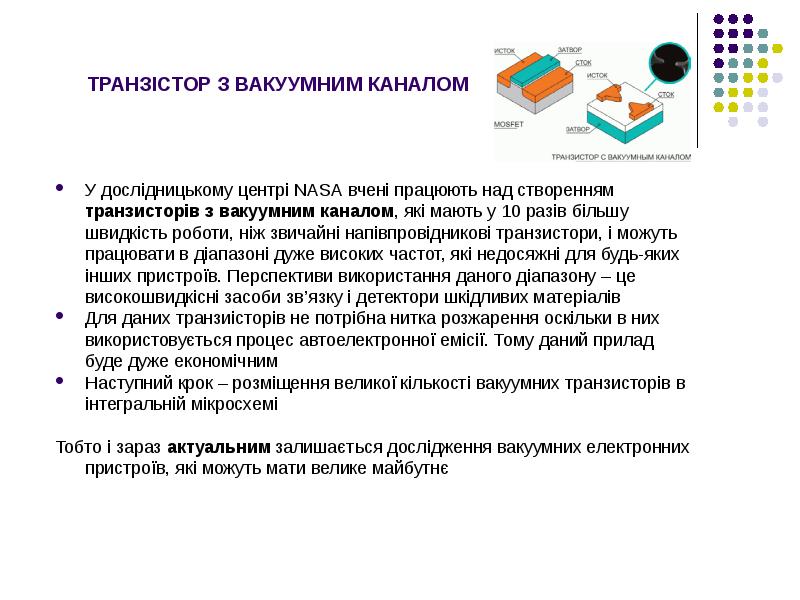

У дослідницькому центрі NASA вчені працюють над створенням транзисторів з вакуумним каналом, які мають у 10 разів більшу швидкість роботи, ніж звичайні напівпровідникові транзистори, і можуть працювати в діапазоні дуже високих частот, які недосяжні для будь-яких інших пристроїв. Перспективи використання даного діапазону – це високошвидкісні засоби зв’язку і детектори шкідливих матеріалів У дослідницькому центрі NASA вчені працюють над створенням транзисторів з вакуумним каналом, які мають у 10 разів більшу швидкість роботи, ніж звичайні напівпровідникові транзистори, і можуть працювати в діапазоні дуже високих частот, які недосяжні для будь-яких інших пристроїв. Перспективи використання даного діапазону – це високошвидкісні засоби зв’язку і детектори шкідливих матеріалів Для даних транзиісторів не потрібна нитка розжарення оскільки в них використовується процес автоелектронної емісії. Тому даний прилад буде дуже економічним Наступний крок – розміщення великої кількості вакуумних транзисторів в інтегральній мікросхемі Тобто і зараз актуальним залишається дослідження вакуумних електронних пристроїв, які можуть мати велике майбутнє

Слайд 5

Описание слайда:

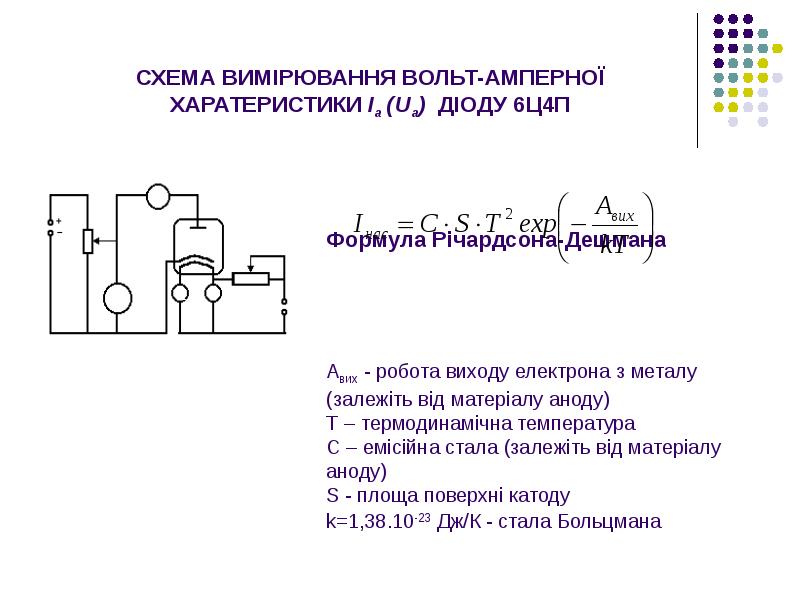

Формула Річардсона-Дешмана Авих - робота виходу електрона з металу (залежіть від матеріалу аноду) Т – термодинамічна температура С – емісійна стала (залежіть від матеріалу аноду) S - площа поверхні катоду k=1,38.10-23 Дж/К - стала Больцмана

Слайд 6

Описание слайда:

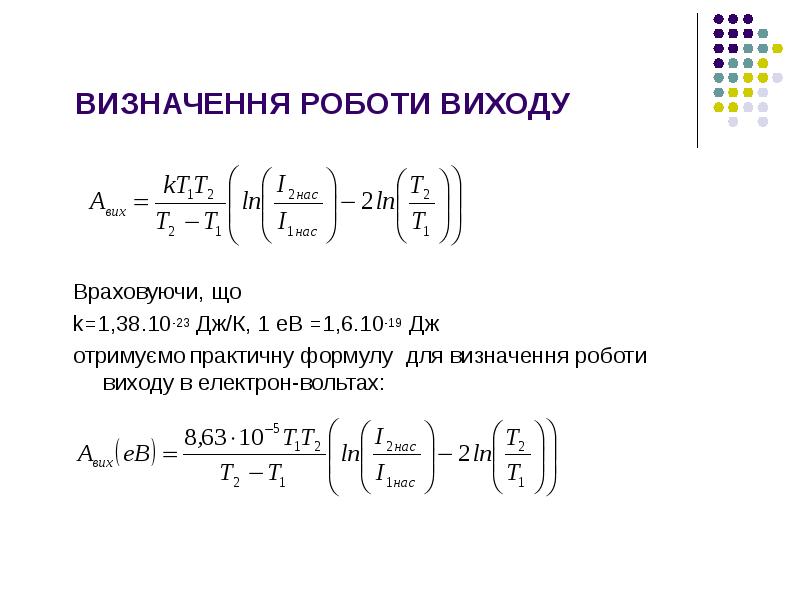

ВИЗНАЧЕННЯ РОБОТИ ВИХОДУ Враховуючи, що k=1,38.10-23 Дж/К, 1 еВ =1,6.10-19 Дж отримуємо практичну формулу для визначення роботи виходу в електрон-вольтах:

Слайд 7

Описание слайда:

Авих = 0,62 еВ

Слайд 8

Описание слайда:

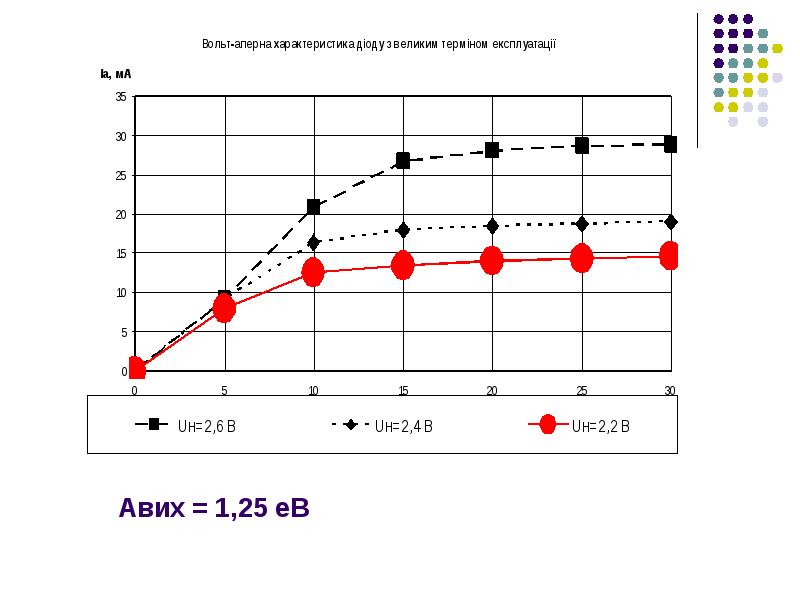

Авих = 1,25 еВ

Слайд 9

Описание слайда:

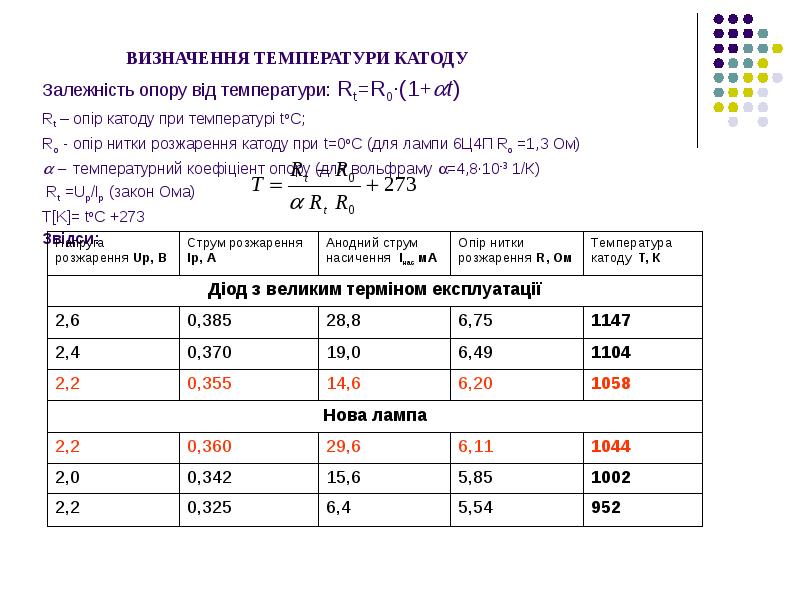

ВИЗНАЧЕННЯ ТЕМПЕРАТУРИ КАТОДУ Залежність опору від температури: Rt=R0·(1+t) Rt – опір катоду при температурі toС; Rо - опір нитки розжарення катоду при t=0oС (для лампи 6Ц4П Rо =1,3 Ом)  температурний коефіціент опору (для вольфраму =4,8·10-3 1/К) Rt =Up/Ip (закон Ома) Т[K]= toС +273 Звідси:

Слайд 10

Описание слайда:

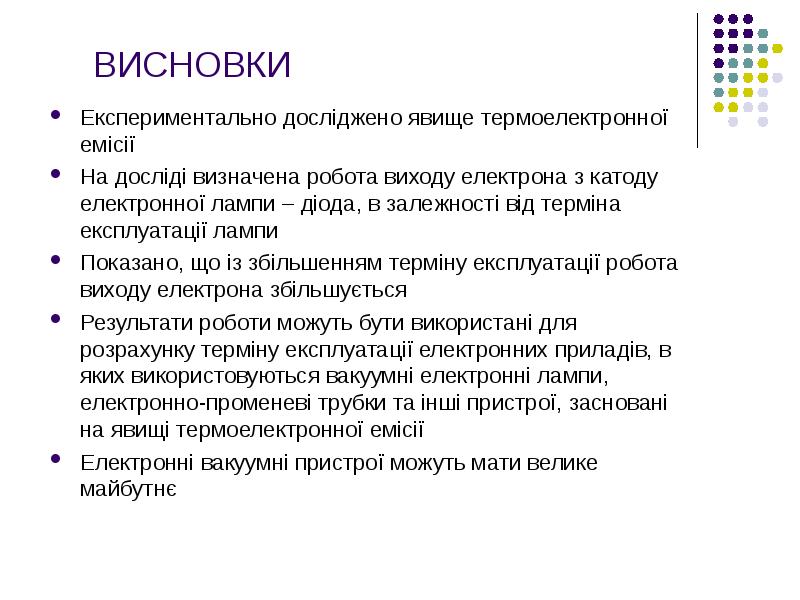

ВИСНОВКИ Експериментально досліджено явище термоелектронної емісії На досліді визначена робота виходу електрона з катоду електронної лампи – діода, в залежності від терміна експлуатації лампи Показано, що із збільшенням терміну експлуатації робота виходу електрона збільшується Результати роботи можуть бути використані для розрахунку терміну експлуатації електронних приладів, в яких використовуються вакуумні електронні лампи, електронно-променеві трубки та інші пристрої, засновані на явищі термоелектронної емісії Електронні вакуумні пристрої можуть мати велике майбутнє
