Слайд 1

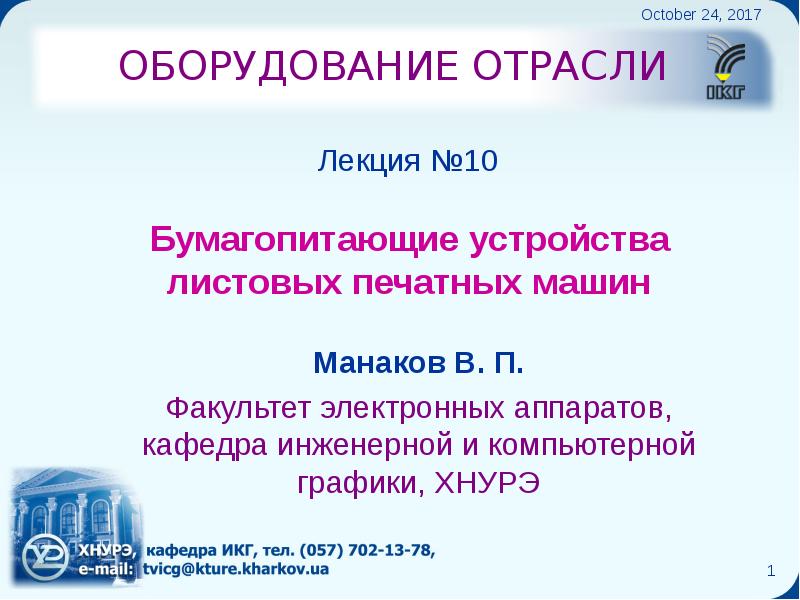

ОБОРУДОВАНИЕ ОТРАСЛИ Лекция №10
Описание слайда:
ОБОРУДОВАНИЕ ОТРАСЛИ Лекция №10

Слайд 2

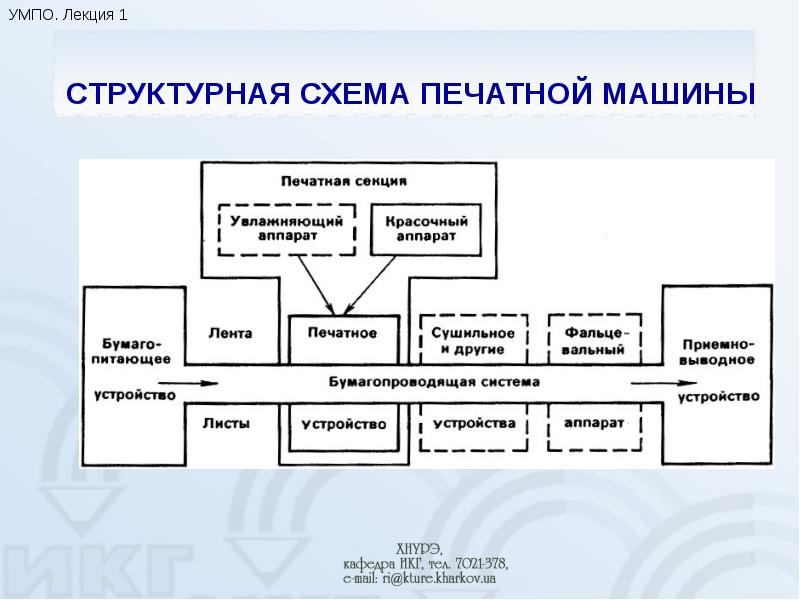

СТРУКТУРНАЯ СХЕМА ПЕЧАТНОЙ МАШИНЫ
Описание слайда:
СТРУКТУРНАЯ СХЕМА ПЕЧАТНОЙ МАШИНЫ

Слайд 3

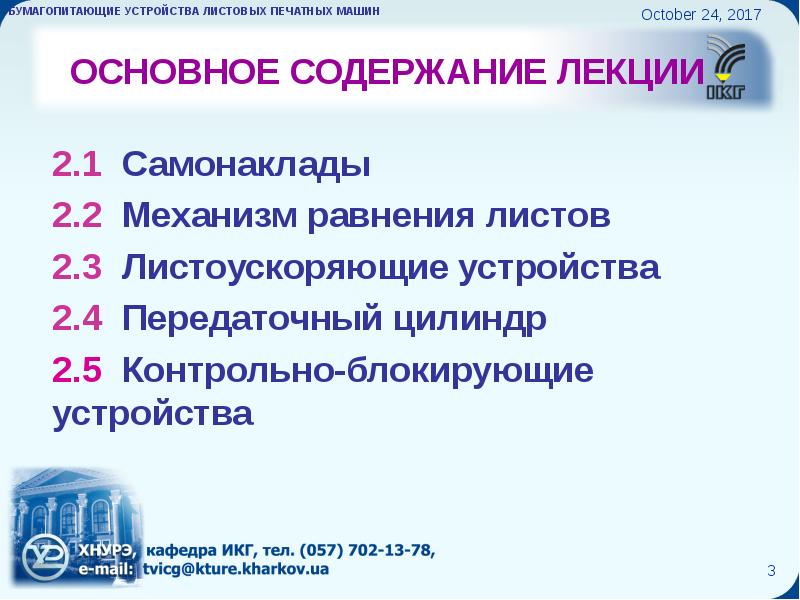

ОСНОВНОЕ СОДЕРЖАНИЕ ЛЕКЦИИ
Описание слайда:
ОСНОВНОЕ СОДЕРЖАНИЕ ЛЕКЦИИ

Слайд 4

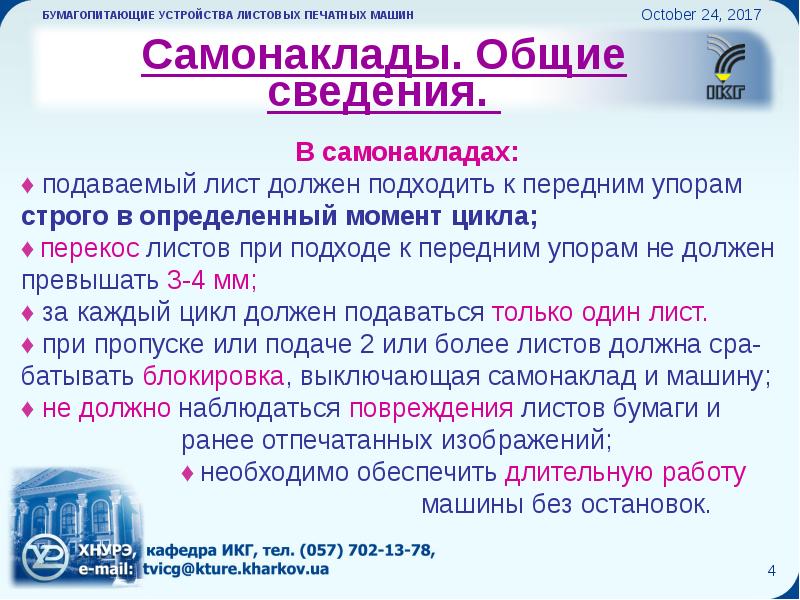

Самонаклады. Общие сведения.
Описание слайда:
Самонаклады. Общие сведения.

Слайд 5

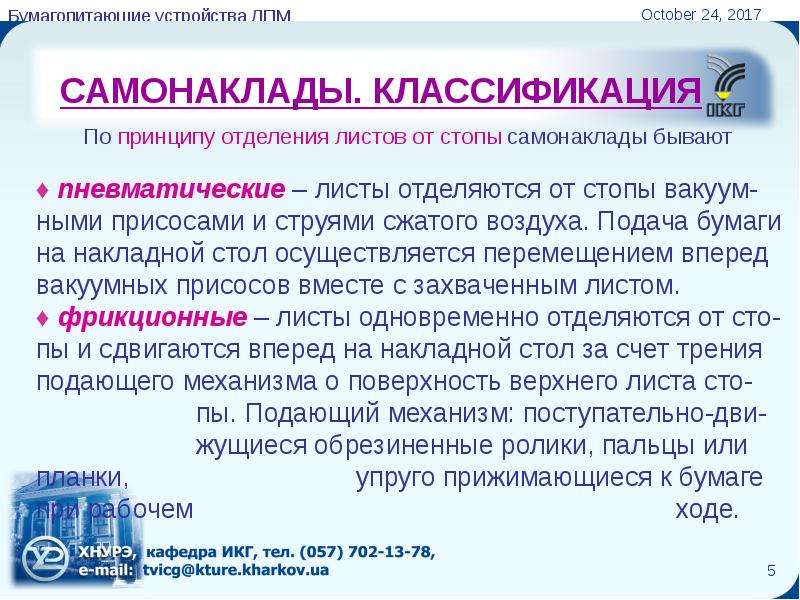

САМОНАКЛАДЫ. КЛАССИФИКАЦИЯ По принципу отделения листов от стопы самонаклады бывают
Описание слайда:
САМОНАКЛАДЫ. КЛАССИФИКАЦИЯ По принципу отделения листов от стопы самонаклады бывают

Слайд 6

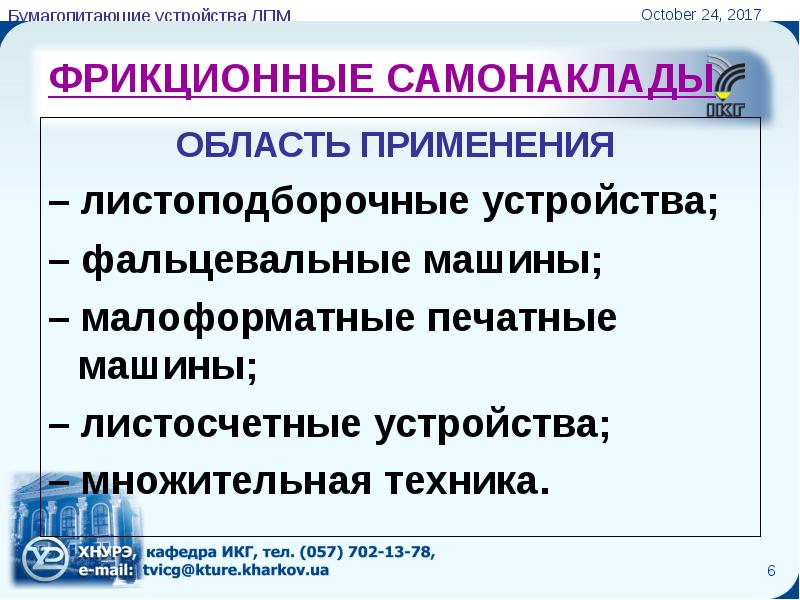

ФРИКЦИОННЫЕ САМОНАКЛАДЫ ОБЛАСТЬ ПРИМЕНЕНИЯ – листоподборочные устройства; – фальцевальные машины; – малоформатные печатные машины; – листосчетные...
Описание слайда:
ФРИКЦИОННЫЕ САМОНАКЛАДЫ ОБЛАСТЬ ПРИМЕНЕНИЯ – листоподборочные устройства; – фальцевальные машины; – малоформатные печатные машины; – листосчетные устройства; – множительная техника.

Слайд 7

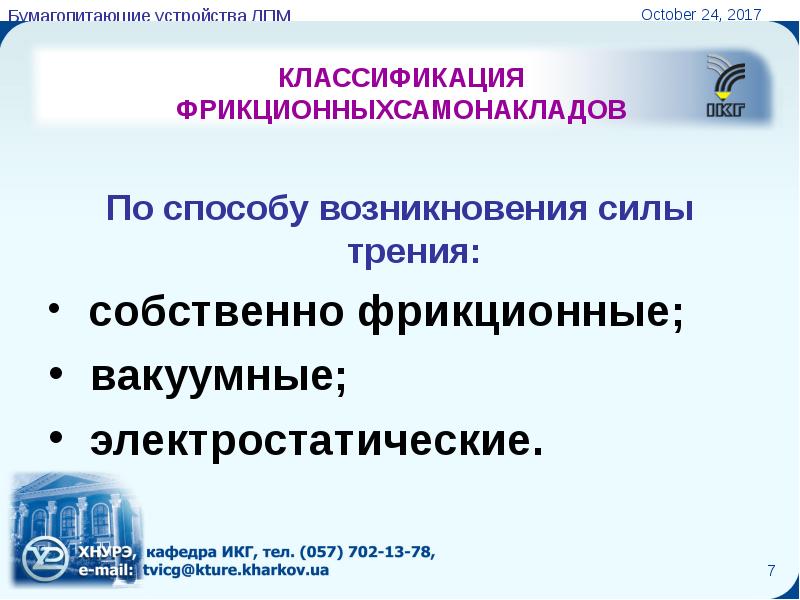

КЛАССИФИКАЦИЯ ФРИКЦИОННЫХСАМОНАКЛАДОВ По способу возникновения силы трения: собственно фрикционные; вакуумные; электростатические.
Описание слайда:
КЛАССИФИКАЦИЯ ФРИКЦИОННЫХСАМОНАКЛАДОВ По способу возникновения силы трения: собственно фрикционные; вакуумные; электростатические.

Слайд 8

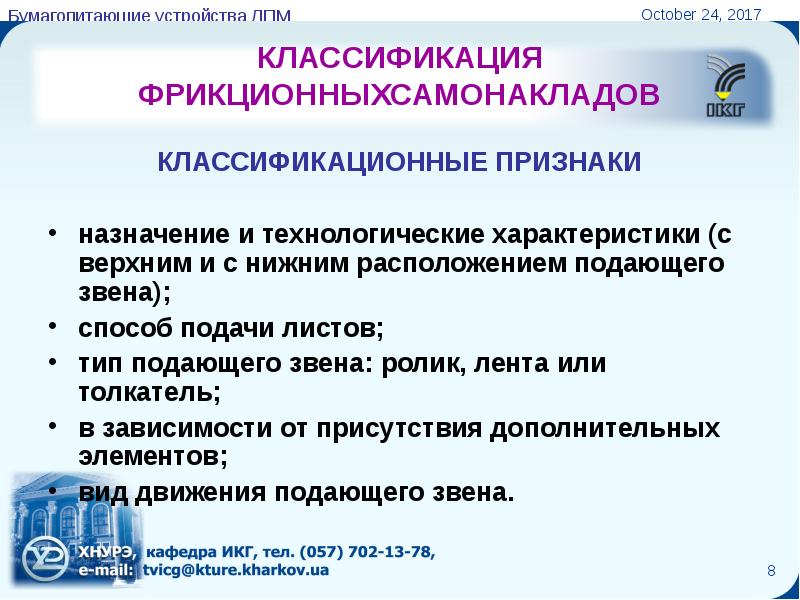

КЛАССИФИКАЦИЯ ФРИКЦИОННЫХСАМОНАКЛАДОВ КЛАССИФИКАЦИОННЫЕ ПРИЗНАКИ назначение и технологические характеристики (с верхним и с нижним расположением...
Описание слайда:
КЛАССИФИКАЦИЯ ФРИКЦИОННЫХСАМОНАКЛАДОВ КЛАССИФИКАЦИОННЫЕ ПРИЗНАКИ назначение и технологические характеристики (с верхним и с нижним расположением подающего звена); способ подачи листов; тип подающего звена: ролик, лента или толкатель; в зависимости от присутствия дополнительных элементов; вид движения подающего звена.

Слайд 9

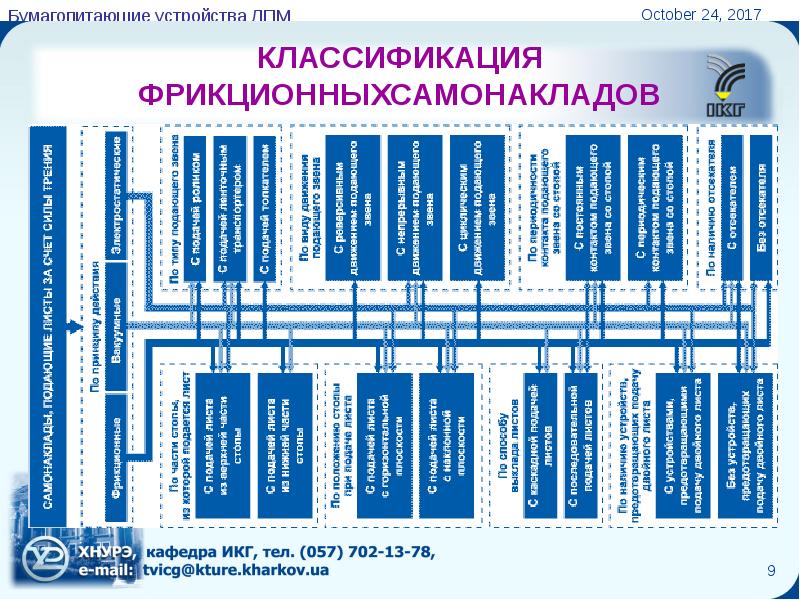

КЛАССИФИКАЦИЯ ФРИКЦИОННЫХСАМОНАКЛАДОВ
Описание слайда:
КЛАССИФИКАЦИЯ ФРИКЦИОННЫХСАМОНАКЛАДОВ

Слайд 10

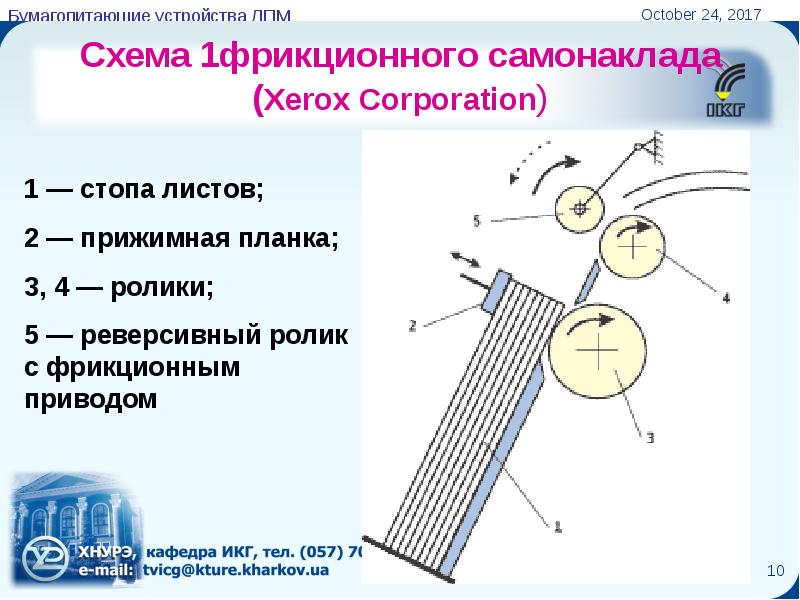

Схема 1фрикционного самонаклада (Xerox Corporation)
Описание слайда:
Схема 1фрикционного самонаклада (Xerox Corporation)

Слайд 11

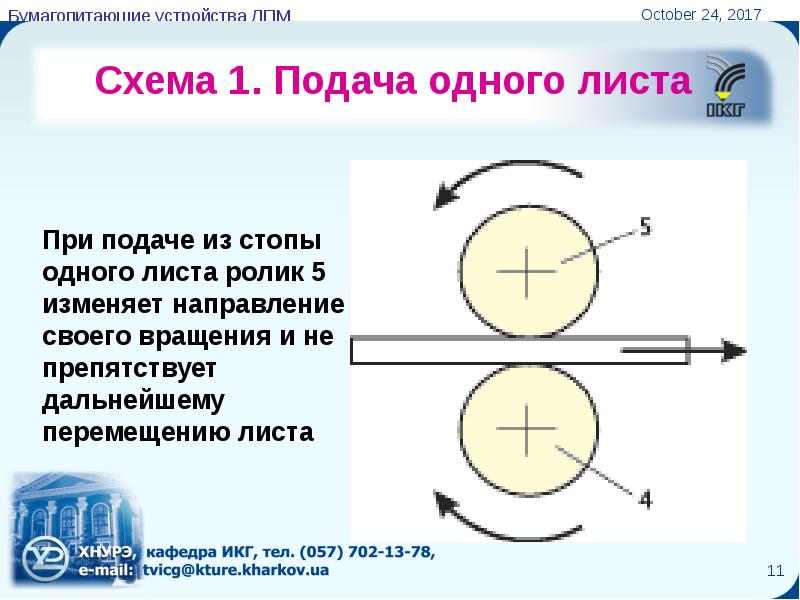

Схема 1. Подача одного листа
Описание слайда:
Схема 1. Подача одного листа

Слайд 12

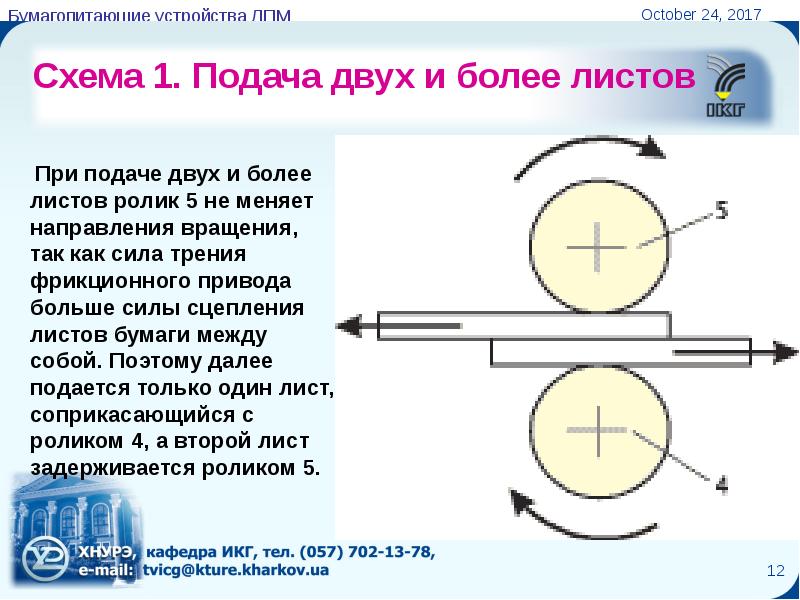

Схема 1. Подача двух и более листов
Описание слайда:
Схема 1. Подача двух и более листов

Слайд 13

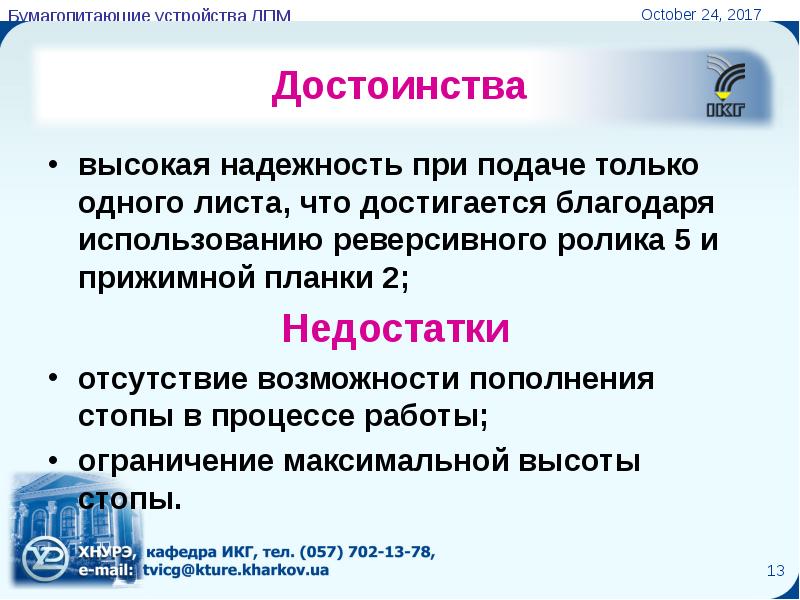

Достоинства высокая надежность при подаче только одного листа, что достигается благодаря использованию реверсивного ролика 5 и прижимной планки 2;...
Описание слайда:
Достоинства высокая надежность при подаче только одного листа, что достигается благодаря использованию реверсивного ролика 5 и прижимной планки 2; Недостатки отсутствие возможности пополнения стопы в процессе работы; ограничение максимальной высоты стопы.

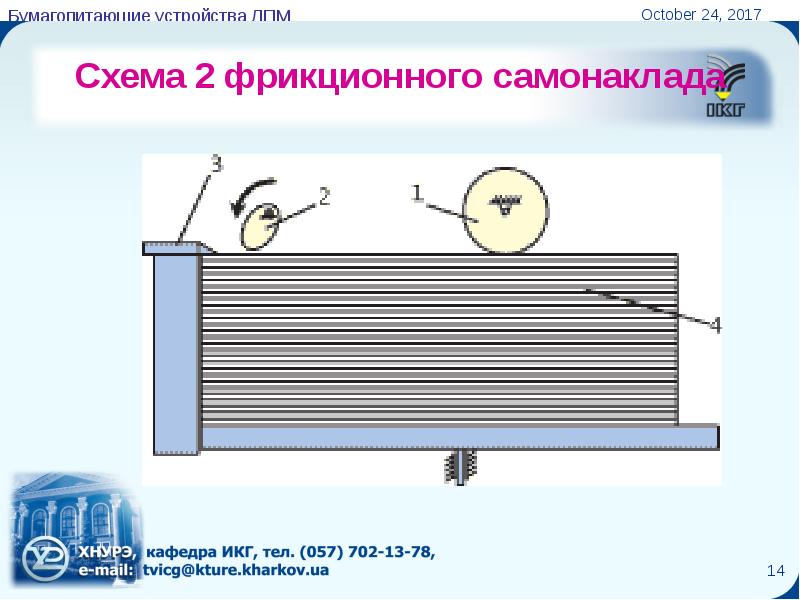

Слайд 14


Схема 2 фрикционного самонаклада
Описание слайда:
Схема 2 фрикционного самонаклада

Слайд 15

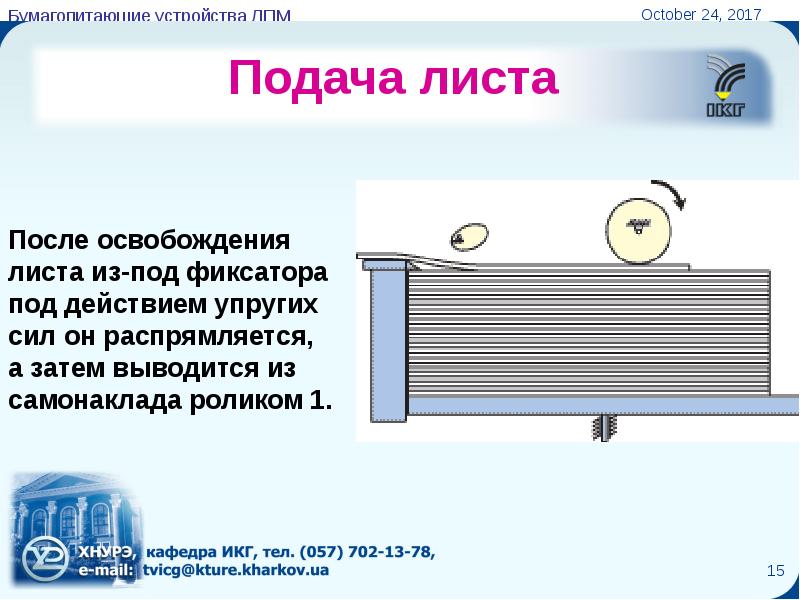

Подача листа
Описание слайда:
Подача листа

Слайд 16

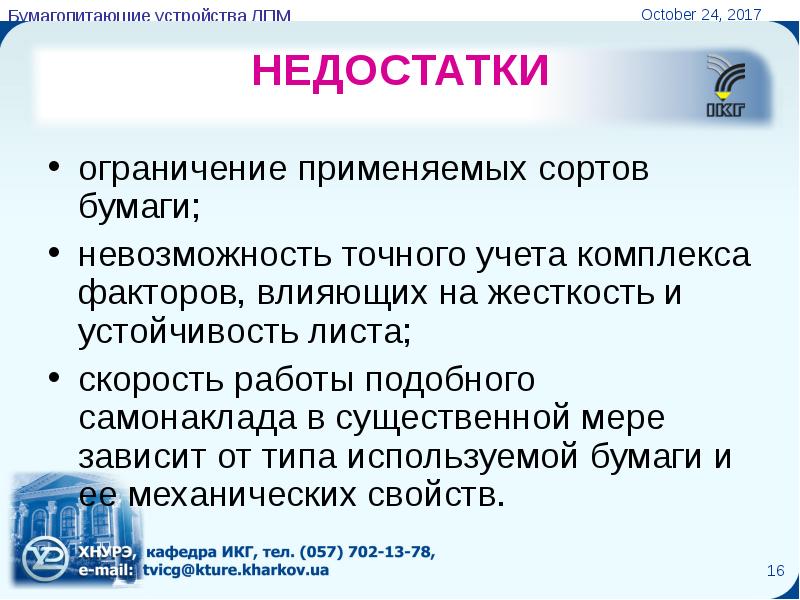

НЕДОСТАТКИ ограничение применяемых сортов бумаги; невозможность точного учета комплекса факторов, влияющих на жесткость и устойчивость листа;...
Описание слайда:
НЕДОСТАТКИ ограничение применяемых сортов бумаги; невозможность точного учета комплекса факторов, влияющих на жесткость и устойчивость листа; скорость работы подобного самонаклада в существенной мере зависит от типа используемой бумаги и ее механических свойств.

Слайд 17

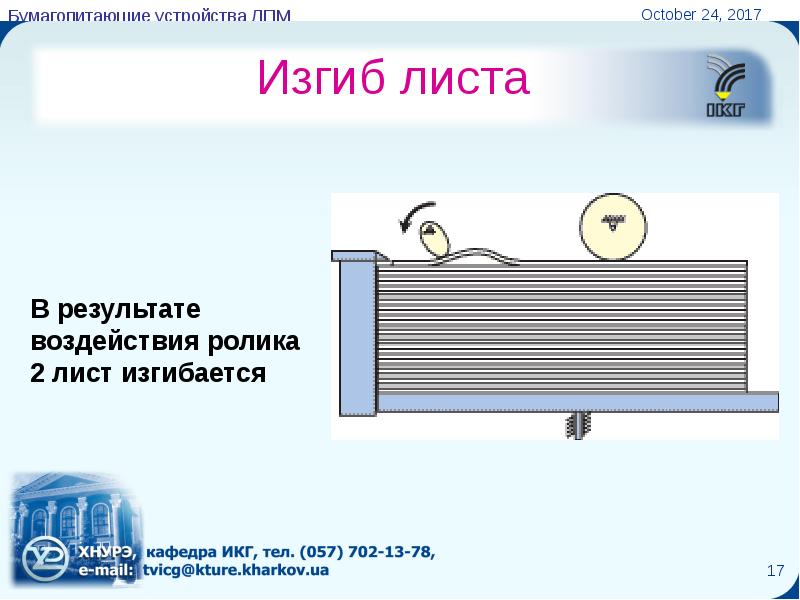

Изгиб листа
Описание слайда:
Изгиб листа

Слайд 18

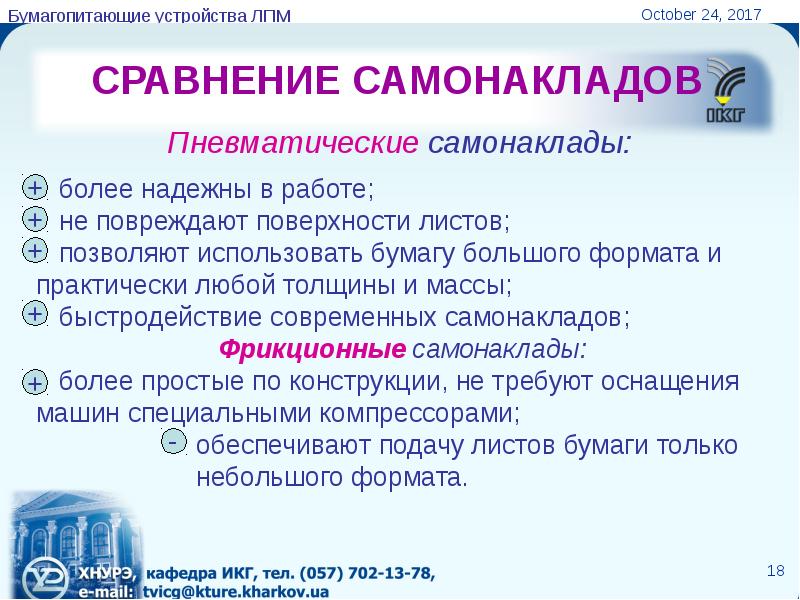

СРАВНЕНИЕ САМОНАКЛАДОВ Пневматические самонаклады:
Описание слайда:
СРАВНЕНИЕ САМОНАКЛАДОВ Пневматические самонаклады:

Слайд 19


СПОСОБЫ ПОДАЧИ ЛИСТОВ По способу подачи листов в машину самонаклады бывают:
Описание слайда:
СПОСОБЫ ПОДАЧИ ЛИСТОВ По способу подачи листов в машину самонаклады бывают:

Слайд 20


СКОРОСТЬ ПОДАЧИ ЛИСТОВ Средняя скорость движения листов по накладному столу:
Описание слайда:
СКОРОСТЬ ПОДАЧИ ЛИСТОВ Средняя скорость движения листов по накладному столу:

Слайд 21

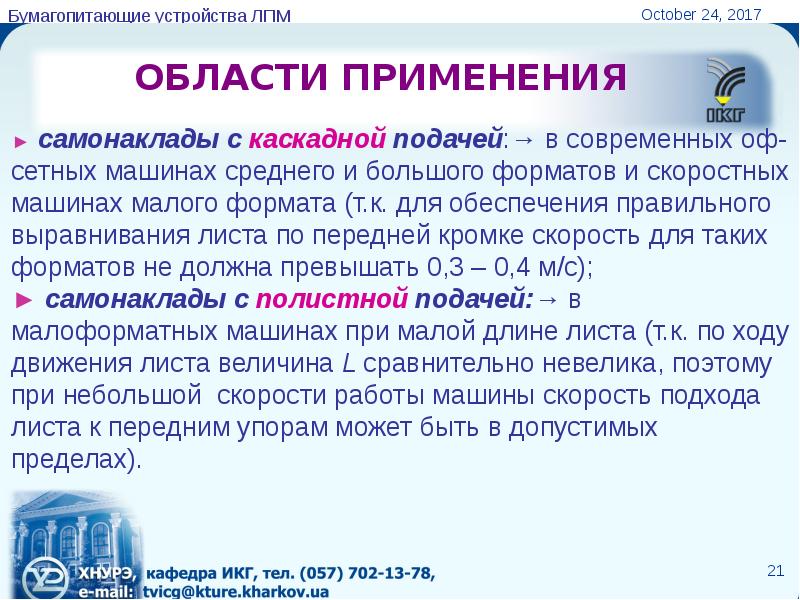

ОБЛАСТИ ПРИМЕНЕНИЯ
Описание слайда:
ОБЛАСТИ ПРИМЕНЕНИЯ

Слайд 22

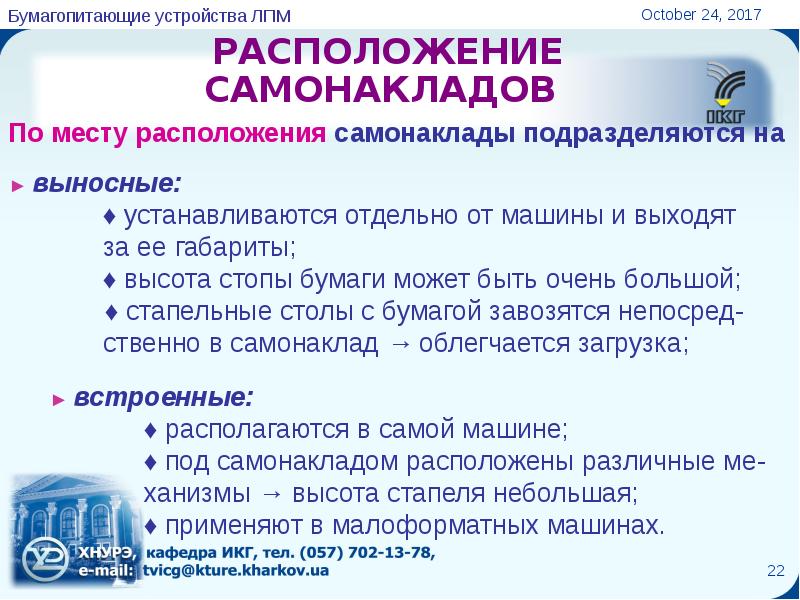

РАСПОЛОЖЕНИЕ САМОНАКЛАДОВ По месту расположения самонаклады подразделяются на
Описание слайда:
РАСПОЛОЖЕНИЕ САМОНАКЛАДОВ По месту расположения самонаклады подразделяются на

Слайд 23

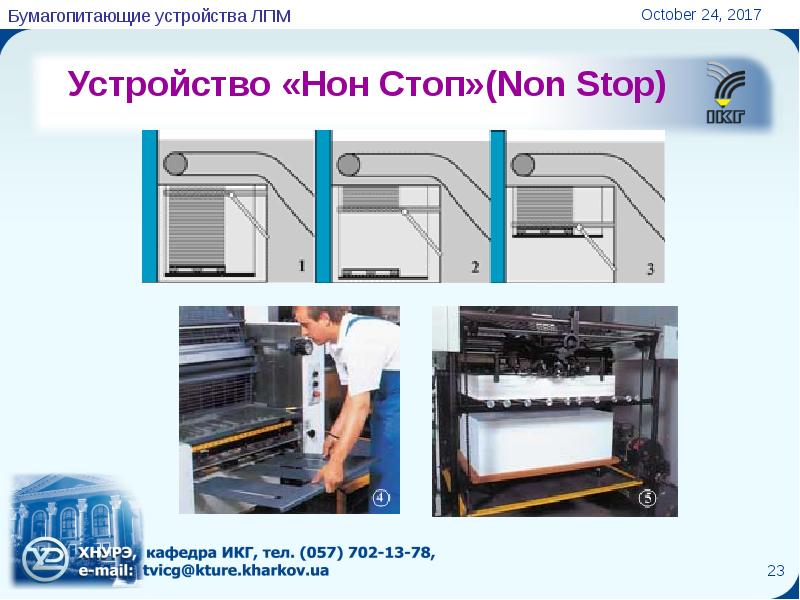

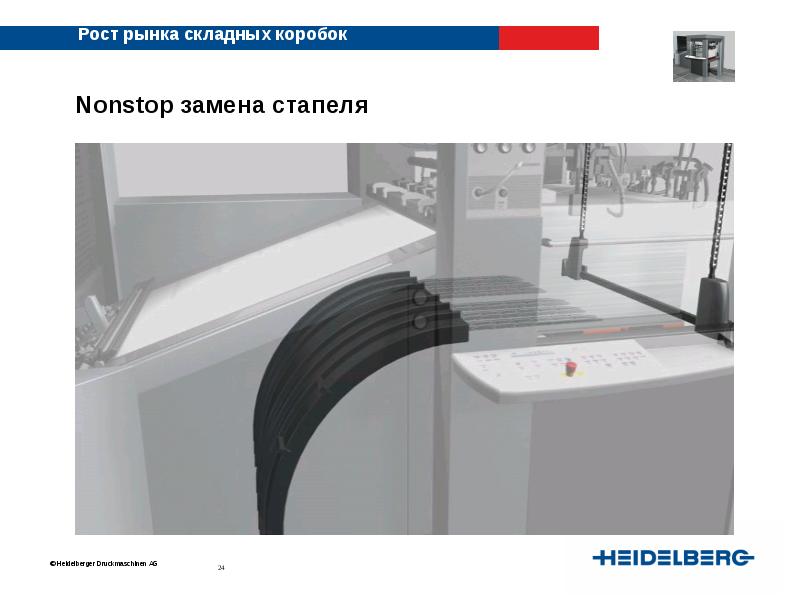

Устройство «Нон Стоп»(Non Stop)
Описание слайда:
Устройство «Нон Стоп»(Non Stop)

Слайд 24


Самонаклады. Общие сведения., слайд №24
Описание слайда:

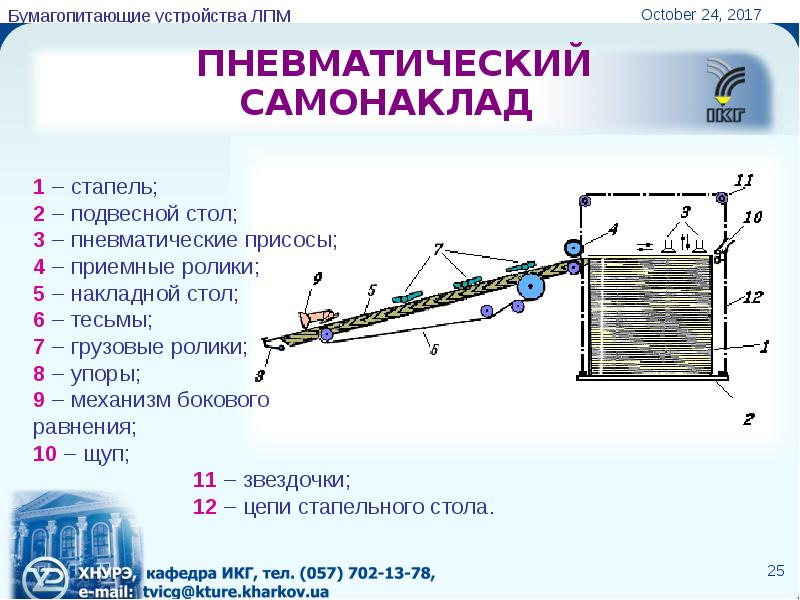

Слайд 25


ПНЕВМАТИЧЕСКИЙ САМОНАКЛАД
Описание слайда:
ПНЕВМАТИЧЕСКИЙ САМОНАКЛАД

Слайд 26

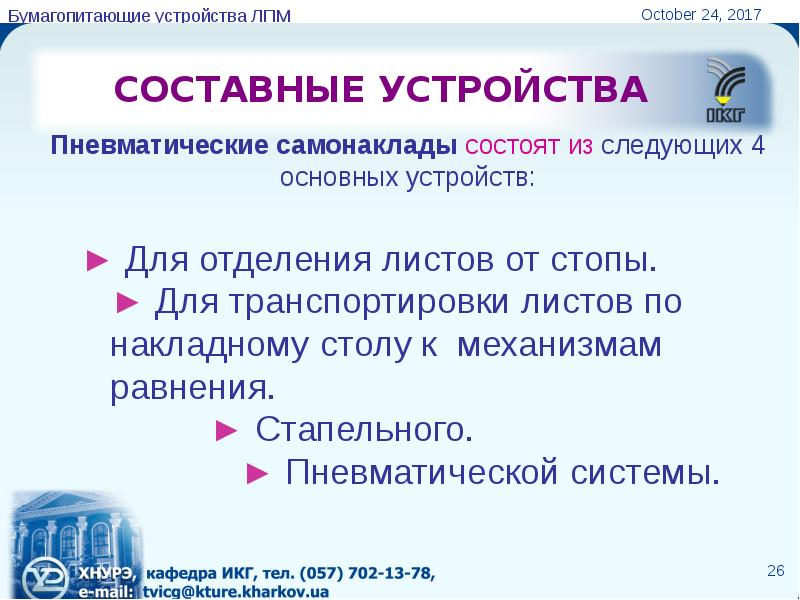

СОСТАВНЫЕ УСТРОЙСТВА Пневматические самонаклады состоят из следующих 4 основных устройств:
Описание слайда:
СОСТАВНЫЕ УСТРОЙСТВА Пневматические самонаклады состоят из следующих 4 основных устройств:

Слайд 27

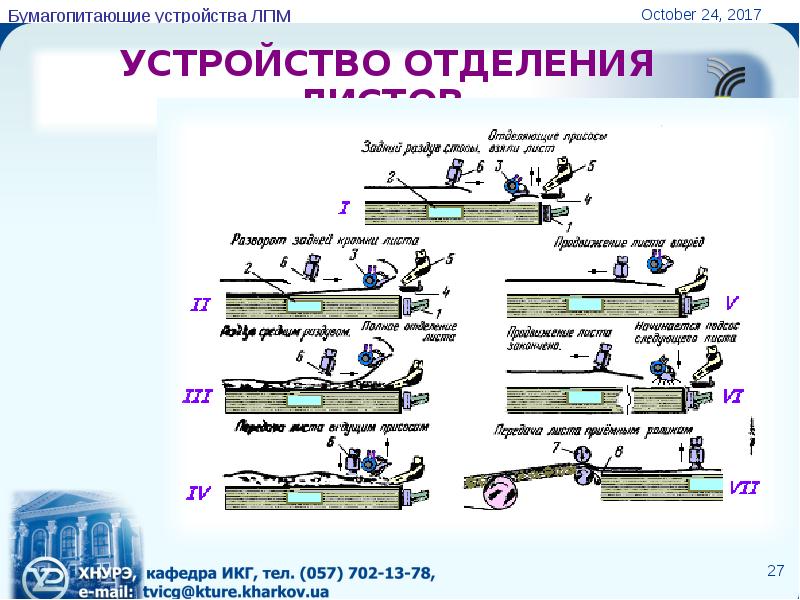

УСТРОЙСТВО ОТДЕЛЕНИЯ ЛИСТОВ
Описание слайда:
УСТРОЙСТВО ОТДЕЛЕНИЯ ЛИСТОВ

Слайд 28

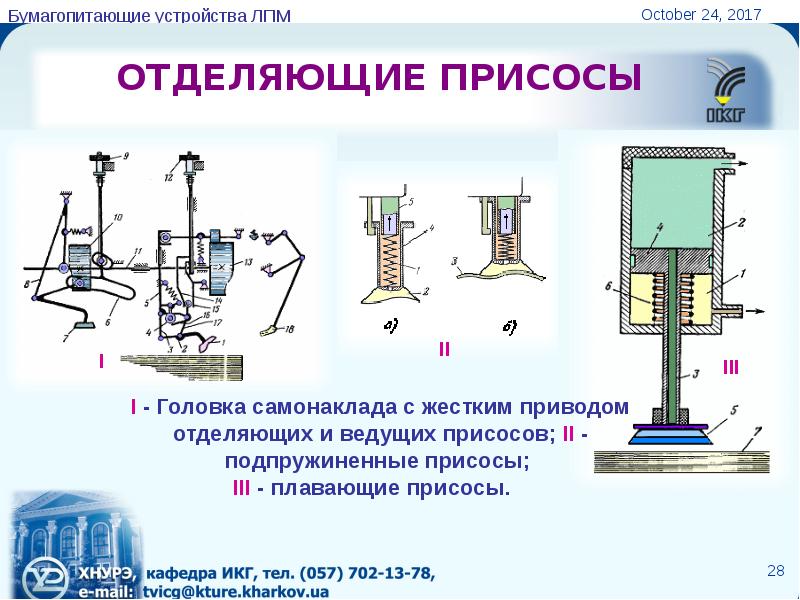

ОТДЕЛЯЮЩИЕ ПРИСОСЫ
Описание слайда:
ОТДЕЛЯЮЩИЕ ПРИСОСЫ

Слайд 29

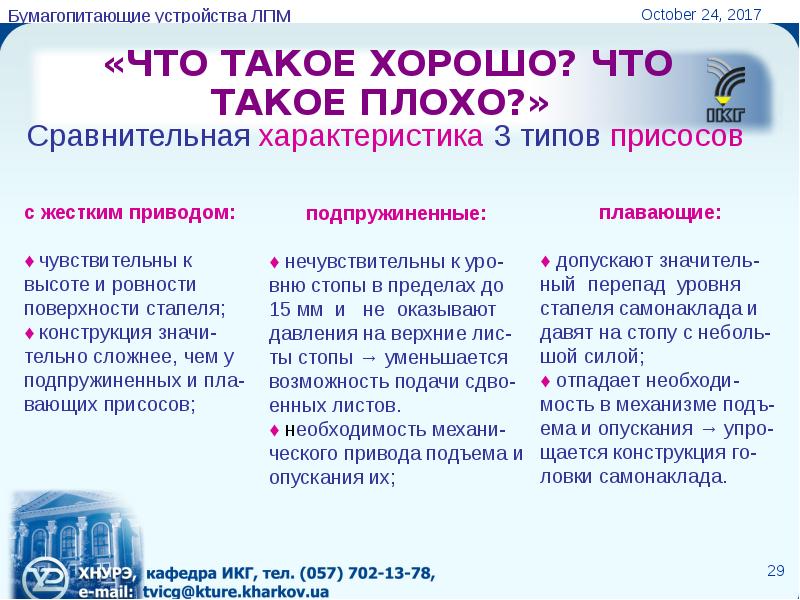

«ЧТО ТАКОЕ ХОРОШО? ЧТО ТАКОЕ ПЛОХО?» Сравнительная характеристика 3 типов присосов
Описание слайда:
«ЧТО ТАКОЕ ХОРОШО? ЧТО ТАКОЕ ПЛОХО?» Сравнительная характеристика 3 типов присосов

Слайд 30

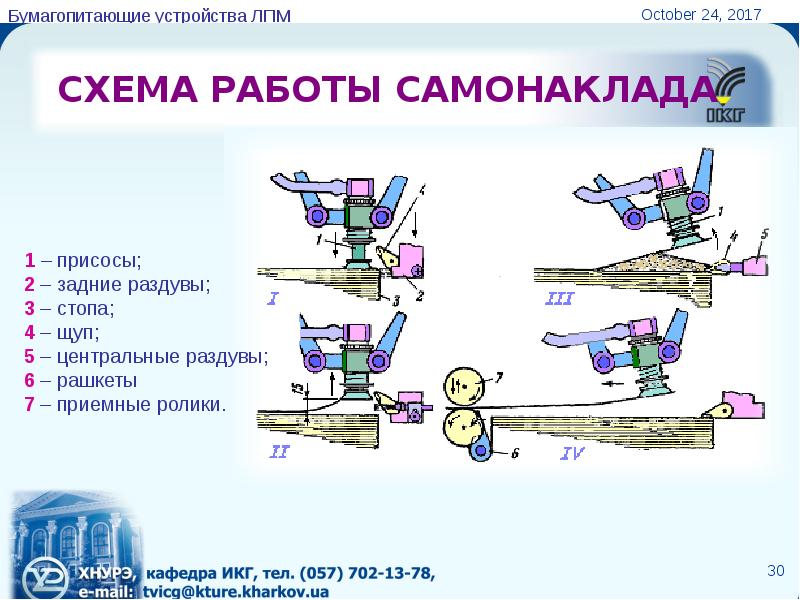

СХЕМА РАБОТЫ САМОНАКЛАДА
Описание слайда:
СХЕМА РАБОТЫ САМОНАКЛАДА

Слайд 31


РАБОТА САМОНАКЛАДА
Описание слайда:
РАБОТА САМОНАКЛАДА

Слайд 32

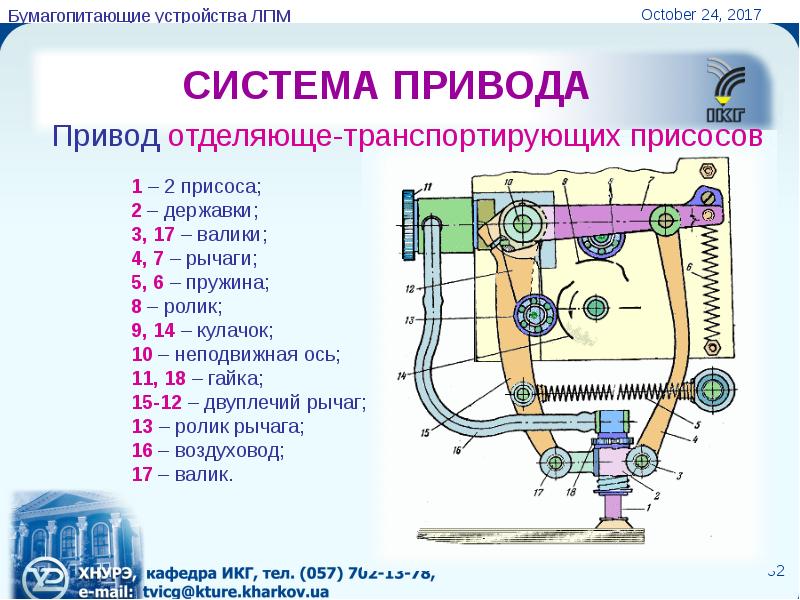

СИСТЕМА ПРИВОДА Привод отделяюще-транспортирующих присосов
Описание слайда:
СИСТЕМА ПРИВОДА Привод отделяюще-транспортирующих присосов

Слайд 33


Дополнительные устройства для разделения листов
Описание слайда:
Дополнительные устройства для разделения листов

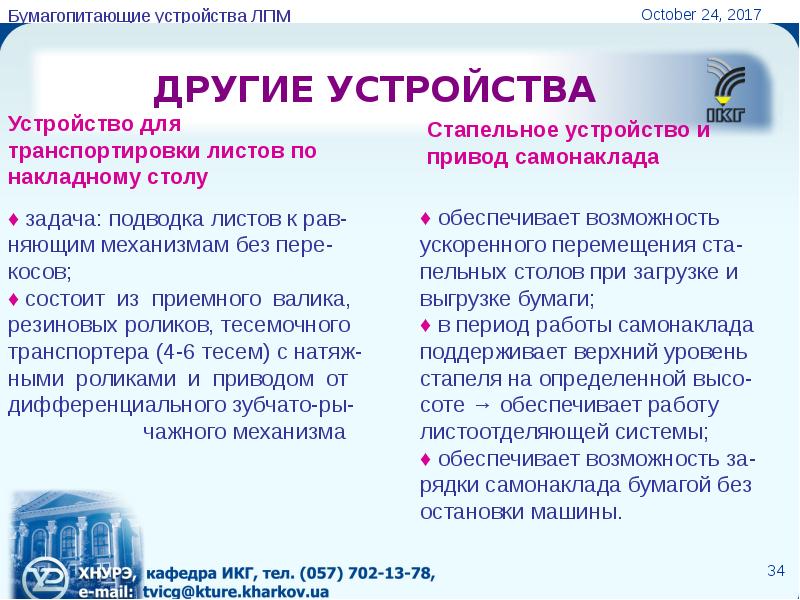

Слайд 34


ДРУГИЕ УСТРОЙСТВА
Описание слайда:
ДРУГИЕ УСТРОЙСТВА

Слайд 35

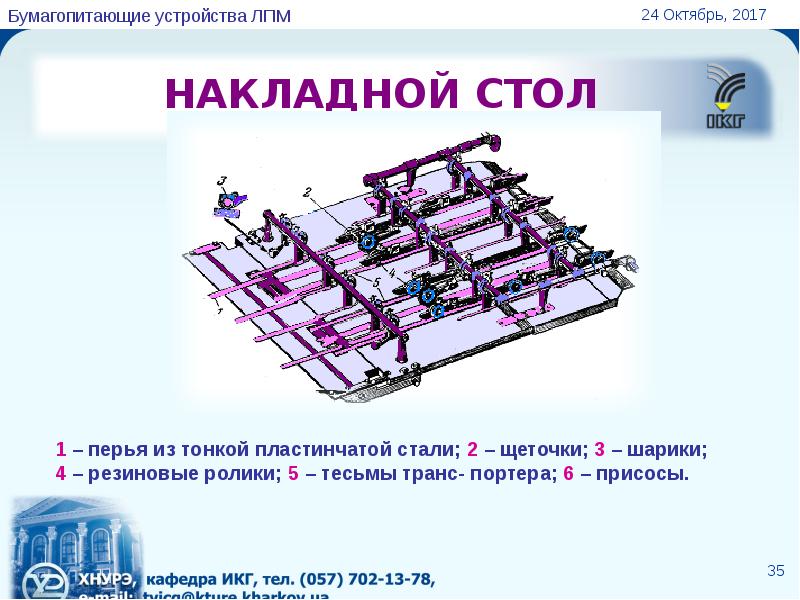

НАКЛАДНОЙ СТОЛ
Описание слайда:
НАКЛАДНОЙ СТОЛ

Слайд 36

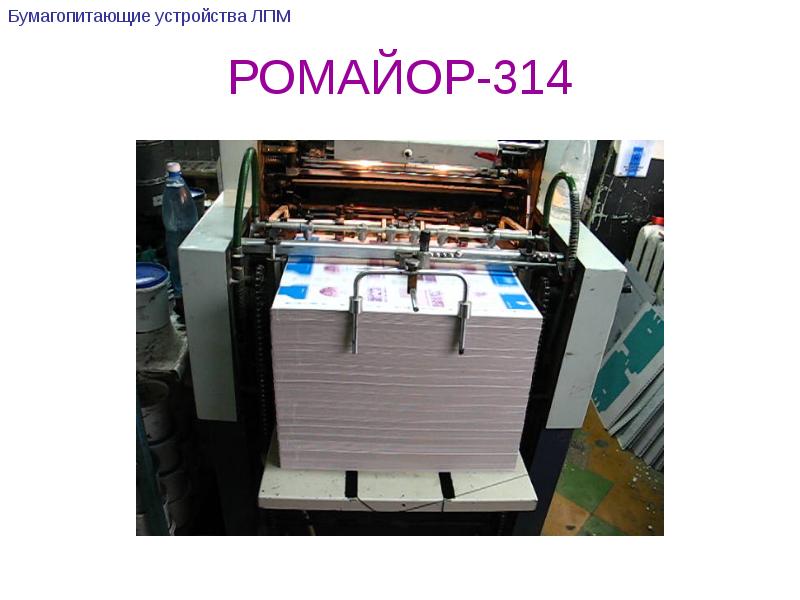

РОМАЙОР-314
Описание слайда:
РОМАЙОР-314

Слайд 37

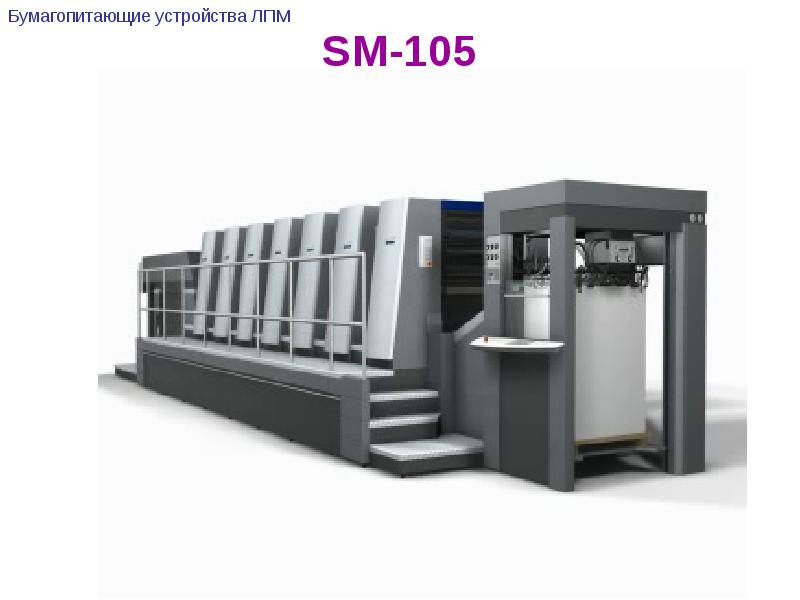

SM-105
Описание слайда:
SM-105

Слайд 38

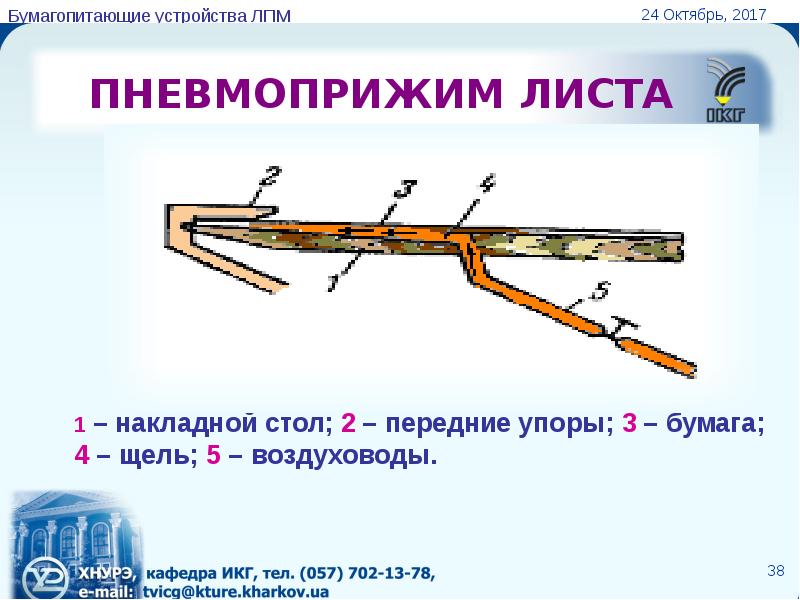

ПНЕВМОПРИЖИМ ЛИСТА
Описание слайда:
ПНЕВМОПРИЖИМ ЛИСТА

Слайд 39

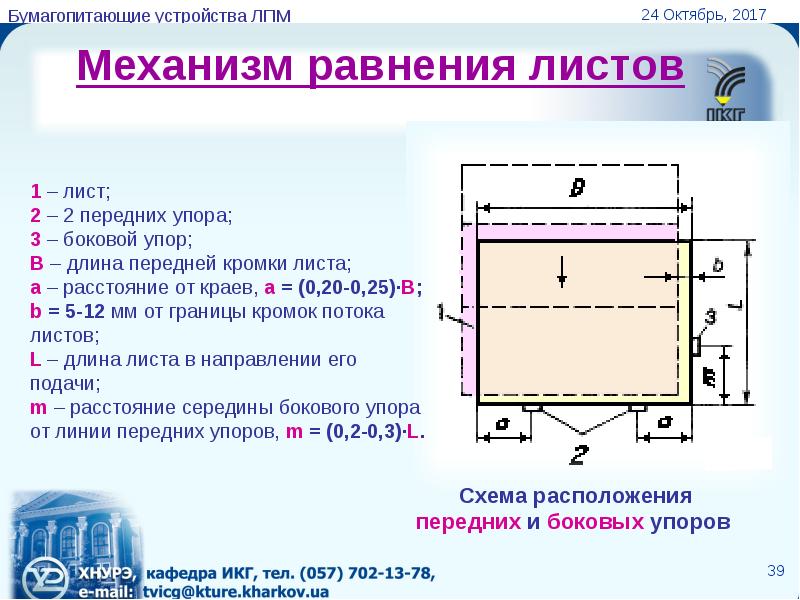

Механизм равнения листов
Описание слайда:
Механизм равнения листов

Слайд 40

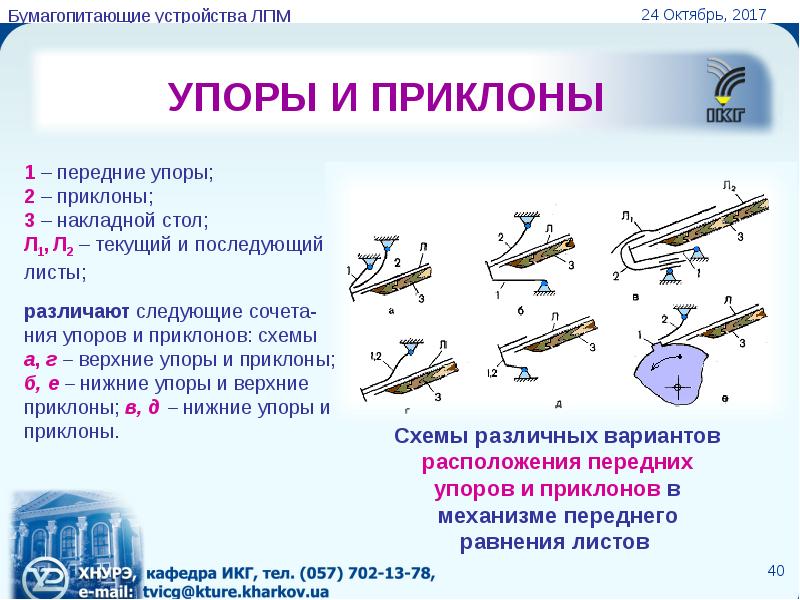

УПОРЫ И ПРИКЛОНЫ
Описание слайда:
УПОРЫ И ПРИКЛОНЫ

Слайд 41

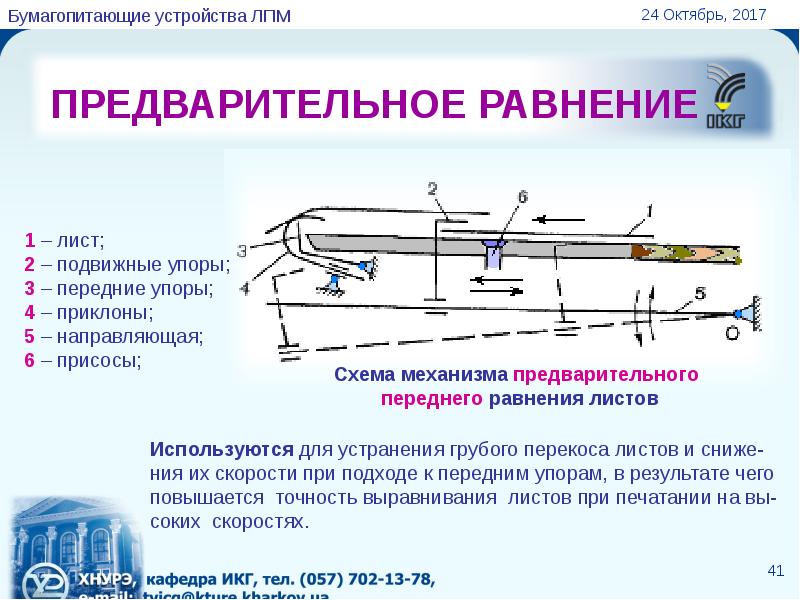

ПРЕДВАРИТЕЛЬНОЕ РАВНЕНИЕ
Описание слайда:
ПРЕДВАРИТЕЛЬНОЕ РАВНЕНИЕ

Слайд 42

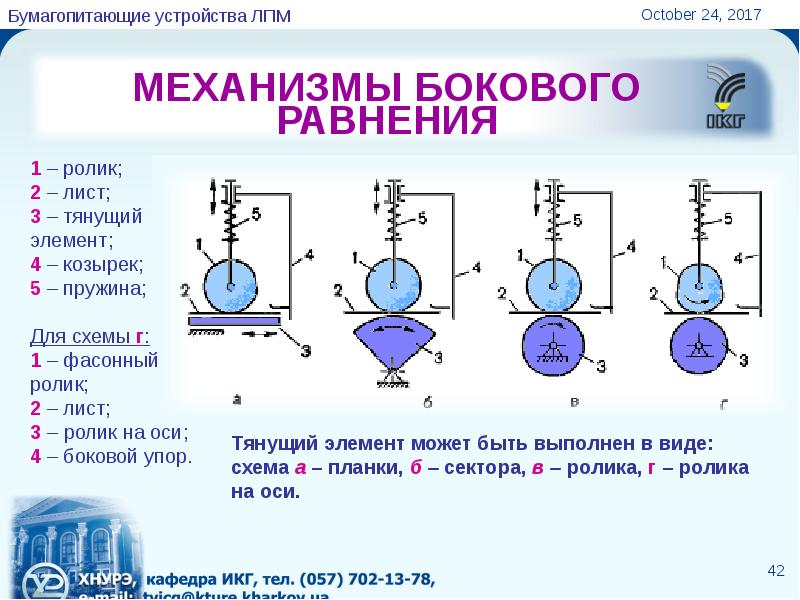

МЕХАНИЗМЫ БОКОВОГО РАВНЕНИЯ
Описание слайда:
МЕХАНИЗМЫ БОКОВОГО РАВНЕНИЯ

Слайд 43

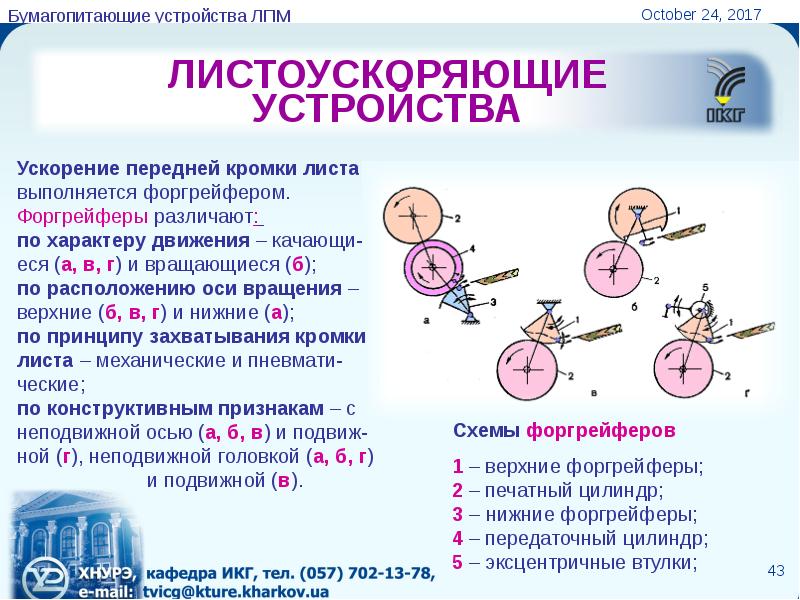

ЛИСТОУСКОРЯЮЩИЕ УСТРОЙСТВА
Описание слайда:
ЛИСТОУСКОРЯЮЩИЕ УСТРОЙСТВА

Слайд 44

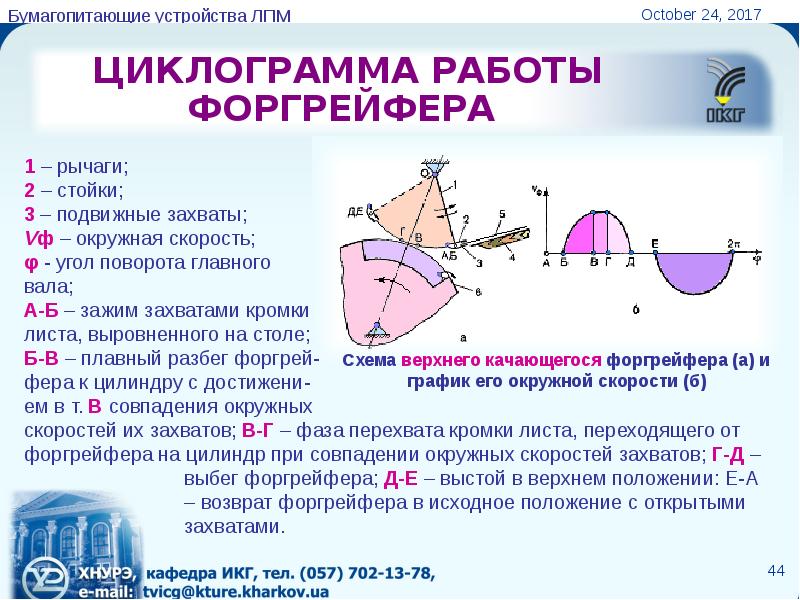

ЦИКЛОГРАММА РАБОТЫ ФОРГРЕЙФЕРА
Описание слайда:
ЦИКЛОГРАММА РАБОТЫ ФОРГРЕЙФЕРА

Слайд 45


Самонаклады. Общие сведения., слайд №45
Описание слайда:

Слайд 46

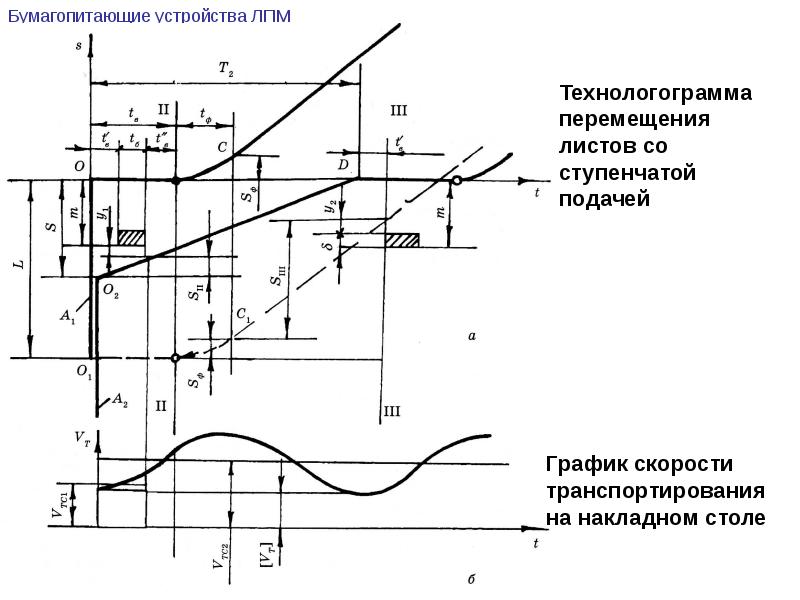

Самонаклады. Общие сведения., слайд №46
Описание слайда:

Слайд 47


Самонаклады. Общие сведения., слайд №47
Описание слайда:

Слайд 48

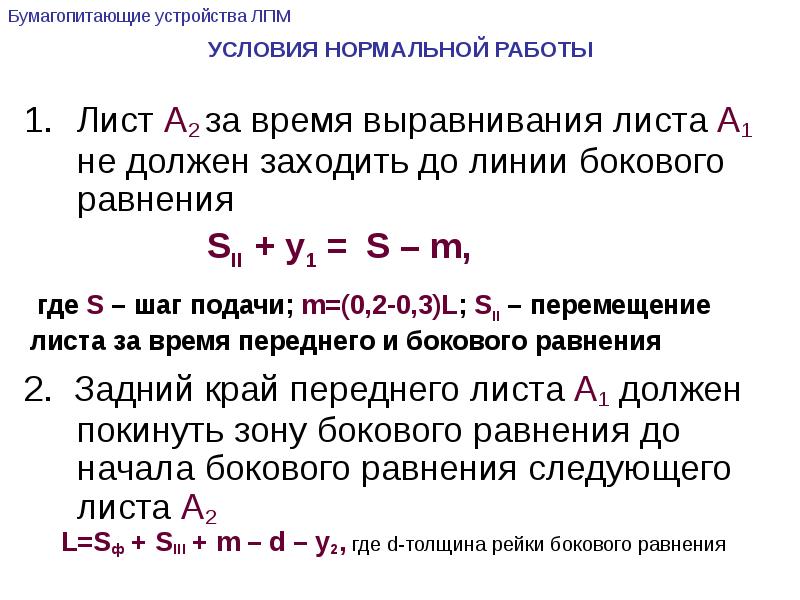

УСЛОВИЯ НОРМАЛЬНОЙ РАБОТЫ Лист А2 за время выравнивания листа А1 не должен заходить до линии бокового равнения 2. Задний край переднего листа А1...
Описание слайда:
УСЛОВИЯ НОРМАЛЬНОЙ РАБОТЫ Лист А2 за время выравнивания листа А1 не должен заходить до линии бокового равнения 2. Задний край переднего листа А1 должен покинуть зону бокового равнения до начала бокового равнения следующего листа А2

Слайд 49


Самонаклады. Общие сведения., слайд №49
Описание слайда:

Слайд 50

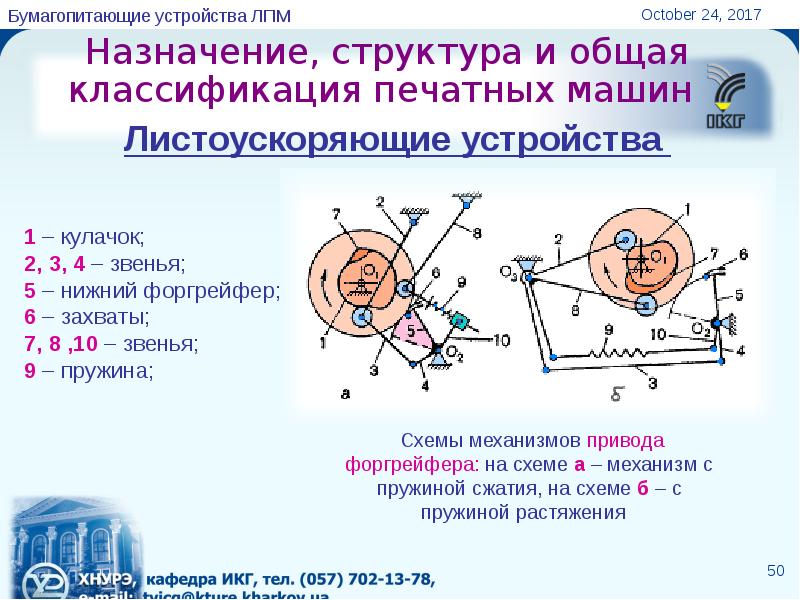

Назначение, структура и общая классификация печатных машин Листоускоряющие устройства
Описание слайда:
Назначение, структура и общая классификация печатных машин Листоускоряющие устройства

Слайд 51

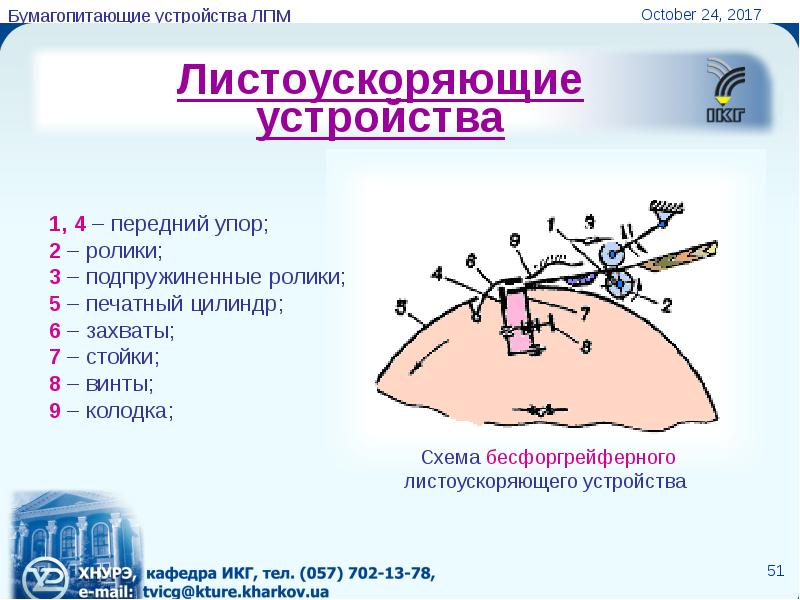

Листоускоряющие устройства
Описание слайда:
Листоускоряющие устройства

Слайд 52

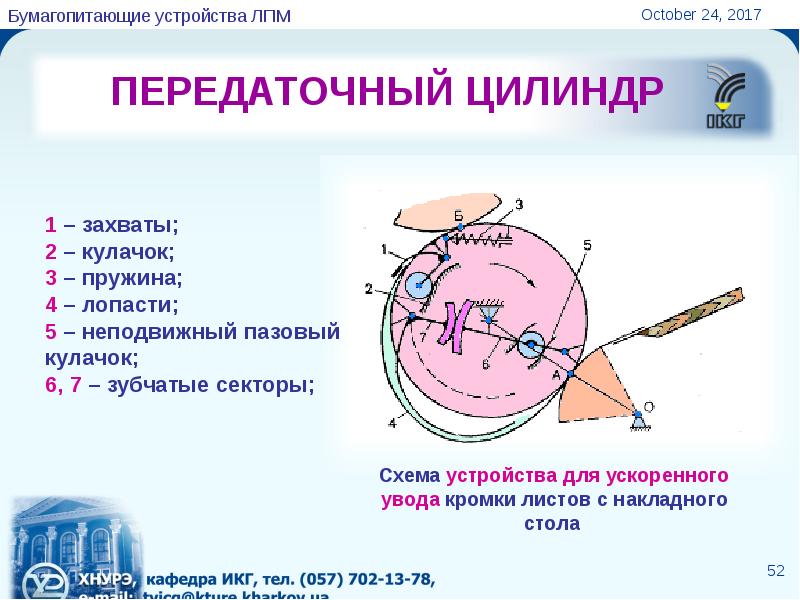

ПЕРЕДАТОЧНЫЙ ЦИЛИНДР
Описание слайда:
ПЕРЕДАТОЧНЫЙ ЦИЛИНДР

Слайд 53

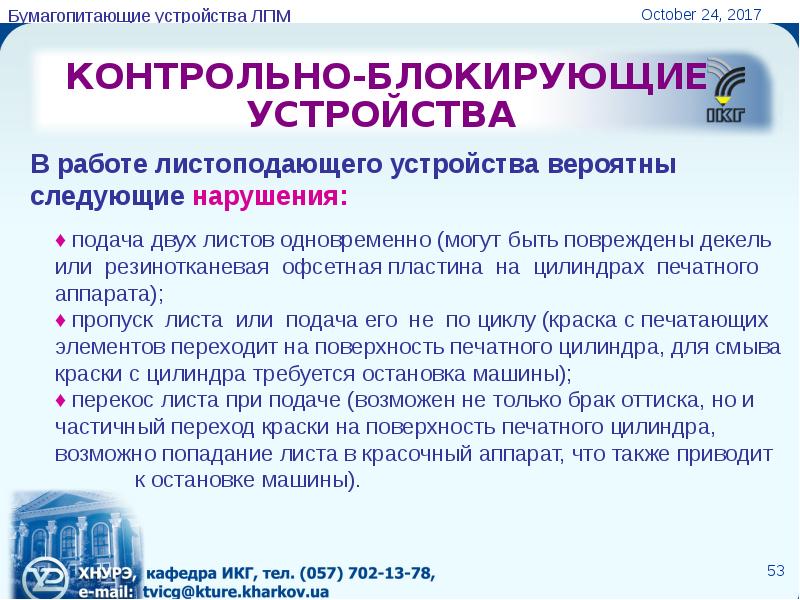

КОНТРОЛЬНО-БЛОКИРУЮЩИЕ УСТРОЙСТВА В работе листоподающего устройства вероятны следующие нарушения:
Описание слайда:
КОНТРОЛЬНО-БЛОКИРУЮЩИЕ УСТРОЙСТВА В работе листоподающего устройства вероятны следующие нарушения:

Слайд 54

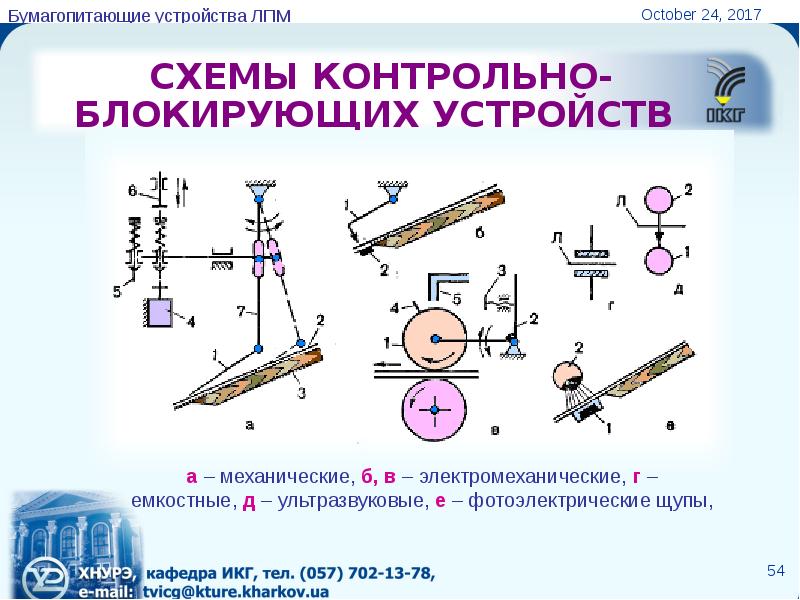

СХЕМЫ КОНТРОЛЬНО-БЛОКИРУЮЩИХ УСТРОЙСТВ
Описание слайда:
СХЕМЫ КОНТРОЛЬНО-БЛОКИРУЮЩИХ УСТРОЙСТВ

Слайд 55

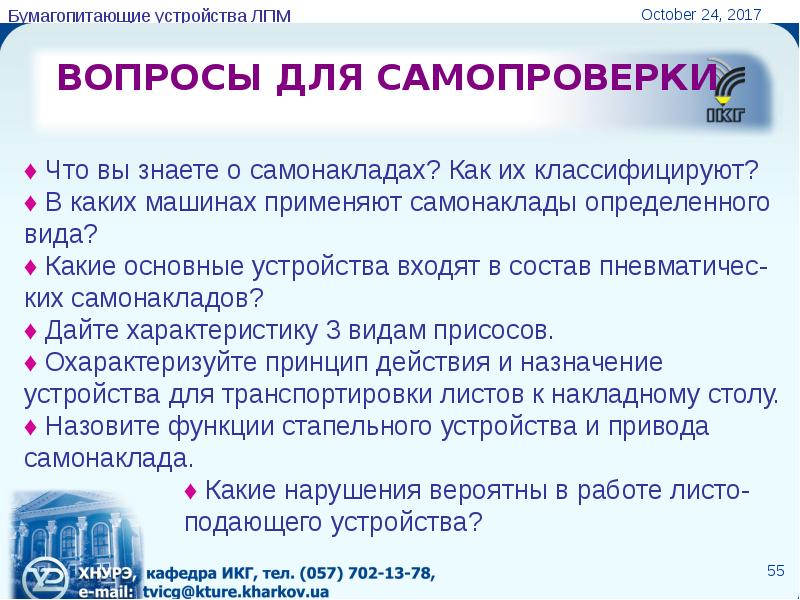

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ
Описание слайда:
ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ
