«СЭС»

Слайд 2

Описание слайда:

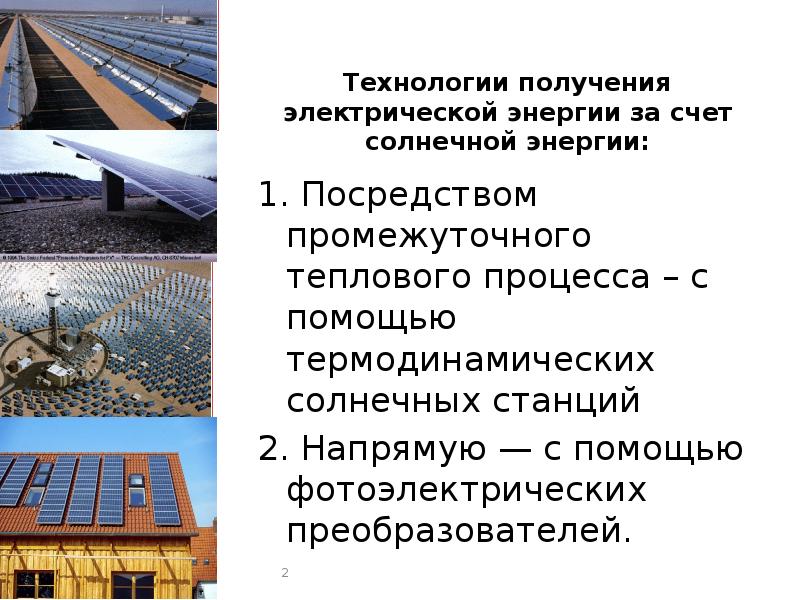

Технологии получения электрической энергии за счет солнечной энергии: 1. Посредством промежуточного теплового процесса – с помощью термодинамических солнечных станций 2. Напрямую — с помощью фотоэлектрических преобразователей.

Слайд 3

Описание слайда:

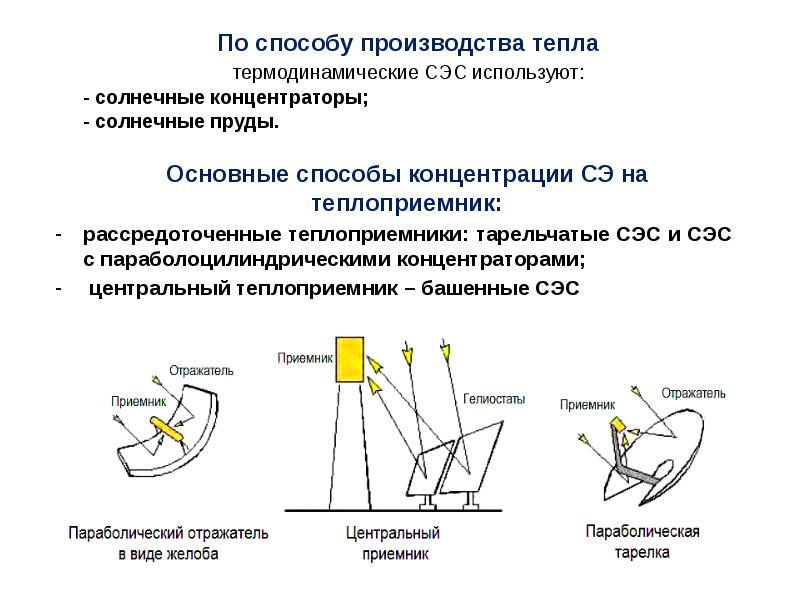

По способу производства тепла По способу производства тепла термодинамические СЭС используют: - солнечные концентраторы; - солнечные пруды. Основные способы концентрации СЭ на теплоприемник: рассредоточенные теплоприемники: тарельчатые СЭС и СЭС с параболоцилиндрическими концентраторами; центральный теплоприемник – башенные СЭС

Слайд 4

Описание слайда:

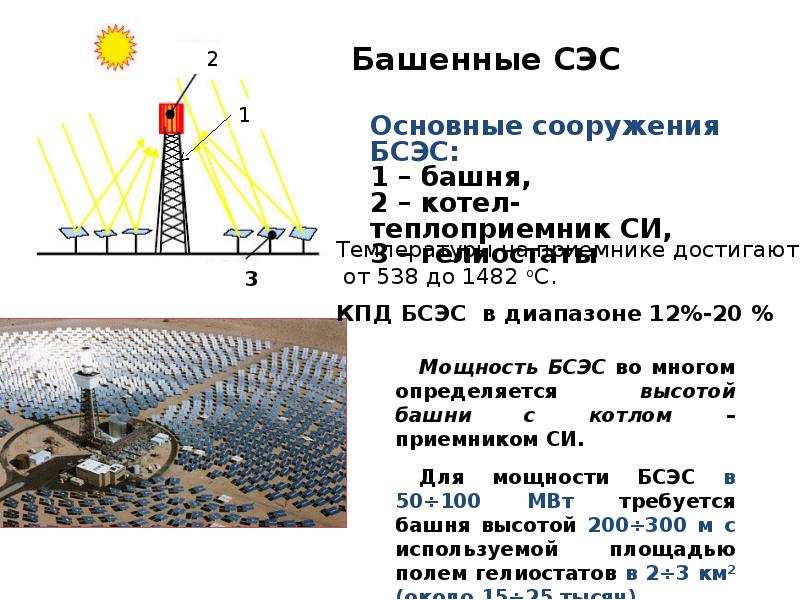

Упрощенная технологическая схема башенной солнечной электростанции 2) с аккумулирующей системой

Слайд 5

Описание слайда:

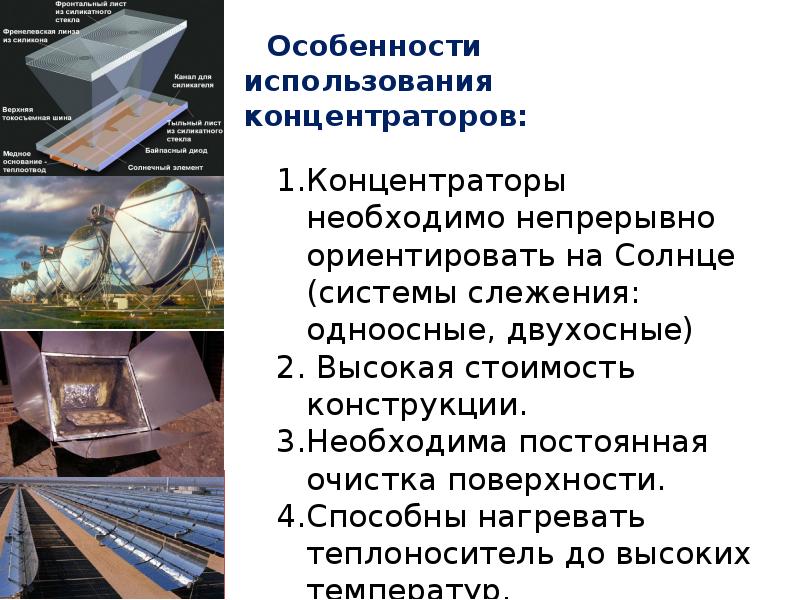

Особенности использования концентраторов: Концентраторы необходимо непрерывно ориентировать на Солнце (системы слежения: одноосные, двухосные) Высокая стоимость конструкции. Необходима постоянная очистка поверхности. Способны нагревать теплоноситель до высоких температур.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Характеристики солнечных тепловых электростанций

Слайд 8

Описание слайда:

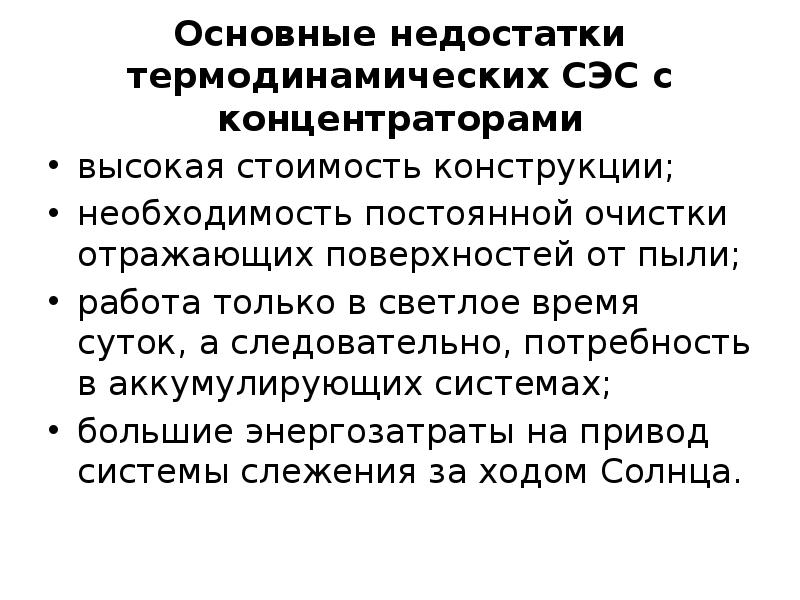

Основные недостатки термодинамических СЭС с концентраторами высокая стоимость конструкции; необходимость постоянной очистки отражающих поверхностей от пыли; работа только в светлое время суток, а следовательно, потребность в аккумулирующих системах; большие энергозатраты на привод системы слежения за ходом Солнца.

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Структура солнечного элемента

Слайд 11

Описание слайда:

Ширина запрещенной зоны S для различных полупроводниковых элементов

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

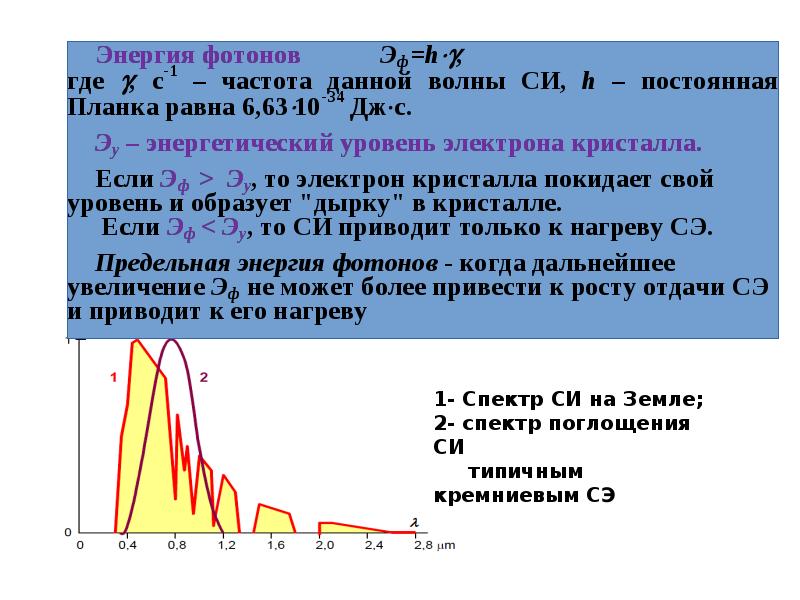

Полоса поглощения и эффективность СЭ Полоса поглощения характеризует предельную энергию фотонов света, которая используется для получения фототока. Полоса поглощения СЭ зависит: от основного материала СЭ; количества и толщины слоев полупроводника; их расположения по отношению к падающему СИ; лигирующих материалов и т.д.

Слайд 14

Описание слайда:

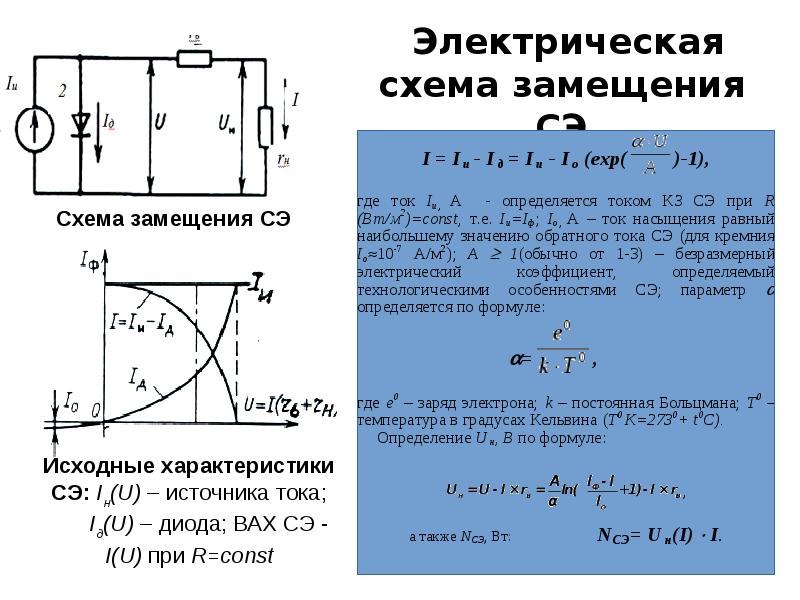

Электрическая схема замещения СЭ

Слайд 15

Описание слайда:

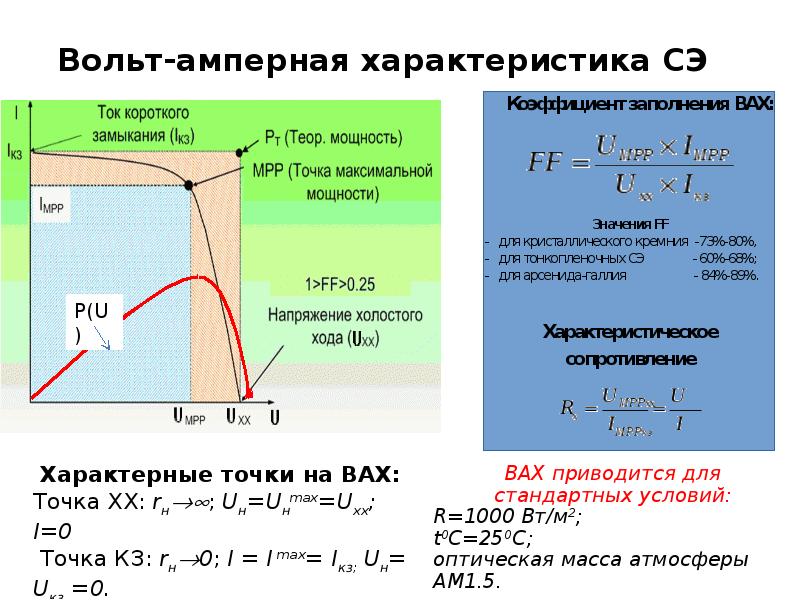

Вольт-амперная характеристика СЭ

Слайд 16

Описание слайда:

Энергетические характеристики СЭ

Слайд 17

Описание слайда:

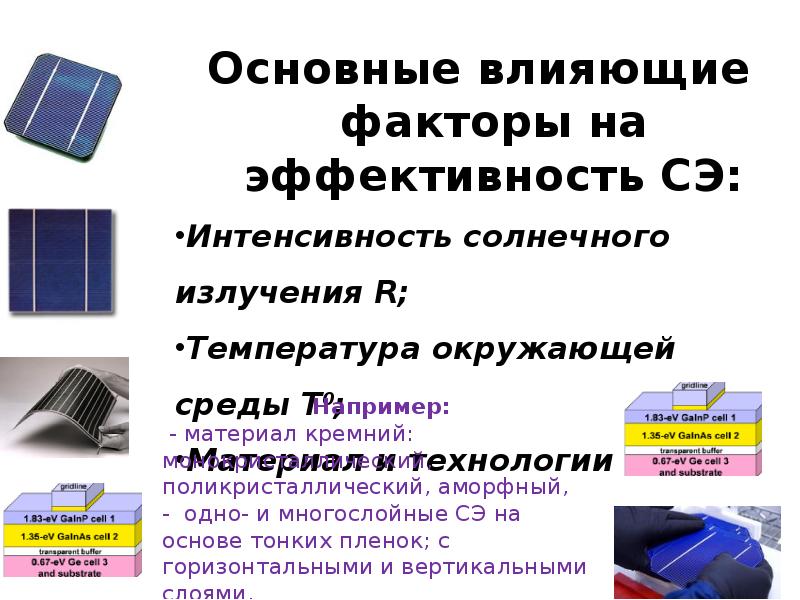

Основные влияющие факторы на эффективность СЭ:

Слайд 18

Описание слайда:

Влияние интенсивности СИ на энергетические характеристики СЭ при t0С=const

Слайд 19

Описание слайда:

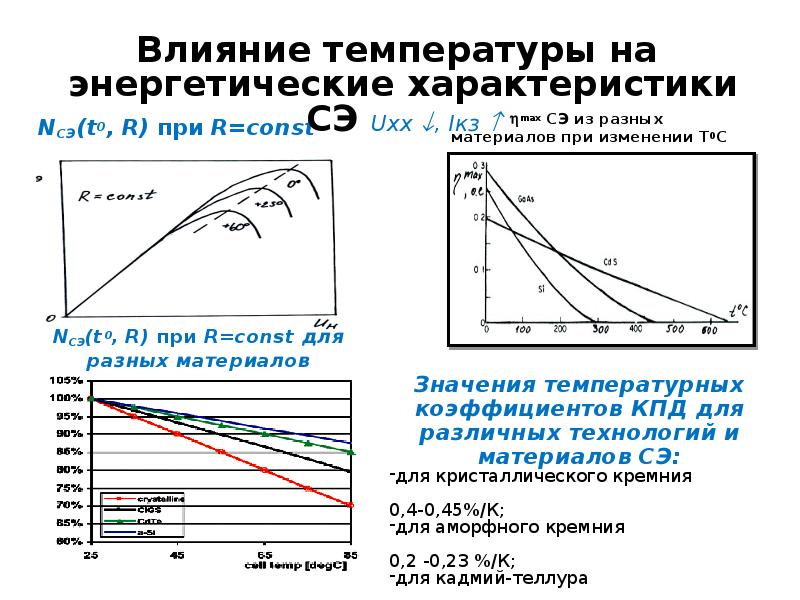

max СЭ из разных материалов при изменении T0C

Слайд 20

Описание слайда:

Классификация технологий СЭ

Слайд 21

Описание слайда:

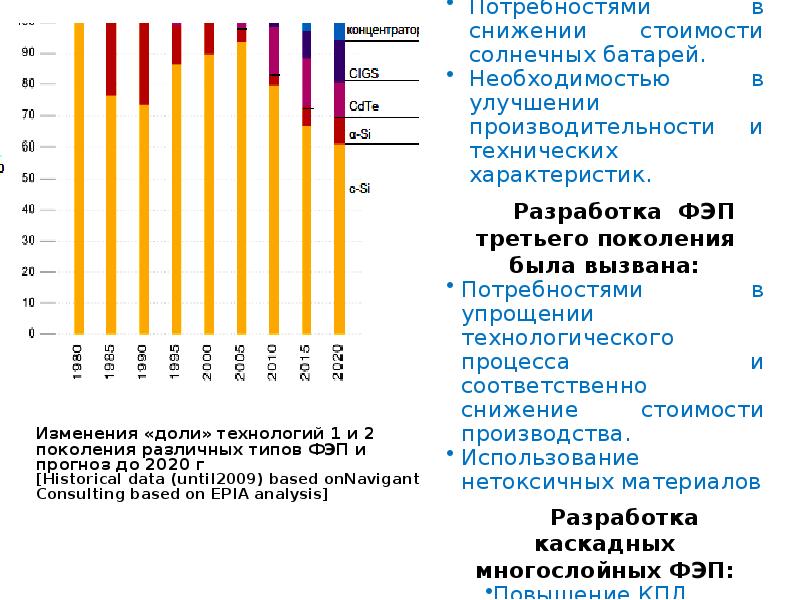

Изменения «доли» технологий 1 и 2 поколения различных типов ФЭП и прогноз до 2020 г [Historical data (until2009) based onNavigant Consulting based on EPIA analysis]

Слайд 22

Описание слайда:

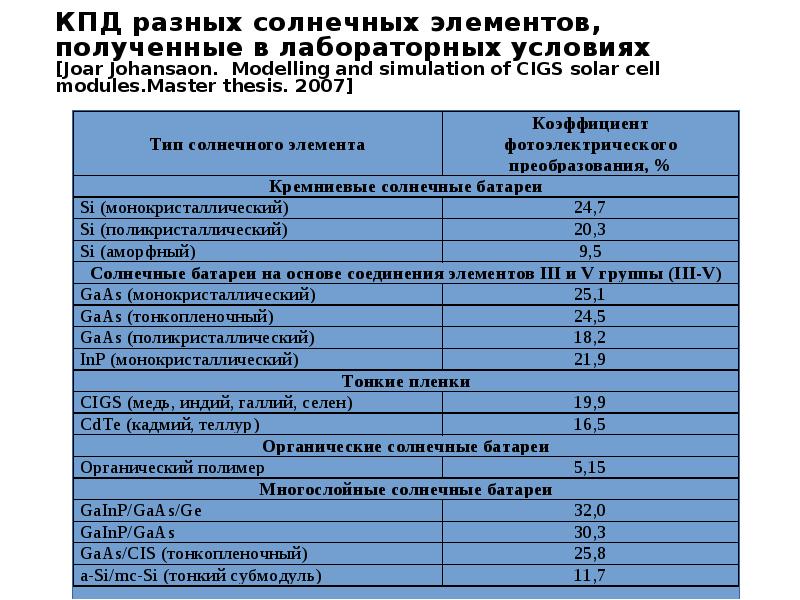

КПД разных солнечных элементов, полученные в лабораторных условиях [Joar Johansaon. Modelling and simulation of CIGS solar cell modules.Master thesis. 2007]

Слайд 23

Описание слайда:

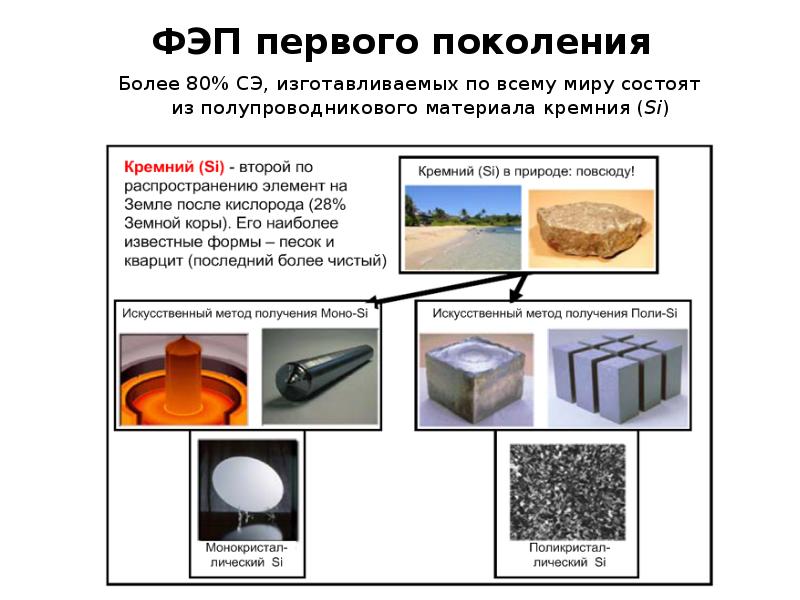

ФЭП первого поколения Более 80% СЭ, изготавливаемых по всему миру состоят из полупроводникового материала кремния (Si)

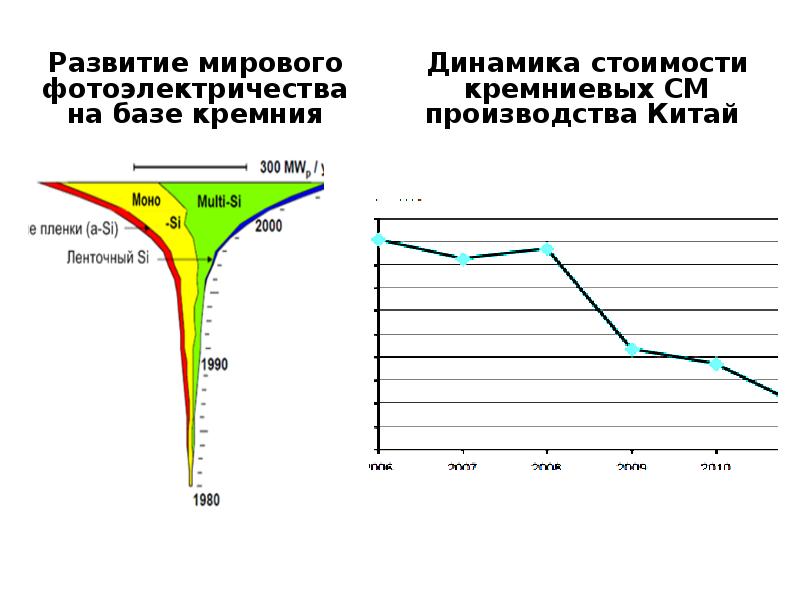

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

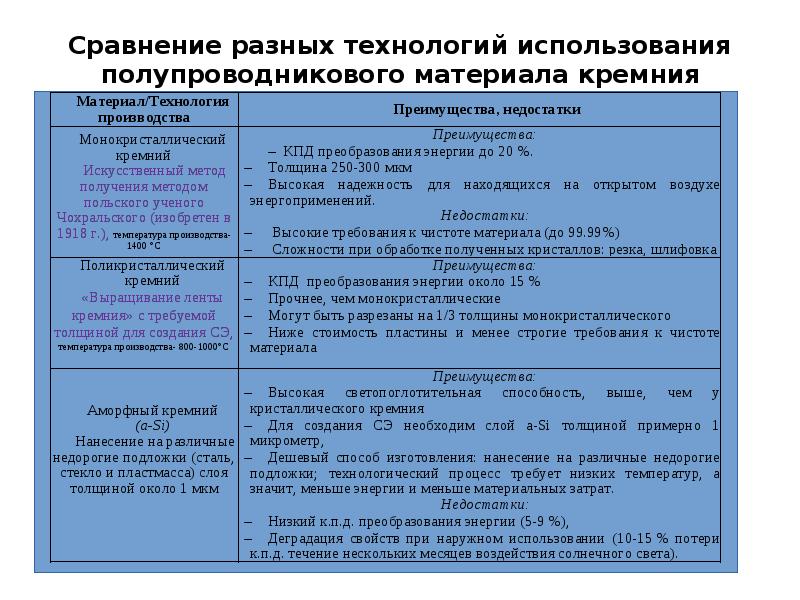

Сравнение разных технологий использования полупроводникового материала кремния

Слайд 26

Описание слайда:

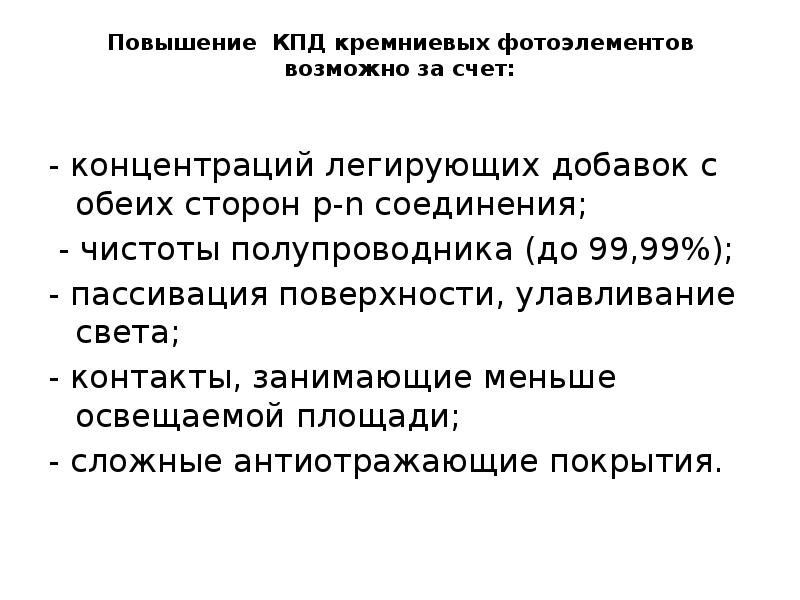

Повышение КПД кремниевых фотоэлементов возможно за счет: - концентраций легирующих добавок с обеих сторон p-n соединения; - чистоты полупроводника (до 99,99%); - пассивация поверхности, улавливание света; - контакты, занимающие меньше освещаемой площади; - сложные антиотражающие покрытия.

Слайд 27

Описание слайда:

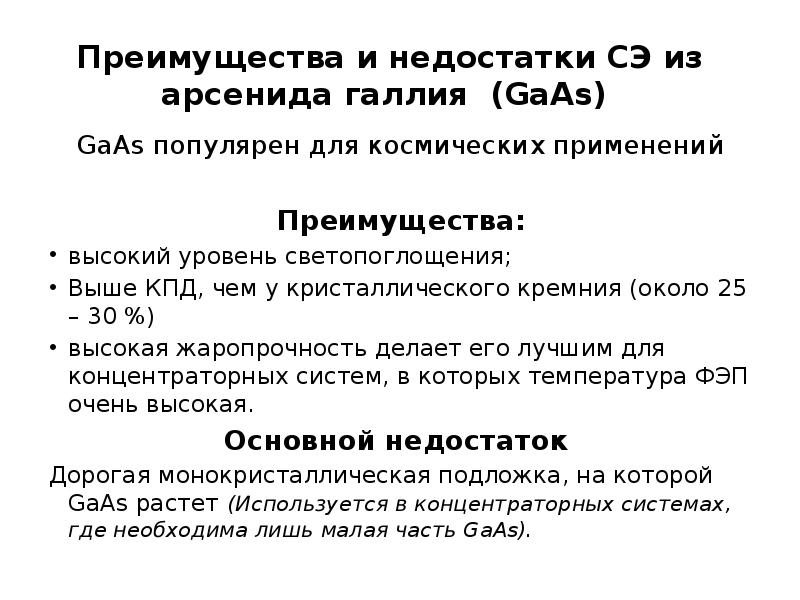

Преимущества и недостатки СЭ из арсенида галлия (GaAs) GaAs популярен для космических применений Преимущества: высокий уровень светопоглощения; Выше КПД, чем у кристаллического кремния (около 25 – 30 %) высокая жаропрочность делает его лучшим для концентраторных систем, в которых температура ФЭП очень высокая. Основной недостаток Дорогая монокристаллическая подложка, на которой GaAs растет (Используется в концентраторных системах, где необходима лишь малая часть GaAs).

Слайд 28

Описание слайда:

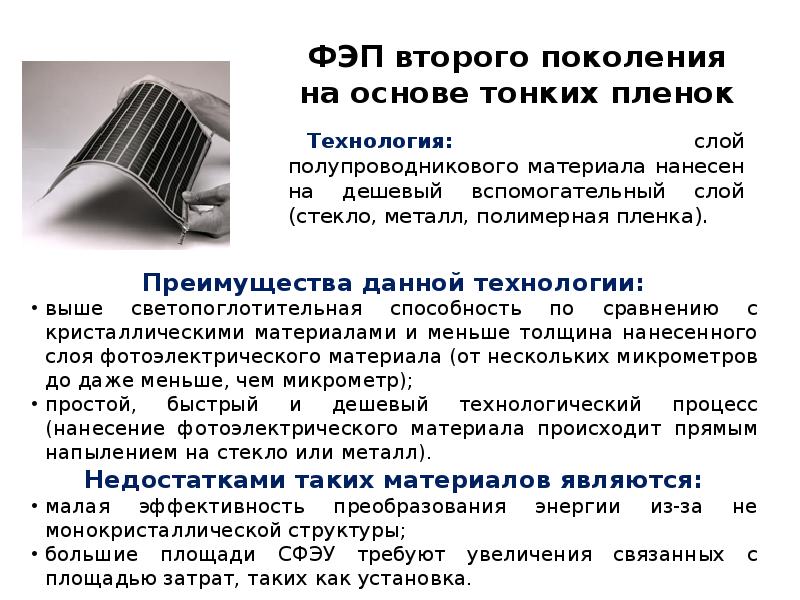

ФЭП второго поколения на основе тонких пленок Технология: слой полупроводникового материала нанесен на дешевый вспомогательный слой (стекло, металл, полимерная пленка).

Слайд 29

Описание слайда:

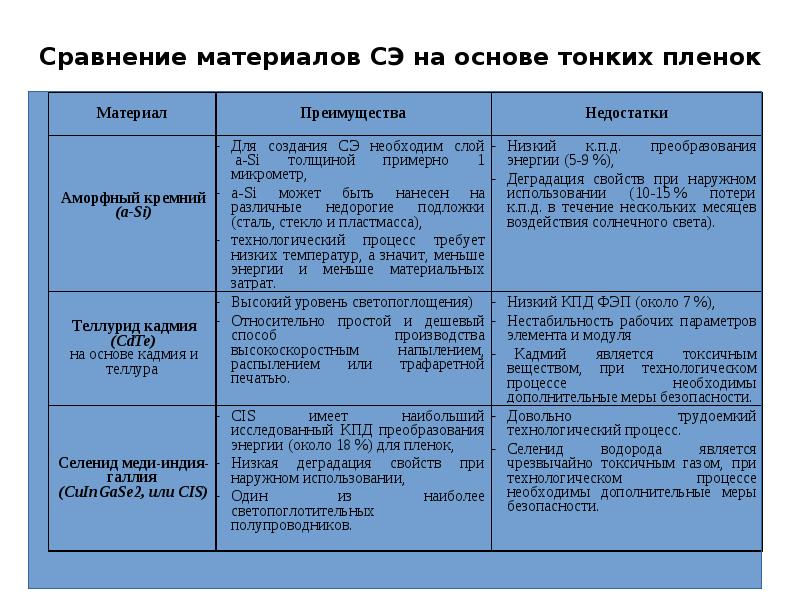

Сравнение материалов СЭ на основе тонких пленок

Слайд 30

Описание слайда:

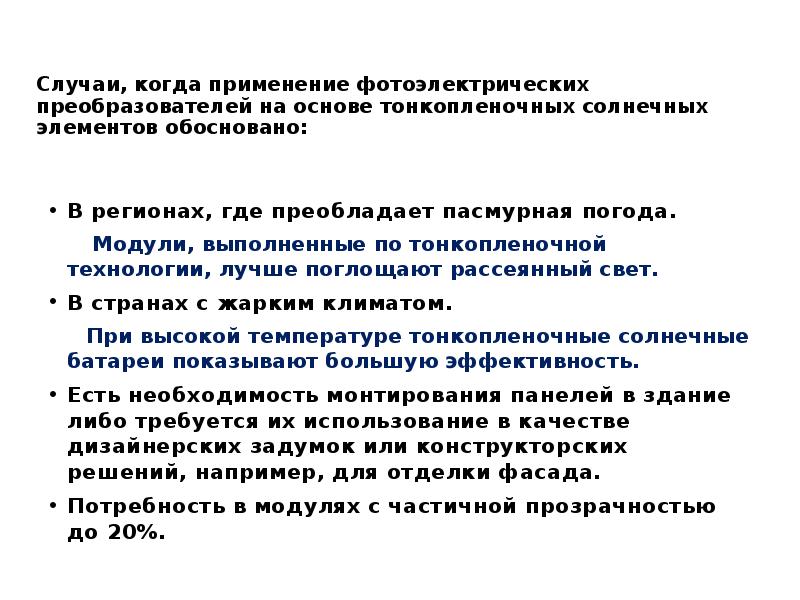

Случаи, когда применение фотоэлектрических преобразователей на основе тонкопленочных солнечных элементов обосновано: В регионах, где преобладает пасмурная погода. Модули, выполненные по тонкопленочной технологии, лучше поглощают рассеянный свет. В странах с жарким климатом. При высокой температуре тонкопленочные солнечные батареи показывают большую эффективность. Есть необходимость монтирования панелей в здание либо требуется их использование в качестве дизайнерских задумок или конструкторских решений, например, для отделки фасада. Потребность в модулях с частичной прозрачностью до 20%.

Слайд 31

Описание слайда:

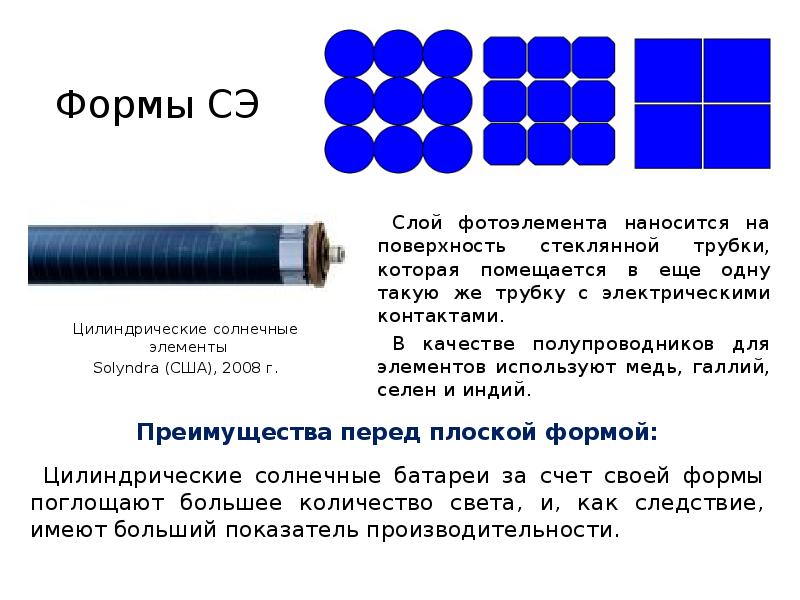

Слой фотоэлемента наносится на поверхность стеклянной трубки, которая помещается в еще одну такую же трубку с электрическими контактами. Слой фотоэлемента наносится на поверхность стеклянной трубки, которая помещается в еще одну такую же трубку с электрическими контактами. В качестве полупроводников для элементов используют медь, галлий, селен и индий.

Слайд 32

Описание слайда:

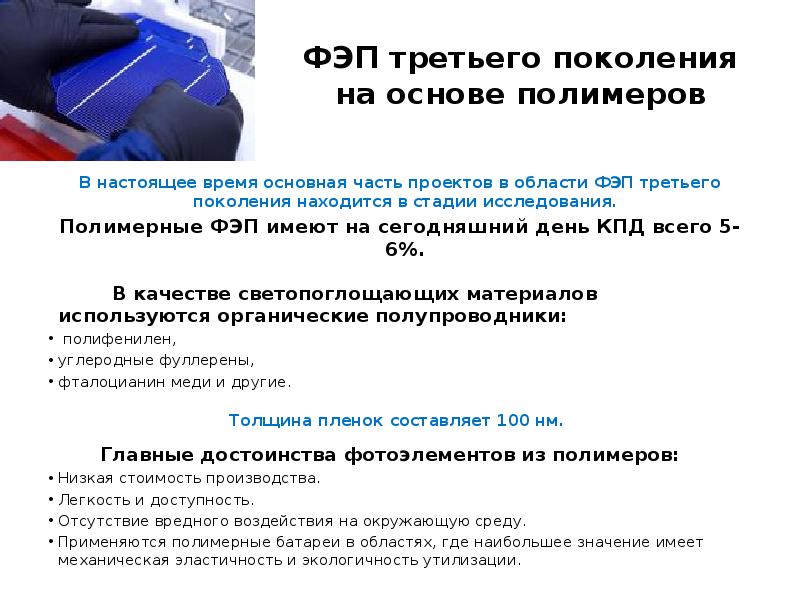

ФЭП третьего поколения на основе полимеров В настоящее время основная часть проектов в области ФЭП третьего поколения находится в стадии исследования. Полимерные ФЭП имеют на сегодняшний день КПД всего 5-6%. В качестве светопоглощающих материалов используются органические полупроводники: полифенилен, углеродные фуллерены, фталоцианин меди и другие. Толщина пленок составляет 100 нм. Главные достоинства фотоэлементов из полимеров: Низкая стоимость производства. Легкость и доступность. Отсутствие вредного воздействия на окружающую среду. Применяются полимерные батареи в областях, где наибольшее значение имеет механическая эластичность и экологичность утилизации.

Слайд 33

Описание слайда:

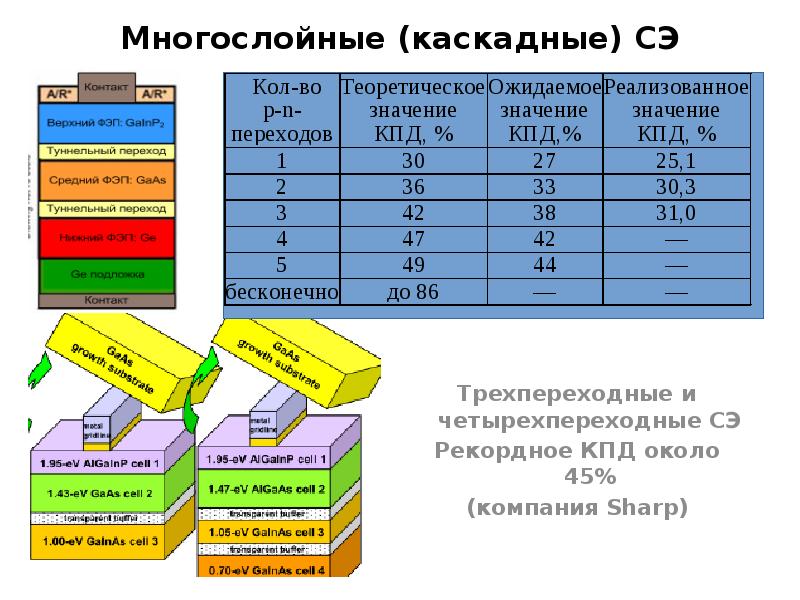

Многослойные (каскадные) СЭ Трехпереходные и четырехпереходные СЭ Рекордное КПД около 45% (компания Sharp)

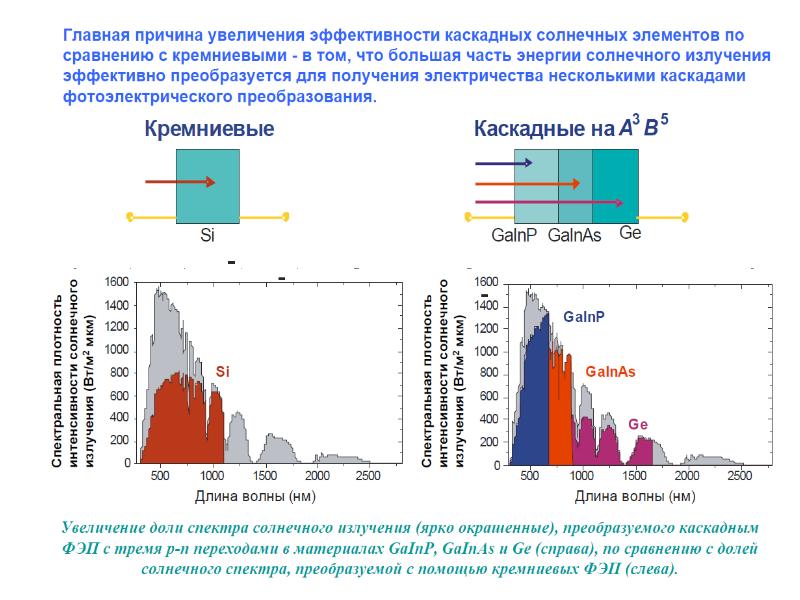

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

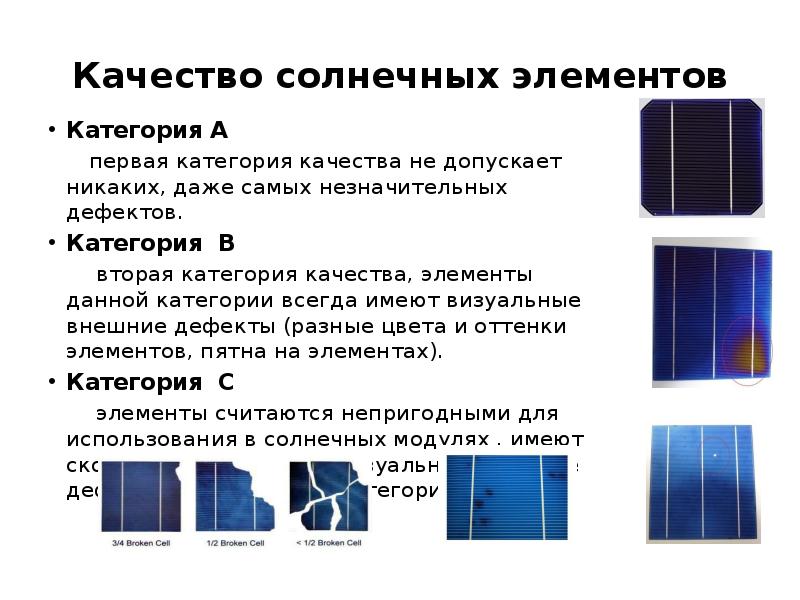

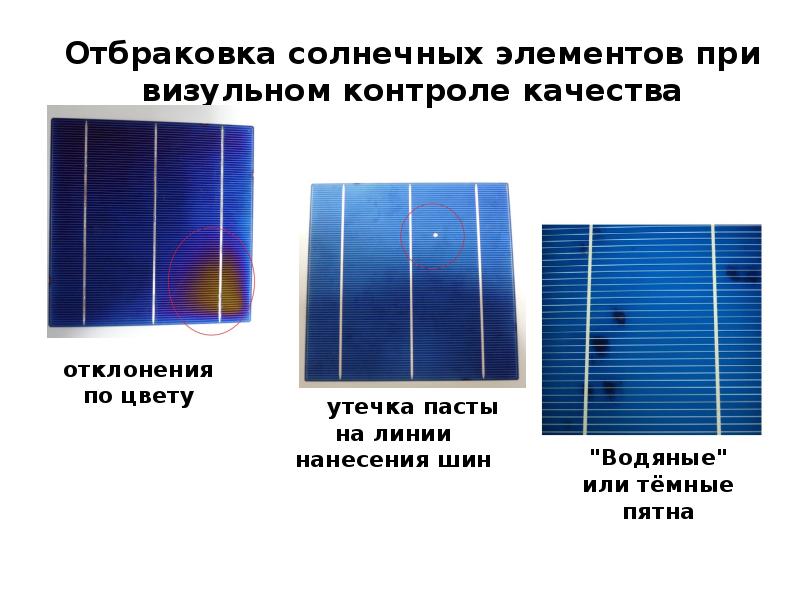

Качество солнечных элементов Категория A первая категория качества не допускает никаких, даже самых незначительных дефектов. Категория B вторая категория качества, элементы данной категории всегда имеют визуальные внешние дефекты (разные цвета и оттенки элементов, пятна на элементах). Категория C элементы считаются непригодными для использования в солнечных модулях , имеют сколы, микротрещины, визуальные внешние дефекты, аналогичные категории В.

Слайд 36

Описание слайда:

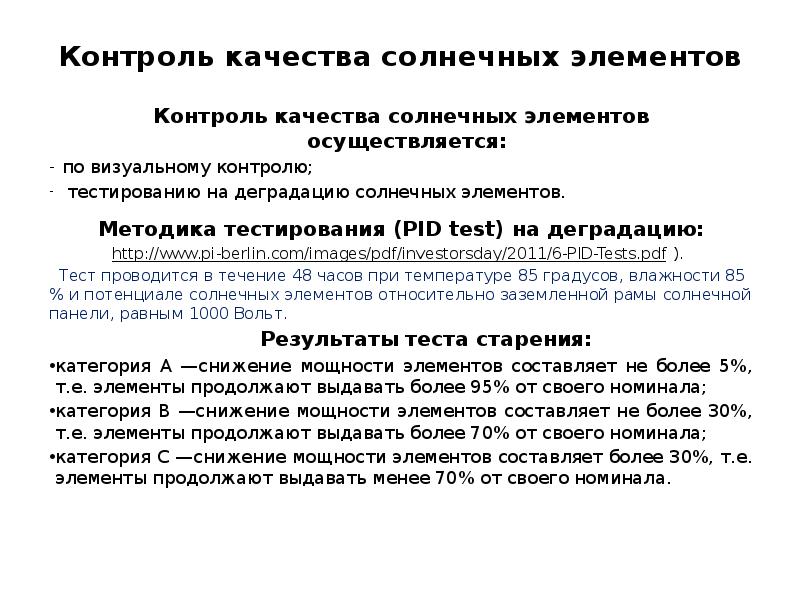

Контроль качества солнечных элементов Контроль качества солнечных элементов осуществляется: по визуальному контролю; тестированию на деградацию солнечных элементов. Методика тестирования (PID test) на деградацию: Тест проводится в течение 48 часов при температуре 85 градусов, влажности 85 % и потенциале солнечных элементов относительно заземленной рамы солнечной панели, равным 1000 Вольт. Результаты теста старения: категория A —снижение мощности элементов составляет не более 5%, т.е. элементы продолжают выдавать более 95% от своего номинала; категория B —снижение мощности элементов составляет не более 30%, т.е. элементы продолжают выдавать более 70% от своего номинала; категория C —снижение мощности элементов составляет более 30%, т.е. элементы продолжают выдавать менее 70% от своего номинала.

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

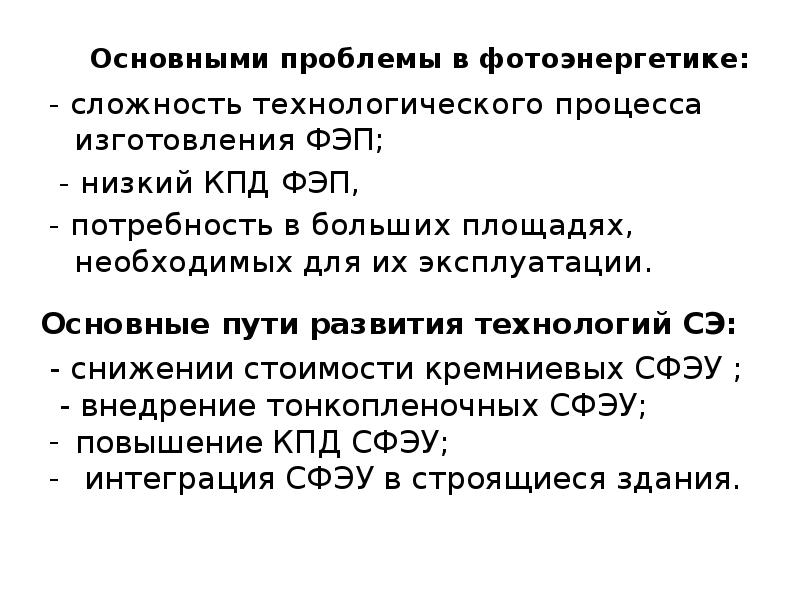

Основные пути развития технологий СЭ: - снижении стоимости кремниевых СФЭУ ; - внедрение тонкопленочных СФЭУ; повышение КПД СФЭУ; интеграция СФЭУ в строящиеся здания.
