Слайд 1

Описание слайда:

Сетевое оборудование Лекция 12

Слайд 2

Описание слайда:

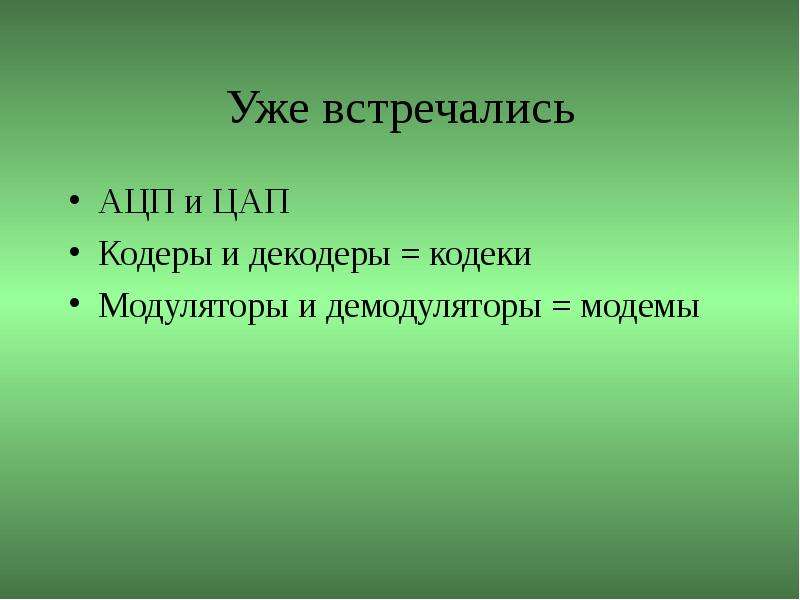

Уже встречались АЦП и ЦАП Кодеры и декодеры = кодеки Модуляторы и демодуляторы = модемы

Слайд 3

Описание слайда:

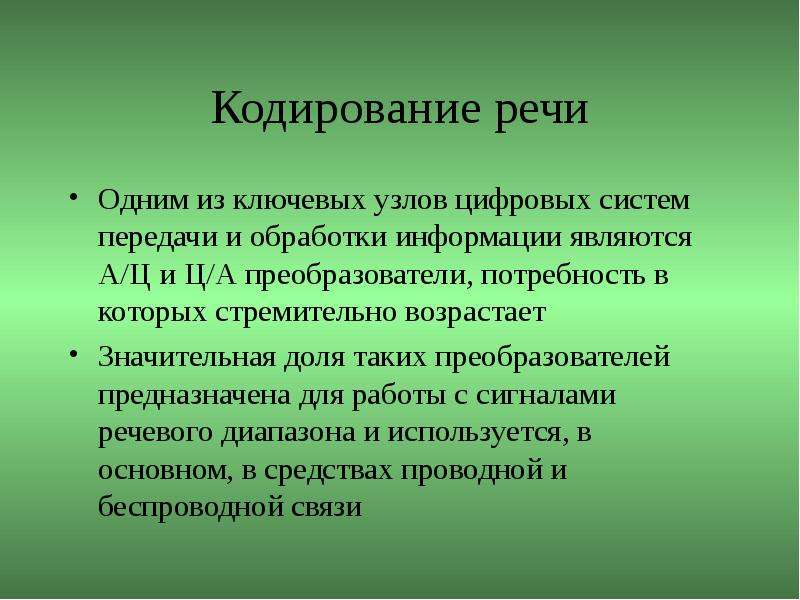

Кодирование речи Одним из ключевых узлов цифровых систем передачи и обработки информации являются А/Ц и Ц/А преобразователи, потребность в которых стремительно возрастает Значительная доля таких преобразователей предназначена для работы с сигналами речевого диапазона и используется, в основном, в средствах проводной и беспроводной связи

Слайд 4

Описание слайда:

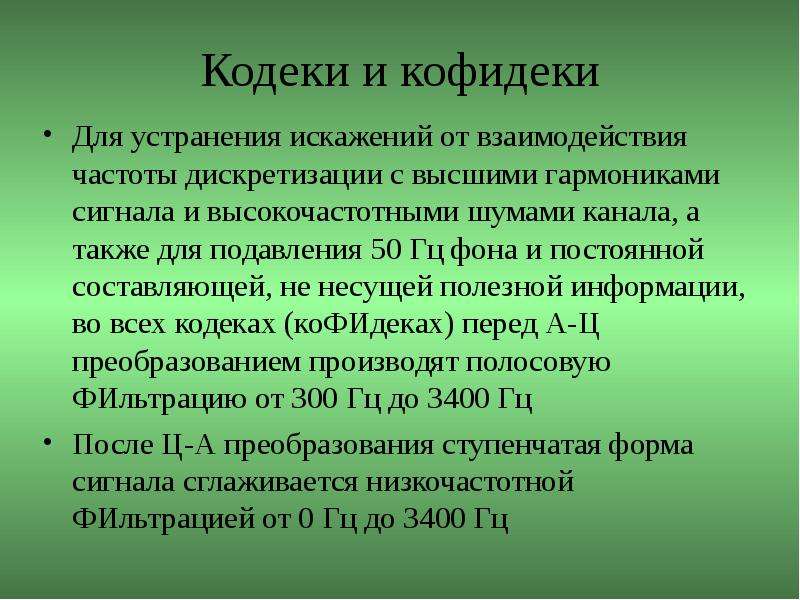

Кодеки и кофидеки Для устранения искажений от взаимодействия частоты дискретизации с высшими гармониками сигнала и высокочастотными шумами канала, а также для подавления 50 Гц фона и постоянной составляющей, не несущей полезной информации, во всех кодеках (коФИдеках) перед А-Ц преобразованием производят полосовую ФИльтрацию от 300 Гц до 3400 Гц После Ц-А преобразования ступенчатая форма сигнала сглаживается низкочастотной ФИльтрацией от 0 Гц до 3400 Гц

Слайд 5

Описание слайда:

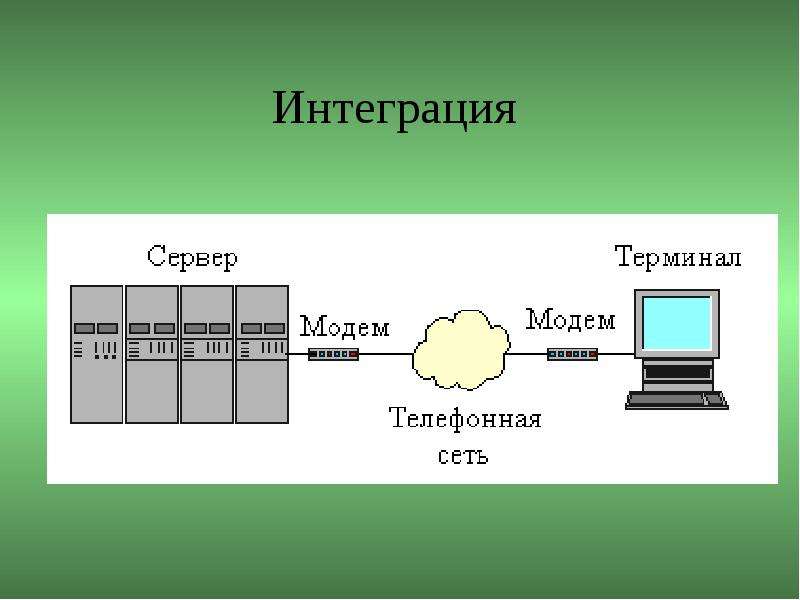

Интеграция

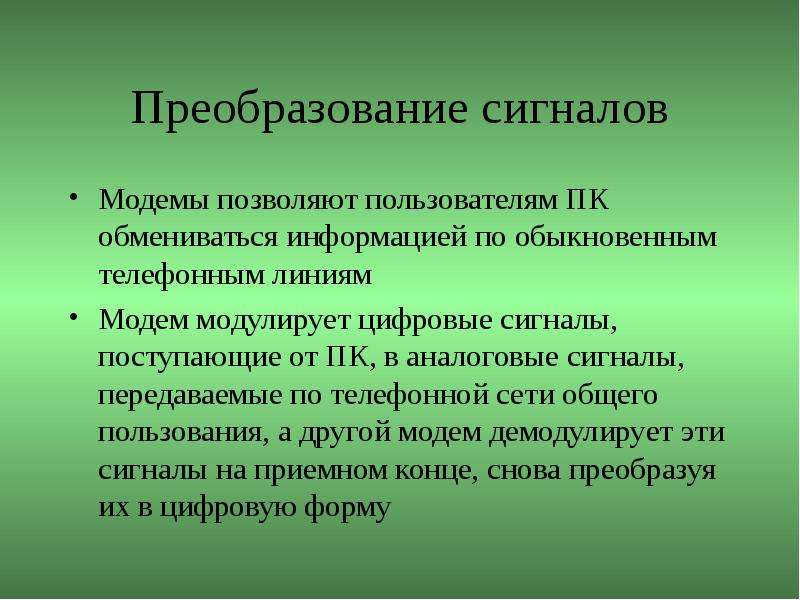

Слайд 6

Описание слайда:

Преобразование сигналов Модемы позволяют пользователям ПК обмениваться информацией по обыкновенным телефонным линиям Модем модулирует цифровые сигналы, поступающие от ПК, в аналоговые сигналы, передаваемые по телефонной сети общего пользования, а другой модем демодулирует эти сигналы на приемном конце, снова преобразуя их в цифровую форму

Слайд 7

Описание слайда:

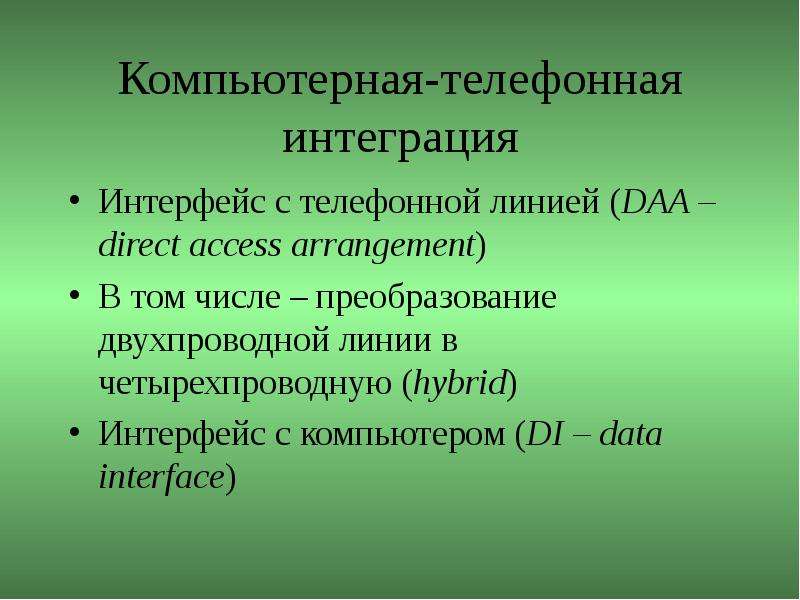

Компьютерная-телефонная интеграция Интерфейс с телефонной линией (DAA – direct access arrangement) В том числе – преобразование двухпроводной линии в четырехпроводную (hybrid) Интерфейс с компьютером (DI – data interface)

Слайд 8

Описание слайда:

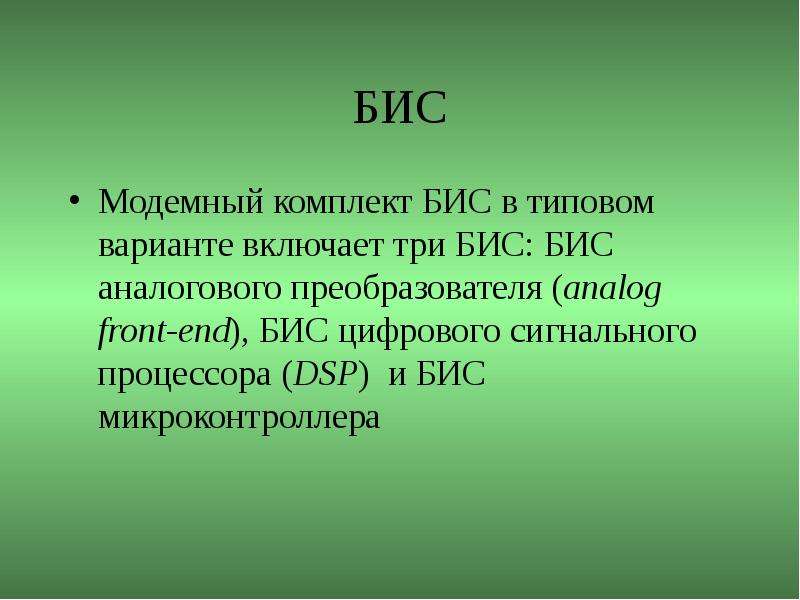

БИС Модемный комплект БИС в типовом варианте включает три БИС: БИС аналогового преобразователя (analog front-end), БИС цифрового сигнального процессора (DSP) и БИС микроконтроллера

Слайд 9

Описание слайда:

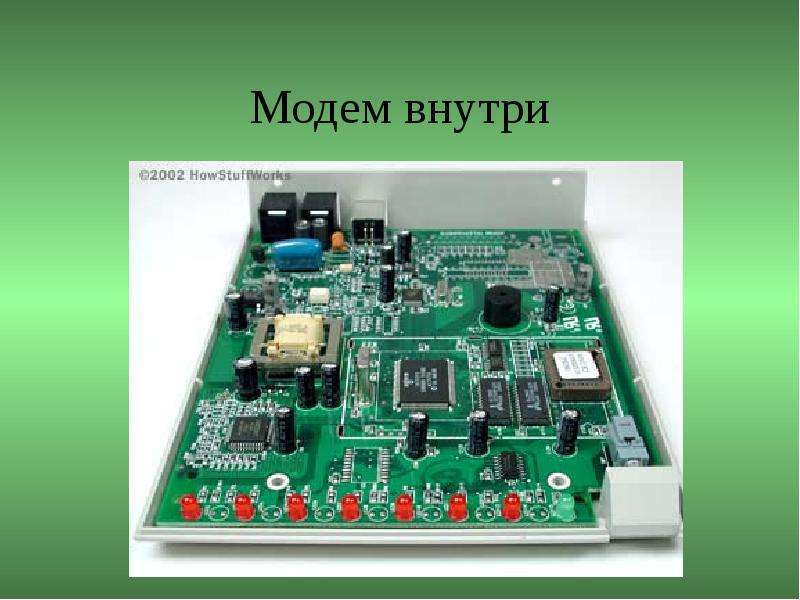

Модем внутри

Слайд 10

Описание слайда:

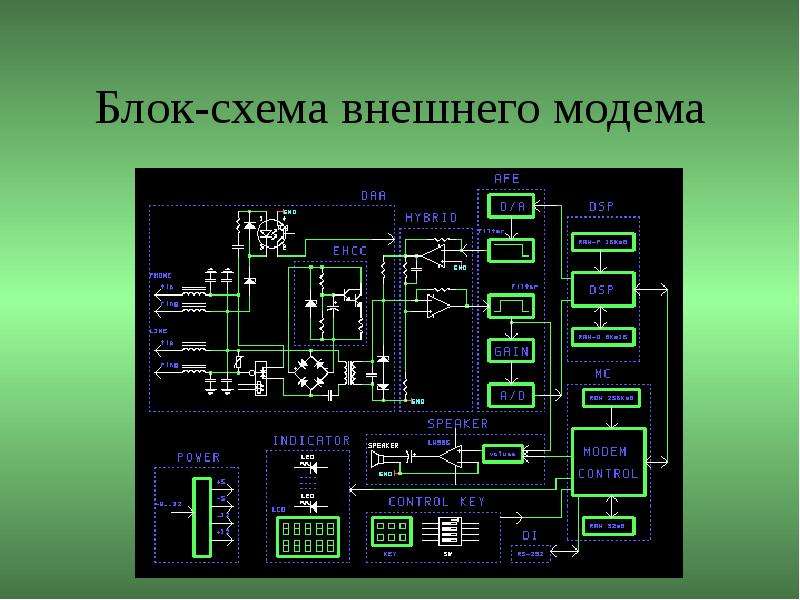

Блок-схема внешнего модема

Слайд 11

Описание слайда:

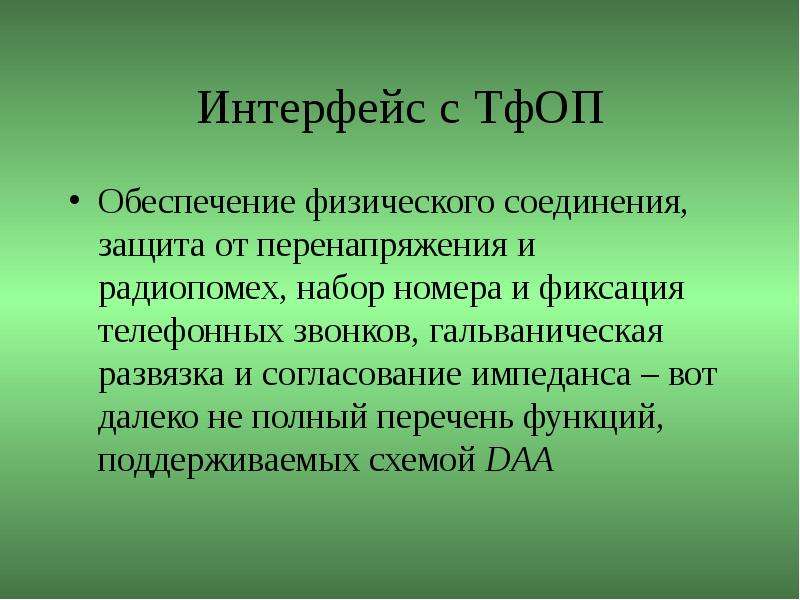

Интерфейс с ТфОП Обеспечение физического соединения, защита от перенапряжения и радиопомех, набор номера и фиксация телефонных звонков, гальваническая развязка и согласование импеданса – вот далеко не полный перечень функций, поддерживаемых схемой DAA

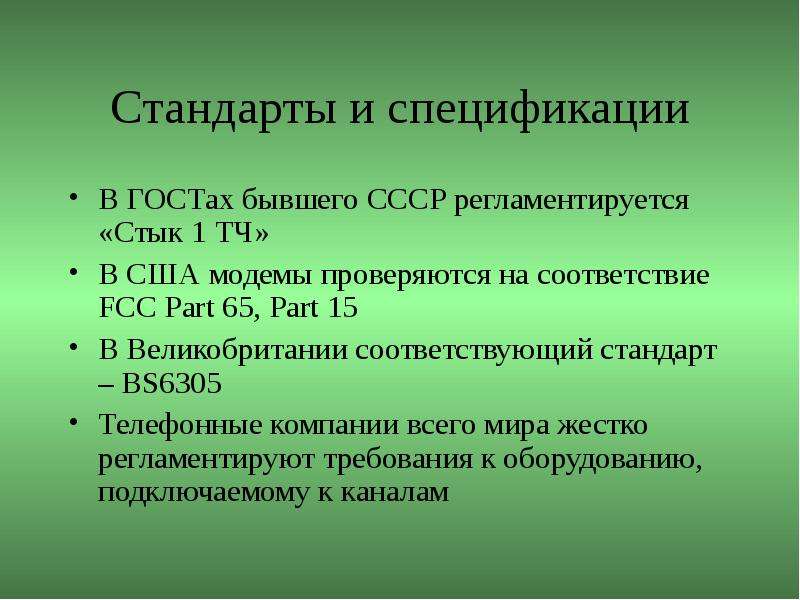

Слайд 12

Описание слайда:

Стандарты и спецификации В ГОСТах бывшего СССР регламентируется «Стык 1 ТЧ» В США модемы проверяются на соответствие FCC Part 65, Part 15 В Великобритании соответствующий стандарт – BS6305 Телефонные компании всего мира жестко регламентируют требования к оборудованию, подключаемому к каналам

Слайд 13

Описание слайда:

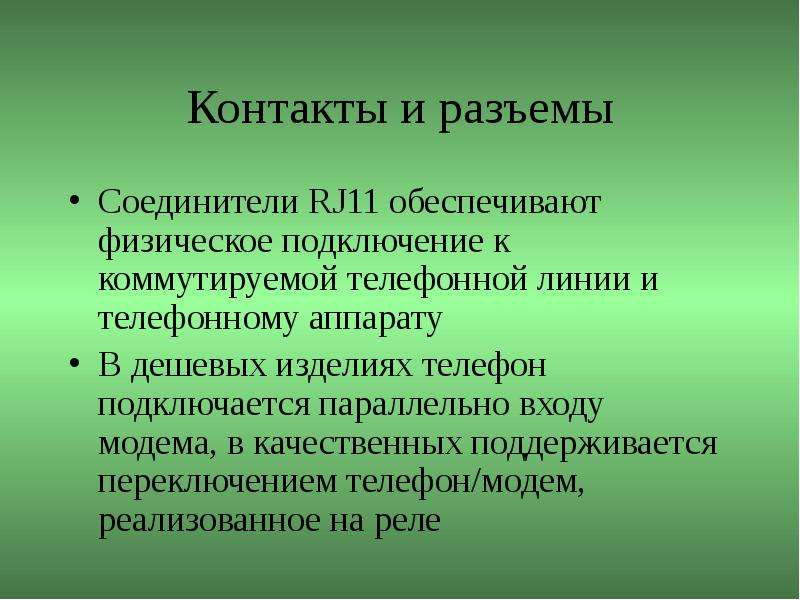

Контакты и разъемы Соединители RJ11 обеспечивают физическое подключение к коммутируемой телефонной линии и телефонному аппарату В дешевых изделиях телефон подключается параллельно входу модема, в качественных поддерживается переключением телефон/модем, реализованное на реле

Слайд 14

Описание слайда:

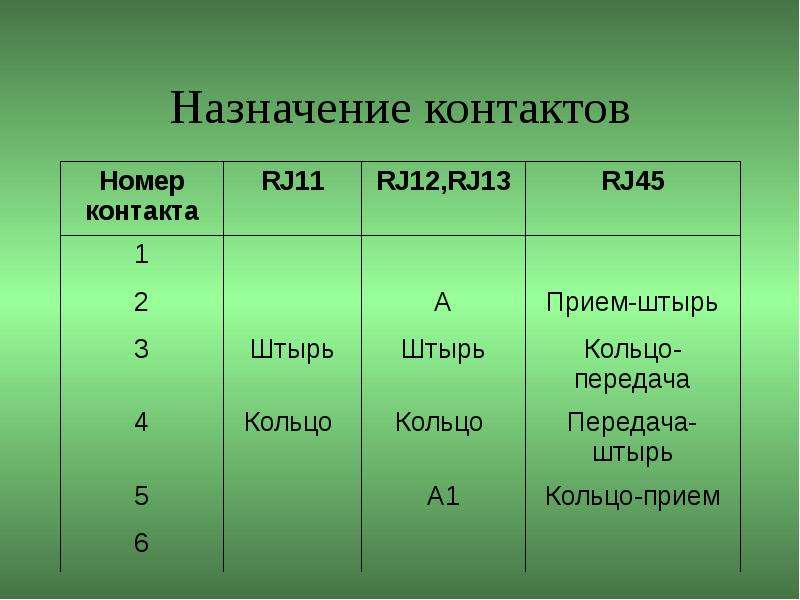

Назначение контактов

Слайд 15

Описание слайда:

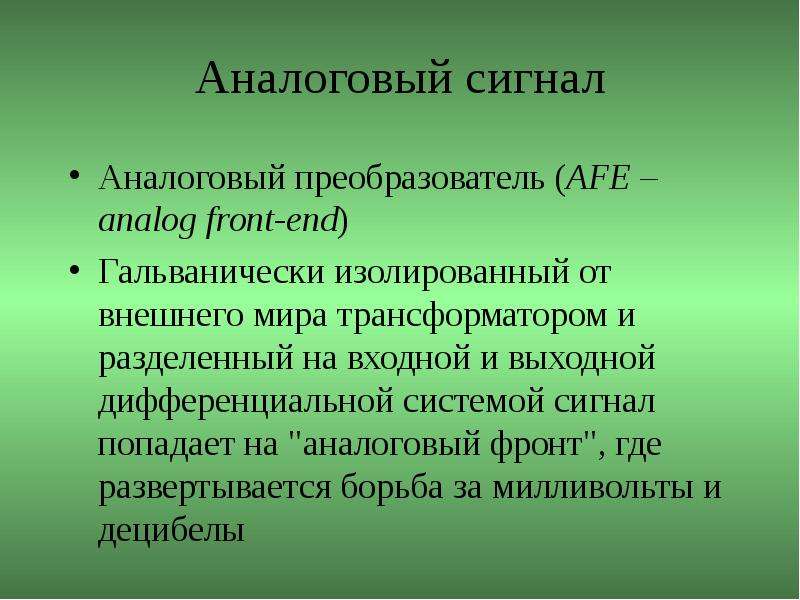

Аналоговый сигнал Аналоговый преобразователь (AFE – analog front-end) Гальванически изолированный от внешнего мира трансформатором и разделенный на входной и выходной дифференциальной системой сигнал попадает на "аналоговый фронт", где развертывается борьба за милливольты и децибелы

Слайд 16

Описание слайда:

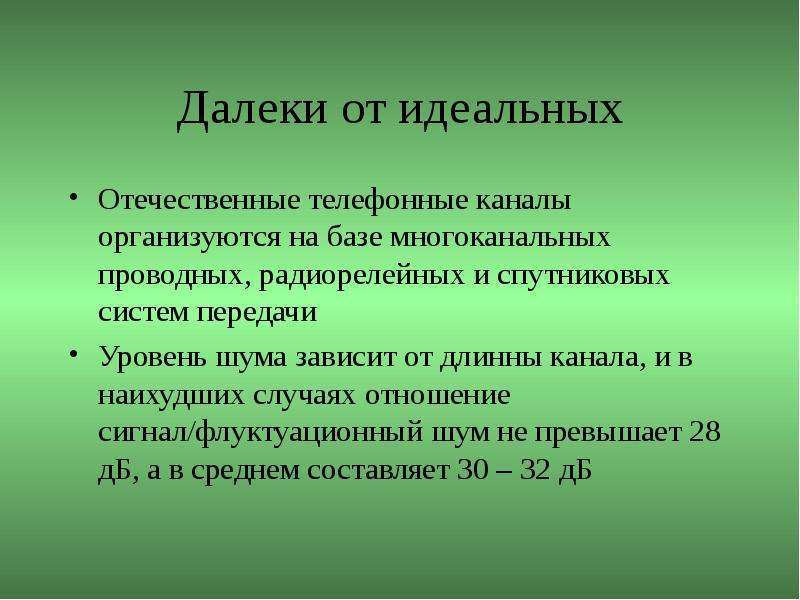

Далеки от идеальных Отечественные телефонные каналы организуются на базе многоканальных проводных, радиорелейных и спутниковых систем передачи Уровень шума зависит от длинны канала, и в наихудших случаях отношение сигнал/флуктуационный шум не превышает 28 дБ, а в среднем составляет 30 – 32 дБ

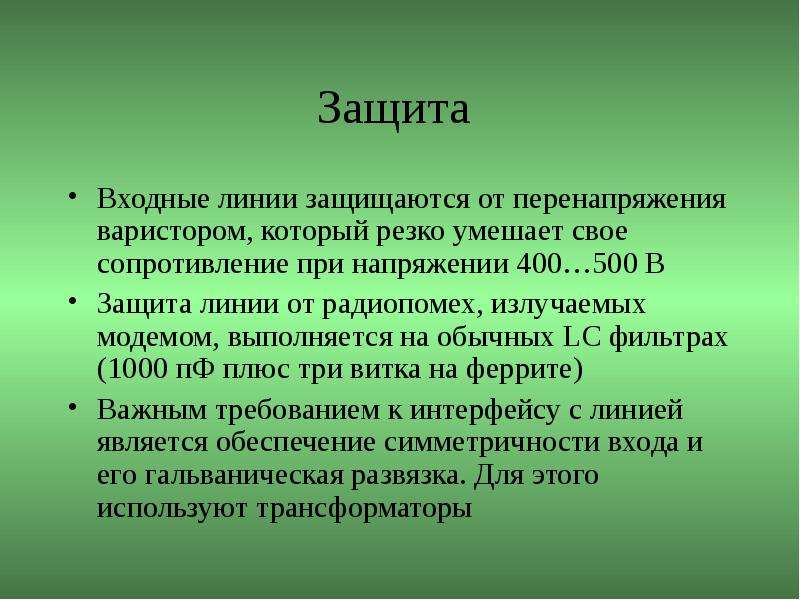

Слайд 17

Описание слайда:

Защита Входные линии защищаются от перенапряжения варистором, который резко умешает свое сопротивление при напряжении 400…500 В Защита линии от радиопомех, излучаемых модемом, выполняется на обычных LC фильтрах (1000 пФ плюс три витка на феррите) Важным требованием к интерфейсу с линией является обеспечение симметричности входа и его гальваническая развязка. Для этого используют трансформаторы

Слайд 18

Описание слайда:

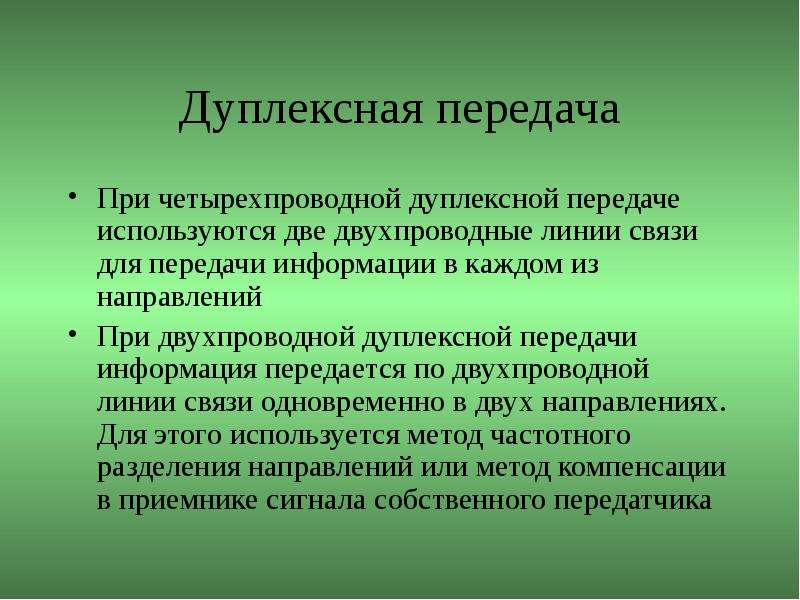

Дуплексная передача При четырехпроводной дуплексной передаче используются две двухпроводные линии связи для передачи информации в каждом из направлений При двухпроводной дуплексной передачи информация передается по двухпроводной линии связи одновременно в двух направлениях. Для этого используется метод частотного разделения направлений или метод компенсации в приемнике сигнала собственного передатчика

Слайд 19

Описание слайда:

Дифференциальная схема Цель дифференциальной схемы – переход от двухпроводной линии к четырехпроводной схеме аналогового окончания модема Узел компенсирует проникновение выходного сигнала во входной (ближнее эхо), что повышает реальную чувствительность

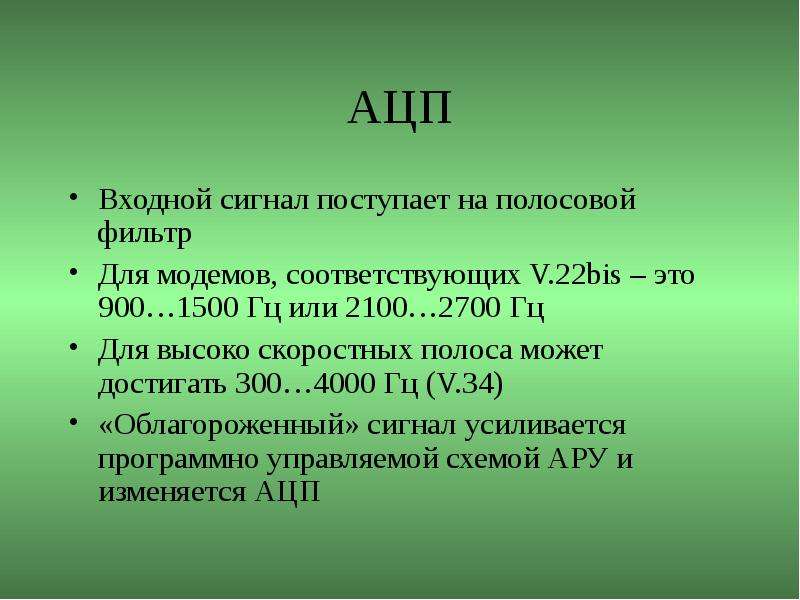

Слайд 20

Описание слайда:

АЦП Входной сигнал поступает на полосовой фильтр Для модемов, соответствующих V.22bis – это 900…1500 Гц или 2100…2700 Гц Для высоко скоростных полоса может достигать 300…4000 Гц (V.34) «Облагороженный» сигнал усиливается программно управляемой схемой АРУ и изменяется АЦП

Слайд 21

Описание слайда:

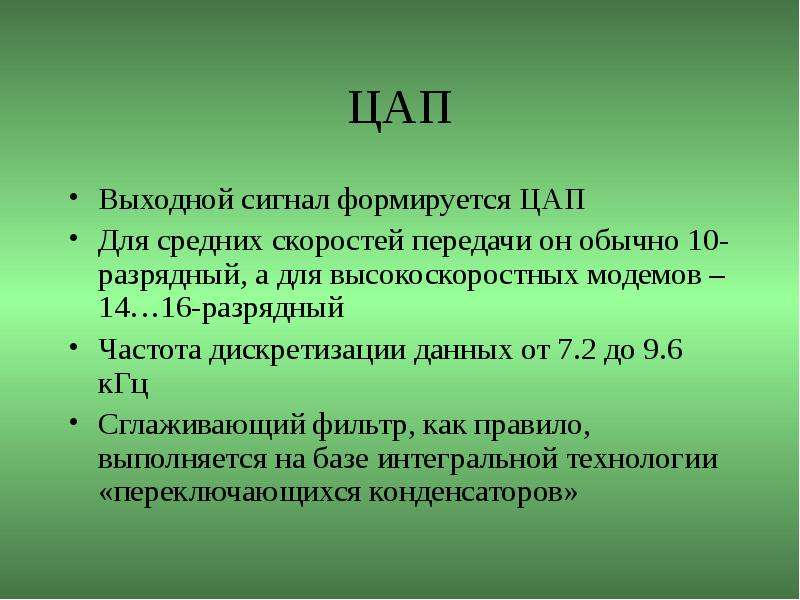

ЦАП Выходной сигнал формируется ЦАП Для средних скоростей передачи он обычно 10-разрядный, а для высокоскоростных модемов –14…16-разрядный Частота дискретизации данных от 7.2 до 9.6 кГц Сглаживающий фильтр, как правило, выполняется на базе интегральной технологии «переключающихся конденсаторов»

Слайд 22

Описание слайда:

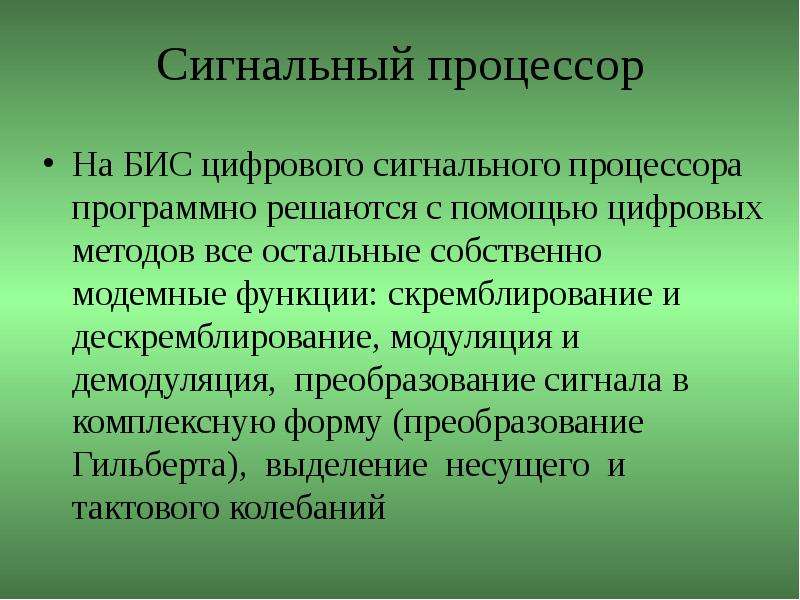

Сигнальный процессор На БИС цифрового сигнального процессора программно решаются с помощью цифровых методов все остальные собственно модемные функции: скремблирование и дескремблирование, модуляция и демодуляция, преобразование сигнала в комплексную форму (преобразование Гильберта), выделение несущего и тактового колебаний

Слайд 23

Описание слайда:

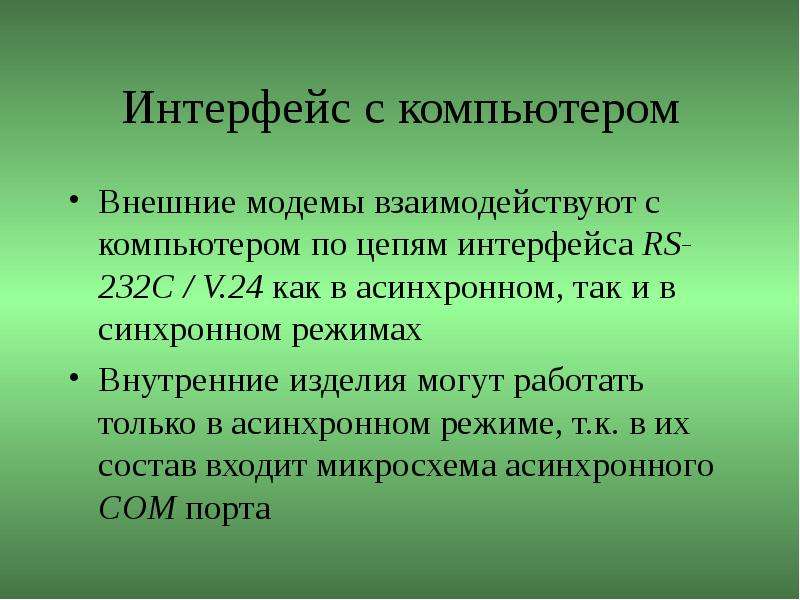

Интерфейс с компьютером Внешние модемы взаимодействуют с компьютером по цепям интерфейса RS-232C / V.24 как в асинхронном, так и в синхронном режимах Внутренние изделия могут работать только в асинхронном режиме, т.к. в их состав входит микросхема асинхронного СОМ порта

Слайд 24

Описание слайда:

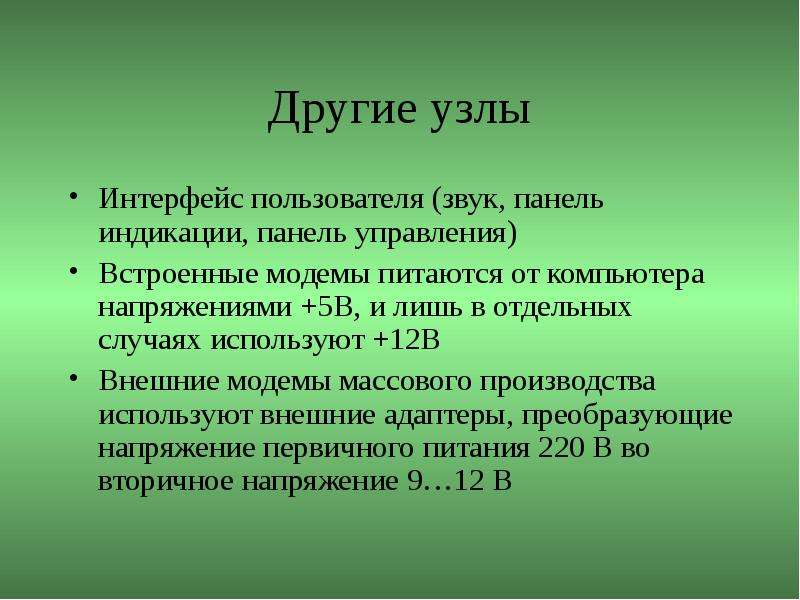

Другие узлы Интерфейс пользователя (звук, панель индикации, панель управления) Встроенные модемы питаются от компьютера напряжениями +5В, и лишь в отдельных случаях используют +12В Внешние модемы массового производства используют внешние адаптеры, преобразующие напряжение первичного питания 220 В во вторичное напряжение 9…12 В

Слайд 25

Описание слайда:

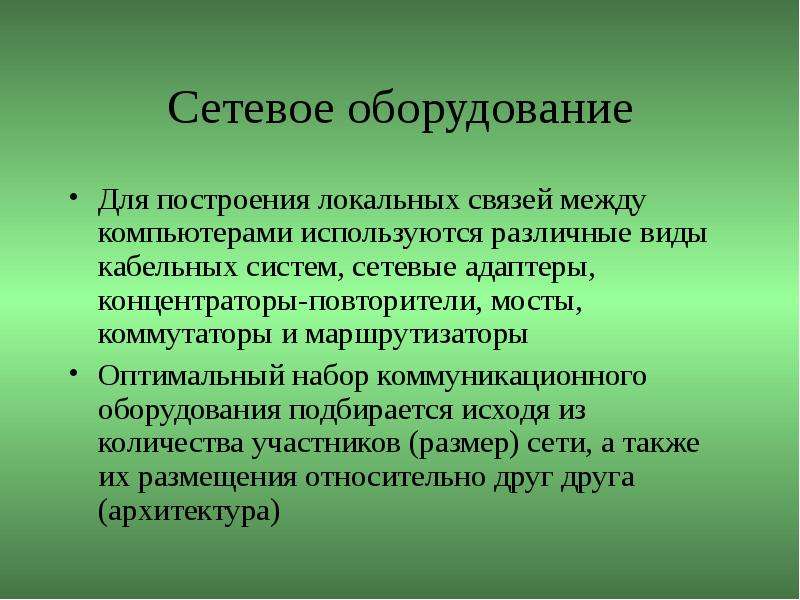

Сетевое оборудование Для построения локальных связей между компьютерами используются различные виды кабельных систем, сетевые адаптеры, концентраторы-повторители, мосты, коммутаторы и маршрутизаторы Оптимальный набор коммуникационного оборудования подбирается исходя из количества участников (размер) сети, а также их размещения относительно друг друга (архитектура)

Слайд 26

Описание слайда:

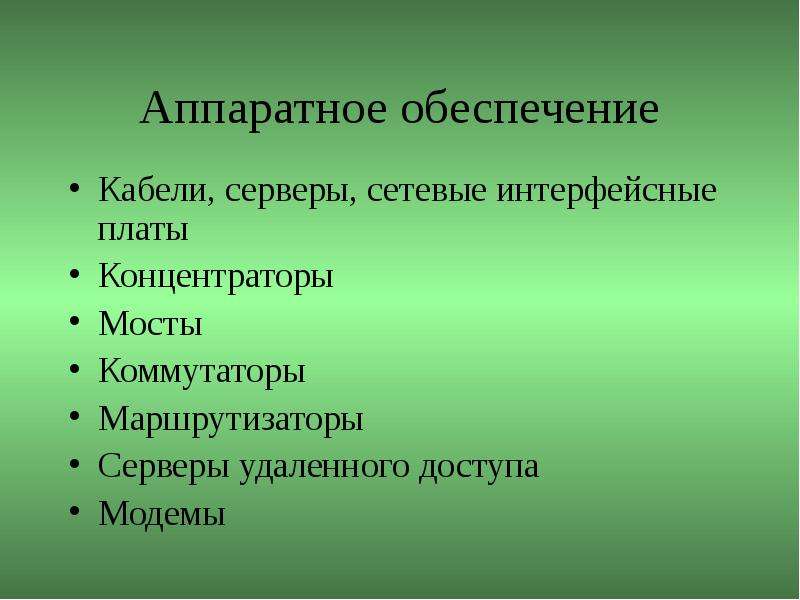

Аппаратное обеспечение Кабели, серверы, сетевые интерфейсные платы Концентраторы Мосты Коммутаторы Маршрутизаторы Серверы удаленного доступа Модемы

Слайд 27

Описание слайда:

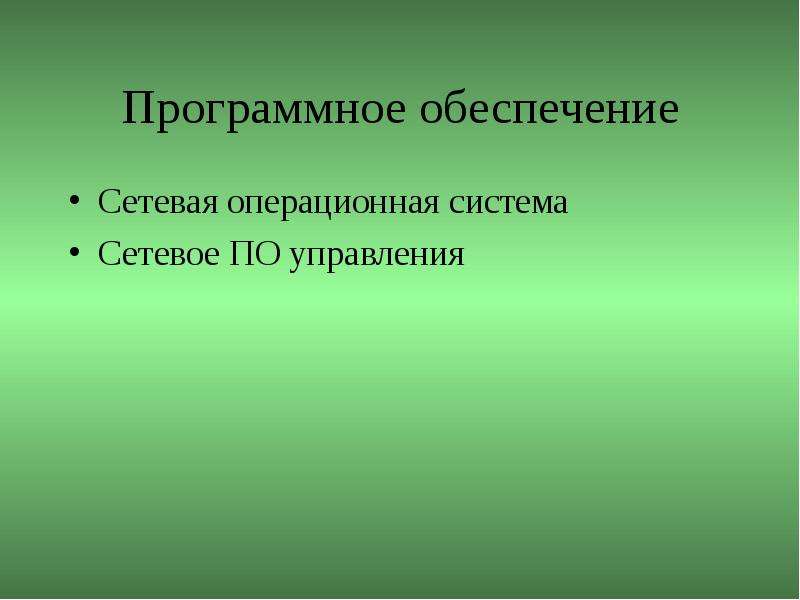

Программное обеспечение Сетевая операционная система Сетевое ПО управления

Слайд 28

Описание слайда:

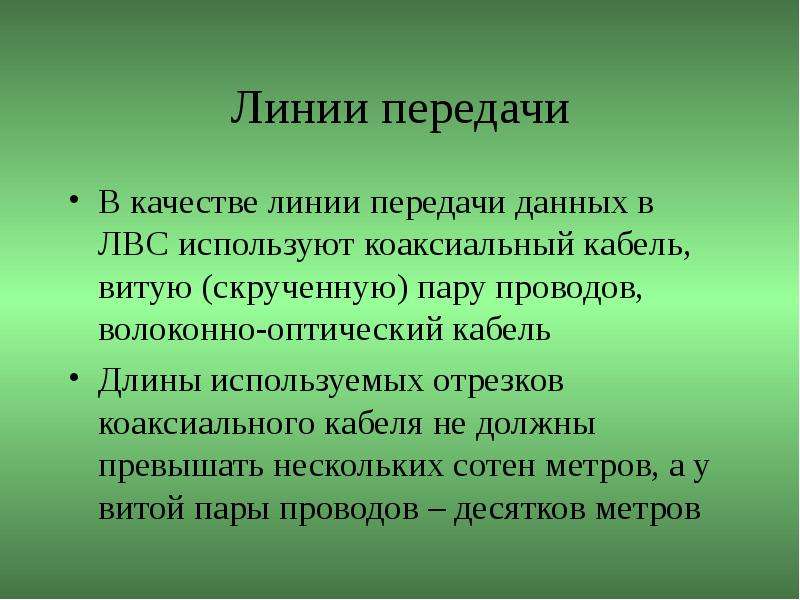

Линии передачи В качестве линии передачи данных в ЛВС используют коаксиальный кабель, витую (скрученную) пару проводов, волоконно-оптический кабель Длины используемых отрезков коаксиального кабеля не должны превышать нескольких сотен метров, а у витой пары проводов – десятков метров

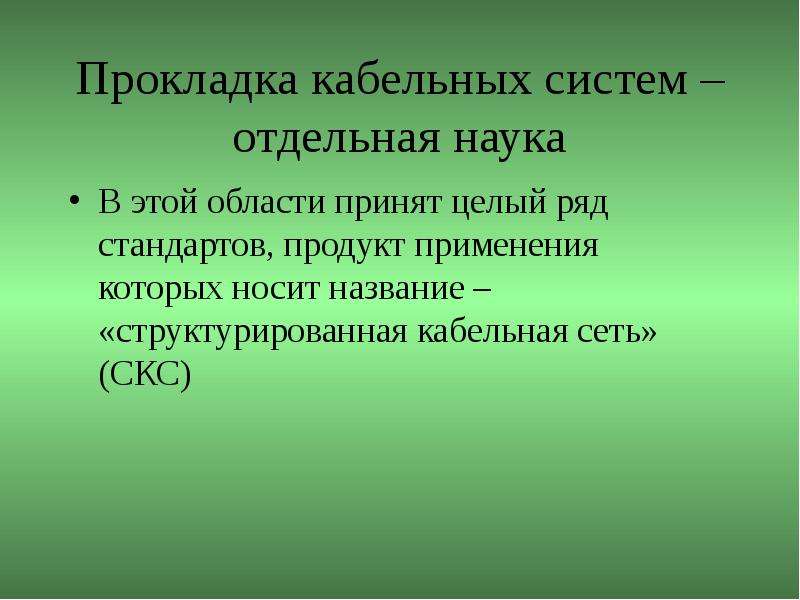

Слайд 29

Описание слайда:

Прокладка кабельных систем – отдельная наука В этой области принят целый ряд стандартов, продукт применения которых носит название – «структурированная кабельная сеть» (СКС)

Слайд 30

Описание слайда:

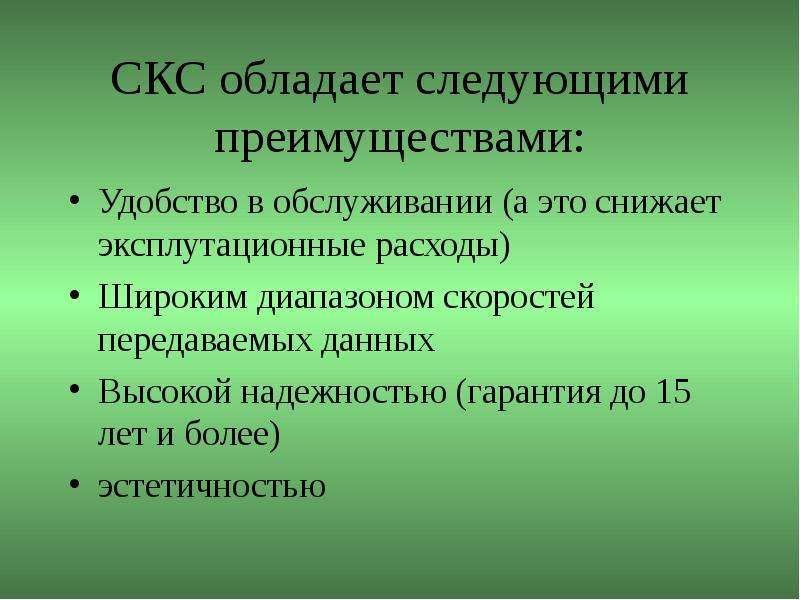

СКС обладает следующими преимуществами: Удобство в обслуживании (а это снижает эксплутационные расходы) Широким диапазоном скоростей передаваемых данных Высокой надежностью (гарантия до 15 лет и более) эстетичностью

Слайд 31

Описание слайда:

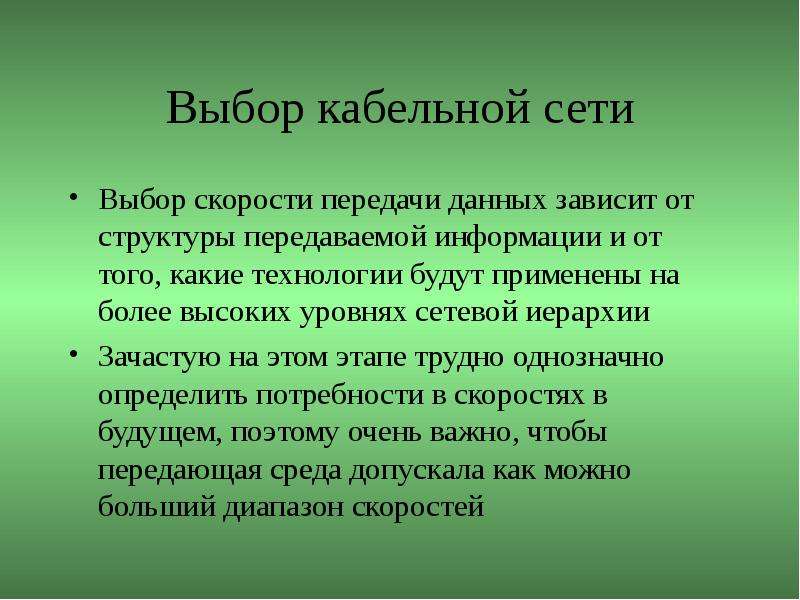

Выбор кабельной сети Выбор скорости передачи данных зависит от структуры передаваемой информации и от того, какие технологии будут применены на более высоких уровнях сетевой иерархии Зачастую на этом этапе трудно однозначно определить потребности в скоростях в будущем, поэтому очень важно, чтобы передающая среда допускала как можно больший диапазон скоростей

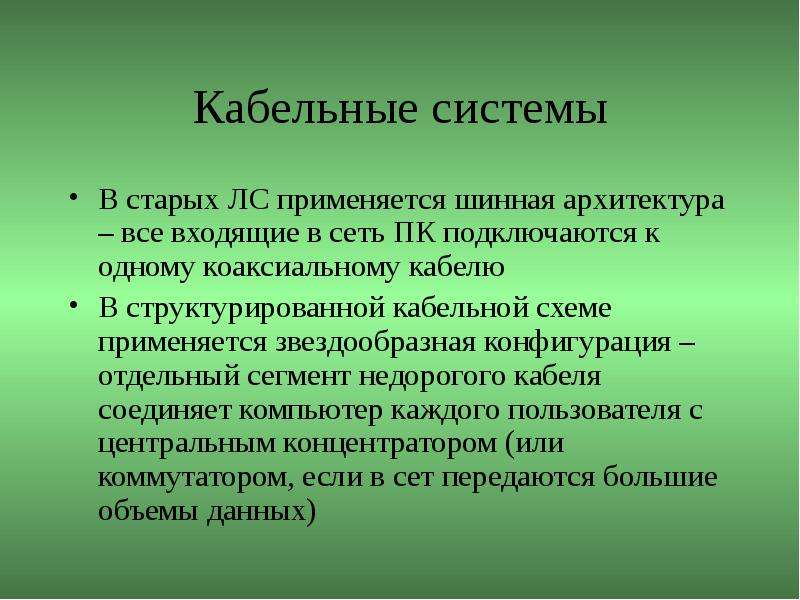

Слайд 32

Описание слайда:

Кабельные системы В старых ЛС применяется шинная архитектура – все входящие в сеть ПК подключаются к одному коаксиальному кабелю В структурированной кабельной схеме применяется звездообразная конфигурация – отдельный сегмент недорогого кабеля соединяет компьютер каждого пользователя с центральным концентратором (или коммутатором, если в сет передаются большие объемы данных)

Слайд 33

Описание слайда:

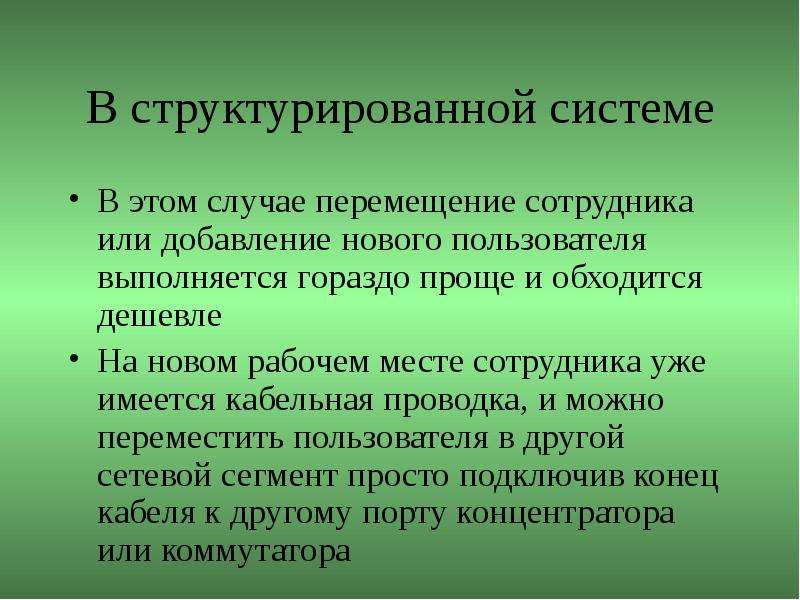

В структурированной системе В этом случае перемещение сотрудника или добавление нового пользователя выполняется гораздо проще и обходится дешевле На новом рабочем месте сотрудника уже имеется кабельная проводка, и можно переместить пользователя в другой сетевой сегмент просто подключив конец кабеля к другому порту концентратора или коммутатора

Слайд 34

Описание слайда:

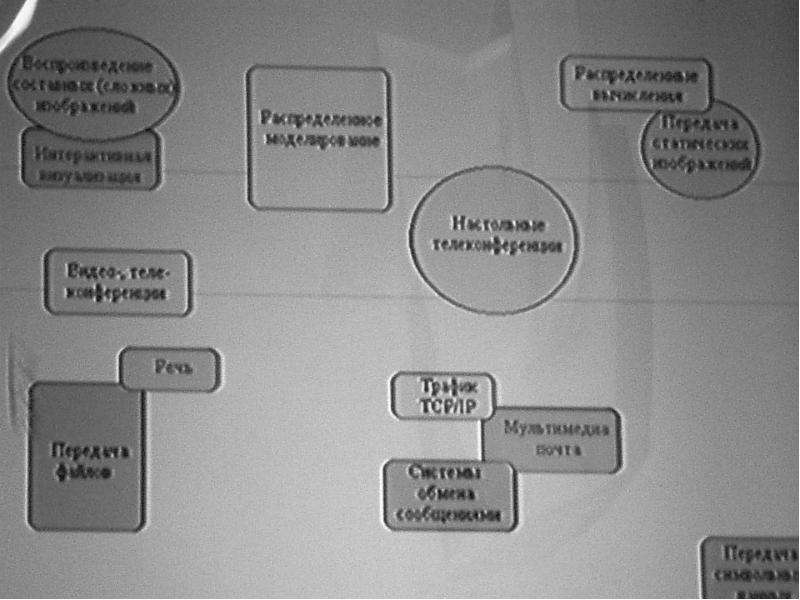

Слайд 35

Описание слайда:

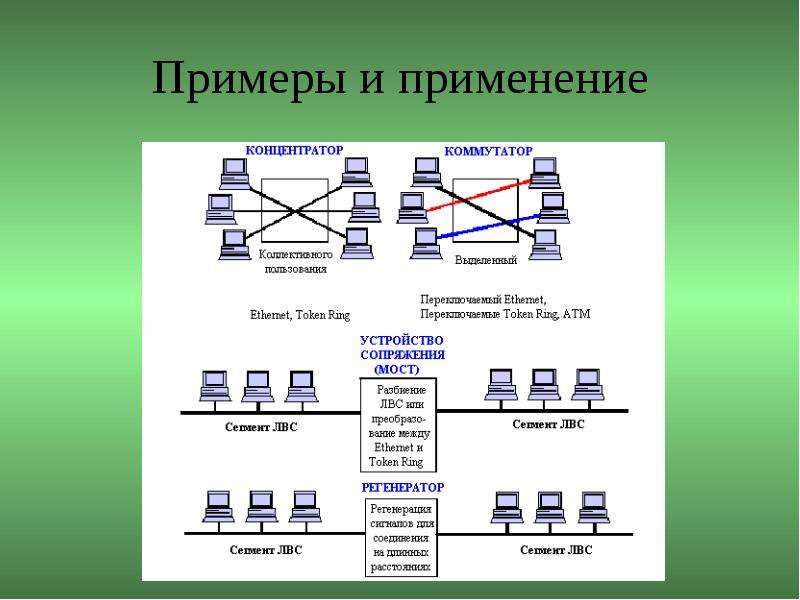

Примеры и применение

Слайд 36

Описание слайда:

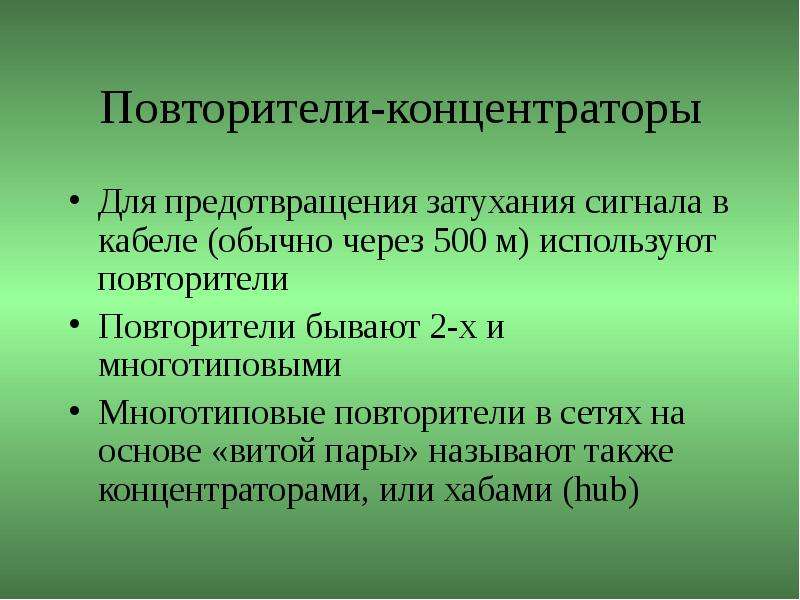

Повторители-концентраторы Для предотвращения затухания сигнала в кабеле (обычно через 500 м) используют повторители Повторители бывают 2-х и многотиповыми Многотиповые повторители в сетях на основе «витой пары» называют также концентраторами, или хабами (hub)

Слайд 37

Описание слайда:

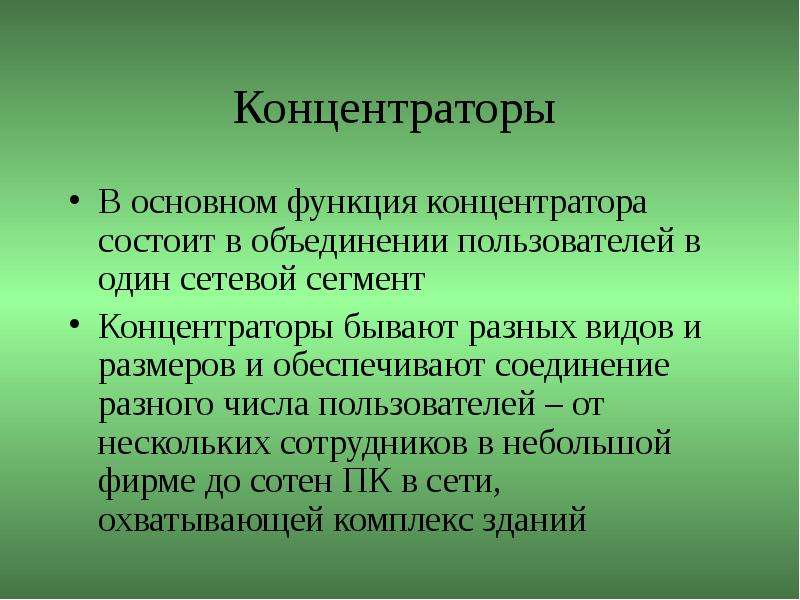

Концентраторы В основном функция концентратора состоит в объединении пользователей в один сетевой сегмент Концентраторы бывают разных видов и размеров и обеспечивают соединение разного числа пользователей – от нескольких сотрудников в небольшой фирме до сотен ПК в сети, охватывающей комплекс зданий

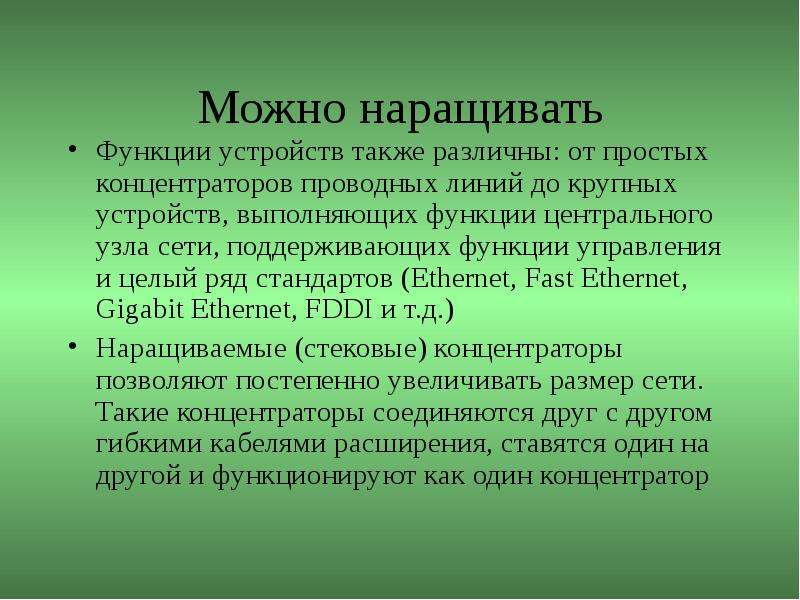

Слайд 38

Описание слайда:

Можно наращивать Функции устройств также различны: от простых концентраторов проводных линий до крупных устройств, выполняющих функции центрального узла сети, поддерживающих функции управления и целый ряд стандартов (Ethernet, Fast Ethernet, Gigabit Ethernet, FDDI и т.д.) Наращиваемые (стековые) концентраторы позволяют постепенно увеличивать размер сети. Такие концентраторы соединяются друг с другом гибкими кабелями расширения, ставятся один на другой и функционируют как один концентратор

Слайд 39

Описание слайда:

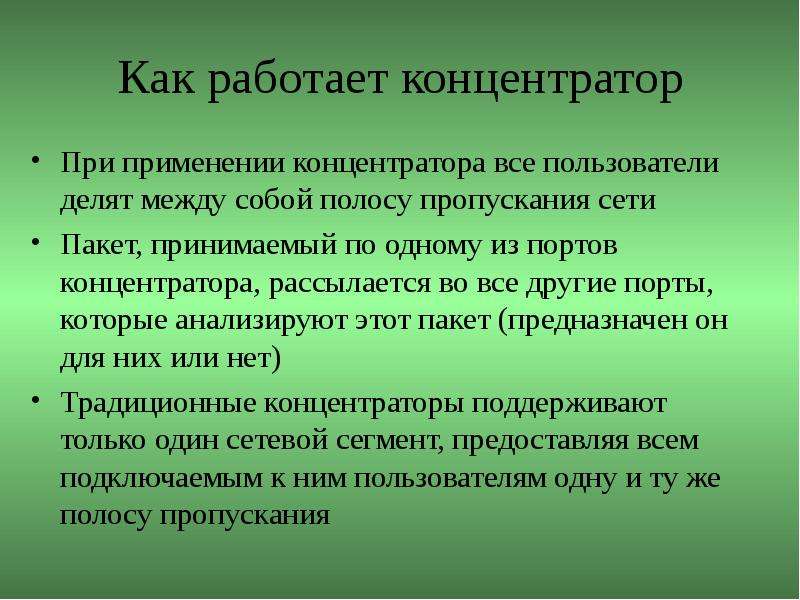

Как работает концентратор При применении концентратора все пользователи делят между собой полосу пропускания сети Пакет, принимаемый по одному из портов концентратора, рассылается во все другие порты, которые анализируют этот пакет (предназначен он для них или нет) Традиционные концентраторы поддерживают только один сетевой сегмент, предоставляя всем подключаемым к ним пользователям одну и ту же полосу пропускания

Слайд 40

Описание слайда:

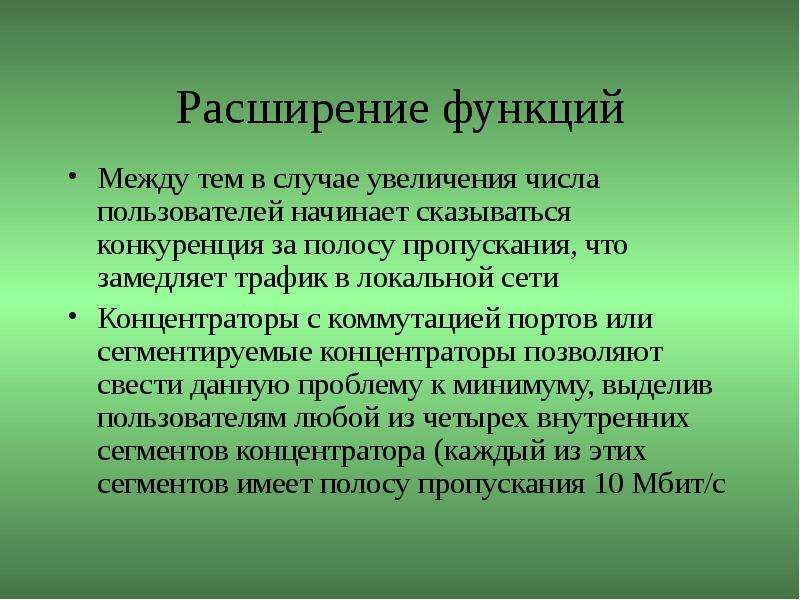

Расширение функций Между тем в случае увеличения числа пользователей начинает сказываться конкуренция за полосу пропускания, что замедляет трафик в локальной сети Концентраторы с коммутацией портов или сегментируемые концентраторы позволяют свести данную проблему к минимуму, выделив пользователям любой из четырех внутренних сегментов концентратора (каждый из этих сегментов имеет полосу пропускания 10 Мбит/с

Слайд 41

Описание слайда:

Оборудование сети

Слайд 42

Описание слайда:

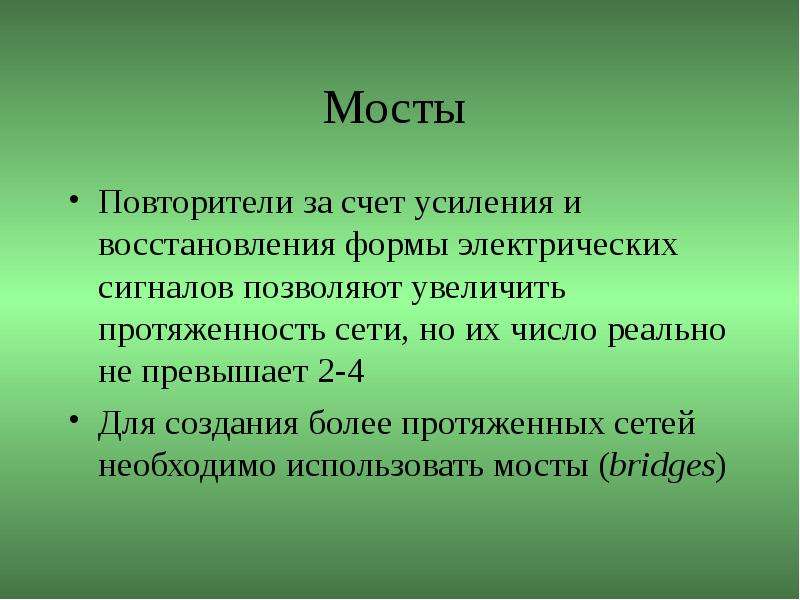

Мосты Повторители за счет усиления и восстановления формы электрических сигналов позволяют увеличить протяженность сети, но их число реально не превышает 2-4 Для создания более протяженных сетей необходимо использовать мосты (bridges)

Слайд 43

Описание слайда:

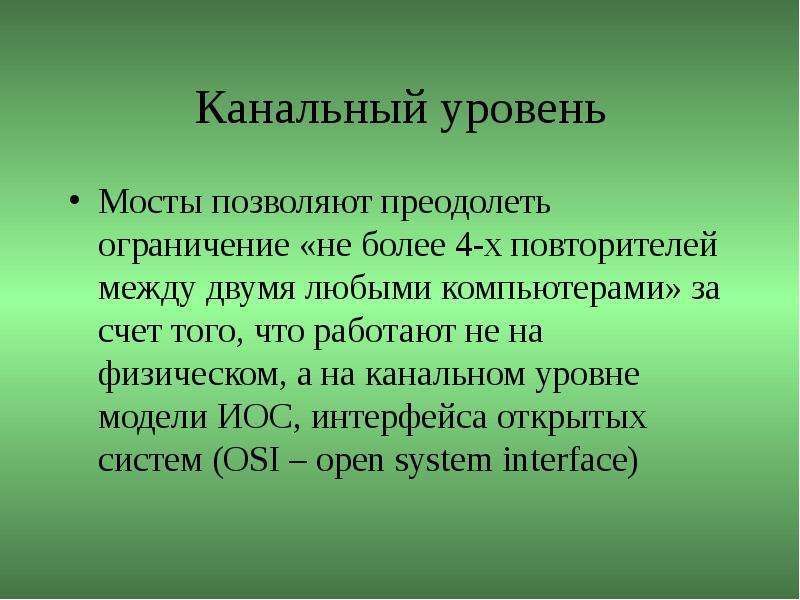

Канальный уровень Мосты позволяют преодолеть ограничение «не более 4-х повторителей между двумя любыми компьютерами» за счет того, что работают не на физическом, а на канальном уровне модели ИОС, интерфейса открытых систем (OSI – open system interface)

Слайд 44

Описание слайда:

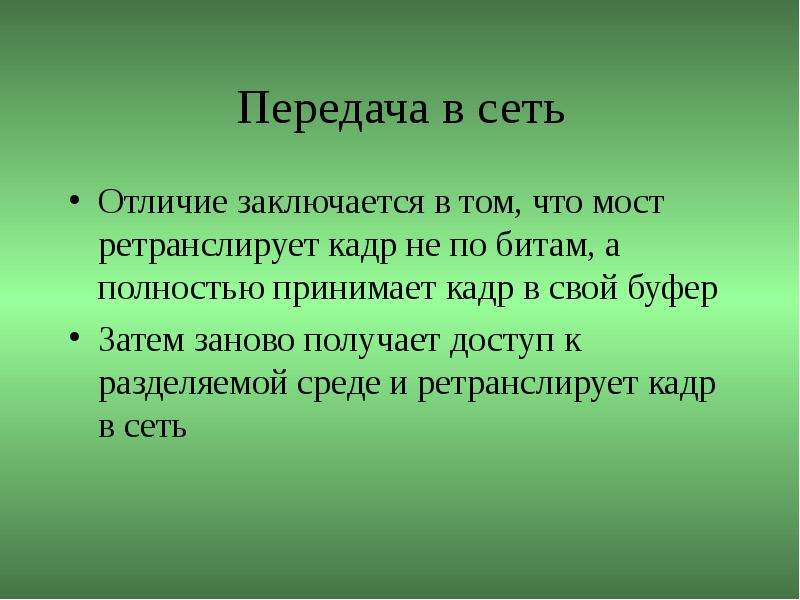

Передача в сеть Отличие заключается в том, что мост ретранслирует кадр не по битам, а полностью принимает кадр в свой буфер Затем заново получает доступ к разделяемой среде и ретранслирует кадр в сеть

Слайд 45

Описание слайда:

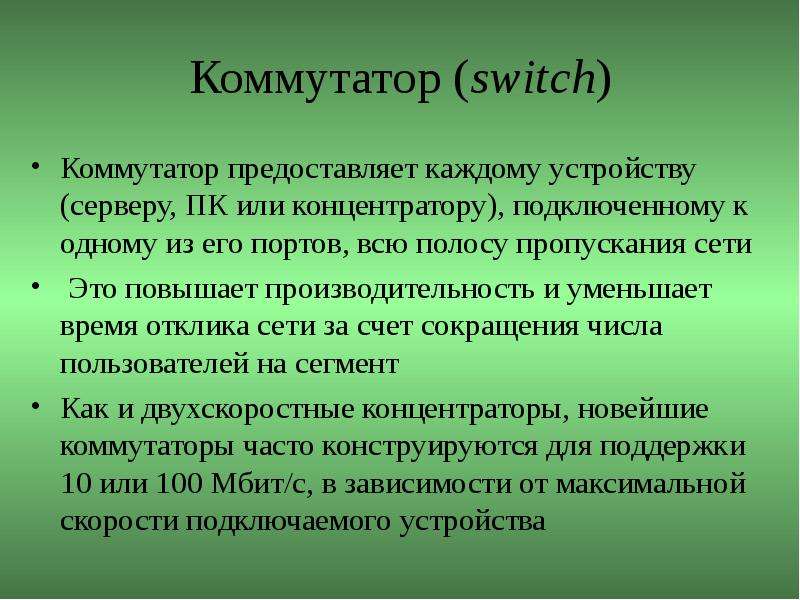

Коммутатор (switch) Коммутатор предоставляет каждому устройству (серверу, ПК или концентратору), подключенному к одному из его портов, всю полосу пропускания сети Это повышает производительность и уменьшает время отклика сети за счет сокращения числа пользователей на сегмент Как и двухскоростные концентраторы, новейшие коммутаторы часто конструируются для поддержки 10 или 100 Мбит/с, в зависимости от максимальной скорости подключаемого устройства

Слайд 46

Описание слайда:

Как работает коммутатор Коммутаторы предают пакеты только целевому устройству (адресату), так как знают МАС – адрес (Media Access Control) в ИОС каждого подключенного устройства В результате уменьшается трафик и повышается общая пропускная способность

Слайд 47

Описание слайда:

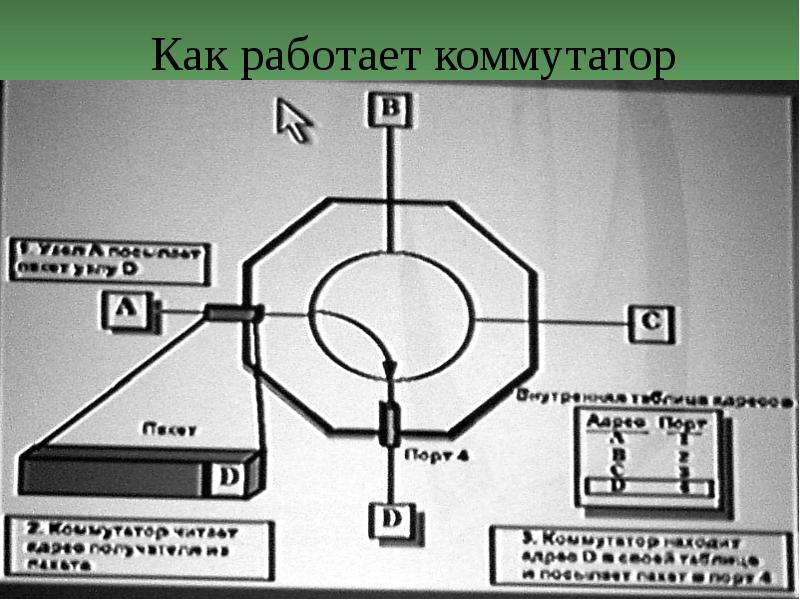

Как работает коммутатор

Слайд 48

Описание слайда:

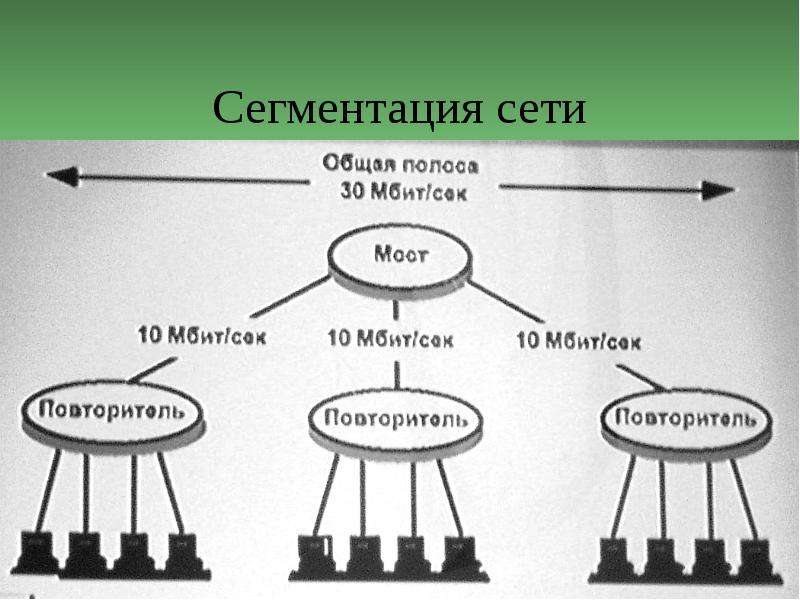

Сегментация сети

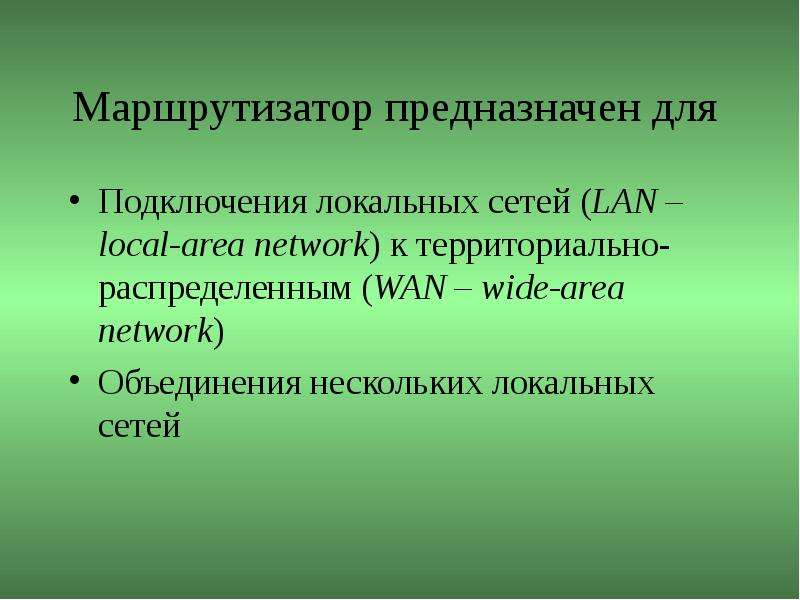

Слайд 49

Описание слайда:

Маршрутизатор предназначен для Подключения локальных сетей (LAN – local-area network) к территориально-распределенным (WAN – wide-area network) Объединения нескольких локальных сетей

Слайд 50

Описание слайда:

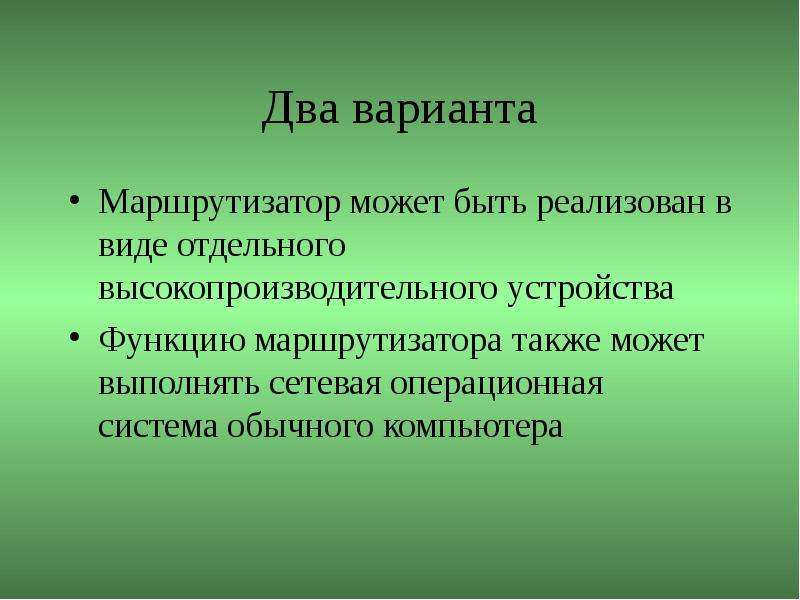

Два варианта Маршрутизатор может быть реализован в виде отдельного высокопроизводительного устройства Функцию маршрутизатора также может выполнять сетевая операционная система обычного компьютера

Слайд 51

Описание слайда:

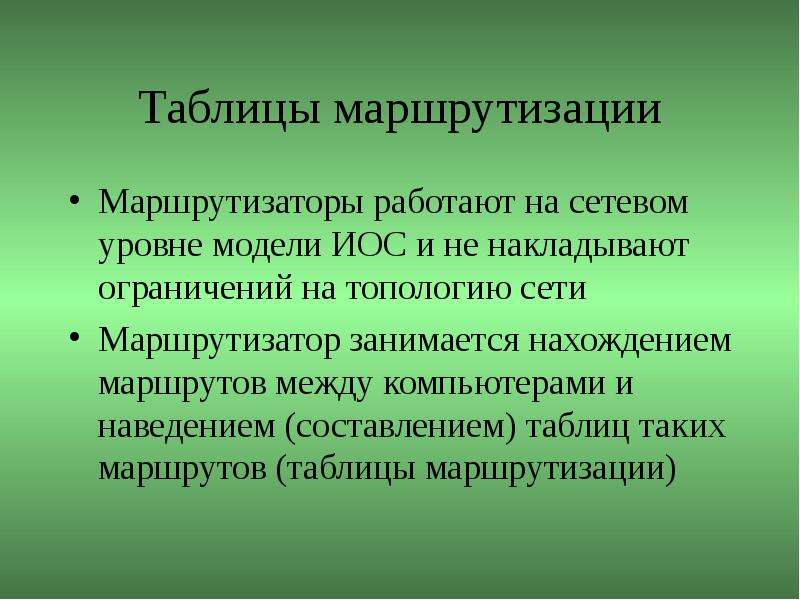

Таблицы маршрутизации Маршрутизаторы работают на сетевом уровне модели ИОС и не накладывают ограничений на топологию сети Маршрутизатор занимается нахождением маршрутов между компьютерами и наведением (составлением) таблиц таких маршрутов (таблицы маршрутизации)

Слайд 52

Описание слайда:

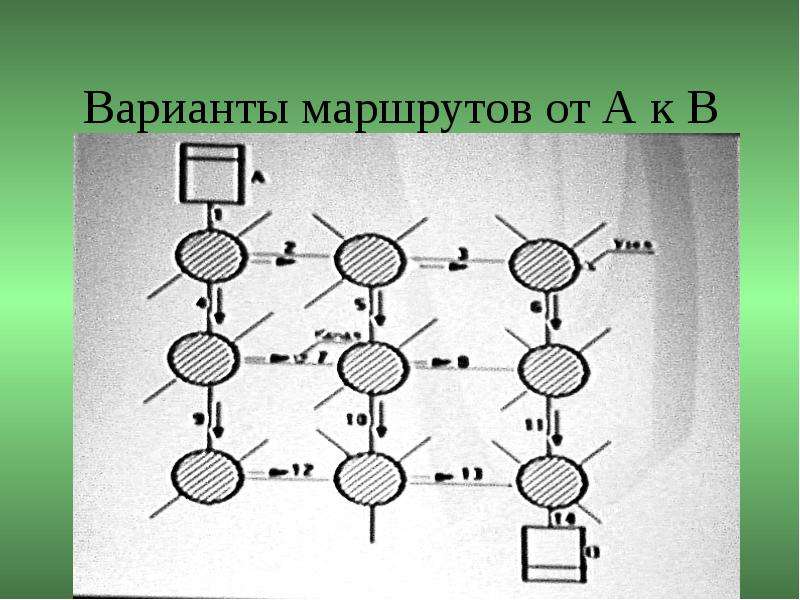

Варианты маршрутов от А к В

Слайд 53

Описание слайда:

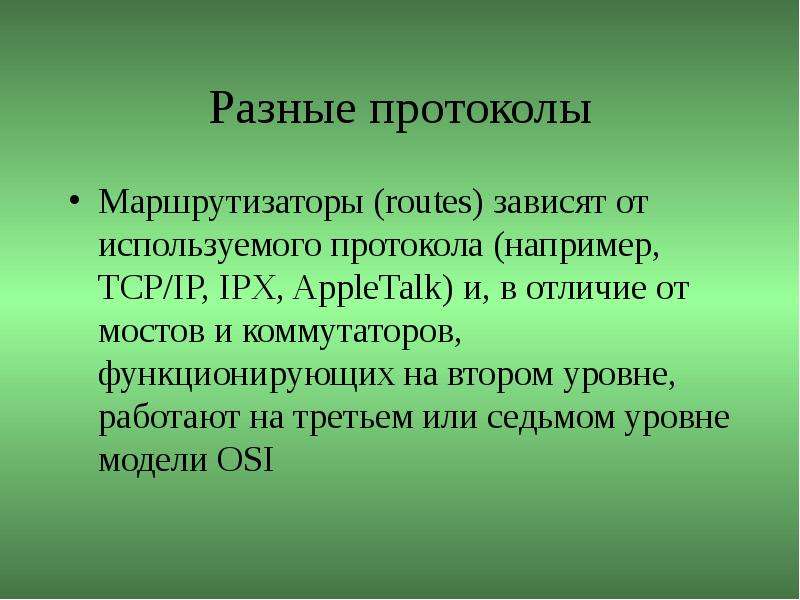

Разные протоколы Маршрутизаторы (routes) зависят от используемого протокола (например, TCP/IP, IPX, AppleTalk) и, в отличие от мостов и коммутаторов, функционирующих на втором уровне, работают на третьем или седьмом уровне модели OSI

Слайд 54

Описание слайда:

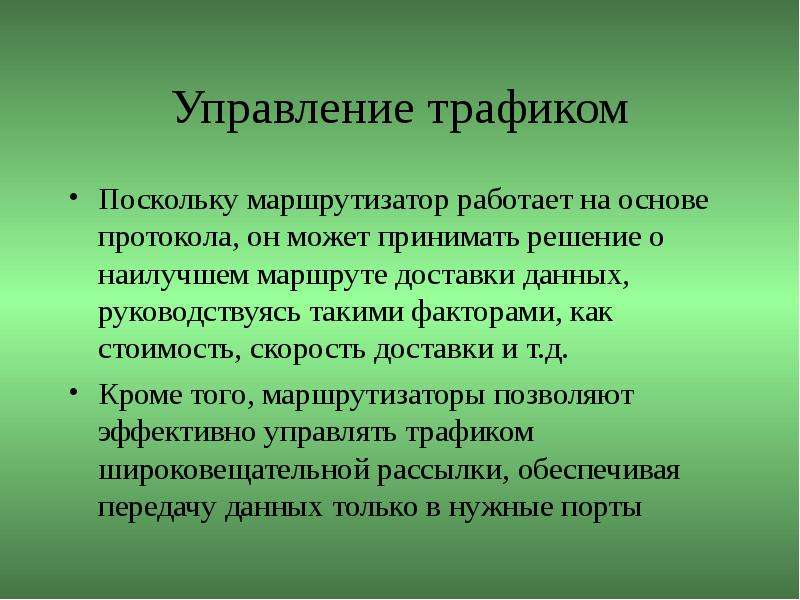

Управление трафиком Поскольку маршрутизатор работает на основе протокола, он может принимать решение о наилучшем маршруте доставки данных, руководствуясь такими факторами, как стоимость, скорость доставки и т.д. Кроме того, маршрутизаторы позволяют эффективно управлять трафиком широковещательной рассылки, обеспечивая передачу данных только в нужные порты

Слайд 55

Описание слайда:

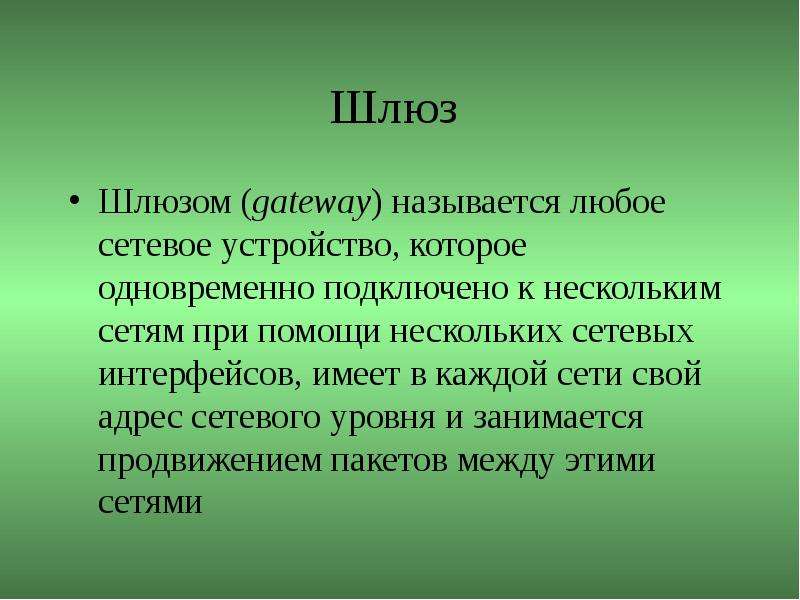

Шлюз Шлюзом (gateway) называется любое сетевое устройство, которое одновременно подключено к нескольким сетям при помощи нескольких сетевых интерфейсов, имеет в каждой сети свой адрес сетевого уровня и занимается продвижением пакетов между этими сетями

Слайд 56

Описание слайда:

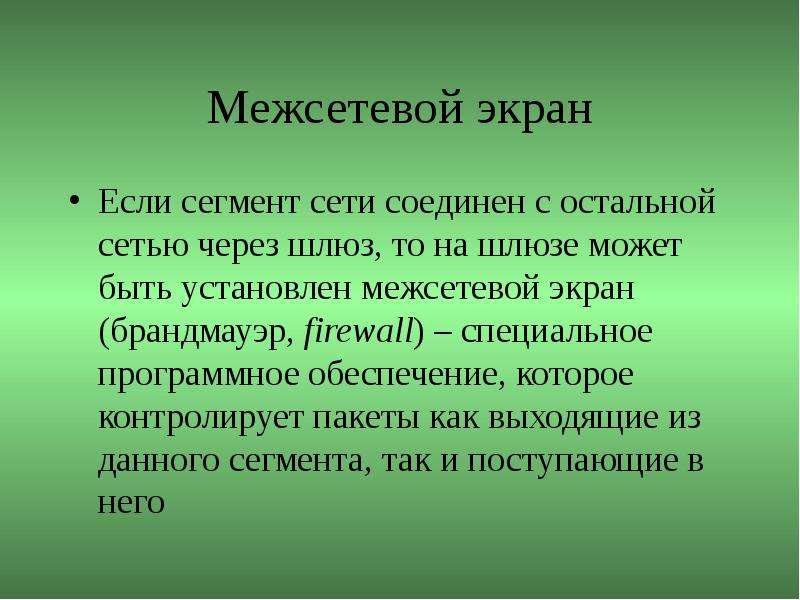

Межсетевой экран Если сегмент сети соединен с остальной сетью через шлюз, то на шлюзе может быть установлен межсетевой экран (брандмауэр, firewall) – специальное программное обеспечение, которое контролирует пакеты как выходящие из данного сегмента, так и поступающие в него
