Вы можете ознакомиться и скачать презентацию на тему Шрифты чертежные. Доклад-сообщение содержит 30 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Шрифты чертежные

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

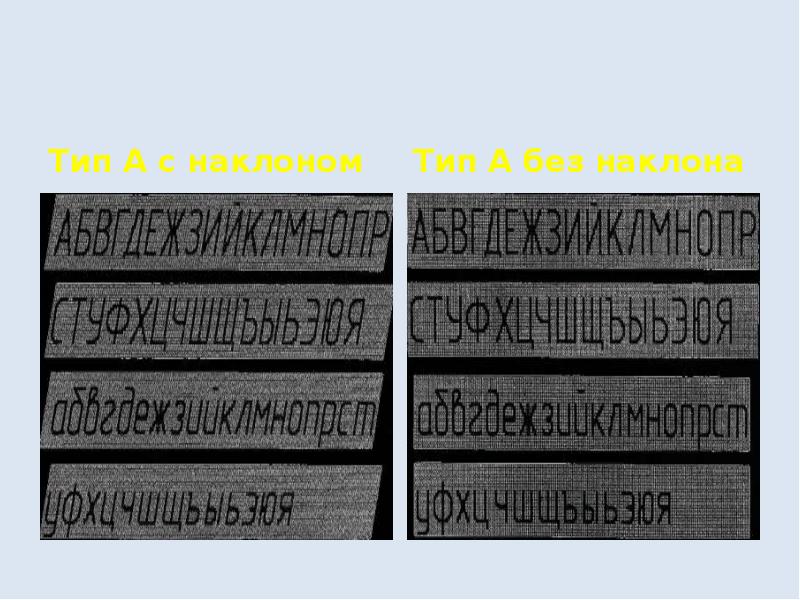

Тип А с наклоном

Слайд 4

Описание слайда:

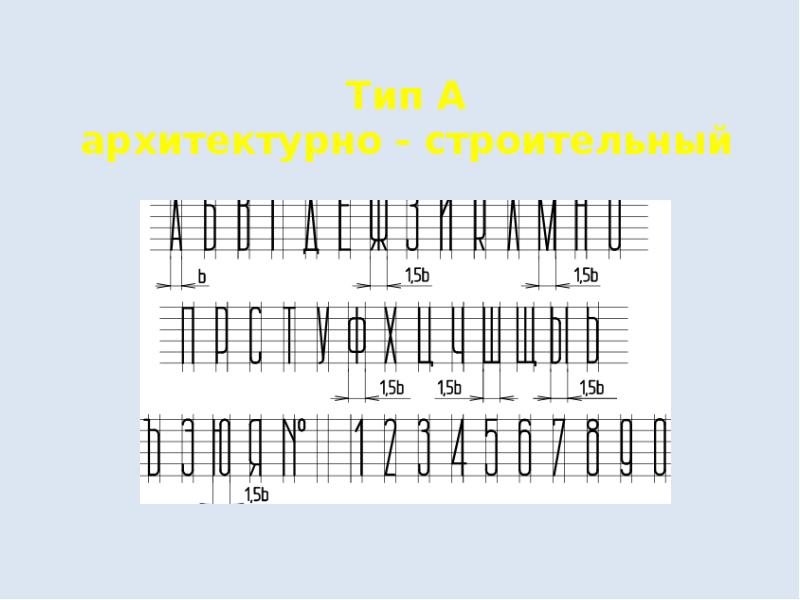

Тип А архитектурно - строительный

Слайд 5

Описание слайда:

Рекомендуется использовать шрифт тип Б с наклоном 75 к основанию строки. Тип Б без наклона

Слайд 6

Описание слайда:

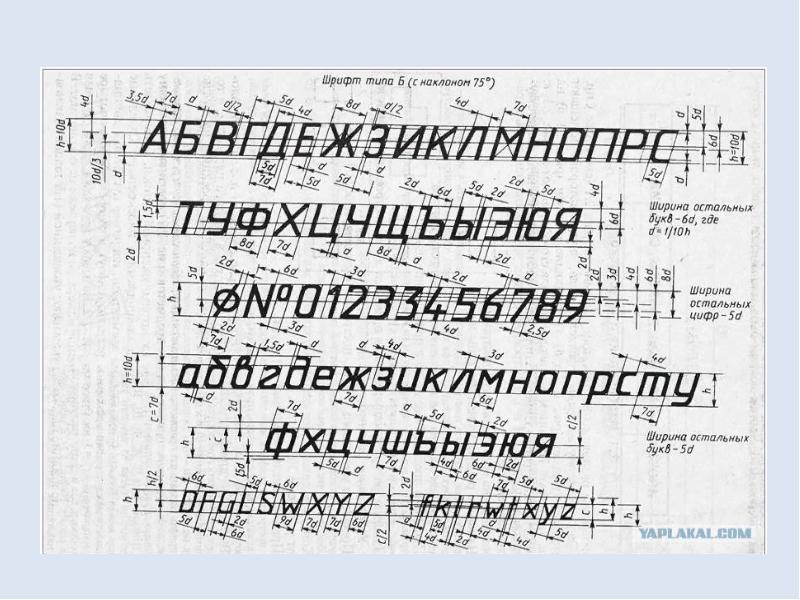

Параметры шрифта

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

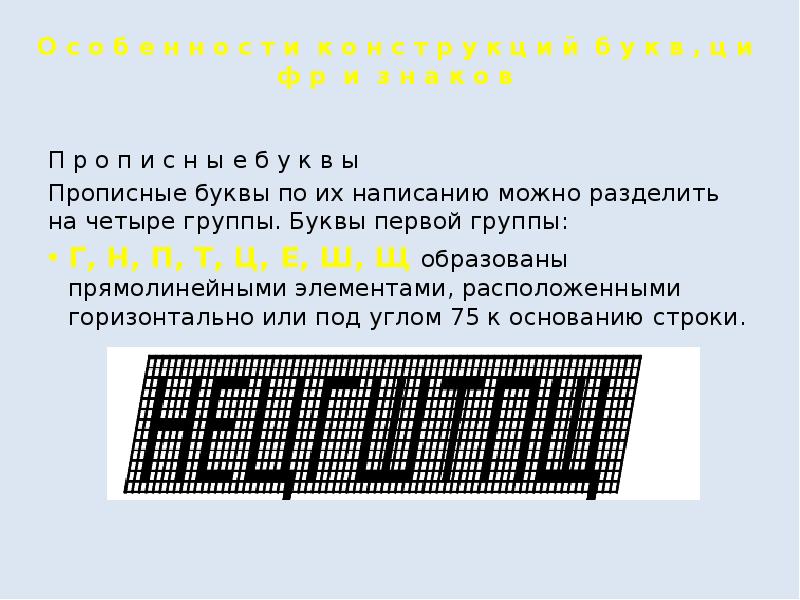

О с о б е н н о с т и к о н с т р у к ц и й б у к в , ц и ф р и з н а к о в П р о п и с н ы е б у к в ы Прописные буквы по их написанию можно разделить на четыре группы. Буквы первой группы: Г, Н, П, Т, Ц, Е, Ш, Щ образованы прямолинейными элементами, расположенными горизонтально или под углом 75 к основанию строки.

Слайд 9

Описание слайда:

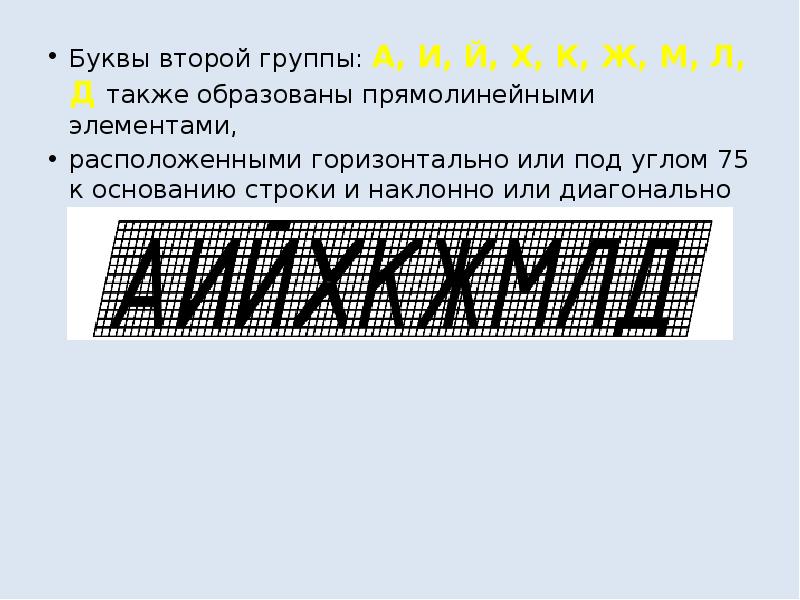

Буквы второй группы: А, И, Й, Х, К, Ж, М, Л, Д также образованы прямолинейными элементами, Буквы второй группы: А, И, Й, Х, К, Ж, М, Л, Д также образованы прямолинейными элементами, расположенными горизонтально или под углом 75 к основанию строки и наклонно или диагонально

Слайд 10

Описание слайда:

Буквы третьей группы: Б, В, Р, У, Ч, Ъ, Ы, Я, С, Э образованы прямолинейными и криволинейными Буквы третьей группы: Б, В, Р, У, Ч, Ъ, Ы, Я, С, Э образованы прямолинейными и криволинейными элементами. Буквы четвертой группы: О, З, Ю, Ф в основном состоят из криволинейных элементов.

Слайд 11

Описание слайда:

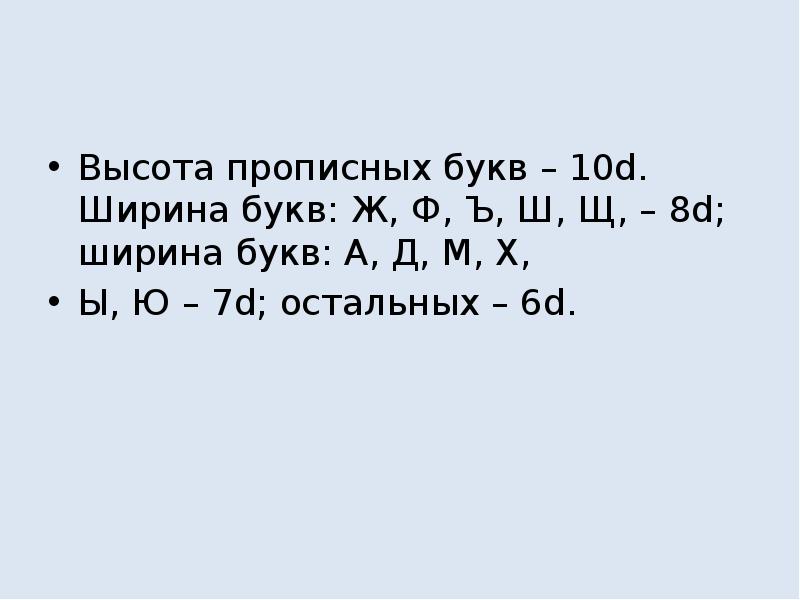

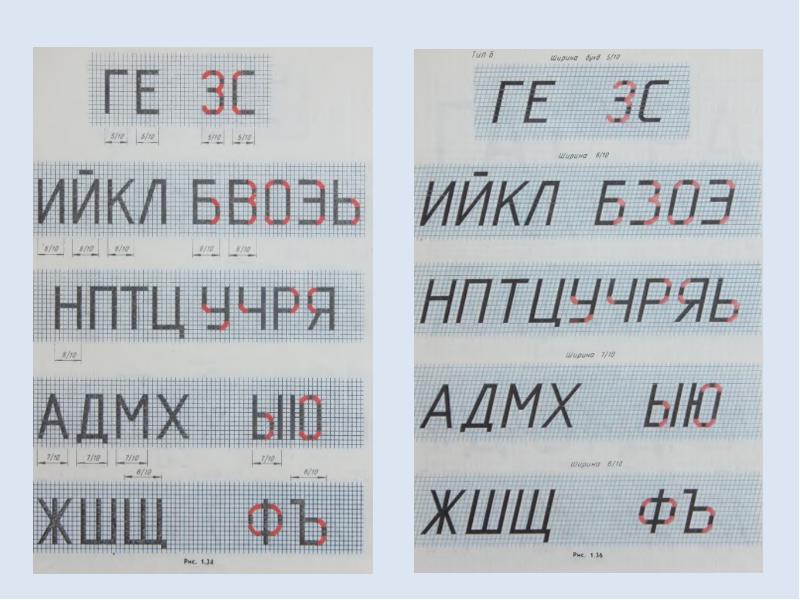

Высота прописных букв – 10d. Ширина букв: Ж, Ф, Ъ, Ш, Щ, – 8d; ширина букв: А, Д, М, Х, Ы, Ю – 7d; остальных – 6d.

Слайд 12

Описание слайда:

Ц и ф р ы По характеру начертания арабские цифры подразделяются на две группы: 1) цифры 1, 4, 7, состоящие только из прямолинейных элементов; 2) цифры 2, 3, 5, 6, 8, 9, 0, состоящие из сочетания прямолинейных и криволинейных элементов. Высота цифр равна высоте прописных букв – 10d. Ширина всех (кроме цифр 1 и 4): – 5d; ширина цифры 4 – 6d; цифры 1 – 3d.

Слайд 13

Описание слайда:

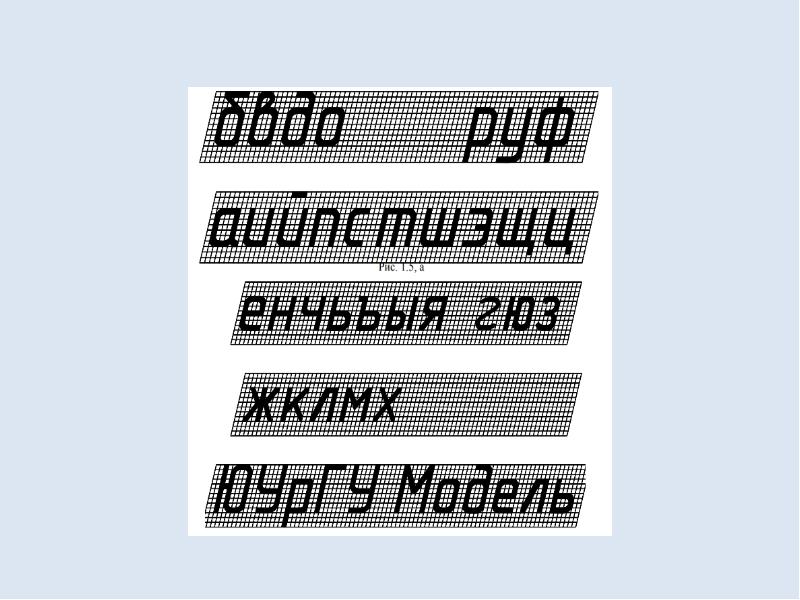

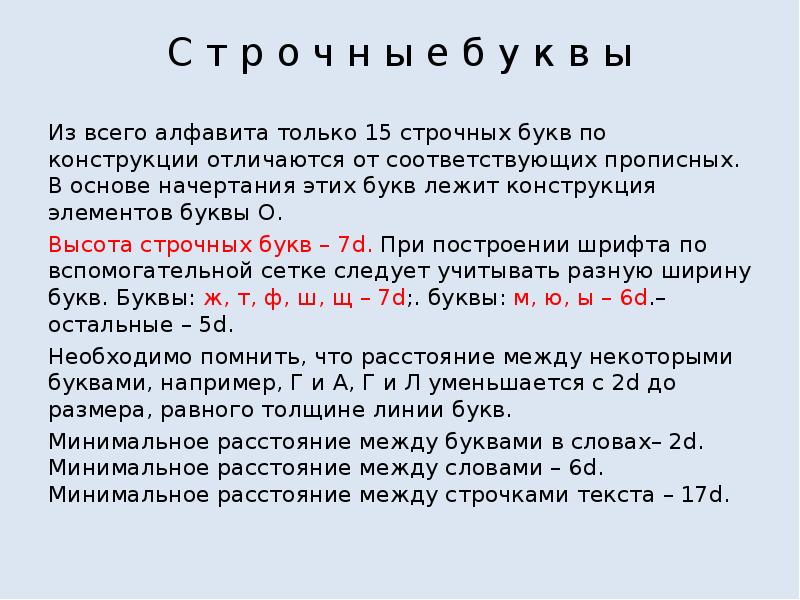

С т р о ч н ы е б у к в ы Из всего алфавита только 15 строчных букв по конструкции отличаются от соответствующих прописных. В основе начертания этих букв лежит конструкция элементов буквы О. Высота строчных букв – 7d. При построении шрифта по вспомогательной сетке следует учитывать разную ширину букв. Буквы: ж, т, ф, ш, щ – 7d;. буквы: м, ю, ы – 6d.– остальные – 5d. Необходимо помнить, что расстояние между некоторыми буквами, например, Г и А, Г и Л уменьшается с 2d до размера, равного толщине линии букв. Минимальное расстояние между буквами в словах– 2d. Минимальное расстояние между словами – 6d. Минимальное расстояние между строчками текста – 17d.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

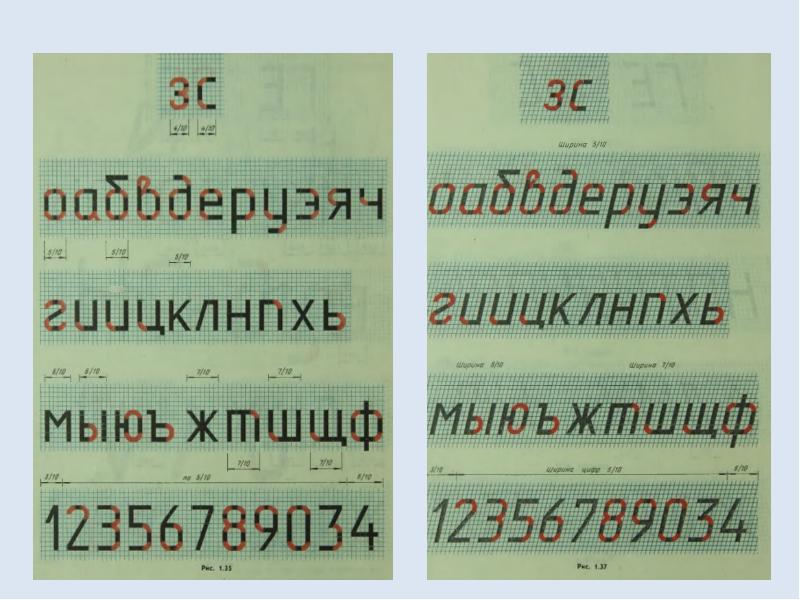

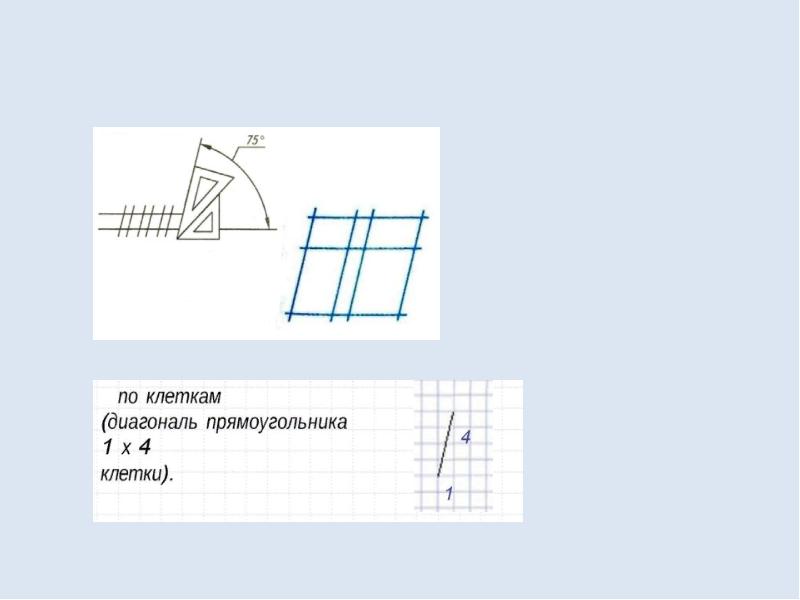

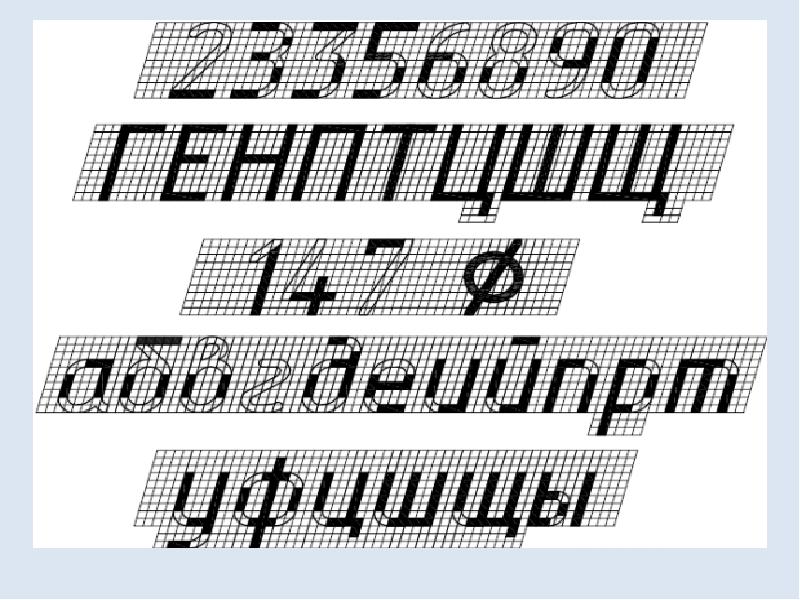

Построение вспомогательной сетки

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Параметры шрифта

Слайд 23

Описание слайда:

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

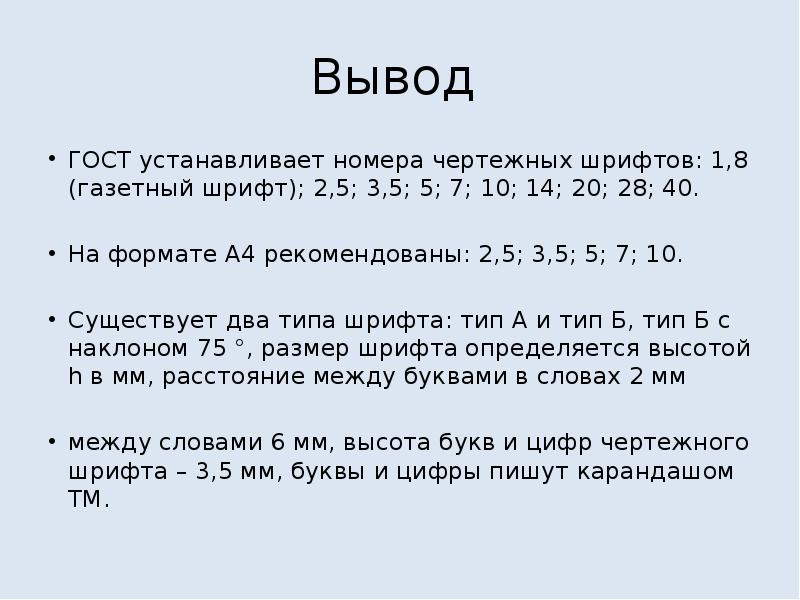

Вывод ГОСТ устанавливает номера чертежных шрифтов: 1,8 (газетный шрифт); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. На формате А4 рекомендованы: 2,5; 3,5; 5; 7; 10. Существует два типа шрифта: тип А и тип Б, тип Б с наклоном 75 °, размер шрифта определяется высотой h в мм, расстояние между буквами в словах 2 мм между словами 6 мм, высота букв и цифр чертежного шрифта – 3,5 мм, буквы и цифры пишут карандашом ТМ.

Слайд 29

Описание слайда:

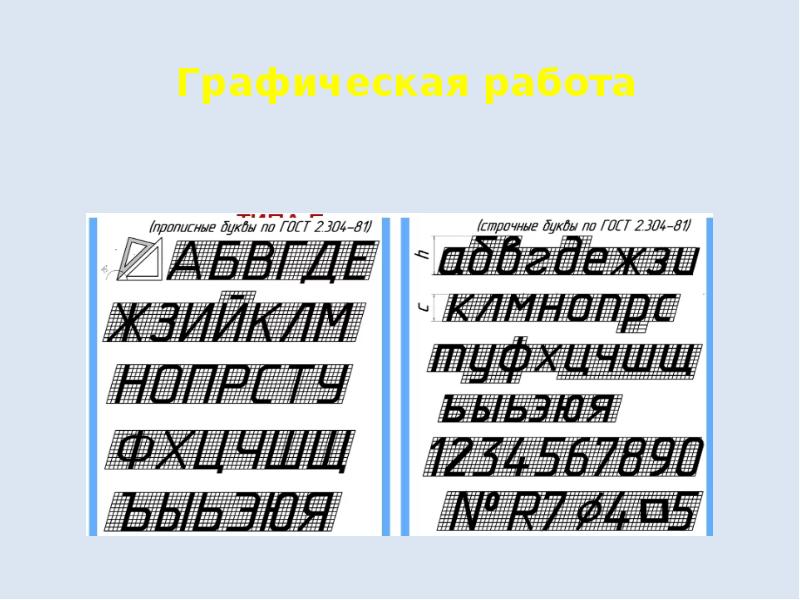

Графическая работа

Слайд 30

Описание слайда:

Параметры шрифта Размер соответствует номеру шрифта h и определяется высотой прописных букв в мм. ГОСТ допускает следующие размеры (высоту прописных букв) шрифта: h = 1,8, 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40
