Слайд 1

Описание слайда:

УЗЛЫ И МЕХАНИЗМЫ ПОЛИГРАФИЧЕСКОГО ОБОРУДОВАНИЯ (УМПО)

Слайд 2

Описание слайда:

План лекции 3.1 Общие положения 3.2 Проверочный расчет зубьев по контактным напряжениям 3.3 Расчет зубьев на изгиб

Слайд 3

Описание слайда:

КИНЕМАТИЧЕСКИЕ ЗУБЧАТЫЕ ПЕРЕДАЧИ практически не нагружены внешними силами, но в процессе работы здесь возникают крутильные и изгибные колебания. Расчеты таких передач выполняются на износостойкость.

Слайд 4

Описание слайда:

СИЛОВЫЕ ЗУБЧАТЫЕ ПЕРЕДАЧИ Поломки зубьев возникают из-за усталости материала; образуются микротрещины, которые постепенно увеличиваются. Интенсивность усталости зависит от уровня нагружений в зубьях, подвергающихся деформации изгиба и смятия в зоне контакта. При недостаточной прочности происходит быстрый износ и разрушение зубьев. Для обеспечения высокой надежности долговечности проводят расчет колес на прочность с учетом усталостных явлений.

Слайд 5

Описание слайда:

ПРОВЕРОЧНЫЙ РАСЧЕТ ЗУБЬЕВ ПО КОНТАКТНЫМ НАПРЯЖЕНИЯМ ЦЕЛЬ предотвратить усталостное выкрашивание поверхностей зубьев, то есть обеспечить контактную выносливость зубьев

Слайд 6

Описание слайда:

Схема контакта двух упругих тел

Слайд 7

Описание слайда:

КОНТАКТНОЕ НАПРЯЖЕНИЕ В ЗУБЧАТОЙ ПАРЕ

Слайд 8

Описание слайда:

РАСЧЕТНАЯ НАГРУЗКА НА ЗУБ

Слайд 9

Описание слайда:

Расчет на контактную прочность

Слайд 10

Описание слайда:

РАСЧЕТ ЗУБЬЕВ НА ИЗГИБ ЦЕЛЬ обеспечить выносливость зуба при изгибе, то есть предотвратить его усталостный излом

Слайд 11

Описание слайда:

СХЕМА ДЕЙСТВИЯ СИЛ

Слайд 12

Описание слайда:

РАСЧЕТ ИЗГИБАЮЩЕГО НАПРЯЖЕНИЯ

Слайд 13

Описание слайда:

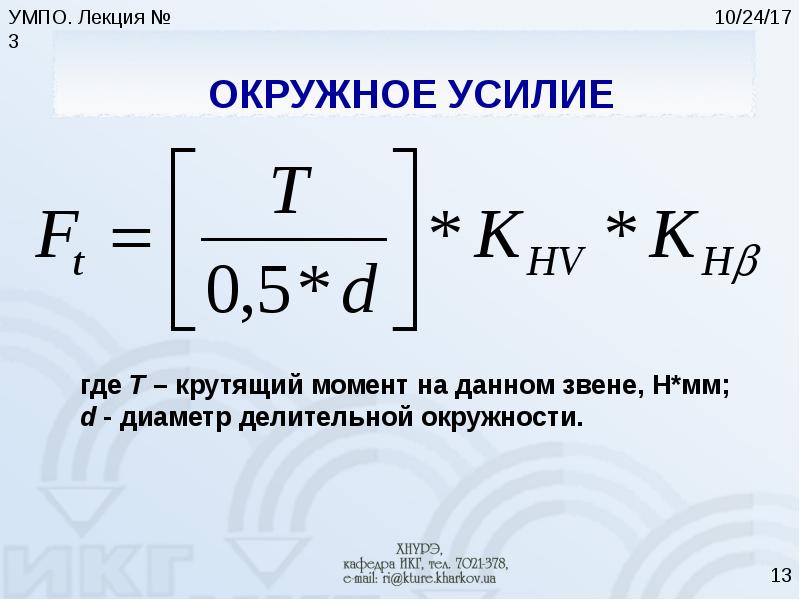

ОКРУЖНОЕ УСИЛИЕ

Слайд 14

Описание слайда:

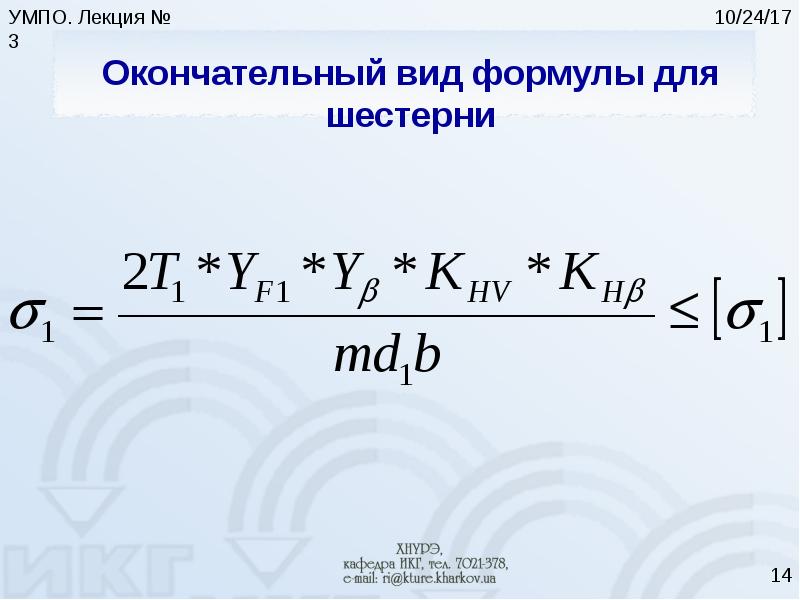

Окончательный вид формулы для шестерни

Слайд 15

Описание слайда:

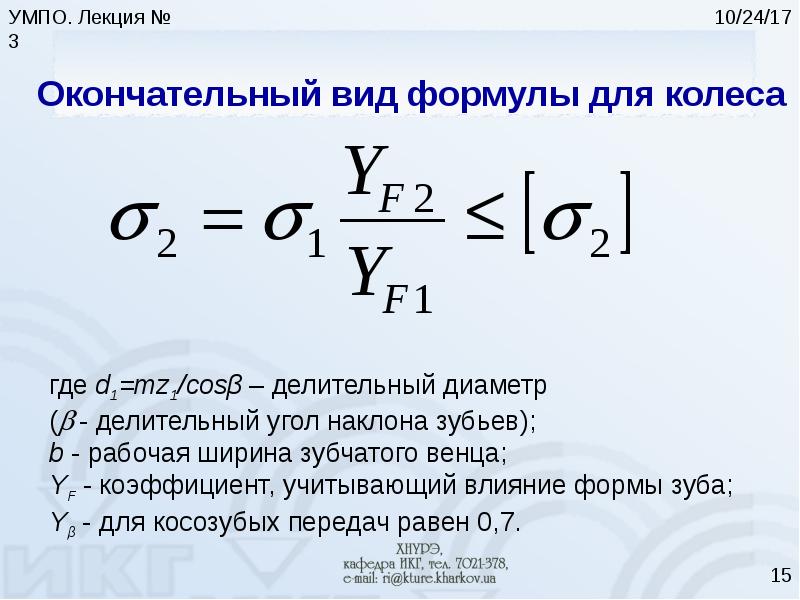

Окончательный вид формулы для колеса

Слайд 16

Описание слайда:

РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА 1. Тексты лекций по курсу «Узлы и механизмы полиграфического оборудования» для студентов специальности КТСИПП/ Манаков В.П. – Харьков: ХНУРЭ, 2003. – 135 с. (Электронный вариант) 2. Красковский Е. А., Дружинин Ю. А., Филатова Е. М. Расчет и конструирование механизмов приборов и вычислительных систем: Учеб. Пособие для приборостроит. спец. вузов/Под ред. Ю. А. Дружинина. – 2-е изд., перераб. и доп.. – М.: Высш. шк., 1991. – 480 с.

Слайд 17

Описание слайда:

ВОПРОСЫ ДЛЯ САМОПРОВЕРКИ Назовите классификацию зубчатых передач по условиям эксплуатации. Назовите причины и характер возникновения дефектов в силовых и кинематических передачах Объясните методику расчета зубьев по контактным напряжениям Объясните методику расчета зубьев на изгиб
