Слайд 1

Описание слайда:

Структурная геология и геологическое картирование Лекция № 2 «Слой, слоистость. Горизонтальное залегание»

Слайд 2

Описание слайда:

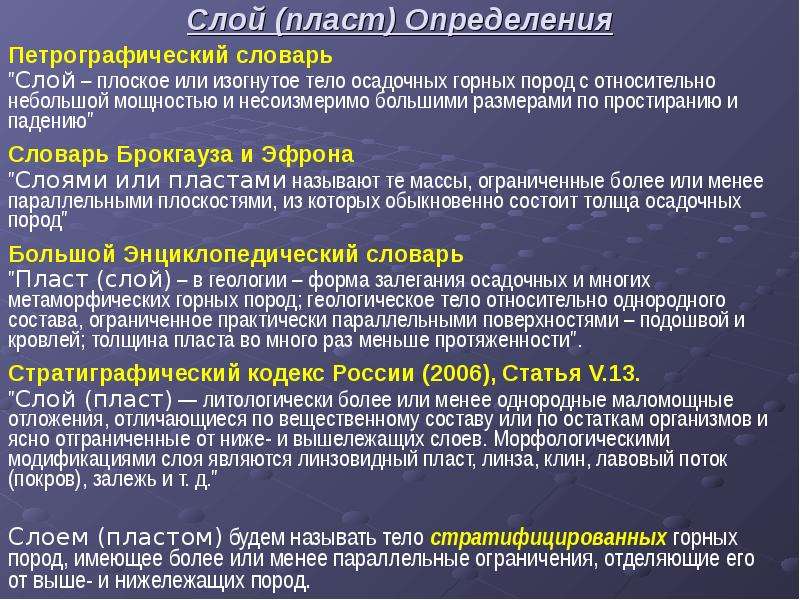

Слой (пласт) Определения Петрографический словарь "Слой – плоское или изогнутое тело осадочных горных пород с относительно небольшой мощностью и несоизмеримо большими размерами по простиранию и падению" Словарь Брокгауза и Эфрона "Слоями или пластами называют те массы, ограниченные более или менее параллельными плоскостями, из которых обыкновенно состоит толща осадочных пород" Большой Энциклопедический словарь "Пласт (слой) – в геологии – форма залегания осадочных и многих метаморфических горных пород; геологическое тело относительно однородного состава, ограниченное практически параллельными поверхностями – подошвой и кровлей; толщина пласта во много раз меньше протяженности". Стратиграфический кодекс России (2006), Статья V.13. "Слой (пласт) — литологически более или менее однородные маломощные отложения, отличающиеся по вещественному составу или по остаткам организмов и ясно отграниченные от ниже- и вышележащих слоев. Морфологическими модификациями слоя являются линзовидный пласт, линза, клин, лавовый поток (покров), залежь и т. д."

Слайд 3

Описание слайда:

Закон Стено Нильс Стенсен (Николаус Стено, или Стенон) 1638 – 1686

Слайд 4

Описание слайда:

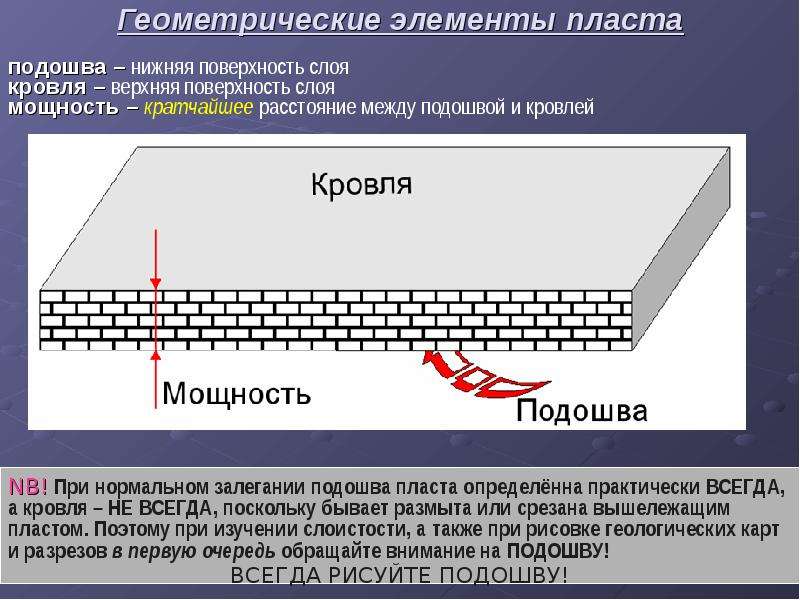

Геометрические элементы пласта подошва – нижняя поверхность слоя кровля – верхняя поверхность слоя мощность – кратчайшее расстояние между подошвой и кровлей

Слайд 5

Описание слайда:

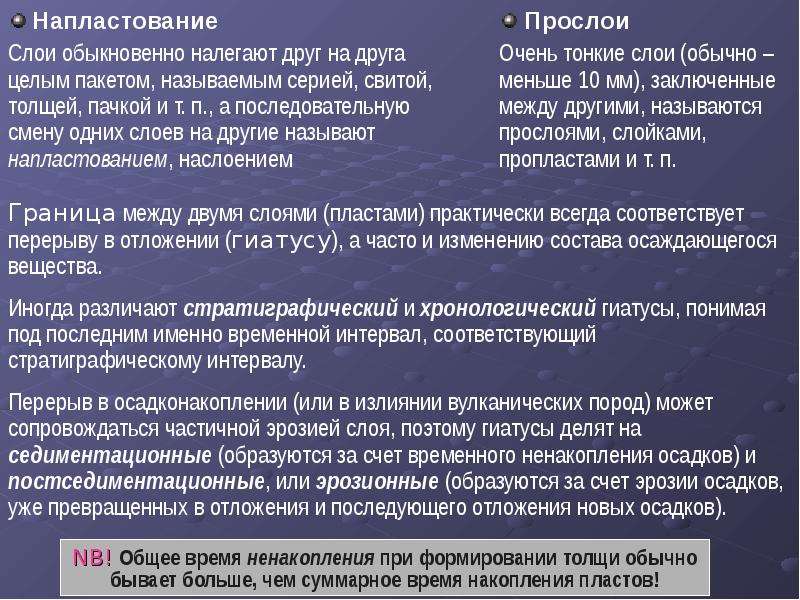

Напластование Напластование Слои обыкновенно налегают друг на друга целым пакетом, называемым серией, свитой, толщей, пачкой и т. п., а последовательную смену одних слоев на другие называют напластованием, наслоением

Слайд 6

Описание слайда:

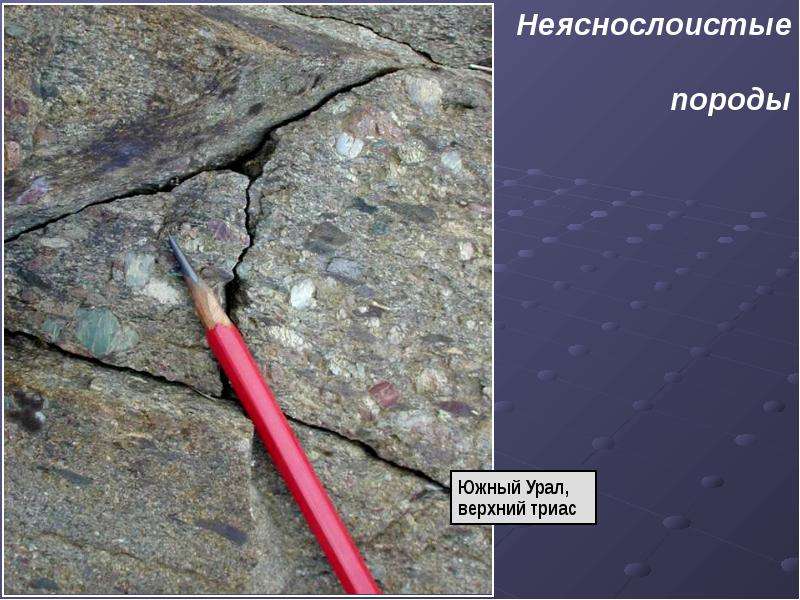

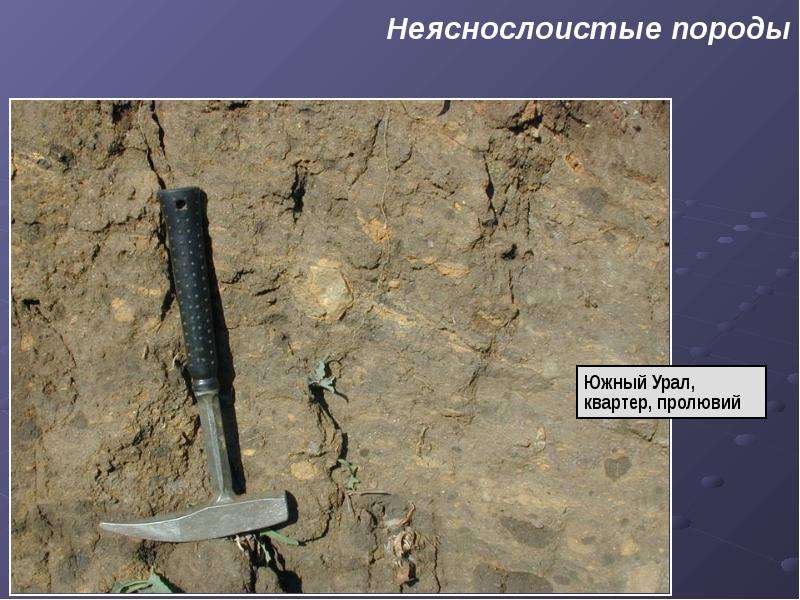

Неяснослоистые породы

Слайд 7

Описание слайда:

Неяснослоистые породы

Слайд 8

Описание слайда:

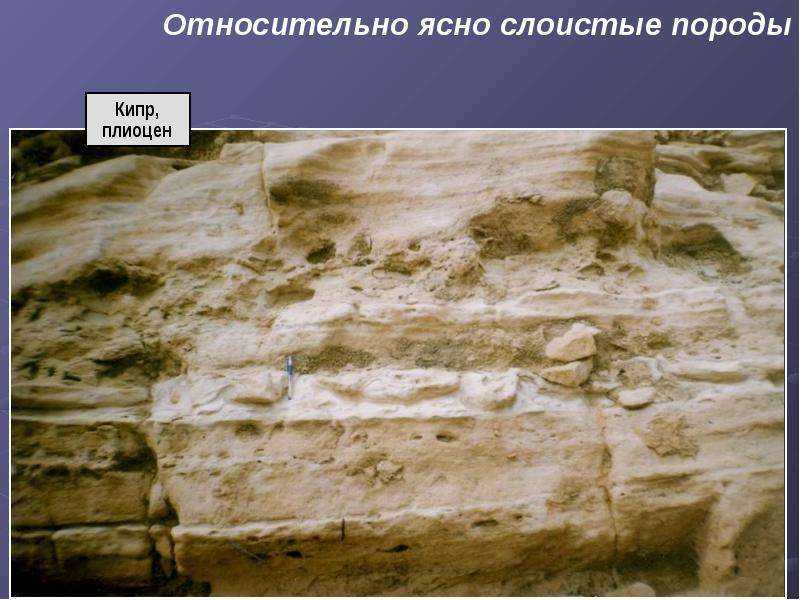

Относительно ясно слоистые породы

Слайд 9

Описание слайда:

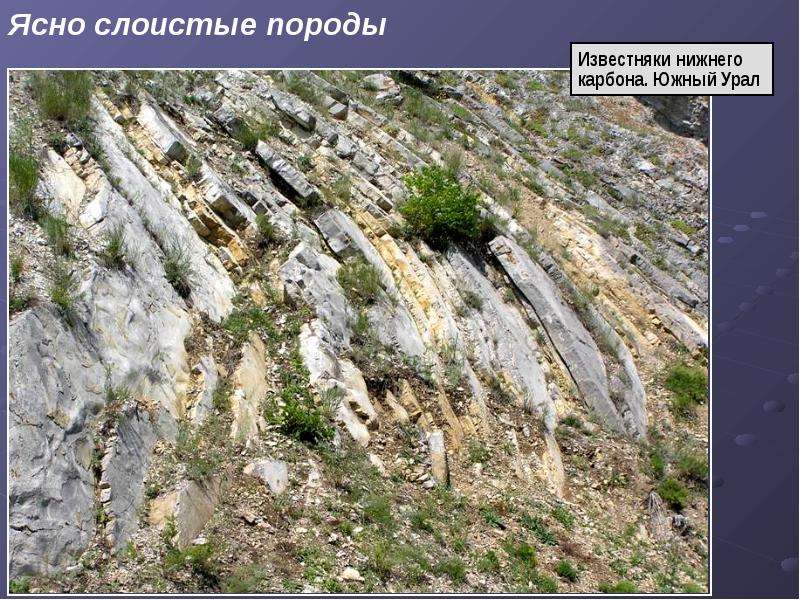

Ясно слоистые породы

Слайд 10

Описание слайда:

Ясно слоистые породы

Слайд 11

Описание слайда:

Морфологические и генетические типы слоистости Морфологические типы слоистости теснейшим образом связаны с генетическими типами, именно генезис отложений во многом определяет морфологию образующихся пластов и строение поверхностей напластования.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

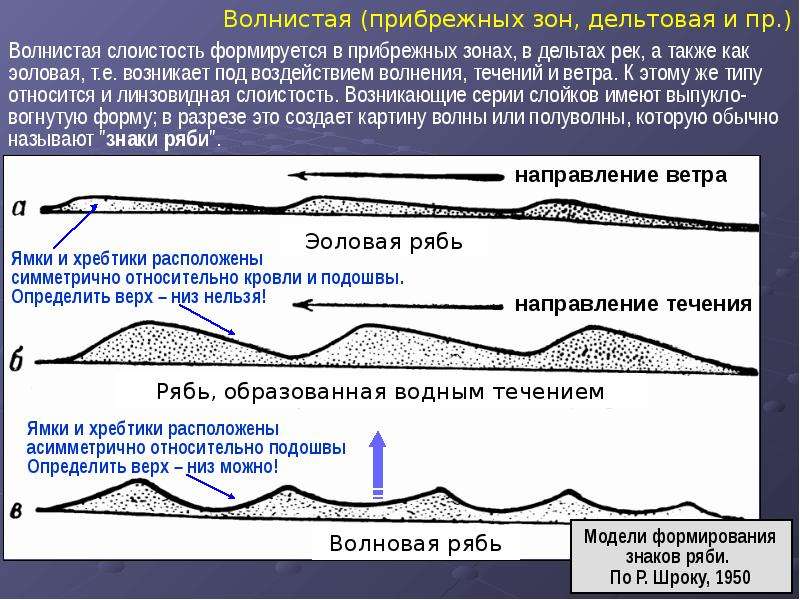

Волнистая (прибрежных зон, дельтовая и пр.) Волнистая (прибрежных зон, дельтовая и пр.) Волнистая слоистость формируется в прибрежных зонах, в дельтах рек, а также как эоловая, т.е. возникает под воздействием волнения, течений и ветра. К этому же типу относится и линзовидная слоистость. Возникающие серии слойков имеют выпукло-вогнутую форму; в разрезе это создает картину волны или полуволны, которую обычно называют "знаки ряби".

Слайд 24

Описание слайда:

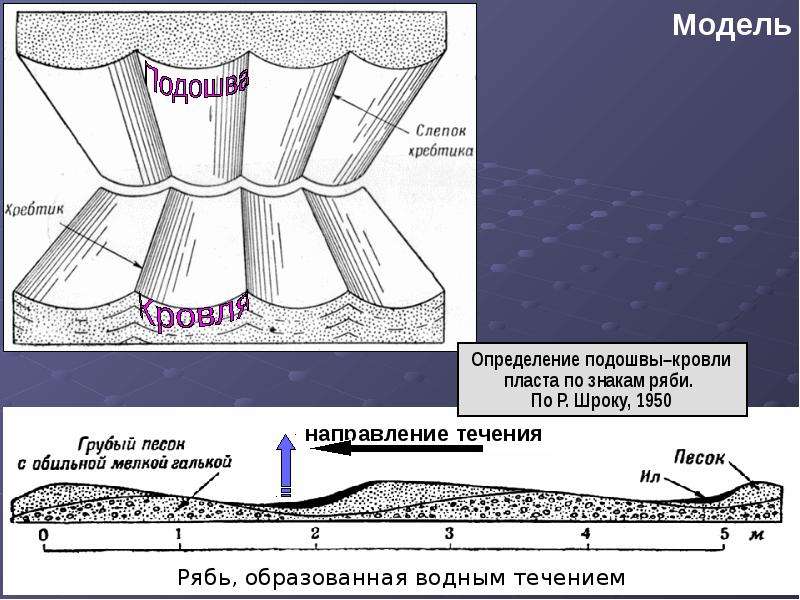

Модель Модель

Слайд 25

Описание слайда:

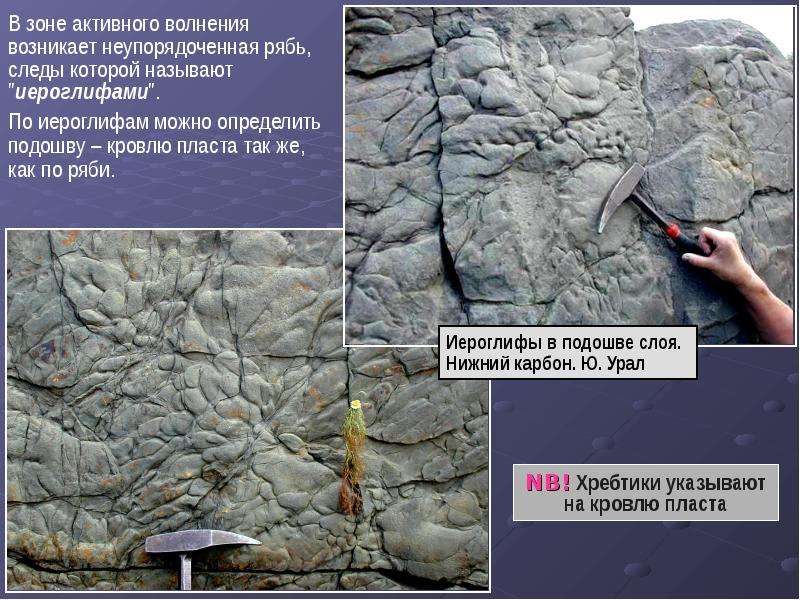

В зоне активного волнения возникает неупорядоченная рябь, следы которой называют "иероглифами". В зоне активного волнения возникает неупорядоченная рябь, следы которой называют "иероглифами". По иероглифам можно определить подошву – кровлю пласта так же, как по ряби.

Слайд 26

Описание слайда:

Разрез нижнего карбона в этой складке перевернут Разрез нижнего карбона в этой складке перевернут

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

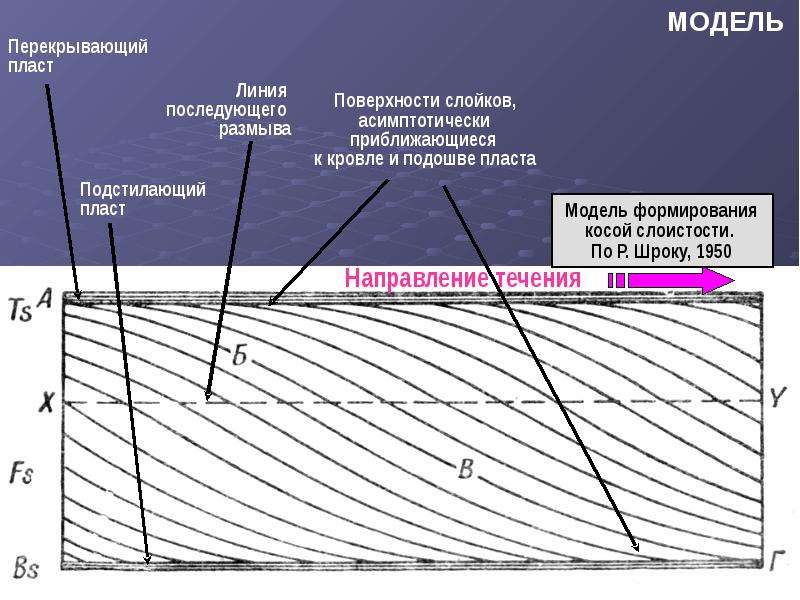

МОДЕЛЬ

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

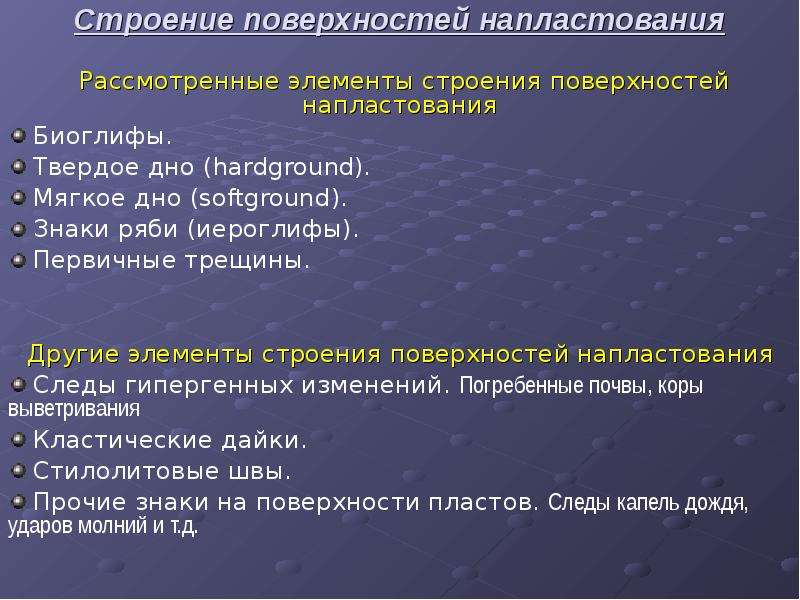

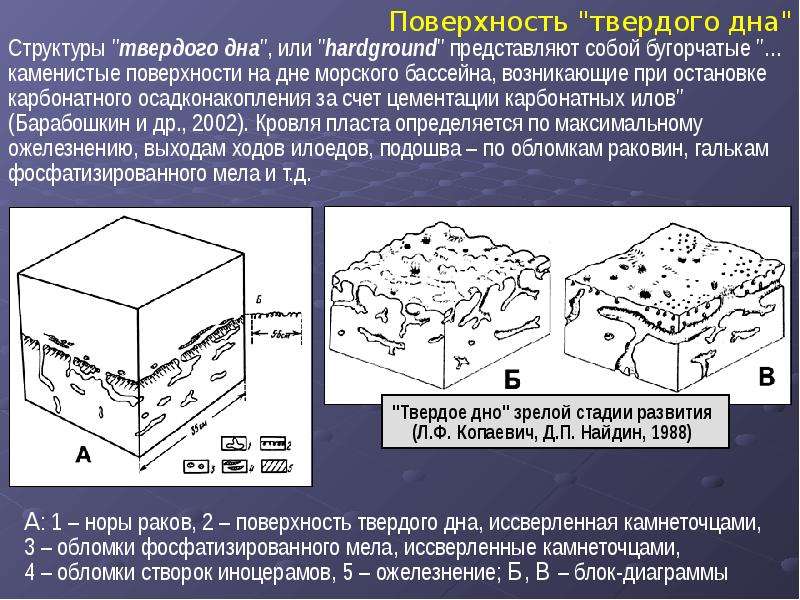

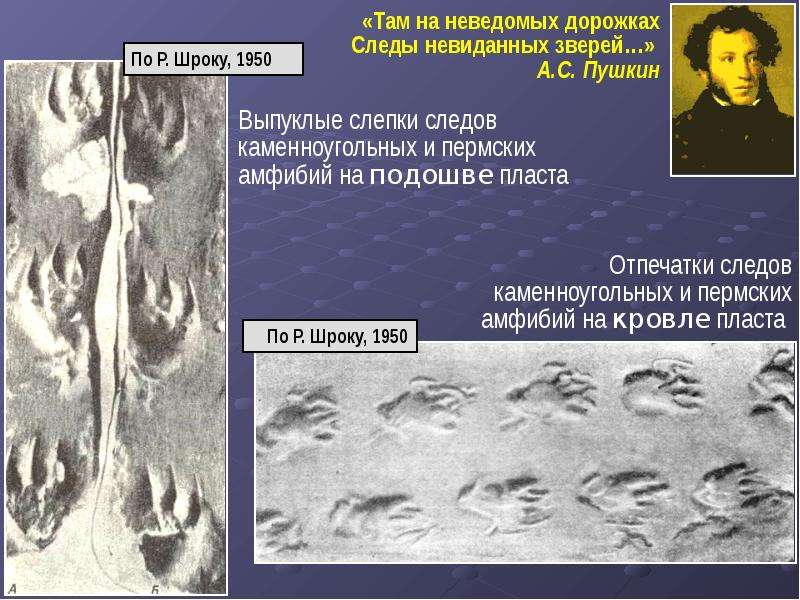

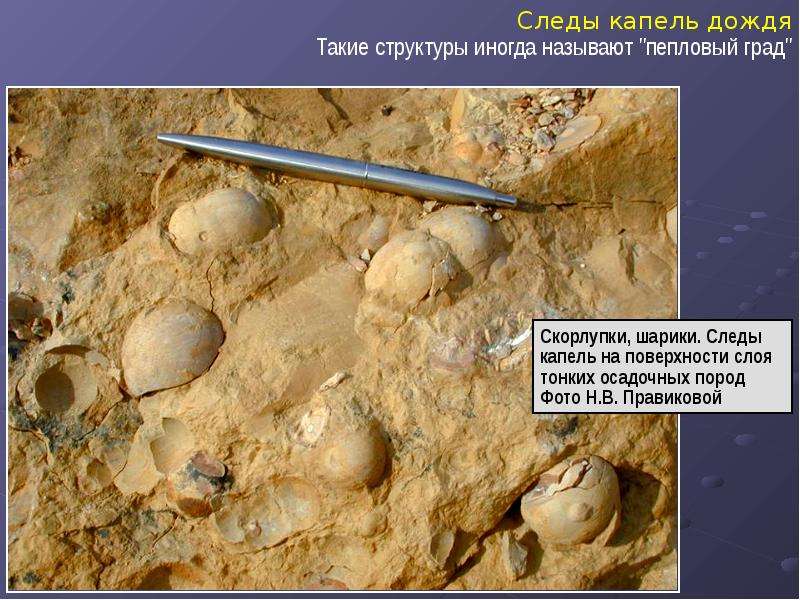

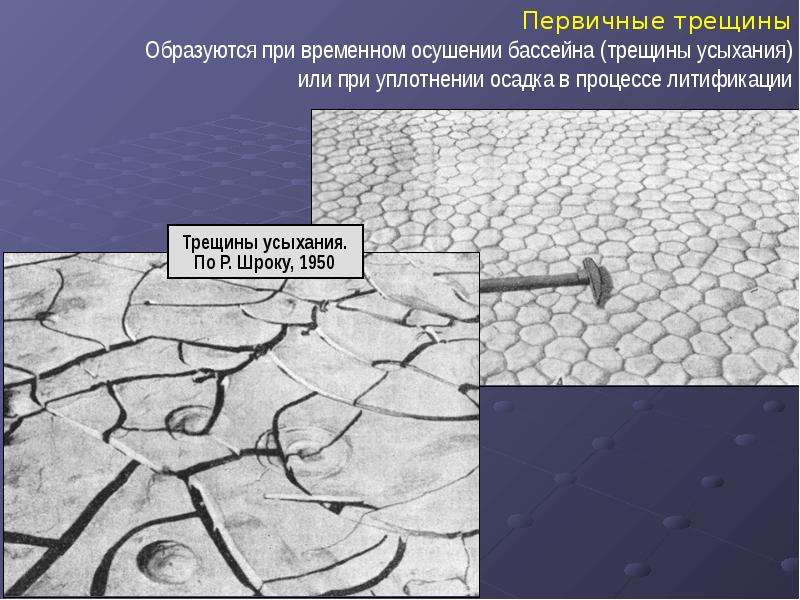

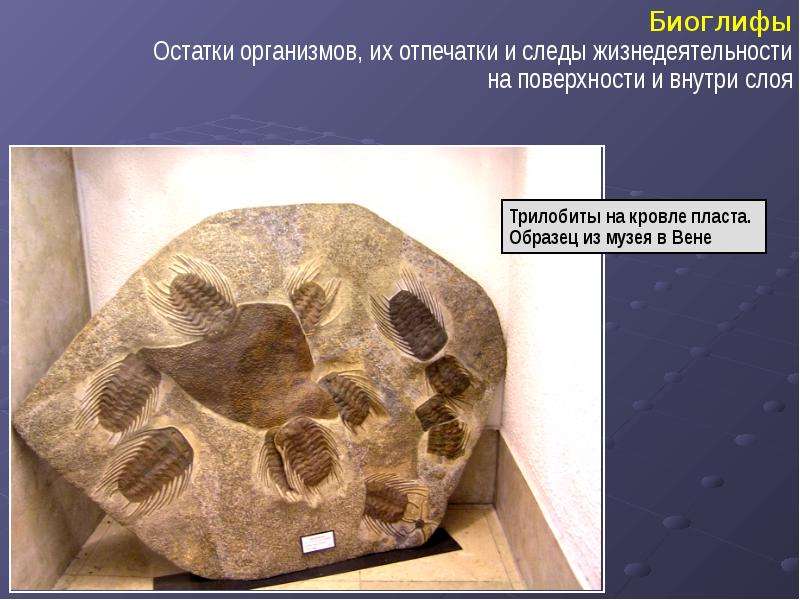

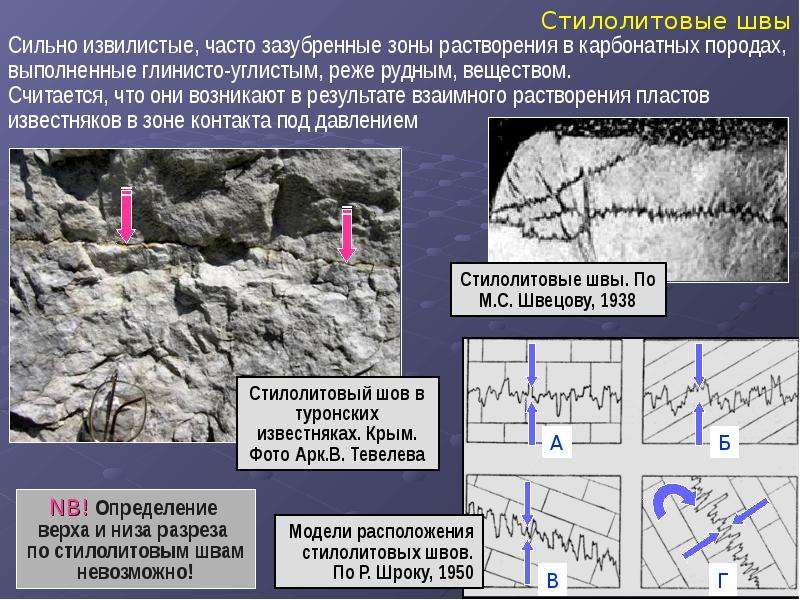

Строение поверхностей напластования Рассмотренные элементы строения поверхностей напластования Биоглифы. Твердое дно (hardground). Мягкое дно (softground). Знаки ряби (иероглифы). Первичные трещины. Другие элементы строения поверхностей напластования Следы гипергенных изменений. Погребенные почвы, коры выветривания Кластические дайки. Стилолитовые швы. Прочие знаки на поверхности пластов. Следы капель дождя, ударов молний и т.д.

Слайд 35

Описание слайда:

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

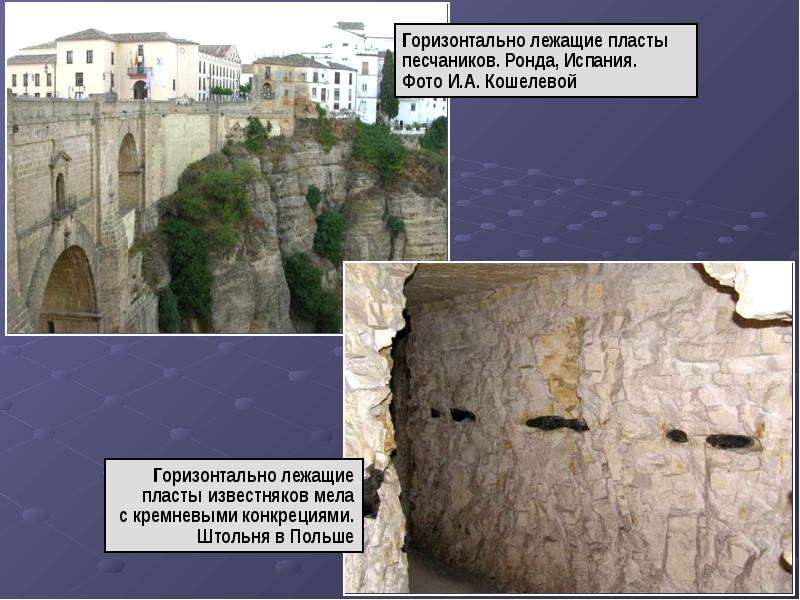

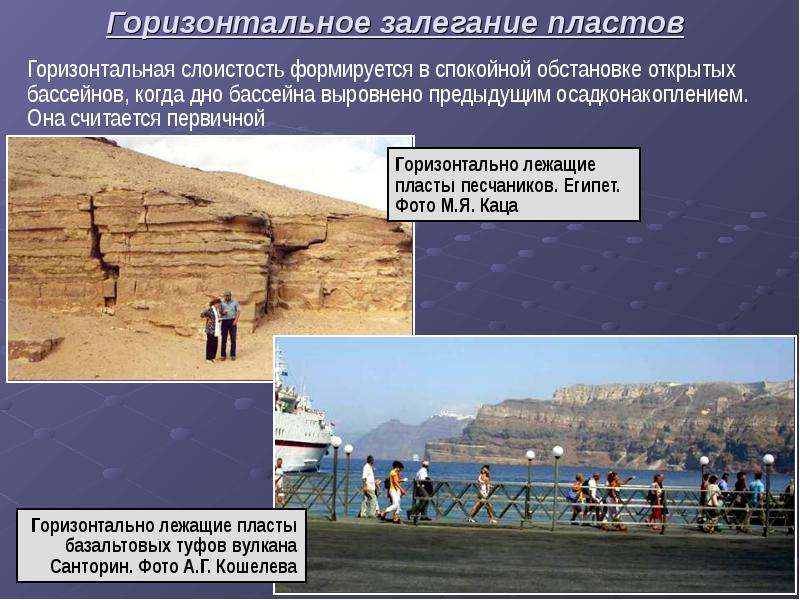

Горизонтальное залегание пластов

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

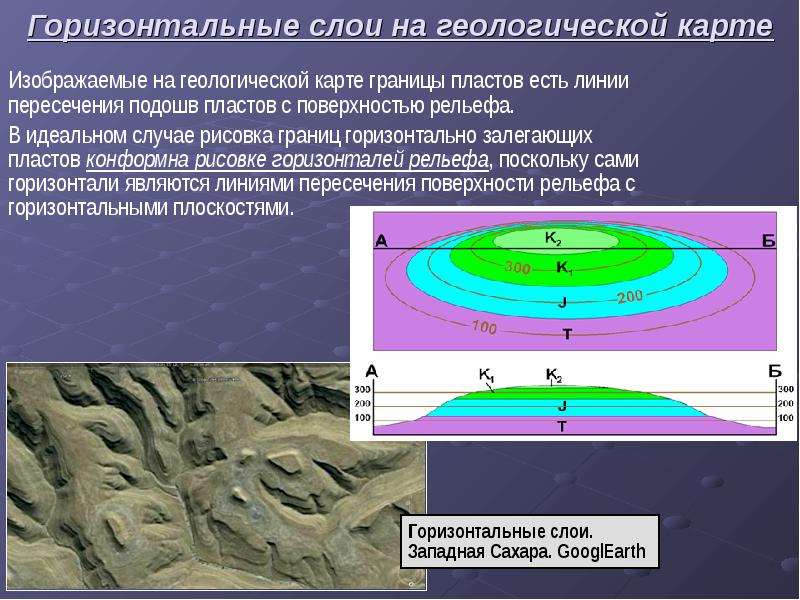

Горизонтальные слои на геологической карте Изображаемые на геологической карте границы пластов есть линии пересечения подошв пластов с поверхностью рельефа. В идеальном случае рисовка границ горизонтально залегающих пластов конформна рисовке горизонталей рельефа, поскольку сами горизонтали являются линиями пересечения поверхности рельефа с горизонтальными плоскостями.

Слайд 44

Описание слайда:

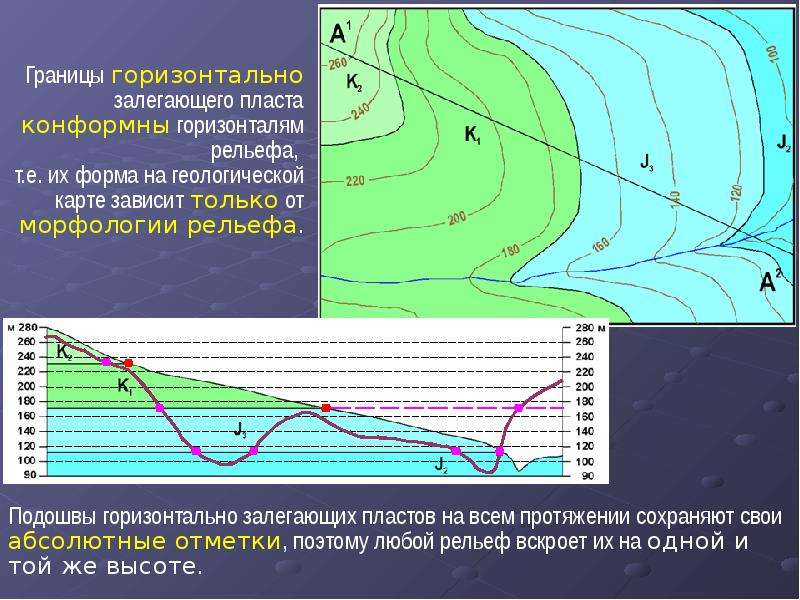

Границы горизонтально залегающего пласта конформны горизонталям рельефа, Границы горизонтально залегающего пласта конформны горизонталям рельефа, т.е. их форма на геологической карте зависит только от морфологии рельефа.

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

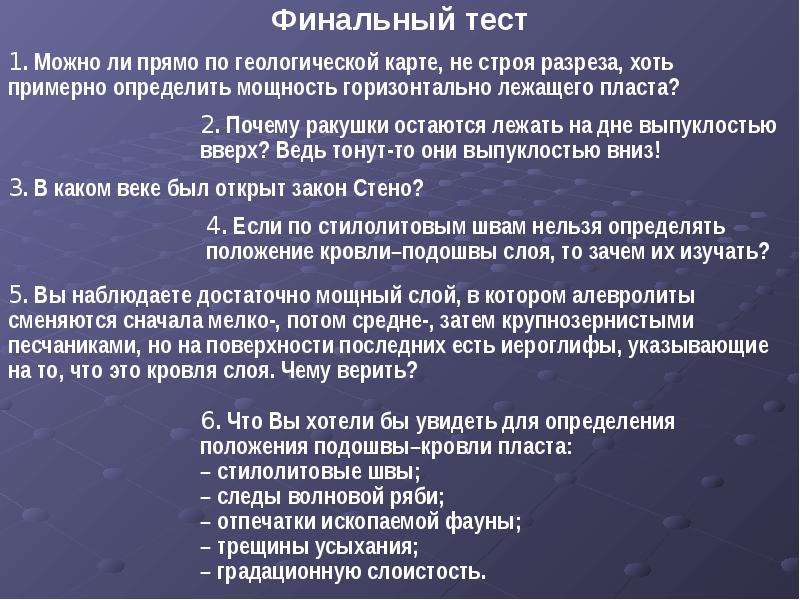

Финальный тест 6. Что Вы хотели бы увидеть для определения положения подошвы–кровли пласта: – стилолитовые швы; – следы волновой ряби; – отпечатки ископаемой фауны; – трещины усыхания; – градационную слоистость.
