Слайд 1


Соединение деталей курс «Инженерная графика» Автор: доц. Лейкова Марина Владимировна mvleikova@-net.ru
Описание слайда:
Соединение деталей курс «Инженерная графика» Автор: доц. Лейкова Марина Владимировна mvleikova@-net.ru

Слайд 2


Соединения деталей Разъемные можно разобрать на отдельные детали без разрушения (резьбовые, шлицевые, шпоночные) Неразъемные нельзя разобрать на...
Описание слайда:
Соединения деталей Разъемные можно разобрать на отдельные детали без разрушения (резьбовые, шлицевые, шпоночные) Неразъемные нельзя разобрать на отдельные детали без разрушения (сварные, паяные, клеевые)

Слайд 3


Определение резьбы ГОСТ2.311-68 Резьба –поверхность, образованная при винтовом движением плоского контура по цилиндрической или конической...
Описание слайда:
Определение резьбы ГОСТ2.311-68 Резьба –поверхность, образованная при винтовом движением плоского контура по цилиндрической или конической поверхности. Резьбовое соединение –соединение деталей с помощью резьбы.

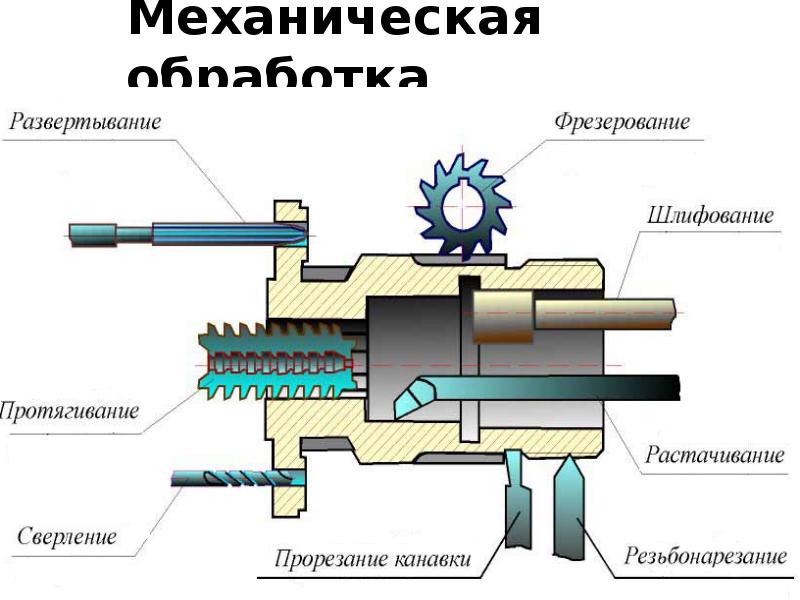

Слайд 4


Механическая обработка
Описание слайда:
Механическая обработка

Слайд 5

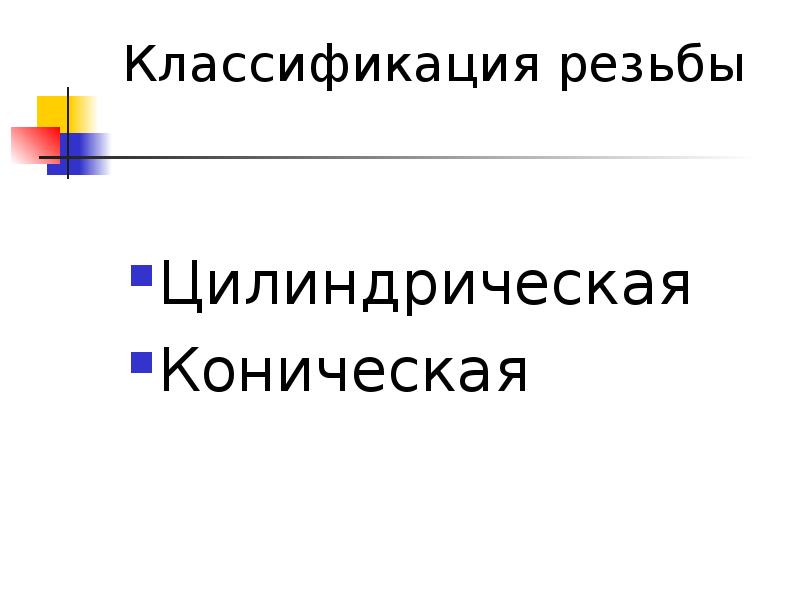

Классификация резьбы Цилиндрическая Коническая
Описание слайда:
Классификация резьбы Цилиндрическая Коническая

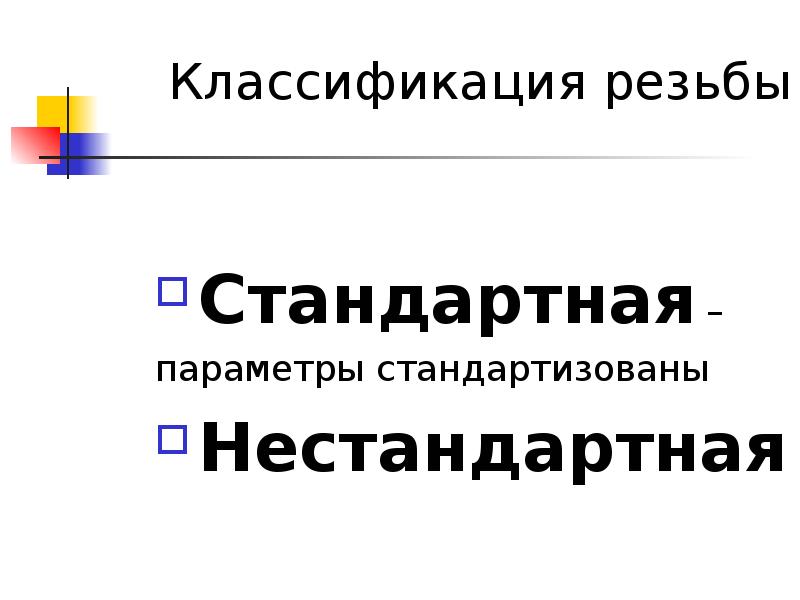

Слайд 6


Классификация резьбы Стандартная – параметры стандартизованы Нестандартная
Описание слайда:
Классификация резьбы Стандартная – параметры стандартизованы Нестандартная

Слайд 7


Классификация резьбы Наружная Внутренняя
Описание слайда:
Классификация резьбы Наружная Внутренняя

Слайд 8


Классификация резьбы Правая Левая
Описание слайда:
Классификация резьбы Правая Левая

Слайд 9

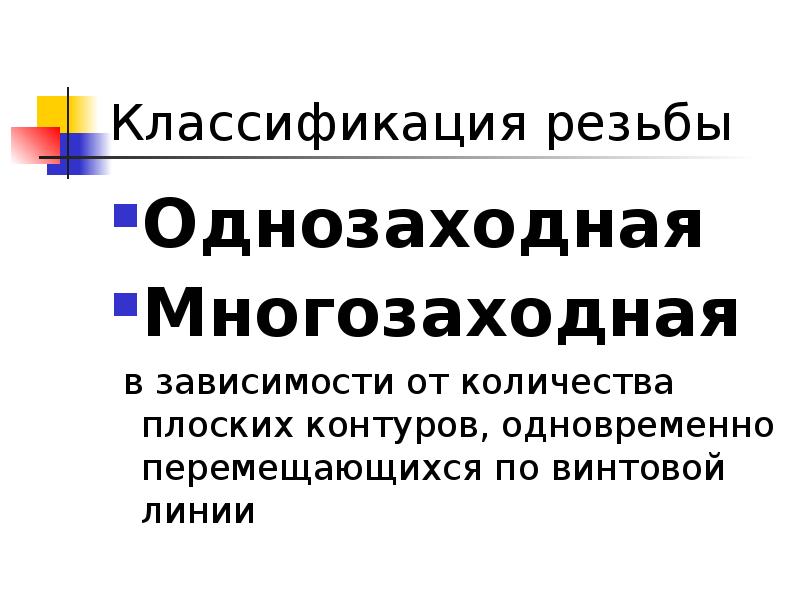

Классификация резьбы Однозаходная Многозаходная в зависимости от количества плоских контуров, одновременно перемещающихся по винтовой линии
Описание слайда:
Классификация резьбы Однозаходная Многозаходная в зависимости от количества плоских контуров, одновременно перемещающихся по винтовой линии

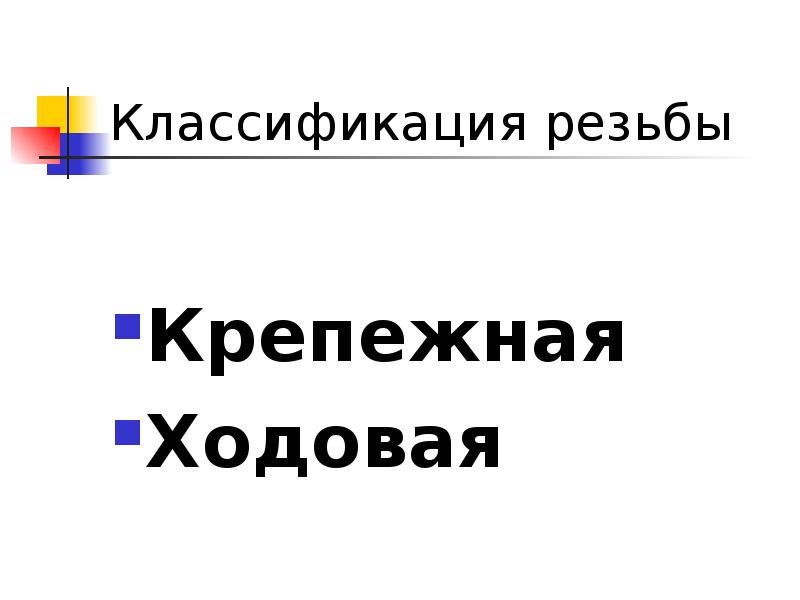

Слайд 10


Классификация резьбы Крепежная Ходовая
Описание слайда:
Классификация резьбы Крепежная Ходовая

Слайд 11


Классификация резьбы По профилю: Треугольная Трапецеидальная Упорная Прямоугольная
Описание слайда:
Классификация резьбы По профилю: Треугольная Трапецеидальная Упорная Прямоугольная

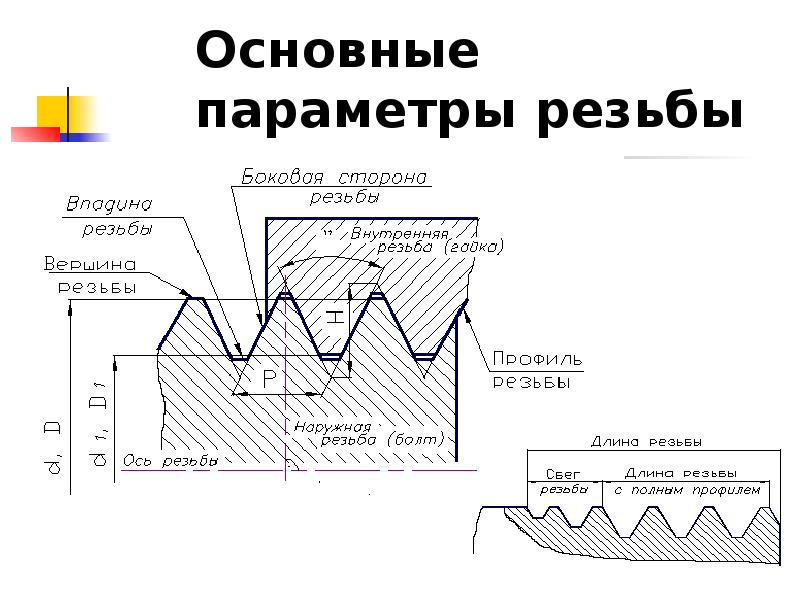

Слайд 12


Основные параметры резьбы
Описание слайда:
Основные параметры резьбы

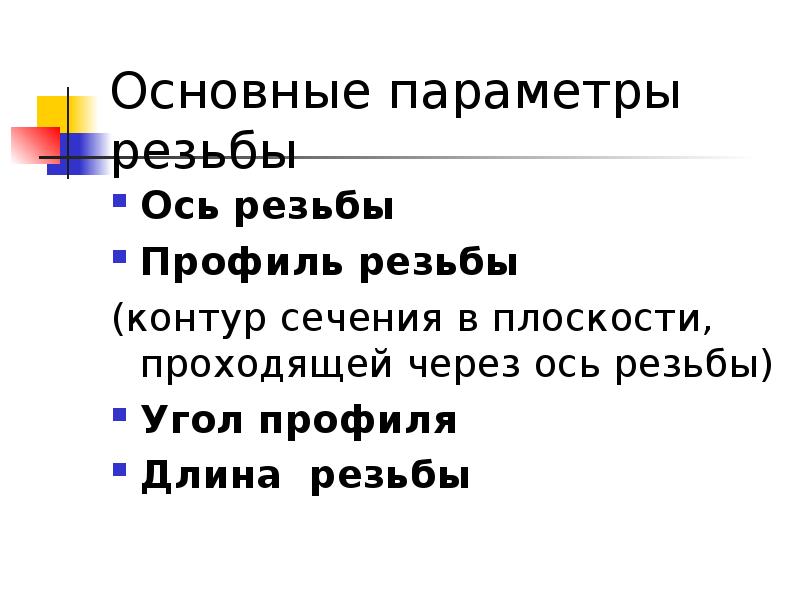

Слайд 13


Основные параметры резьбы Ось резьбы Профиль резьбы (контур сечения в плоскости, проходящей через ось резьбы) Угол профиля Длина резьбы
Описание слайда:
Основные параметры резьбы Ось резьбы Профиль резьбы (контур сечения в плоскости, проходящей через ось резьбы) Угол профиля Длина резьбы

Слайд 14


Основные параметры резьбы Шаг резьбы - р (расстояние между соседними одноименными боковыми сторонами профиля в направлении параллельном оси резьбы)...
Описание слайда:
Основные параметры резьбы Шаг резьбы - р (расстояние между соседними одноименными боковыми сторонами профиля в направлении параллельном оси резьбы) Ход резьбы - t(… принадлежащее одной и той же винтовой поверхности) Наружный диаметр Внутренний диаметр

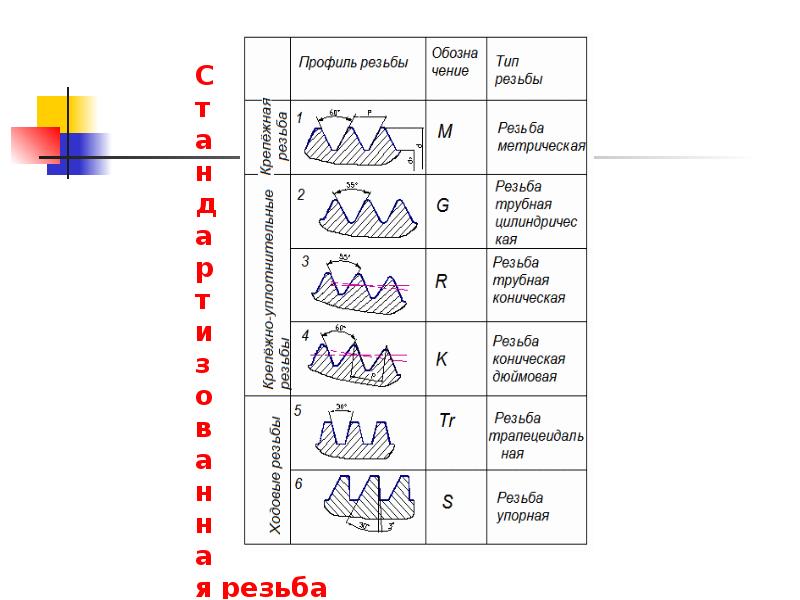

Слайд 15


C т а н д а р т и з о в а н н а я резьба
Описание слайда:
C т а н д а р т и з о в а н н а я резьба

Слайд 16


. Cтандартизованная резьба Крепёжная М - МЕТРИЧЕСКАЯ РЕЗЬБА
Описание слайда:
. Cтандартизованная резьба Крепёжная М - МЕТРИЧЕСКАЯ РЕЗЬБА

Слайд 17


Стандартизованная резьба Ходовая Tr -трапецеидальная
Описание слайда:
Стандартизованная резьба Ходовая Tr -трапецеидальная

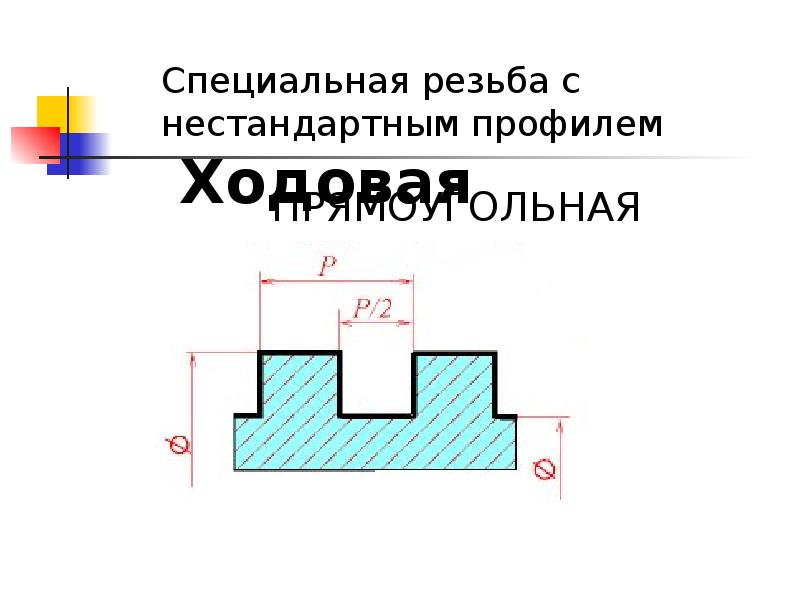

Слайд 18


Специальная резьба с нестандартным профилем Ходовая ПРЯМОУГОЛЬНАЯ РЕЗЬБА
Описание слайда:
Специальная резьба с нестандартным профилем Ходовая ПРЯМОУГОЛЬНАЯ РЕЗЬБА

Слайд 19

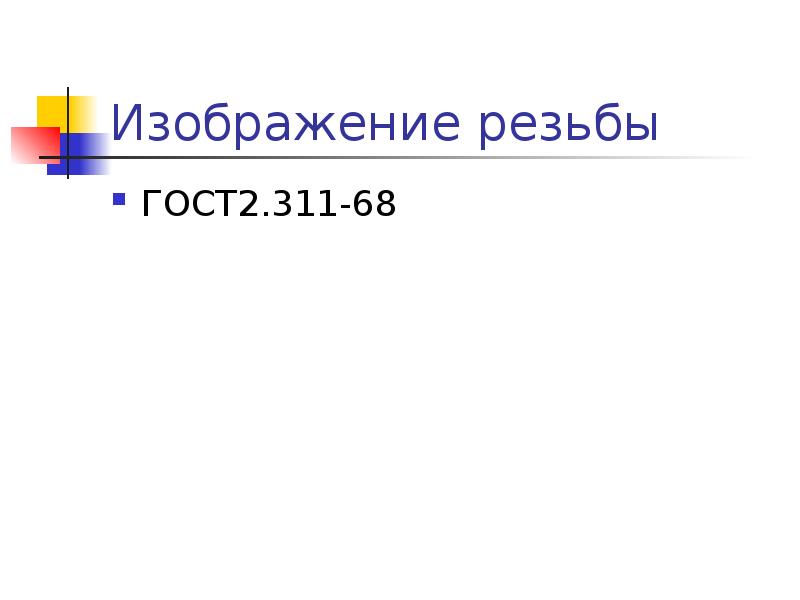

Изображение резьбы ГОСТ2.311-68
Описание слайда:
Изображение резьбы ГОСТ2.311-68

Слайд 20

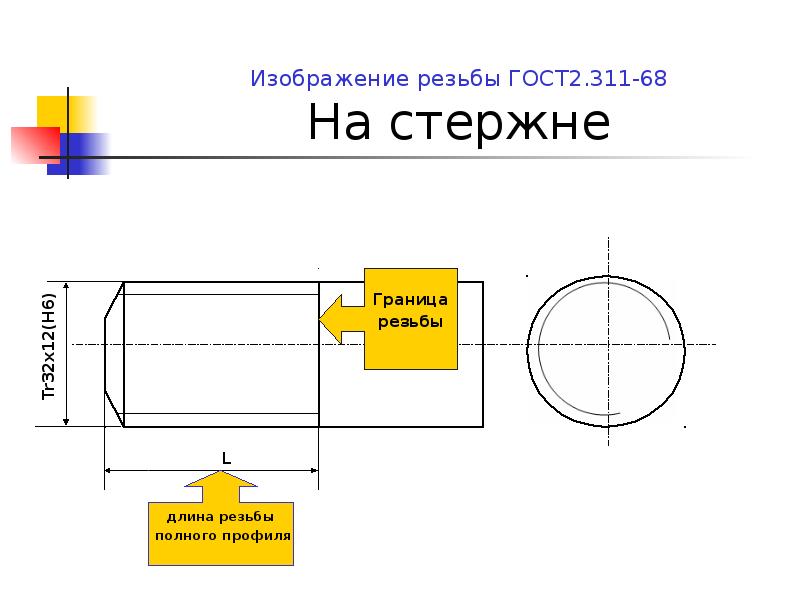

Изображение резьбы ГОСТ2.311-68 На стержне
Описание слайда:
Изображение резьбы ГОСТ2.311-68 На стержне

Слайд 21


Изображение резьбы ГОСТ2.311-68 в глухом отверстии
Описание слайда:
Изображение резьбы ГОСТ2.311-68 в глухом отверстии

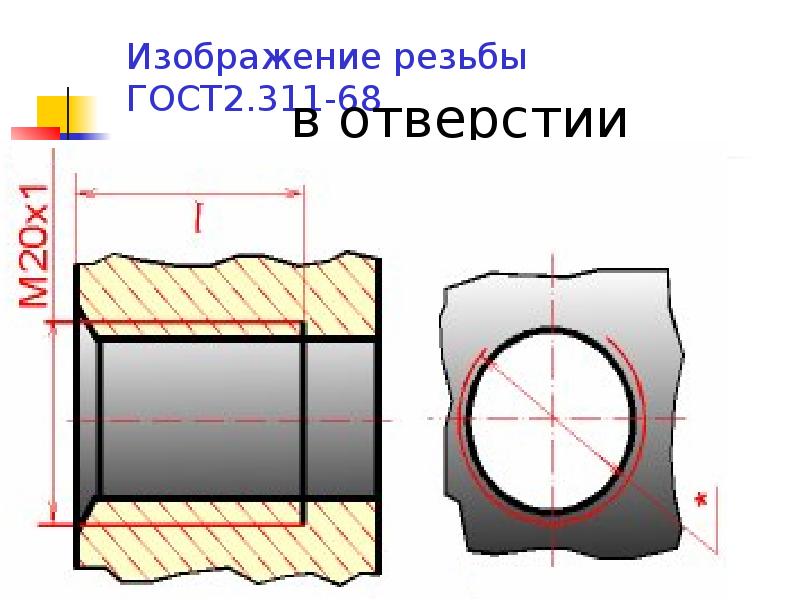

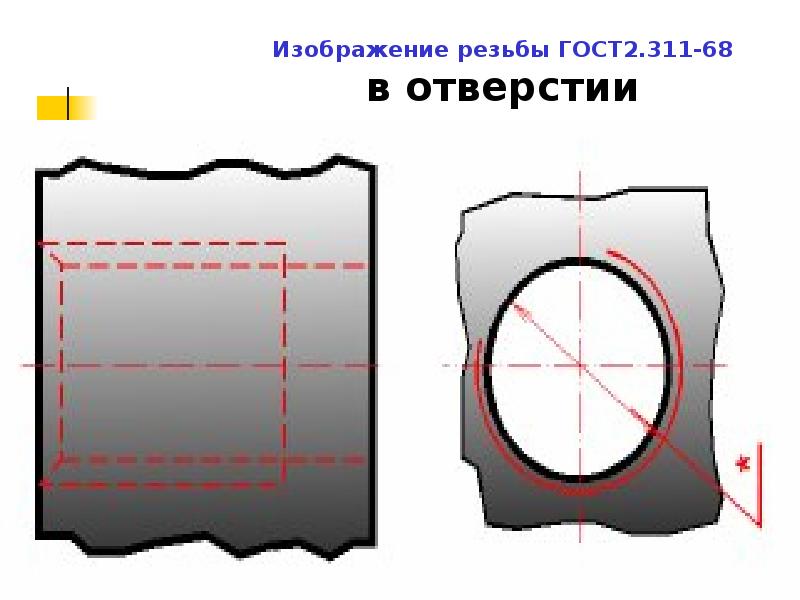

Слайд 22


Изображение резьбы ГОСТ2.311-68 в отверстии
Описание слайда:
Изображение резьбы ГОСТ2.311-68 в отверстии

Слайд 23


Изображение резьбы ГОСТ2.311-68 в отверстии
Описание слайда:
Изображение резьбы ГОСТ2.311-68 в отверстии

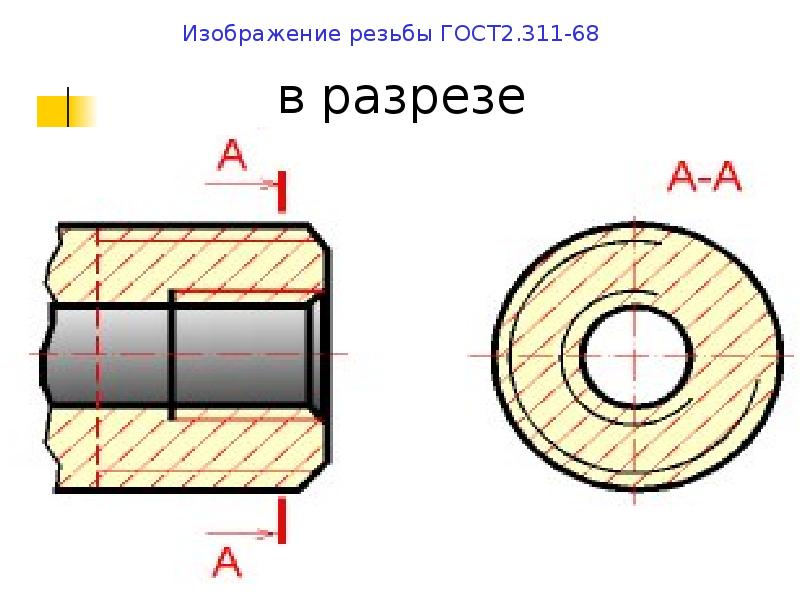

Слайд 24


Изображение резьбы ГОСТ2.311-68 в разрезе
Описание слайда:
Изображение резьбы ГОСТ2.311-68 в разрезе

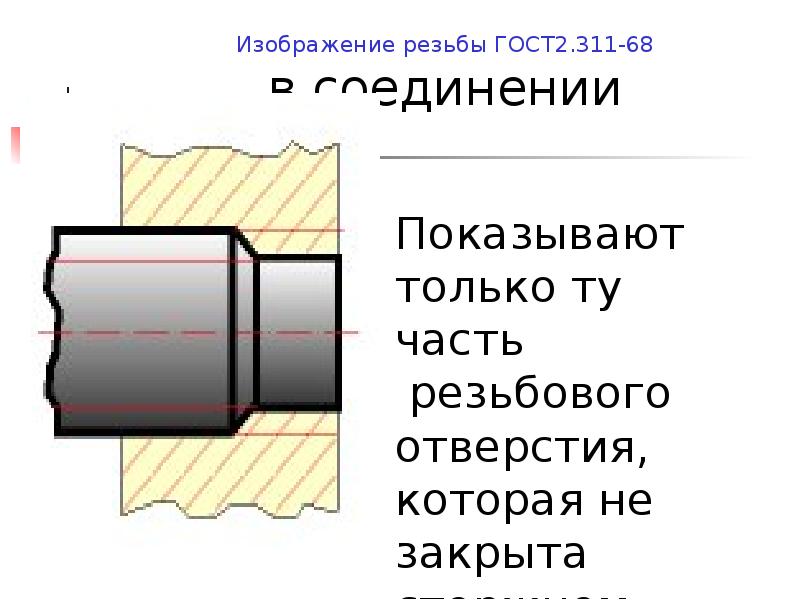

Слайд 25


Изображение резьбы ГОСТ2.311-68 в соединении
Описание слайда:
Изображение резьбы ГОСТ2.311-68 в соединении

Слайд 26


Изображение резьбы ГОСТ2.311-68 в соединении
Описание слайда:
Изображение резьбы ГОСТ2.311-68 в соединении

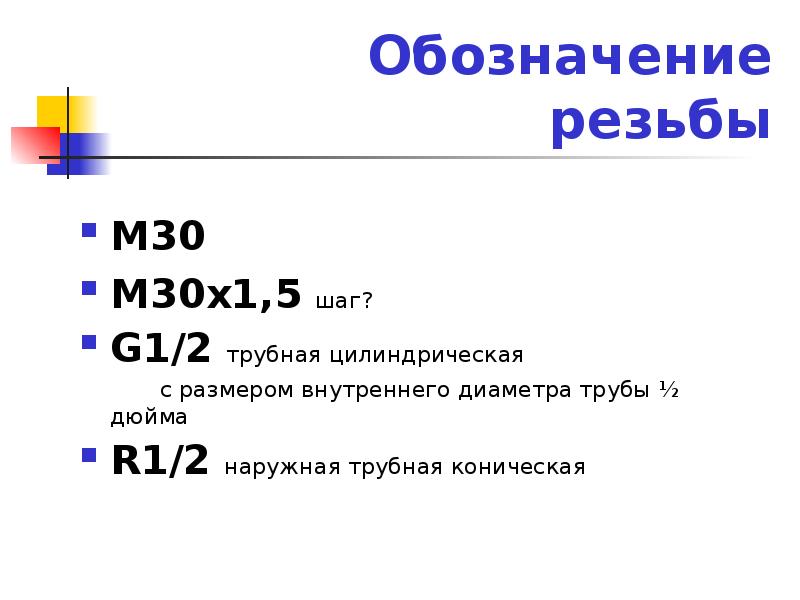

Слайд 27


Обозначение резьбы M30 M30x1,5 шаг? G1/2 трубная цилиндрическая с размером внутреннего диаметра трубы ½ дюйма R1/2 наружная трубная коническая
Описание слайда:
Обозначение резьбы M30 M30x1,5 шаг? G1/2 трубная цилиндрическая с размером внутреннего диаметра трубы ½ дюйма R1/2 наружная трубная коническая

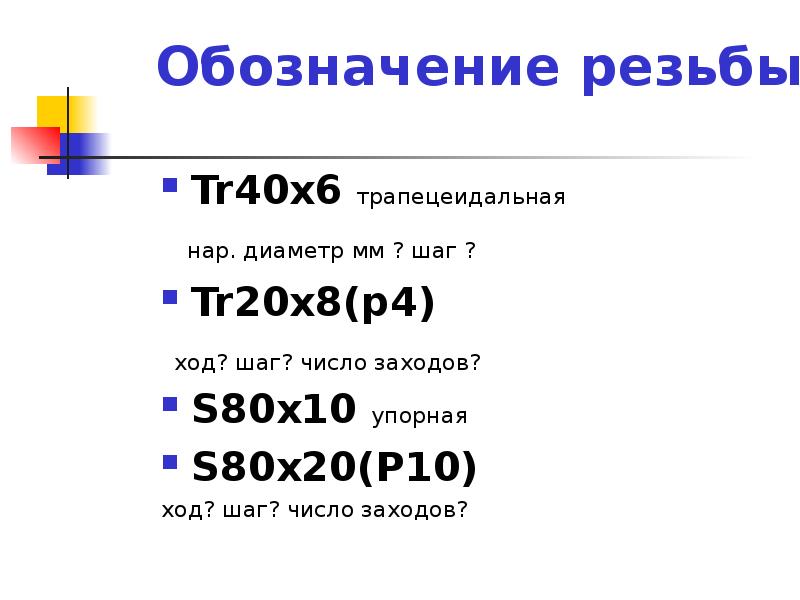

Слайд 28


Обозначение резьбы Tr40x6 трапецеидальная нар. диаметр мм ? шаг ? Tr20x8(p4) ход? шаг? число заходов? S80x10 упорная S80x20(P10) ход? шаг? число...
Описание слайда:
Обозначение резьбы Tr40x6 трапецеидальная нар. диаметр мм ? шаг ? Tr20x8(p4) ход? шаг? число заходов? S80x10 упорная S80x20(P10) ход? шаг? число заходов?

Слайд 29

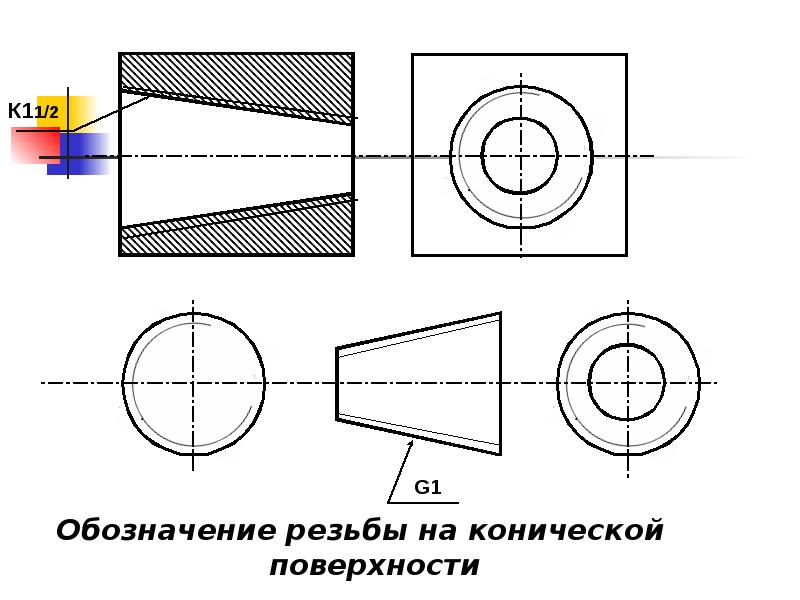

Обозначение резьбы на конической поверхности Обозначение резьбы на конической поверхности
Описание слайда:
Обозначение резьбы на конической поверхности Обозначение резьбы на конической поверхности

Слайд 30

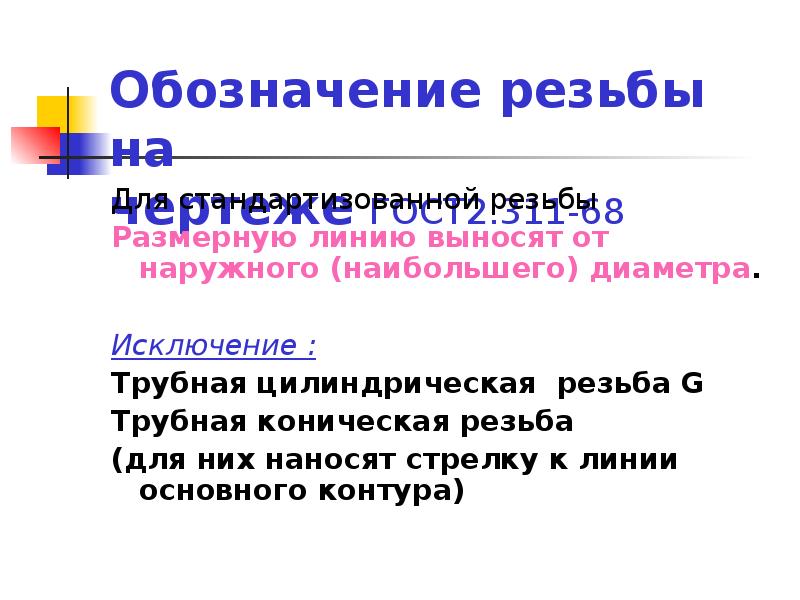

Обозначение резьбы на чертеже ГОСТ2.311-68 Для стандартизованной резьбы Размерную линию выносят от наружного (наибольшего) диаметра. Исключение :...
Описание слайда:
Обозначение резьбы на чертеже ГОСТ2.311-68 Для стандартизованной резьбы Размерную линию выносят от наружного (наибольшего) диаметра. Исключение : Трубная цилиндрическая резьба G Трубная коническая резьба (для них наносят стрелку к линии основного контура)

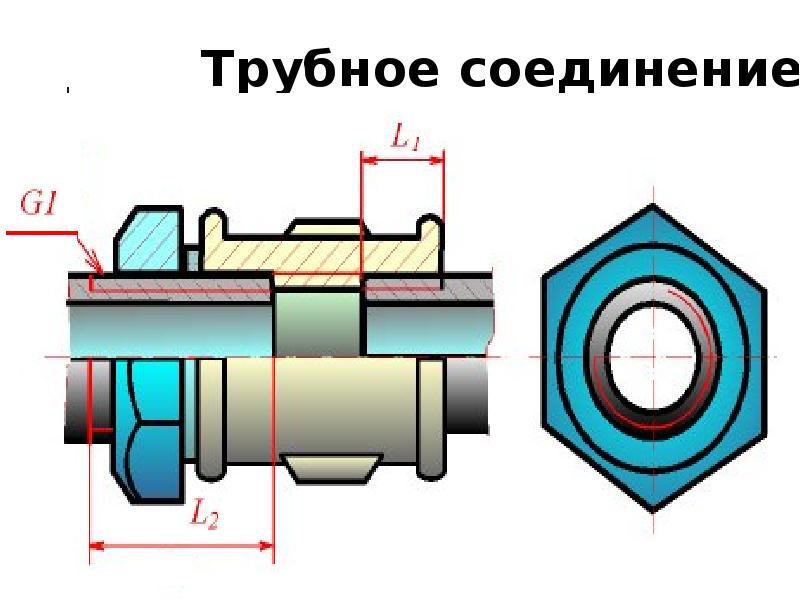

Слайд 31


Трубное соединение
Описание слайда:
Трубное соединение

Слайд 32


Стандартные крепежные детали Болт Гайка Шайба Шпилька
Описание слайда:
Стандартные крепежные детали Болт Гайка Шайба Шпилька

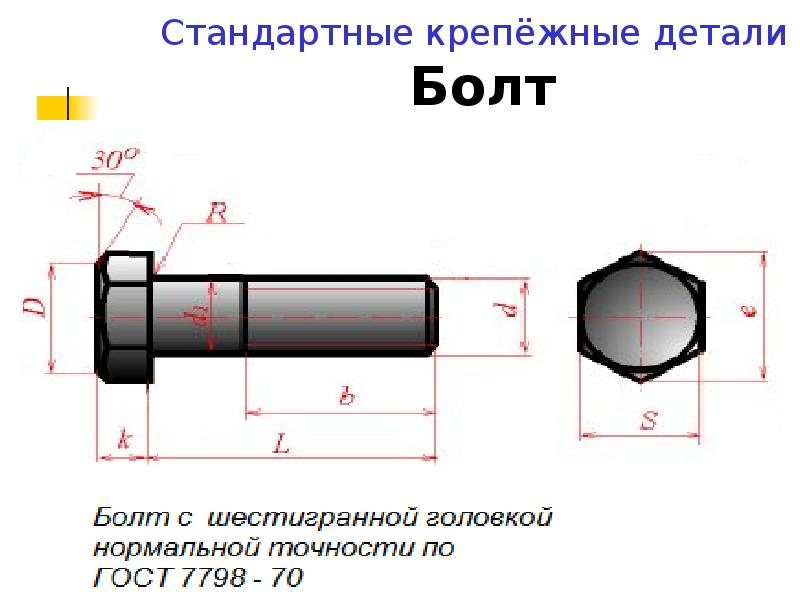

Слайд 33


Стандартные крепёжные детали Болт
Описание слайда:
Стандартные крепёжные детали Болт

Слайд 34


Стандартные крепёжные детали Шпилька
Описание слайда:
Стандартные крепёжные детали Шпилька

Слайд 35


Стандартные крепёжные детали Винт Винт с цилиндрической головкой ГОСТ 1491 - 80
Описание слайда:
Стандартные крепёжные детали Винт Винт с цилиндрической головкой ГОСТ 1491 - 80

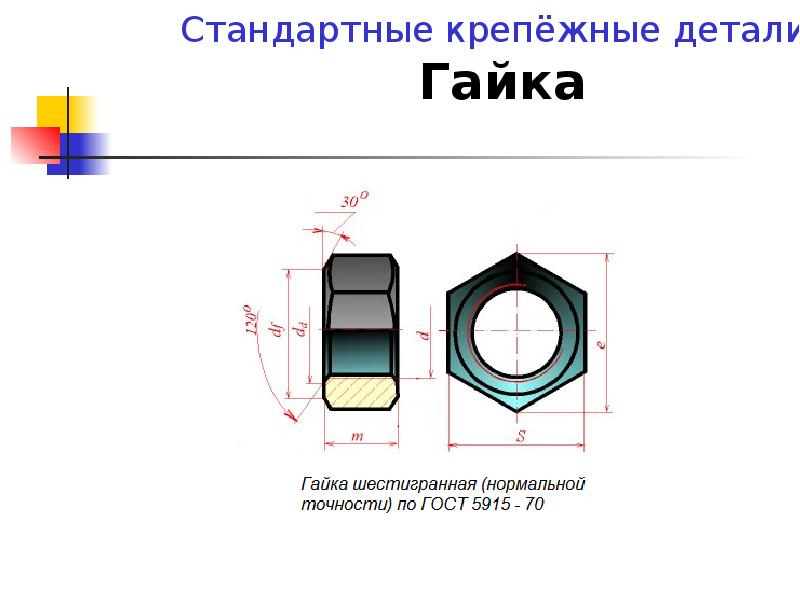

Слайд 36


Стандартные крепёжные детали Гайка
Описание слайда:
Стандартные крепёжные детали Гайка

Слайд 37


Условное обозначение крепежных резьбовых деталей Болт М12х60 ГОСТ 7798-70 Гайка М12 ГОСТ 5915-70 Гайка 2.М12 ГОСТ 5915-70 Шайба 2.12 ГОСТ 11371-78...
Описание слайда:
Условное обозначение крепежных резьбовых деталей Болт М12х60 ГОСТ 7798-70 Гайка М12 ГОСТ 5915-70 Гайка 2.М12 ГОСТ 5915-70 Шайба 2.12 ГОСТ 11371-78 Шайба 12 ГОСТ 11371-78 Шпилька М16х120 ГОСТ22032-76

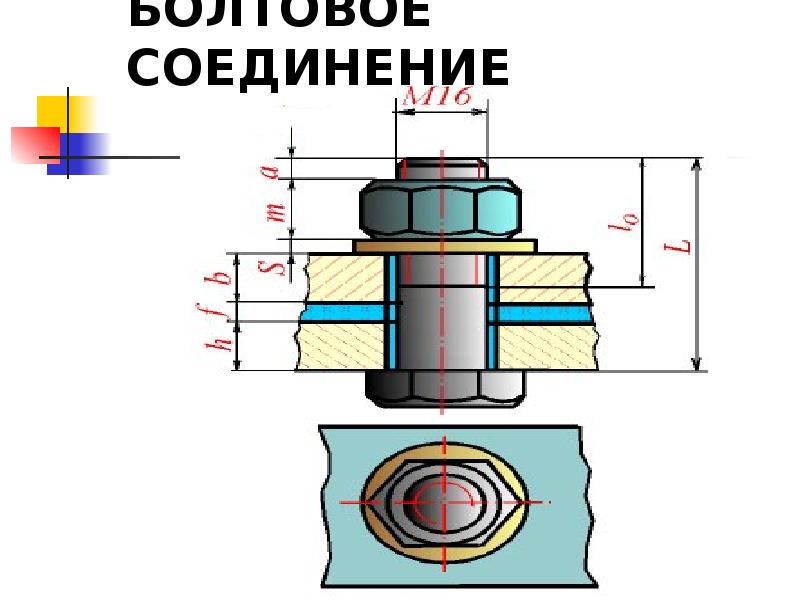

Слайд 38


БОЛТОВОЕ СОЕДИНЕНИЕ
Описание слайда:
БОЛТОВОЕ СОЕДИНЕНИЕ

Слайд 39


Соединение деталей, слайд №39
Описание слайда:

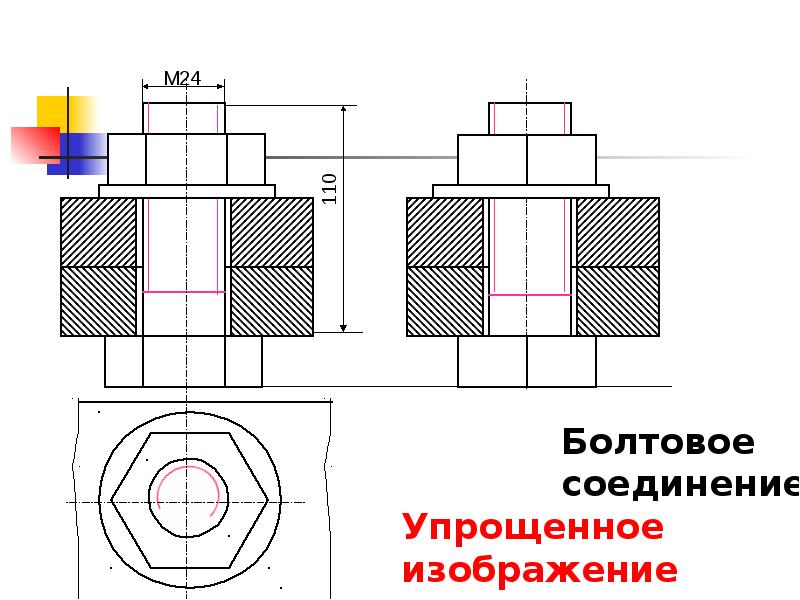

Слайд 40


Болтовое соединение Упрощённое изображение
Описание слайда:
Болтовое соединение Упрощённое изображение

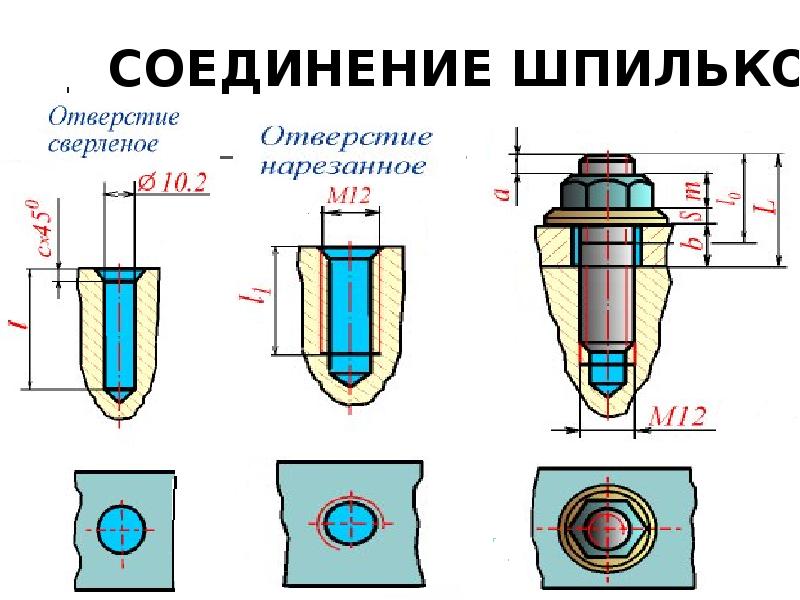

Слайд 41

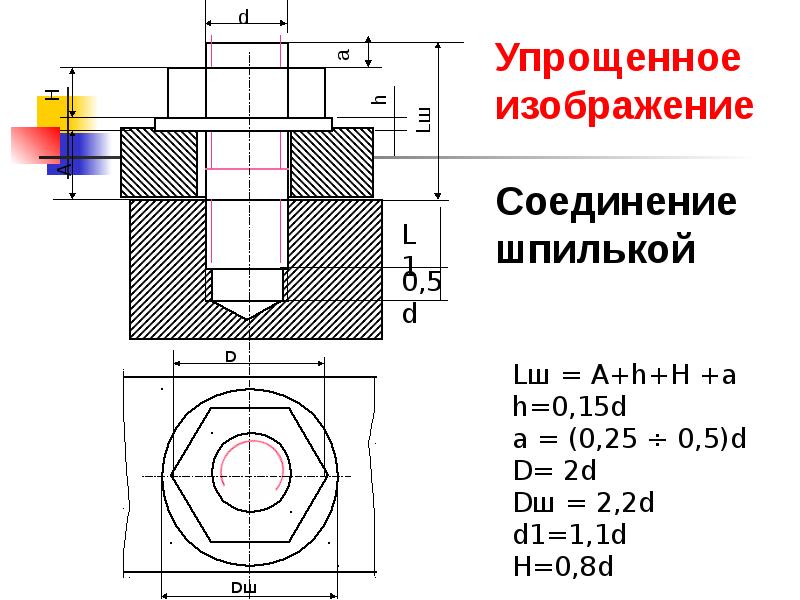

СОЕДИНЕНИЕ ШПИЛЬКОЙ
Описание слайда:
СОЕДИНЕНИЕ ШПИЛЬКОЙ

Слайд 42


Соединение деталей, слайд №42
Описание слайда:

Слайд 43


Винтовое соединение
Описание слайда:
Винтовое соединение

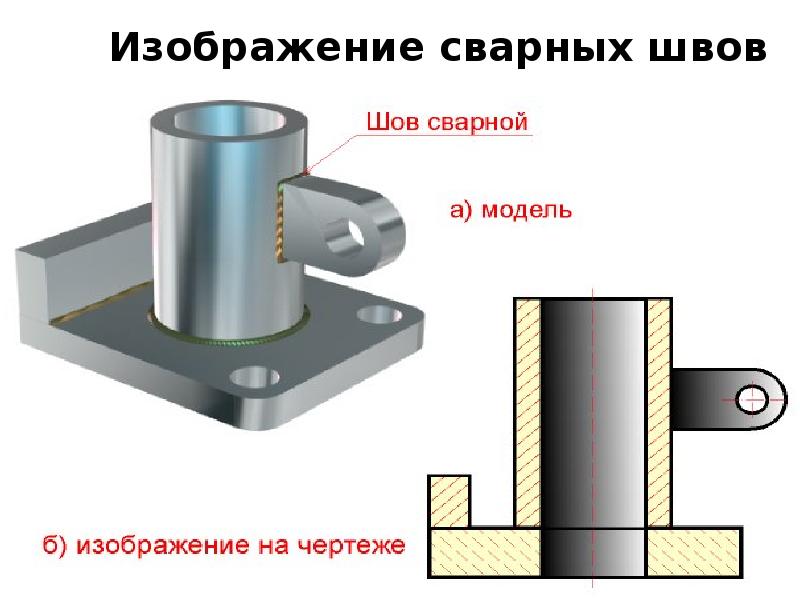

Слайд 44


Изображение сварных швов
Описание слайда:
Изображение сварных швов

Слайд 45

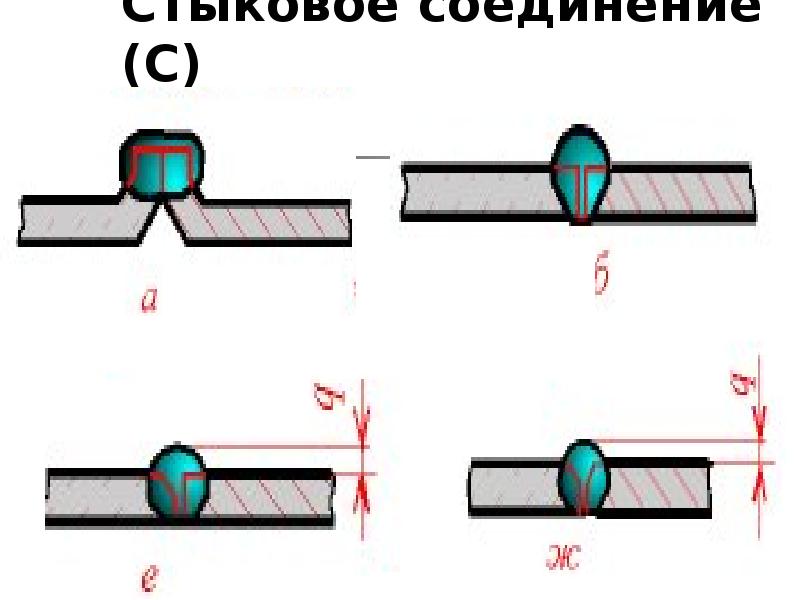

Стыковое соединение (С)
Описание слайда:
Стыковое соединение (С)

Слайд 46


Тавровое соединение (Т)
Описание слайда:
Тавровое соединение (Т)

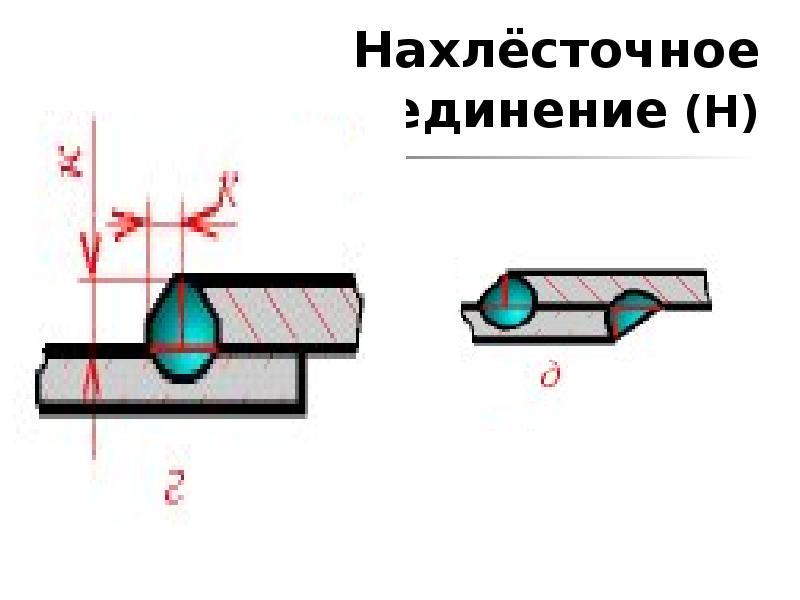

Слайд 47


Нахлёсточное соединение (Н)
Описание слайда:
Нахлёсточное соединение (Н)

Слайд 48

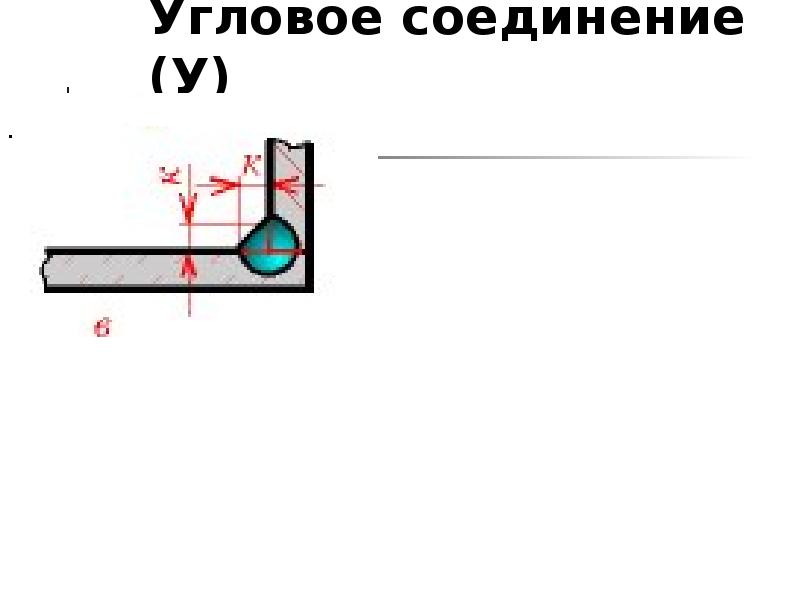

Угловое соединение (У)
Описание слайда:
Угловое соединение (У)

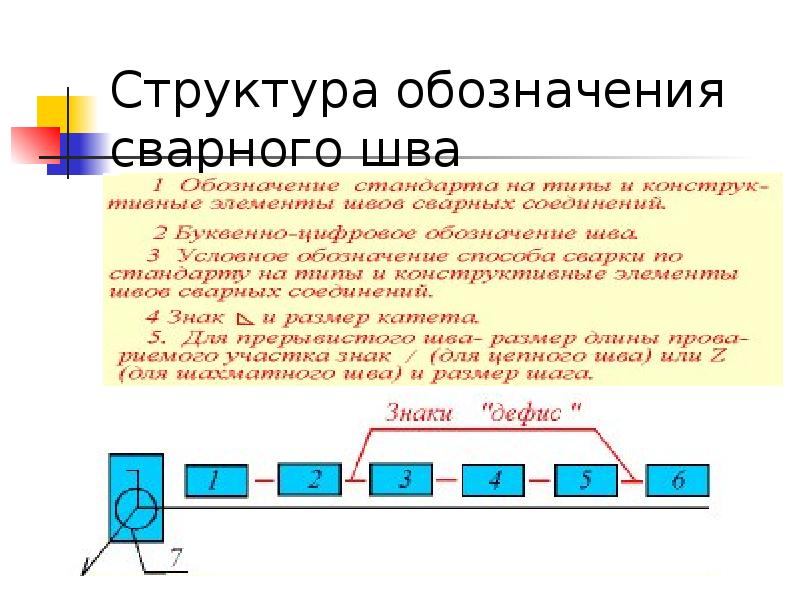

Слайд 49


Структура обозначения сварного шва
Описание слайда:
Структура обозначения сварного шва

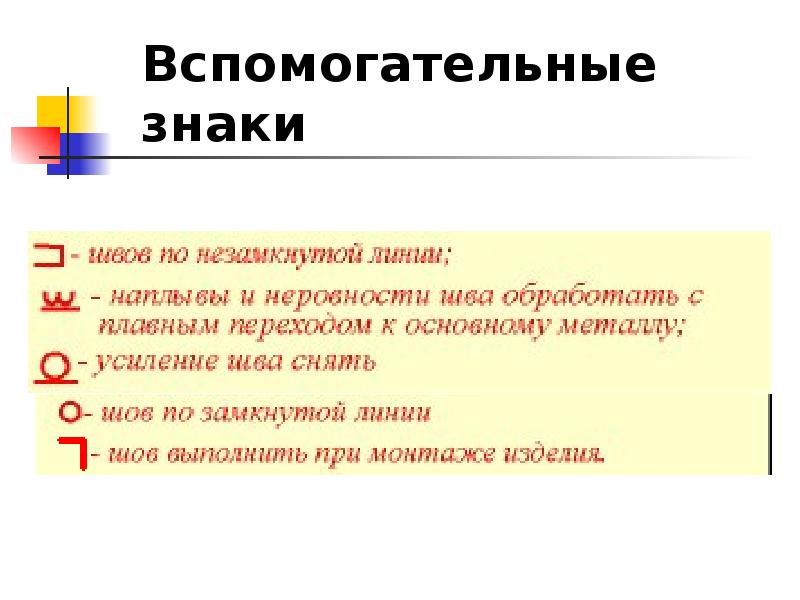

Слайд 50


Вспомогательные знаки
Описание слайда:
Вспомогательные знаки
