Слайд 1

Описание слайда:

Структурная геология и геологическое картирование Лекция № 4 «Согласное и несогласное залегание слоев»

Слайд 2

Описание слайда:

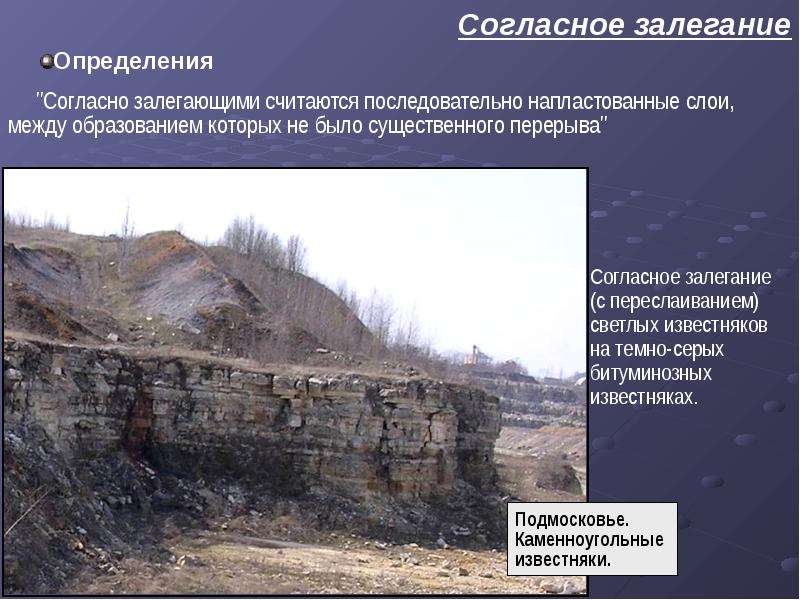

Согласное залегание Определения "Согласно залегающими считаются последовательно напластованные слои, между образованием которых не было существенного перерыва"

Слайд 3

Описание слайда:

Примеры согласно залегающих толщ

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

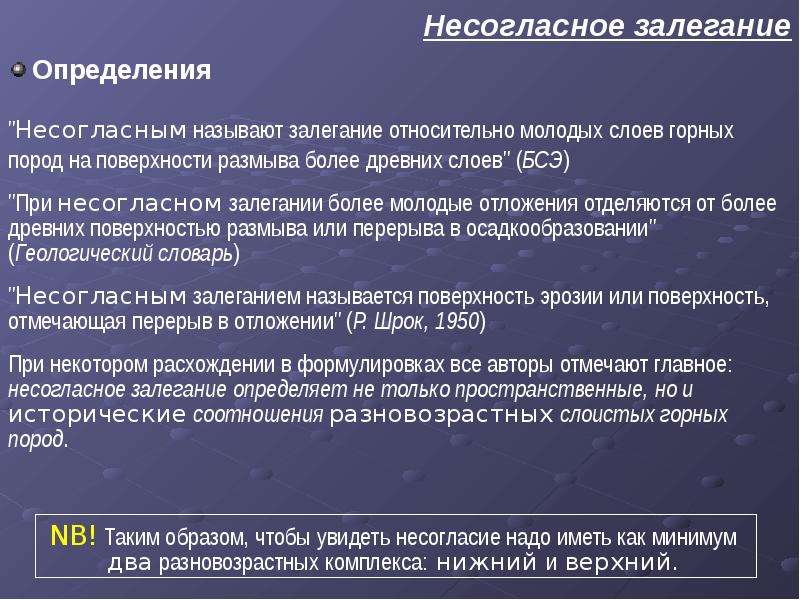

Несогласное залегание Определения "Несогласным называют залегание относительно молодых слоев горных пород на поверхности размыва более древних слоев" (БСЭ) "При несогласном залегании более молодые отложения отделяются от более древних поверхностью размыва или перерыва в осадкообразовании" (Геологический словарь) "Несогласным залеганием называется поверхность эрозии или поверхность, отмечающая перерыв в отложении" (Р. Шрок, 1950) При некотором расхождении в формулировках все авторы отмечают главное: несогласное залегание определяет не только пространственные, но и исторические соотношения разновозрастных слоистых горных пород.

Слайд 7

Описание слайда:

Образованию несогласно залегающих слоев всегда предшествует существенный хронологический перерыв в осадконакоплении, т.е. в разрезе имеет место стратиграфический перерыв. Иными словами, все несогласия являются "стратиграфическими". Образованию несогласно залегающих слоев всегда предшествует существенный хронологический перерыв в осадконакоплении, т.е. в разрезе имеет место стратиграфический перерыв. Иными словами, все несогласия являются "стратиграфическими". Существенность перерыва определяется – во-первых, тем, можем ли мы обнаружить признаки размыва нижележащих пород, – во вторых, тем, можем ли мы выявить стратиграфический перерыв, если отсутствуют явные следы размыва. В спорных случаях при изучении обнажений всегда лучше считать контакт согласным, чем несогласным, т.е. соблюдать (по выражению О.В. Минервина) "презумпцию согласности". Будет меньше серьезных ошибок.

Слайд 8

Описание слайда:

Определения Определения Угол несогласия – угол между слоистостью в нижнем и верхнем комплексах. Объём несогласия – стратиграфический интервал, отсутствующий в разрезе (именно отсутствующие, виртуальные слои!). Гиатус – перерыв во времени между образованием последнего слоя в нижнем комплексе и первого слоя в верхнем комплексе. Время несогласия – интервал времени, в течение которого сформировался размыв. Он или равен гиатусу, или меньше его. Поверхность несогласия – ВСЕГДА подошва вышележащего комплекса. С другой стороны (буквально – "с другой стороны"!) это поверхность размыва нижнего комплекса. Вместе с тем, определить несогласие без подошвы верхнего комплекса нельзя.

Слайд 9

Описание слайда:

NB! Несогласиями не считаются: NB! Несогласиями не считаются: 1. Частные размывы внутри толщ одновозрастных пород (гиатусы), так как они не создают значимых стратиграфических перерывов. К таким размывам относятся: – размывы при косой слоистости; – размывы при турбидитной слоистости; – размывы при подводно-оползневой слоистости и т.п. 2. Контакты внутри единых толщ с выклинивающимися пачками пород 3. Интрузивные контакты (некоторые авторы их выделяют) 4. Тектонические контакты (некоторые авторы их выделяют)

Слайд 10

Описание слайда:

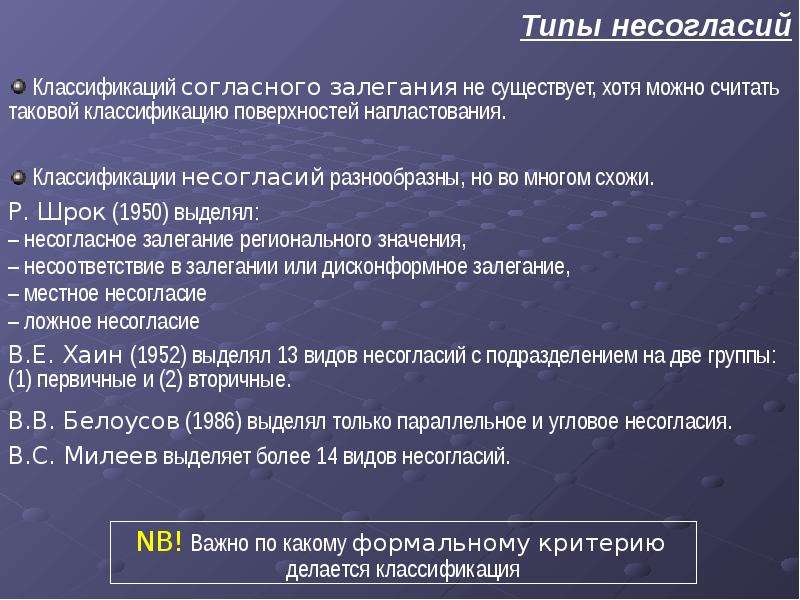

Типы несогласий Классификаций согласного залегания не существует, хотя можно считать таковой классификацию поверхностей напластования. Классификации несогласий разнообразны, но во многом схожи. Р. Шрок (1950) выделял: – несогласное залегание регионального значения, – несоответствие в залегании или дисконформное залегание, – местное несогласие – ложное несогласие В.Е. Хаин (1952) выделял 13 видов несогласий с подразделением на две группы: (1) первичные и (2) вторичные. В.В. Белоусов (1986) выделял только параллельное и угловое несогласия. В.С. Милеев выделяет более 14 видов несогласий.

Слайд 11

Описание слайда:

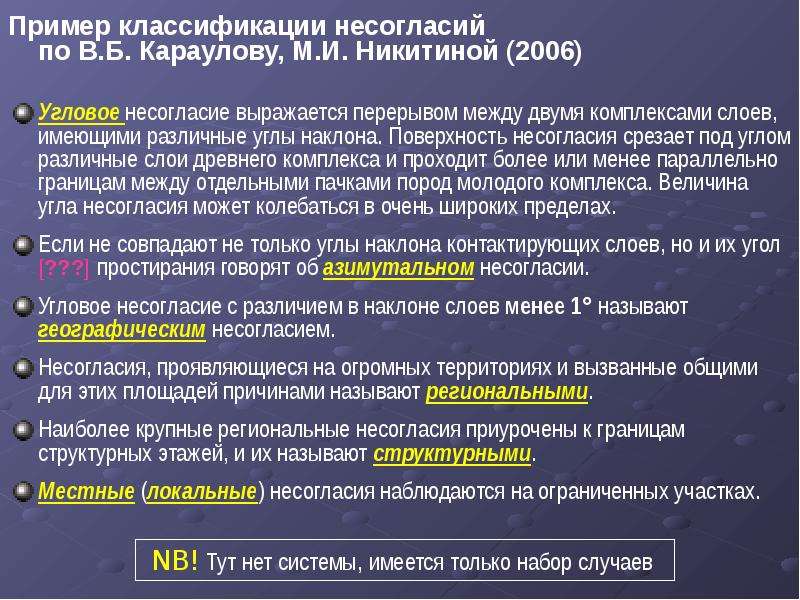

Пример классификации несогласий по В.Б. Караулову, М.И. Никитиной (2006) Угловое несогласие выражается перерывом между двумя комплексами слоев, имеющими различные углы наклона. Поверхность несогласия срезает под углом различные слои древнего комплекса и проходит более или менее параллельно границам между отдельными пачками пород молодого комплекса. Величина угла несогласия может колебаться в очень широких пределах. Если не совпадают не только углы наклона контактирующих слоев, но и их угол [???] простирания говорят об азимутальном несогласии. Угловое несогласие с различием в наклоне слоев менее 1 называют географическим несогласием. Несогласия, проявляющиеся на огромных территориях и вызванные общими для этих площадей причинами называют региональными. Наиболее крупные региональные несогласия приурочены к границам структурных этажей, и их называют структурными. Местные (локальные) несогласия наблюдаются на ограниченных участках.

Слайд 12

Описание слайда:

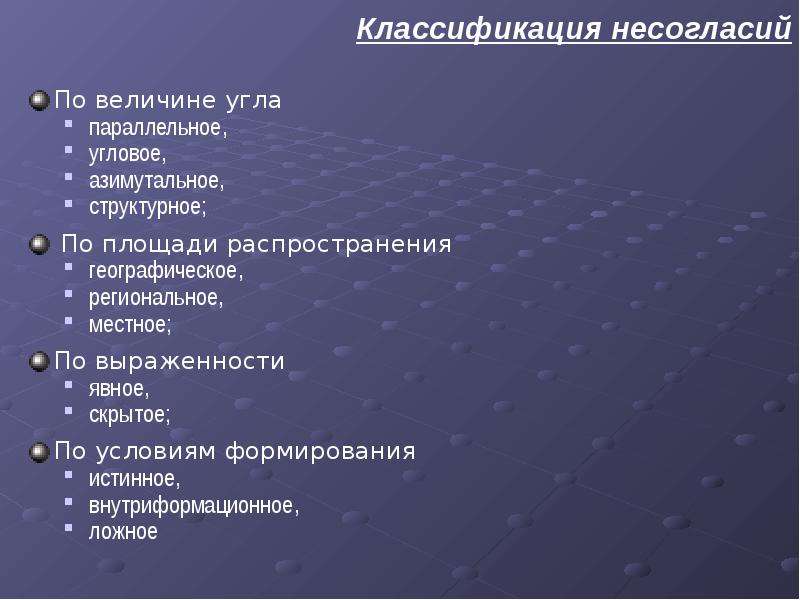

Классификация несогласий По величине угла параллельное, угловое, азимутальное, структурное; По площади распространения географическое, региональное, местное; По выраженности явное, скрытое; По условиям формирования истинное, внутриформационное, ложное

Слайд 13

Описание слайда:

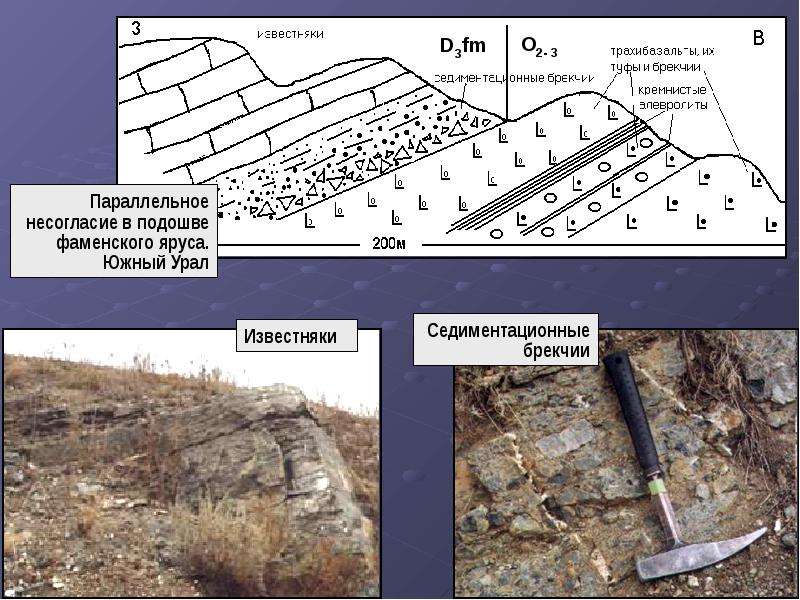

По величине угла между нижележащими и вышележащими пластами различают: По величине угла между нижележащими и вышележащими пластами различают: – параллельное ( примерно 0) – угловое ( первые градусы – 90) – азимутальное (различаются не столько углы паения, сколько азимуты простирания) – структурное (нижний комплекс смят в складки) Параллельное несогласие распространено достаточно широко и фиксируется как в горизонтально залегающих, так и в дислоцированных толщах.

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

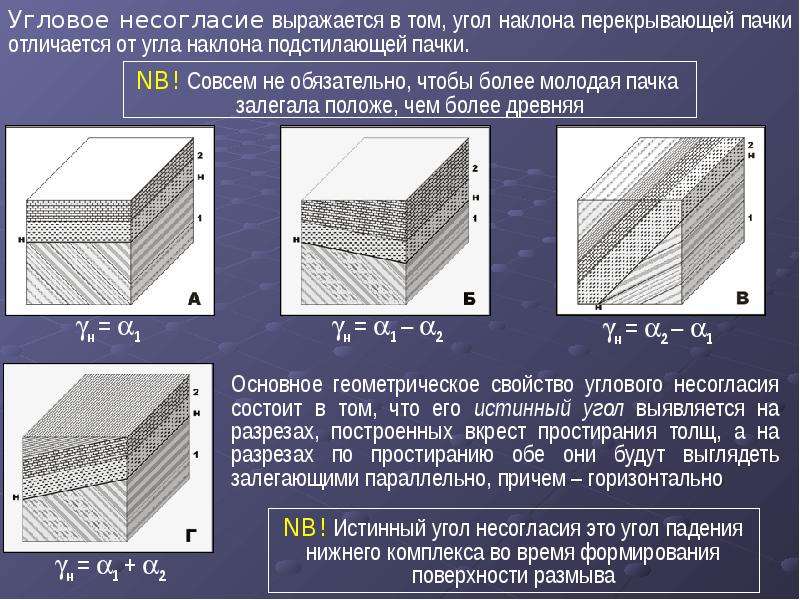

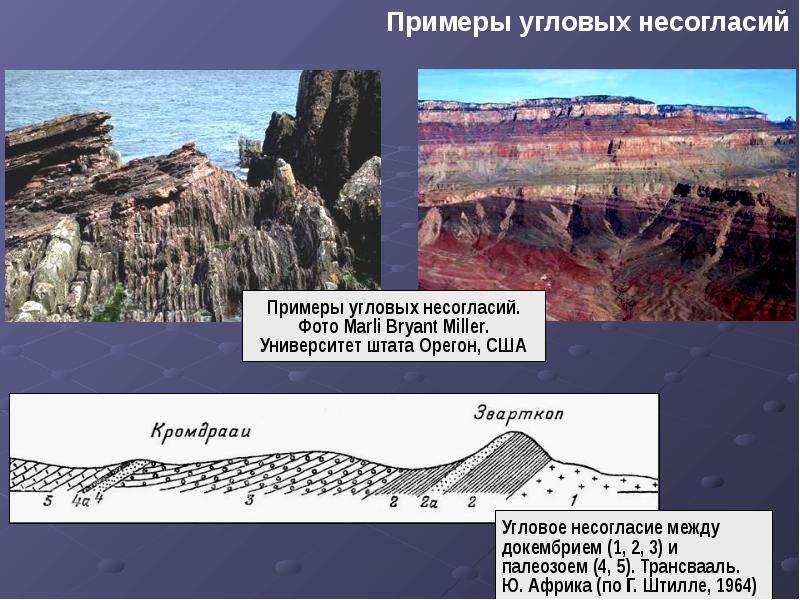

Угловое несогласие выражается в том, угол наклона перекрывающей пачки отличается от угла наклона подстилающей пачки. Угловое несогласие выражается в том, угол наклона перекрывающей пачки отличается от угла наклона подстилающей пачки.

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

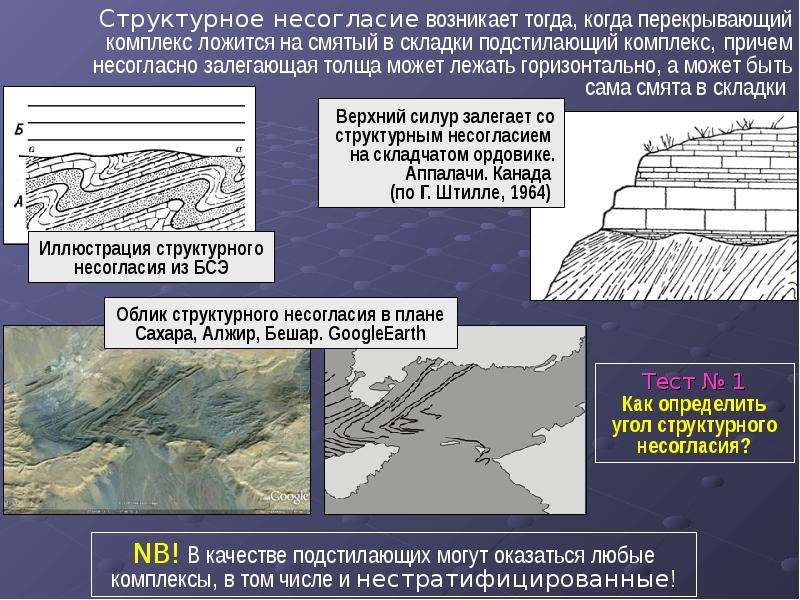

Структурное несогласие возникает тогда, когда перекрывающий комплекс ложится на смятый в складки подстилающий комплекс, причем несогласно залегающая толща может лежать горизонтально, а может быть сама смята в складки Структурное несогласие возникает тогда, когда перекрывающий комплекс ложится на смятый в складки подстилающий комплекс, причем несогласно залегающая толща может лежать горизонтально, а может быть сама смята в складки

Слайд 19

Описание слайда:

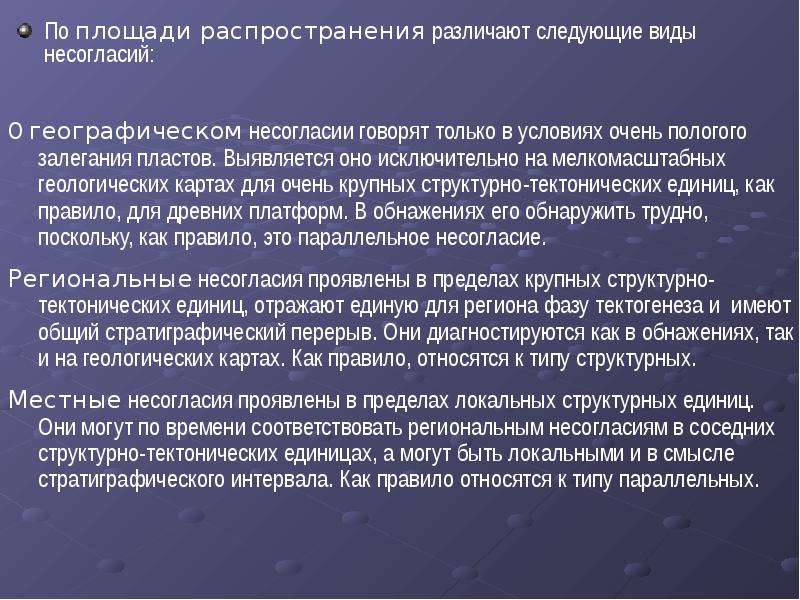

По площади распространения различают следующие виды несогласий: О географическом несогласии говорят только в условиях очень пологого залегания пластов. Выявляется оно исключительно на мелкомасштабных геологических картах для очень крупных структурно-тектонических единиц, как правило, для древних платформ. В обнажениях его обнаружить трудно, поскольку, как правило, это параллельное несогласие. Региональные несогласия проявлены в пределах крупных структурно-тектонических единиц, отражают единую для региона фазу тектогенеза и имеют общий стратиграфический перерыв. Они диагностируются как в обнажениях, так и на геологических картах. Как правило, относятся к типу структурных. Местные несогласия проявлены в пределах локальных структурных единиц. Они могут по времени соответствовать региональным несогласиям в соседних структурно-тектонических единицах, а могут быть локальными и в смысле стратиграфического интервала. Как правило относятся к типу параллельных.

Слайд 20

Описание слайда:

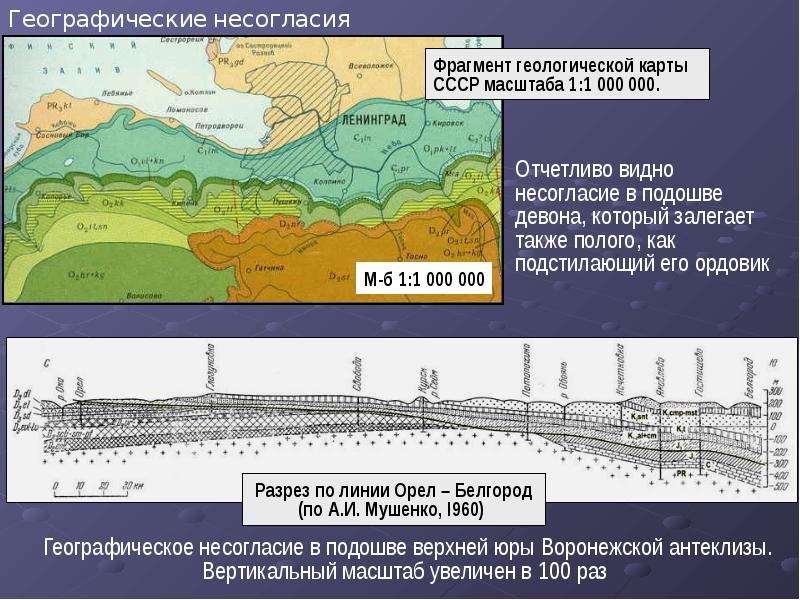

Географические несогласия Географические несогласия

Слайд 21

Описание слайда:

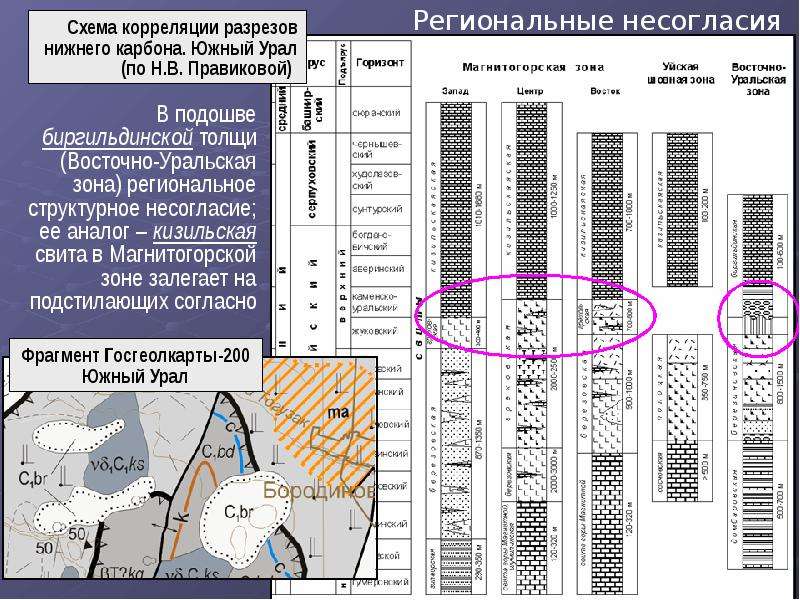

Региональные несогласия

Слайд 22

Описание слайда:

Типов несогласий по выраженности всего два: Явным называется несогласие, для которого установлены: – стратиграфический перерыв, – поверхность несогласия (подошва перекрывающей пачки), – четкие признаки поверхности размыва. Тип несогласия по величине угла или по площади распространения может быть любой. Скрытым называется несогласие, для которого установлен стратиграфический перерыв (например, палеонтологическим методом), но при этом явные признаки поверхности размыва отсутствуют. Тип несогласия по величине угла – "параллельное", по площади распространения – любое.

Слайд 23

Описание слайда:

Истинным называется несогласие, действительно отражающее определенный стратиграфический перерыв. Истинным называется несогласие, действительно отражающее определенный стратиграфический перерыв. Тип несогласия может быть любым. Внутриформационным называется несогласие, для которого определен стратиграфический перерыв и установлены признаки размыва нижележащих пачек, составляющих однако единую серию (формацию) с перекрывающими пачками. Тип несогласия по величине угла, как правило – "параллельное", по площади распространения – "локальное". Ложным несогласием называют тип соотношений, имеющий вид несогласия, но несогласием не являющийся.

Слайд 24

Описание слайда:

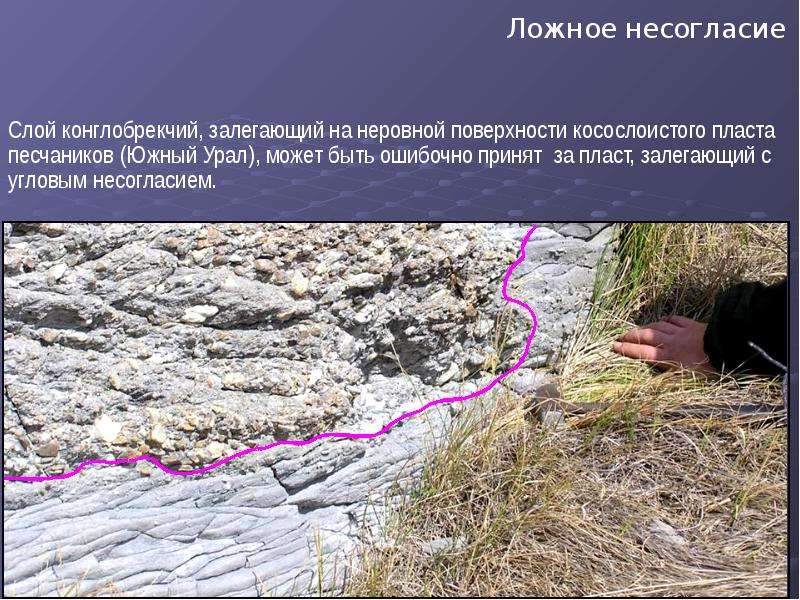

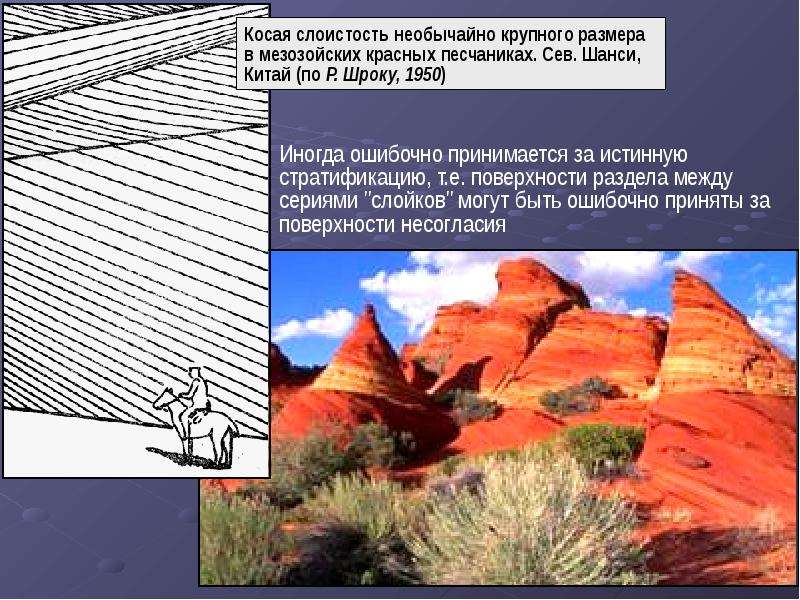

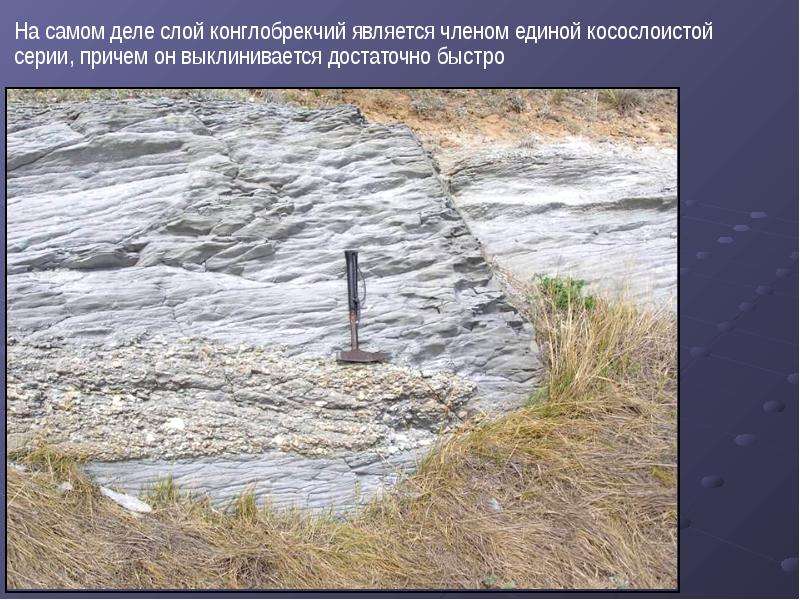

Ложное несогласие

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

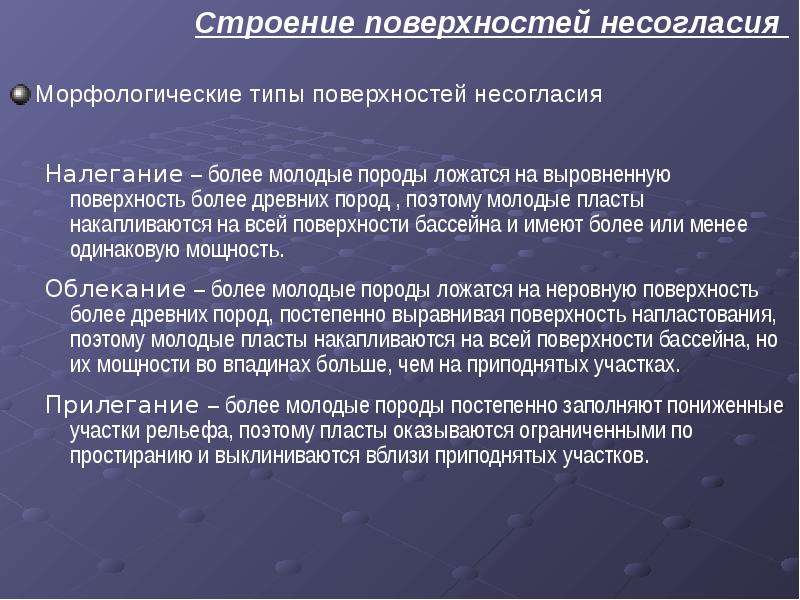

Строение поверхностей несогласия Морфологические типы поверхностей несогласия Налегание – более молодые породы ложатся на выровненную поверхность более древних пород , поэтому молодые пласты накапливаются на всей поверхности бассейна и имеют более или менее одинаковую мощность. Облекание – более молодые породы ложатся на неровную поверхность более древних пород, постепенно выравнивая поверхность напластования, поэтому молодые пласты накапливаются на всей поверхности бассейна, но их мощности во впадинах больше, чем на приподнятых участках. Прилегание – более молодые породы постепенно заполняют пониженные участки рельефа, поэтому пласты оказываются ограниченными по простиранию и выклиниваются вблизи приподнятых участков.

Слайд 28

Описание слайда:

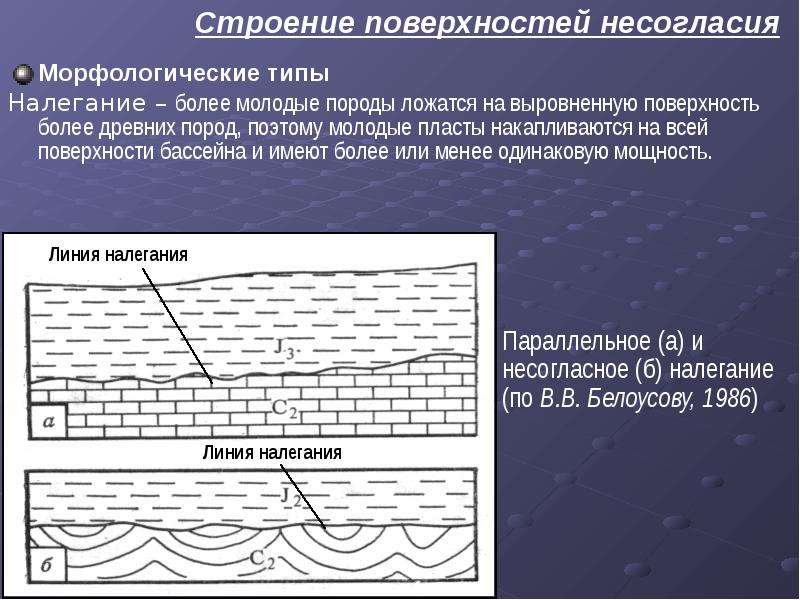

Строение поверхностей несогласия Морфологические типы Налегание – более молодые породы ложатся на выровненную поверхность более древних пород, поэтому молодые пласты накапливаются на всей поверхности бассейна и имеют более или менее одинаковую мощность.

Слайд 29

Описание слайда:

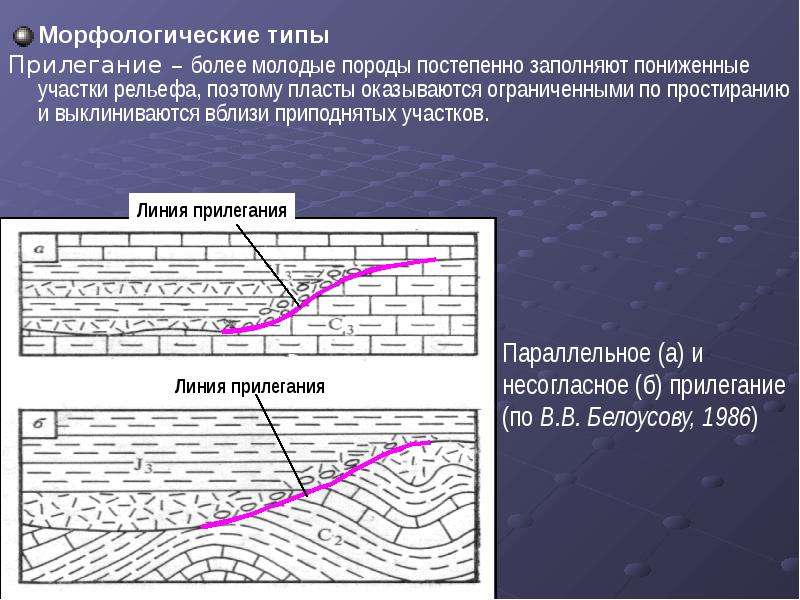

Морфологические типы Морфологические типы Прилегание – более молодые породы постепенно заполняют пониженные участки рельефа, поэтому пласты оказываются ограниченными по простиранию и выклиниваются вблизи приподнятых участков.

Слайд 30

Описание слайда:

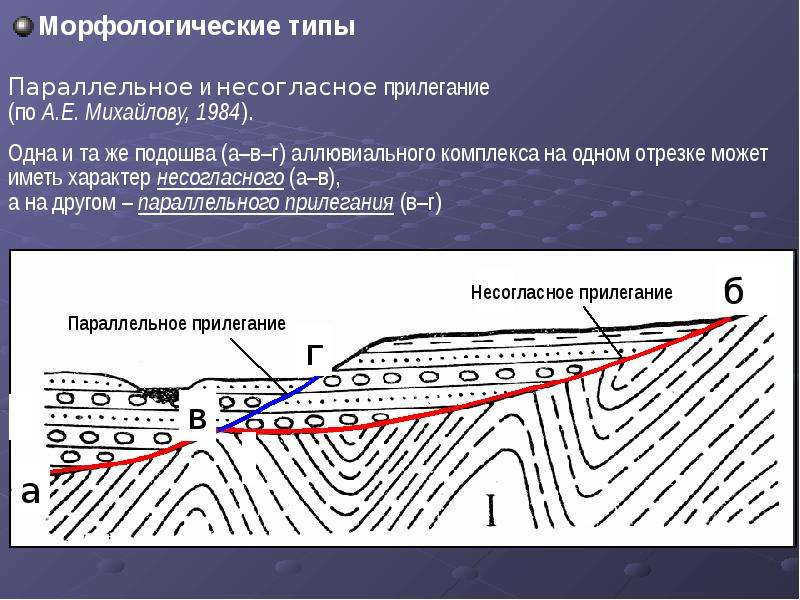

Морфологические типы Морфологические типы

Слайд 31

Описание слайда:

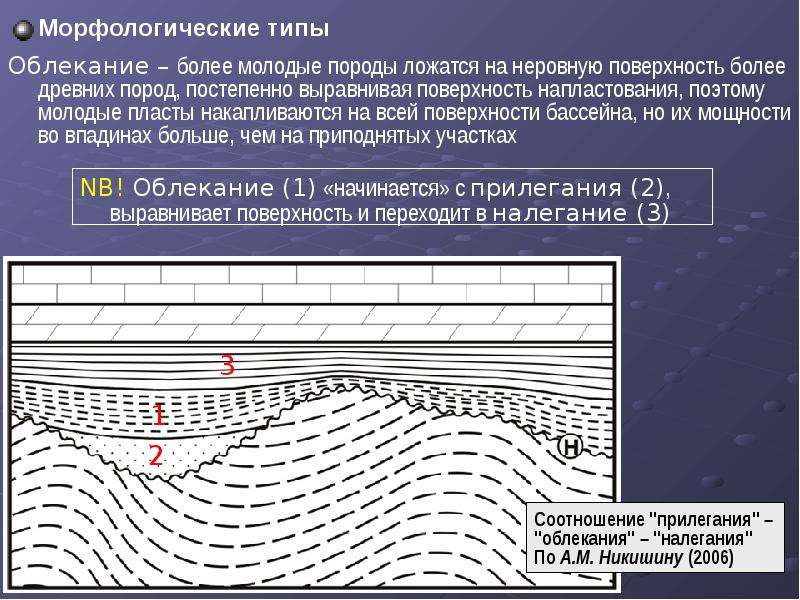

Морфологические типы Морфологические типы Облекание – более молодые породы ложатся на неровную поверхность более древних пород, постепенно выравнивая поверхность напластования, поэтому молодые пласты накапливаются на всей поверхности бассейна, но их мощности во впадинах больше, чем на приподнятых участках

Слайд 32

Описание слайда:

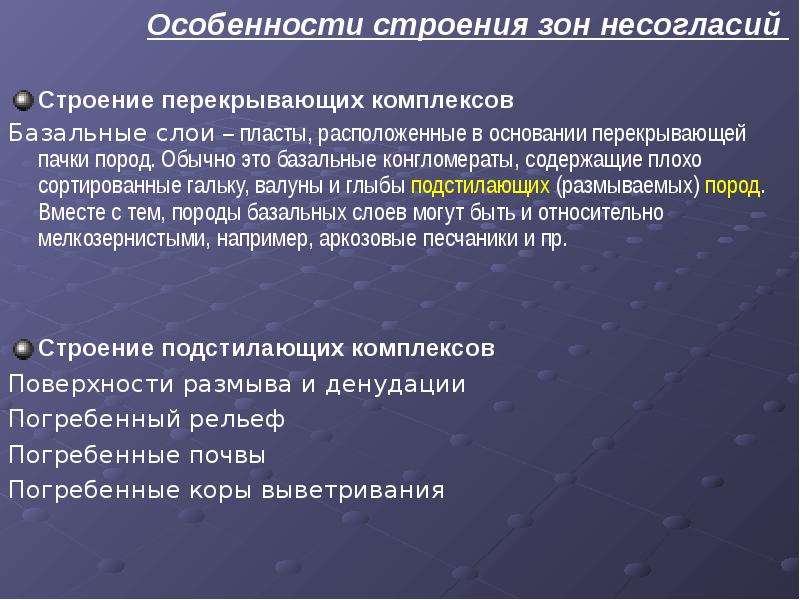

Особенности строения зон несогласий Строение перекрывающих комплексов Базальные слои – пласты, расположенные в основании перекрывающей пачки пород. Обычно это базальные конгломераты, содержащие плохо сортированные гальку, валуны и глыбы подстилающих (размываемых) пород. Вместе с тем, породы базальных слоев могут быть и относительно мелкозернистыми, например, аркозовые песчаники и пр. Строение подстилающих комплексов Поверхности размыва и денудации Погребенный рельеф Погребенные почвы Погребенные коры выветривания

Слайд 33

Описание слайда:

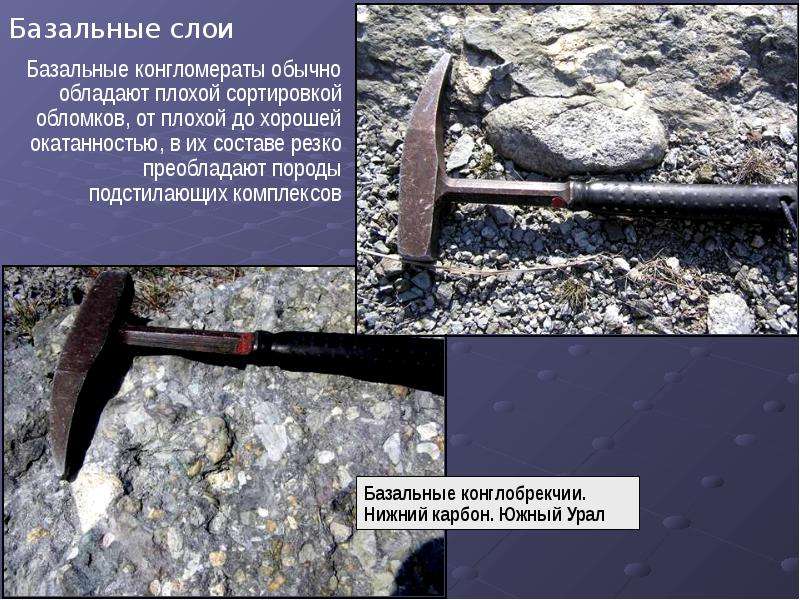

Базальные слои

Слайд 34

Описание слайда:

Способы определения несогласий Прямые признаки несогласий в обнажениях структурные признаки (разница в углах падения подстилающих и перекрывающих пластов, перекрытие разрывных нарушений и пр.) состав и строение зон несогласий (базальные слои, захороненные рельеф, почвы, коры выветривания и пр.) Косвенные признаки несогласий палеонтологический признак – фаунистические остатки существенно разного возраста в непосредственно контактирующих слоях формационный признак – наличие существенно различных формаций в непосредственном контакте
