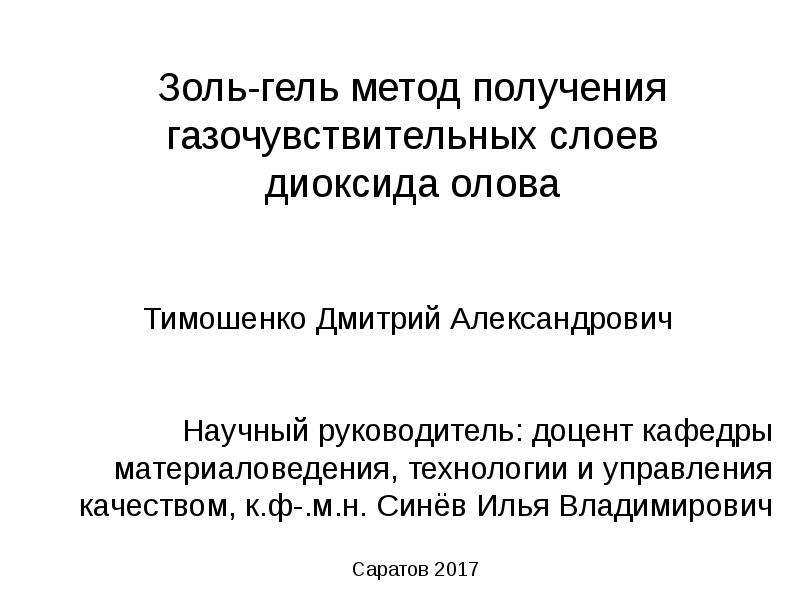

Слайд 1

Описание слайда:

Золь-гель метод получения газочувствительных слоев диоксида олова

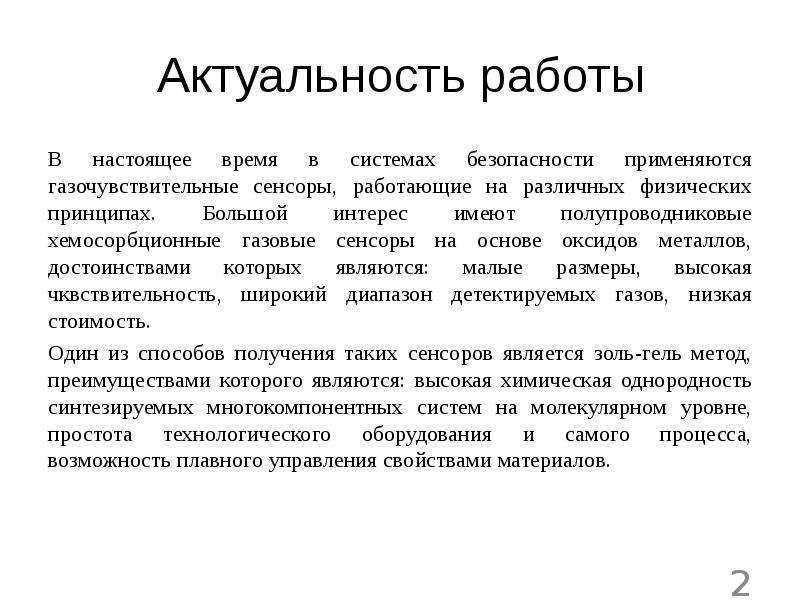

Слайд 2

Описание слайда:

Актуальность работы В настоящее время в системах безопасности применяются газочувствительные сенсоры, работающие на различных физических принципах. Большой интерес имеют полупроводниковые хемосорбционные газовые сенсоры на основе оксидов металлов, достоинствами которых являются: малые размеры, высокая чквствительность, широкий диапазон детектируемых газов, низкая стоимость. Один из способов получения таких сенсоров является золь-гель метод, преимуществами которого являются: высокая химическая однородность синтезируемых многокомпонентных систем на молекулярном уровне, простота технологического оборудования и самого процесса, возможность плавного управления свойствами материалов.

Слайд 3

Описание слайда:

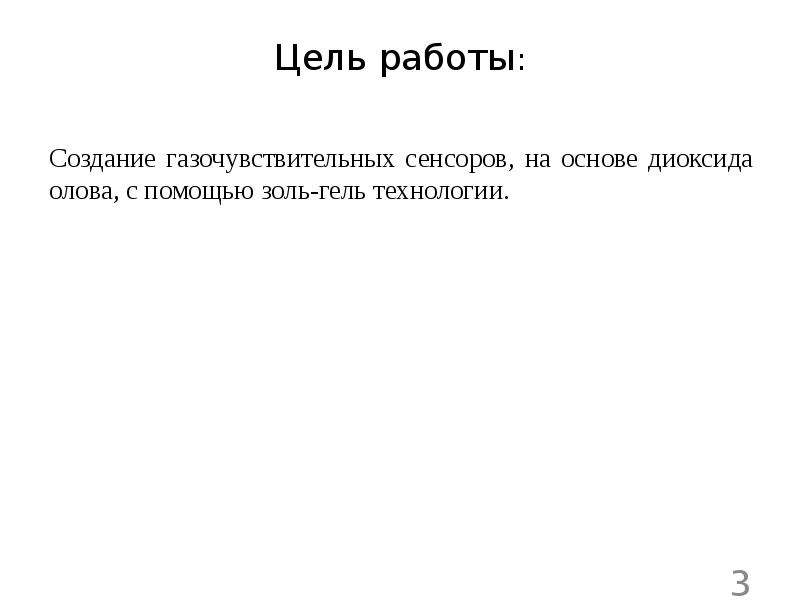

Цель работы: Создание газочувствительных сенсоров, на основе диоксида олова, с помощью золь-гель технологии.

Слайд 4

Описание слайда:

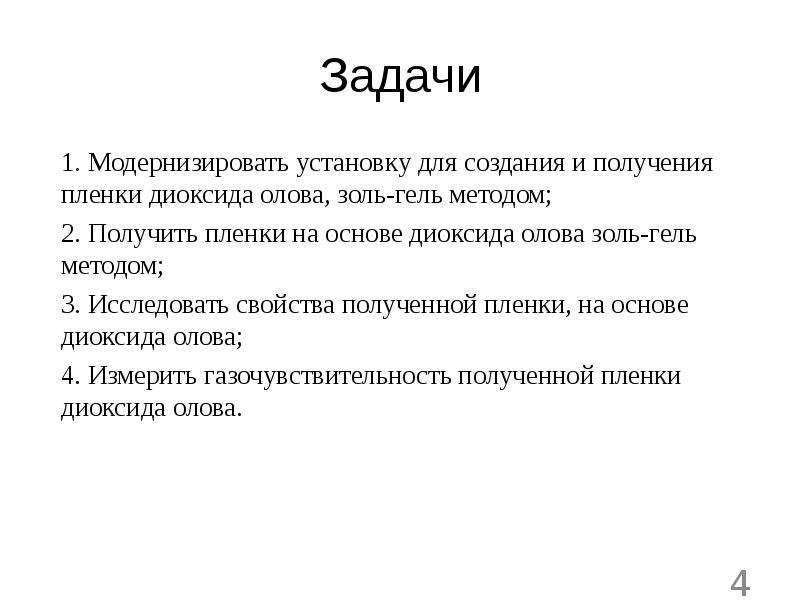

Задачи 1. Модернизировать установку для создания и получения пленки диоксида олова, золь-гель методом; 2. Получить пленки на основе диоксида олова золь-гель методом; 3. Исследовать свойства полученной пленки, на основе диоксида олова; 4. Измерить газочувствительность полученной пленки диоксида олова.

Слайд 5

Описание слайда:

Золь-гель технология Золь-гель процесс – технология материалов и нано-материалов, включающая получение золя с последующим переводом его в гель –коллоидную систему, состоящую из жидкой дисперсионной среды, заключенной в пространственную сетку, образованную соединившимися частицами дисперсной фазы.

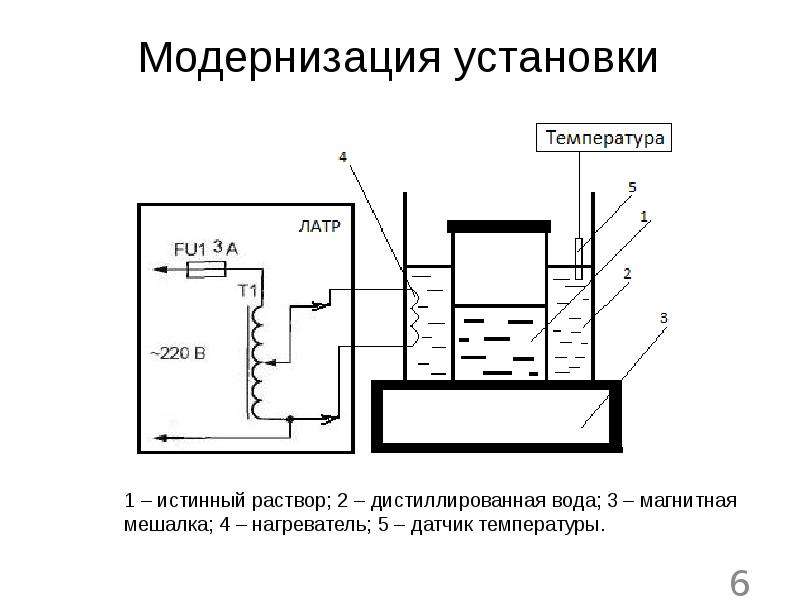

Слайд 6

Описание слайда:

Модернизация установки

Слайд 7

Описание слайда:

Компоненты для проведения золь-гель технологии

Слайд 8

Описание слайда:

Технология

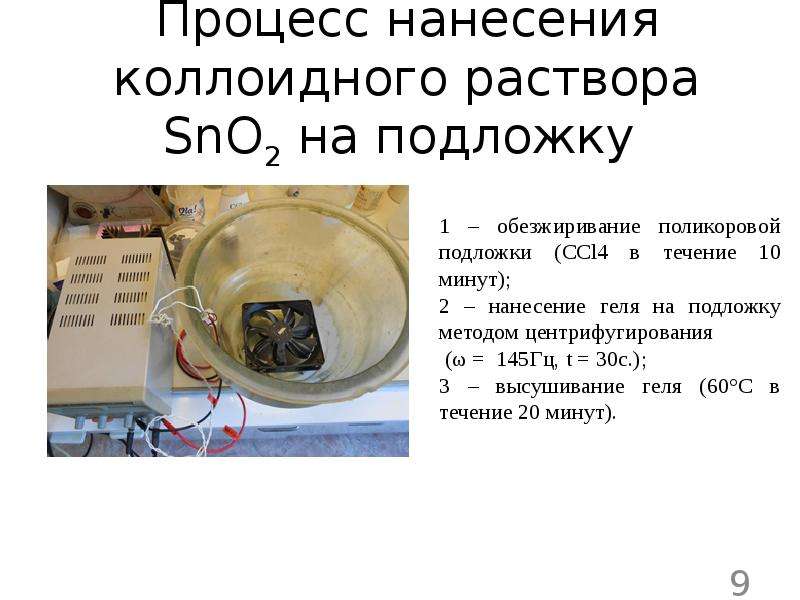

Слайд 9

Описание слайда:

Процесс нанесения коллоидного раствора SnO2 на подложку

Слайд 10

Описание слайда:

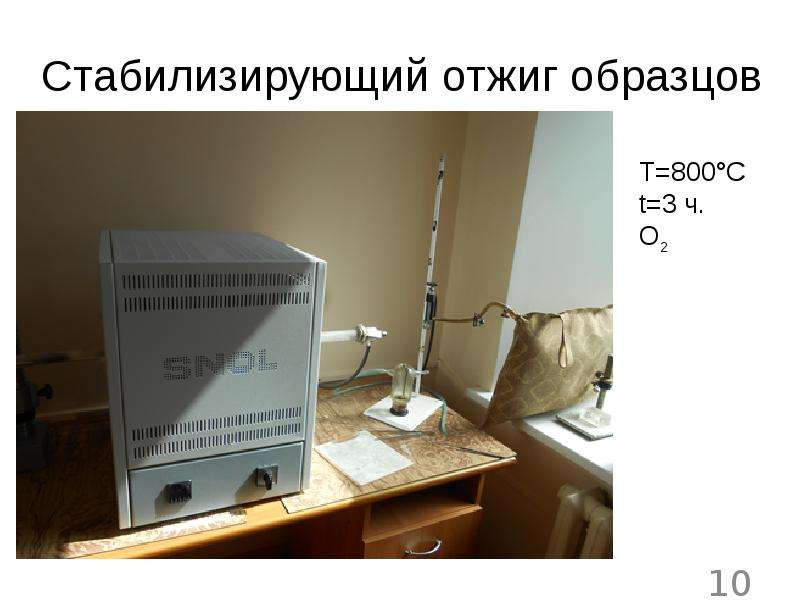

Стабилизирующий отжиг образцов

Слайд 11

Описание слайда:

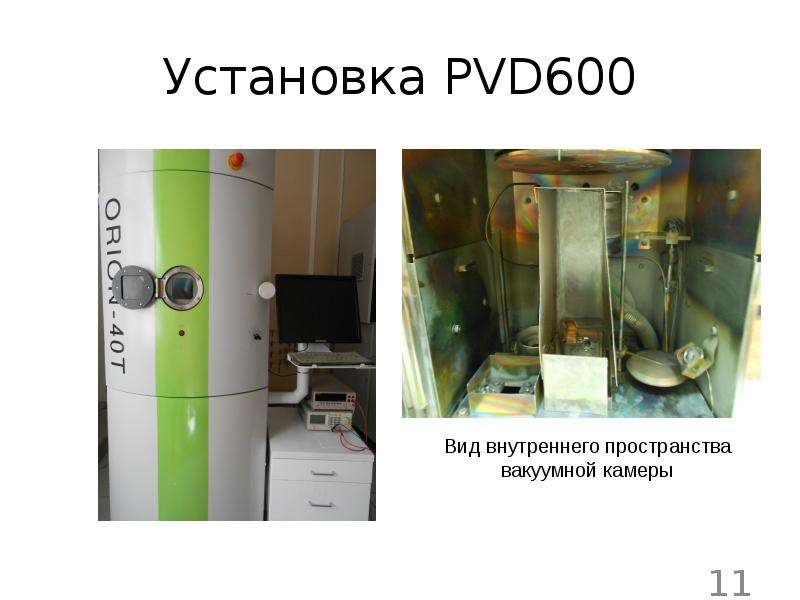

Установка РVD600

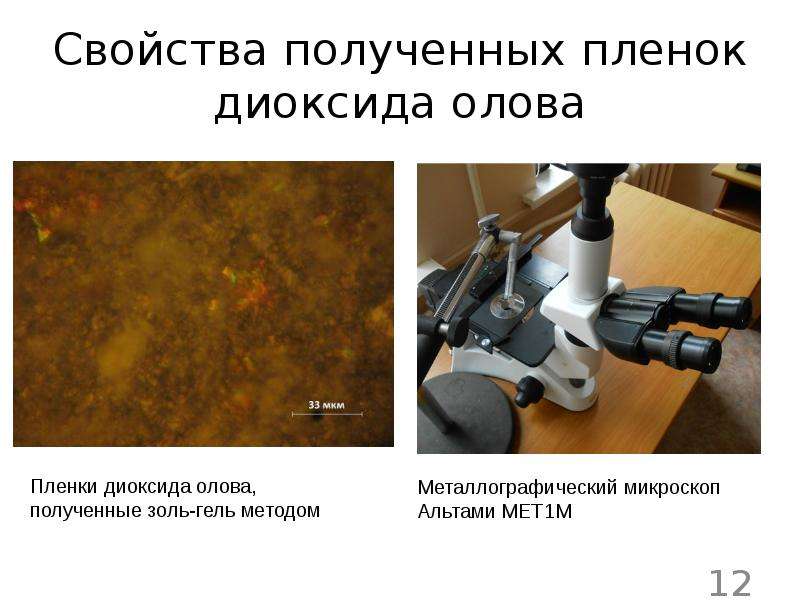

Слайд 12

Описание слайда:

Свойства полученных пленок диоксида олова

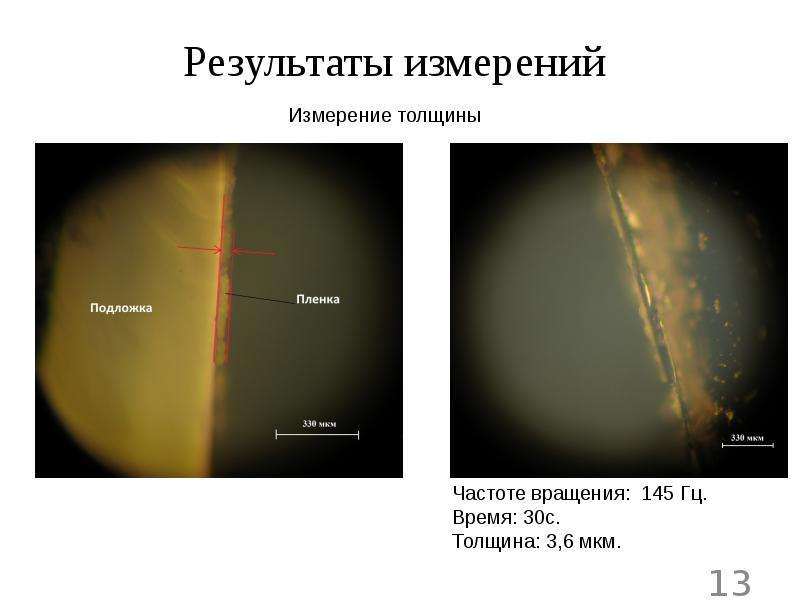

Слайд 13

Описание слайда:

Результаты измерений

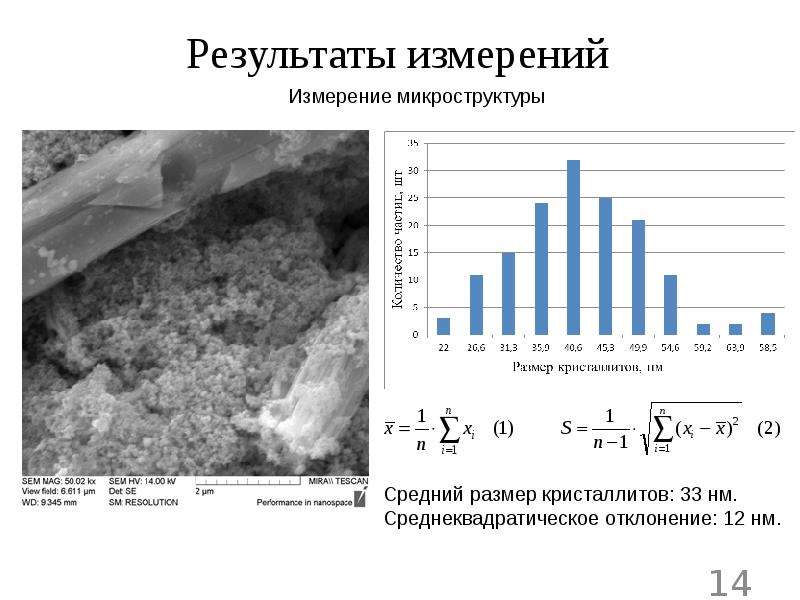

Слайд 14

Описание слайда:

Результаты измерений

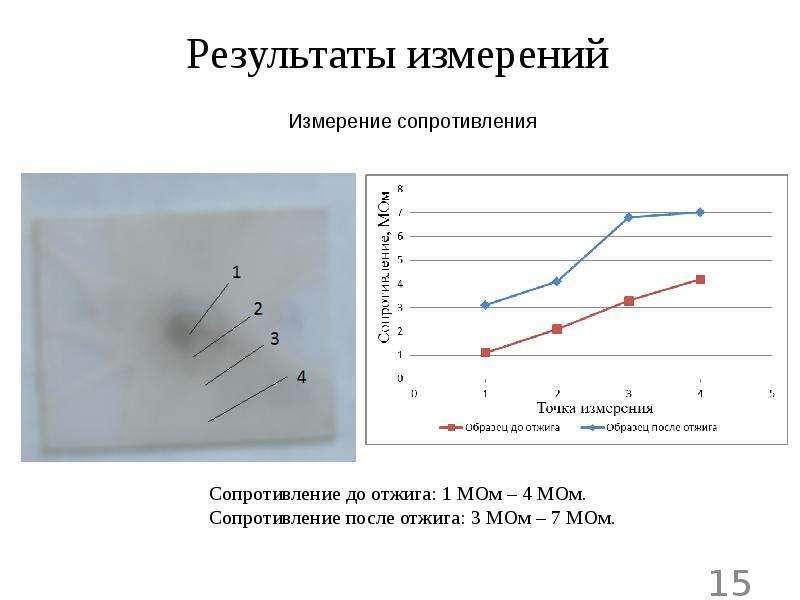

Слайд 15

Описание слайда:

Результаты измерений

Слайд 16

Описание слайда:

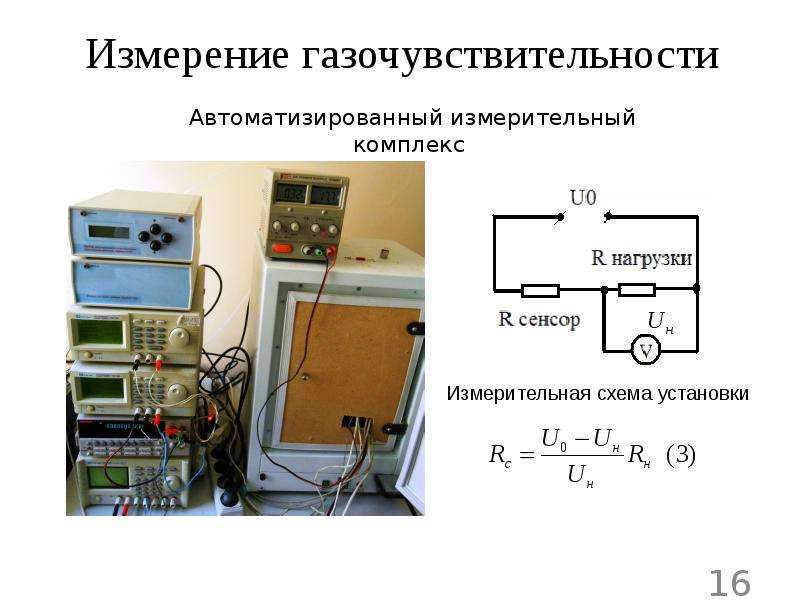

Автоматизированный измерительный комплекс

Слайд 17

Описание слайда:

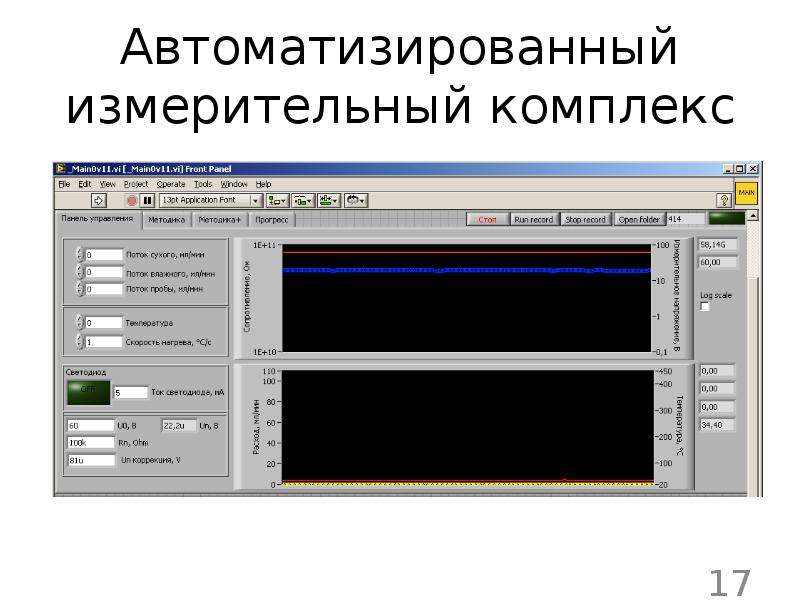

Автоматизированный измерительный комплекс

Слайд 18

Описание слайда:

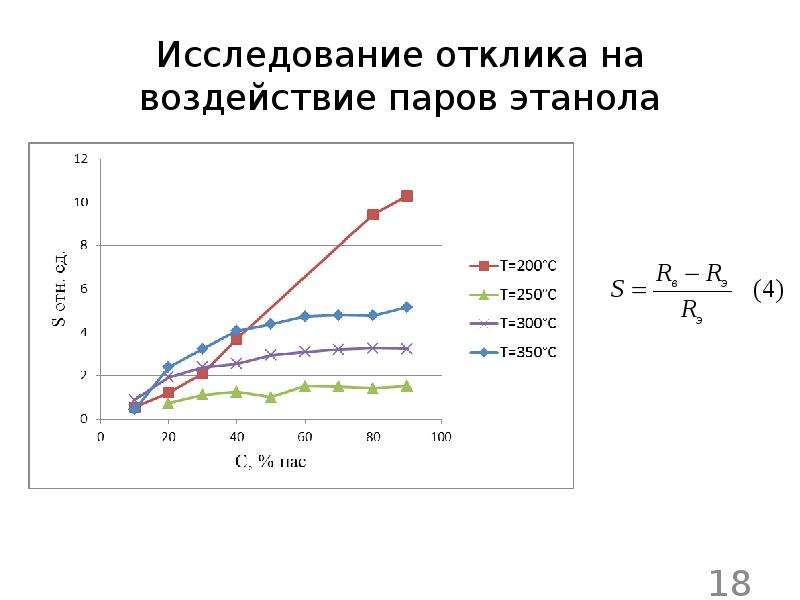

Исследование отклика на воздействие паров этанола

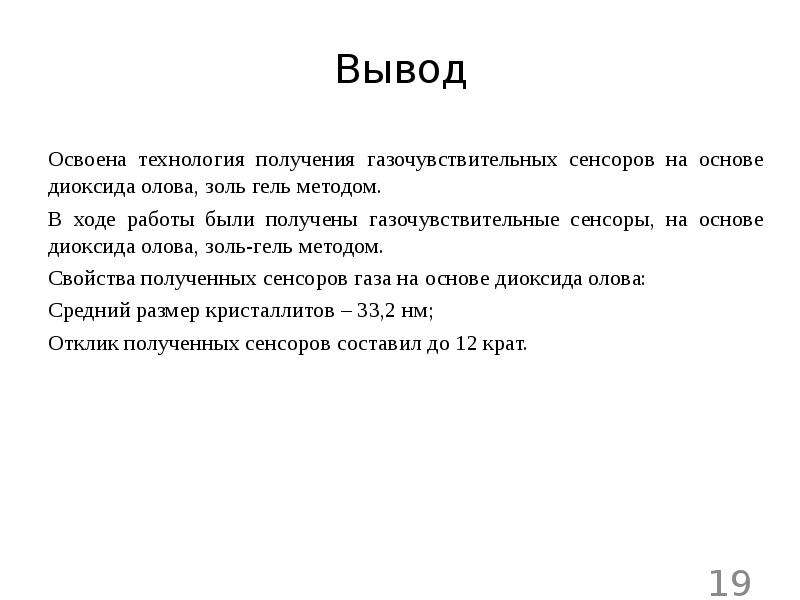

Слайд 19

Описание слайда:

Вывод Освоена технология получения газочувствительных сенсоров на основе диоксида олова, золь гель методом. В ходе работы были получены газочувствительные сенсоры, на основе диоксида олова, золь-гель методом. Свойства полученных сенсоров газа на основе диоксида олова: Средний размер кристаллитов – 33,2 нм; Отклик полученных сенсоров составил до 12 крат.
