Слайд 1

Описание слайда:

Современные проблемы физики наноструктурных материалов Современные проблемы физики наноструктурных материалов Механические свойства и механизмы деформации наноматериалов

Слайд 2

Описание слайда:

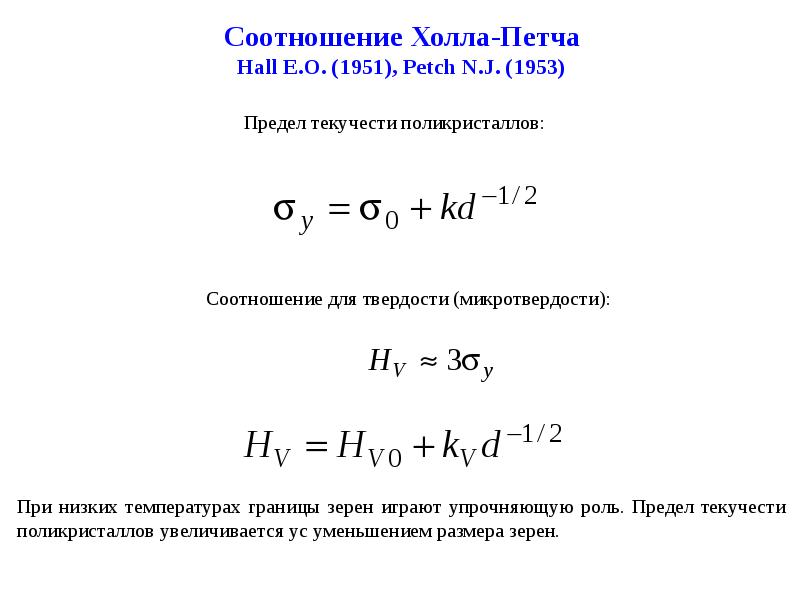

Соотношение Холла-Петча Hall E.O. (1951), Petch N.J. (1953)

Слайд 3

Описание слайда:

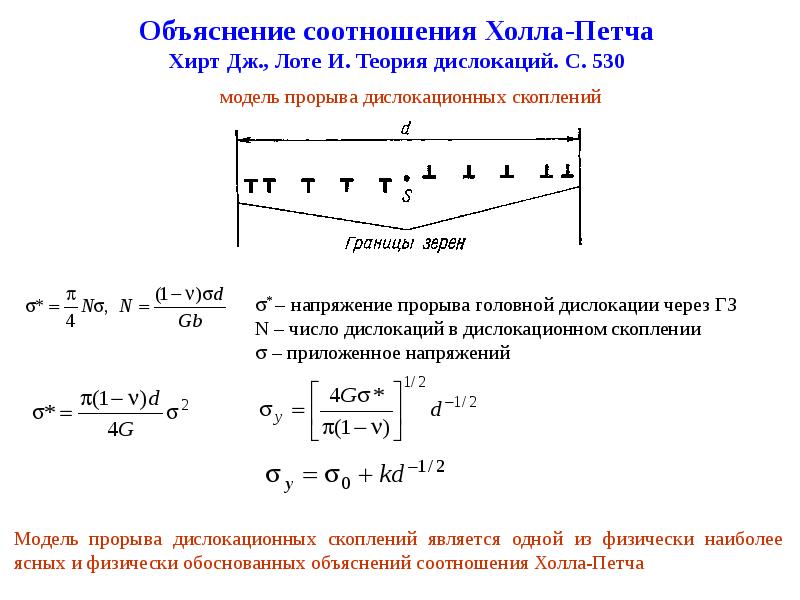

Объяснение соотношения Холла-Петча Хирт Дж., Лоте И. Теория дислокаций. С. 530

Слайд 4

Описание слайда:

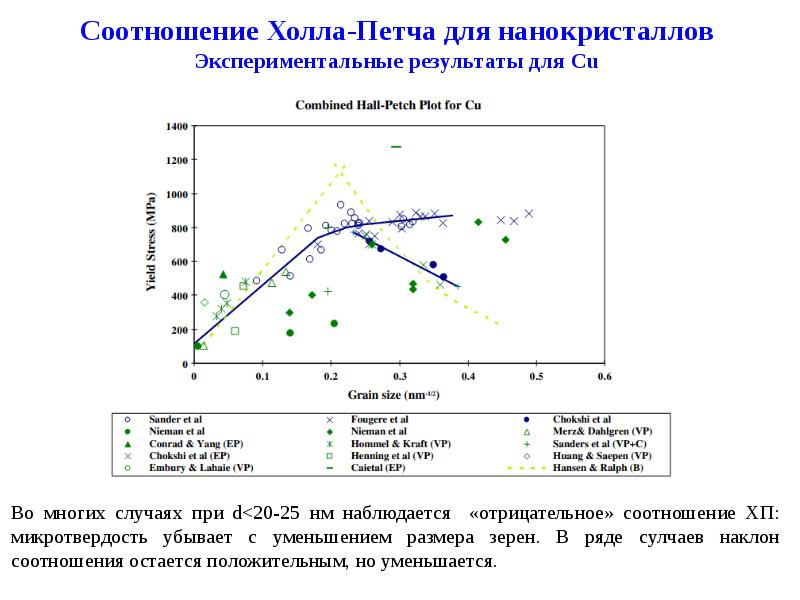

Соотношение Холла-Петча для нанокристаллов Экспериментальные результаты для Cu

Слайд 5

Описание слайда:

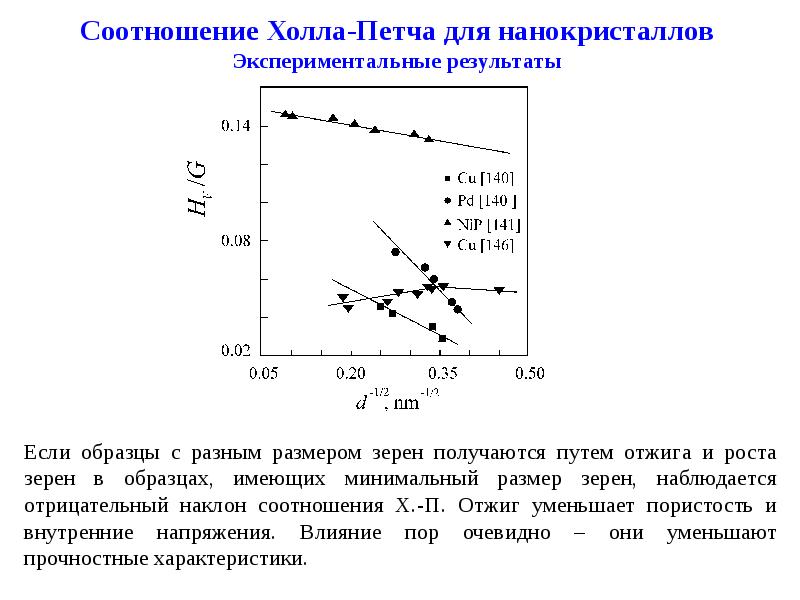

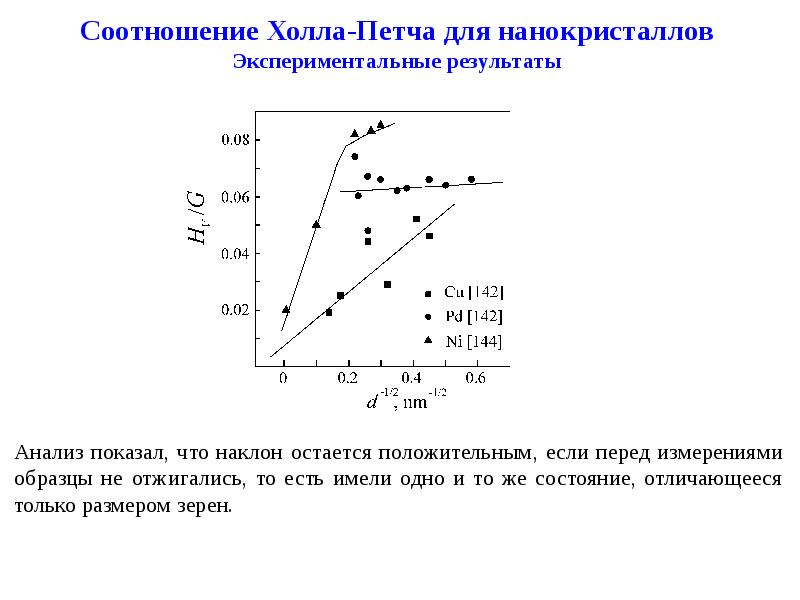

Соотношение Холла-Петча для нанокристаллов Экспериментальные результаты

Слайд 6

Описание слайда:

Соотношение Холла-Петча для нанокристаллов Экспериментальные результаты

Слайд 7

Описание слайда:

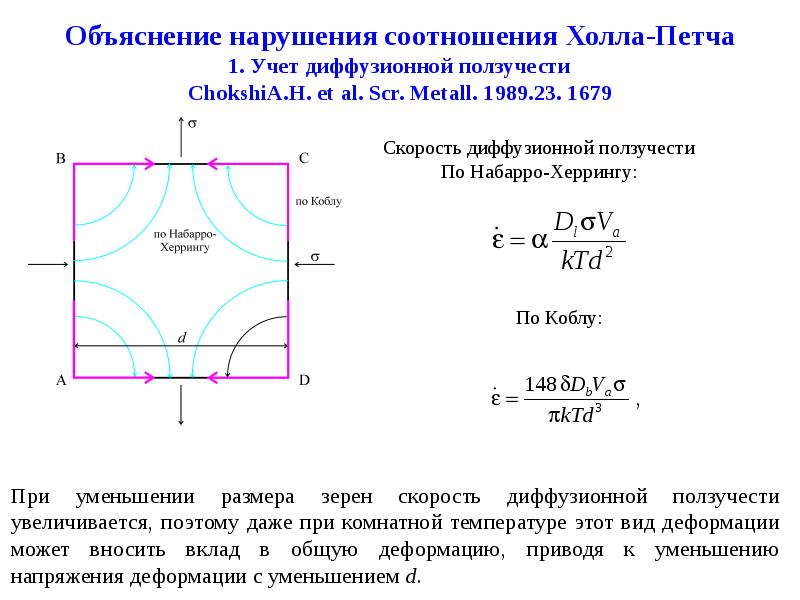

Объяснение нарушения соотношения Холла-Петча 1. Учет диффузионной ползучести ChokshiA.H. et al. Scr. Metall. 1989.23. 1679

Слайд 8

Описание слайда:

Объяснение нарушения соотношения Холла-Петча 2. Учет размерного эффекта Pande C.S. et al. Nanostr. Mater. 1993. 2. 323. Nazarov A.A. Scr. Mater. 1996. 34. 697

Слайд 9

Описание слайда:

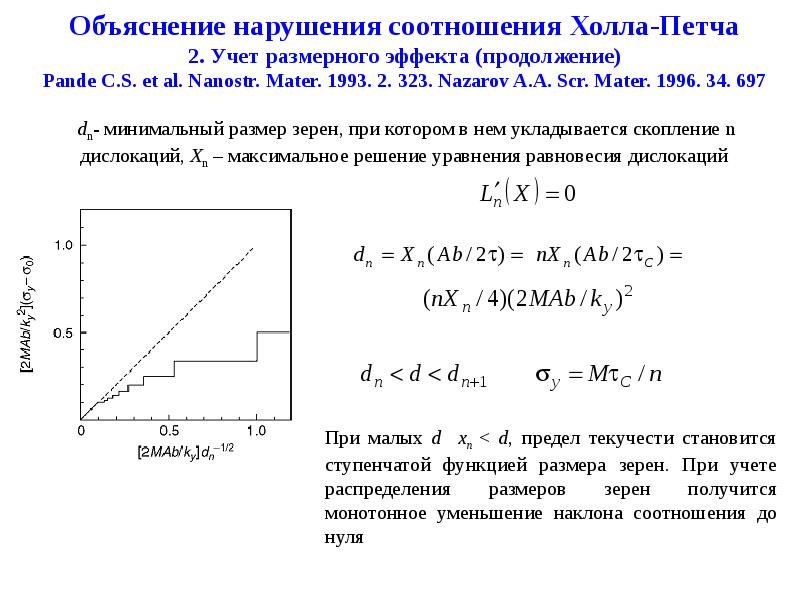

Объяснение нарушения соотношения Холла-Петча 2. Учет размерного эффекта (продолжение) Pande C.S. et al. Nanostr. Mater. 1993. 2. 323. Nazarov A.A. Scr. Mater. 1996. 34. 697

Слайд 10

Описание слайда:

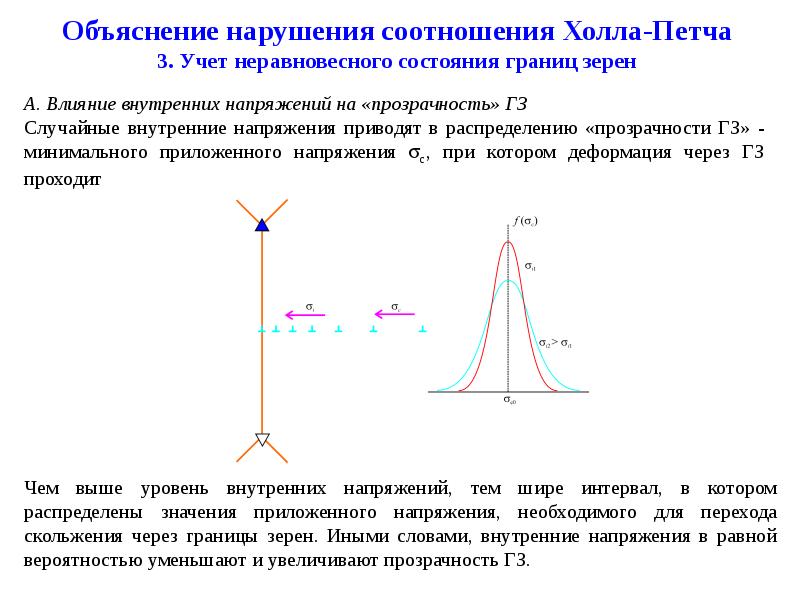

Объяснение нарушения соотношения Холла-Петча 3. Учет неравновесного состояния границ зерен

Слайд 11

Описание слайда:

Объяснение нарушения соотношения Холла-Петча 3. Учет неравновесного состояния границ зерен

Слайд 12

Описание слайда:

Объяснение нарушения соотношения Холла-Петча 3. Учет неравновесного состояния границ зерен

Слайд 13

Описание слайда:

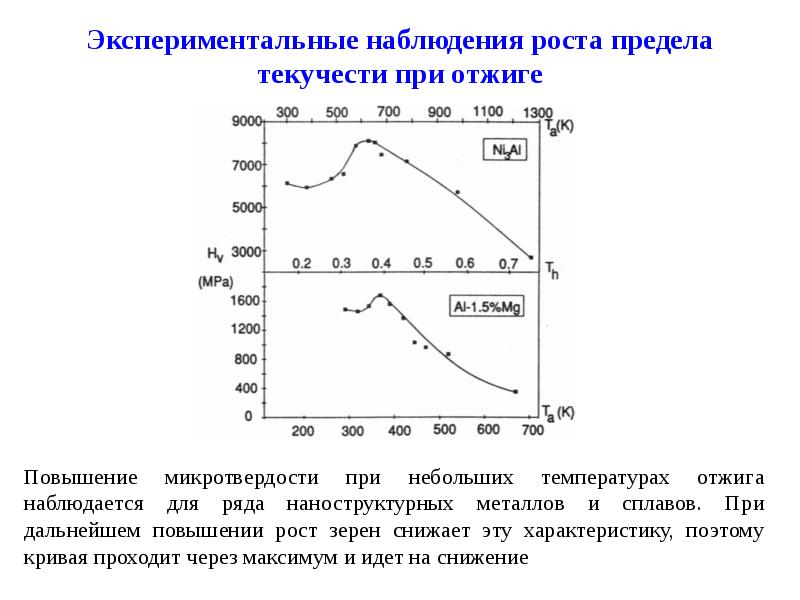

Экспериментальные наблюдения роста предела текучести при отжиге

Слайд 14

Описание слайда:

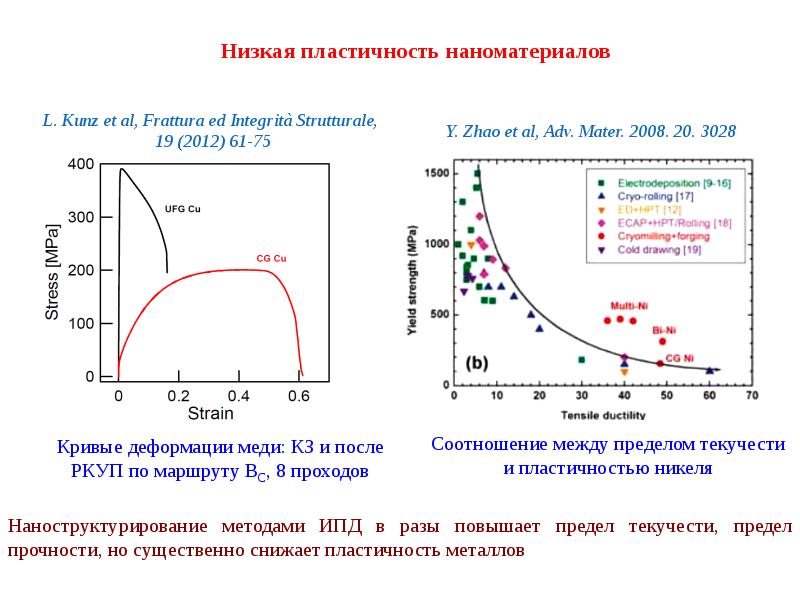

Низкая пластичность наноматериалов

Слайд 15

Описание слайда:

Изменение механических свойств меди после РКУП и отжига

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Механизмы деформации нанокристаллов

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

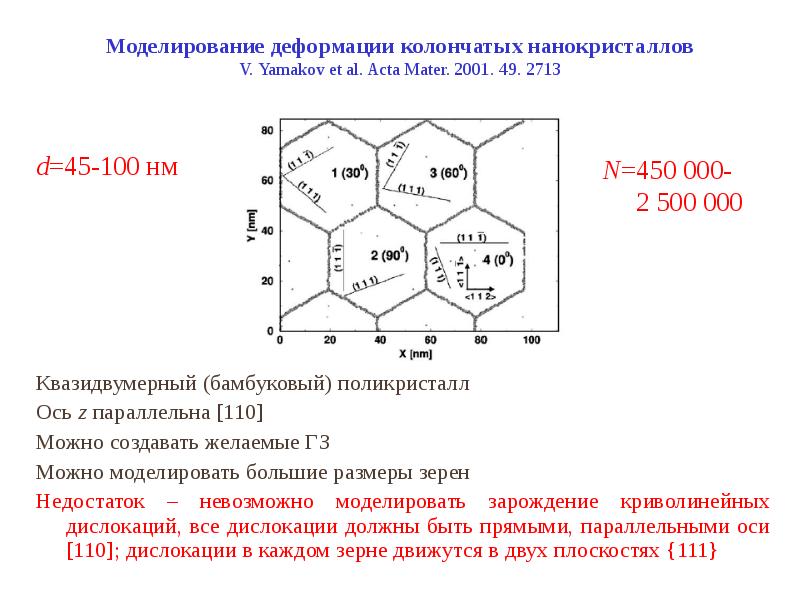

Моделирование деформации колончатых нанокристаллов V. Yamakov et al. Acta Mater. 2001. 49. 2713 Квазидвумерный (бамбуковый) поликристалл Ось z параллельна [110] Можно создавать желаемые ГЗ Можно моделировать большие размеры зерен Недостаток – невозможно моделировать зарождение криволинейных дислокаций, все дислокации должны быть прямыми, параллельными оси [110]; дислокации в каждом зерне движутся в двух плоскостях {111}

Слайд 20

Описание слайда:

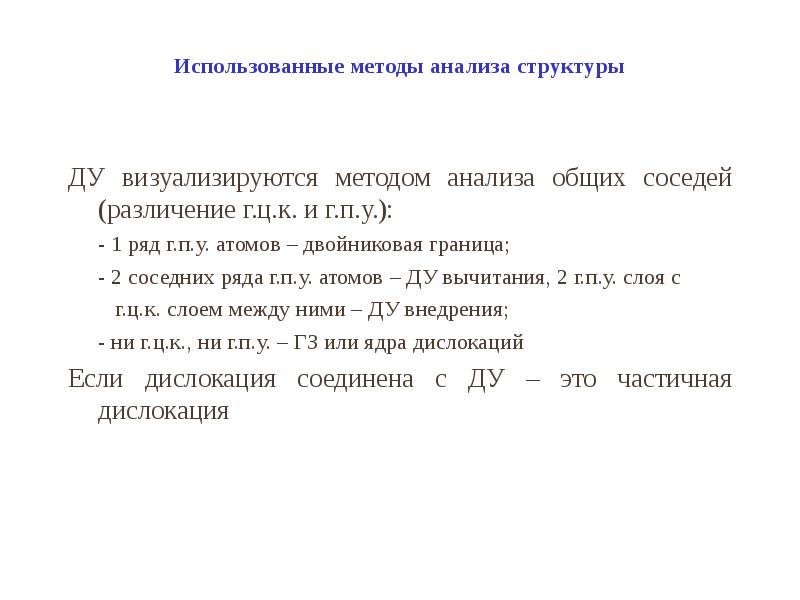

Использованные методы анализа структуры ДУ визуализируются методом анализа общих соседей (различение г.ц.к. и г.п.у.): - 1 ряд г.п.у. атомов – двойниковая граница; - 2 соседних ряда г.п.у. атомов – ДУ вычитания, 2 г.п.у. слоя с г.ц.к. слоем между ними – ДУ внедрения; - ни г.ц.к., ни г.п.у. – ГЗ или ядра дислокаций Если дислокация соединена с ДУ – это частичная дислокация

Слайд 21

Описание слайда:

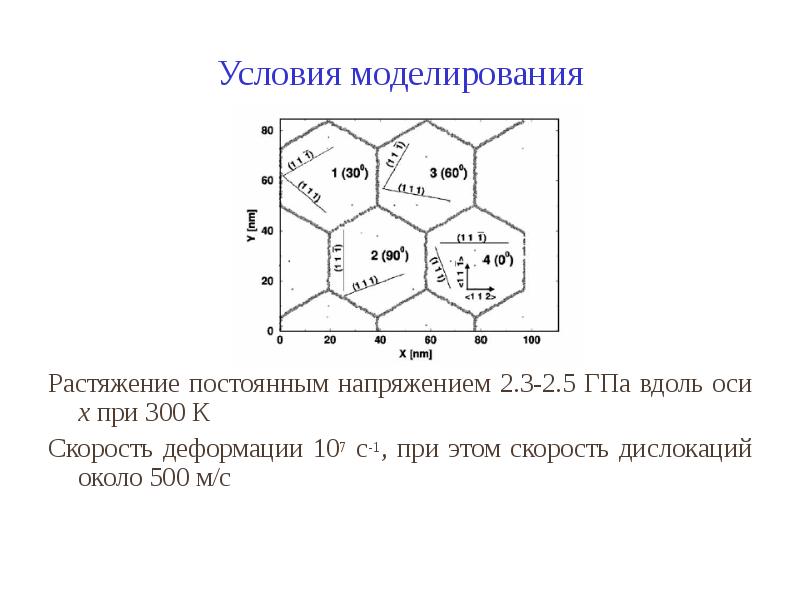

Условия моделирования Растяжение постоянным напряжением 2.3-2.5 ГПа вдоль оси x при 300 К Скорость деформации 107 с-1, при этом скорость дислокаций около 500 м/c

Слайд 22

Описание слайда:

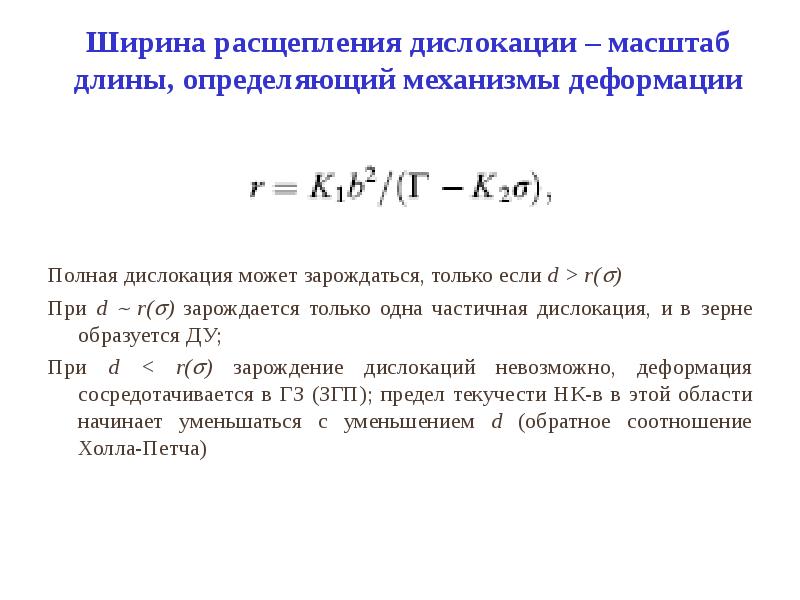

Ширина расщепления дислокации – масштаб длины, определяющий механизмы деформации Полная дислокация может зарождаться, только если d > r() При d  r() зарождается только одна частичная дислокация, и в зерне образуется ДУ; При d < r() зарождение дислокаций невозможно, деформация сосредотачивается в ГЗ (ЗГП); предел текучести НК-в в этой области начинает уменьшаться с уменьшением d (обратное соотношение Холла-Петча)

Слайд 23

Описание слайда:

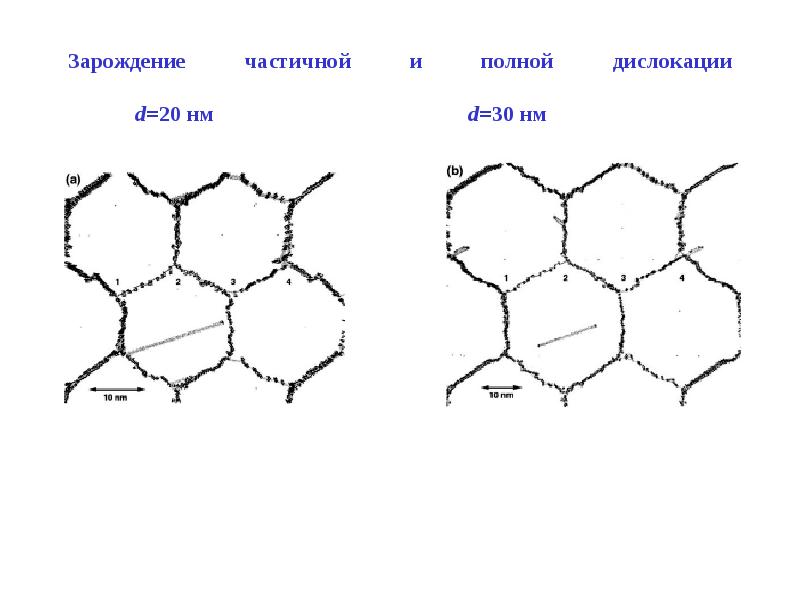

Зарождение частичной и полной дислокации d=20 нм d=30 нм

Слайд 24

Описание слайда:

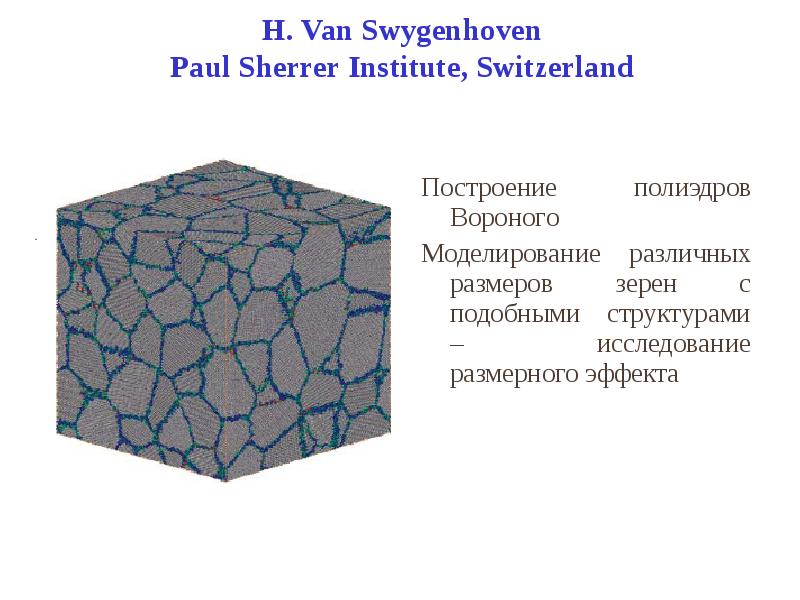

H. Van Swygenhoven Paul Sherrer Institute, Switzerland Построение полиэдров Вороного Моделирование различных размеров зерен с подобными структурами – исследование размерного эффекта
