Слайд 1

Описание слайда:

Создание вакуума в выпарных аппаратах. Принцип работы барометрического конденсатора Работу выполнили студенты группы 2Д5Б Бирюков М., Звягинцева М., Киреева О., Колесникова С., Лукина А., Семенова И.

Слайд 2

Описание слайда:

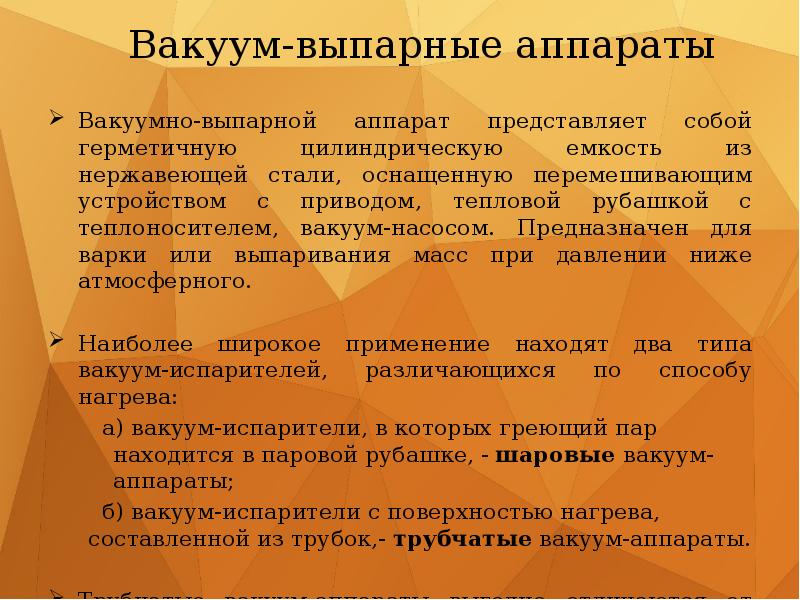

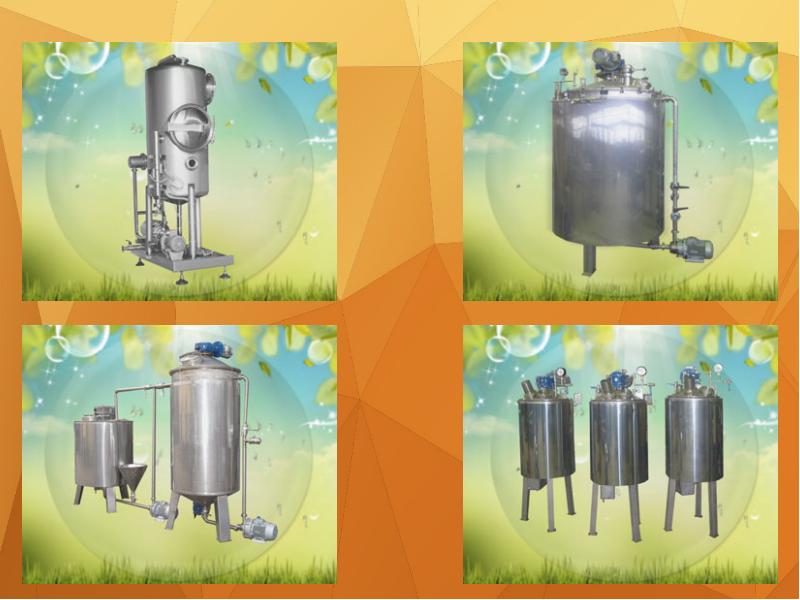

Вакуум-выпарные аппараты Вакуумно-выпарной аппарат представляет собой герметичную цилиндрическую емкость из нержавеющей стали, оснащенную перемешивающим устройством с приводом, тепловой рубашкой с теплоносителем, вакуум-насосом. Предназначен для варки или выпаривания масс при давлении ниже атмосферного. Наиболее широкое применение находят два типа вакуум-испарителей, различающихся по способу нагрева: а) вакуум-испарители, в которых греющий пар находится в паровой рубашке, - шаровые вакуум-аппараты; б) вакуум-испарители с поверхностью нагрева, составленной из трубок,- трубчатые вакуум-аппараты. Трубчатые вакуум-аппараты выгодно отличаются от шаровых большой поверхностью нагрева, что обеспечивает быстроту выпаривания.

Слайд 3

Описание слайда:

Принцип работы вакуум-выпарных установок Вакуум в выпарных установках создается в результате конденсации вторичного пара в конденсаторах, охлаждаемых водой. Теоретически абсолютное давление в конденсаторе должно быть равно давлению насыщенного пара при температуре конденсации. В присутствии воздуха давление в конденсаторе равно сумме парциальных давлений пара и воздуха. Вакуум в конденсаторе от подсоса воздуха ухудшается, и воздух необходимо удалять при помощи вакуум-насосов (наиболее распространенные – пароструйные). Обычно в конденсаторах выпарных установок поддерживают абсолютное давление, равное 0,1 – 0,2 aт (соответствует температуре конденсации 45 – 60° С).

Слайд 4

Описание слайда:

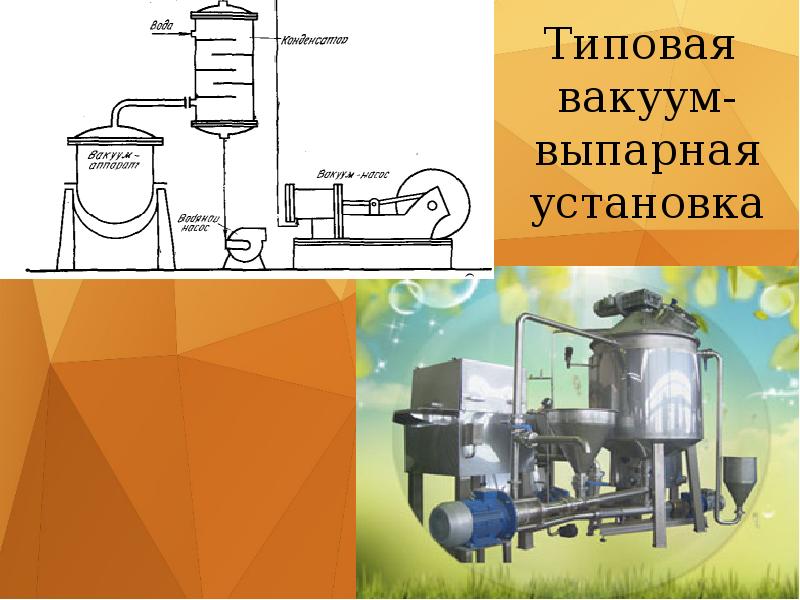

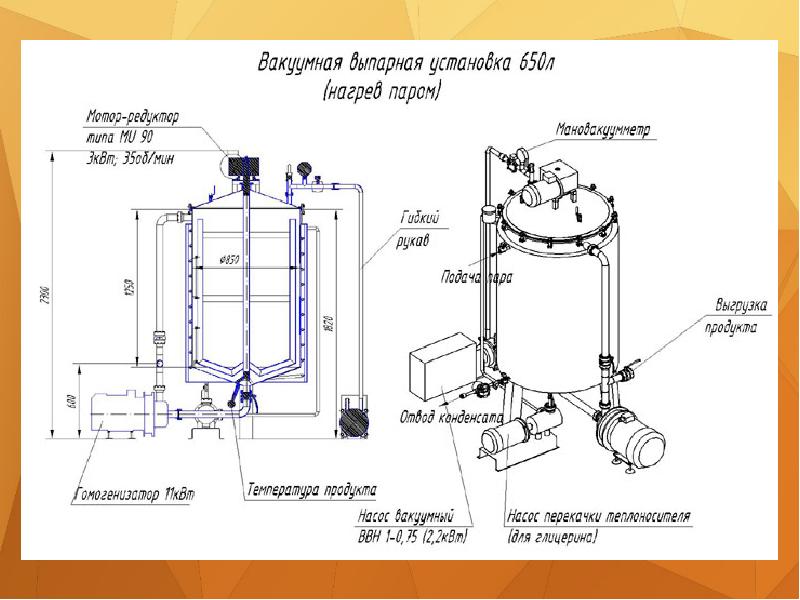

Типовая вакуум-выпарная установка

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Шаровой аппарат 1 – Шаровой или овальной формы разъемный корпус аппарата; 2 – паровая рубашка; 3 – шлем, соединяющийся с конденсатором; 4 – штуцер для подачи исходного раствора; 5 - труба для вывода концентрированного раствора; 6 – штуцер для подачи греющего пара; 7 – штуцер для отвода конденсата; 8 - разбортованныне края; 9 – лаз, служащий для очистки внутренней поверхности аппарата; 10 – воздушный кран; 11 – термометр; 12 – вакуумметр; 13 – смотровые стекла.

Слайд 8

Описание слайда:

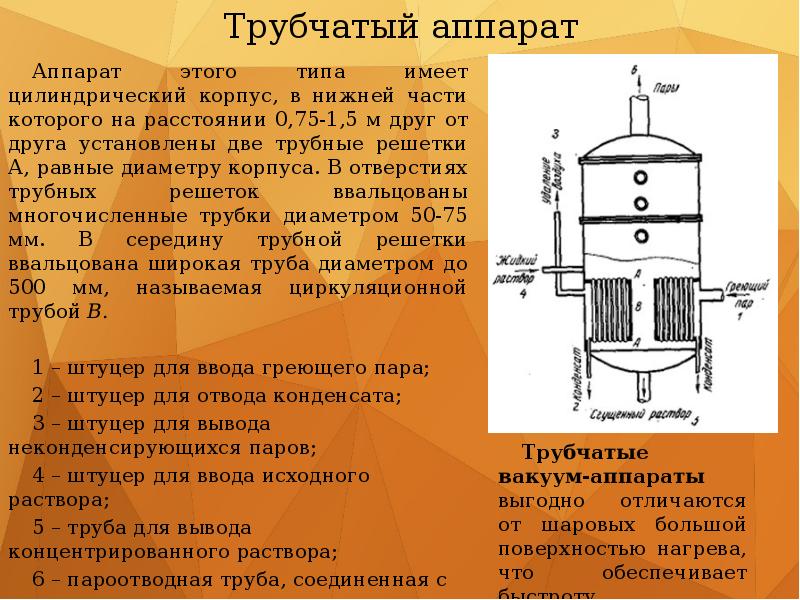

Трубчатый аппарат Аппарат этого типа имеет цилиндрический корпус, в нижней части которого на расстоянии 0,75-1,5 м друг от друга установлены две трубные решетки А, равные диаметру корпуса. В отверстиях трубных решеток ввальцованы многочисленные трубки диаметром 50-75 мм. В середину трубной решетки ввальцована широкая труба диаметром до 500 мм, называемая циркуляционной трубой В. 1 – штуцер для ввода греющего пара; 2 – штуцер для отвода конденсата; 3 – штуцер для вывода неконденсирующихся паров; 4 – штуцер для ввода исходного раствора; 5 – труба для вывода концентрированного раствора; 6 – пароотводная труба, соединенная с конденсатором. .

Слайд 9

Описание слайда:

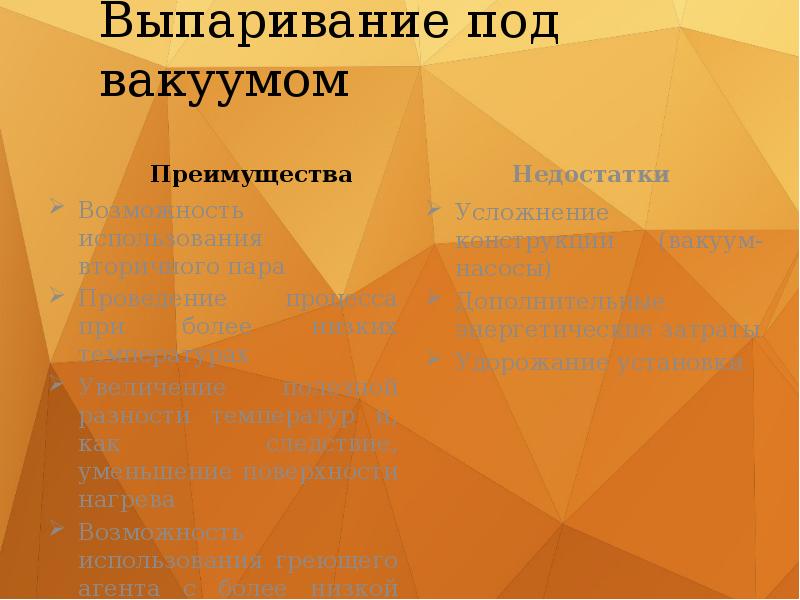

Выпаривание под вакуумом Преимущества

Слайд 10

Описание слайда:

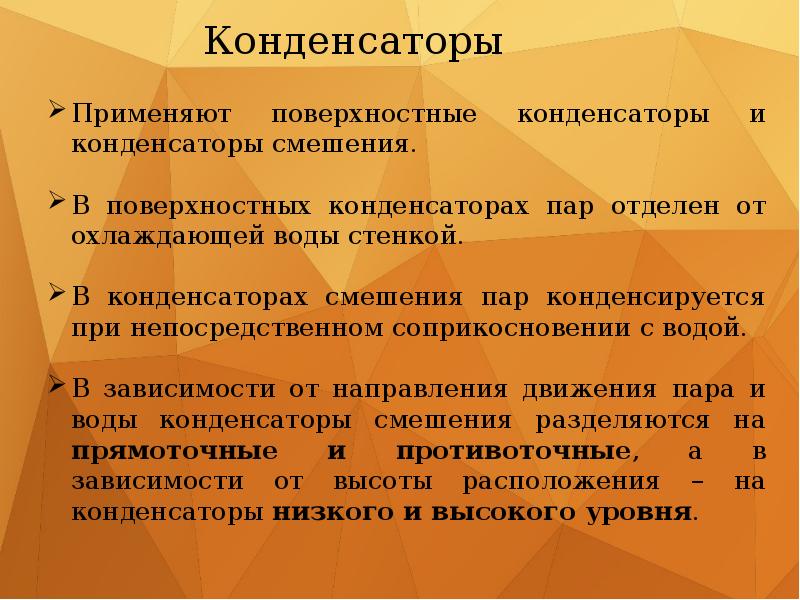

Конденсаторы

Слайд 11

Описание слайда:

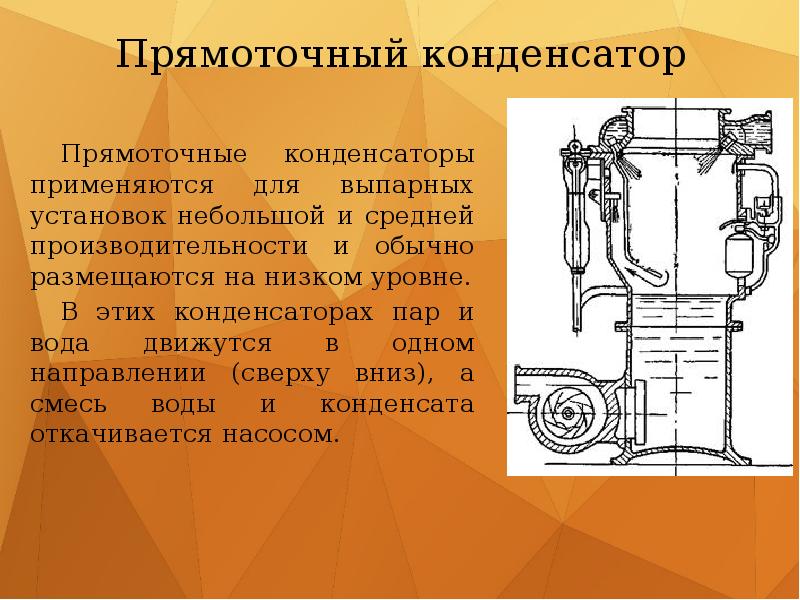

Прямоточный конденсатор Прямоточные конденсаторы применяются для выпарных установок небольшой и средней производительности и обычно размещаются на низком уровне. В этих конденсаторах пар и вода движутся в одном направлении (сверху вниз), а смесь воды и конденсата откачивается насосом.

Слайд 12

Описание слайда:

Противоточный барометрический конденсатор Противоточные конденсаторы применяются для выпарных установок большой производительности. Они располагаются обычно на высоком уровне, причем удаление смеси воды и конденсата производится через опускную (барометрическую) трубу. Высота столба жидкости в барометрической трубе уравновешивает атмосферное давление, и жидкость вытекает из нее в сборник (барометрический ящик). Нижний конец барометрической трубы должен быть опущен ниже уровня жидкости в барометрическом ящике, образуя гидравлический затвор, препятствующий засасыванию атмосферного воздуха в конденсатор.

Слайд 13

Описание слайда:

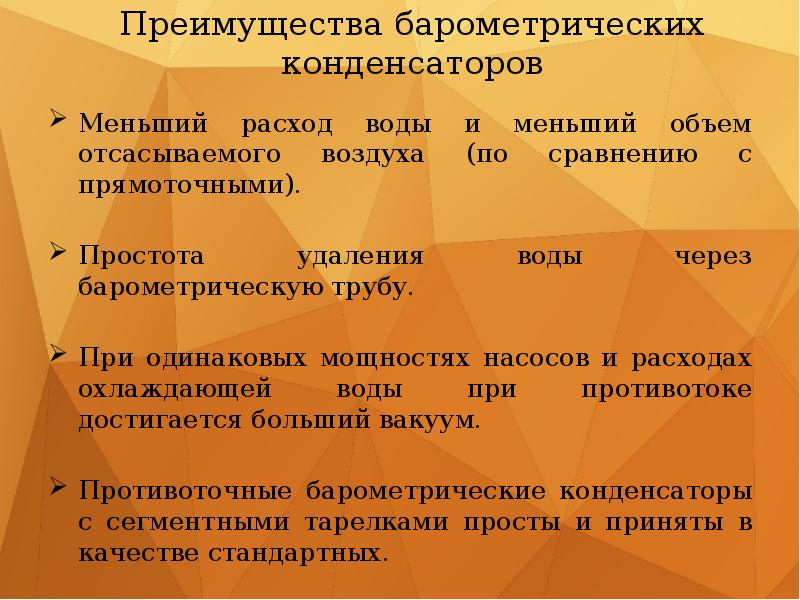

Преимущества барометрических конденсаторов Меньший расход воды и меньший объем отсасываемого воздуха (по сравнению с прямоточными). Простота удаления воды через барометрическую трубу. При одинаковых мощностях насосов и расходах охлаждающей воды при противотоке достигается больший вакуум. Противоточные барометрические конденсаторы с сегментными тарелками просты и приняты в качестве стандартных.
