Конструкционные функциональные волокнистые композиты лектор к.т.н., доцент Микрюков Константин Валентинович

Темы Стеклянные волокна Органические волокна Углеродные волокна Борные волокна Керамические волокна Коротковолокнистая арматура

СТЕКЛЯННЫЕ ВОЛОКНА Природа СВ и способы получения Виды и формы СВ Основные свойства СВ Ассортимент и применение Высокосиликаты (кварцевые волокна)

Технология получения вытягивание волокон из расплавленной массы через фильеры (одностадийный процесс) вытягивание волокон из стеклянных штабиков при их разогреве (двухстадийный процесс) получение штапельного волокна путем расчленения струй стекломассы под воздействием центробежных сил или потоков воздуха, газа, пара.

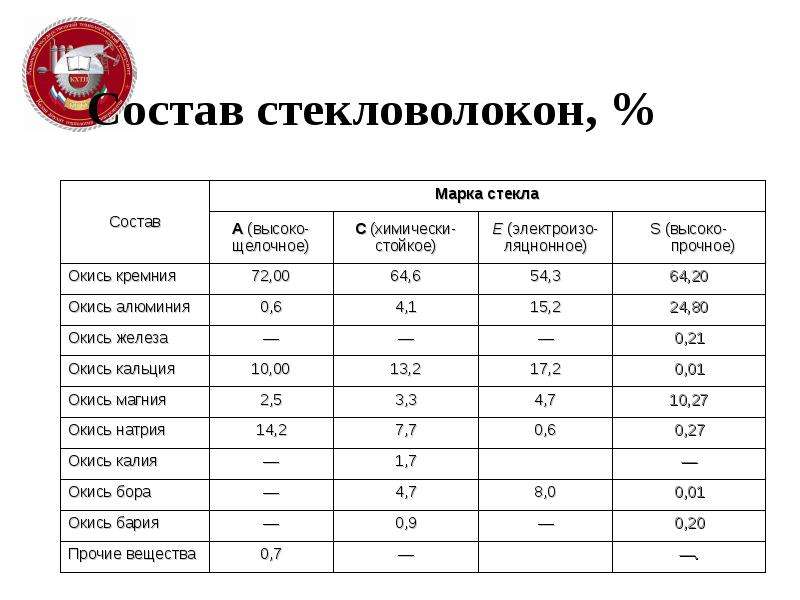

Состав стекловолокон, %

Схема одностадийного получения стекловолокна 1 - глина; 2 - известняк; 3 - уголь; 4 - кварцевый песок; 5 - флюорит; 6 - борная кислота; 7 - автоматические дозаторы: 8 - смеситель; 9, 10 - бункера; 11 - шнековый питатель; 12 – ванна; 13 - секция приготовления замасливателя (шлихты); 14 - платиновые фильеры (бушинги с электронагревом и автоматическим управлением); 15 - замасливатель; 16 - высокоскоростное намоточное устройство; 17, 27 - посты контроля и взвешивания; 18 - камера для кондиционирования волокна; 19 - крутильные машины; 20 - участок отделки и упаковки пряжи; 21 - участок термообработки; 22 - шпулярники; 23 - намоточная машина для ровинга; 24 - резальная машина; 25 - ровинг; 26 - резаное волокно (штапель); 28 - участок упаковки; 29 - участок отгрузки продукции

Механические свойства

Прочностные свойства

Характеристики стеклянных волокон

Схема переработки СВ

Схема группового распределения нетканых материалов из СВ по видам и способы их получения

ОРГАНИЧЕСКИЕ ВОЛОКНА Основные виды синтетических органических волокон Технология получения Основные свойства Применение

Основные виды органических волокон Полиолефиновые: полиэтиленовые волокна, полипропиленовые нити, штапельное и моноволокно Фторволокна (фторлон): комплексные нити, штапельное и моноволокно Полиэтилентерефталатные нити, жгуты и штапельное волокно (лавсан) Волокна и нити на основе ароматических полиамидов Полиимидные волокна Комплексные нити фирмы «Дюпон» Полиоксадиазольные волокна и нити Волокна лестничного строения Полиамидоимидные волокна

Варианты аппаратурного оформления «сухо-мокрого» формования нити а - горизонтальная заправка; б - вертикальная схема; 1 - червяк; 2 - прядильная головка; 3 - фильера; 4 - элементарные волокна; 5 - газовая прослойка; 6 - нитепроводник; 7 - осадительная ванна; 8 - упрочнение формуемой нити; 9 - приемная бобина; 10 - корпус; 11 - прядильная трубка; 12 - тубус для оборотной ванны; 13 - насос; 14 - секция упрочнения формуемой нити; 15 - приемный бачок осадительной ванны

Применение

УГЛЕРОДНЫЕ ВОЛОКНА Понятие УВ Технология получения волокон Основные свойства Применение

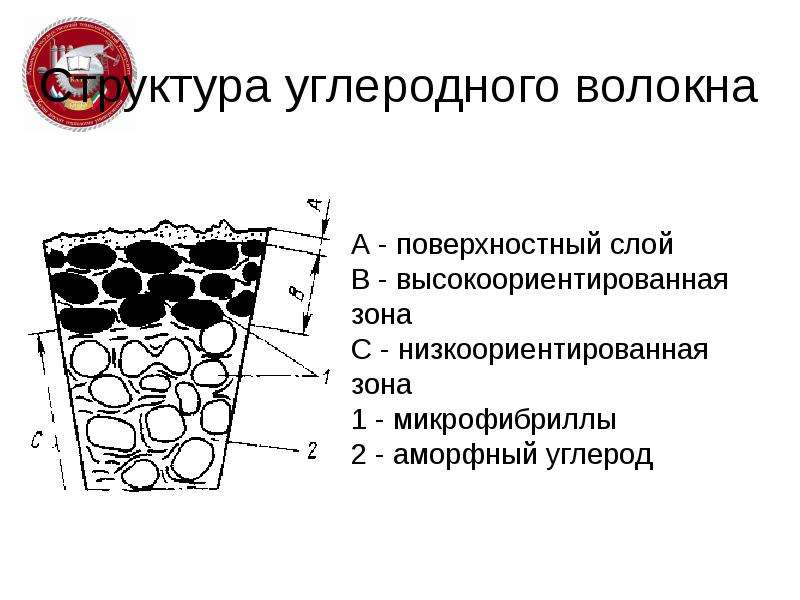

Структура углеродного волокна А - поверхностный слой В - высокоориентированная зона С - низкоориентированная зона 1 - микрофибриллы 2 - аморфный углерод

Требования к органическим волокнам для производства УВ исходные волокна должны сохраняться как единое целое на всех стадиях производства; не должны образовывать «расплава» ни на одной из стадий производства. в процессе пиролиза не должно происходить слишком большого испарения летучих, чтобы выход волокна после обработки был бы экономически оправдан; атомы углерода в процессе пиролиза должны иметь тенденцию к образованию графитовых плоскостей, определяющих оптимальные свойства; максимально низкая цена;

Кристаллографическая структура графита с турбостратной структурой

Основное сырье для УВ УВ из полиакрилонитрила (ПАН) Углеродные волокна из пеков УВ из ГТ -В

Схема совмещенного окисления и карбонизации ПАН-волокна 1 - шпулярник; 2 - система питающих роликов; 3 - впускное устройство; 4 - печь окисления; 5 - комплект роликов; 6 - вентилятор; 7 - выпускное устройство; 8 - система тянущих роликов; 9 - приемные вальцы; 10 - штуцер для подачи инертного газа; 11 - печь карбонизации; 12 - высокотемпературная зона печи карбонизации; 13 - вакуумная камера; 14 - штуцера для отвода отходящих газов

Процесс получения волокна из жидкокристаллических пеков а – изотропный расплав, б – жидкокристаллическая (мезоморфная) фаза, в - ориентированное волокно

Процесс, при котором ГТ В превращается в углеродное, формование; стабилизация; карбонизация; графитизационное вытягивание.

Применение Нити бесконечной длины Жгуты Войлок Лента Ткань разнообразного ассортимента Трикотажные изделий

ВОЛОКНА БОРА, КАРБИДА КРЕМНИЯ И БОРСИКА Природа БВ Технология получения Свойства Область применения Волокна карбида кремния

Технология получения 1 - исходная паковка вольфрамовой проволоки; 2 - секция очистки вольфрама; 3 - секция осаждения бора в одну или несколько стадий; 4 - бор на углероде; 5 - вольфрам

КЕРАМИЧЕСКИЕ ВОЛОКНА Поликристаллические керамические волокна Монокристаллические керамические волокна

Поликристаллические керамические волокна Технология получения пленочный метод экструзия деформация порошковых смесей Применение для упрочнения металлов и керамики. армирование ПКМ

Монокристаллические керамические волокна Технология получения. Выращивают из расплавов методами: Вернейля Чохральского Тейлора плавающей зоны Применение. упрочнение жаропрочных металлов и сплавов.

НИТЕВИДНЫЕ КРИСТАЛЛЫ Технология получения выращиванием из покрытий электрическом поле осаждением из газовой фазы химическими методами кристаллизацией из растворов вискеризацией волокон.

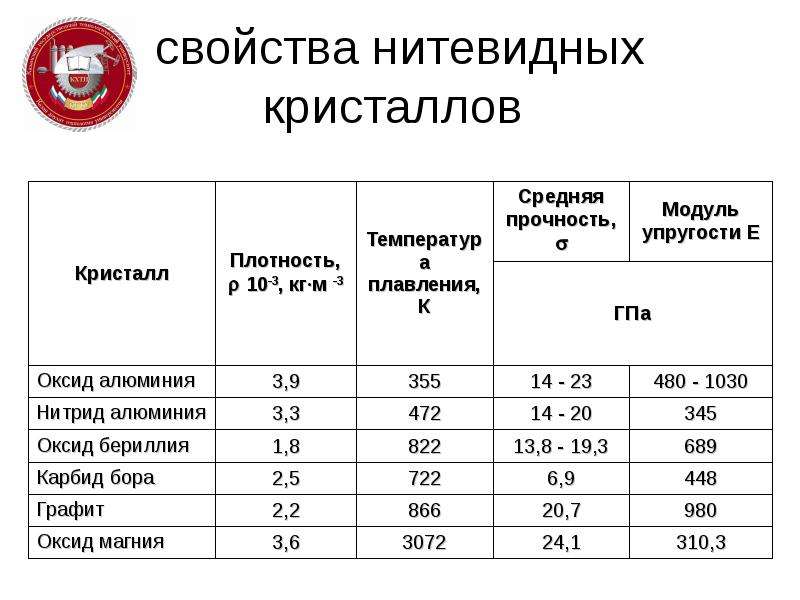

свойства нитевидных кристаллов

КОРОТКОВОЛОКНИСТАЯ АРМАТУРА Органическая отходы деревообрабатывающей промышленности фибролит - теплоизоляционный материал торф стебли камыша. строительный войлок льняное волокно Неорганическая КВА минеральная вата искусственное минеральное волокно асбест

Способы переработки расплава в волокно Дутьевой Центробежный способ Центробежно-дутьевой способ Центробежно-фильерно-дутьевой способ

Технологическая схема производства минеральной ваты 1 - щековая дробилка для сырья; 2 - сито для просеивания дробленого щебня; 3 - транспортер; 4 - грохот; 5 - бункера щебня; 6 - вагонетки, транспортирующие смесь сырья и топлива на склад; 7 - весы; 8 - вагранка; 9 - вентилятор для подачи воздуха в вагранку; 10 - бак с водой; 11 - сопло подачи пара; 12 - бак с парафиновым маслом; 13 - камера охлаждения; 14 - вентилятор 15- емкость для полимера
