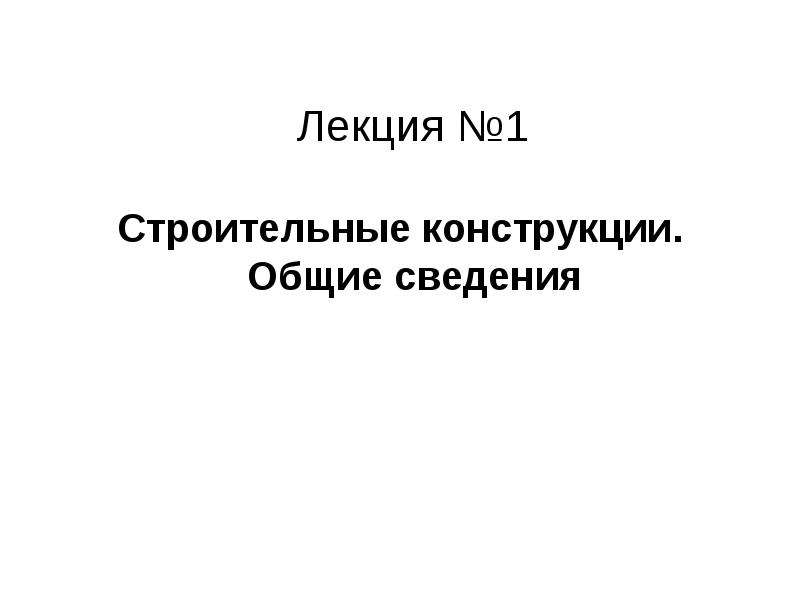

Лекция №1 Строительные конструкции. Общие сведения

Слайд 2

Описание слайда:

Вопросы подлежащие изучению: Здания и сооружения. Строительные конструкции. Основные принципы расчета строительных конструкций. Общие сведения о железобетоне. Сущность железобетона.

Слайд 3

Описание слайда:

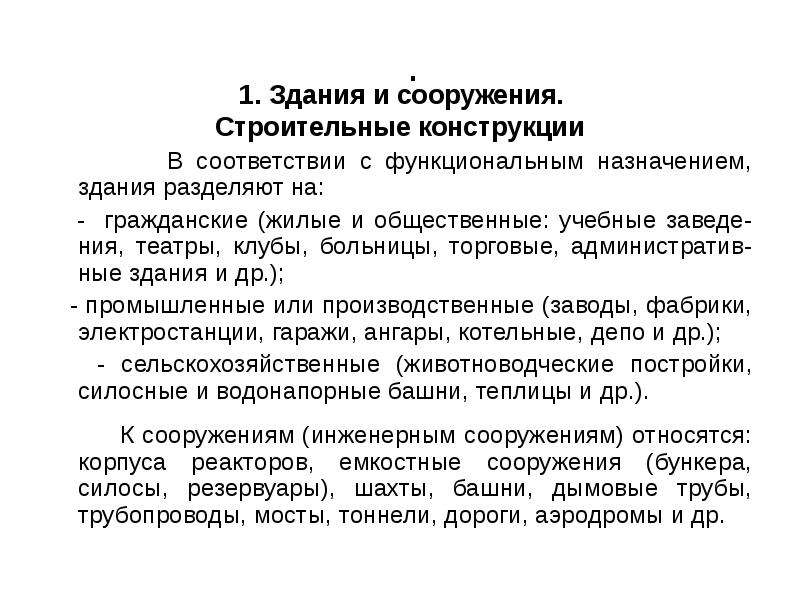

. 1. Здания и сооружения. Строительные конструкции В соответствии с функциональным назначением, здания разделяют на: - гражданские (жилые и общественные: учебные заведе-ния, театры, клубы, больницы, торговые, административ-ные здания и др.); - промышленные или производственные (заводы, фабрики, электростанции, гаражи, ангары, котельные, депо и др.); - сельскохозяйственные (животноводческие постройки, силосные и водонапорные башни, теплицы и др.). К сооружениям (инженерным сооружениям) относятся: корпуса реакторов, емкостные сооружения (бункера, силосы, резервуары), шахты, башни, дымовые трубы, трубопроводы, мосты, тоннели, дороги, аэродромы и др.

Слайд 4

Описание слайда:

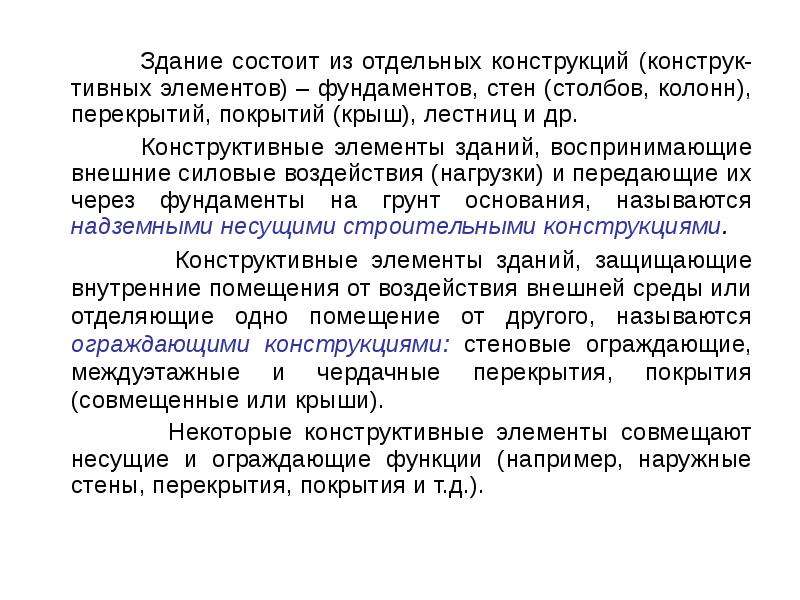

Здание состоит из отдельных конструкций (конструк-тивных элементов) – фундаментов, стен (столбов, колонн), перекрытий, покрытий (крыш), лестниц и др. Конструктивные элементы зданий, воспринимающие внешние силовые воздействия (нагрузки) и передающие их через фундаменты на грунт основания, называются надземными несущими строительными конструкциями. Конструктивные элементы зданий, защищающие внутренние помещения от воздействия внешней среды или отделяющие одно помещение от другого, называются ограждающими конструкциями: стеновые ограждающие, междуэтажные и чердачные перекрытия, покрытия (совмещенные или крыши). Некоторые конструктивные элементы совмещают несущие и ограждающие функции (например, наружные стены, перекрытия, покрытия и т.д.).

Слайд 5

Описание слайда:

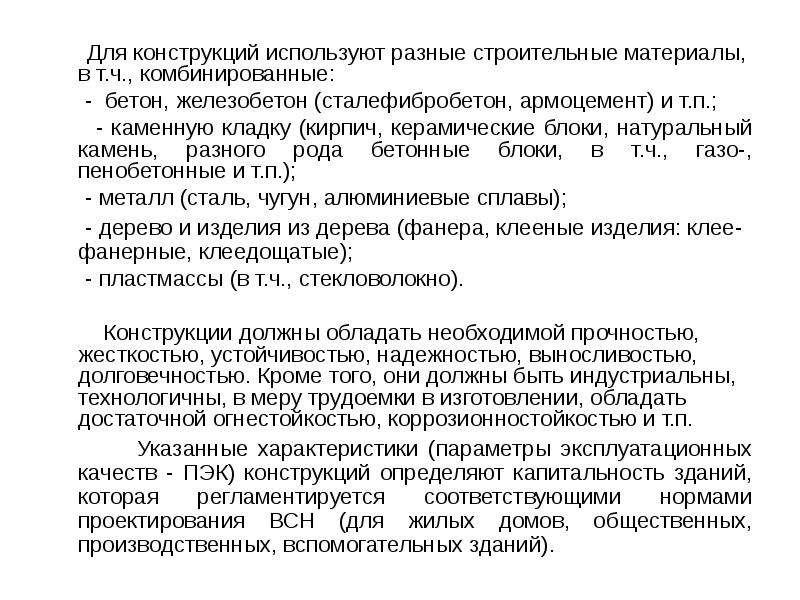

Для конструкций используют разные строительные материалы, в т.ч., комбинированные: - бетон, железобетон (сталефибробетон, армоцемент) и т.п.; - каменную кладку (кирпич, керамические блоки, натуральный камень, разного рода бетонные блоки, в т.ч., газо-, пенобетонные и т.п.); - металл (сталь, чугун, алюминиевые сплавы); - дерево и изделия из дерева (фанера, клееные изделия: клее-фанерные, клеедощатые); - пластмассы (в т.ч., стекловолокно). Конструкции должны обладать необходимой прочностью, жесткостью, устойчивостью, надежностью, выносливостью, долговечностью. Кроме того, они должны быть индустриальны, технологичны, в меру трудоемки в изготовлении, обладать достаточной огнестойкостью, коррозионностойкостью и т.п. Указанные характеристики (параметры эксплуатационных качеств - ПЭК) конструкций определяют капитальность зданий, которая регламентируется соответствующими нормами проектирования ВСН (для жилых домов, общественных, производственных, вспомогательных зданий).

Слайд 6

Описание слайда:

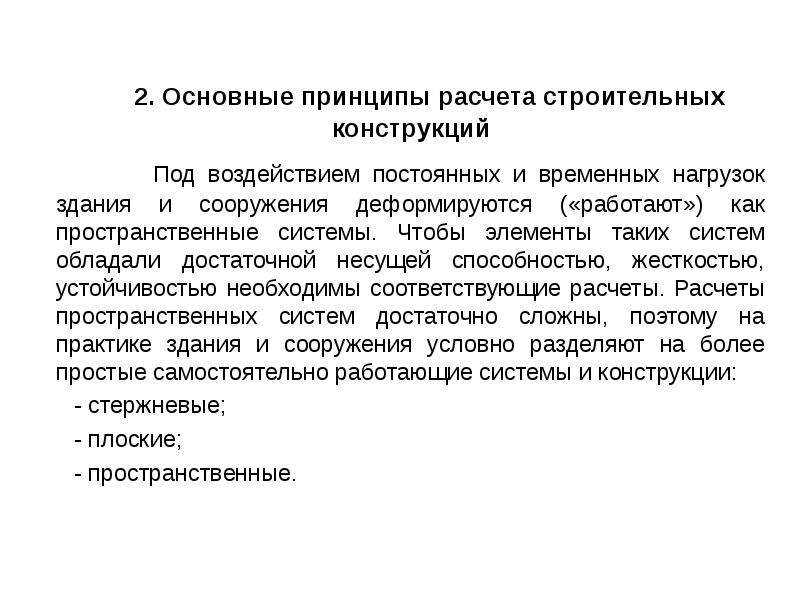

2. Основные принципы расчета строительных конструкций Под воздействием постоянных и временных нагрузок здания и сооружения деформируются («работают») как пространственные системы. Чтобы элементы таких систем обладали достаточной несущей способностью, жесткостью, устойчивостью необходимы соответствующие расчеты. Расчеты пространственных систем достаточно сложны, поэтому на практике здания и сооружения условно разделяют на более простые самостоятельно работающие системы и конструкции: - стержневые; - плоские; - пространственные.

Слайд 7

Описание слайда:

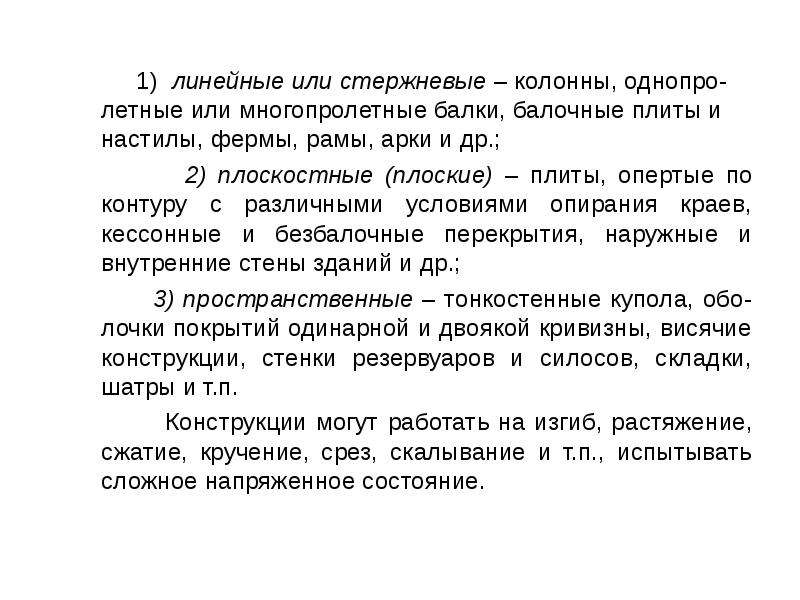

1) линейные или стержневые – колонны, однопро- летные или многопролетные балки, балочные плиты и настилы, фермы, рамы, арки и др.; 2) плоскостные (плоские) – плиты, опертые по контуру с различными условиями опирания краев, кессонные и безбалочные перекрытия, наружные и внутренние стены зданий и др.; 3) пространственные – тонкостенные купола, обо- лочки покрытий одинарной и двоякой кривизны, висячие конструкции, стенки резервуаров и силосов, складки, шатры и т.п. Конструкции могут работать на изгиб, растяжение, сжатие, кручение, срез, скалывание и т.п., испытывать сложное напряженное состояние.

Слайд 8

Описание слайда:

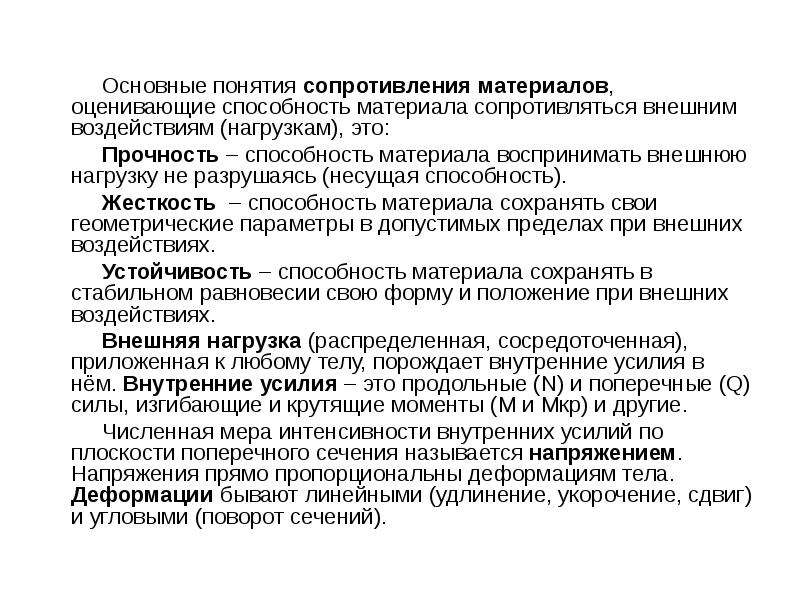

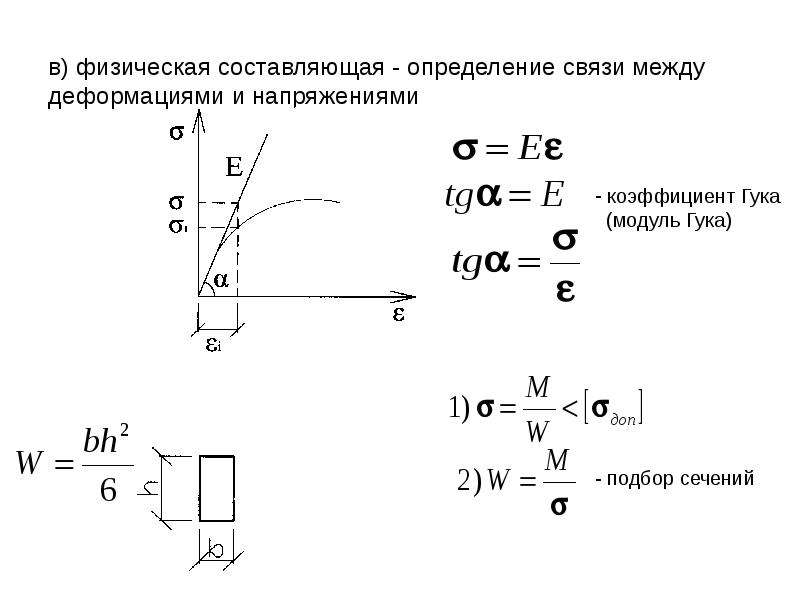

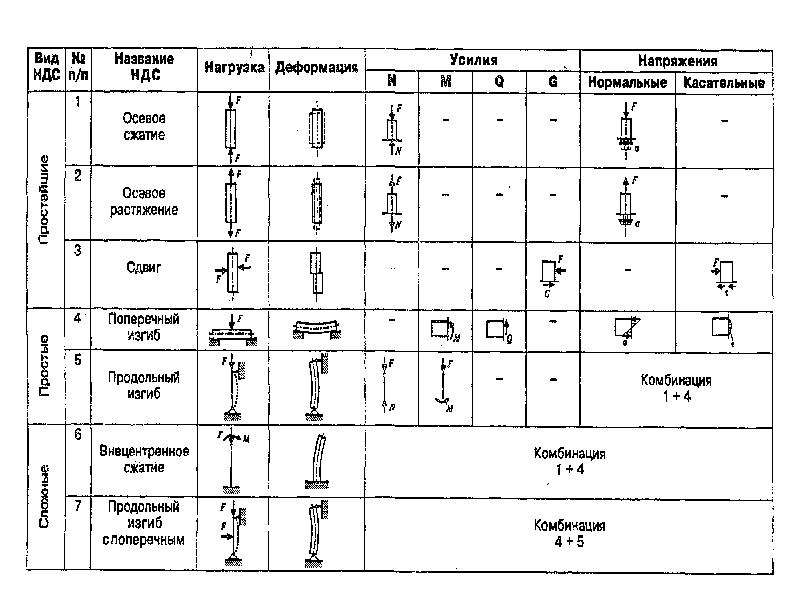

Основные понятия сопротивления материалов, оценивающие способность материала сопротивляться внешним воздействиям (нагрузкам), это: Прочность – способность материала воспринимать внешнюю нагрузку не разрушаясь (несущая способность). Жесткость – способность материала сохранять свои геометрические параметры в допустимых пределах при внешних воздействиях. Устойчивость – способность материала сохранять в стабильном равновесии свою форму и положение при внешних воздействиях. Внешняя нагрузка (распределенная, сосредоточенная), приложенная к любому телу, порождает внутренние усилия в нём. Внутренние усилия – это продольные (N) и поперечные (Q) силы, изгибающие и крутящие моменты (M и Mкр) и другие. Численная мера интенсивности внутренних усилий по плоскости поперечного сечения называется напряжением. Напряжения прямо пропорциональны деформациям тела. Деформации бывают линейными (удлинение, укорочение, сдвиг) и угловыми (поворот сечений).

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

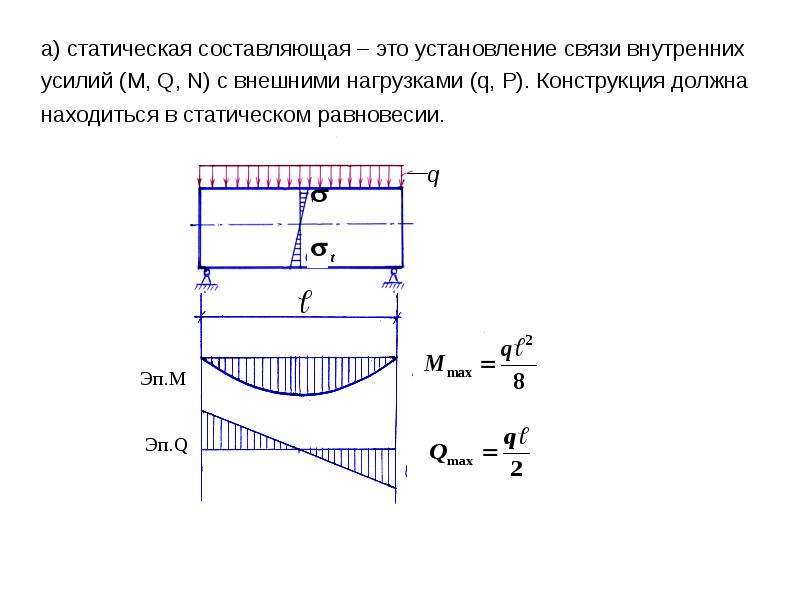

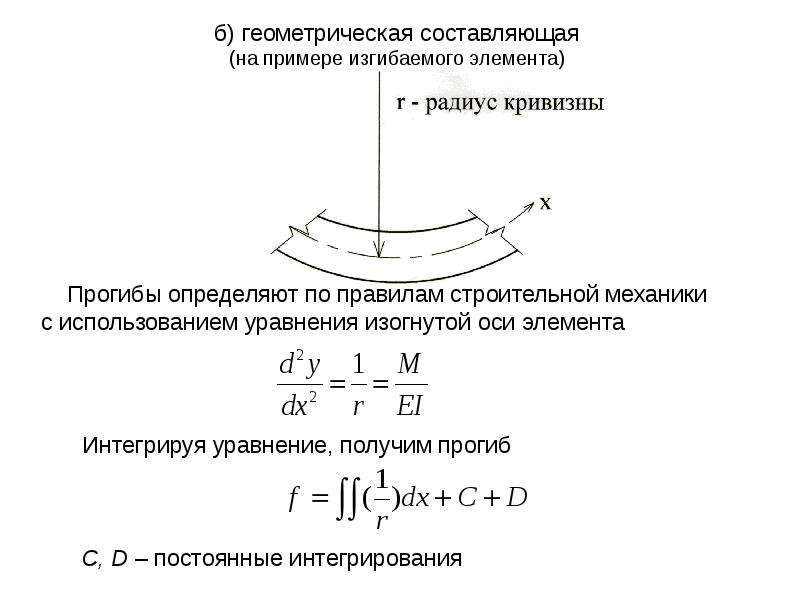

Графики изменения значений напряжений или деформаций по высоте сечения называются эпюрами. Кроме того, эпюры строят также для визуализации графиков изменения усилий по длине конструкции (M, N, Q). Инженер-строитель должен уметь: применять научный аппарат и возможности современной вычислительной техники для достоверного расчета реальных конструкций, не прибегая при этом к сложным расчетным схемам. Строительная конструкция – это конструктивный элемент здания или сооружения, поперечное сечение которого назначается расчетом. Первоначально они назывались инженерными конструкциями. Полный расчет любых строительных конструкций имеет 3 основные составляющие: а) статическая составляющая (уравнения равновесия); б) геометрическая составляющая (связь деформаций и перемещений); в) физическая составляющая (связь напряжений и деформаций).

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

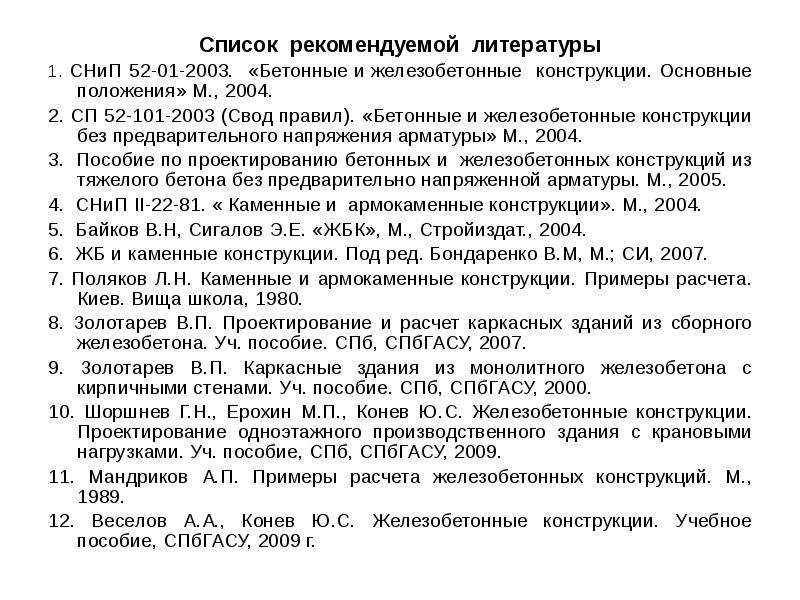

Список рекомендуемой литературы 1. СНиП 52-01-2003. «Бетонные и железобетонные конструкции. Основные положения» М., 2004. 2. СП 52-101-2003 (Свод правил). «Бетонные и железобетонные конструкции без предварительного напряжения арматуры» М., 2004. 3. Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительно напряженной арматуры. М., 2005. 4. СНиП II-22-81. « Каменные и армокаменные конструкции». М., 2004. 5. Байков В.Н, Сигалов Э.Е. «ЖБК», М., Стройиздат., 2004. 6. ЖБ и каменные конструкции. Под ред. Бондаренко В.М, М.; СИ, 2007. 7. Поляков Л.Н. Каменные и армокаменные конструкции. Примеры расчета. Киев. Вища школа, 1980. 8. Золотарев В.П. Проектирование и расчет каркасных зданий из сборного железобетона. Уч. пособие. СПб, СПбГАСУ, 2007. 9. Золотарев В.П. Каркасные здания из монолитного железобетона с кирпичными стенами. Уч. пособие. СПб, СПбГАСУ, 2000. 10. Шоршнев Г.Н., Ерохин М.П., Конев Ю.С. Железобетонные конструкции. Проектирование одноэтажного производственного здания с крановыми нагрузками. Уч. пособие, СПб, СПбГАСУ, 2009. 11. Мандриков А.П. Примеры расчета железобетонных конструкций. М., 1989. 12. Веселов А.А., Конев Ю.С. Железобетонные конструкции. Учебное пособие, СПбГАСУ, 2009 г.

Слайд 15

Описание слайда:

3. Общие сведения о железобетоне. Сущность железобетона Железобетон – рациональное соединение двух материалов: железа (стали) и бетона, объединенных для совместной работы в единой конструкции. Механические (прочностные) характеристики бетона и стали различны. Бетон – составной искусственный камень, хорошо работает на сжатие, слабо сопротивляется растяжению. Сталь – хорошо сопротивляется и сжатию, и растяжению. Чтобы усилить работу бетона, в растянутую зону конструкции внедряют стальные стержни, которые называют арматурой. В совместной работе бетона и арматуры образуется комплексный конструктивный материал, прочность которого в десятки раз выше в сравнении с бетонным образцом.

Слайд 16

Описание слайда:

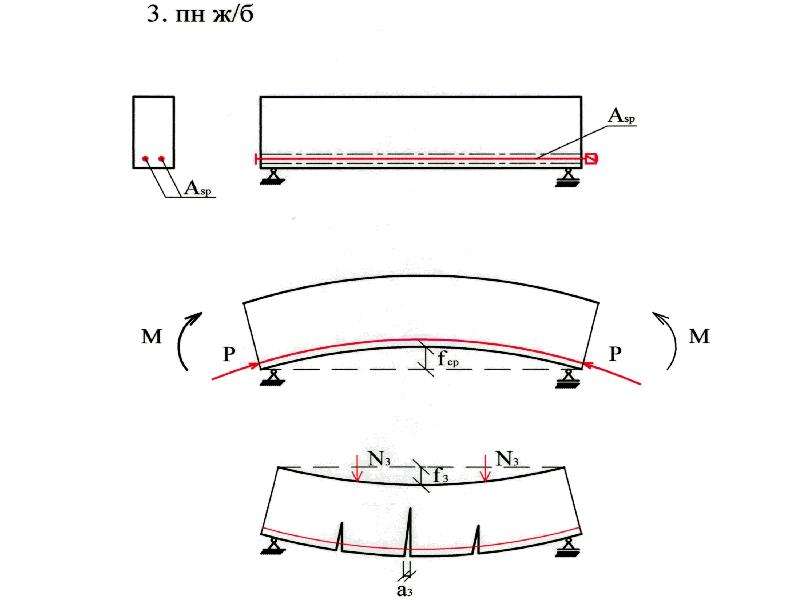

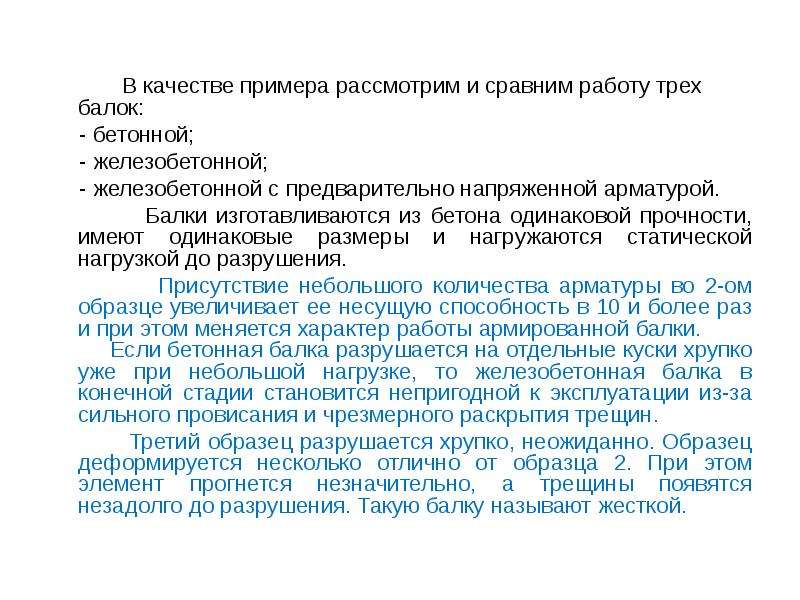

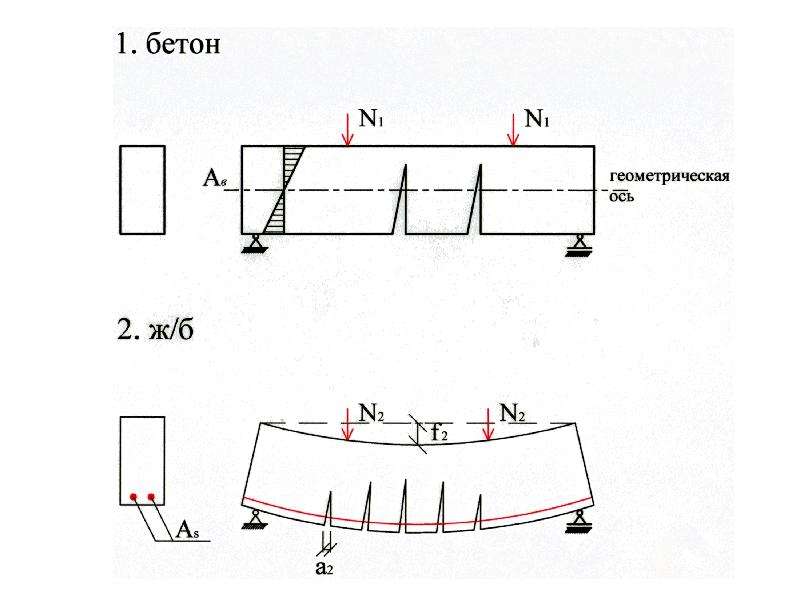

В качестве примера рассмотрим и сравним работу трех балок: - бетонной; - железобетонной; - железобетонной с предварительно напряженной арматурой. Балки изготавливаются из бетона одинаковой прочности, имеют одинаковые размеры и нагружаются статической нагрузкой до разрушения. Присутствие небольшого количества арматуры во 2-ом образце увеличивает ее несущую способность в 10 и более раз и при этом меняется характер работы армированной балки. Если бетонная балка разрушается на отдельные куски хрупко уже при небольшой нагрузке, то железобетонная балка в конечной стадии становится непригодной к эксплуатации из-за сильного провисания и чрезмерного раскрытия трещин. Третий образец разрушается хрупко, неожиданно. Образец деформируется несколько отлично от образца 2. При этом элемент прогнется незначительно, а трещины появятся незадолго до разрушения. Такую балку называют жесткой.

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

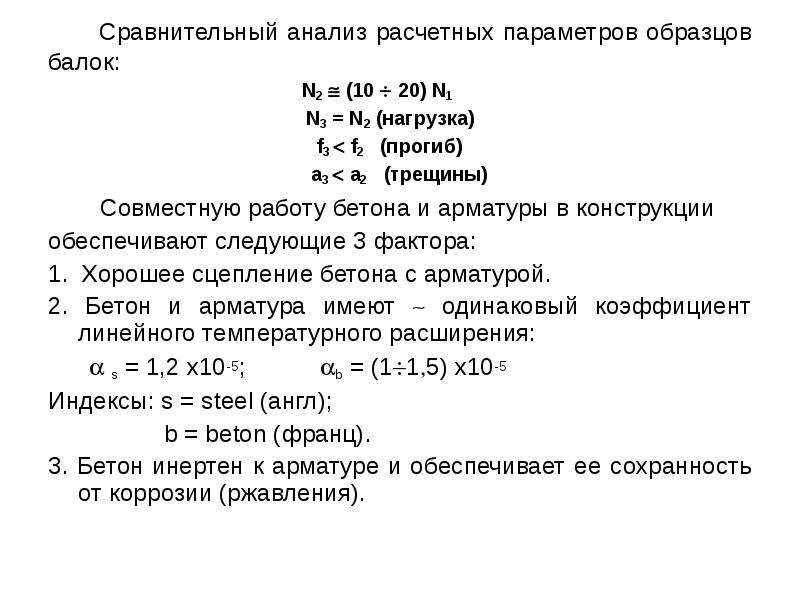

Сравнительный анализ расчетных параметров образцов балок: N2  (10  20) N1 N3 = N2 (нагрузка) f3  f2 (прогиб) a3  a2 (трещины) Совместную работу бетона и арматуры в конструкции обеспечивают следующие 3 фактора: 1. Хорошее сцепление бетона с арматурой. 2. Бетон и арматура имеют  одинаковый коэффициент линейного температурного расширения:  s = 1,2 х10-5; b = (115) х10-5 Индексы: s = steel (англ); b = beton (франц). 3. Бетон инертен к арматуре и обеспечивает ее сохранность от коррозии (ржавления).

Слайд 20

Описание слайда:

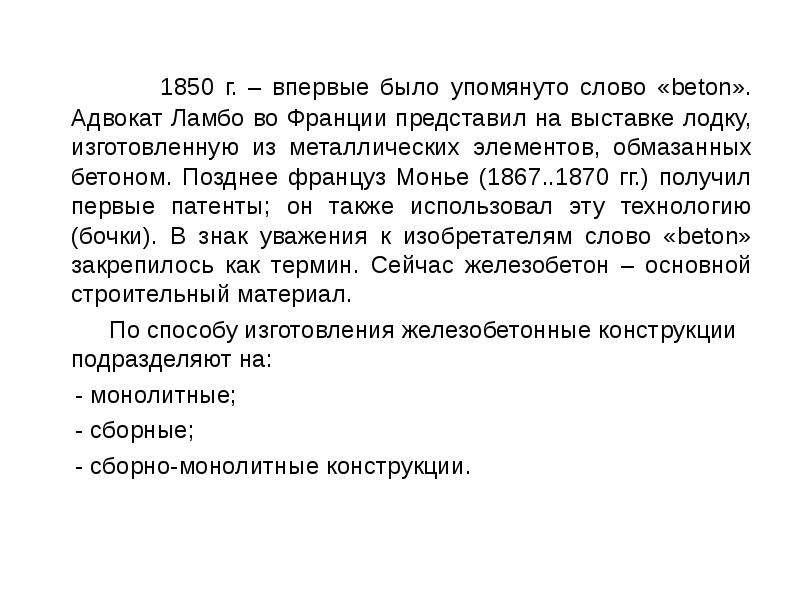

1850 г. – впервые было упомянуто слово «beton». Адвокат Ламбо во Франции представил на выставке лодку, изготовленную из металлических элементов, обмазанных бетоном. Позднее француз Монье (1867..1870 гг.) получил первые патенты; он также использовал эту технологию (бочки). В знак уважения к изобретателям слово «beton» закрепилось как термин. Сейчас железобетон – основной строительный материал. По способу изготовления железобетонные конструкции подразделяют на: - монолитные; - сборные; - сборно-монолитные конструкции.

Слайд 21

Описание слайда:

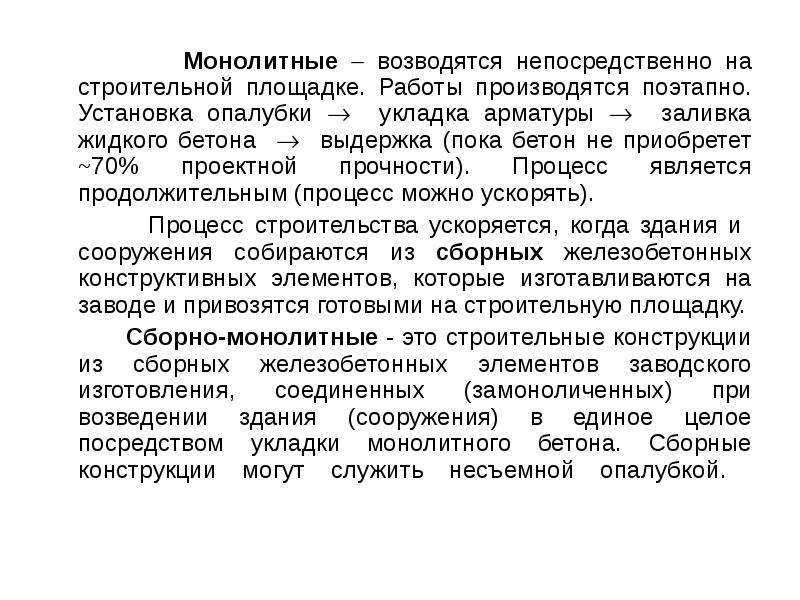

Монолитные  возводятся непосредственно на строительной площадке. Работы производятся поэтапно. Установка опалубки  укладка арматуры  заливка жидкого бетона  выдержка (пока бетон не приобретет ~70% проектной прочности). Процесс является продолжительным (процесс можно ускорять). Процесс строительства ускоряется, когда здания и сооружения собираются из сборных железобетонных конструктивных элементов, которые изготавливаются на заводе и привозятся готовыми на строительную площадку. Сборно-монолитные - это строительные конструкции из сборных железобетонных элементов заводского изготовления, соединенных (замоноличенных) при возведении здания (сооружения) в единое целое посредством укладки монолитного бетона. Сборные конструкции могут служить несъемной опалубкой.

Слайд 22

Описание слайда:

Положительные качества железобетонных конструкций: - долговечность; - огнестойкость; - сейсмостойкость; - высокая механическая прочность; - способность сопротивляться динамическим нагрузкам; - универсальность форм изготовления; - высокая скорость строительства (сборные железобетонные конструкции или скользящая опалубка); - низкие эксплуатационные расходы. Недостатки железобетонных конструкций: - большой собственный вес; - высокие тепло-, и звукопроводность; - сложность и скрытность работ; - трудность усиления.
