СТРОИТЕЛЬСТВО ЗАЩИТНЫХ СООРУЖЕНИЙ ГО

Постановлением правительства РФ от 29 ноября 1999 г. N 1309 был введен порядок создания убежищ и иных объектов гражданской обороны. В соответствии с этим постановлением: К объектам гражданской обороны относятся убежища, противорадиационные укрытия, специализированные складские помещения для хранения имущества гражданской обороны, санитарно-обмывочные пункты, станции обеззараживания одежды и транспорта, а также иные объекты, предназначенные для обеспечения проведения мероприятий по гражданской обороне.

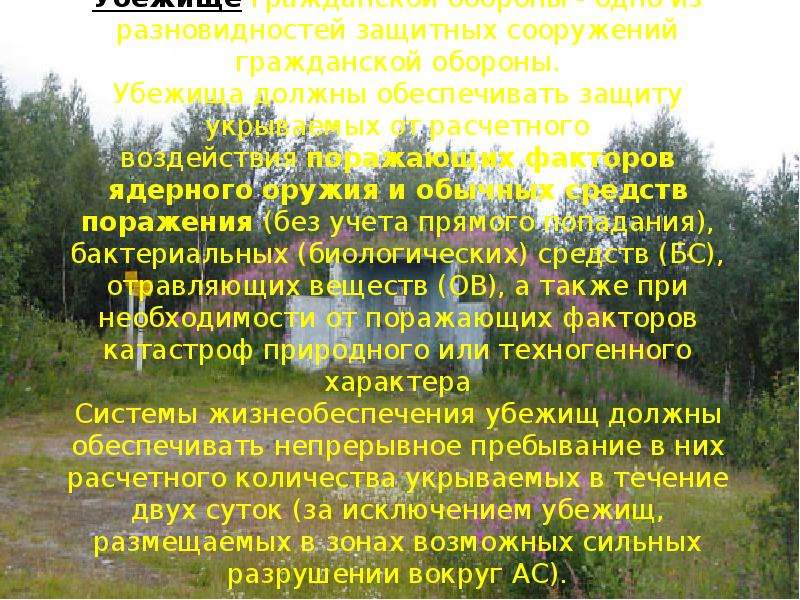

Убежище гражданской обороны - одно из разновидностей защитных сооружений гражданской обороны. Убежища должны обеспечивать защиту укрываемых от расчетного воздействия поражающих факторов ядерного оружия и обычных средств поражения (без учета прямого попадания), бактериальных (биологических) средств (БС), отравляющих веществ (ОВ), а также при необходимости от поражающих факторов катастроф природного или техногенного характера Системы жизнеобеспечения убежищ должны обеспечивать непрерывное пребывание в них расчетного количества укрываемых в течение двух суток (за исключением убежищ, размещаемых в зонах возможных сильных разрушении вокруг АС).

Убежища создаются для защиты: 1. работников наибольшей работающей смены организаций, расположенных в зонах возможных сильных разрушений и продолжающих свою деятельность в период мобилизации и военное время, а также работников работающей смены дежурного и линейного персонала организаций, обеспечивающих жизнедеятельность городов, отнесенных к группам по гражданской обороне, и организаций, отнесенных к категории особой важности по гражданской обороне; 2. работников атомных станций и организаций, обеспечивающих функционирование и жизнедеятельность этих станций; 3. Нетранспортабельных больных, находящихся в учреждениях здравоохранения, расположенных в зонах возможных сильных разрушений, а также обслуживающего их медицинского персонала; 4. трудоспособного населения городов, отнесенных к особой группе по гражданской обороне (Москва, Санкт - Петербург).

Противорадиационное укрытие (ПРУ) - защитное сооружение, предназначенное для укрытия населения от поражающего воздействия Ионизирующих излучений и для обеспечения его жизнедеятельности в период нахождения в нём. Часть из них строится заблаговременно в мирное время, другие возводятся (приспосабливаются) только в предвидении чрезвычайных ситуаций или возникновении угрозы вооружённого конфликта.

Противорадиационные укрытия создаются для защиты: 1.работников организаций, расположенных за пределами зон возможных сильных разрушений и продолжающих свою деятельность в период мобилизации и военное время; 2.населения городов и других населенных пунктов, не отнесенных к группам по гражданской обороне, а также населения, эвакуируемого из городов, отнесенных к группам по гражданской обороне, зон возможных сильных разрушений организаций, отнесенных к категории особой важности по гражданской обороне, и зон возможного катастрофического затопления.

Принципиальная схема ОПР убежища Все помещения убежища делятся на основные и вспомогательные. К основным относятся помещения для укрываемых, пункты управления и медицинские пункты, а к вспомогательным - фильтровентиляционные помещения, санитарные узлы, защищенные дизельные электростанции, электрощитовые, помещения для хранения продовольствия, станции перекачки фекальных вод, тамбуры и тамбур-шлюзы. Одним из требований к планировке и составу помещений убежищ является обеспечение возможности наиболее рационального их использования в мирное время.

Система воздухоснабжения, строительство защитных сооружений ГО. Система воздухоснабжения убежища включает в себя воздухозаборные и вытяжные устройства, противопыльные фильтры, фильтры-поглотители, вентиляторы, разводящую сеть, воздухорегулирующие и защитные устройства, а также, при необходимости, средства регенерации воздуха, теплоемкие фильтры (воздухоохладители) и фильтры для очистки воздуха от окиси углерода. Она должна  обеспечивать  укрываемых необходимым количеством воздуха заданной температуры, влажности и газового состава, а также защищать от попадания внутрь сооружения радиоактивной пыли, отравляющих веществ, бактериальных средств и дыма.

Система воздухоснабжения работает в режиме чистой вентиляции (первый режим) и фильтровентиляции (второй режим). Если убежище расположено в пожароопасной зоне или в районе возможной загазованности сильнодействующими ядовитыми веществами (СДЯВ), то предусматривается режим регенерации внутреннего воздуха (третий режим). В режиме чистой вентиляции (первый режим) наружный воздух очищается противопыльными фильтрами только от пыли. В убежище подается очищенный от пыли воздух с учетом необходимости удаления тепловыделений и влаги, поэтому количество подаваемого воздуха может колебаться в широких пределах в зависимости от климатических условий. Подпор воздуха в убежище обеспечивается посредством превышения притока воздуха над вытяжкой; величина подпора воздуха при этом не нормируется. При режиме фильтровентиляции (второй режим) воздух дополнительно пропускают через фильтры-поглотители, где он очищается от отравляющих веществ и бактериальных средств. Фильтры-поглотители имеют определенную пропускную способность, поэтому в режиме фильтровентиляции подача воздуха сокращается, но с учетом обеспечения требуемого температурно-влажностного режима и подпора воздуха внутри сооружения не менее 50 Па (5мм вод. ст.). Удаление воздуха из убежища происходит благодаря подпору воздуха внутри сооружения или с помощью вытяжных вентиляторов. При третьем режиме в регенеративных установках осуществляется регенерация воздуха в убежище по кислороду (О2) и двуокиси углерода (СО2) или поглощение СО2 в регенеративных патронах. В последнем случае нормальное содержание кислорода восстанавливается добавлением его из баллонов со сжатым кислородом. Подпор воздуха в режиме регенерации должен составлять не менее 20 Па (2мм вод. ст.). Он создается подачей наружного воздуха, очищенного от окиси углерода (СО) в специальных фильтрах, или подачей сжатого воздуха из баллонов. Переключение системы воздухоснабжения с одного режима на другой осуществляется с помощьюгерметических клапанов. В воздухозаборных и вытяжных каналах современных убежищ устанавливают противовзрывные  устройства пластинчатого типа - малогабаритные защитные секции (МЗС) и унифицированные защитные секции (УЗС). Они представляют собой металлическую решетку (секцию), к которой шарнирами крепят жалюзийные металлические пластины: они плотно прилегают к решетке под действием избыточного давления ударной волны, препятствуя ее проникновению. После спада избыточного давления пластины под действием пружин возвращаются в первоначальное положение.

Для снижения давления возможного (вследствие неплотного прилегания пластин к решетке) прорыва ударной волны за противовзрывным устройством по ходу волны внутри убежища устраивают расширительные камеры. Для снижения давления возможного (вследствие неплотного прилегания пластин к решетке) прорыва ударной волны за противовзрывным устройством по ходу волны внутри убежища устраивают расширительные камеры. Очистка поступающего в убежище наружного воздуха от пыли происходит в противопыльных масляных фильтрах ФЯР и предфильтрах ПФП-1000, монтируемых по пути движения воздуха за линией герметизации. Очистка воздуха от пыли осуществляется как по одноступенчатой схеме - в сдвоенных (располагаемых последовательно) фильтрах ФЯР, так и по двухступенчатой схеме, состоящей из фильтров ФЯР и предфильтров ПФП - 1000. Фильтр ФЯР предназначен для грубой очистки наружного воздуха от пыли и представляет собой коробчатый корпус, в котором находится 12 гофрированных металлических сеток, пропитанных висциновым индустриальным маслом № 12 или "веретенным" № 2, либо № 3. Может также применяться раствор глицерина с водой. Пыль, содержащаяся в воздухе, проходя через фильтр, прилипает к масляной пленке, которая образуется на металлической сетке. Предфильтр ПФП - 1000 предназначен для тонкой очистки наружного воздуха от пыли и устанавливается после фильтра грубой очистки ФЯР. Очистка поступающего в убежище наружного воздуха от отравляющих веществ и бактериальных средств производится после прохождения его через ФЯР и ПФП - 1000 в фильтрах-поглотителях ФП - 100, ФПУ - 200 и ФП - 300. Фильтры-поглотители ФП - 100 и ФПУ - 200 используются при применении электроручных вентиляторов, а фильтры-поглотители ФП - 300 - при применении вентиляторов с электроприводом, Фильтры-поглотители ФП-100 применяются в убежищах старой конструкции и в настоящее время промышленностью не выпускаются. Очистка внутреннего воздуха убежища от двуокиси углерода и обогащение его кислородом производятся в регенеративной установке РУ - 150/6, которая рассчитана на обслуживание 150 чел. и состоит из шести регенеративных патронов РП – 2. Очистка от окиси углерода наружного воздуха, подаваемого в убежище по режиму регенерации для создания подпора, производится в фильтрах ФГ-70.

Вентиляторы, фильтровентиляционные комплекты, установки и агрегаты. Комплект ФВК-2 отличается от комплекта ФВК-1 тем, что в него дополнительно включены регенеративная установка РУ-150/6 и фильтр ФГ-70, обеспечивающие работу системы воздухоснабжения с комплектом ФВК-2 по третьему режиму вентиляции. Регенеративные установки РУ-150/6 и фильтры ФГ-70 устанавливают в отдельных помещениях, ограждающие конструкции которых, граничащие с внутренними помещениями убежищ, должны быть теплоизолированы. Фильтры ФГ-70 располагают по пути движения воздуха после противопыльного фильтра. Перед ними с целью подогрева наружного воздуха до 60°С устанавливают, предназначенные для убежищ, электронагреватели. При работе регенеративной установки воздух засасывается из помещения, где находятся укрываемые, или из фильтровентиляционной камеры и пропускается через регенеративные патроны РП-2. Очищенный от углекислого газа и обогащенный кислородом воздух вентилятором нагнетается в отсеки убежища. Температура воздуха на выходе из установки РУ-150/6 поднимается до 150°С, а при выходе из фильтра ФГ-70 - до 300°С; поэтому перед подачей в убежище его необходимо пропускать через воздухоохладители, которые обычно состоят из системы металлических трубок, по которым циркулирует холодная вода. Водяные воздухоохладители устанавливают, как правило, в убежищах, где имеется артезианская скважина. При отсутствии артезианской скважины устраивают воздухо охладитель в виде теплообменников (теплоемких фильтров) из гравия, щебня или крупного песка. Охлаждение воздуха происходит в результате поглощения тепла массой заполнителя. В некоторых убежищах для регенерации воздуха применяют регенеративные патроны РП-100, компонуемые в колонки из одного, двух и трех штук. Принцип работы регенеративных патронов РП-100 заключается в том, что воздух, проходя через них, очищается от углекислого газа, который вступает в реакцию с поглотителем. Реакция протекает с выделением водяных паров и тепла. Нормальное содержание кислорода восстанавливается путем подачи его из баллонов со сжатым кислородом. В убежищах малой и средней вместимости могут быть установлены фильтровентиляционные агрегаты ФВА-49 с одним, двумя или тремя фильтрами ФПУ-200.

Система отопления защитных сооружений ГО Система отопления убежищ должна обеспечивать в холодное время года поддержание в помещениях убежищ температуры 10°С, если по условиям их эксплуатации в мирное время не требуется более высокая температура. Вид теплоносителя и типы нагревательных приборов выбирают исходя из условий эксплуатации убежища в мирное время. Как правило, убежище подключают к отопительной системе здания. Внутри убежища вдоль наружных стен устанавливают отопительные радиаторы или прокладывают гладкие трубы. Для регулировки и отключения отопления на вводах подающего и обратного трубопроводов в пределах убежища устанавливают запорную арматуру. Для подогрева наружного воздуха в мирное время допускается установка калориферов в системе чистой вентиляции. При заполнении убежища укрываемыми система отопления немедленно отключается.

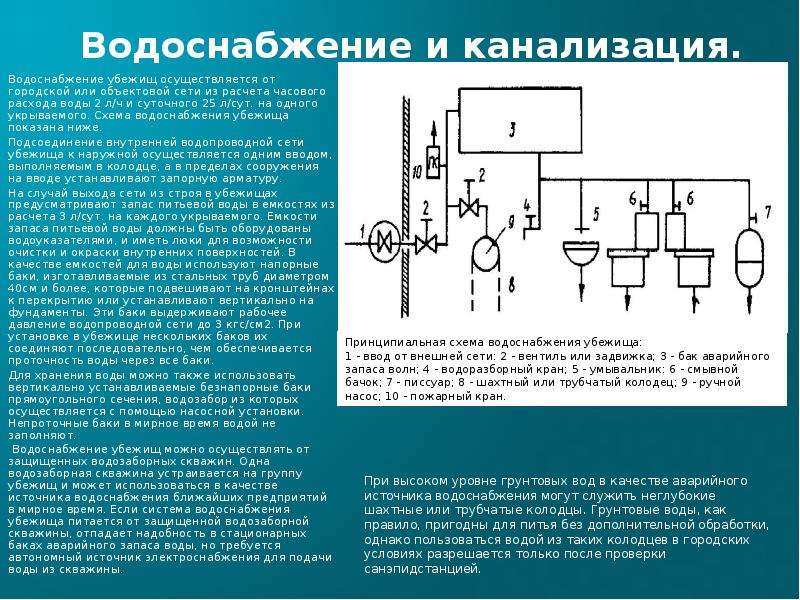

Водоснабжение и канализация. Водоснабжение убежищ осуществляется от городской или объектовой сети из расчета часового расхода воды 2 л/ч и суточного 25 л/сут. на одного укрываемого. Схема водоснабжения убежища показана ниже. Подсоединение внутренней водопроводной сети убежища к наружной осуществляется одним вводом, выполняемым в колодце, а в пределах сооружения на вводе устанавливают запорную арматуру. На случай выхода сети из строя в убежищах предусматривают запас питьевой воды в емкостях из расчета 3 л/сут. на каждого укрываемого. Емкости запаса питьевой воды должны быть оборудованы водоуказателями, и иметь люки для возможности очистки и окраски внутренних поверхностей. В качестве емкостей для воды используют напорные баки, изготавливаемые из стальных труб диаметром 40см и более, которые подвешивают на кронштейнах к перекрытию или устанавливают вертикально на фундаменты. Эти баки выдерживают рабочее давление водопроводной сети до 3 кгс/см2. При установке в убежище нескольких баков их соединяют последовательно, чем обеспечивается проточность воды через все баки. Для хранения воды можно также использовать вертикально устанавливаемые безнапорные баки прямоугольного сечения, водозабор из которых осуществляется с помощью насосной установки. Непроточные баки в мирное время водой не заполняют. Водоснабжение убежищ можно осуществлять от защищенных водозаборных скважин. Одна водозаборная скважина устраивается на группу убежищ и может использоваться в качестве источника водоснабжения ближайших предприятий в мирное время. Если система водоснабжения убежища питается от защищенной водозаборной скважины, отпадает надобность в стационарных баках аварийного запаса воды, но требуется автономный источник электроснабжения для подачи воды из скважины.

Система канализации. В убежищах предусматривается устройство санитарных узлов с отводом сточных вод в наружную канализационную сеть по самостоятельным выпускам самотеком или путем перекачки с установкой задвижек внутри убежища. Санитарные узлы размещаются в помещениях, изолированных перегородками от отсеков убежища. В помещении санитарного узла размещается аварийный резервуар для сбора стоков из расчета 2 л/сут. на каждого укрываемого. С целью сбора сухих отбросов предусматривают места для размещения бумажных мешков или пакетов из расчета 1 л/сут. на каждого укрываемого. При больших заглублениях убежищ отвод сточных вод осуществляется в приемный резервуар с последующей перекачкой стоков в наружную канализацию центробежным насосом. Станции перекачки и приемные резервуары размещают за пределами убежищ. При использовании санитарных узлов только в период пребывания укрываемых аварийный и приемный резервуары, как правило, совмещают, и вместе со станцией перекачки размещают в пределах убежища.

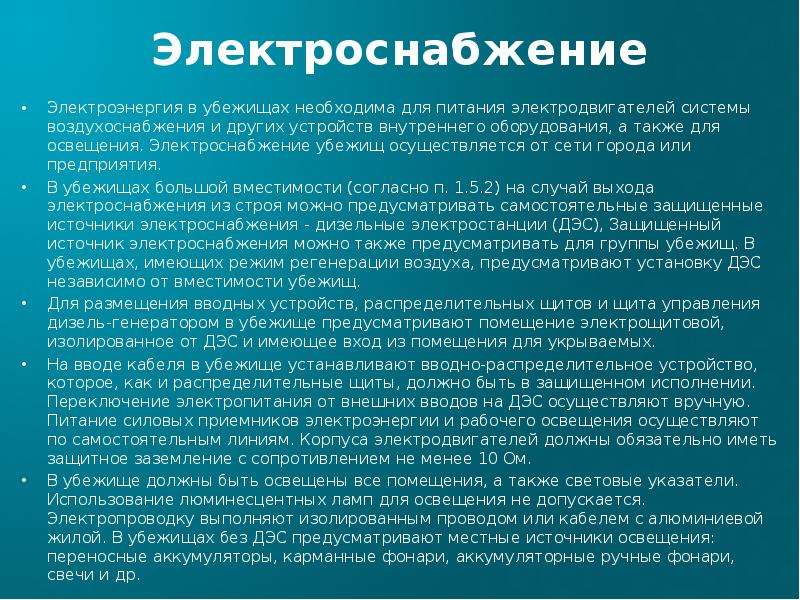

Электроснабжение Электроэнергия в убежищах необходима для питания электродвигателей системы воздухоснабжения и других устройств внутреннего оборудования, а также для освещения. Электроснабжение убежищ осуществляется от сети города или предприятия. В убежищах большой вместимости (согласно п. 1.5.2) на случай выхода электроснабжения из строя можно предусматривать самостоятельные защищенные источники электроснабжения - дизельные электростанции (ДЭС), Защищенный источник электроснабжения можно также предусматривать для группы убежищ. В убежищах, имеющих режим регенерации воздуха, предусматривают установку ДЭС независимо от вместимости убежищ. Для размещения вводных устройств, распределительных щитов и щита управления дизель-генератором в убежище предусматривают помещение электрощитовой, изолированное от ДЭС и имеющее вход из помещения для укрываемых. На вводе кабеля в убежище устанавливают вводно-распределительное устройство, которое, как и распределительные щиты, должно быть в защищенном исполнении. Переключение электропитания от внешних вводов на ДЭС осуществляют вручную. Питание силовых приемников электроэнергии и рабочего освещения осуществляют по самостоятельным линиям. Корпуса электродвигателей должны обязательно иметь защитное заземление с сопротивлением не менее 10 Ом. В убежище должны быть освещены все помещения, а также световые указатели. Использование люминесцентных ламп для освещения не допускается. Электропроводку выполняют изолированным проводом или кабелем с алюминиевой жилой. В убежищах без ДЭС предусматривают местные источники освещения: переносные аккумуляторы, карманные фонари, аккумуляторные ручные фонари, свечи и др.

Связь. Каждое убежище должно иметь телефонную связь с пунктом управления объекта и громкоговорители, подключенные к городской и местной радиотрансляционным сетям. Вводы сетей в убежище должны быть только подземными и проходить через сальниковые уплотнения, залитые кабельной мастикой. Телефонные кабели прокладывают в трубах отдельно от радиотрансляционных кабелей. Для резервирования проводного вещания необходимо предусматривать радиоприемник.
