СТРУКТУРНАЯ НАДЕЖНОСТЬ СЕТЕЙ СВЯЗИ

Слайд 2

Описание слайда:

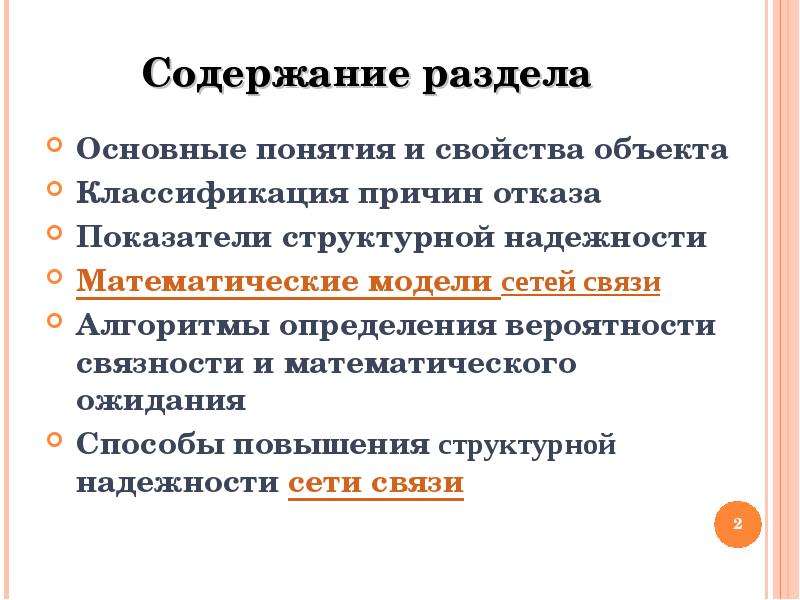

Содержание раздела Основные понятия и свойства объекта Классификация причин отказа Показатели структурной надежности Математические модели сетей связи Алгоритмы определения вероятности связности и математического ожидания Способы повышения структурной надежности сети связи

Слайд 3

Описание слайда:

Основные понятия надежности

Слайд 4

Описание слайда:

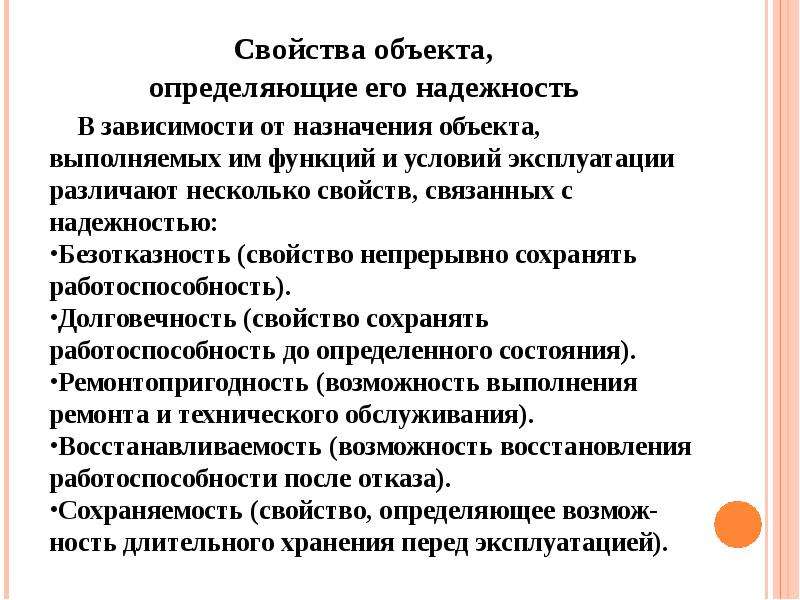

Свойства объекта, определяющие его надежность

Слайд 5

Описание слайда:

Основные аспекты надежности объекта

Слайд 6

Описание слайда:

Классификация причин отказа

Слайд 7

Описание слайда:

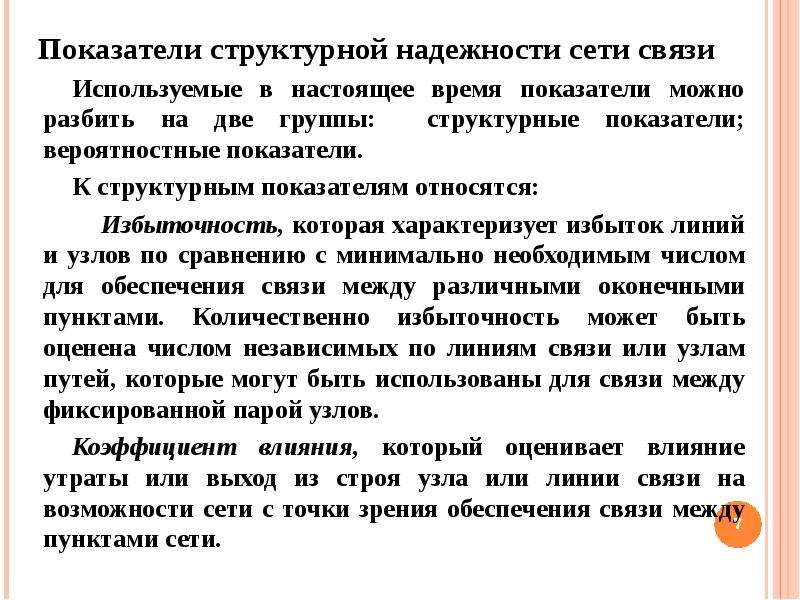

Показатели структурной надежности сети связи Используемые в настоящее время показатели можно разбить на две группы: структурные показатели; вероятностные показатели. К структурным показателям относятся: Избыточность, которая характеризует избыток линий и узлов по сравнению с минимально необходимым числом для обеспечения связи между различными оконечными пунктами. Количественно избыточность может быть оценена числом независимых по линиям связи или узлам путей, которые могут быть использованы для связи между фиксированной парой узлов. Коэффициент влияния, который оценивает влияние утраты или выход из строя узла или линии связи на возможности сети с точки зрения обеспечения связи между пунктами сети.

Слайд 8

Описание слайда:

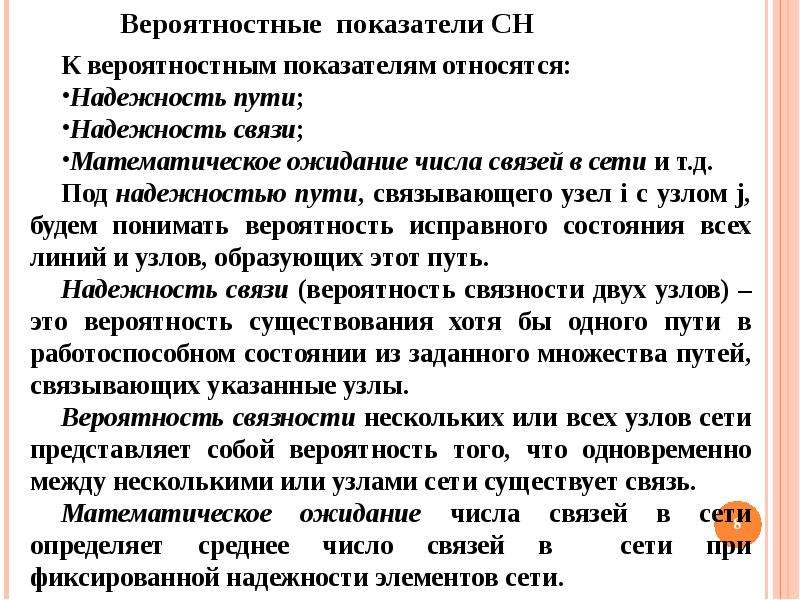

Вероятностные показатели СН

Слайд 9

Описание слайда:

Модели сети связи

Слайд 10

Описание слайда:

Понятие коэффициента готовности объекта

Слайд 11

Описание слайда:

Расчет надежности пути

Слайд 12

Описание слайда:

Алгоритм расчета вероятности связности

Слайд 13

Описание слайда:

АЛГОРИТМ ОПРЕДЕЛЕНИЯ МАТЕМАТИЧЕСКОГО ОЖИДАНИЯ ЧИСЛА СВЯЗЕЙ В СЕТИ Определим список взаимодействующих пары узлов сети. Определим пути, которые могут быть использованы для доставки информации для каждой пары узлов сети из заданного списка. Для каждой пары узлов определим вероятность их связности. Произведем суммирование значений вероятностей связности различных пар узлов сети. В результате получим абсолютное значение математического ожидания числа связей в сети – М(X). Удобнее и нагляднее данную величину выразить в относительных единицах. Тогда величина М(X)отн может быть рассчитана по формуле: М(X)отн =(М(X)/Nmax)*100%, где Nmax – максимальное(заданное) число связей сети при условии, что все элементы сети абсолютно надежны.

Слайд 14

Описание слайда:

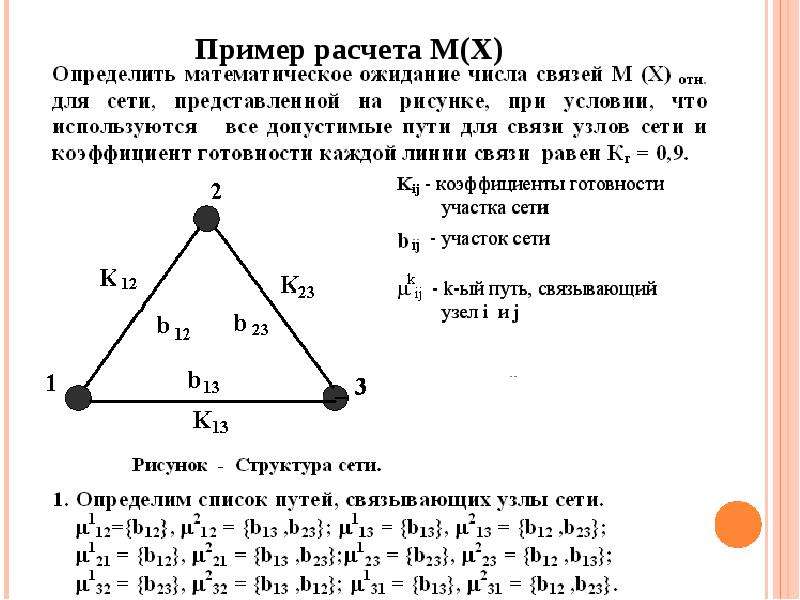

Пример расчета М(Х)

Слайд 15

Описание слайда:

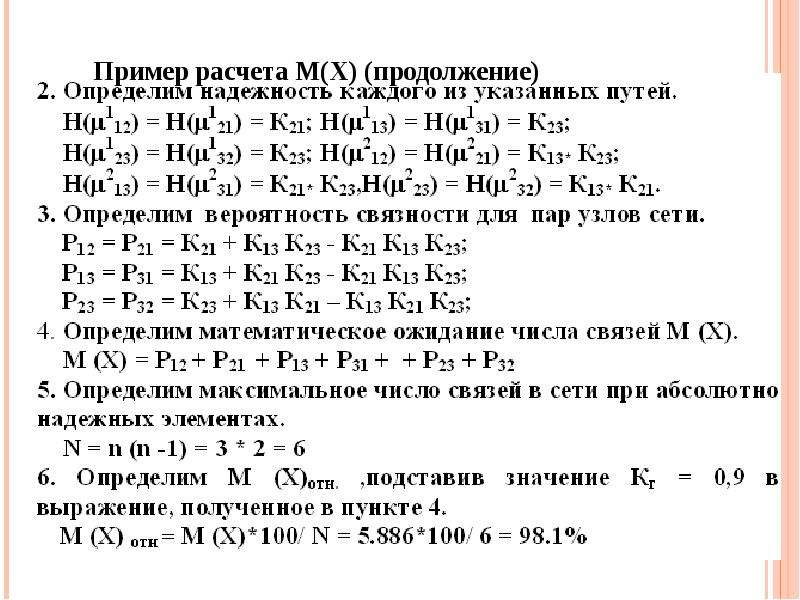

Пример расчета М(Х) (продолжение)

Слайд 16

Описание слайда:

СПОСОБЫ ПОВЫШЕНИЯ СН Выбор и развитие структур ПС и ВС. Выбор аппаратуры или линий с повышенной надежностью. Применение резерва по каналам, трактам или линиям на отдельных участках сети. Применение обходных путей. Организация служб контроля (мониторинга) и восстановления. Использования передвижных радиорелейных линий для организации обходов поврежденных участков, перекроссировок и других мер. Создание системы управления разных уровней, обеспечи-вающей оперативное переключение каналов и трактов, перераспределение и ограничение потоков сообщений.
