Слайд 1

Описание слайда:

Рис. 1 – Схема процесса зажигания дуги Рис. 1 – Схема процесса зажигания дуги 1 – электрод; 2 – свариваемый металл; 3 – электроны; 4 – ионы газа; 5 – катодное пятно; 6 – столб дуги; 7 – анодное пятно

Слайд 2

Описание слайда:

Рис. 2 – Схемы электродуговой сварки Рис. 2 – Схемы электродуговой сварки а – сварка неплавящимся (вольфрамовым или угольным) электродом; б – сварка дугой прямого действия; в – сварка косвенной дугой;г – сварка трёхфазной дугой

Слайд 3

Описание слайда:

Рис. 3 – Схема сварки металлическим покрытым электродом Рис. 3 – Схема сварки металлическим покрытым электродом 1 – основной металл; 2 – шлаковая корка; 3 – сварной шов; 4 – жидкая шлаковая ванна; 5 – защитная атмосфера; 6 – покрытие электрода; 7 – стержень электрода; 8 – дуга; 9 – жидкая ванна

Слайд 4

Описание слайда:

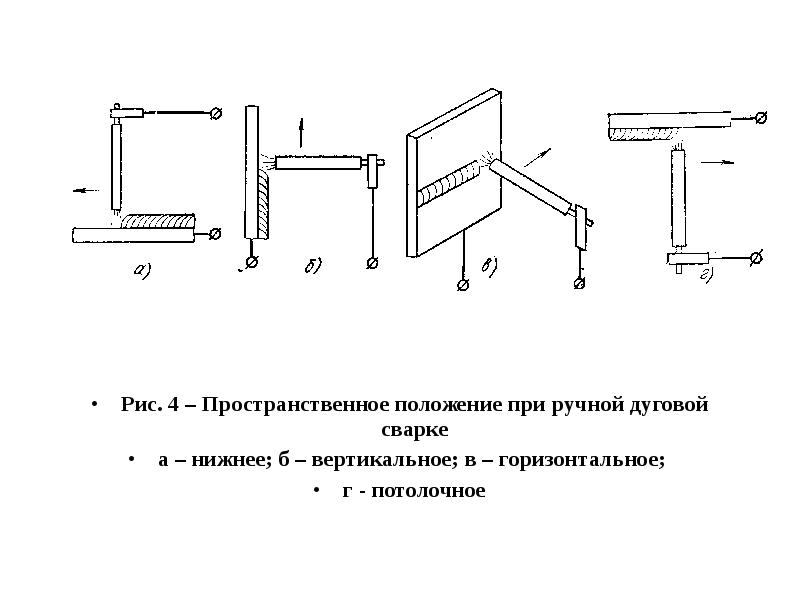

Рис. 4 – Пространственное положение при ручной дуговой сварке Рис. 4 – Пространственное положение при ручной дуговой сварке а – нижнее; б – вертикальное; в – горизонтальное; г - потолочное

Слайд 5

Описание слайда:

Рис. 5 – Автоматическая дуговая сварка под слоем флюса 1 – токоподводы; 2 – механизм подачи электродной проволоки; 3 – электродная проволока; 4 – ванна жидкого шлака; 5 – флюс; 6 – шлаковая корка; 7 – сварной шов; 8 – основной металл; 9 – жидкий металл; 10 - дуга

Слайд 6

Описание слайда:

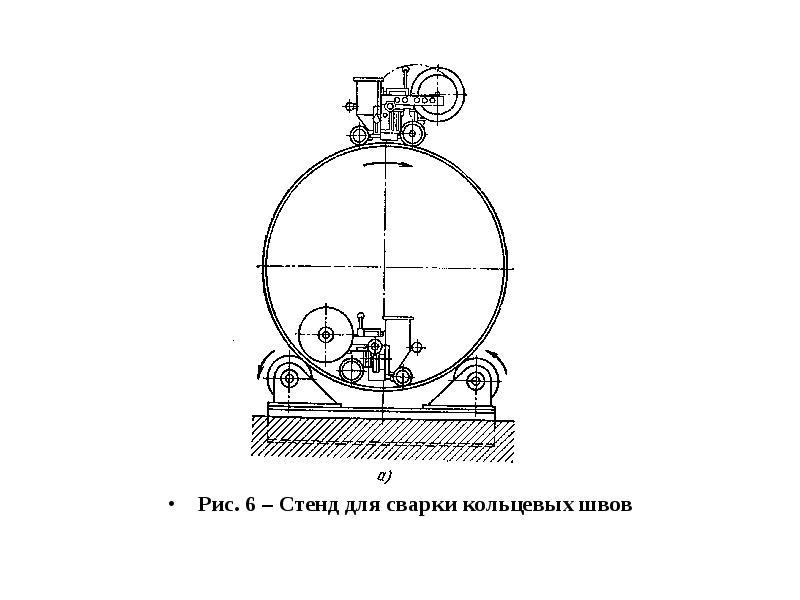

Рис. 6 – Стенд для сварки кольцевых швов Рис. 6 – Стенд для сварки кольцевых швов

Слайд 7

Описание слайда:

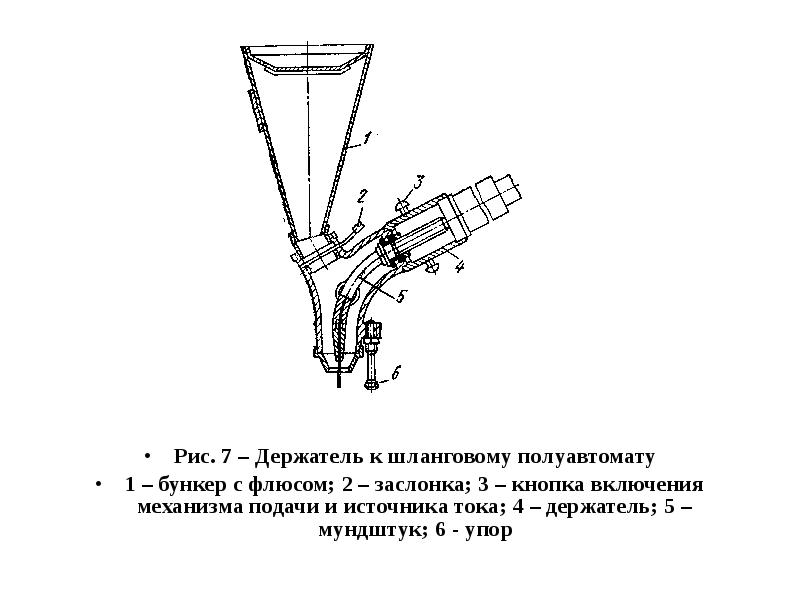

Рис. 7 – Держатель к шланговому полуавтомату 1 – бункер с флюсом; 2 – заслонка; 3 – кнопка включения механизма подачи и источника тока; 4 – держатель; 5 – мундштук; 6 - упор

Слайд 8

Описание слайда:

Рис. 8 – Сварка в атмосфере защитных газов 1 – дуга; 2 – электрод; 3 – токоподвод; 4 – сопло; 5 – защитный газ; 6 – сварочная ванна

Слайд 9

Описание слайда:

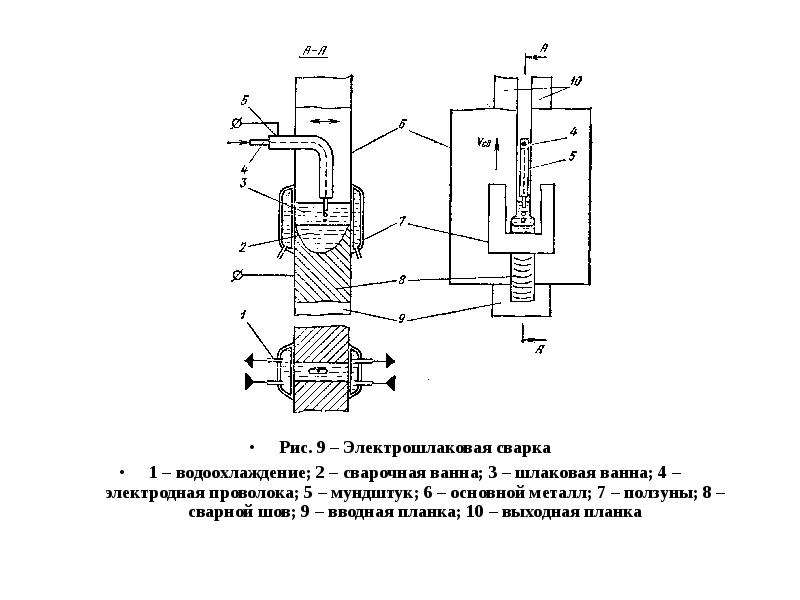

Рис. 9 – Электрошлаковая сварка Рис. 9 – Электрошлаковая сварка 1 – водоохлаждение; 2 – сварочная ванна; 3 – шлаковая ванна; 4 – электродная проволока; 5 – мундштук; 6 – основной металл; 7 – ползуны; 8 – сварной шов; 9 – вводная планка; 10 – выходная планка

Слайд 10

Описание слайда:

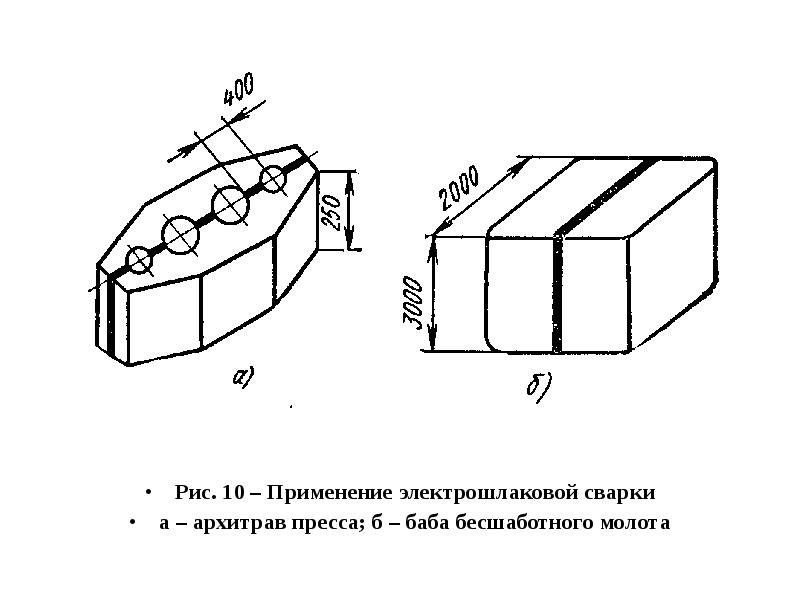

Рис. 10 – Применение электрошлаковой сварки а – архитрав пресса; б – баба бесшаботного молота

Слайд 11

Описание слайда:

Рис. 11 – Сварка в атмосфере защитных газов Рис. 11 – Сварка в атмосфере защитных газов 1 – присадочный материал; 2 – сопло; 3 – токоподводящий мундштук; 4 – корпус горелки; 5 – неплавящийся электрод; 6 – рукоять горелки; 7 – атмосфера защитного газа; 8 – сварочная дуга; 9 – сварочная ванна; 10 – механизм подачи; 11 – сварочная проволока

Слайд 12

Описание слайда:

Рис. 12 – Плазматроны Рис. 12 – Плазматроны а – с плазменной струёй, выделенной из дуги; б – с плазменной струёй, совмещённой с дугой 1 – столб дуги; 2 – электрод; 3 – керамическая прокладка; 4 – водоохлаждаемый канал сопла; 5 – сопло; 6 – струя плазмы; 7 - заготовка

Слайд 13

Описание слайда:

Рис. 13а – Установка для электронно-лучевой сварки; Рис. 13а – Установка для электронно-лучевой сварки; 13б – Кинжальное проплавление при электронн-олучевой сварке 1 – катод; 2 – фокусирующий электрод; 3 – анод; 4 – электромагнитные линзы; 5 – отклоняющая магнитная система; 6 – обрабатываемоё изделие

Слайд 14

Описание слайда:

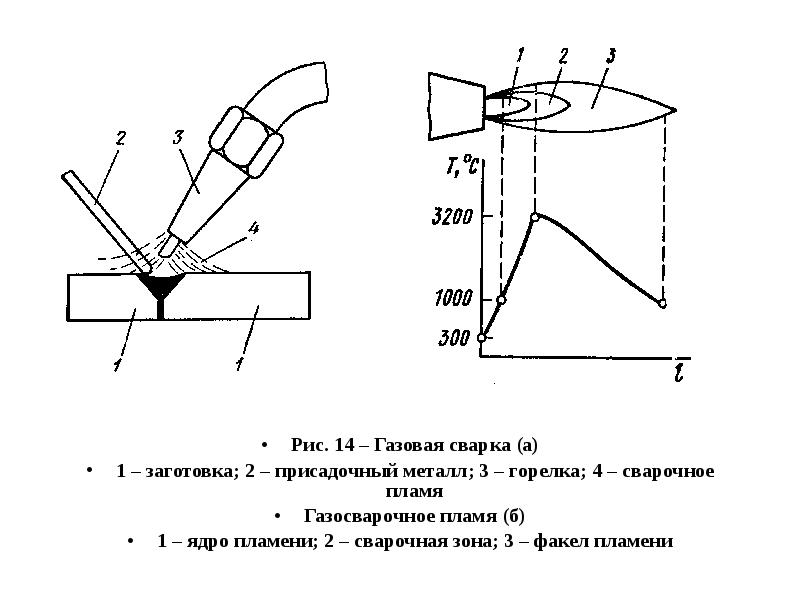

Рис. 14 – Газовая сварка (а) 1 – заготовка; 2 – присадочный металл; 3 – горелка; 4 – сварочное пламя Газосварочное пламя (б) 1 – ядро пламени; 2 – сварочная зона; 3 – факел пламени

Слайд 15

Описание слайда:

Рис.15 – Газосварочная инжекторная горелка Рис.15 – Газосварочная инжекторная горелка 1 – мундштук; 2 – наконечник; 3 – камера смешения; 4 – камера разряжения; 5 – инжектор; 6 – кислородный вентиль; 7 – ацетиленовый вентиль

Слайд 16

Описание слайда:

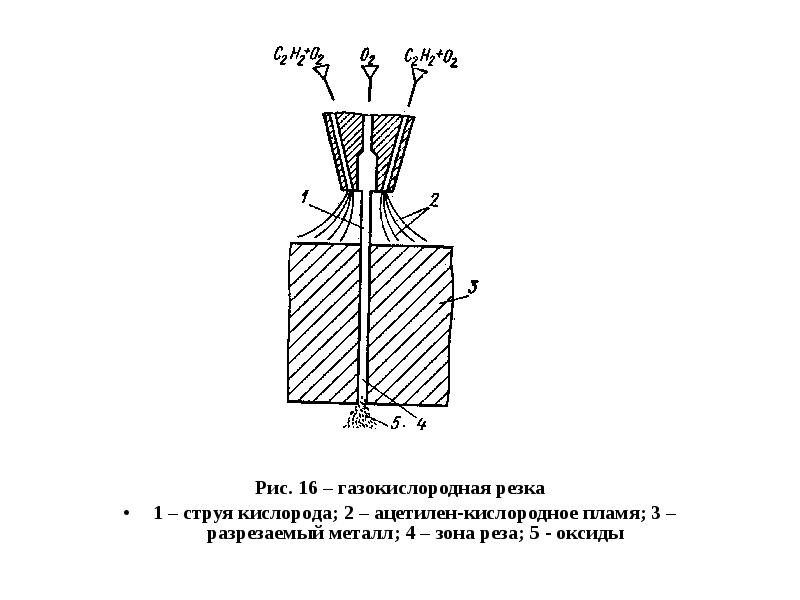

Рис. 16 – газокислородная резка 1 – струя кислорода; 2 – ацетилен-кислородное пламя; 3 – разрезаемый металл; 4 – зона реза; 5 - оксиды

Слайд 17

Описание слайда:

Рис. 17 – Газокислородный резак Рис. 17 – Газокислородный резак 1 – подогревающее пламя; 2 – режущая струя; 3 – мундштук; 4 – трубка подачи режущего кислорода

Слайд 18

Описание слайда:

Рис. 18 – Схема контактной сварки (а) Рис. 18 – Схема контактной сварки (а) Цикл контактной стыковой сварки сопротивлением (б)

Слайд 19

Описание слайда:

Рис. 19 – Контактная точечная сварка Рис. 19 – Контактная точечная сварка а – двухсторонняя; б - односторонняя

Слайд 20

Описание слайда:

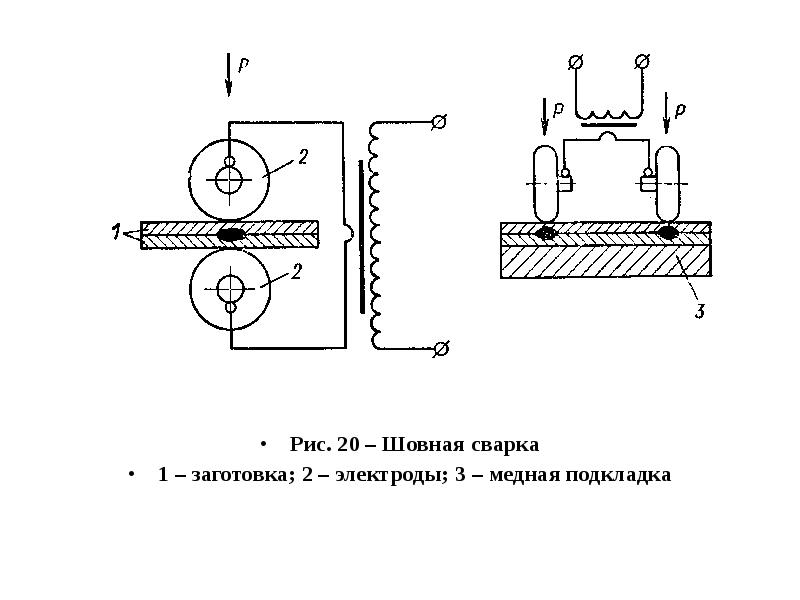

Рис. 20 – Шовная сварка Рис. 20 – Шовная сварка 1 – заготовка; 2 – электроды; 3 – медная подкладка

Слайд 21

Описание слайда:

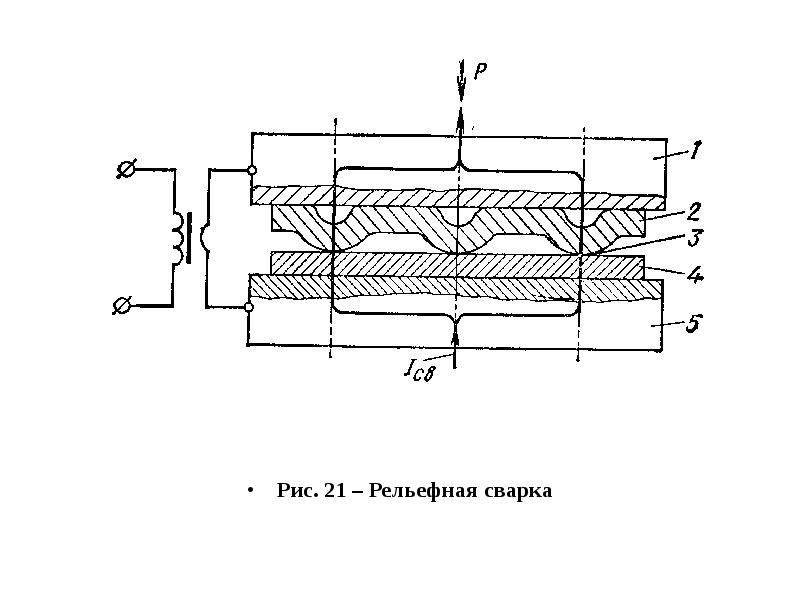

Рис. 21 – Рельефная сварка Рис. 21 – Рельефная сварка

Слайд 22

Описание слайда:

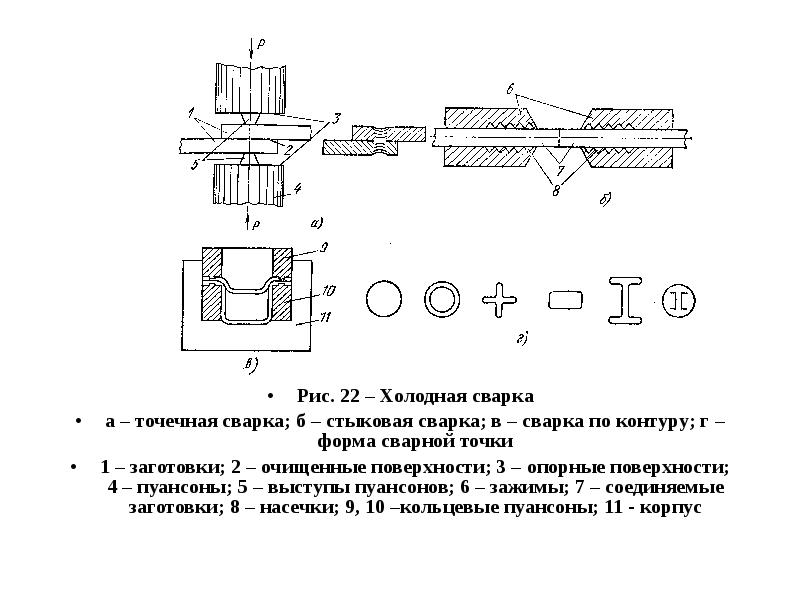

Рис. 22 – Холодная сварка Рис. 22 – Холодная сварка а – точечная сварка; б – стыковая сварка; в – сварка по контуру; г – форма сварной точки 1 – заготовки; 2 – очищенные поверхности; 3 – опорные поверхности; 4 – пуансоны; 5 – выступы пуансонов; 6 – зажимы; 7 – соединяемые заготовки; 8 – насечки; 9, 10 –кольцевые пуансоны; 11 - корпус

Слайд 23

Описание слайда:

Рис. 23 – Сварка трением Рис. 23 – Сварка трением а – вращение одной заготовки; б – вращение обеих заготовок; в – неподвижные заготовки с вращающейся вставкой; г – возвратно-поступательное движение одной заготовки

Слайд 24

Описание слайда:

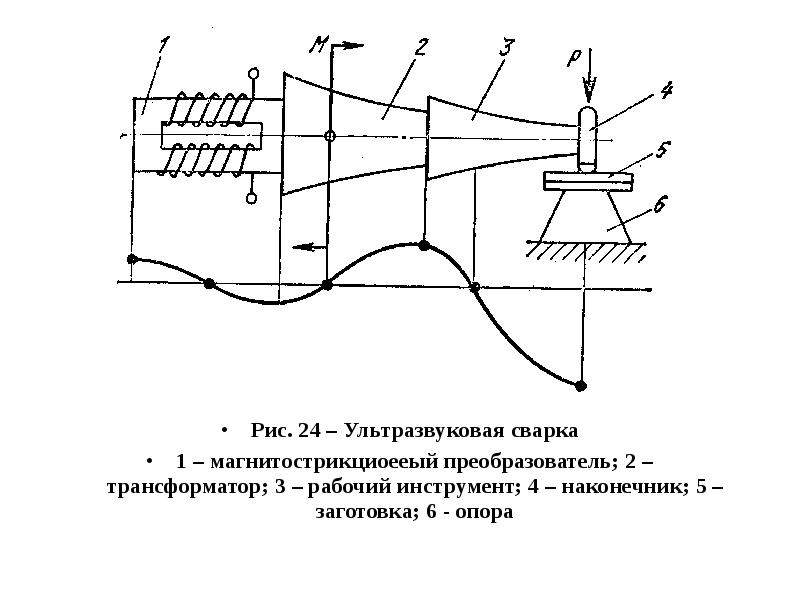

Рис. 24 – Ультразвуковая сварка Рис. 24 – Ультразвуковая сварка 1 – магнитострикциоееый преобразователь; 2 – трансформатор; 3 – рабочий инструмент; 4 – наконечник; 5 – заготовка; 6 - опора

Слайд 25

Описание слайда:

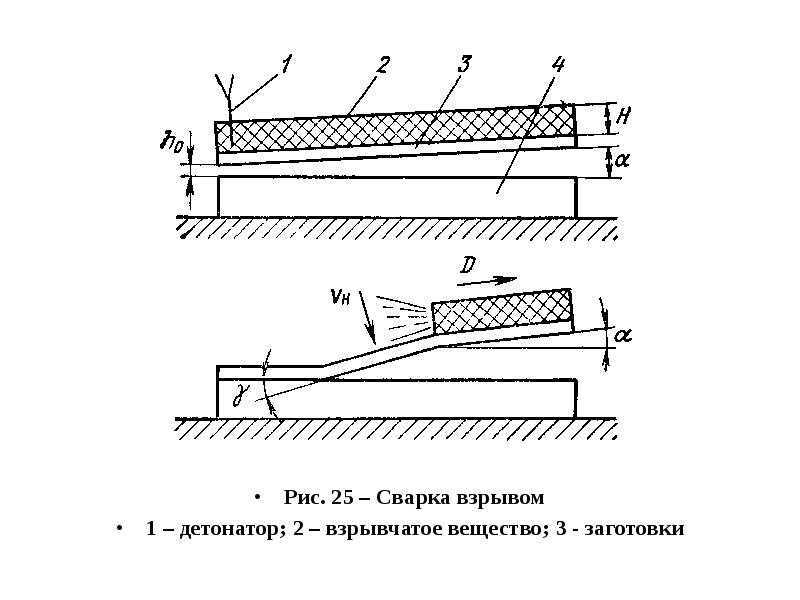

Рис. 25 – Сварка взрывом Рис. 25 – Сварка взрывом 1 – детонатор; 2 – взрывчатое вещество; 3 - заготовки

Слайд 26

Описание слайда:

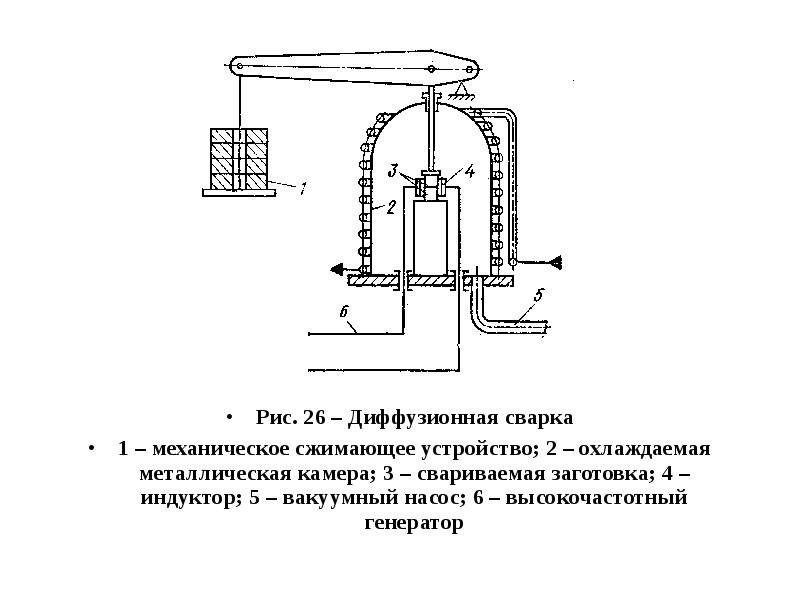

Рис. 26 – Диффузионная сварка Рис. 26 – Диффузионная сварка 1 – механическое сжимающее устройство; 2 – охлаждаемая металлическая камера; 3 – свариваемая заготовка; 4 – индуктор; 5 – вакуумный насос; 6 – высокочастотный генератор

Слайд 27

Описание слайда:

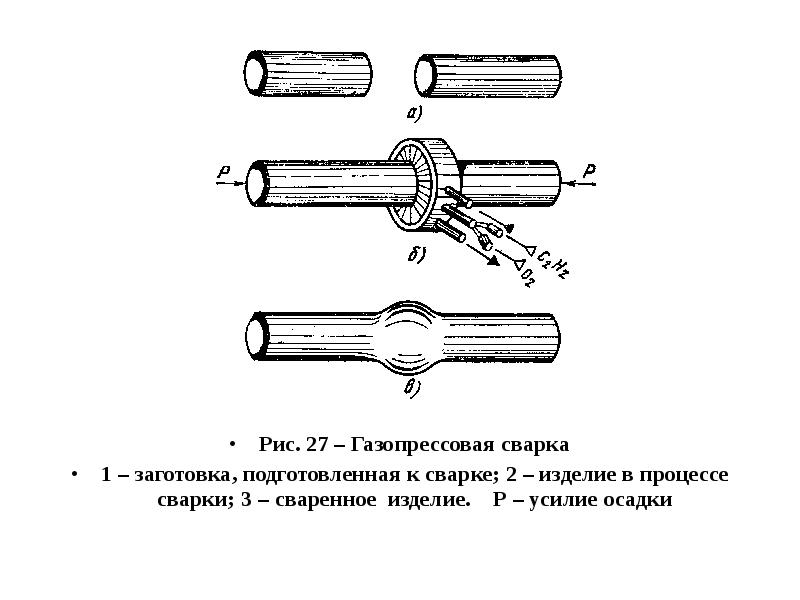

Рис. 27 – Газопрессовая сварка Рис. 27 – Газопрессовая сварка 1 – заготовка, подготовленная к сварке; 2 – изделие в процессе сварки; 3 – сваренное изделие. Р – усилие осадки
