Слайд 1

Описание слайда:

Свойства влажного воздуха I-x диаграмма влажного воздуха

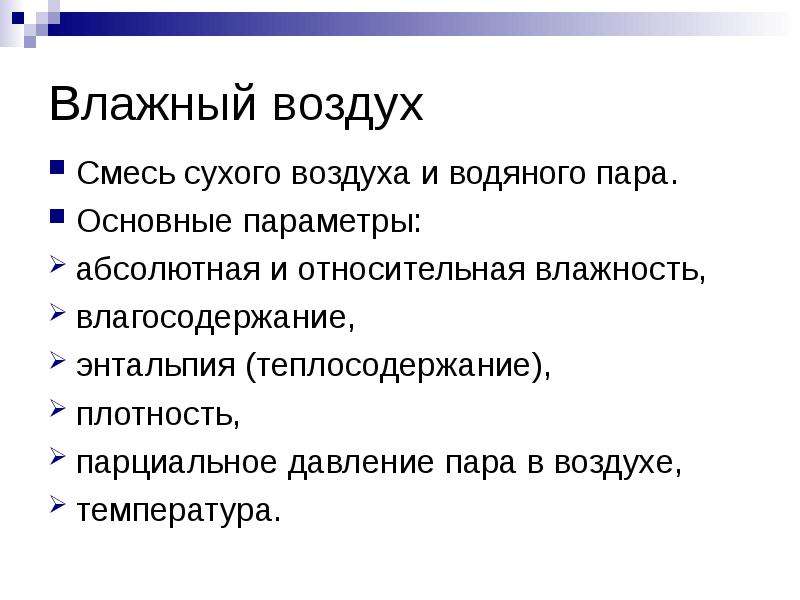

Слайд 2

Описание слайда:

Влажный воздух Смесь сухого воздуха и водяного пара. Основные параметры: абсолютная и относительная влажность, влагосодержание, энтальпия (теплосодержание), плотность, парциальное давление пара в воздухе, температура.

Слайд 3

Описание слайда:

Влажный воздух Влажный воздух бывает насыщенным и ненасыщенным Если пар сухой насыщенный – воздух насыщенный влажный. При охлаждении такого воздуха – конденсация водяного пара. Если пар перегретый – воздух ненасыщенный. Такой воздух способен к увлажнению.

Слайд 4

Описание слайда:

Влажный воздух- идеальный газ С достаточной для технических расчетов степенью точности влажный воздух подчиняется законам смеси идеальных газов. Каждый компонент газовой смеси занимает тот же объем, что и вся смесь, имеет температуру и парциальное давление смеси.

Слайд 5

Описание слайда:

Закон Менделеева-Клапейрона Для идеальных газов: pv=RT Плотность идеального газа:

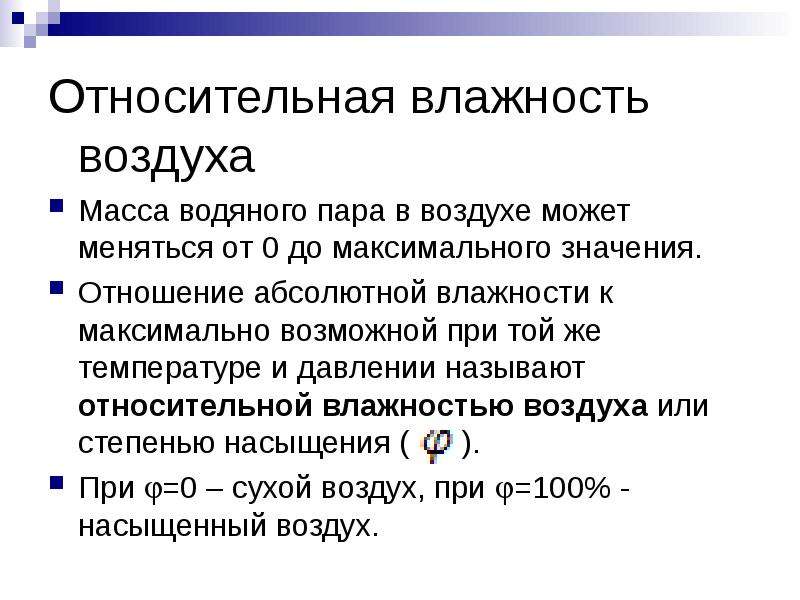

Слайд 6

Описание слайда:

Относительная влажность воздуха Масса водяного пара в воздухе может меняться от 0 до максимального значения. Отношение абсолютной влажности к максимально возможной при той же температуре и давлении называют относительной влажностью воздуха или степенью насыщения ( ). При =0 – сухой воздух, при =100% - насыщенный воздух.

Слайд 7

Описание слайда:

Влагосодержание воздуха Количество водяного пара содержащегося во влажном воздухе и приходящегося на 1 кг абсолютно сухого воздуха, объем которого не изменяется: где х - влагосодержание воздуха, кг п/кг в; 0,622 – отношение мольных масс водяного пара и воздуха.

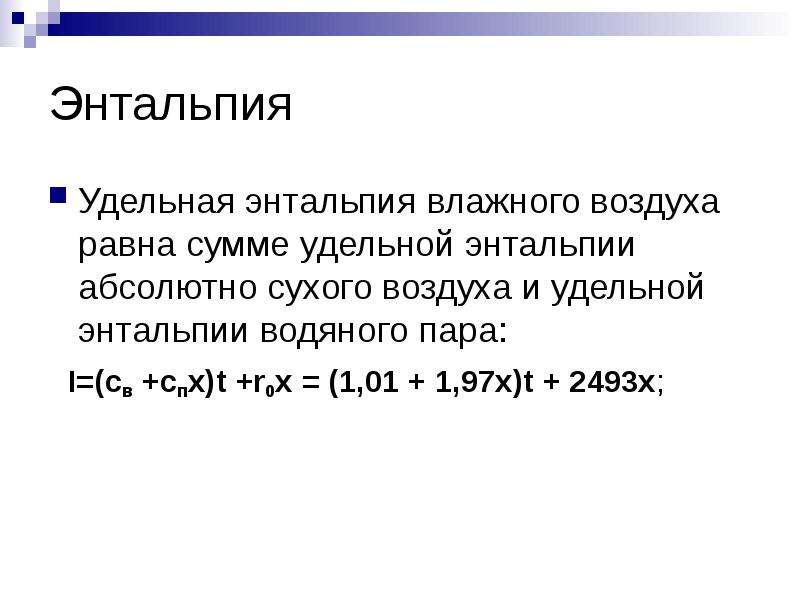

Слайд 8

Описание слайда:

Энтальпия Удельная энтальпия влажного воздуха равна сумме удельной энтальпии абсолютно сухого воздуха и удельной энтальпии водяного пара: I=(св +спх)t +r0x = (1,01 + 1,97x)t + 2493x;

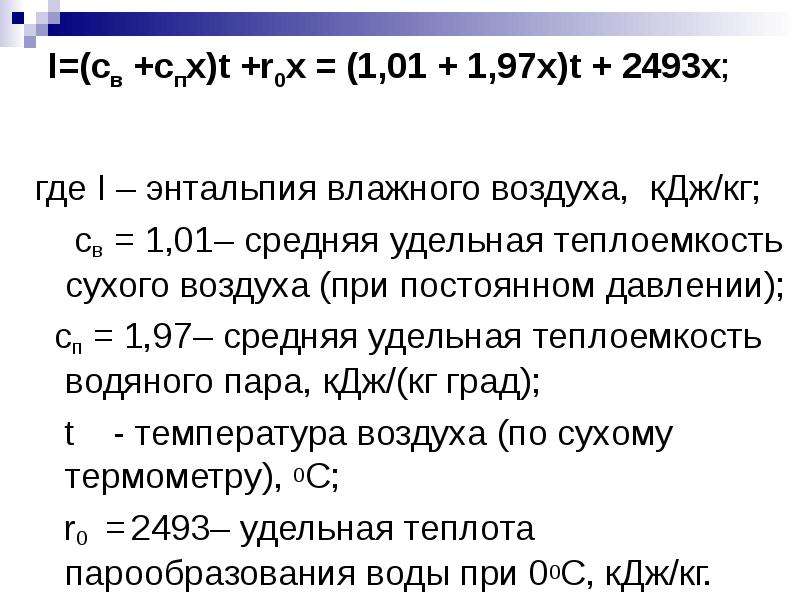

Слайд 9

Описание слайда:

I=(св +спх)t +r0x = (1,01 + 1,97x)t + 2493x; где I – энтальпия влажного воздуха, кДж/кг; св = 1,01– средняя удельная теплоемкость сухого воздуха (при постоянном давлении); сп = 1,97– средняя удельная теплоемкость водяного пара, кДж/(кг град); t - температура воздуха (по сухому термометру), 0С; r0 = 2493– удельная теплота парообразования воды при 00С, кДж/кг.

Слайд 10

Описание слайда:

Температура точки росы – это температура, до которой необходимо охладить влажный воздух, чтобы он перешел в состояние насыщения (=100%) при постоянном влагосодержании (x=const). Температура мокрого термометра – это температура, до которой необходимо охладить влажный воздух, чтобы он перешел в состояние насыщения при постоянной энтальпии (I=const).

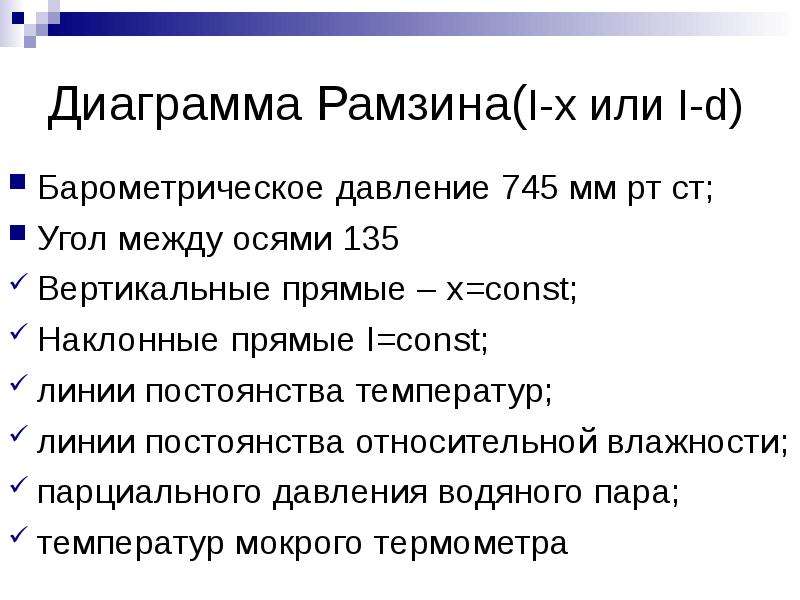

Слайд 11

Описание слайда:

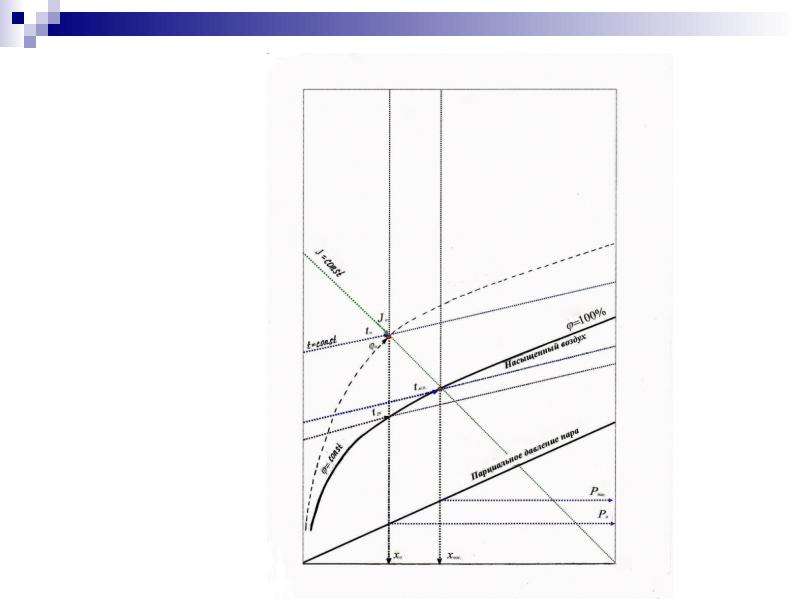

Диаграмма Рамзина(I-x или I-d) Барометрическое давление 745 мм рт ст; Угол между осями 135 Вертикальные прямые – x=const; Наклонные прямые I=const; линии постоянства температур; линии постоянства относительной влажности; парциального давления водяного пара; температур мокрого термометра

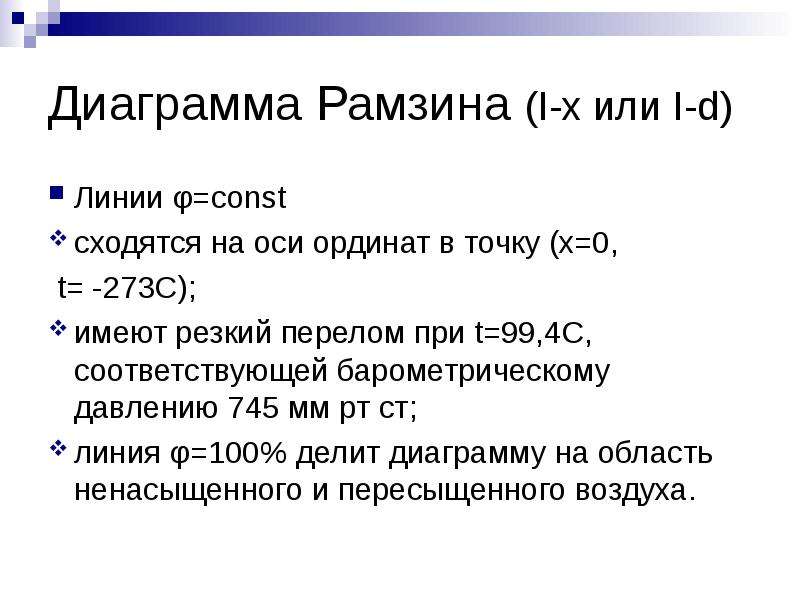

Слайд 12

Описание слайда:

Диаграмма Рамзина (I-x или I-d) Линии φ=const сходятся на оси ординат в точку (x=0, t= -273C); имеют резкий перелом при t=99,4С, соответствующей барометрическому давлению 745 мм рт ст; линия φ=100% делит диаграмму на область ненасыщенного и пересыщенного воздуха.
