Слайд 1

Описание слайда:

Лекция 22. Цель. Рассмотреть связи между параметрами переноса и влияние на них дополнительных гипотез. Представить методику определения предэкпонентных членов коэффициентов диффузии. Обосновать желание использовать дополнительные экспериментальные материалы по выходу ГПД в низкотемпературной области. Предложить модель для описания выхода ГПД при низкой температуре. Поставить и решить соответствующую задачу. Сопоставить расчет с экспериментом. План. 1. Связи между параметрами переноса и влияние на них дополнительных гипотез. 2. Методика определения предэкпонентных членов коэффициентов диффузии. 3. Модель для описания выхода ГПД при низкой температуре. Сопоставление расчета с экспериментом.

Слайд 2

Описание слайда:

Предэкспоненциальные множители коэффициентов диффузии и параметры переноса. Мы предположили, что DLf0 = DLс0 и после подстановки конкретных значений в систему уравнений (28), (29) получим следующее уравнение: (30) Соотношение (30) необходимо рассмотреть при дополнительных условиях: ξf , ξc ≤ 1, (31) 103 ≤ mf , mc ≤ 106 (32) Случай ξf = ξc , mf = mc противоречит физическому смыслу, т.к. не выполняется соотношение (31) при соблюдении условия (32). Рассмотрим случай mf = mc , тогда уравнение (30) имеет вид: (33)

Слайд 3

Описание слайда:

Соотношения между параметрами переноса На графике представлена зависимость ξc = Y от ξf = X при различных значениях m. Из графика видно, что значительные изменения m приводят к весьма малым изменениям в зависимости ξc от ξf .

Слайд 4

Описание слайда:

Соотношения между параметрами переноса Основной вывод из представленных расчетов сводится к тому, что значительное различие множителей перед экспонентами в коэффициентах зернограничной и объёмной диффузии (три порядка) весьма слабо влияют на доли границ зерен, участвующие в диффузии по границам. В большей степени нас интересуют практические приложения параметров переноса отечественного ядерного топлива, поэтому при выборе коэффициентов желательно иметь максимально возможное количество экспериментальных фактов по выходу ГПД из образца типа с.

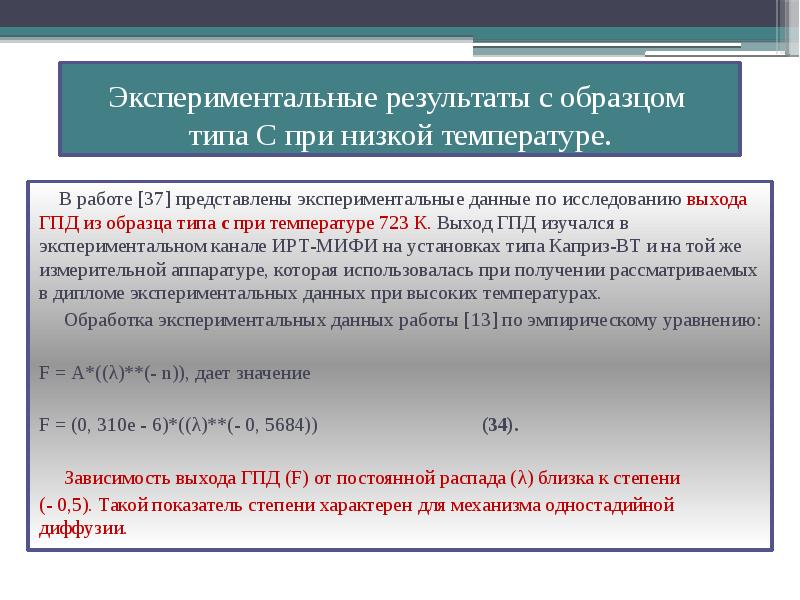

Слайд 5

Описание слайда:

Экспериментальные результаты с образцом типа С при низкой температуре. В работе [37] представлены экспериментальные данные по исследованию выхода ГПД из образца типа с при температуре 723 К. Выход ГПД изучался в экспериментальном канале ИРТ-МИФИ на установках типа Каприз-ВТ и на той же измерительной аппаратуре, которая использовалась при получении рассматриваемых в дипломе экспериментальных данных при высоких температурах. Обработка экспериментальных данных работы [13] по эмпирическому уравнению: F = А*((λ)**(- n)), дает значение F = (0, 310e - 6)*((λ)**(- 0, 5684)) (34). Зависимость выхода ГПД (F) от постоянной распада (λ) близка к степени (- 0,5). Такой показатель степени характерен для механизма одностадийной диффузии.

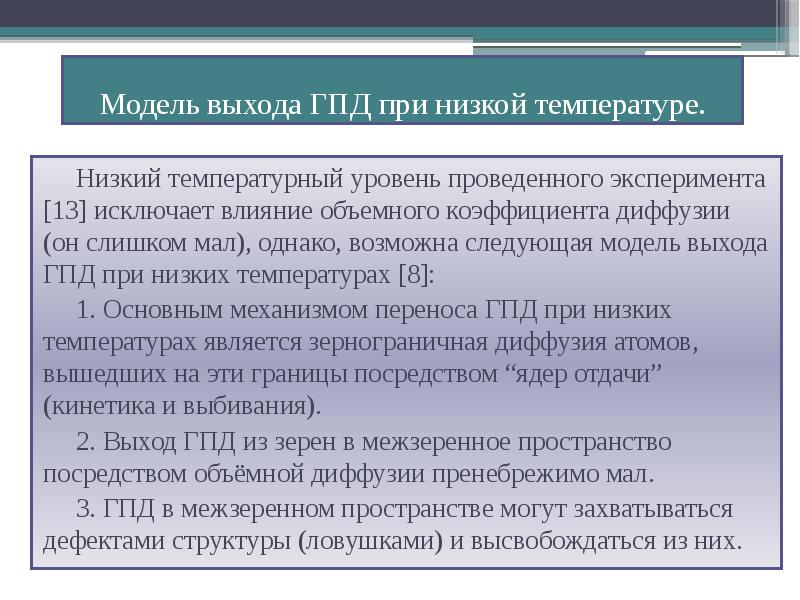

Слайд 6

Описание слайда:

Модель выхода ГПД при низкой температуре. Низкий температурный уровень проведенного эксперимента [13] исключает влияние объемного коэффициента диффузии (он слишком мал), однако, возможна следующая модель выхода ГПД при низких температурах [8]: 1. Основным механизмом переноса ГПД при низких температурах является зернограничная диффузия атомов, вышедших на эти границы посредством “ядер отдачи” (кинетика и выбивания). 2. Выход ГПД из зерен в межзеренное пространство посредством объёмной диффузии пренебрежимо мал. 3. ГПД в межзеренном пространстве могут захватываться дефектами структуры (ловушками) и высвобождаться из них.

Слайд 7

Описание слайда:

Система диффуравнений для определения выхода ГПД при низкой температуре. Система дифференциальных уравнений описывающих этот процесс имеет следующий вид: (35) (36) Где C, N – концентрация газа в образце и ловушках, g , γ – коэффициенты захвата и высвобождения газа ловушками. p – коэффициент пропорциональности источников газа в межзеренном пространстве.

Слайд 8

Описание слайда:

Стационарный выход ГПД при низкой температуре. Для стационарного случая система имеет вид: (37) (38) При граничных условиях: C = 0 при r = R при r = 0 Относительный выход ГПД с внешней поверхности образца при p = Vgb / V = ε / ( 1- ε), где ε- пористость ,равен: (39)

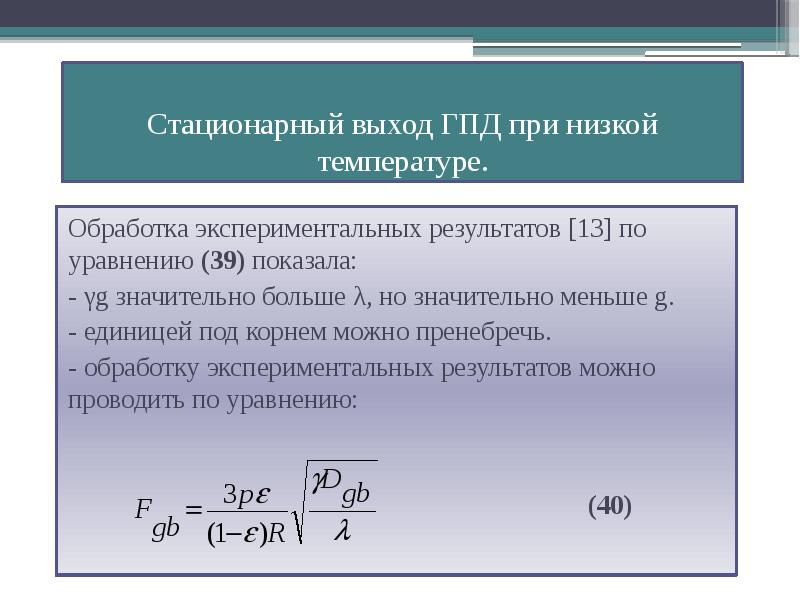

Слайд 9

Описание слайда:

Стационарный выход ГПД при низкой температуре. Обработка экспериментальных результатов [13] по уравнению (39) показала: - γg значительно больше λ, но значительно меньше g. - единицей под корнем можно пренебречь. - обработку экспериментальных результатов можно проводить по уравнению: (40)
