Слайд 1

Описание слайда:

Схемы – Schemas

Слайд 2

Описание слайда:

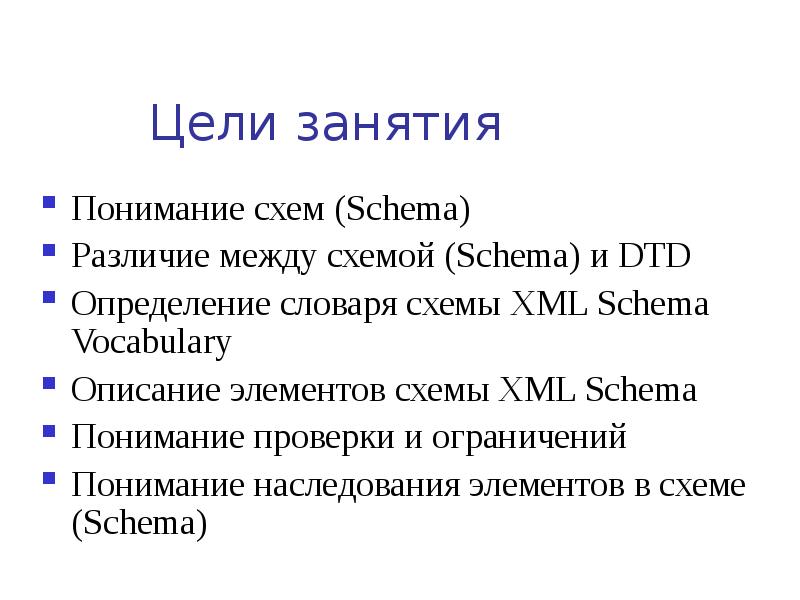

Цели занятия Понимание схем (Schema) Различие между схемой (Schema) и DTD Определение словаря схемы XML Schema Vocabulary Описание элементов схемы XML Schema Понимание проверки и ограничений Понимание наследования элементов в схеме (Schema)

Слайд 3

Описание слайда:

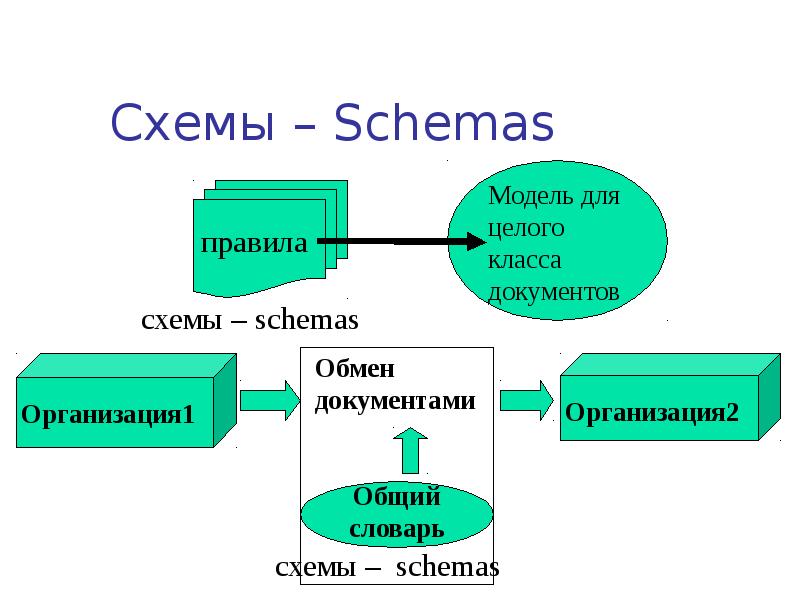

Схемы – Schemas

Слайд 4

Описание слайда:

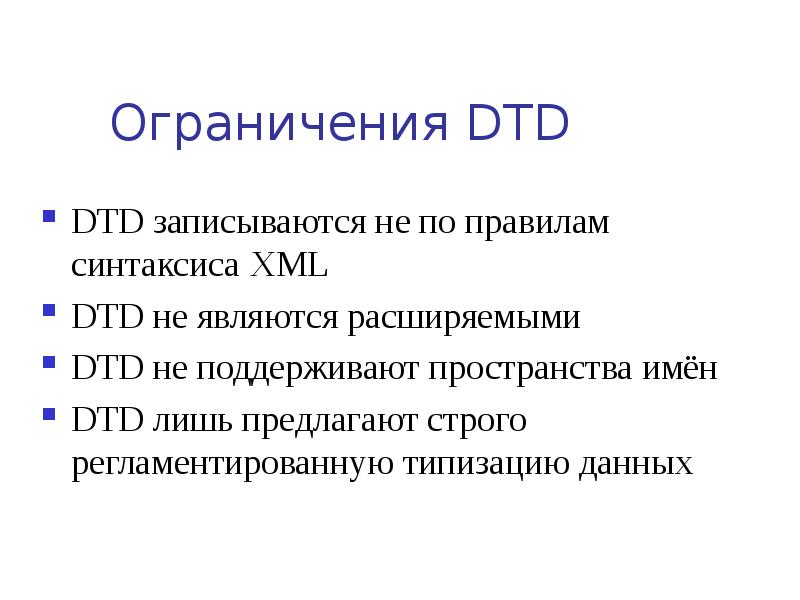

Ограничения DTD DTD записываются не по правилам синтаксиса XML DTD не являются расширяемыми DTD не поддерживают пространства имён DTD лишь предлагают строго регламентированную типизацию данных

Слайд 5

Описание слайда:

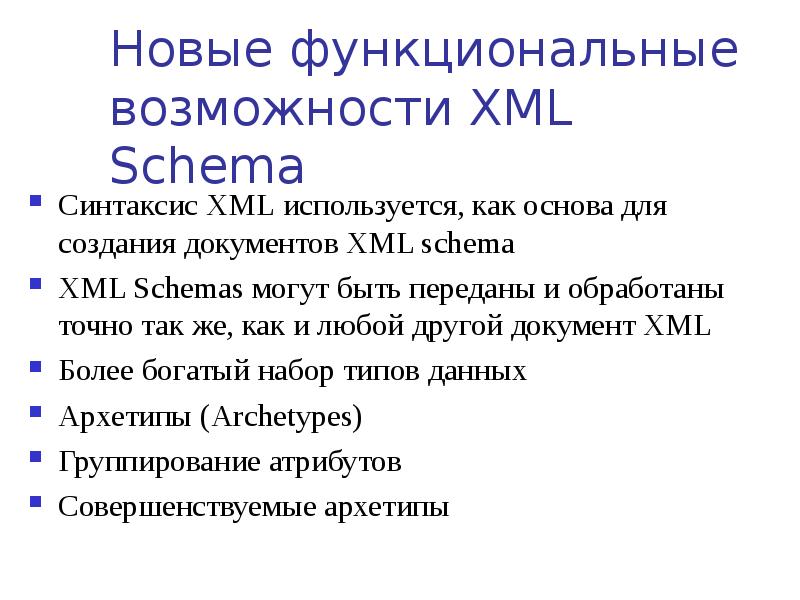

Новые функциональные возможности XML Schema Синтаксис XML используется, как основа для создания документов XML schema XML Schemas могут быть переданы и обработаны точно так же, как и любой другой документ XML Более богатый набор типов данных Архетипы (Archetypes) Группирование атрибутов Совершенствуемые архетипы

Слайд 6

Описание слайда:

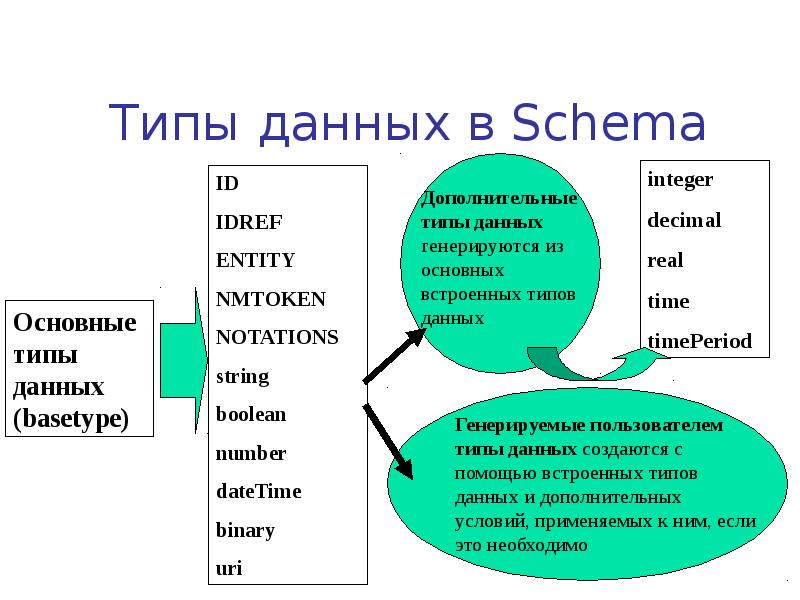

Типы данных в Schema

Слайд 7

Описание слайда:

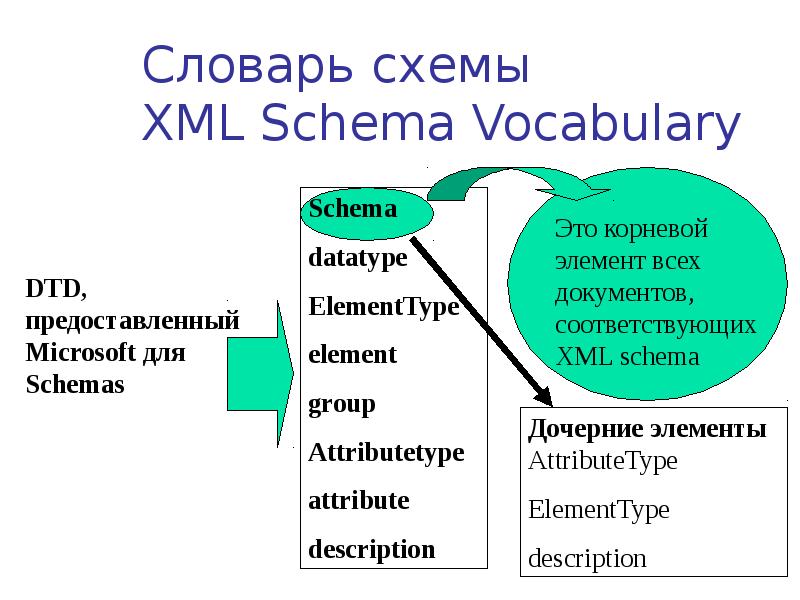

Словарь схемы XML Schema Vocabulary

Слайд 8

Описание слайда:

Образец документа XML со схемой Schema – 1

Слайд 9

Описание слайда:

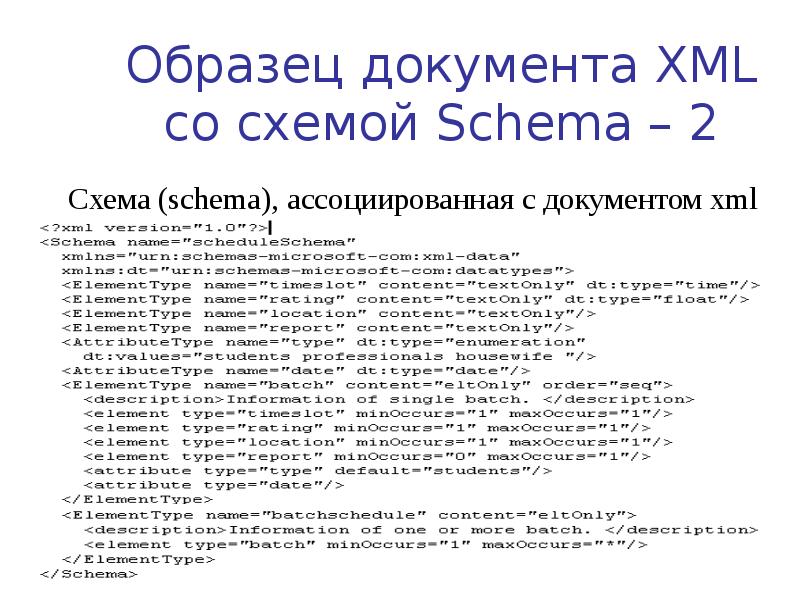

Образец документа XML со схемой Schema – 2

Слайд 10

Описание слайда:

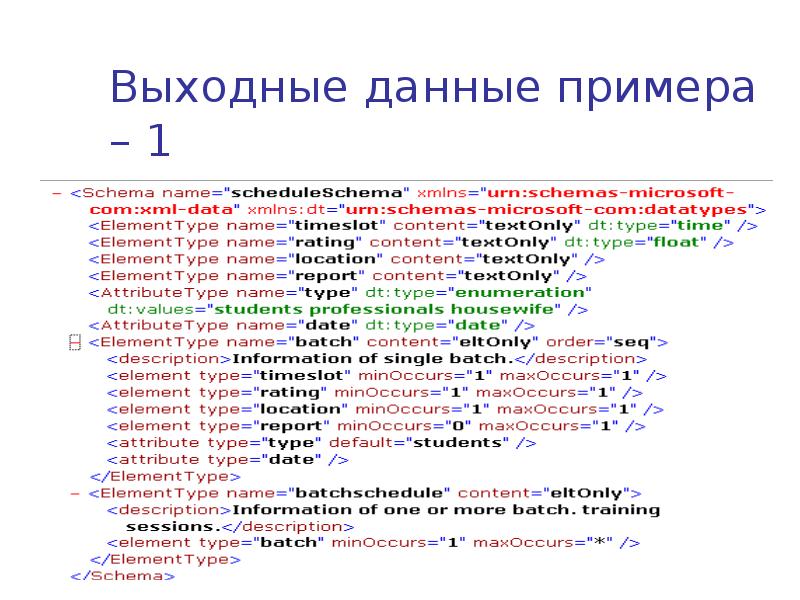

Выходные данные примера – 1

Слайд 11

Описание слайда:

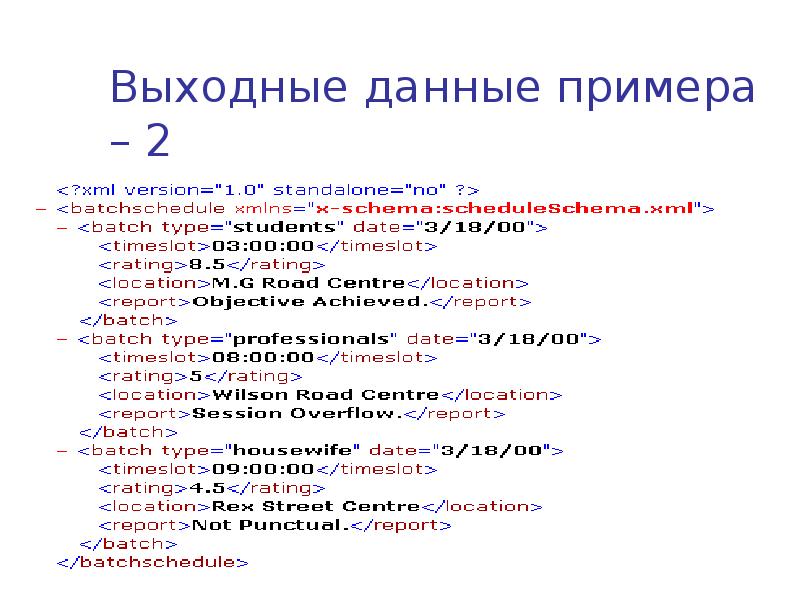

Выходные данные примера – 2

Слайд 12

Описание слайда:

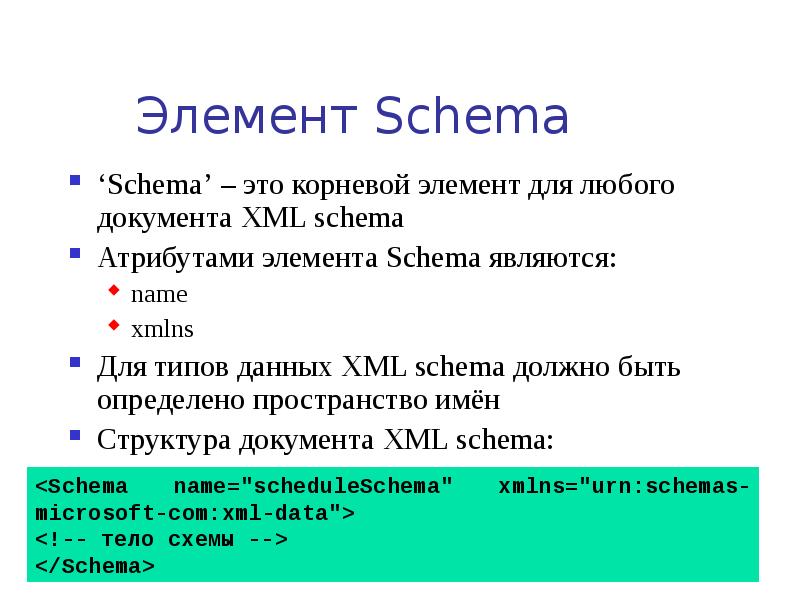

Элемент Schema ‘Schema’ – это корневой элемент для любого документа XML schema Атрибутами элемента Schema являются: name xmlns Для типов данных XML schema должно быть определено пространство имён Структура документа XML schema:

Слайд 13

Описание слайда:

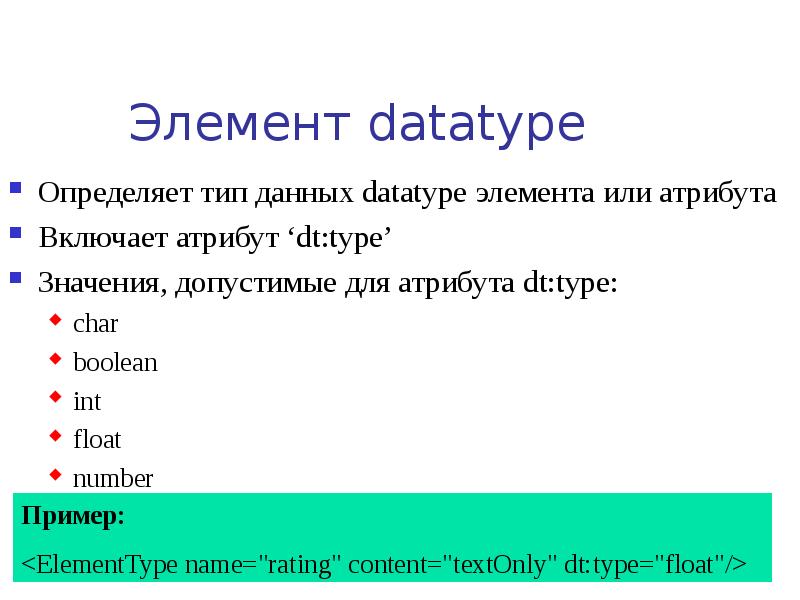

Элемент datatype Определяет тип данных datatype элемента или атрибута Включает атрибут ‘dt:type’ Значения, допустимые для атрибута dt:type: char boolean int float number

Слайд 14

Описание слайда:

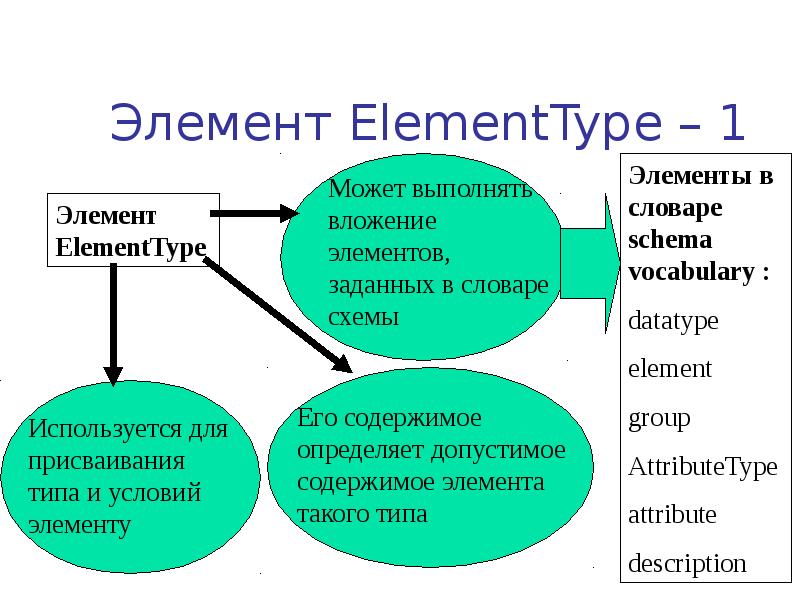

Элемент ElementType – 1

Слайд 15

Описание слайда:

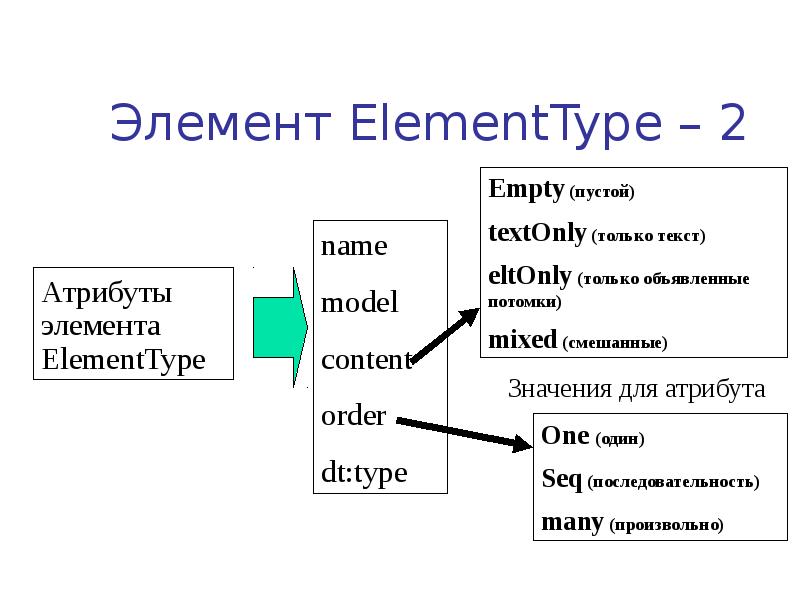

Элемент ElementType – 2

Слайд 16

Описание слайда:

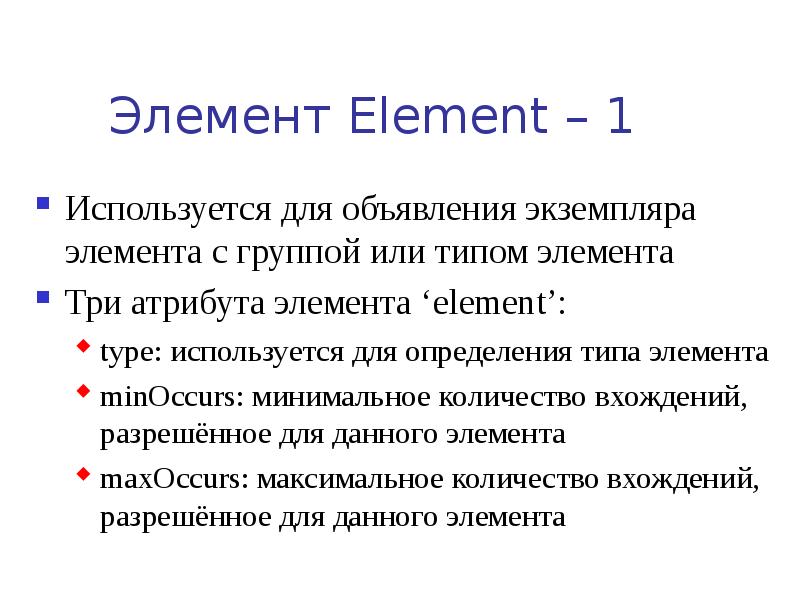

Элемент Element – 1 Используется для объявления экземпляра элемента с группой или типом элемента Три атрибута элемента ‘element’: type: используется для определения типа элемента minOccurs: минимальное количество вхождений, разрешённое для данного элемента maxOccurs: максимальное количество вхождений, разрешённое для данного элемента

Слайд 17

Описание слайда:

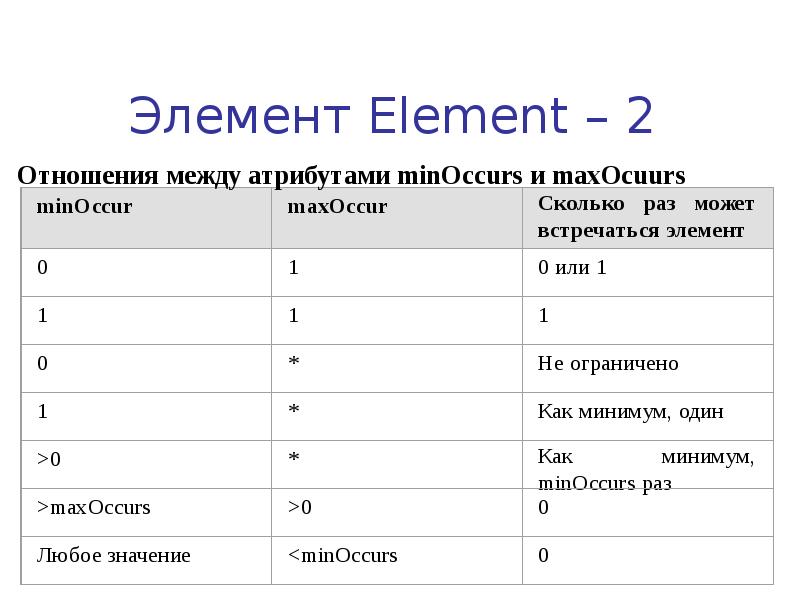

Элемент Element – 2

Слайд 18

Описание слайда:

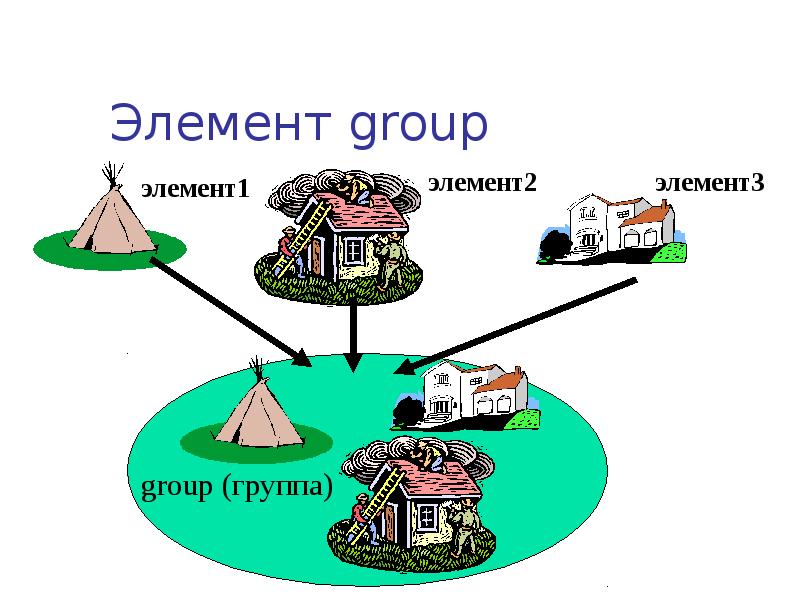

Элемент group

Слайд 19

Описание слайда:

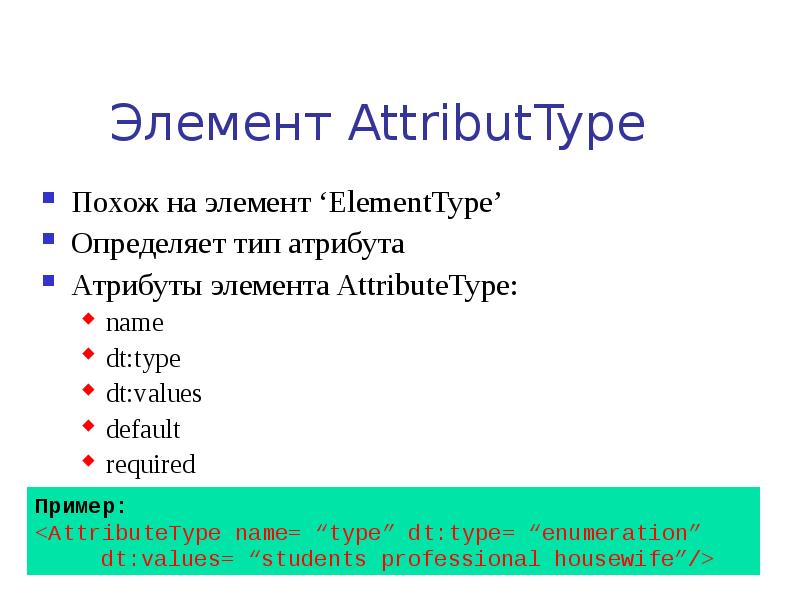

Элемент AttributType Похож на элемент ‘ElementType’ Определяет тип атрибута Атрибуты элемента AttributeType: name dt:type dt:values default required

Слайд 20

Описание слайда:

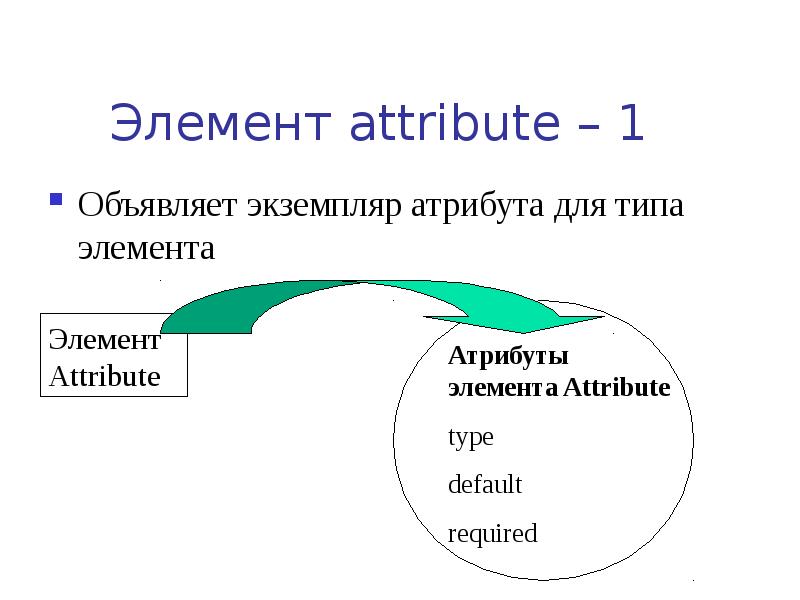

Элемент attribute – 1 Объявляет экземпляр атрибута для типа элемента

Слайд 21

Описание слайда:

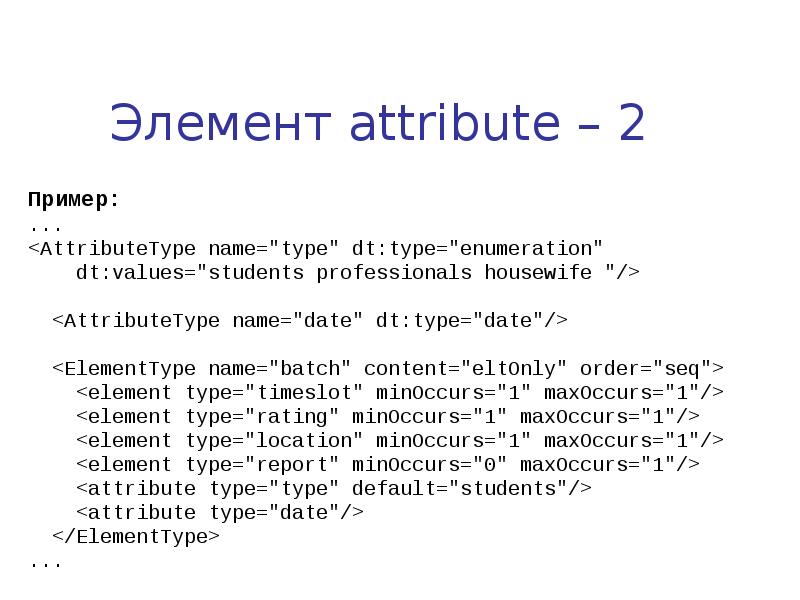

Элемент attribute – 2

Слайд 22

Описание слайда:

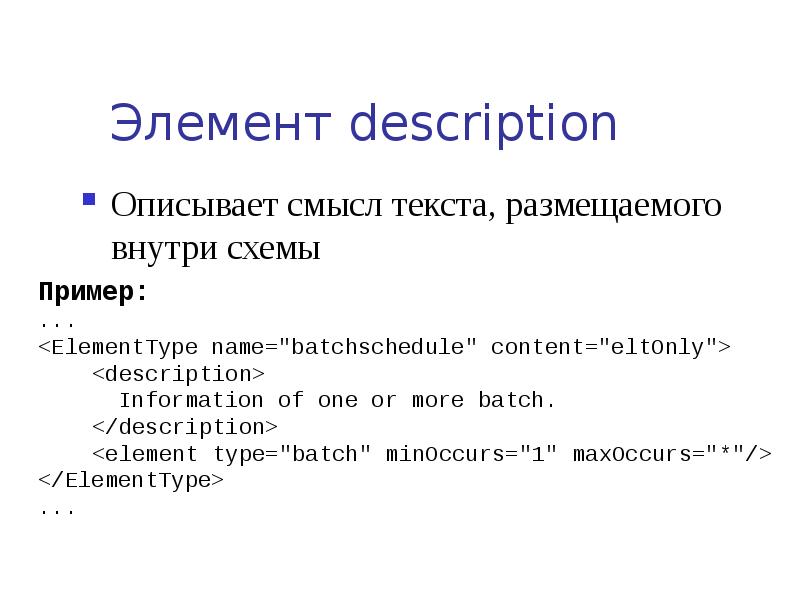

Элемент description Описывает смысл текста, размещаемого внутри схемы

Слайд 23

Описание слайда:

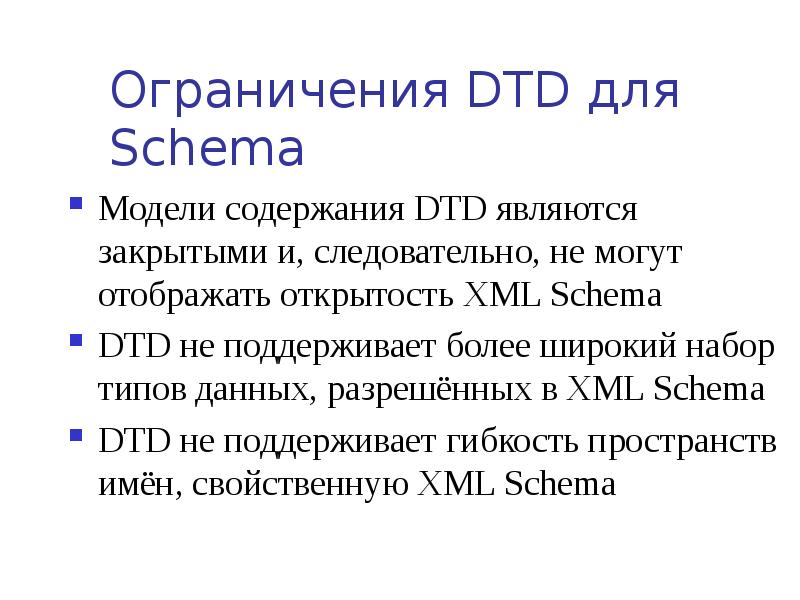

Ограничения DTD для Schema Модели содержания DTD являются закрытыми и, следовательно, не могут отображать открытость XML Schema DTD не поддерживает более широкий набор типов данных, разрешённых в XML Schema DTD не поддерживает гибкость пространств имён, свойственную XML Schema

Слайд 24

Описание слайда:

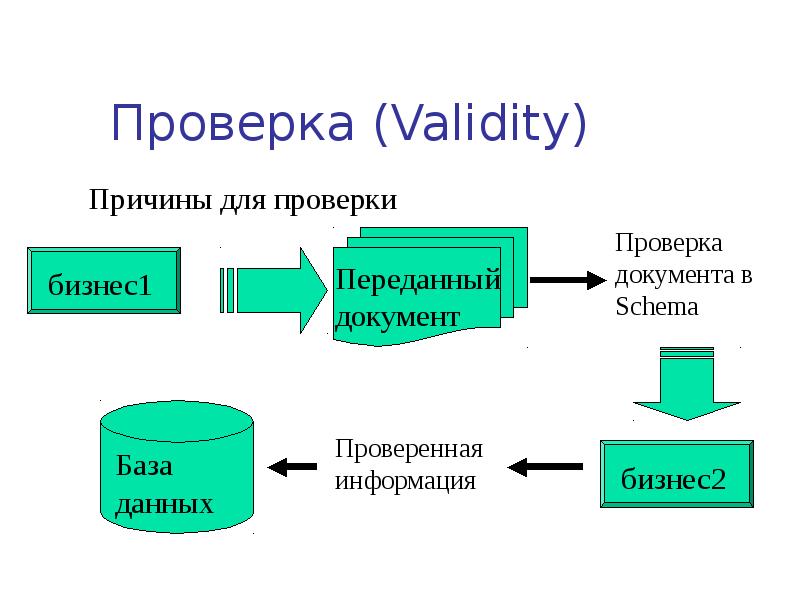

Проверка (Validity)

Слайд 25

Описание слайда:

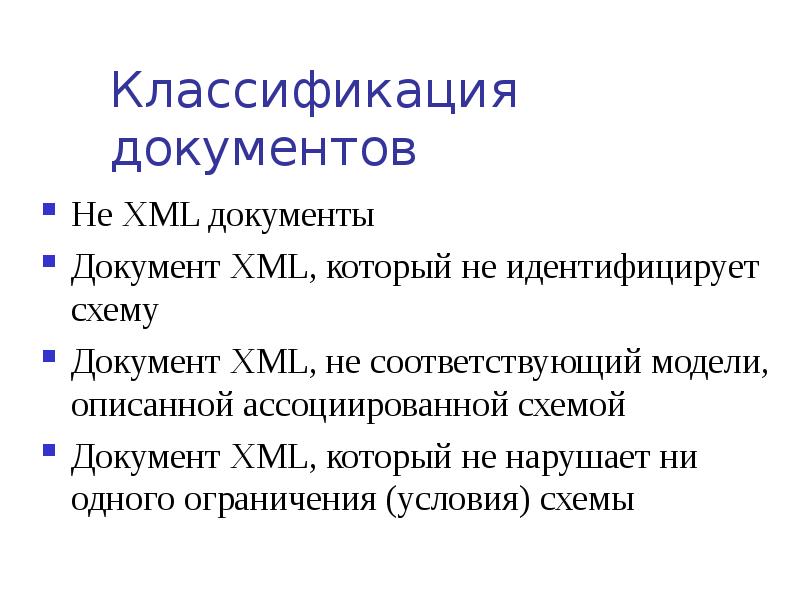

Классификация документов Не XML документы Документ XML, который не идентифицирует схему Документ XML, не соответствующий модели, описанной ассоциированной схемой Документ XML, который не нарушает ни одного ограничения (условия) схемы

Слайд 26

Описание слайда:

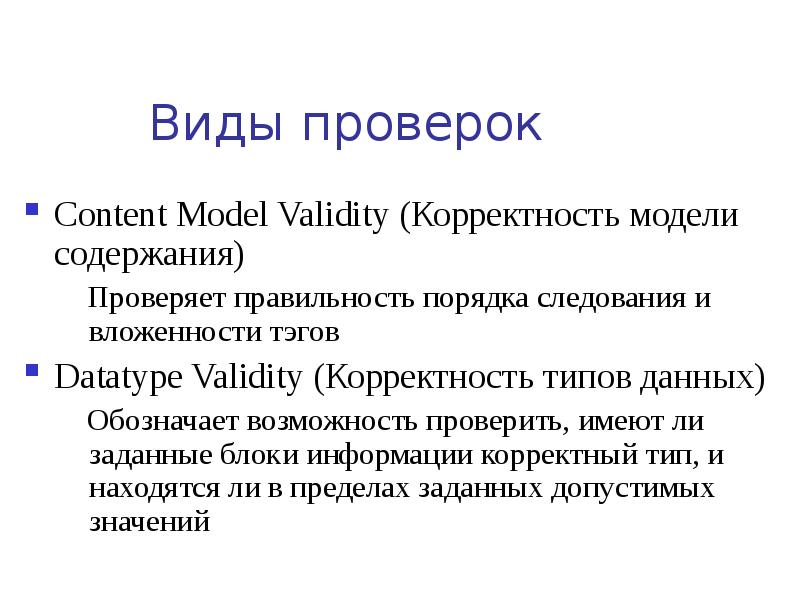

Виды проверок Content Model Validity (Корректность модели содержания) Проверяет правильность порядка следования и вложенности тэгов Datatype Validity (Корректность типов данных) Обозначает возможность проверить, имеют ли заданные блоки информации корректный тип, и находятся ли в пределах заданных допустимых значений

Слайд 27

Описание слайда:

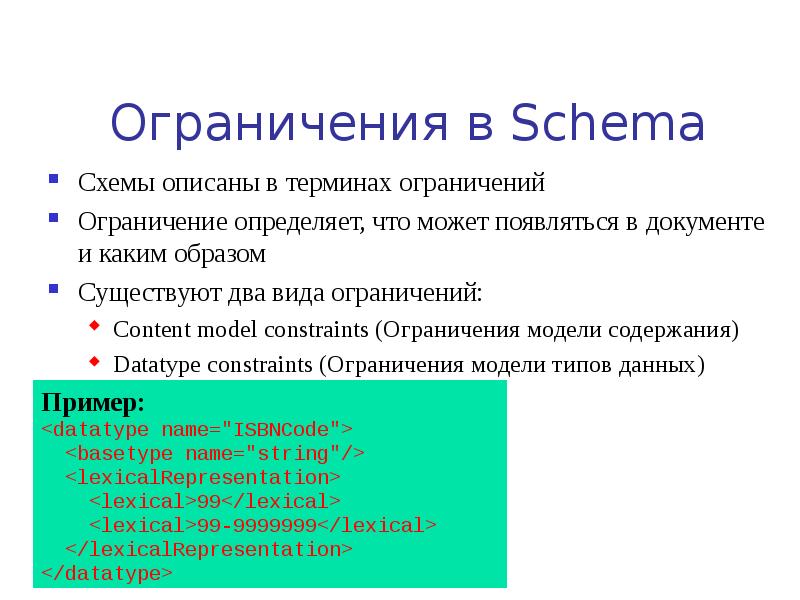

Ограничения в Schema Схемы описаны в терминах ограничений Ограничение определяет, что может появляться в документе и каким образом Существуют два вида ограничений: Content model constraints (Ограничения модели содержания) Datatype constraints (Ограничения модели типов данных)

Слайд 28

Описание слайда:

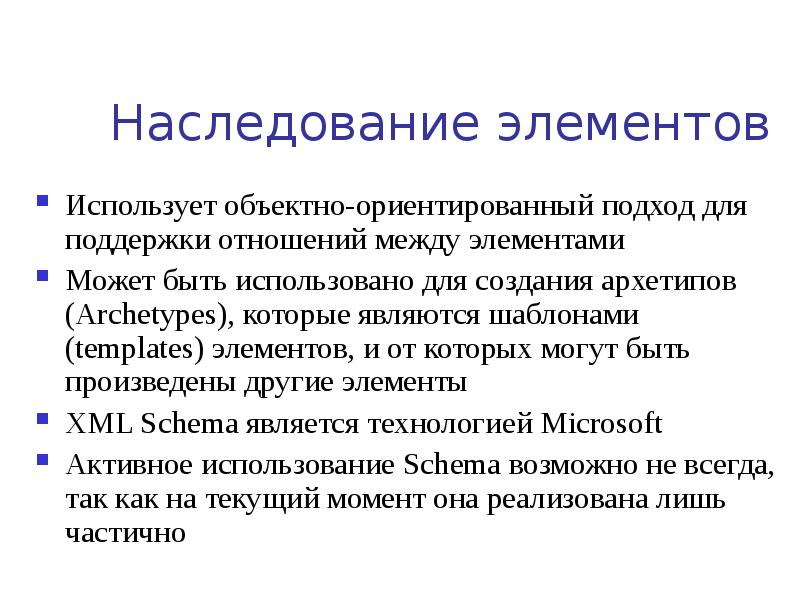

Наследование элементов Использует объектно‑ориентированный подход для поддержки отношений между элементами Может быть использовано для создания архетипов (Archetypes), которые являются шаблонами (templates) элементов, и от которых могут быть произведены другие элементы XML Schema является технологией Microsoft Активное использование Schema возможно не всегда, так как на текущий момент она реализована лишь частично

Слайд 29

Описание слайда:

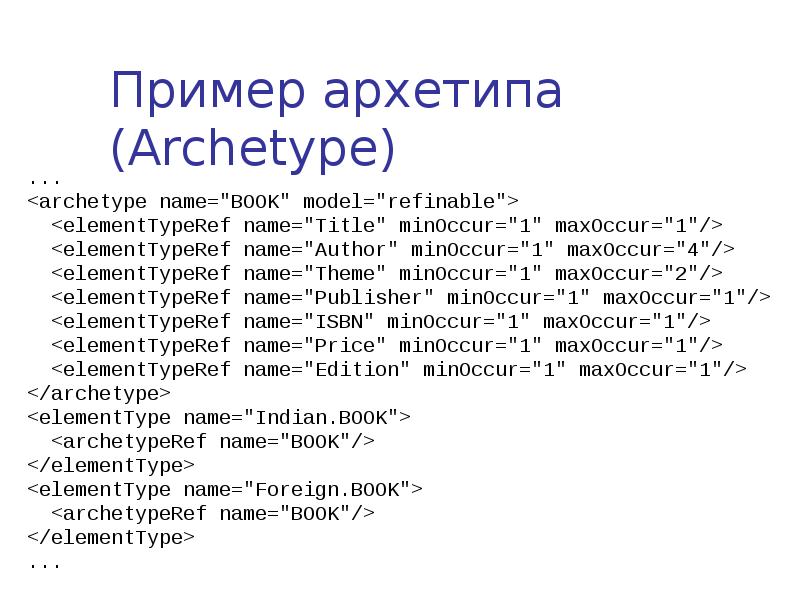

Пример архетипа (Archetype)

Слайд 30

Описание слайда:

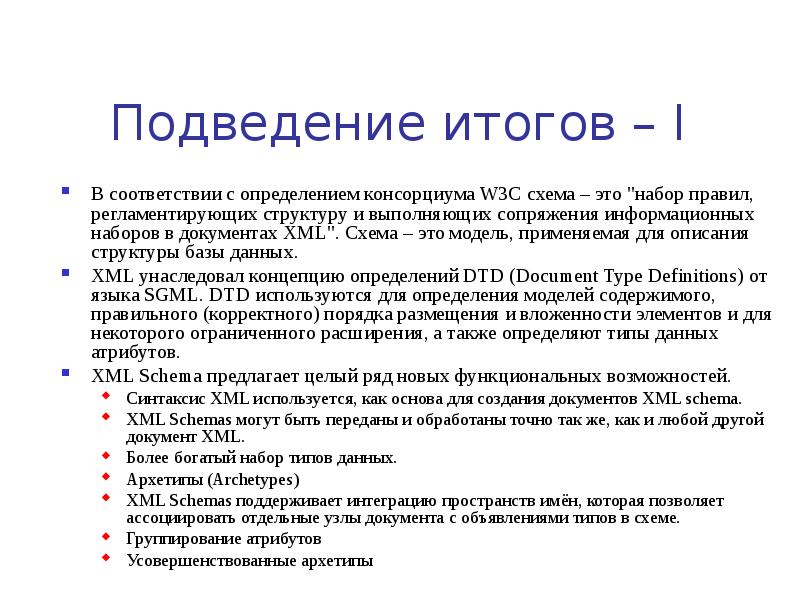

Подведение итогов – I В соответствии с определением консорциума W3C схема – это "набор правил, регламентирующих структуру и выполняющих сопряжения информационных наборов в документах XML". Схема – это модель, применяемая для описания структуры базы данных. XML унаследовал концепцию определений DTD (Document Type Definitions) от языка SGML. DTD используются для определения моделей содержимого, правильного (корректного) порядка размещения и вложенности элементов и для некоторого ограниченного расширения, а также определяют типы данных атрибутов. XML Schema предлагает целый ряд новых функциональных возможностей. Синтаксис XML используется, как основа для создания документов XML schema. XML Schemas могут быть переданы и обработаны точно так же, как и любой другой документ XML. Более богатый набор типов данных. Архетипы (Archetypes) XML Schemas поддерживает интеграцию пространств имён, которая позволяет ассоциировать отдельные узлы документа с объявлениями типов в схеме. Группирование атрибутов Усовершенствованные архетипы

Слайд 31

Описание слайда:

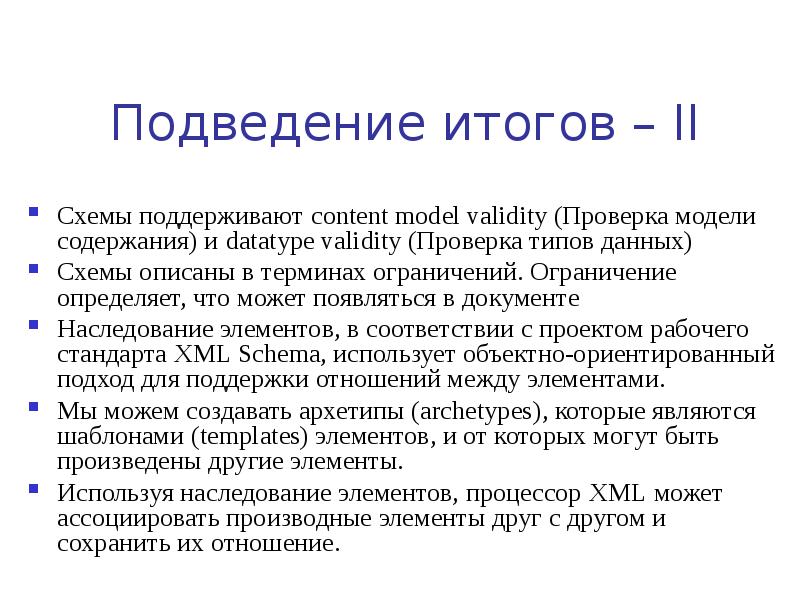

Подведение итогов – II Схемы поддерживают content model validity (Проверка модели содержания) и datatype validity (Проверка типов данных) Схемы описаны в терминах ограничений. Ограничение определяет, что может появляться в документе Наследование элементов, в соответствии с проектом рабочего стандарта XML Schema, использует объектно‑ориентированный подход для поддержки отношений между элементами. Мы можем создавать архетипы (archetypes), которые являются шаблонами (templates) элементов, и от которых могут быть произведены другие элементы. Используя наследование элементов, процессор XML может ассоциировать производные элементы друг с другом и сохранить их отношение.
