Слайд 1

Описание слайда:

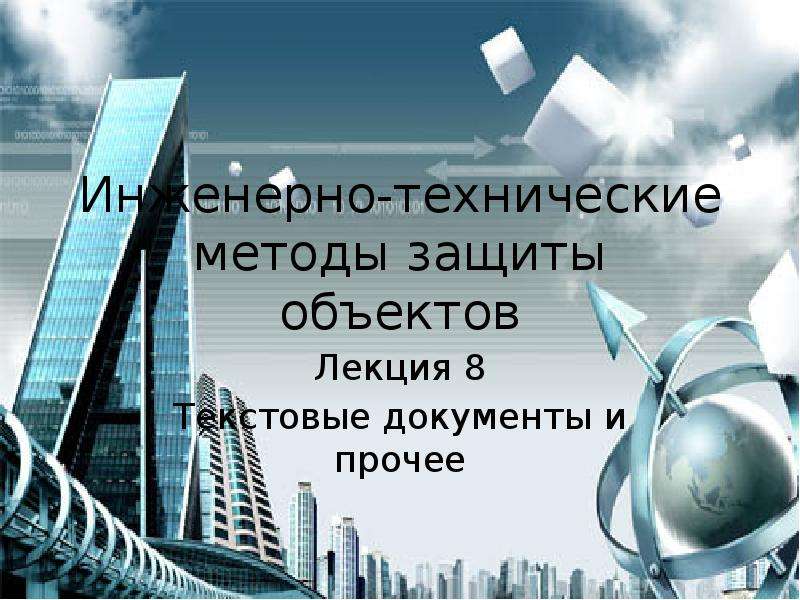

Инженерно-технические методы защиты объектов Лекция 8 Текстовые документы и прочее

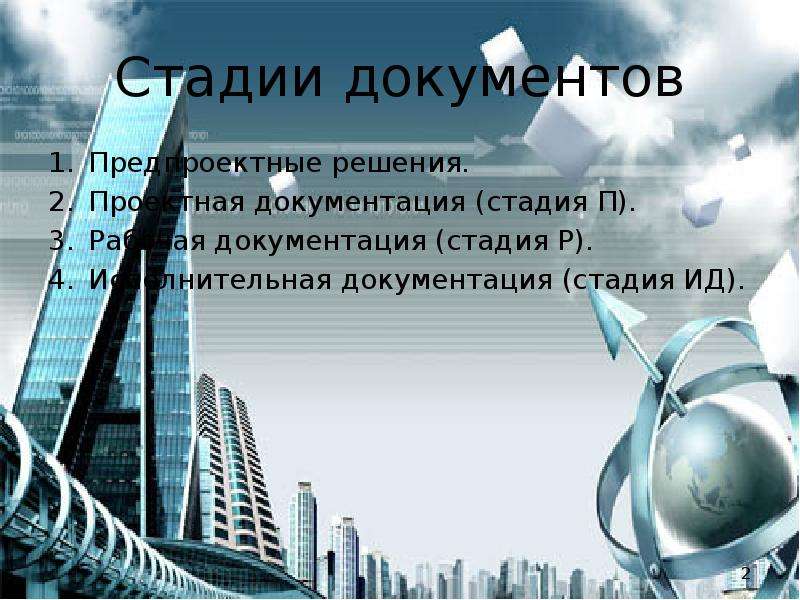

Слайд 2

Описание слайда:

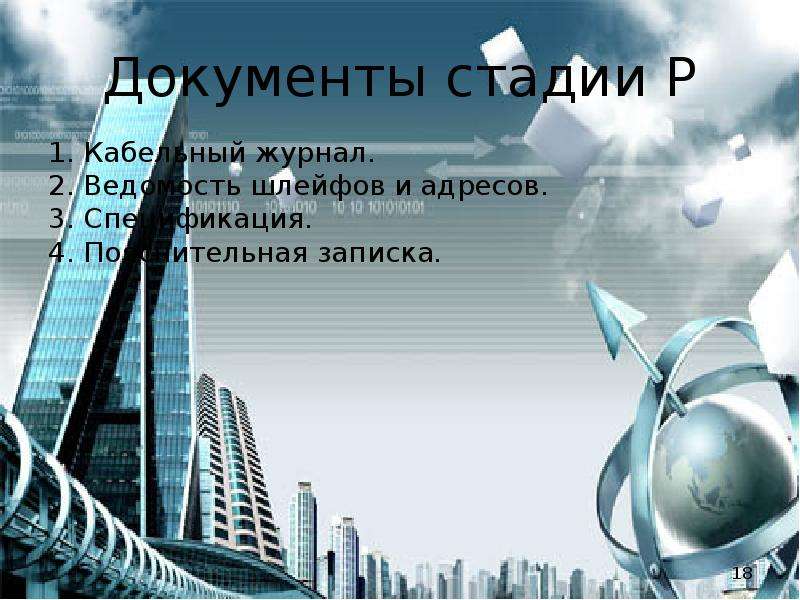

Стадии документов Предпроектные решения. Проектная документация (стадия П). Рабочая документация (стадия Р). Исполнительная документация (стадия ИД).

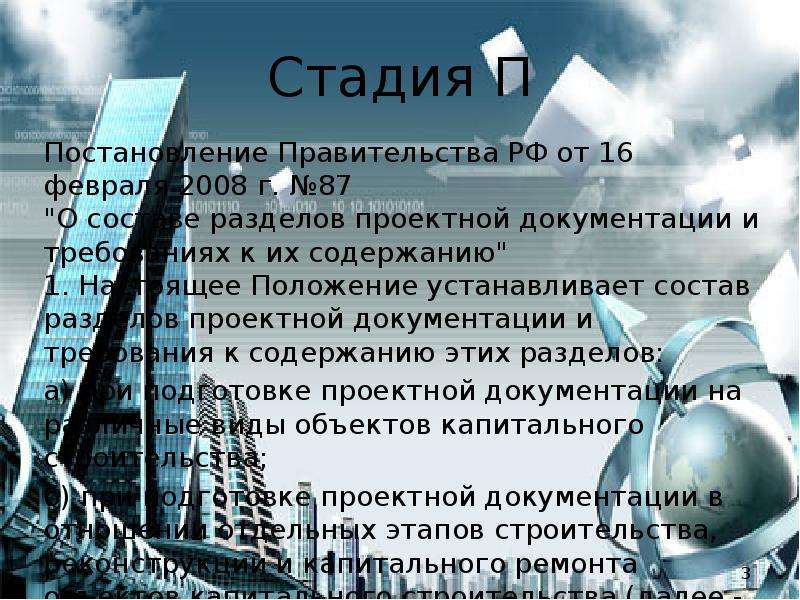

Слайд 3

Описание слайда:

Стадия П Постановление Правительства РФ от 16 февраля 2008 г. №87 "О составе разделов проектной документации и требованиях к их содержанию" 1. Настоящее Положение устанавливает состав разделов проектной документации и требования к содержанию этих разделов: а) при подготовке проектной документации на различные виды объектов капитального строительства; б) при подготовке проектной документации в отношении отдельных этапов строительства, реконструкции и капитального ремонта объектов капитального строительства (далее - строительство).

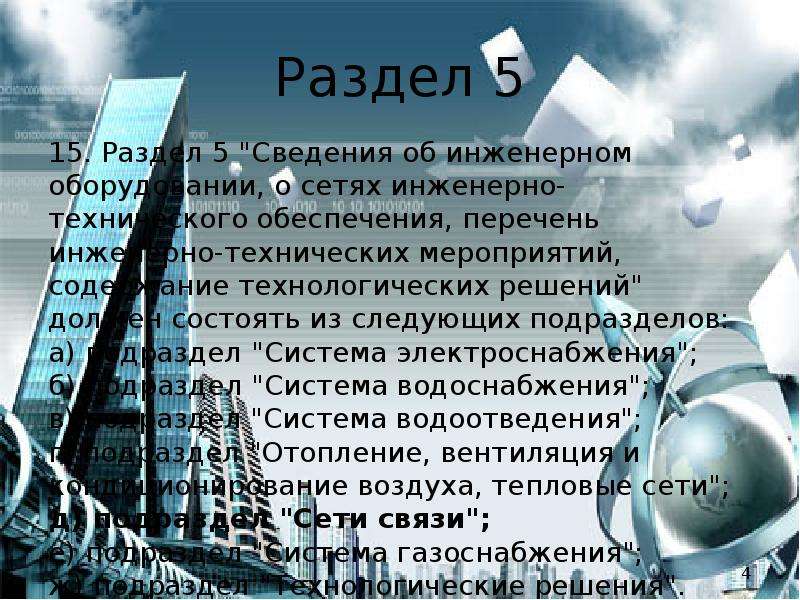

Слайд 4

Описание слайда:

Раздел 5 15. Раздел 5 "Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений" должен состоять из следующих подразделов: а) подраздел "Система электроснабжения"; б) подраздел "Система водоснабжения"; в) подраздел "Система водоотведения"; г) подраздел "Отопление, вентиляция и кондиционирование воздуха, тепловые сети"; д) подраздел "Сети связи"; е) подраздел "Система газоснабжения"; ж) подраздел "Технологические решения".

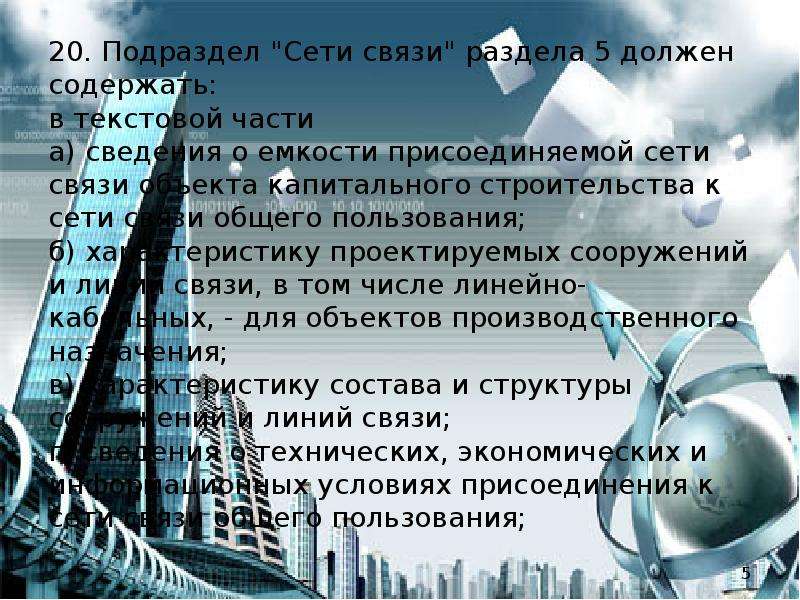

Слайд 5

Описание слайда:

20. Подраздел "Сети связи" раздела 5 должен содержать: 20. Подраздел "Сети связи" раздела 5 должен содержать: в текстовой части а) сведения о емкости присоединяемой сети связи объекта капитального строительства к сети связи общего пользования; б) характеристику проектируемых сооружений и линий связи, в том числе линейно-кабельных, - для объектов производственного назначения; в) характеристику состава и структуры сооружений и линий связи; г) сведения о технических, экономических и информационных условиях присоединения к сети связи общего пользования;

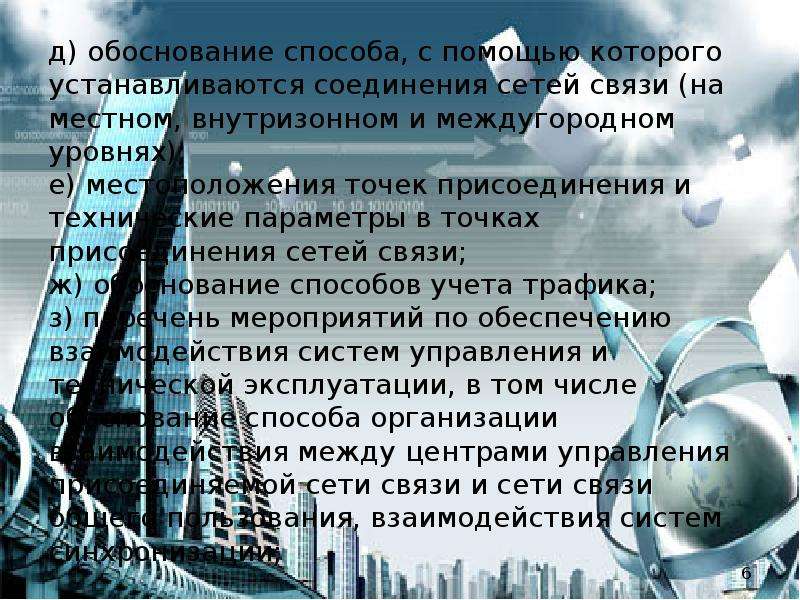

Слайд 6

Описание слайда:

д) обоснование способа, с помощью которого устанавливаются соединения сетей связи (на местном, внутризонном и междугородном уровнях); д) обоснование способа, с помощью которого устанавливаются соединения сетей связи (на местном, внутризонном и междугородном уровнях); е) местоположения точек присоединения и технические параметры в точках присоединения сетей связи; ж) обоснование способов учета трафика; з) перечень мероприятий по обеспечению взаимодействия систем управления и технической эксплуатации, в том числе обоснование способа организации взаимодействия между центрами управления присоединяемой сети связи и сети связи общего пользования, взаимодействия систем синхронизации;

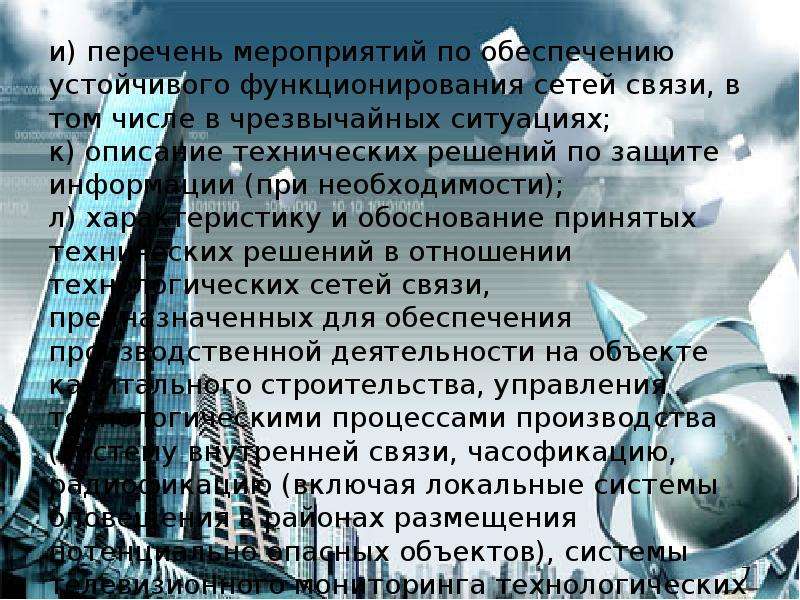

Слайд 7

Описание слайда:

и) перечень мероприятий по обеспечению устойчивого функционирования сетей связи, в том числе в чрезвычайных ситуациях; и) перечень мероприятий по обеспечению устойчивого функционирования сетей связи, в том числе в чрезвычайных ситуациях; к) описание технических решений по защите информации (при необходимости); л) характеристику и обоснование принятых технических решений в отношении технологических сетей связи, предназначенных для обеспечения производственной деятельности на объекте капитального строительства, управления технологическими процессами производства (систему внутренней связи, часофикацию, радиофикацию (включая локальные системы оповещения в районах размещения потенциально опасных объектов), системы телевизионного мониторинга технологических процессов и охранного теленаблюдения), - для объектов производственного назначения;

Слайд 8

Описание слайда:

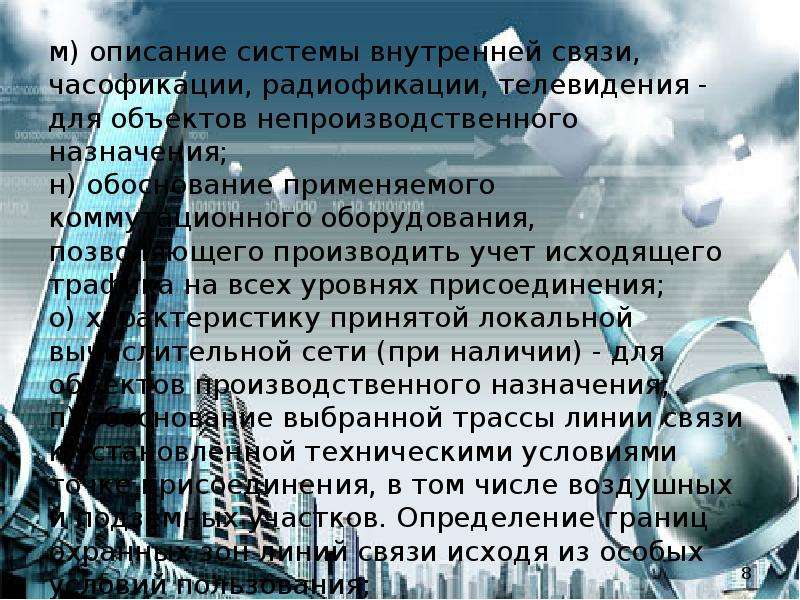

м) описание системы внутренней связи, часофикации, радиофикации, телевидения - для объектов непроизводственного назначения; м) описание системы внутренней связи, часофикации, радиофикации, телевидения - для объектов непроизводственного назначения; н) обоснование применяемого коммутационного оборудования, позволяющего производить учет исходящего трафика на всех уровнях присоединения; о) характеристику принятой локальной вычислительной сети (при наличии) - для объектов производственного назначения; п) обоснование выбранной трассы линии связи к установленной техническими условиями точке присоединения, в том числе воздушных и подземных участков. Определение границ охранных зон линий связи исходя из особых условий пользования;

Слайд 9

Описание слайда:

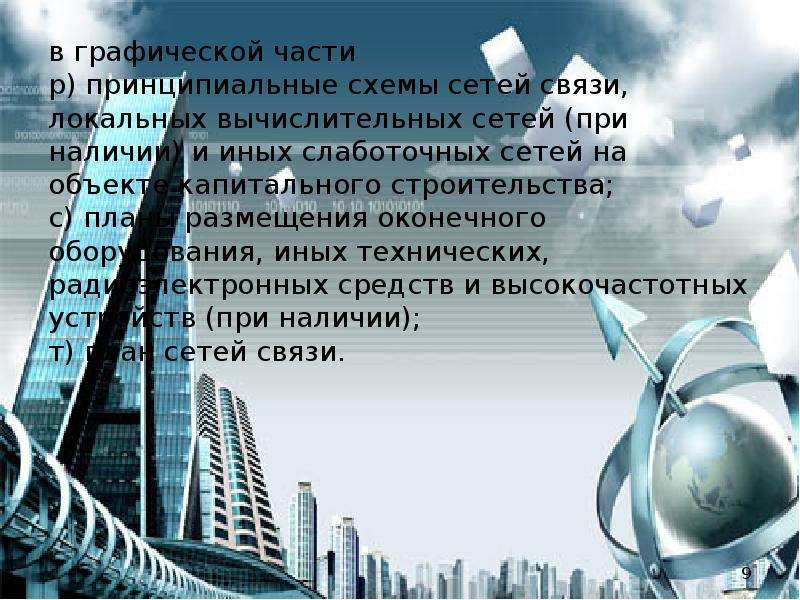

в графической части в графической части р) принципиальные схемы сетей связи, локальных вычислительных сетей (при наличии) и иных слаботочных сетей на объекте капитального строительства; с) планы размещения оконечного оборудования, иных технических, радиоэлектронных средств и высокочастотных устройств (при наличии); т) план сетей связи.

Слайд 10

Описание слайда:

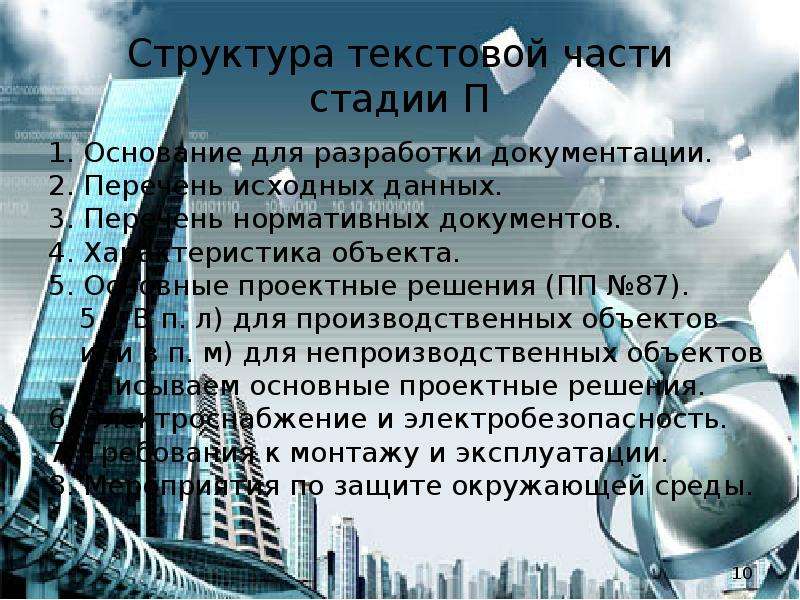

Структура текстовой части стадии П 1. Основание для разработки документации. 2. Перечень исходных данных. 3. Перечень нормативных документов. 4. Характеристика объекта. 5. Основные проектные решения (ПП №87). 5.1 В п. л) для производственных объектов или в п. м) для непроизводственных объектов описываем основные проектные решения. 6. Электроснабжение и электробезопасность. 7. Требования к монтажу и эксплуатации. 8. Мероприятия по защите окружающей среды.

Слайд 11

Описание слайда:

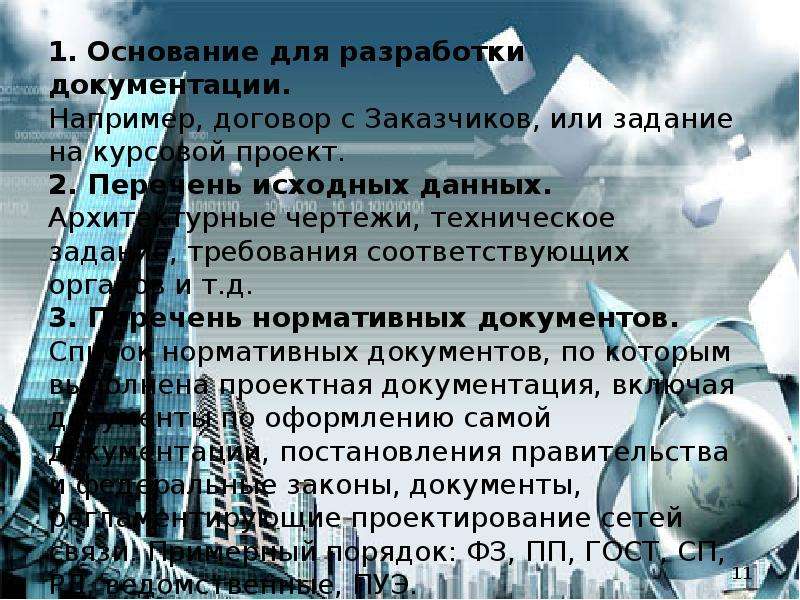

1. Основание для разработки документации. 1. Основание для разработки документации. Например, договор с Заказчиков, или задание на курсовой проект. 2. Перечень исходных данных. Архитектурные чертежи, техническое задание, требования соответствующих органов и т.д. 3. Перечень нормативных документов. Список нормативных документов, по которым выполнена проектная документация, включая документы по оформлению самой документации, постановления правительства и федеральные законы, документы, регламентирующие проектирование сетей связи. Примерный порядок: ФЗ, ПП, ГОСТ, СП, РД, ведомственные, ПУЭ.

Слайд 12

Описание слайда:

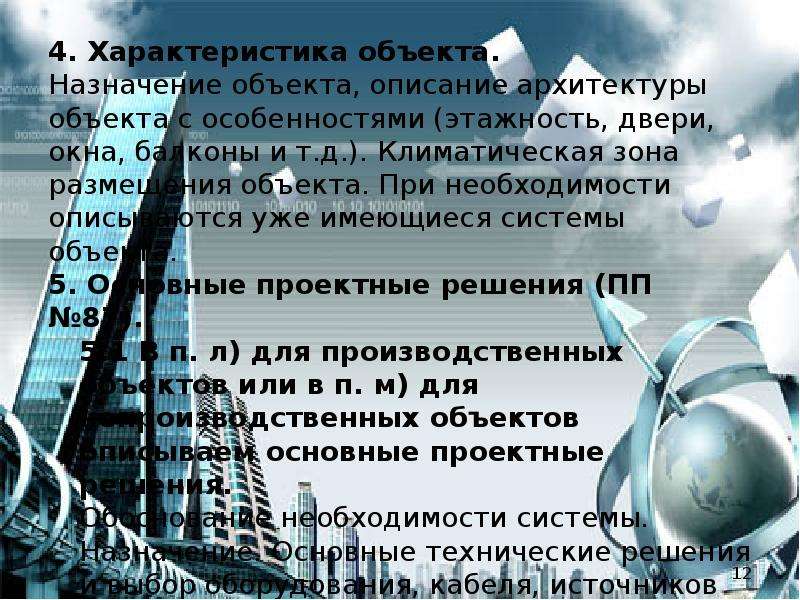

4. Характеристика объекта. 4. Характеристика объекта. Назначение объекта, описание архитектуры объекта с особенностями (этажность, двери, окна, балконы и т.д.). Климатическая зона размещения объекта. При необходимости описываются уже имеющиеся системы объекта. 5. Основные проектные решения (ПП №87). 5.1 В п. л) для производственных объектов или в п. м) для непроизводственных объектов описываем основные проектные решения. Обоснование необходимости системы. Назначение. Основные технические решения и выбор оборудования, кабеля, источников питания. При необходимости – точки подключения.

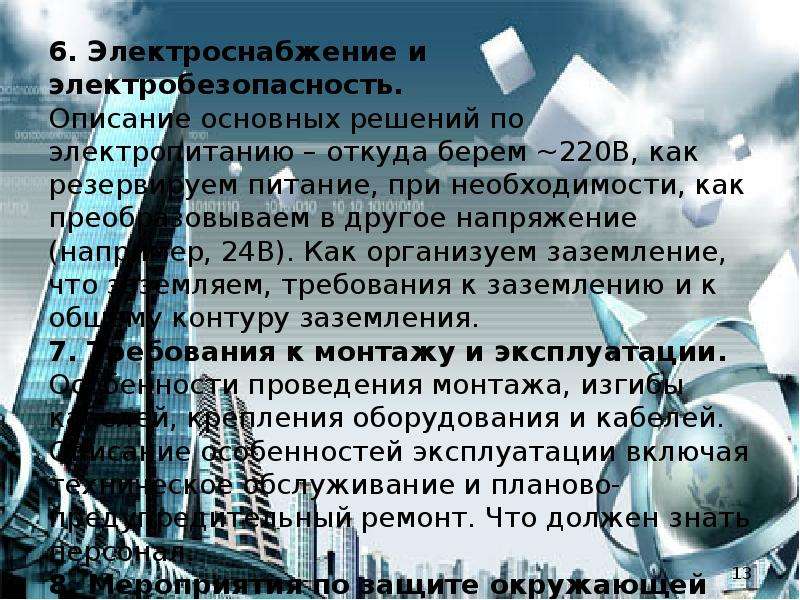

Слайд 13

Описание слайда:

6. Электроснабжение и электробезопасность. 6. Электроснабжение и электробезопасность. Описание основных решений по электропитанию – откуда берем ~220В, как резервируем питание, при необходимости, как преобразовываем в другое напряжение (например, 24В). Как организуем заземление, что заземляем, требования к заземлению и к общему контуру заземления. 7. Требования к монтажу и эксплуатации. Особенности проведения монтажа, изгибы кабелей, крепления оборудования и кабелей. Описание особенностей эксплуатации включая техническое обслуживание и планово-предупредительный ремонт. Что должен знать персонал. 8. Мероприятия по защите окружающей среды. Как компенсируется вред, нанесенный окружающей среде.

Слайд 14

Описание слайда:

Прочие документы стадии П 1. Расчеты. 2. Технические задания. 3. Кабельный журнал. 4. Ведомость шлейфов и адресов. 5. Ведомость оборудования.

Слайд 15

Описание слайда:

Расчет источников бесперебойного питания С=ItK(l)K1, где С – емкость аккумуляторной батареи, Ач; I – потребляемый ток, А; t – время работы от источника бесперебойного питания, час; K(I) – коэффициент аккумуляторных батарей определяется по графику (при t=24 часа K(I)=1.0; при t=3 часа K(I)=1.4, при t=1 час K(I)=2.0); K1 – коэффициент, учитывающий старение и сохранение работоспособности аккумуляторной батареи, К1=1,25.

Слайд 16

Описание слайда:

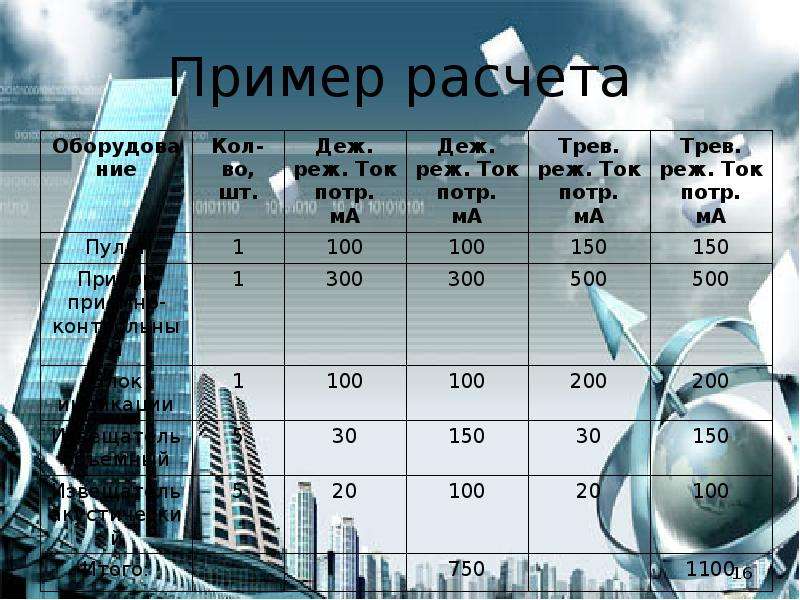

Пример расчета

Слайд 17

Описание слайда:

Ток в дежурном режиме – 0,75 А. Ток в дежурном режиме – 0,75 А. Ток в режиме тревоги – 1,10 А. С=ItK(l)K1 Для дежурного режима охранной сигнализации время работы – 24 часа. Емкость – 0,752411,25=22,5 Ач. Для режима тревоги охранной сигнализации время работы – 3 часа. Емкость – 1,131,41,25=5,8 Ач. Общая емкость – 28,3 Ач. Следовательно, надо выбирать источник бесперебойного питания с аккумуляторными батареями более 30 Ач.
