Слайд 1

Описание слайда:

Метод лазерной дифракции для исследования наноматериалов и наноструктур Лекция 2. Теоретические принципы светорассеяния

Слайд 2

Описание слайда:

Основной принцип конструкции лазерного прибора для измерения частиц

Слайд 3

Описание слайда:

Свет: частица или волна? Свет - это поток корпускул (частиц), выбрасываемых светящимся телом, которые распространяются в пространстве прямолинейно; Свет - это механические волны.

Слайд 4

Описание слайда:

Свет: частица или волна?

Слайд 5

Описание слайда:

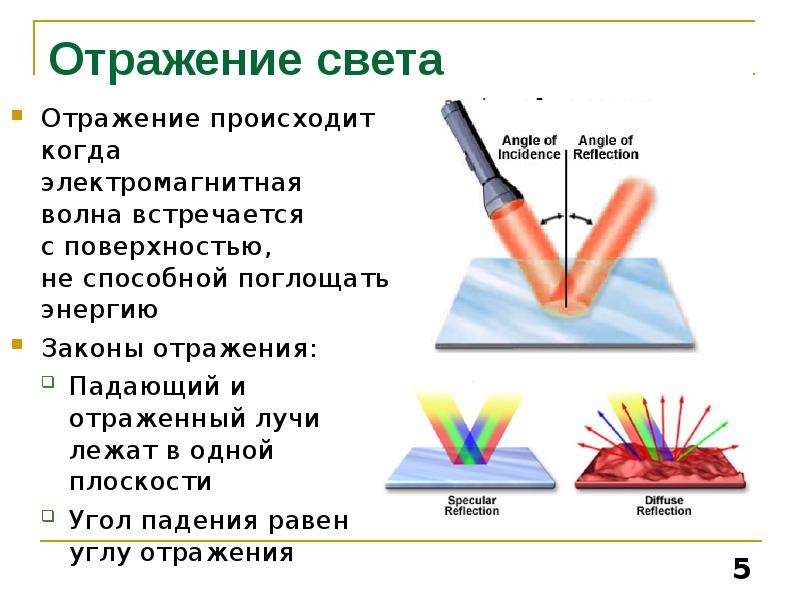

Отражение света Отражение происходит когда электромагнитная волна встречается с поверхностью, не способной поглощать энергию Законы отражения: Падающий и отраженный лучи лежат в одной плоскости Угол падения равен углу отражения

Слайд 6

Описание слайда:

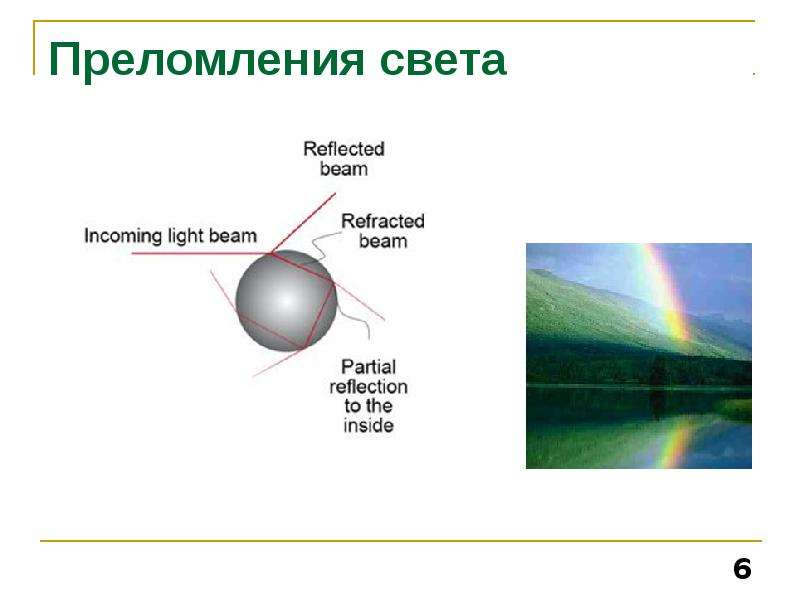

Преломления света

Слайд 7

Описание слайда:

Преломление света Законы: Падающий и преломленный лучи лежат в одной плоскости

Слайд 8

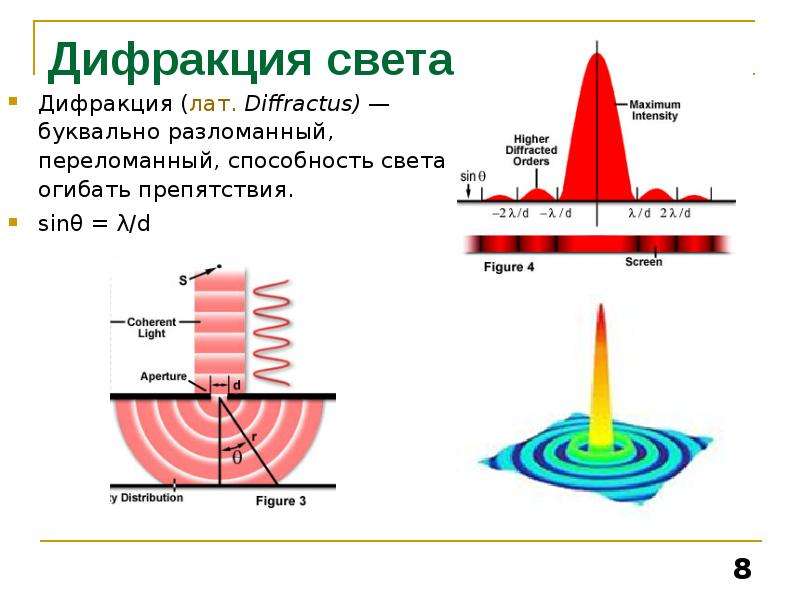

$Дифракция света Дифракция (лат. Diffractus) — буквально разломанный, переломанный, способность света огибать препятствия. sinθ = λ/d$

Описание слайда:

Дифракция света Дифракция (лат. Diffractus) — буквально разломанный, переломанный, способность света огибать препятствия. sinθ = λ/d

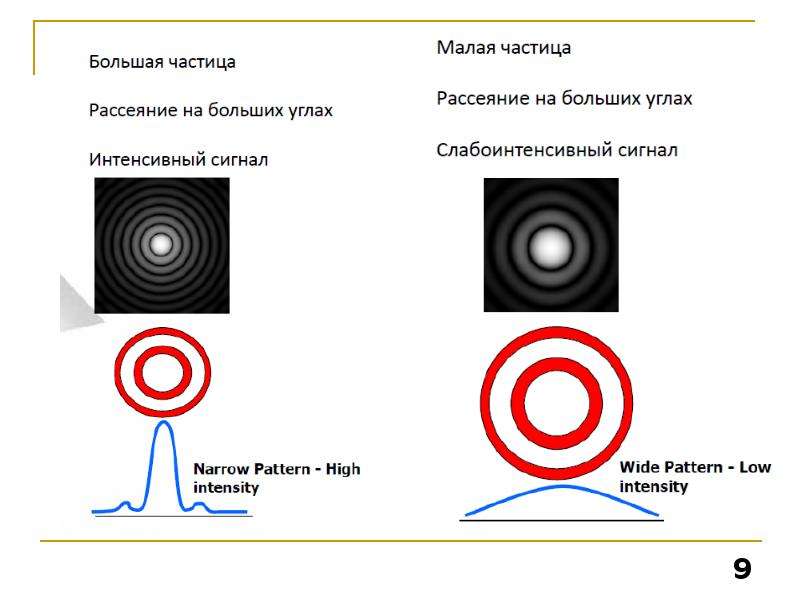

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Рассеяние света Рассеяние света — рассеяние электромагнитных волн видимого диапазона при их взаимодействии с веществом.

Слайд 11

Описание слайда:

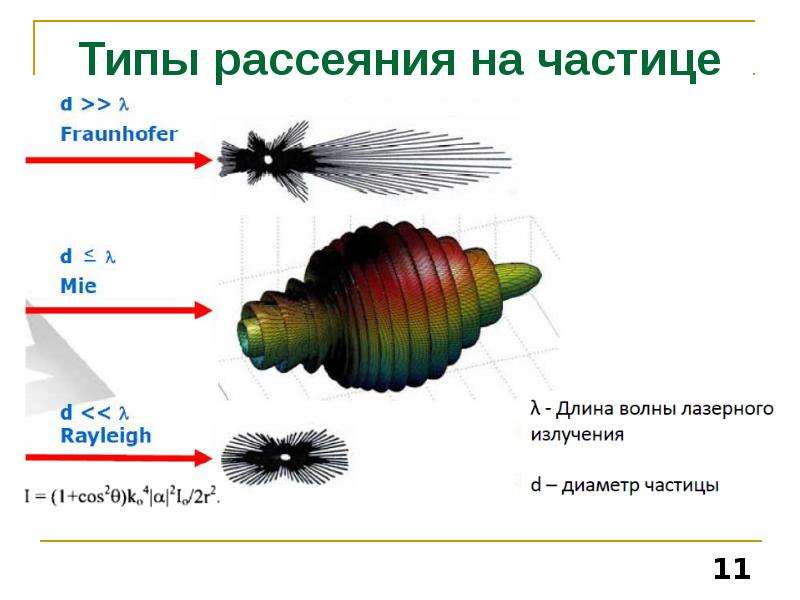

Типы рассеяния на частице

Слайд 12

Описание слайда:

Рассеяние света крупными частицами

Слайд 13

Описание слайда:

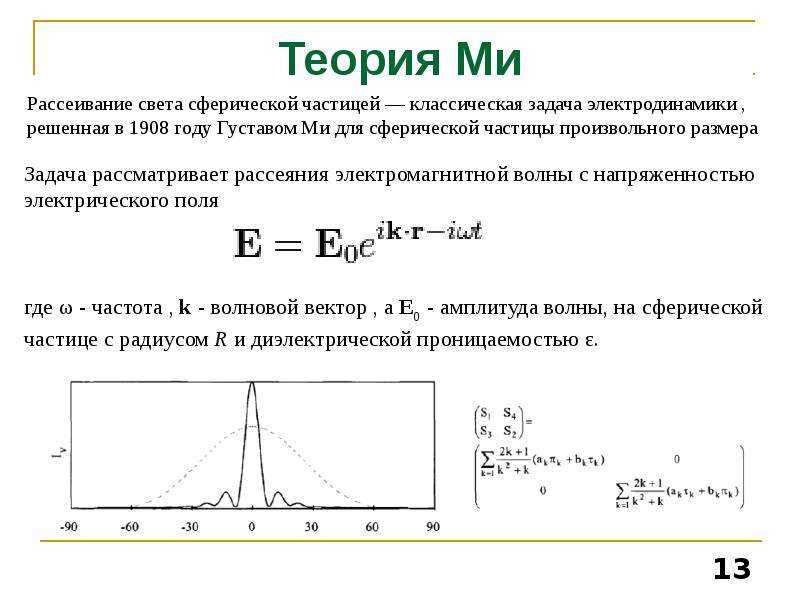

Теория Ми

Слайд 14

Описание слайда:

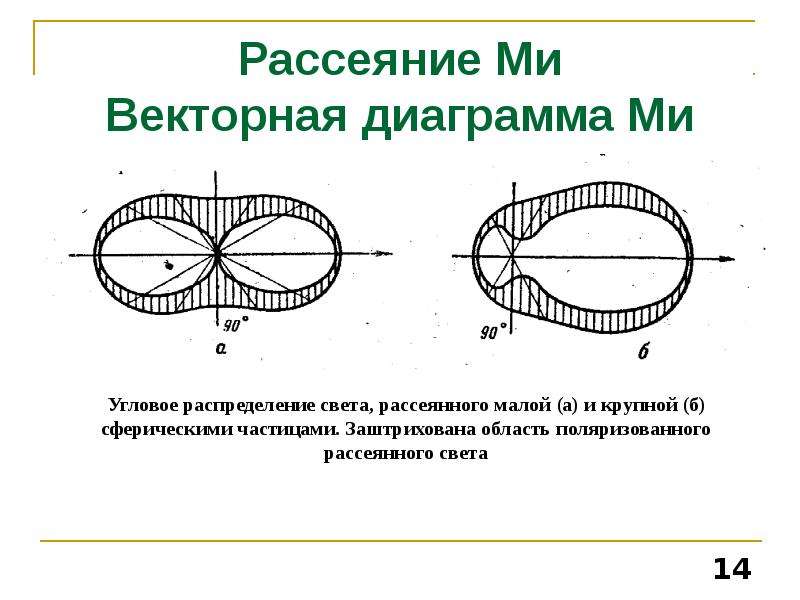

Рассеяние Ми Векторная диаграмма Ми

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

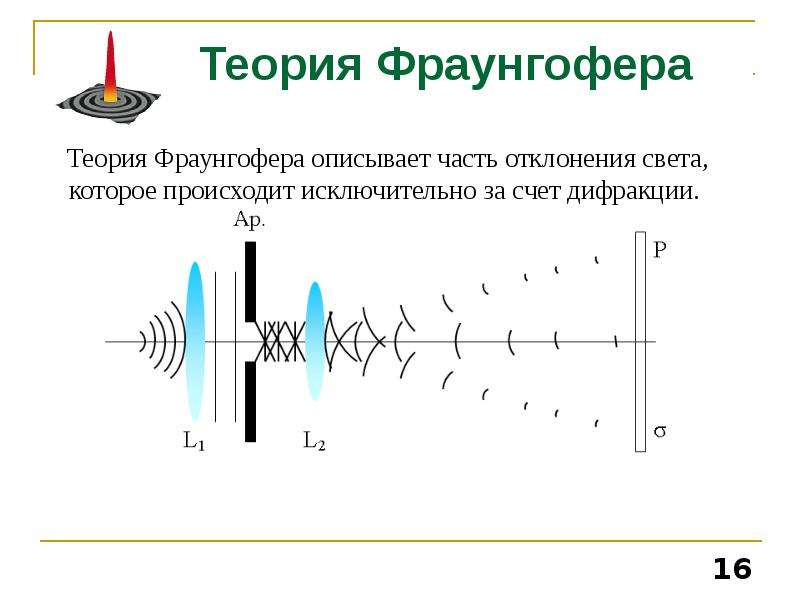

Теория Фраунгофера

Слайд 17

Описание слайда:

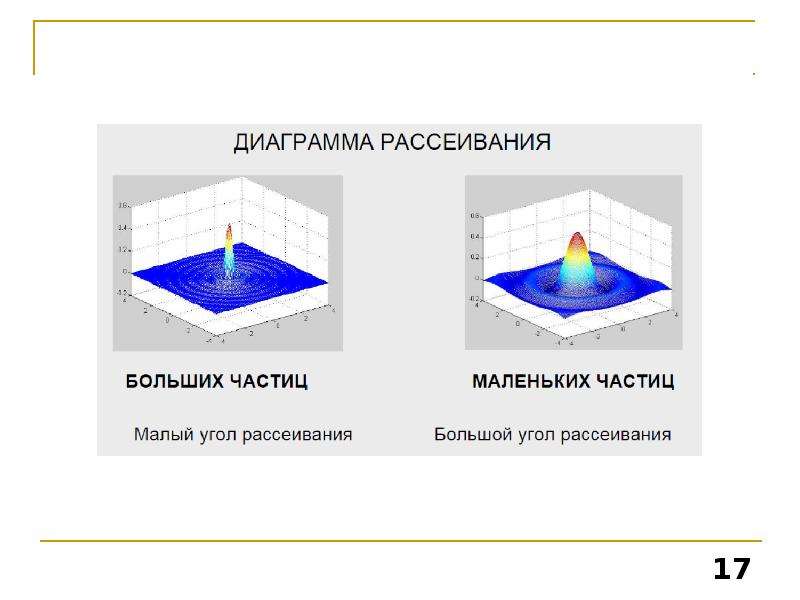

Слайд 18

Описание слайда:

Одновременное измерение крупных и малых частиц (DLS) Сигнал малых частиц перекрывается сигналом крупных частиц. I

Слайд 19

Описание слайда:

Многократное рассеяние Высокая концентрация частиц приводит к тому, что фотоны рассеиваются больше чем один раз.

Слайд 20

Описание слайда:

Абсорбция

Слайд 21

Описание слайда:

Броуновское движение

Слайд 22

Описание слайда:

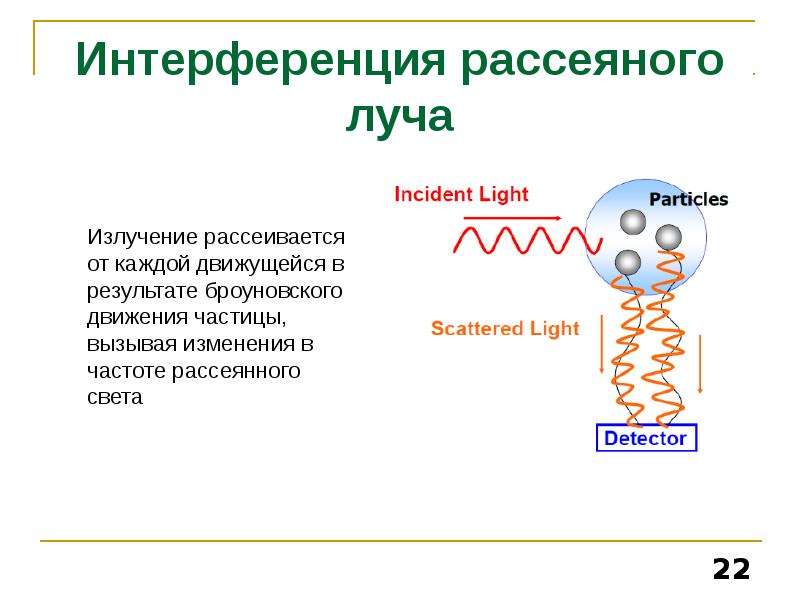

Интерференция рассеяного луча

Слайд 23

Описание слайда:

МЕТОДЫ •Статическое рассеивание света (СРС= лазерная дифракция) –Основано на свойствах рассеивания света –Диапазон измерений: от нескольких нм до нескольких мм •Динамическое рассеивание света (ДРС) –Основано на эффекте Броуновского движения, эффекте Допплера –Диапазон измерений: 1нм-несколько μм

Слайд 24

Описание слайда:

Динамическое рассеяние света (DLS) При динамическом рассеянии света для определения размера частиц используется изменение интенсивности рассеяния во времени.

Слайд 25

Описание слайда:

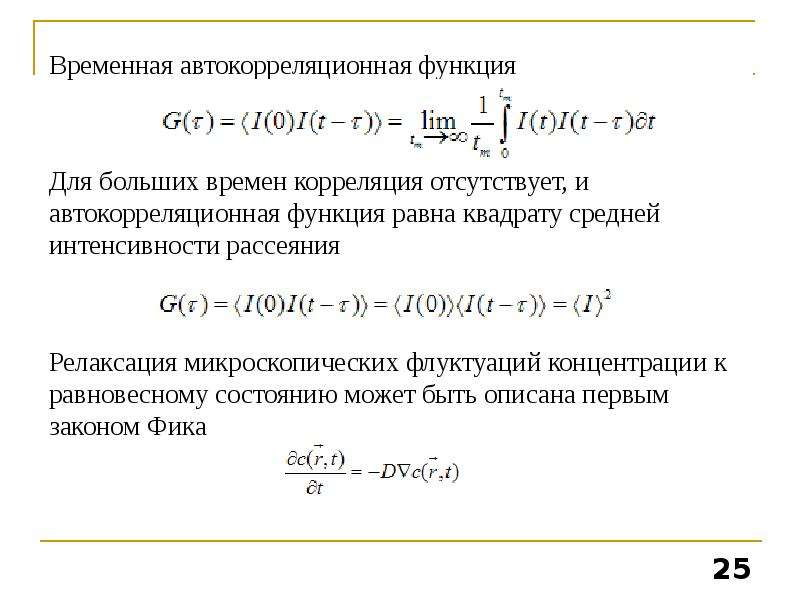

Временная автокорреляционная функция Временная автокорреляционная функция Для больших времен корреляция отсутствует, и автокорреляционная функция равна квадрату средней интенсивности рассеяния Релаксация микроскопических флуктуаций концентрации к равновесному состоянию может быть описана первым законом Фика

Слайд 26

Описание слайда:

Корреляционная функция интенсивности рассеянного света имеет вид: Волновой вектор флуктуаций концентрации описывается выражением:

Слайд 27

Описание слайда:

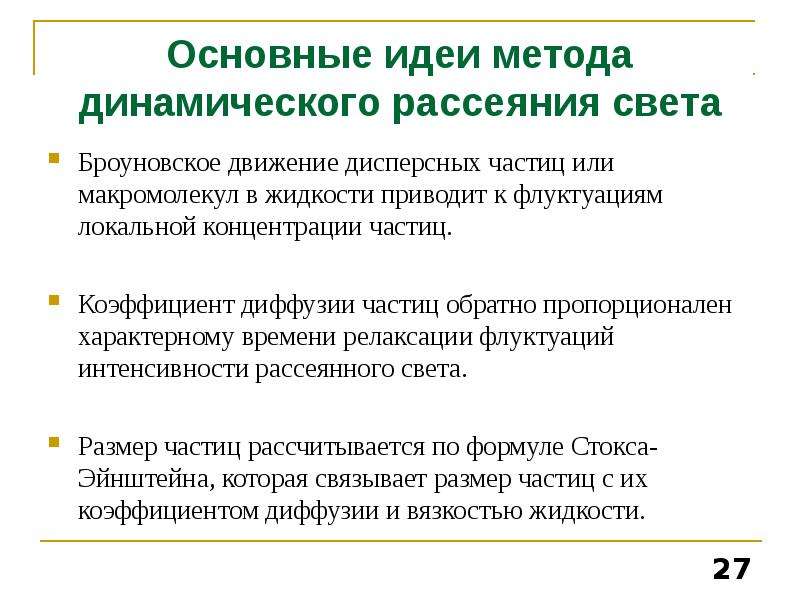

Основные идеи метода динамического рассеяния света Броуновское движение дисперсных частиц или макромолекул в жидкости приводит к флуктуациям локальной концентрации частиц. Коэффициент диффузии частиц обратно пропорционален характерному времени релаксации флуктуаций интенсивности рассеянного света. Размер частиц рассчитывается по формуле Стокса-Эйнштейна, которая связывает размер частиц с их коэффициентом диффузии и вязкостью жидкости.

Слайд 28

Описание слайда:

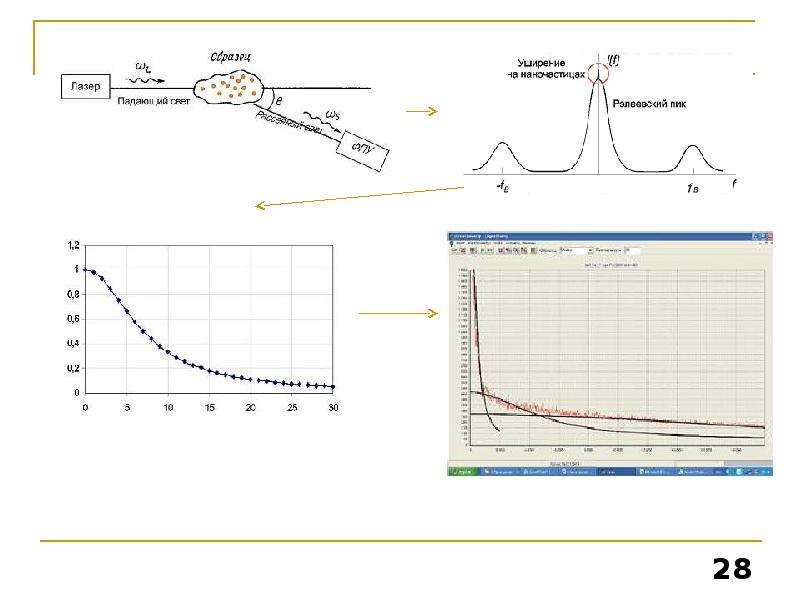

Слайд 29

Описание слайда:

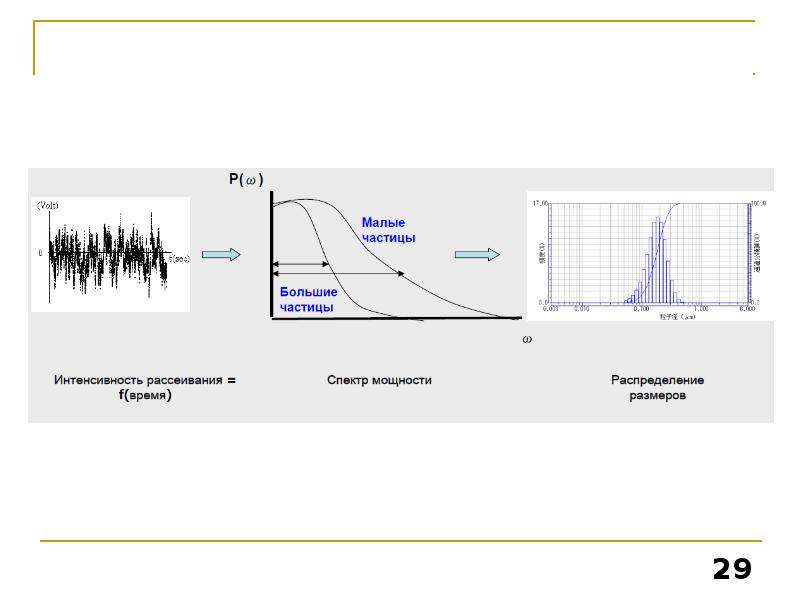

Слайд 30

Описание слайда:

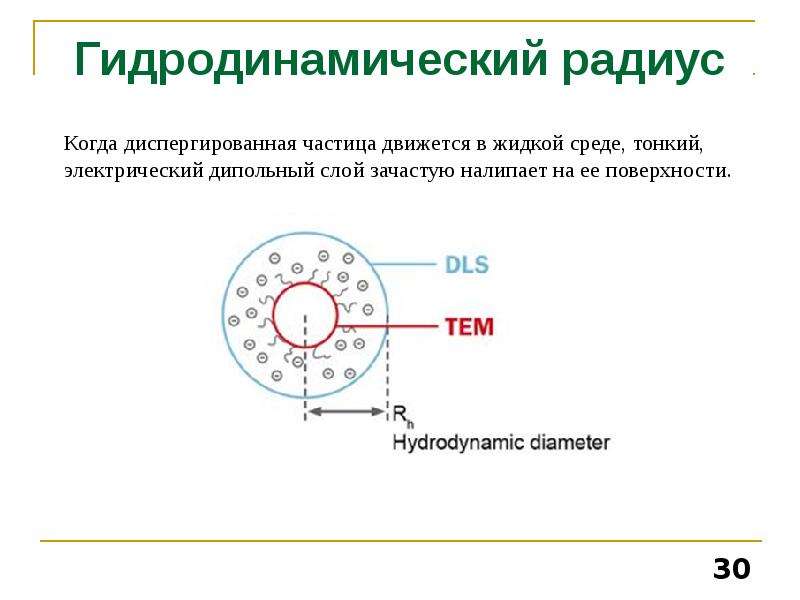

Гидродинамический радиус

Слайд 31

Описание слайда:

Достоинства метода 1. Метод спектроскопии рассеяния занимает важное место в метрологии нанообъектов, допуская интегрирование в технологический процесс изготовления 2. Дает возможность работы в жидкой среде в условиях близких к нативным 3. Отличается простотой пробоподготовки 4. Обеспечивает возможность оперативного получения распределения наночастиц по размерам 5. Не вызывает воздействия на объект исследования 6. Наличие резкой зависимости интенсивности рассеянного света от размера взвешенных частиц (пропорционально шестой степени характерного размера) позволяет надежно измерять распределение тяжелых частиц на фоне мелких 7. Обеспечивает простоту эксплуатации

Слайд 32

Описание слайда:

Недостатки метода 1. Невозможность определения формы объектов 2. Возможность артефактов в случае наличия объектов сложной формы (программное обеспечение может идентифицировать такие объекты в виде нескольких объектов с разными размерами) 3. Необходимость подбора жидкости – растворителя в случае необходимости исследования гидрофобных нанопорошков 4. Наличие резкой зависимости интенсивности рассеянного света от размера взвешенных частиц (пропорционально шестой степени характерного размера), что затрудняет измерение легких частиц на фоне тяжелых и требует достижения уникальных значений технических характеристик прибора.

Слайд 33

Описание слайда:

Статическое рассеяние света При статическом рассеянии света (лазерная дифракцией) для определения размера частиц используется угловая зависимость интенсивности рассеяния.
