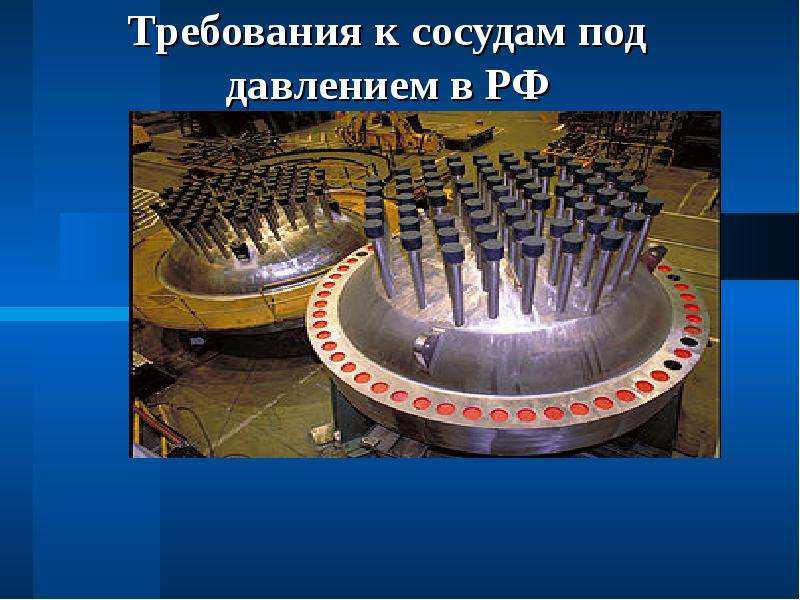

Требования к сосудам под давлением в РФ

запорной или запорно-регулирующей арматурой; приборами для измерения давления; приборами для измерения температуры; предохранительными устройствами; указателями уровня жидкости.    Сосуды, снабженные быстросъемными крышками, должны иметь предохранительные устройства, исключающие возможность включения сосуда под давлением при неполном закрытии крышки или открывания крышки во время работы сосуда - замки с ключом-маркой.

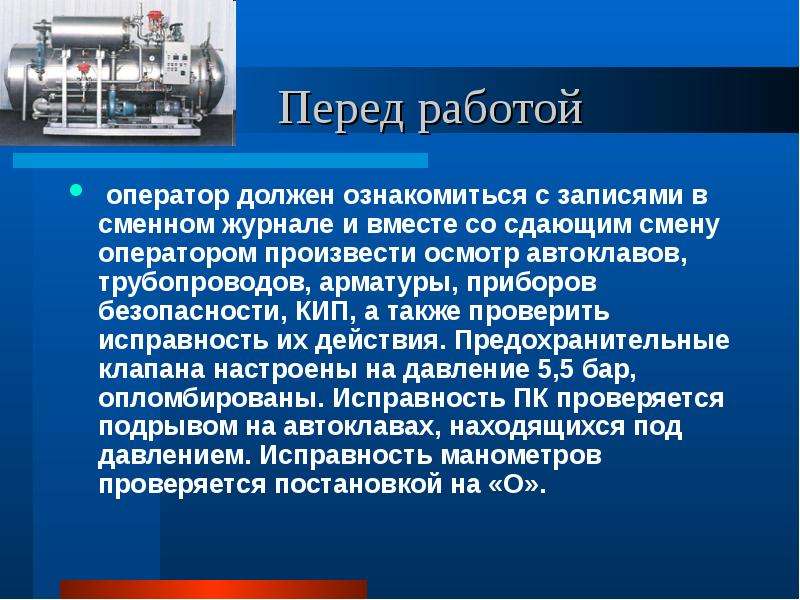

Перед работой  оператор должен ознакомиться с записями в сменном журнале и вместе со сдающим смену оператором произвести осмотр автоклавов, трубопроводов, арматуры, приборов безопасности, КИП, а также проверить исправность их действия. Предохранительные клапана настроены на давление 5,5 бар, опломбированы. Исправность ПК проверяется подрывом на автоклавах, находящихся под давлением. Исправность манометров проверяется постановкой на «О».

Перед работой Необходимо убедиться в отсутствии пропуска пара и горячей воды через уплотнения крышек автоклавов, наличии ключей-марок, исправности звуковой и световой сигнализации, наличии воды в баках подпиточной воды, холодной и горячей воды.    Прием/сдача смены оформляется записью в сменном журнале с указанием результатов осмотра и проверки исправности оборудования, приборов безопасности и КИП. Подпись принимающего должна быть первой, сдающий не может покинуть рабочее место до сдачи объекта сменщику. Смена не передается в случае аварийной ситуации, оператору, имеющему болезненный вид или находящемуся в состоянии алкогольного или наркотического опьянения.

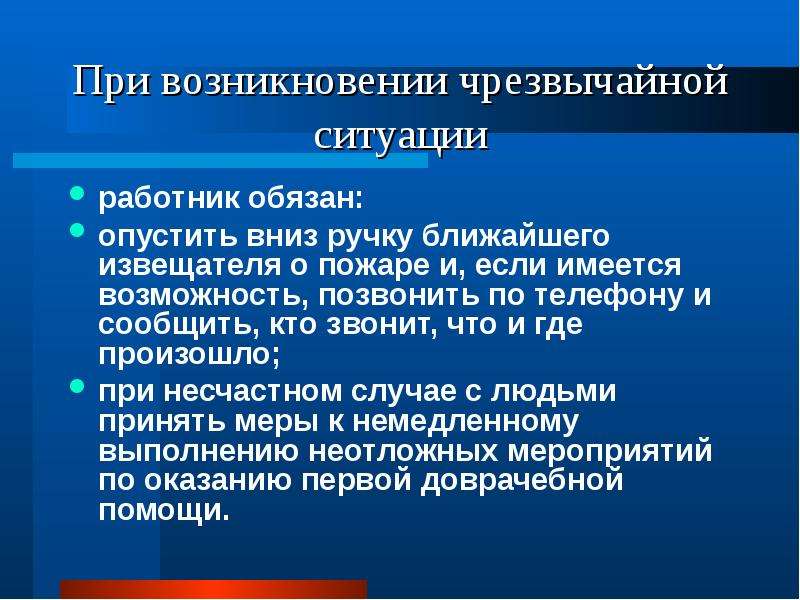

При возникновении чрезвычайной ситуации работник обязан: опустить вниз ручку ближайшего извещателя о пожаре и, если имеется возможность, позвонить по телефону и сообщить, кто звонит, что и где произошло; при несчастном случае с людьми принять меры к немедленному выполнению неотложных мероприятий по оказанию первой доврачебной помощи.

Оказание помощи при термических ожогах в зависимости от их степени: покраснение (охладить пораженное место холодной водой, приложить холод); волдыри (не нарушать их целостность, охладить пораженное место, не смазывать маслом и жирами, допускается использование противоожоговых средств); повреждение тканей (накрыть сухой чистой тканью, поверх ткани приложить холод, запрещается промывать водой и бинтовать); обугливание.

Требования к запорной и запорно-регулирующей арматуре Количество, тип и места установки запорной арматуры устанавливается в соответствии с Запорная и запорно-регулирующая арматура должна устанавливаться на штуцерах, непосредственно присоединенных к сосуду, или на трубопроводах, подводящих к сосуду и отводящих из него рабочую среду. В случае последовательного соединения нескольких сосуд необходимость установки такой арматуры между ними определяется разработчиком проекта.

Арматура должна иметь следующую маркировку: наименование или товарный знак изготовителя; условный проход, мм; условное давление, МПа (допускается указывать рабочее давление и допустимую температуру); направление потока среды; марку материала корпуса. На маховике запорной арматуры должно быть указано направление его вращения при открывании или закрывании арматуры. Арматура с условным проходом более 20 мм, изготовленная из легированной стали или цветных металлов, должна иметь паспорт (сертификат). Арматура должна быть пронумерована в соответствии со схемой. Арматура должна обеспечивать плотность перекрытия и плавность хода.

Во время работы автоклава оператор обязан: Правильно осуществлять прием/сдачу смены; отвечать за сохранность ключа-марки; осуществлять передачу ключа-марки под роспись; контролировать исправное состояние сосуда и вспомогательного оборудования, соблюдать технологический режим процесса стерилизации; контролировать фазы стерилизации по программе и визуально по приборам; принимать соответствующие меры при возникновении аварийных ситуаций вплоть до остановки автоклавов;

Во время работы автоклава оператор обязан: не оставлять без наблюдения автоклавы, находящиеся в работе; проверять блокирующие устройства на исправность; не реже одного раза в смену проверять манометры, клапана, указатели уровня жидкости; обо всех неисправностях и изменениях делать записи в журнале. При пуске автоклава (плановом, после аварийной остановки) и при выводе его в ремонт нужно получить письменное распоряжение ответственного за безопасную эксплуатацию автоклава.

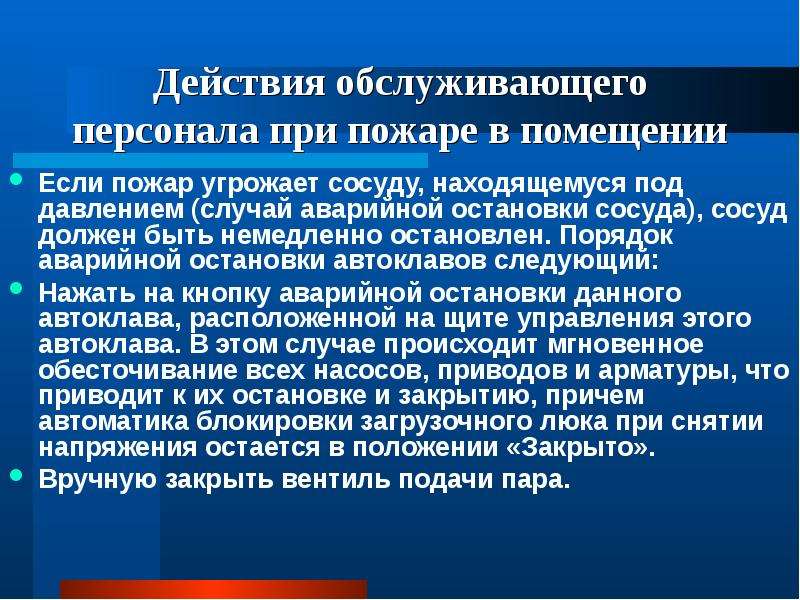

Действия обслуживающего персонала при пожаре в помещении Если пожар угрожает сосуду, находящемуся под давлением (случай аварийной остановки сосуда), сосуд должен быть немедленно остановлен. Порядок аварийной остановки автоклавов следующий: Нажать на кнопку аварийной остановки данного автоклава, расположенной на щите управления этого автоклава. В этом случае происходит мгновенное обесточивание всех насосов, приводов и арматуры, что приводит к их остановке и закрытию, причем автоматика блокировки загрузочного люка при снятии напряжения остается в положении «Закрыто». Вручную закрыть вентиль подачи пара.

Сообщить об остановке ответственному за безопасную эксплуатацию автоклавов, записать в оперативный журнал время и причины остановки. В дальнейшем действовать по указаниям ответственного за безопасную эксплуатацию сосудов. Сообщить об остановке ответственному за безопасную эксплуатацию автоклавов, записать в оперативный журнал время и причины остановки. В дальнейшем действовать по указаниям ответственного за безопасную эксплуатацию сосудов. В случаях, требующих ремонта основных элементов автоклава, необходимо перейти на ручное управление и расхолодить автоклав. Перед открытием автоклава необходимо визуально убедиться (индикатор на схеме и датчик уровня) в отсутствии в нем воды. До прибытия ответственного за безопасную эксплуатацию сосудов для расследования обстоятельств и причин аварии или несчастного случая при эксплуатации автоклавов оператор обязан обеспечить сохранность всей обстановки аварии (несчастного случая), если это не представляет опасности для жизни людей и не вызывает дальнейшего развития аварии. Для дальнейшего запуска автоклава нужно получить письменное распоряжение ответственного за исправное состояние и безопасную эксплуатацию сосудов.

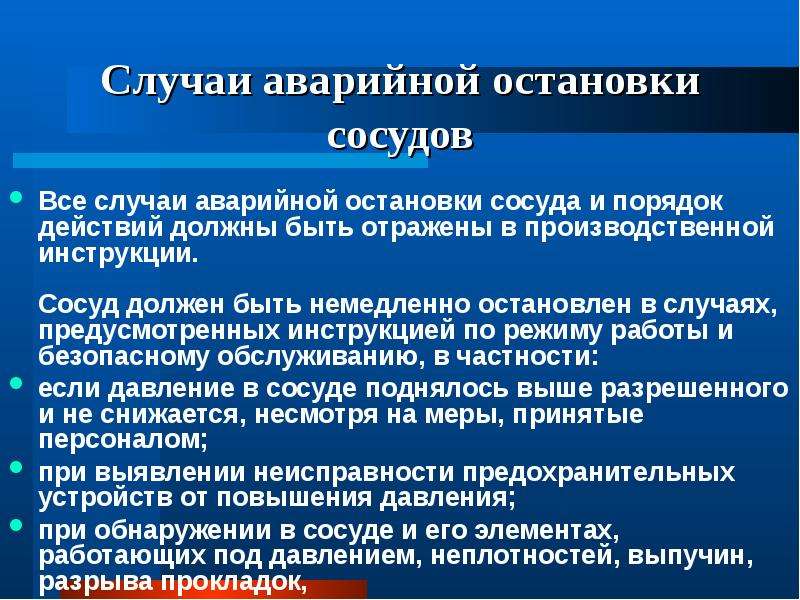

Случаи аварийной остановки сосудов Все случаи аварийной остановки сосуда и порядок действий должны быть отражены в производственной инструкции. Сосуд должен быть немедленно остановлен в случаях, предусмотренных инструкцией по режиму работы и безопасному обслуживанию, в частности: если давление в сосуде поднялось выше разрешенного и не снижается, несмотря на меры, принятые персоналом; при выявлении неисправности предохранительных устройств от повышения давления; при обнаружении в сосуде и его элементах, работающих под давлением, неплотностей, выпучин, разрыва прокладок,

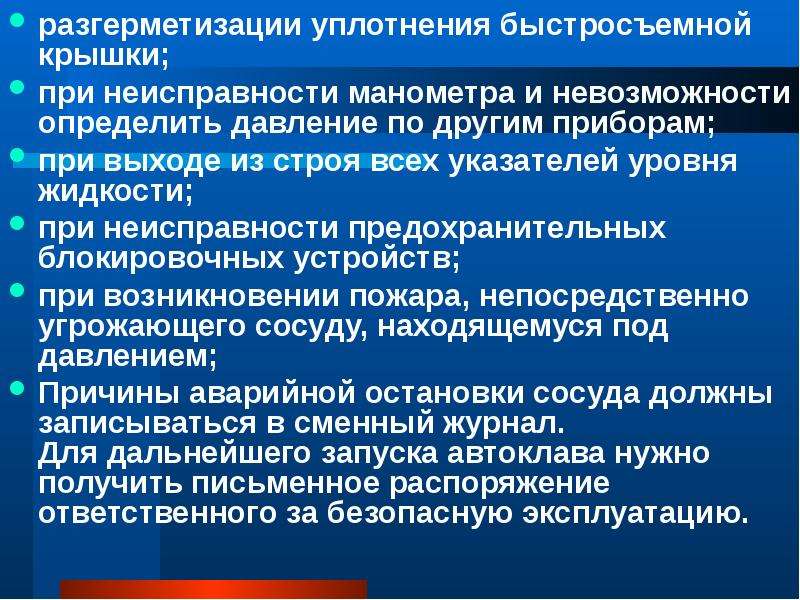

разгерметизации уплотнения быстросъемной крышки; разгерметизации уплотнения быстросъемной крышки; при неисправности манометра и невозможности определить давление по другим приборам; при выходе из строя всех указателей уровня жидкости; при неисправности предохранительных блокировочных устройств; при возникновении пожара, непосредственно угрожающего сосуду, находящемуся под давлением; Причины аварийной остановки сосуда должны записываться в сменный журнал. Для дальнейшего запуска автоклава нужно получить письменное распоряжение ответственного за безопасную эксплуатацию.

Требования правил к манометрам устанавливаемым на сосудах Каждый сосуд и самостоятельные полости с разными давлениями должны быть снабжены манометрами прямого действия. Манометр устанавливается на штуцере сосуда или трубопроводе между сосудом и запорной арматурой. Манометры должны иметь класс точности не ниже: 2,5 - при рабочем давлении сосуда до 2,5 МПа (25 кгс/кв. см); 1,5 - при рабочем давлении сосуда выше 2,5 МПа (25 кгс/кв. см). Манометр должен выбираться с такой шкалой, чтобы предел измерения рабочего давления находился во второй трети шкалы.

На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра. владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок (контрольный манометр должен иметь класс точности не ниже рабочего манометра и такой же диапазон шкалы). Проверка постановкой на «О» оператором ежесменно. На шкале манометра владельцем сосуда должна быть нанесена красная черта, указывающая рабочее давление в сосуде. Взамен красной черты разрешается прикреплять к корпусу манометра металлическую пластину, окрашенную в красный цвет и плотно прилегающую к стеклу манометра. владельцем сосуда должна производиться дополнительная проверка рабочих манометров контрольным манометром с записью результатов в журнал контрольных проверок (контрольный манометр должен иметь класс точности не ниже рабочего манометра и такой же диапазон шкалы). Проверка постановкой на «О» оператором ежесменно.

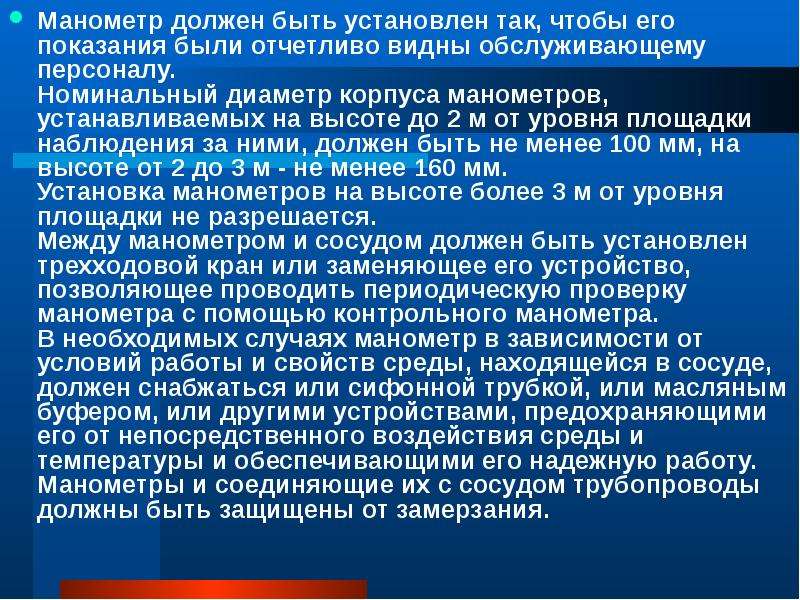

Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м - не менее 160 мм. Установка манометров на высоте более 3 м от уровня площадки не разрешается. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного манометра. В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания. Манометр должен быть установлен так, чтобы его показания были отчетливо видны обслуживающему персоналу. Номинальный диаметр корпуса манометров, устанавливаемых на высоте до 2 м от уровня площадки наблюдения за ними, должен быть не менее 100 мм, на высоте от 2 до 3 м - не менее 160 мм. Установка манометров на высоте более 3 м от уровня площадки не разрешается. Между манометром и сосудом должен быть установлен трехходовой кран или заменяющее его устройство, позволяющее проводить периодическую проверку манометра с помощью контрольного манометра. В необходимых случаях манометр в зависимости от условий работы и свойств среды, находящейся в сосуде, должен снабжаться или сифонной трубкой, или масляным буфером, или другими устройствами, предохраняющими его от непосредственного воздействия среды и температуры и обеспечивающими его надежную работу. Манометры и соединяющие их с сосудом трубопроводы должны быть защищены от замерзания.

Манометр не допускается к применению в случаях, когда: Манометр не допускается к применению в случаях, когда: отсутствует пломба или клеймо с отметкой о проведении поверки; просрочен срок поверки; стрелка при его отключении не возвращается к нулевому показанию шкалы на величину, превышающую половину допускаемой погрешности для данного прибора; разбито стекло или имеются повреждения, которые могут отразиться на правильности его показаний. Поверка манометров с их опломбированием или клеймением должна производиться не реже одного раза в 12 месяцев поверителем (после гос. поверки ставится клеймо, на котором ставится квартал и год проводимой поверки). Кроме того, не реже одного раза в 6 месяцев

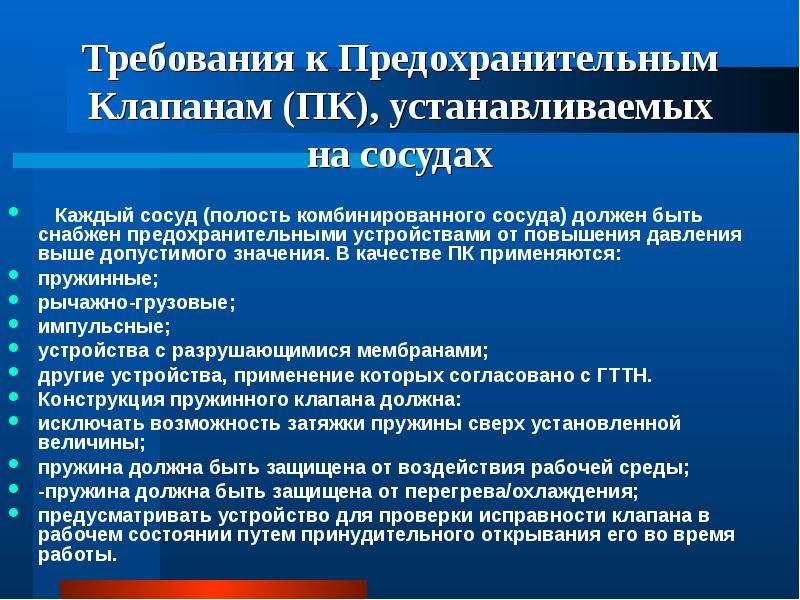

Требования к Предохранительным Клапанам (ПК), устанавливаемых на сосудах    Каждый сосуд (полость комбинированного сосуда) должен быть снабжен предохранительными устройствами от повышения давления выше допустимого значения. В качестве ПК применяются: пружинные; рычажно-грузовые; импульсные; устройства с разрушающимися мембранами; другие устройства, применение которых согласовано с ГТТН. Конструкция пружинного клапана должна: исключать возможность затяжки пружины сверх установленной величины; пружина должна быть защищена от воздействия рабочей среды; -пружина должна быть защищена от перегрева/охлаждения; предусматривать устройство для проверки исправности клапана в рабочем состоянии путем принудительного открывания его во время работы.

Если рабочее давление сосуда равно или больше давления питающего источника и в сосуде исключена возможность повышения давления от химической реакции или обогрева, то установка на нем предохранительного клапана и манометра необязательна. Порядок и сроки проверки ПК - указанны в инструкции по эксплуатации ПК. Количество предохранительных клапанов, их размеры и пропускная способность должны быть выбраны по расчету так, чтобы в сосуде не создавалось давление, превышающее избыточное рабочее более чем на Если рабочее давление сосуда равно или больше давления питающего источника и в сосуде исключена возможность повышения давления от химической реакции или обогрева, то установка на нем предохранительного клапана и манометра необязательна. Порядок и сроки проверки ПК - указанны в инструкции по эксплуатации ПК. Количество предохранительных клапанов, их размеры и пропускная способность должны быть выбраны по расчету так, чтобы в сосуде не создавалось давление, превышающее избыточное рабочее более чем на 0,05 МПа(0,5 кгс/кв. см) для сосудов с давлением < 0,3 МПа (3 кгс/кв. см); 15% - для сосудов с давлением от 0,3 <Р< 6,0 МПа (от 3 до 60 кгс/кв. см); 10% - для сосудов с давлением > 6,0 МПа (60 кгс/кв. см).

Предохранительное устройство изготовителем должно поставляться с паспортом и инструкцией по эксплуатации (и с сертификатом соответствия, если ПК зарубежный). В паспорте наряду с другими сведениями должен быть указан коэффициент расхода клапана для сжимаемых и несжимаемых сред, а также площадь, к которой он отнесен. Предохранительные устройства должны устанавливаться на патрубках или трубопроводах, непосредственно присоединенных к сосуду. Присоединительные трубопроводы предохранительных устройств (подводящие, отводящие и дренажные) должны быть защищены от замерзания в них рабочей среды. Предохранительные устройства должны быть размещены в местах, доступных для их обслуживания. Установка запорной арматуры между сосудом и предохранительным устройством, а также за ним не допускается. Среда после предохранительного клапана должна отводиться в безопасное место. Предохранительное устройство изготовителем должно поставляться с паспортом и инструкцией по эксплуатации (и с сертификатом соответствия, если ПК зарубежный). В паспорте наряду с другими сведениями должен быть указан коэффициент расхода клапана для сжимаемых и несжимаемых сред, а также площадь, к которой он отнесен. Предохранительные устройства должны устанавливаться на патрубках или трубопроводах, непосредственно присоединенных к сосуду. Присоединительные трубопроводы предохранительных устройств (подводящие, отводящие и дренажные) должны быть защищены от замерзания в них рабочей среды. Предохранительные устройства должны быть размещены в местах, доступных для их обслуживания. Установка запорной арматуры между сосудом и предохранительным устройством, а также за ним не допускается. Среда после предохранительного клапана должна отводиться в безопасное место.

Порядок аварийной остановки сосуда, работающего под давлением Все случаи аварийной остановки сосуда и порядок действий должны быть отражены в производственной инструкции. Сосуд должен быть немедленно остановлен в случаях, предусмотренных инструкцией по режиму работы и безопасному обслуживанию, в частности: если давление в сосуде поднялось выше разрешенного и не снижается, несмотря на меры принятые персоналом; при выявлении неисправности предохранительных устройств от повышения давления; при обнаружении в сосуде и его элементах, работающих под давлением, неплотностей, выпучин, разрыва прокладок, разгерметизации уплотнения быстросъемной крышки; при неисправности манометра и невозможности определить давление по другим приборам;

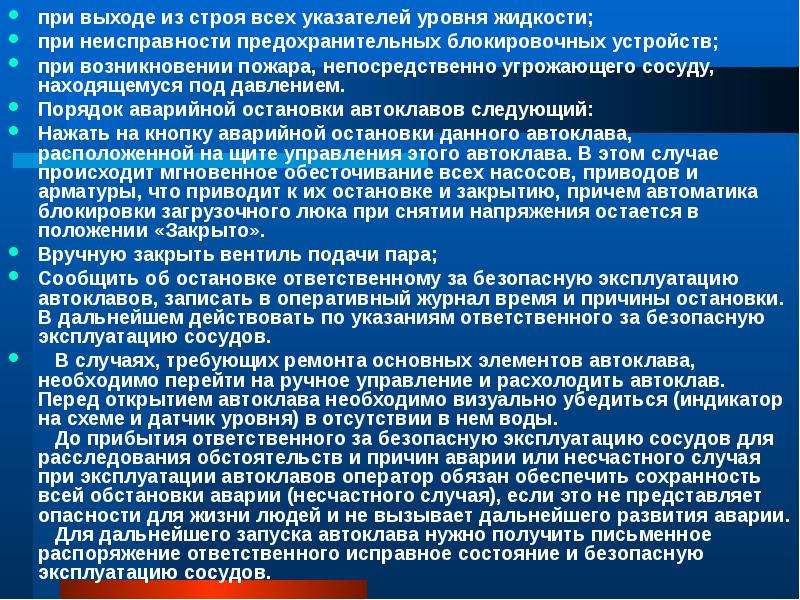

при выходе из строя всех указателей уровня жидкости; при выходе из строя всех указателей уровня жидкости; при неисправности предохранительных блокировочных устройств; при возникновении пожара, непосредственно угрожающего сосуду, находящемуся под давлением. Порядок аварийной остановки автоклавов следующий: Нажать на кнопку аварийной остановки данного автоклава, расположенной на щите управления этого автоклава. В этом случае происходит мгновенное обесточивание всех насосов, приводов и арматуры, что приводит к их остановке и закрытию, причем автоматика блокировки загрузочного люка при снятии напряжения остается в положении «Закрыто». Вручную закрыть вентиль подачи пара; Сообщить об остановке ответственному за безопасную эксплуатацию автоклавов, записать в оперативный журнал время и причины остановки. В дальнейшем действовать по указаниям ответственного за безопасную эксплуатацию сосудов.    В случаях, требующих ремонта основных элементов автоклава, необходимо перейти на ручное управление и расхолодить автоклав. Перед открытием автоклава необходимо визуально убедиться (индикатор на схеме и датчик уровня) в отсутствии в нем воды.    До прибытия ответственного за безопасную эксплуатацию сосудов для расследования обстоятельств и причин аварии или несчастного случая при эксплуатации автоклавов оператор обязан обеспечить сохранность всей обстановки аварии (несчастного случая), если это не представляет опасности для жизни людей и не вызывает дальнейшего развития аварии.    Для дальнейшего запуска автоклава нужно получить письменное распоряжение ответственного исправное состояние и безопасную эксплуатацию сосудов.

Требования Правил к складам для хранения баллонов    Склады для хранения баллонов, наполненных газами, должны быть одноэтажными с покрытиями легкого типа и не иметь чердачных помещений.    Стены, перегородки, покрытия складов для хранения газов должны быть из несгораемых материалов не ниже II степени огнестойкости.    Окна и двери должны открываться наружу. Оконные и дверные стекла должны быть матовые или закрашены белой краской.    Высота складских помещений для баллонов должна быть не менее 3,25 м от пола до нижних выступающих частей кровельного покрытия.

Полы складов должны быть ровные с нескользкой поверхностью, исключающих искрообразование (для баллонов с горючими газами).    В складах должны быть вывешены инструкции, правила и плакаты по обращению с баллонами, находящимися на складе.    Склады для баллонов с взрыво- и пожароопасными газами должны находиться в зоне молниезащиты.    Хранение в одном помещении 02 и горючих газов - воспрещается.    Склады должны иметь не менее чем трехкратный воздухообмен.    Склад должен оснащаться средствами пожаротушения. Полы складов должны быть ровные с нескользкой поверхностью, исключающих искрообразование (для баллонов с горючими газами).    В складах должны быть вывешены инструкции, правила и плакаты по обращению с баллонами, находящимися на складе.    Склады для баллонов с взрыво- и пожароопасными газами должны находиться в зоне молниезащиты.    Хранение в одном помещении 02 и горючих газов - воспрещается.    Склады должны иметь не менее чем трехкратный воздухообмен.    Склад должен оснащаться средствами пожаротушения.

Какие данные должны быть выбиты на сферической части каждого баллона    На верхней сферической части каждого баллона должны быть выбиты и отчетливо видны следующие данные: товарный знак изготовителя; номер баллона; фактическая масса порожнего баллона (кг); дата (месяц, год) изготовления и год следующего освидетельствования; рабочее давление Р, МПа (кгс/кв. см); пробное гидравлическое давление Рпр, МПа (кгс/кв. см), (на 50% больше рабочего); вместимость баллонов, л;

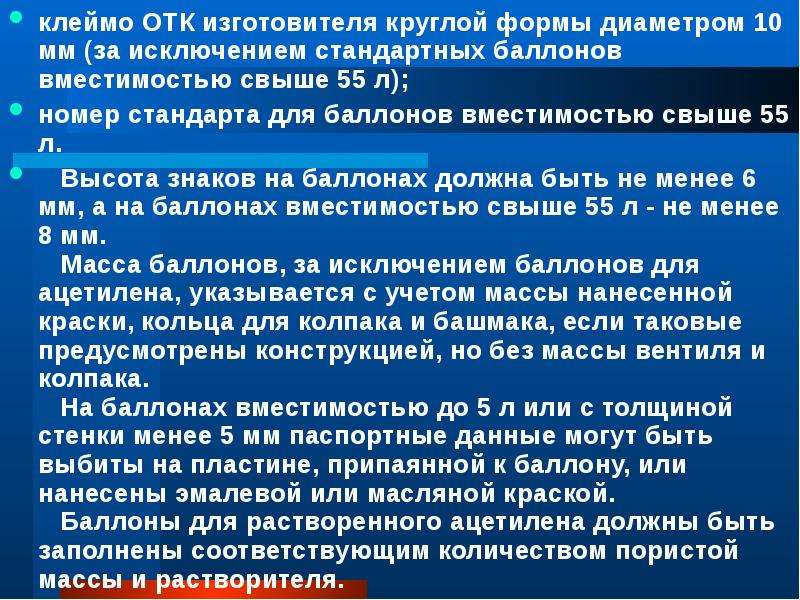

клеймо ОТК изготовителя круглой формы диаметром 10 мм (за исключением стандартных баллонов вместимостью свыше 55 л); клеймо ОТК изготовителя круглой формы диаметром 10 мм (за исключением стандартных баллонов вместимостью свыше 55 л); номер стандарта для баллонов вместимостью свыше 55 л.    Высота знаков на баллонах должна быть не менее 6 мм, а на баллонах вместимостью свыше 55 л - не менее 8 мм.    Масса баллонов, за исключением баллонов для ацетилена, указывается с учетом массы нанесенной краски, кольца для колпака и башмака, если таковые предусмотрены конструкцией, но без массы вентиля и колпака.    На баллонах вместимостью до 5 л или с толщиной стенки менее 5 мм паспортные данные могут быть выбиты на пластине, припаянной к баллону, или нанесены эмалевой или масляной краской.    Баллоны для растворенного ацетилена должны быть заполнены соответствующим количеством пористой массы и растворителя.

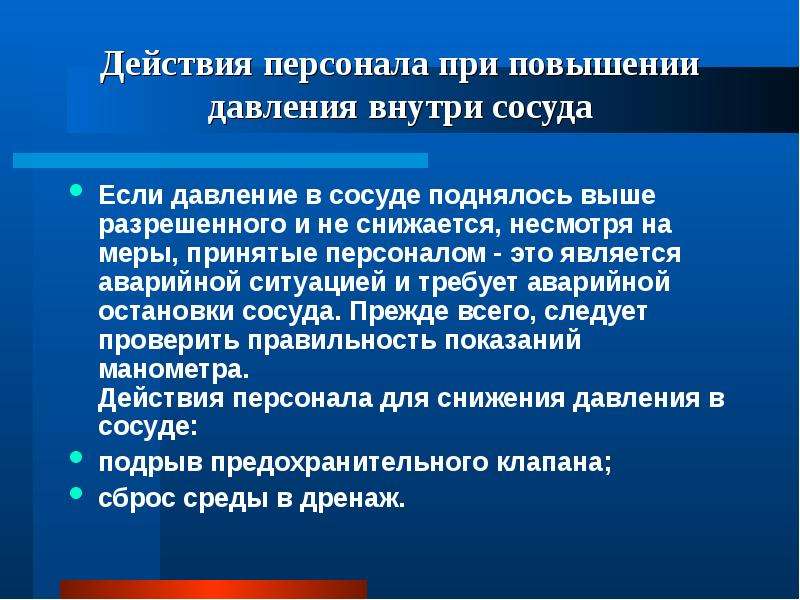

Действия персонала при повышении давления внутри сосуда Если давление в сосуде поднялось выше разрешенного и не снижается, несмотря на меры, принятые персоналом - это является аварийной ситуацией и требует аварийной остановки сосуда. Прежде всего, следует проверить правильность показаний манометра. Действия персонала для снижения давления в сосуде: подрыв предохранительного клапана; сброс среды в дренаж.

Порядок аварийной остановки автоклавов следующий: Нажать на кнопку аварийной остановки данного автоклава, расположенной на щите управления этого автоклава. В этом случае происходит мгновенное обесточивание всех насосов, приводов и арматуры, что приводит к их остановке и закрытию, причем автоматика блокировки загрузочного люка при снятии напряжения остается в положении «Закрыто»; Вручную закрыть вентиль подачи пара; Сообщить об остановке ответственному за безопасную эксплуатацию автоклавов, записать в оперативный журнал время и причины остановки. В дальнейшем действовать по указаниям ответственного за безопасную эксплуатацию сосудов.

   В случаях, требующих ремонта основных элементов автоклава, необходимо перейти на ручное управление и расхолодить автоклав. Перед открытием автоклава необходимо визуально убедиться (индикатор на схеме и датчик уровня) в отсутствии в нем воды.    До прибытия ответственного за безопасную эксплуатацию сосудов для расследования обстоятельств и причин аварии или несчастного случая при эксплуатации автоклавов оператор обязан обеспечить сохранность всей обстановки аварии (несчастного случая), если это не представляет опасности для жизни людей и не вызывает дальнейшего развития аварии.    Для дальнейшего запуска автоклава нужно получить письменное распоряжение ответственного за исправное состояние и безопасную эксплуатацию сосудов.    В случаях, требующих ремонта основных элементов автоклава, необходимо перейти на ручное управление и расхолодить автоклав. Перед открытием автоклава необходимо визуально убедиться (индикатор на схеме и датчик уровня) в отсутствии в нем воды.    До прибытия ответственного за безопасную эксплуатацию сосудов для расследования обстоятельств и причин аварии или несчастного случая при эксплуатации автоклавов оператор обязан обеспечить сохранность всей обстановки аварии (несчастного случая), если это не представляет опасности для жизни людей и не вызывает дальнейшего развития аварии.    Для дальнейшего запуска автоклава нужно получить письменное распоряжение ответственного за исправное состояние и безопасную эксплуатацию сосудов.

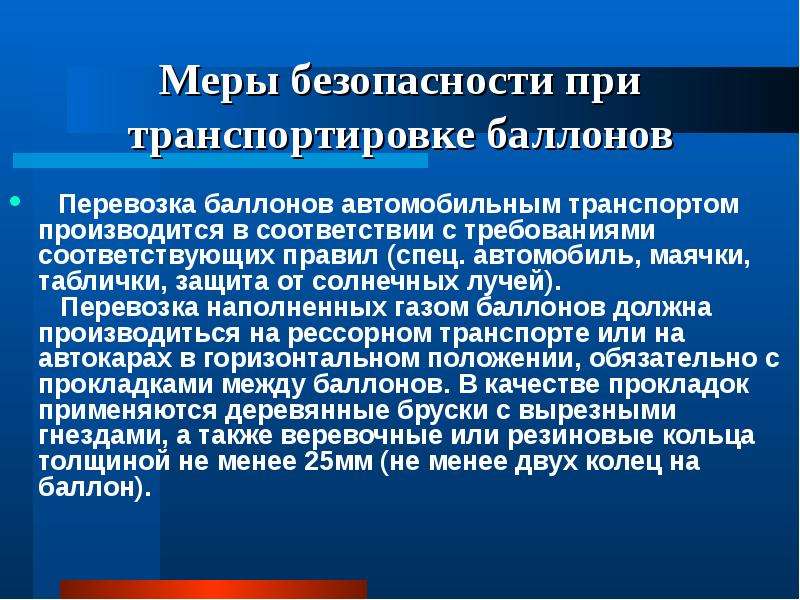

Меры безопасности при транспортировке баллонов    Перевозка баллонов автомобильным транспортом производится в соответствии с требованиями соответствующих правил (спец. автомобиль, маячки, таблички, защита от солнечных лучей).    Перевозка наполненных газом баллонов должна производиться на рессорном транспорте или на автокарах в горизонтальном положении, обязательно с прокладками между баллонов. В качестве прокладок применяются деревянные бруски с вырезными гнездами, а также веревочные или резиновые кольца толщиной не менее 25мм (не менее двух колец на баллон).

 Все баллоны должны укладываться вентилями в одну сторону. Разрешается перевозка в вертикальном положении с ограждением от возможного падения Транспортировка и хранение должны производиться с навернутыми колпаками. Переноска баллонов запрещается. Допускается кантование баллонов.  Все баллоны должны укладываться вентилями в одну сторону. Разрешается перевозка в вертикальном положении с ограждением от возможного падения Транспортировка и хранение должны производиться с навернутыми колпаками. Переноска баллонов запрещается. Допускается кантование баллонов.

Баллон запрещается заполнять газом, если:  истек срок назначенного освидетельствования; истек срок проверки пористой массы (баллоны с ацетиленом); поврежден корпус баллона; неисправны вентили; отсутствует надлежащая окраска или надписи; отсутствует избыточное (остаточное) давление газа (0,5 атм.); отсутствуют установленные клейма.

Инструкция по режиму работы и безопасному обслуживанию сосудов должна быть разработана на основании: инструкции по монтажу и эксплуатации завода изготовителя; типовой инструкции; в соответствии с ПРАВИЛАМИ УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ СОСУДОВ, РАБОТАЮЩИХ ПОД ДАВЛЕНИЕМ.

Содержание инструкции Общие указания (кто допускается к обслуживанию сосудов); Права и обязанности персонала обслуживающего сосуд; Порядок приема сдачи смены; Подготовка сосуда к работе; Порядок включения сосуда в работу; обслуживание сосуда в работе (частота снятия показаний и т.д.); Порядок плановой остановки; Порядок аварийной остановки; Порядок вывода сосуда в ремонт; Порядок проведения гидроиспытаний; Ответственность за нарушение требований инструкции.

Требования к окраске баллонов    Окраска баллонов и надписи могут производиться масляными, эмалевыми и нитрокрасками. Окраска производится: при выпуске - изготовителем; во время эксплуатации - газозаправочной станцией.    Надпись наносится по окружности на длину не менее 1/3 окружности. Цвет окраски, текст и цвет надписи должны соответствовать требованиям Правил.

НАДПИСИ И ОКРАСКА, НАНОСИМЫЕ НА БАЛЛОНЫ
