Урок 3. Угловая перспектива

Слайд 2

Описание слайда:

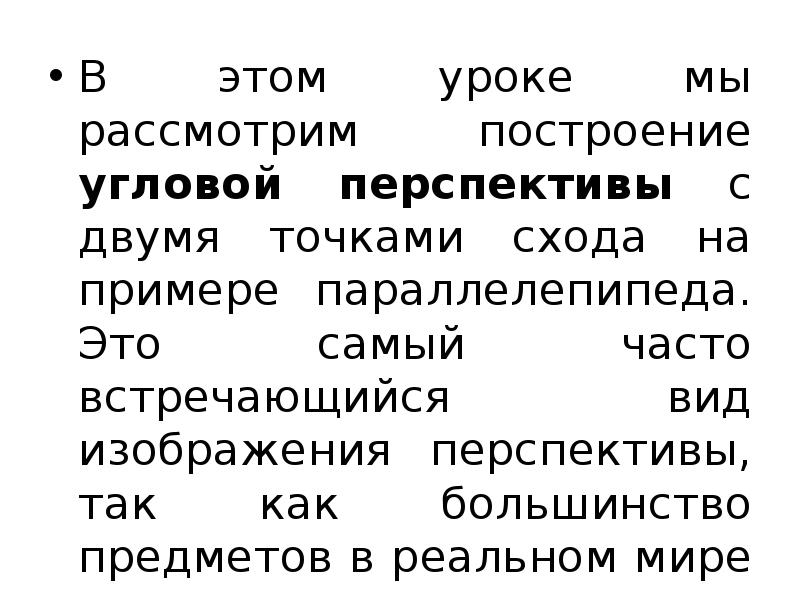

В этом уроке мы рассмотрим построение угловой перспективы с двумя точками схода на примере параллелепипеда. Это самый часто встречающийся вид изображения перспективы, так как большинство предметов в реальном мире расположены относительно нас под углом.

Слайд 3

Описание слайда:

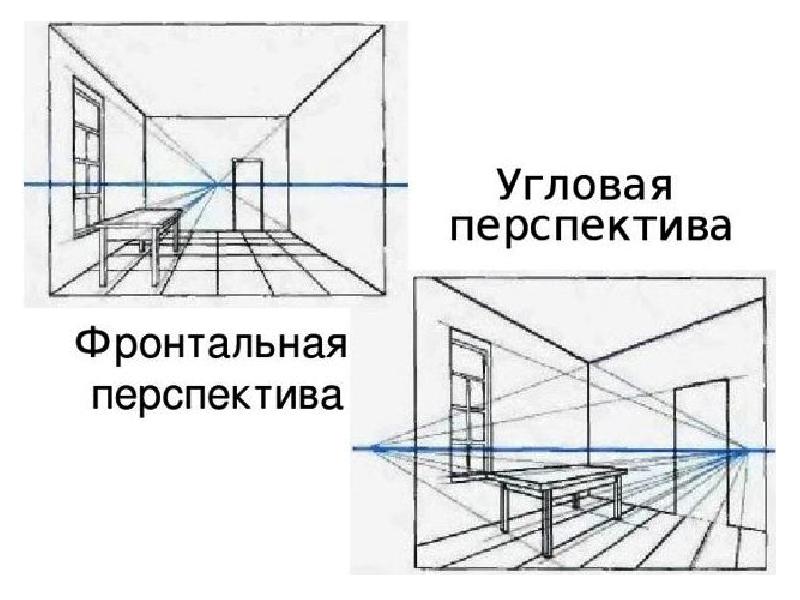

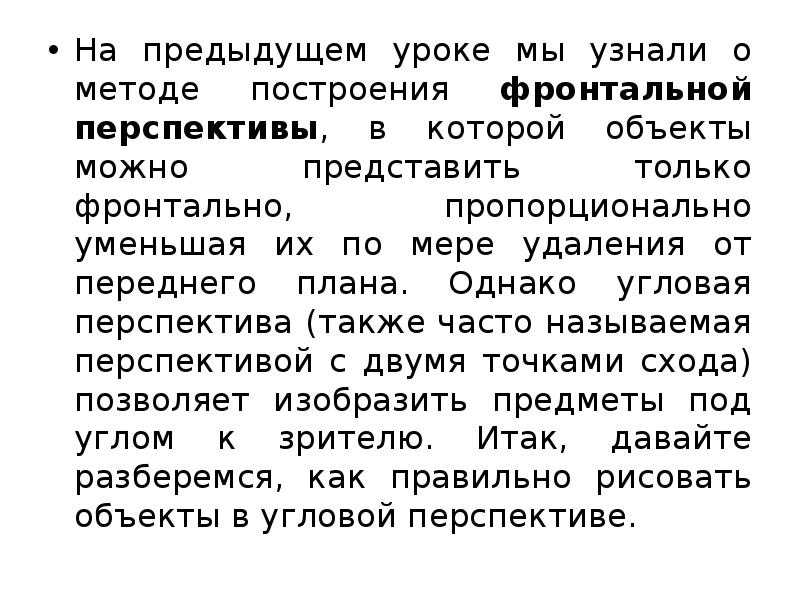

На предыдущем уроке мы узнали о методе построения фронтальной перспективы, в которой объекты можно представить только фронтально, пропорционально уменьшая их по мере удаления от переднего плана. Однако угловая перспектива (также часто называемая перспективой с двумя точками схода) позволяет изобразить предметы под углом к зрителю. Итак, давайте разберемся, как правильно рисовать объекты в угловой перспективе.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

На рисунке ниже изображены несколько параллелепипедов в угловой перспективе: с видом «от лягушки», в нормальной перспективе и с «высоты птичьего полета».

Слайд 6

Описание слайда:

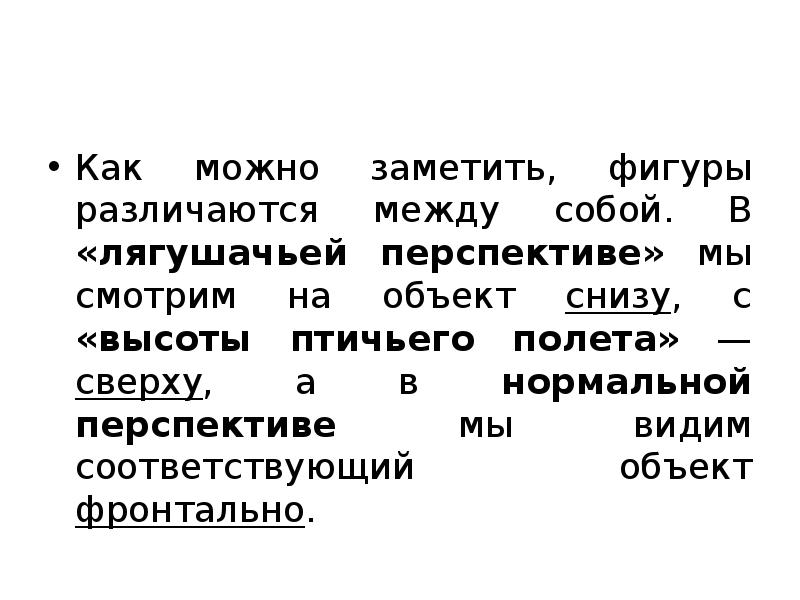

Как можно заметить, фигуры различаются между собой. В «лягушачьей перспективе» мы смотрим на объект снизу, с «высоты птичьего полета» — сверху, а в нормальной перспективе мы видим соответствующий объект фронтально.

Слайд 7

Описание слайда:

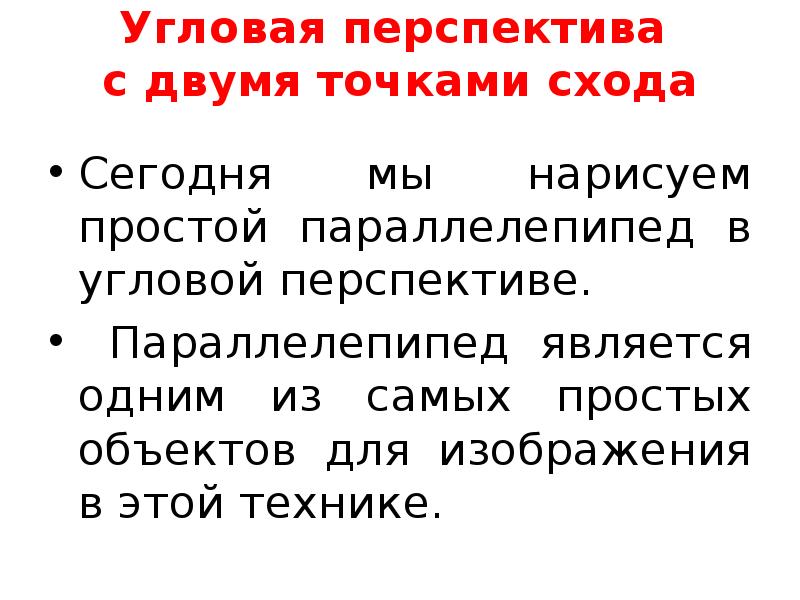

Угловая перспектива с двумя точками схода Сегодня мы нарисуем простой параллелепипед в угловой перспективе. Параллелепипед является одним из самых простых объектов для изображения в этой технике.

Слайд 8

Описание слайда:

Параллелепипеды в угловой перспективе по отношению к линии горизонта

Слайд 9

Описание слайда:

Шаг 1 — основные элементы угловой перспективы В угловой перспективе нам понадобятся две точки схода. Поэтому сначала нарисуем линию горизонта и отметим две точки схода — левую и правую.

Слайд 10

Описание слайда:

Шаг 2 — линии схода Из каждой точки схода проведем две линии схода, каждая из которых определит нижнюю грань нашего параллелепипеда.

Слайд 11

Описание слайда:

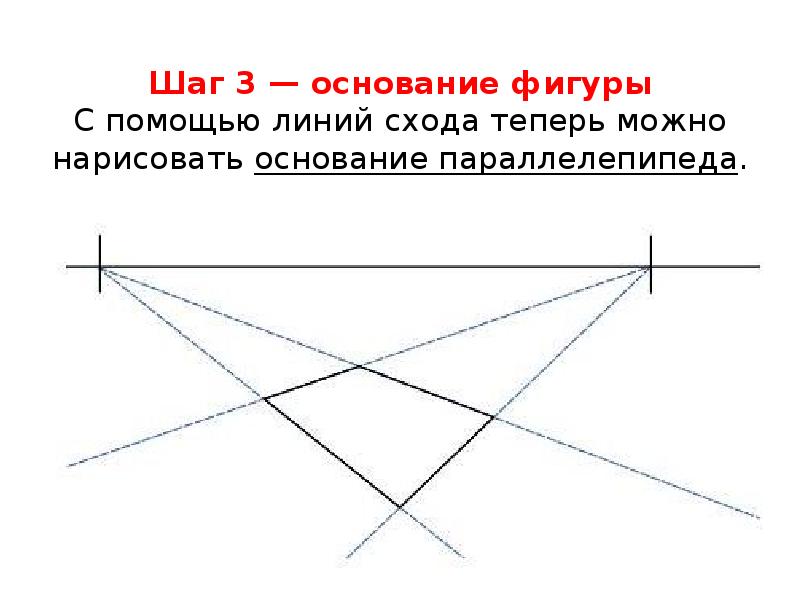

Шаг 3 — основание фигуры С помощью линий схода теперь можно нарисовать основание параллелепипеда.

Слайд 12

Описание слайда:

Шаг 4 — переднее вертикальное ребро Далее построим вертикаль, которая определит переднее вертикальное ребро параллелепипеда. Это ребро задает высоту фигуры.

Слайд 13

Описание слайда:

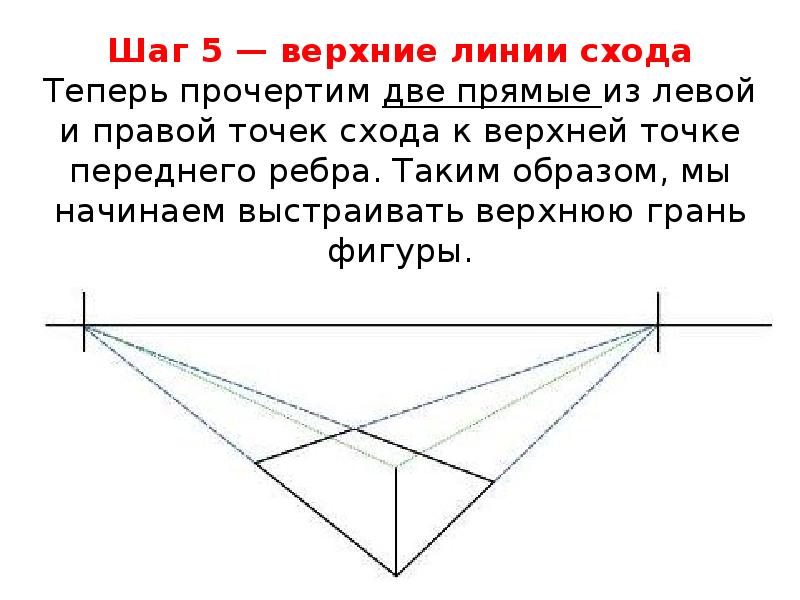

Шаг 5 — верхние линии схода Теперь прочертим две прямые из левой и правой точек схода к верхней точке переднего ребра. Таким образом, мы начинаем выстраивать верхнюю грань фигуры.

Слайд 14

Описание слайда:

Шаг 6 — боковые грани Теперь нарисуем две вертикали от дальних углов основания фигуры до линий схода. В угловой перспективе эти две боковые грани будут автоматически короче передних ребер, как того требуют законы построения перспективы.

Слайд 15

Описание слайда:

Шаг 7 — дальние линии схода К точкам, в которых эти два боковых ребра пересекают верхние линии, нужно провести еще две линии схода. Они задают два задних верхних ребра параллелепипеда
