🗊 Презентация Ультразвуковой контроль труб

Категория: Образование
Нажмите для полного просмотра!
Ультразвуковой контроль труб, слайд №1 Ультразвуковой контроль труб, слайд №2 Ультразвуковой контроль труб, слайд №3 Ультразвуковой контроль труб, слайд №4 Ультразвуковой контроль труб, слайд №5 Ультразвуковой контроль труб, слайд №6 Ультразвуковой контроль труб, слайд №7 Ультразвуковой контроль труб, слайд №8 Ультразвуковой контроль труб, слайд №9 Ультразвуковой контроль труб, слайд №10 Ультразвуковой контроль труб, слайд №11 Ультразвуковой контроль труб, слайд №12 Ультразвуковой контроль труб, слайд №13
Скачать
Вы можете ознакомиться и скачать презентацию на тему Ультразвуковой контроль труб. Доклад-сообщение содержит 13 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

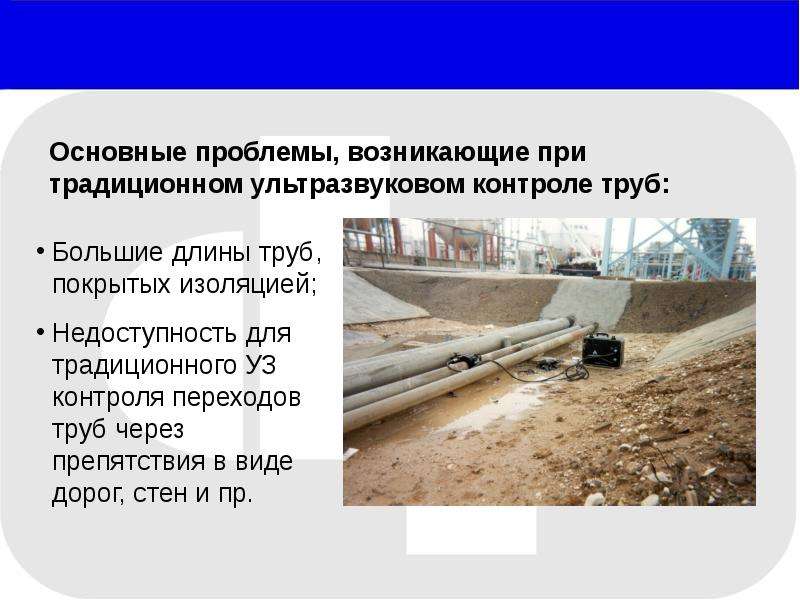

Ультразвуковой контроль труб, слайд №1
Описание слайда:

Слайд 2


Ультразвуковой контроль труб, слайд №2
Описание слайда:

Слайд 3


Ультразвуковой контроль труб, слайд №3
Описание слайда:

Слайд 4


Ультразвуковой контроль труб, слайд №4
Описание слайда:

Слайд 5


Ультразвуковой контроль труб, слайд №5
Описание слайда:

Слайд 6

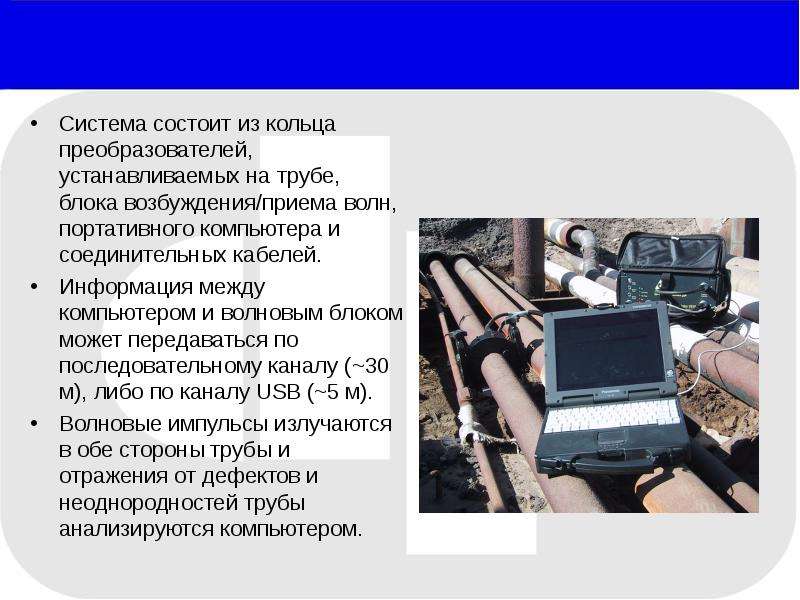

Система состоит из кольца преобразователей, устанавливаемых на трубе, блока возбуждения/приема волн, портативного компьютера и соединительных...
Описание слайда:
Система состоит из кольца преобразователей, устанавливаемых на трубе, блока возбуждения/приема волн, портативного компьютера и соединительных кабелей. Система состоит из кольца преобразователей, устанавливаемых на трубе, блока возбуждения/приема волн, портативного компьютера и соединительных кабелей. Информация между компьютером и волновым блоком может передаваться по последовательному каналу (~30 м), либо по каналу USB (~5 м). Волновые импульсы излучаются в обе стороны трубы и отражения от дефектов и неоднородностей трубы анализируются компьютером.

Слайд 7

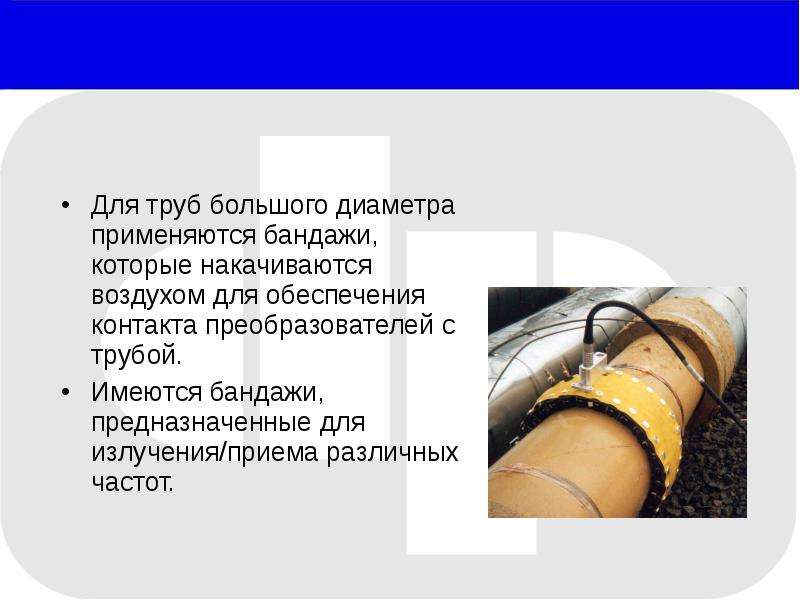

Ультразвуковой контроль труб, слайд №7
Описание слайда:

Слайд 8

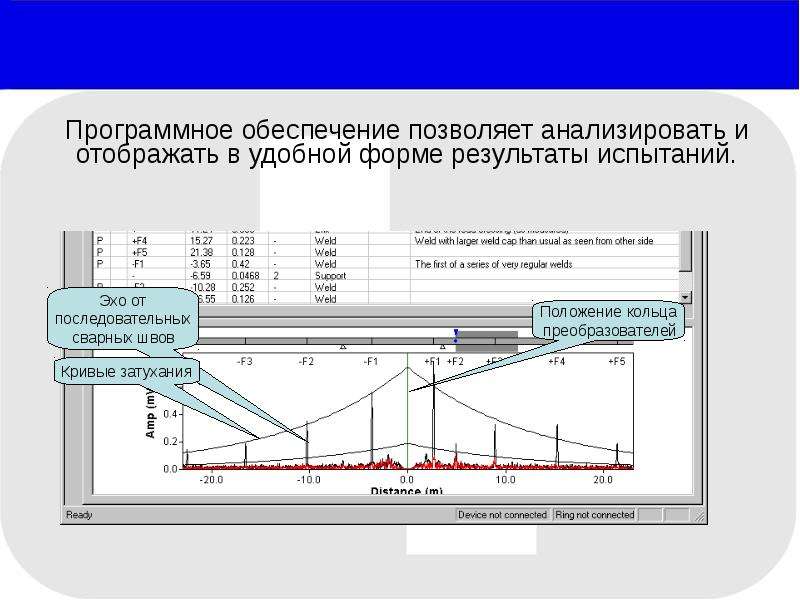

Программное обеспечение позволяет анализировать и отображать в удобной форме результаты испытаний. Программное обеспечение позволяет анализировать и...
Описание слайда:
Программное обеспечение позволяет анализировать и отображать в удобной форме результаты испытаний. Программное обеспечение позволяет анализировать и отображать в удобной форме результаты испытаний.

Слайд 9

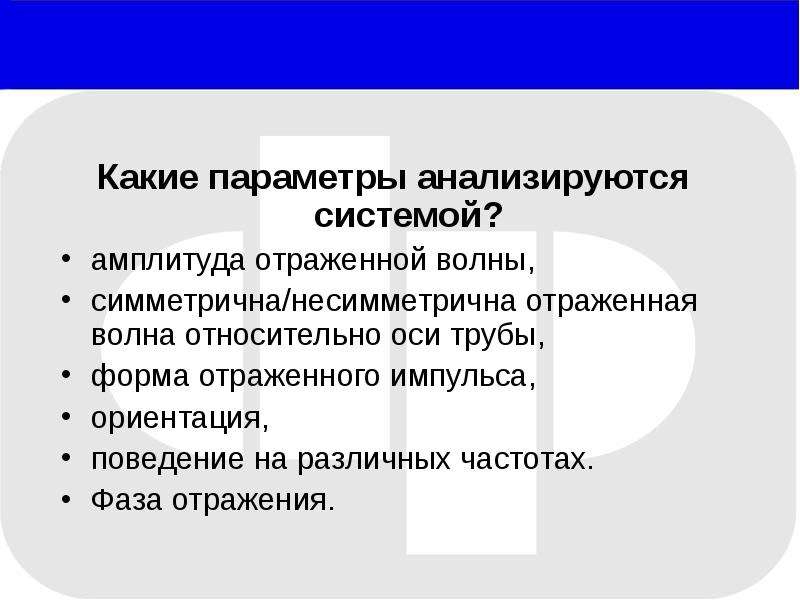

Ультразвуковой контроль труб, слайд №9
Описание слайда:

Слайд 10


Ультразвуковой контроль труб, слайд №10
Описание слайда:

Слайд 11

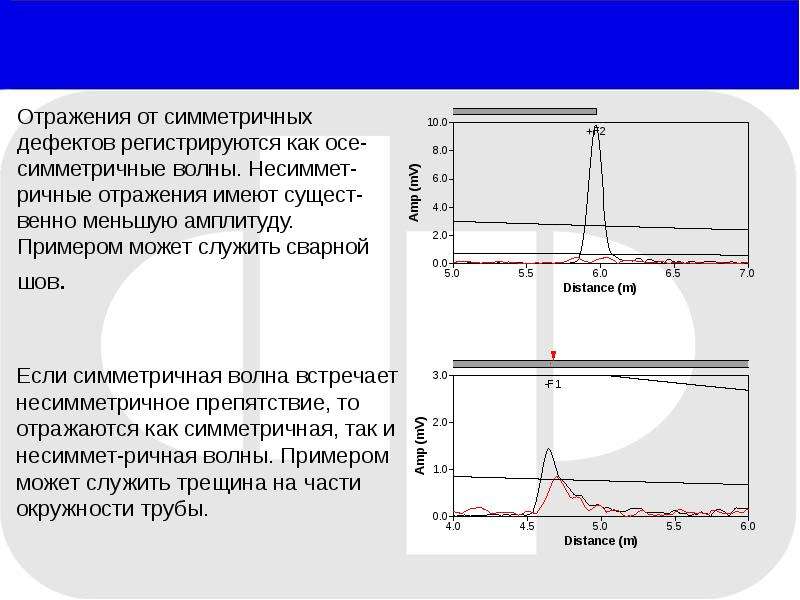

Ультразвуковой контроль труб, слайд №11
Описание слайда:

Слайд 12

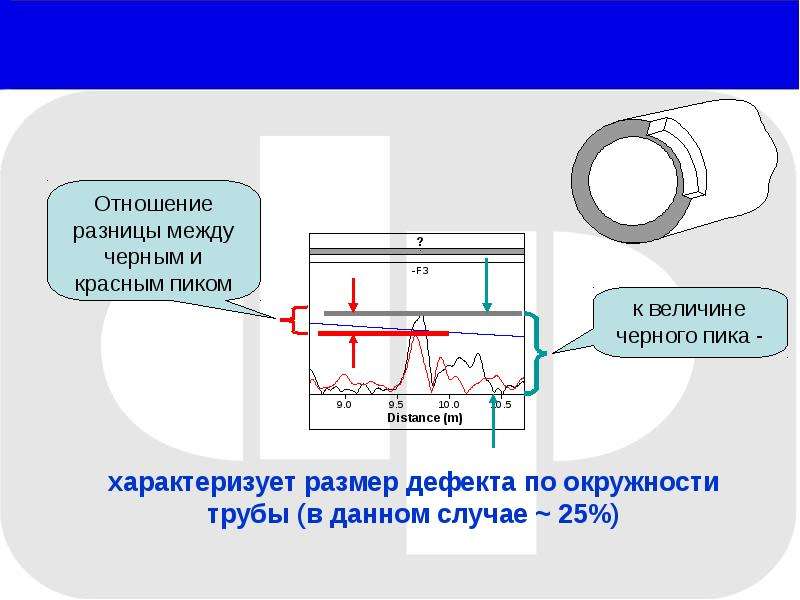

Ультразвуковой контроль труб, слайд №12
Описание слайда:

Слайд 13


Ультразвуковой контроль труб, слайд №13
Описание слайда:
