Слайд 1


10.2. Уплотнение осадков
Описание слайда:
10.2. Уплотнение осадков

Слайд 2


Назначение Удаление несвязанной воды из сброженных избыточного активного ила и осадка.
Описание слайда:
Назначение Удаление несвязанной воды из сброженных избыточного активного ила и осадка.

Слайд 3


10.2.1. Гравитационные уплотнители
Описание слайда:
10.2.1. Гравитационные уплотнители

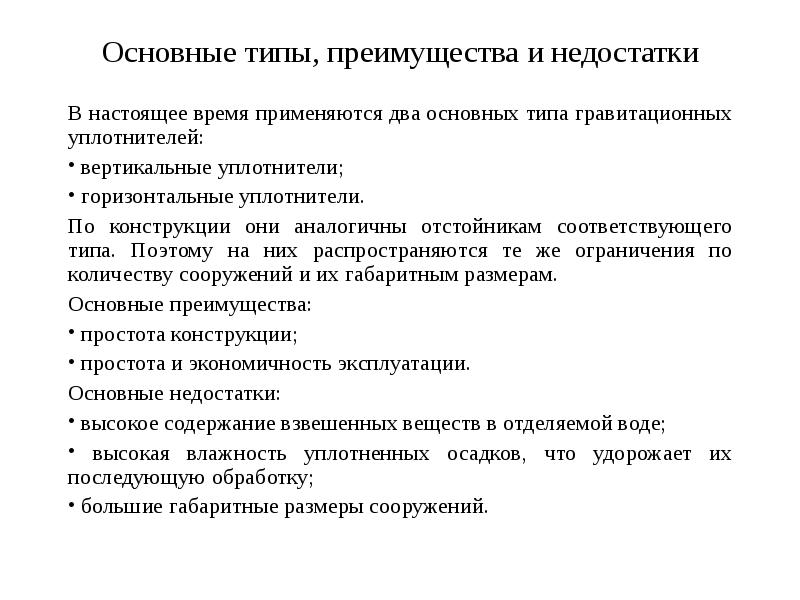

Слайд 4


Основные типы, преимущества и недостатки В настоящее время применяются два основных типа гравитационных уплотнителей: вертикальные уплотнители;...
Описание слайда:
Основные типы, преимущества и недостатки В настоящее время применяются два основных типа гравитационных уплотнителей: вертикальные уплотнители; горизонтальные уплотнители. По конструкции они аналогичны отстойникам соответствующего типа. Поэтому на них распространяются те же ограничения по количеству сооружений и их габаритным размерам. Основные преимущества: простота конструкции; простота и экономичность эксплуатации. Основные недостатки: высокое содержание взвешенных веществ в отделяемой воде; высокая влажность уплотненных осадков, что удорожает их последующую обработку; большие габаритные размеры сооружений.

Слайд 5

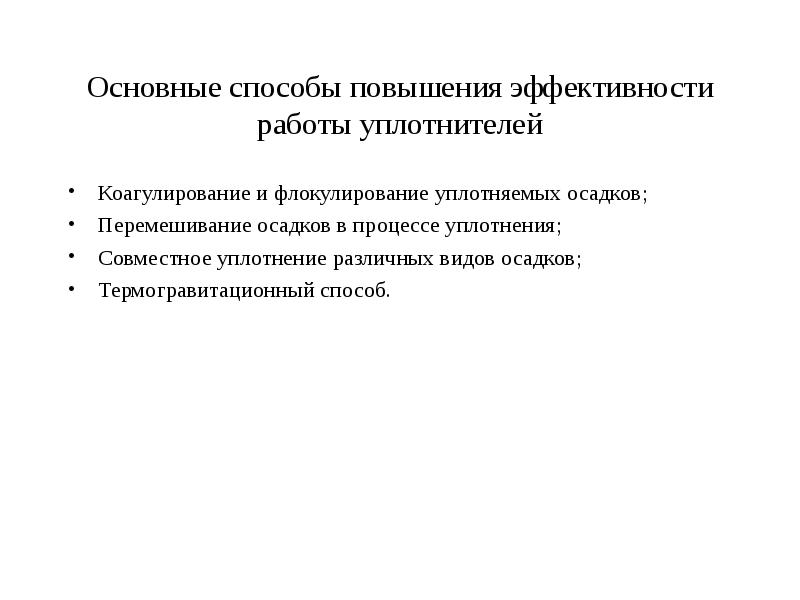

Основные способы повышения эффективности работы уплотнителей Коагулирование и флокулирование уплотняемых осадков; Перемешивание осадков в процессе...
Описание слайда:
Основные способы повышения эффективности работы уплотнителей Коагулирование и флокулирование уплотняемых осадков; Перемешивание осадков в процессе уплотнения; Совместное уплотнение различных видов осадков; Термогравитационный способ.

Слайд 6


Основы расчета вертикального уплотнителя
Описание слайда:
Основы расчета вертикального уплотнителя

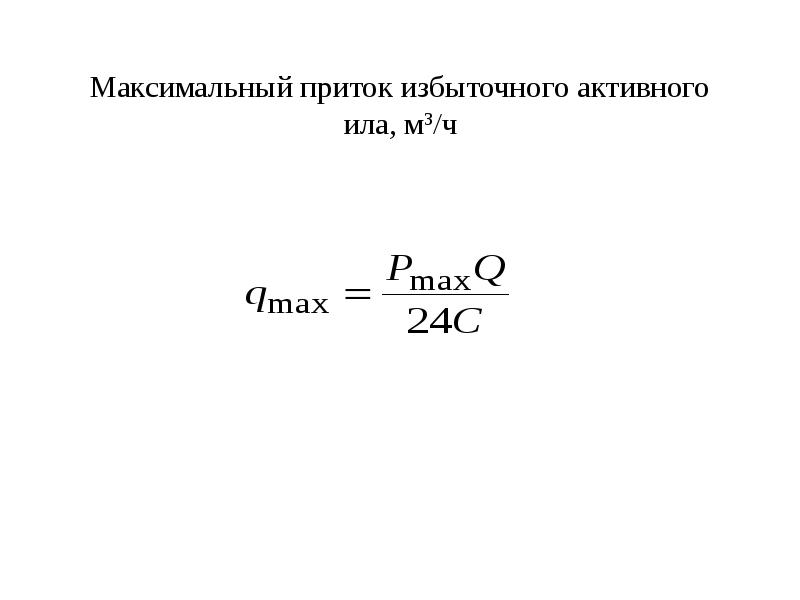

Слайд 7


Максимальный приток избыточного активного ила, м3/ч
Описание слайда:
Максимальный приток избыточного активного ила, м3/ч

Слайд 8


Содержание избыточного активного ила, г/м3
Описание слайда:
Содержание избыточного активного ила, г/м3

Слайд 9


Высота проточной части уплотнителя, м
Описание слайда:
Высота проточной части уплотнителя, м

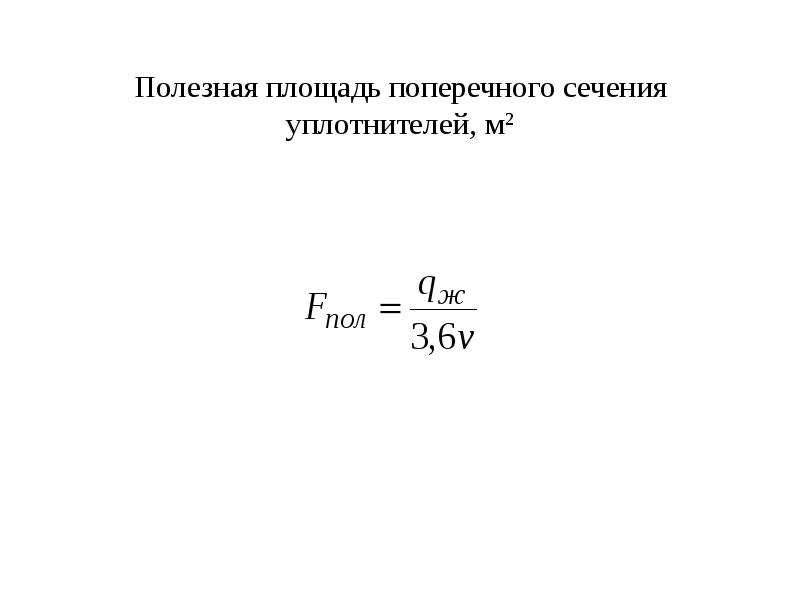

Слайд 10


Полезная площадь поперечного сечения уплотнителей, м2
Описание слайда:
Полезная площадь поперечного сечения уплотнителей, м2

Слайд 11

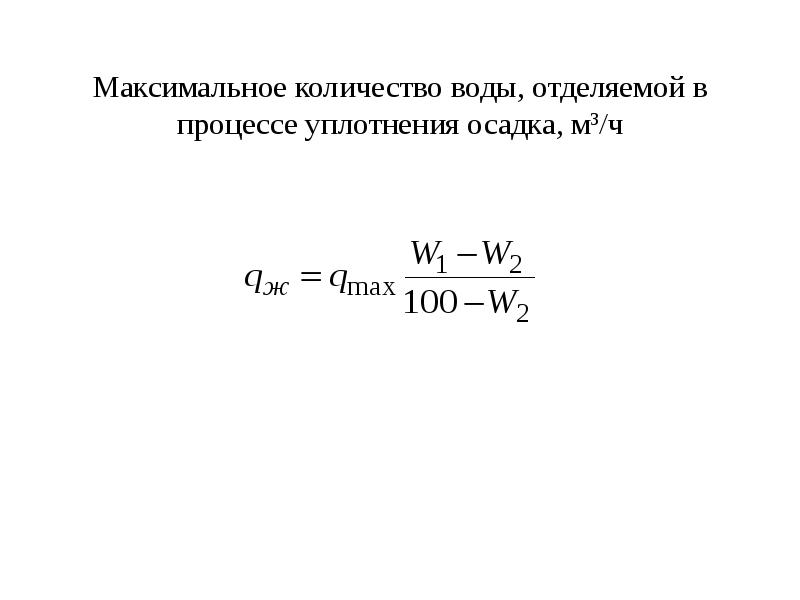

Максимальное количество воды, отделяемой в процессе уплотнения осадка, м3/ч
Описание слайда:
Максимальное количество воды, отделяемой в процессе уплотнения осадка, м3/ч

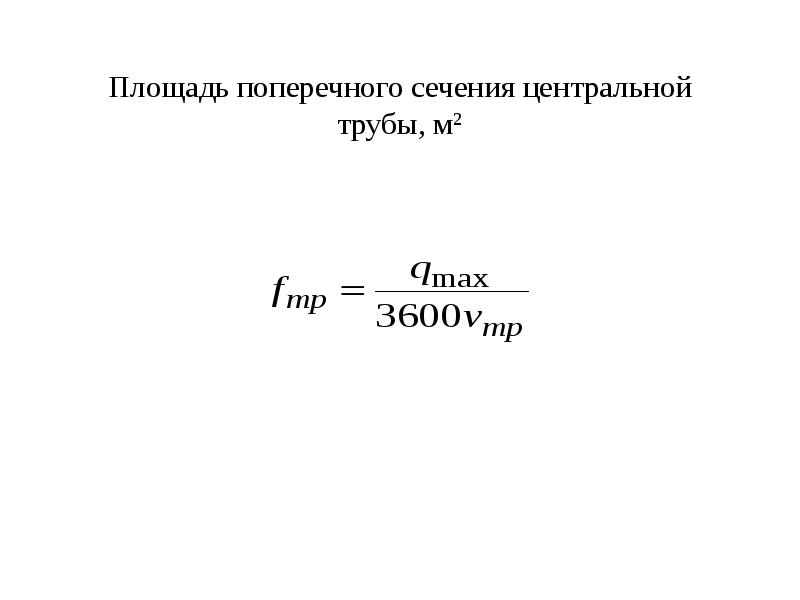

Слайд 12


Площадь поперечного сечения центральной трубы, м2
Описание слайда:
Площадь поперечного сечения центральной трубы, м2

Слайд 13


Общая площадь уплотнителей, м2
Описание слайда:
Общая площадь уплотнителей, м2

Слайд 14


Диаметр одного уплотнителя, м
Описание слайда:
Диаметр одного уплотнителя, м

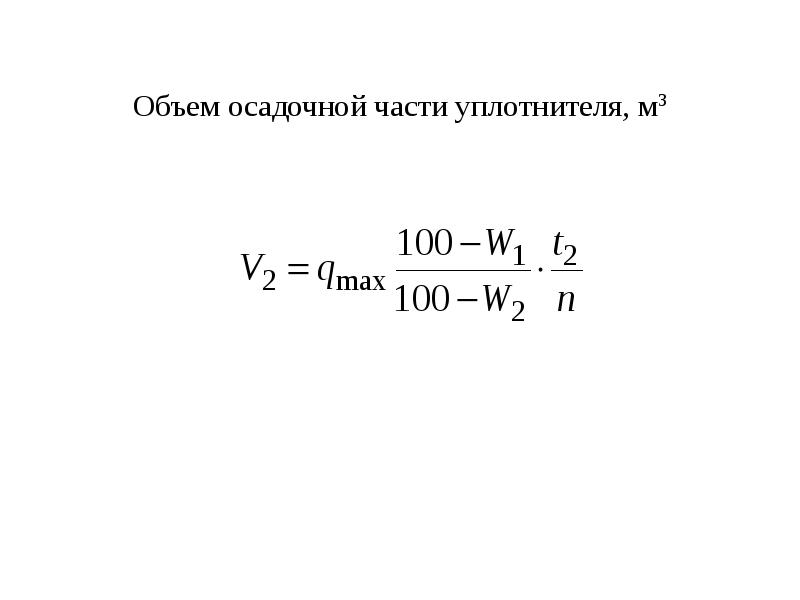

Слайд 15


Объем осадочной части уплотнителя, м3
Описание слайда:
Объем осадочной части уплотнителя, м3

Слайд 16


Основы расчета радиального уплотнителя
Описание слайда:
Основы расчета радиального уплотнителя

Слайд 17


Полезная площадь поперечного сечения уплотнителей, м2
Описание слайда:
Полезная площадь поперечного сечения уплотнителей, м2

Слайд 18


Высота рабочей зоны уплотнителя, м
Описание слайда:
Высота рабочей зоны уплотнителя, м

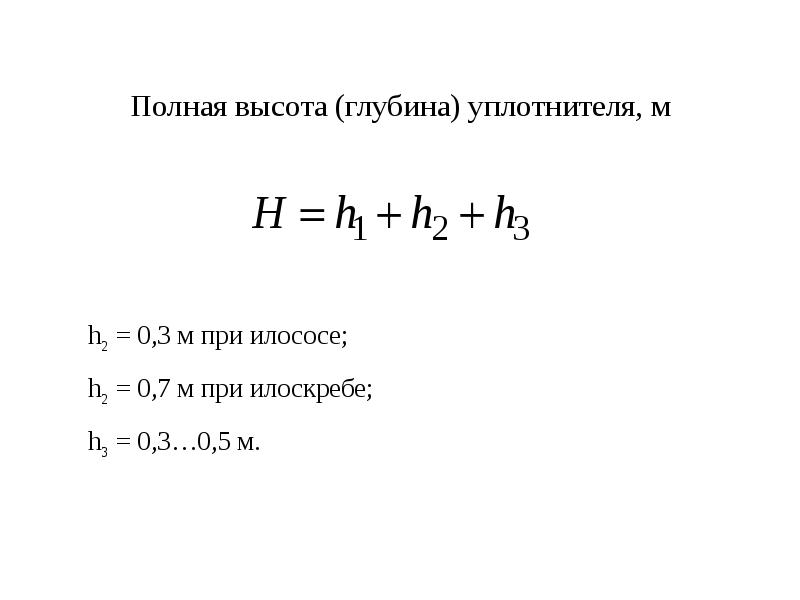

Слайд 19


Полная высота (глубина) уплотнителя, м
Описание слайда:
Полная высота (глубина) уплотнителя, м

Слайд 20


10.2.2. Флотационный уплотнитель
Описание слайда:
10.2.2. Флотационный уплотнитель

Слайд 21

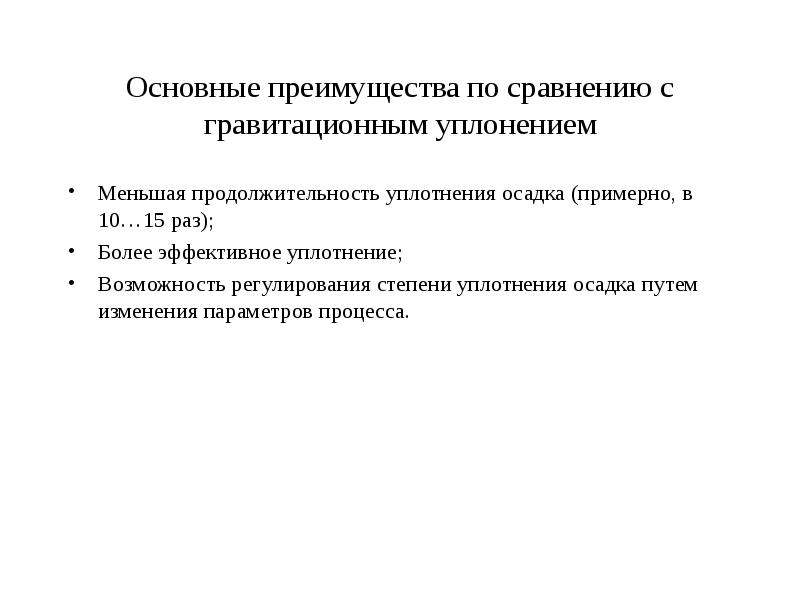

Основные преимущества по сравнению с гравитационным уплонением Меньшая продолжительность уплотнения осадка (примерно, в 10…15 раз); Более эффективное...
Описание слайда:
Основные преимущества по сравнению с гравитационным уплонением Меньшая продолжительность уплотнения осадка (примерно, в 10…15 раз); Более эффективное уплотнение; Возможность регулирования степени уплотнения осадка путем изменения параметров процесса.

Слайд 22

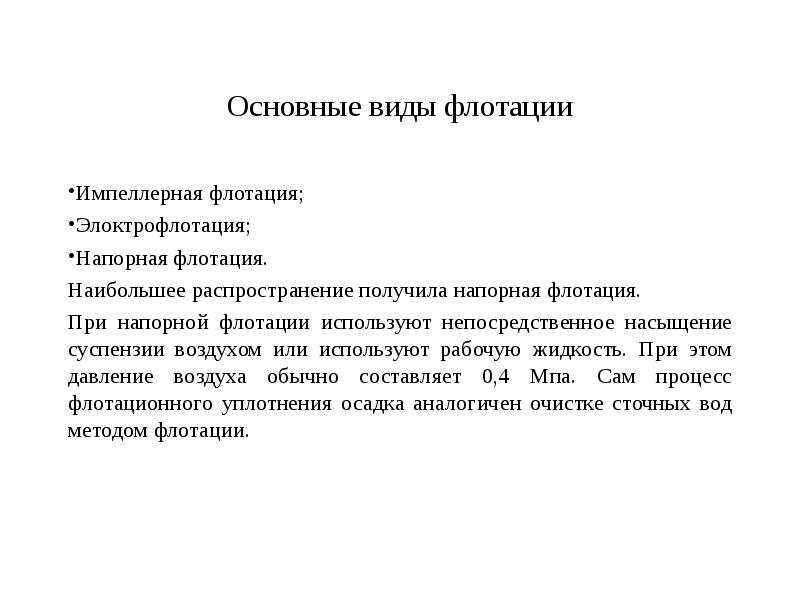

Основные виды флотации Импеллерная флотация; Элоктрофлотация; Напорная флотация. Наибольшее распространение получила напорная флотация. При напорной...
Описание слайда:
Основные виды флотации Импеллерная флотация; Элоктрофлотация; Напорная флотация. Наибольшее распространение получила напорная флотация. При напорной флотации используют непосредственное насыщение суспензии воздухом или используют рабочую жидкость. При этом давление воздуха обычно составляет 0,4 Мпа. Сам процесс флотационного уплотнения осадка аналогичен очистке сточных вод методом флотации.

Слайд 23


Основы расчета
Описание слайда:
Основы расчета

Слайд 24

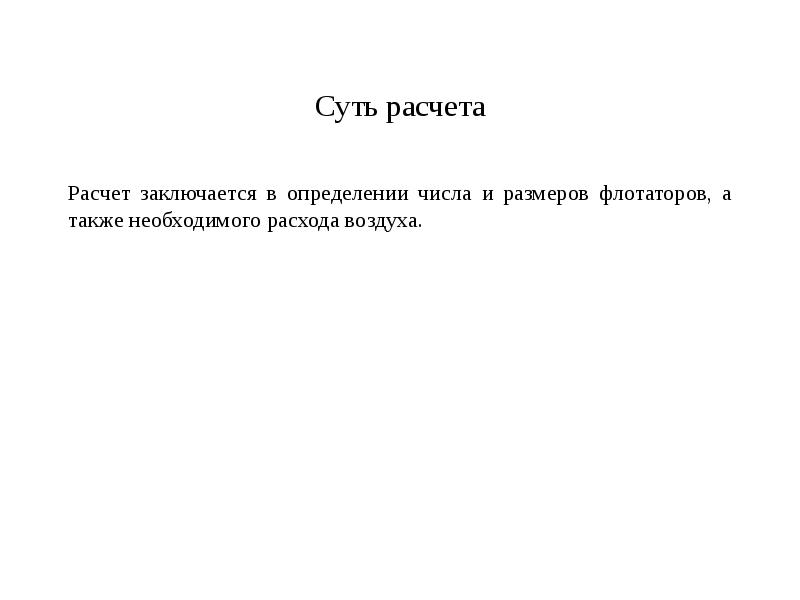

Суть расчета Расчет заключается в определении числа и размеров флотаторов, а также необходимого расхода воздуха.
Описание слайда:
Суть расчета Расчет заключается в определении числа и размеров флотаторов, а также необходимого расхода воздуха.

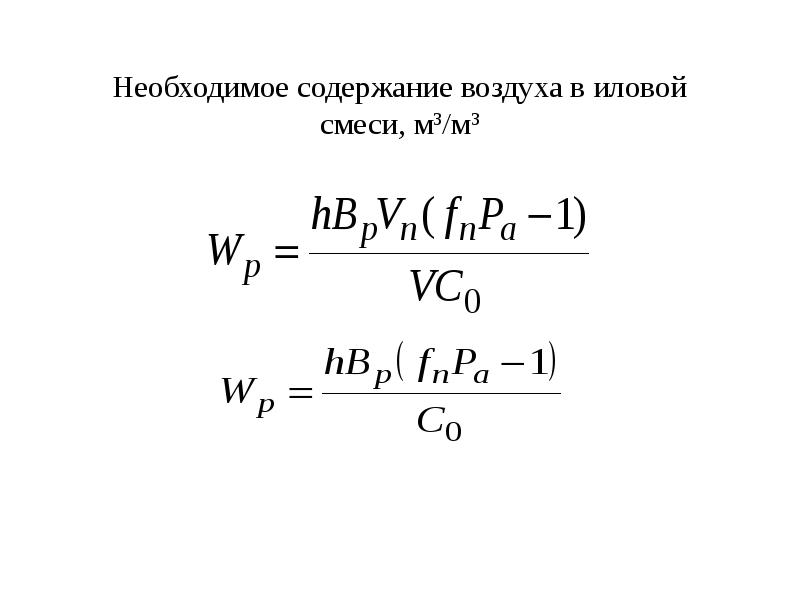

Слайд 25


Необходимое содержание воздуха в иловой смеси, м3/м3
Описание слайда:
Необходимое содержание воздуха в иловой смеси, м3/м3

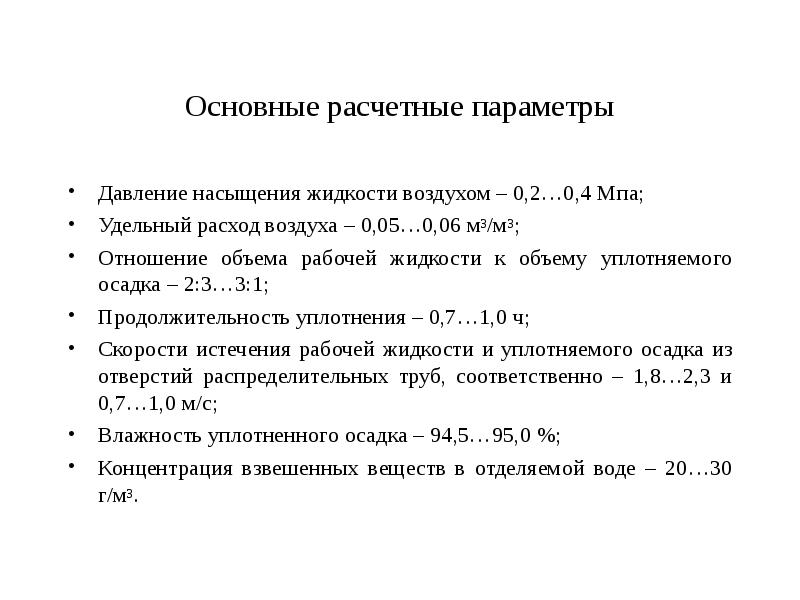

Слайд 26


Основные расчетные параметры Давление насыщения жидкости воздухом – 0,2…0,4 Мпа; Удельный расход воздуха – 0,05…0,06 м3/м3; Отношение объема рабочей...
Описание слайда:
Основные расчетные параметры Давление насыщения жидкости воздухом – 0,2…0,4 Мпа; Удельный расход воздуха – 0,05…0,06 м3/м3; Отношение объема рабочей жидкости к объему уплотняемого осадка – 2:3…3:1; Продолжительность уплотнения – 0,7…1,0 ч; Скорости истечения рабочей жидкости и уплотняемого осадка из отверстий распределительных труб, соответственно – 1,8…2,3 и 0,7…1,0 м/с; Влажность уплотненного осадка – 94,5…95,0 %; Концентрация взвешенных веществ в отделяемой воде – 20…30 г/м3.
