Вы можете ознакомиться и скачать презентацию на тему Упругие и квазиупругие силы. Закон Гука. Гармонические колебания: частота, период, амплитуда и фаза колебаний. Доклад-сообщение содержит 33 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Лекция 6 Упругие и квазиупругие силы. Закон Гука. Гармонические колебания: частота, период, амплитуда и фаза колебаний. Дифференциальное уравнение гармонических колебаний. Гармонические колебания пружинного и математического маятников. Колебаниями называются процессы, отличающиеся той или иной степенью повторяемости. В зависимости от характера воздействия на колеблющуюся систему различают свободные (или собственные) колебания и вынужденные колебания. Свободными называют такие колебания, которые происходят в системе, предоставленной самой себе после того, как ей был сообщен толчок либо она была выведена из положения равновесия. Вынужденными называют такие колебания, в процессе которых колеблющаяся система подвергается воздействию внешней периодически изменяющейся силы. Простейшим примером по характеру описания являются гармонические колебания. Это такие колебания, при которых колеблющаяся величина изменяется со временем по закону синуса или косинуса.

Слайд 2

Описание слайда:

Колебания. 6.2 Простейшим примером системы, где возникают свободные гармонические колебания, является движение тела под действием силы упругости пружины.

Слайд 3

Описание слайда:

Колебания. 6.3 Напишем второй закон Ньютона, в проекции на ось х, для этой системы

Слайд 4

Описание слайда:

Колебания. 6.4 Решение данного уравнения имеет вид:

Слайд 5

Описание слайда:

Колебания. 6.5 Продифференцировав зависимость смещения от времени x(t) получим выражение для зависимости скорости от времени. Взяв вторую производную, получим зависимость ускорения от времени:

Слайд 6

Описание слайда:

Колебания. 6.6 Другим примером колебательной системы может служить математический маятник. Математическим маятником называют идеализированную систему, состоящую из легкой и нерастяжимой нити, на которой подвешена масса, сосредоточенная в одной точке. Достаточно хорошим приближением к математическому маятнику служит небольшой шарик, подвешенный на длинной тонкой нити.

Слайд 7

Описание слайда:

Колебания. 6.7 Физическим маятником называется твердое тело, способное совершать колебания вокруг неподвижной точки, не совпадающей с его центром инерции.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Колебания. 6.7 Приведенной длиной физического маятника называется длина математического маятника имеющего такой же период колебаний

Слайд 10

Описание слайда:

Колебания. 6.7

Слайд 11

Описание слайда:

Колебания. 6.8 При прохождении же системы через положение равновесия полная энергия состоит лишь из кинетической энергии, которая в эти моменты достигает своего наибольшего значения Тmax:

Слайд 12

Описание слайда:

Колебания. 6.9 Сложив вместе кинетическую и потенциальную энергии, получим формулу для полной энергии:

Слайд 13

Описание слайда:

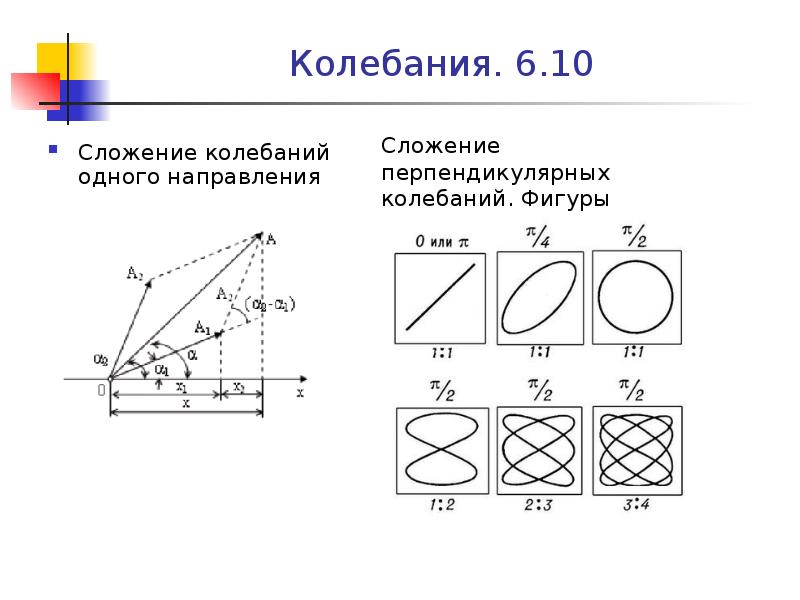

Колебания. 6.10 Сложение колебаний одного направления

Слайд 14

Описание слайда:

Лекция 7 Затухающие колебания. Коэффициент затухания и логарифмический декремент затухания. Энергия гармонических и затухающих колебаний. При движении тела в среде последняя всегда оказывает сопротивление, стремящееся замедлить движение. При этом энергия движущегося тела, в конце концов, переходит в тепло. В таких случаях говорят, что имеет место диссипация энергии. если движение тела в среде достаточно медленное по сравнению со скоростью внутренних диссипативных процессов, то реакция среды на движение тела в некоторых случаях может быть приближенно описана введением так называемой силы трения, действующей на тело и зависящей лишь от скорости последнего. Такая ситуация возникает, например, при движении тела в вязкой среде, жидкости или газе. В ряде случаев можно считать, что сила сопротивления пропорциональна величине скорости

Слайд 15

Описание слайда:

Колебания. 7.2 Уравнение второго закона Ньютона для пружинного маятника в присутствие сил сопротивления имеет вид:

Слайд 16

Описание слайда:

Колебания. 7.3 При небольшой силе трения полученное выше дифференциальное уравнение имеет следующее решение:

Слайд 17

Описание слайда:

Колебания. 7.4

Слайд 18

Описание слайда:

Колебания. 7.5 Видно, что период затухающих колебаний больше, чем период незатухающих колебаний с теми же параметрами колебательной системы. При незначительном сопротивлении среды , период колебаний практически равен . С ростом коэффициента затухания период колебаний увеличивается. При приближении коэффициента затухания(сопротивления среды) к величине равной ω0 период колебаний становится равным бесконечности и колебания становятся апериодическими – выведенная из положения равновесия система возвращается в положение равновесия, не совершая колебаний. Запас механической энергии тела к моменту его возвращения в положение равновесия полностью расходуется на преодоление трения.

Слайд 19

Описание слайда:

Колебания. 7.6

Слайд 20

Описание слайда:

Колебания. 7.7 Последующие наибольшие отклонения в какую-либо сторону (например А’, А”, А”’ и т.д.) образуют геометрическую прогрессию. Действительно, если

Слайд 21

Описание слайда:

Колебания. 7.8 Выразив β через λ и Т, закон убывания амплитуды можно записать в виде:

Слайд 22

Описание слайда:

Колебания. 7.9 Найдем импульс системы, совершающей затухающие колебания. Продифференцировав зависимость, смещение в затухающих колебаниях по времени и умножив полученный результат на массу m, получим:

Слайд 23

Описание слайда:

Колебания. 7.10 При затухающих колебаниях энергия системы расходуется на преодоление сопротивления среды. Если восполнять эту убыль энергии, колебания станут незатухающими. Пополнение энергии системы может осуществляться за счет толчков извне, однако эти толчки должны сообщаться системе в такт с ее колебаниями, иначе они могут уменьшить колебания системы и даже прекратить их совсем. Можно сделать так, чтобы колеблющаяся система сама управляла внешним воздействием, обеспечивая согласованность сообщаемых ей толчков со своим движением. Такая система называется автоколебательной, а совершаемые ею незатухающие колебания – автоколебаниями.

Слайд 24

Описание слайда:

Лекция 8 Вынужденные колебания. Резонанс Если колебательная система подвергается воздействию внешней периодической силы, то возникают так называемые вынужденные колебания, имеющие незатухающий характер. Вынужденные колебания следует отличать от автоколебаний. В случае автоколебаний в системе предполагается специальный механизм, который в такт с собственными колебаниями "поставляет" в систему небольшие порции энергии из некоторого резервуара энергии. Тем самым поддерживаются собственные колебания, которые не затухают. В случае автоколебаний система как бы сама себя подталкивает. В случае вынужденных колебаний система подталкивается посторонней силой. Особый интерес представляет случай, когда внешняя сила, изменяющаяся по гармоническому закону с частотой ω, воздействует на колебательную систему, способную совершать собственные колебания на некоторой частоте ω0. Если свободные колебания происходят на частоте ω0, которая определяется параметрами системы, то установившиеся вынужденные колебания всегда происходят на частоте ω внешней силы.

Слайд 25

Описание слайда:

Вынужденные колебания. 8.2 Уравнение второго закона Ньютона для пружинного маятника, на который действует периодически изменяющаяся сила, будет иметь вид:

Слайд 26

Описание слайда:

Вынужденные колебания. 8.3 Первое слагаемое в этом выражении играет заметную роль только в начальной стадии процесса, при так называемом установлении колебаний. С течением времени из-за экспоненциального множителя роль первого слагаемого все больше уменьшается, и по прошествии достаточного времени им можно пренебречь, сохраняя лишь второе слагаемое.

Слайд 27

Описание слайда:

Вынужденные колебания. 8.4 Зависимость амплитуды вынужденных колебаний от частоты вынуждающей силы приводит к тому, что при некоторой определенной для данной системы частоте амплитуда колебаний достигает максимального значения. Колебательная система оказывается особенно отзывчивой на действие вынуждающей силы при этой частоте. Это явление называется резонансом, соответствующая частота – резонансной частотой. Чтобы определить резонансную частоту ωрез, нужно найти максимум функции определяющей зависимость амплитуды вынужденных колебаний от частоты вынуждающей силы. Продифференцировав выражение

Слайд 28

Описание слайда:

Вынужденные колебания. 8.5 Данное уравнение имеет три решения: ω=0 и . Решение равное нулю, соответствует максимуму знаменателя. Из остальных двух решений отрицательное не подходит, как не имеющее физического смысла. В результате, для резонансной частоты получается значение:

Слайд 29

Описание слайда:

Вынужденные колебания. 8.6

Слайд 30

Описание слайда:

Вынужденные колебания. 8.7 При резонансе амплитуда Арез колебания может во много раз превосходить амплитуду А колебаний свободного конца пружины, вызванного внешним воздействием. В отсутствие трения амплитуда вынужденных колебаний при резонансе должна неограниченно возрастать. В реальных условиях амплитуда установившихся вынужденных колебаний определяется условием: работа внешней силы в течение периода колебаний должна равняться потерям механической энергии за то же время из-за трения. Чем меньше трение (т. е. чем выше добротность Q колебательной системы), тем больше амплитуда вынужденных колебаний при резонансе. У колебательных систем с не очень высокой добротностью (

Слайд 31

Описание слайда:

Вынужденные колебания. 8.8

Слайд 32

Описание слайда:

Вынужденные колебания. 8.9 Оказывается, существует иной вид воздействия извне, с помощью которого можно сильно раскачать систему. Этот вид воздействия заключается в совершаемом в такт с колебаниями периодическом изменении какого-либо параметра системы, вследствие чего само явление называется параметрическим резонансом. Простейшим примером системы, в которой возможен параметрический резонанс, является простейший маятник – шарик на нитке. Если периодически изменять длину маятника l, увеличивая ее в моменты, когда маятник находится в крайних положениях, и уменьшается в моменты, когда маятник находится в среднем положении, то маятник сильно раскачается.

Слайд 33

Описание слайда:

Вынужденные колебания. 8.10 Увеличение энергии маятника при этом происходит за счет работы, которую совершает сила, действующая на нить. Сила натяжения нити при колебаниях маятника непостоянна: она меньше в крайних положениях, когда скорость обращается в нуль, и больше в среднем положении, когда скорость маятника максимальна. Поэтому отрицательная работа внешней силы при удлинении маятника оказывается меньше по величине, чем положительная работа, совершаемая при укорочении маятника. В итоге работа внешней силы за период оказывается больше нуля.
