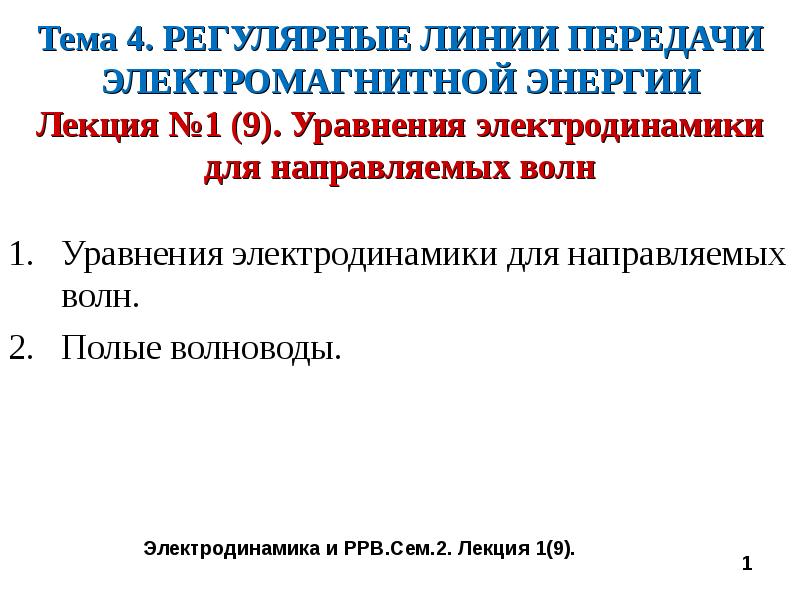

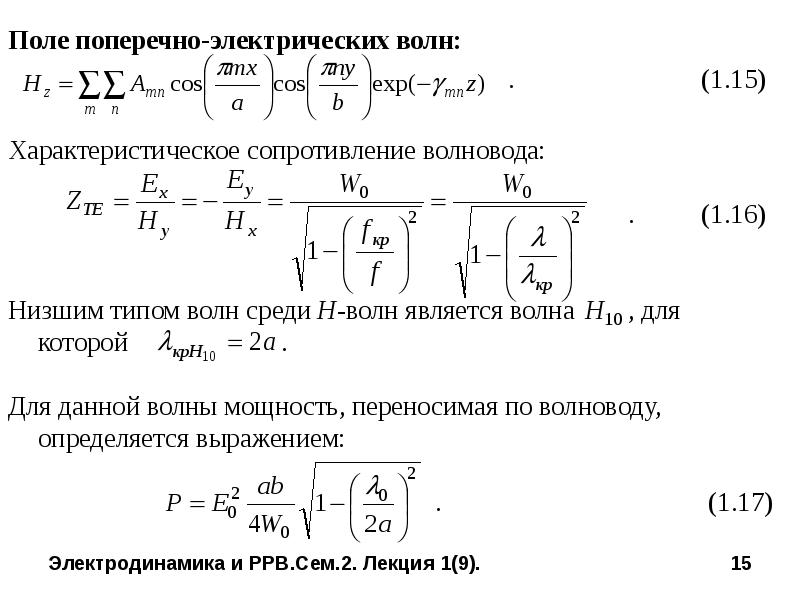

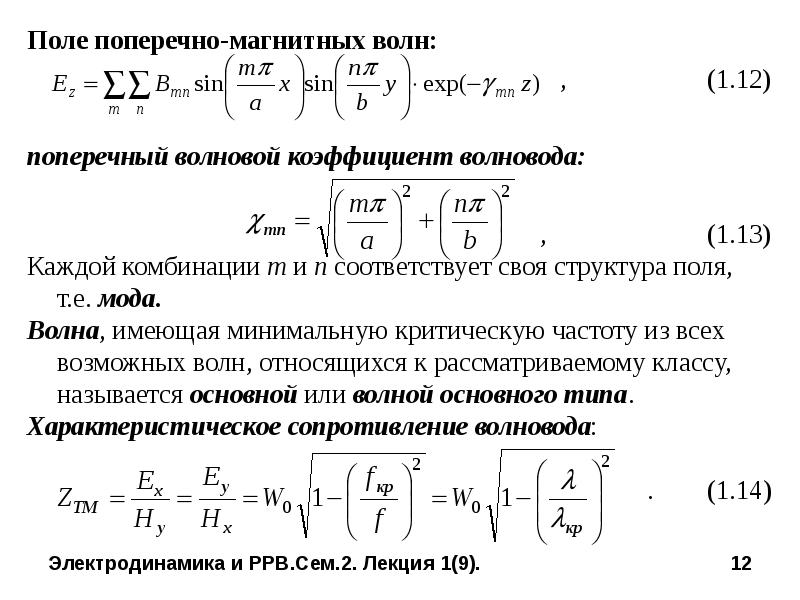

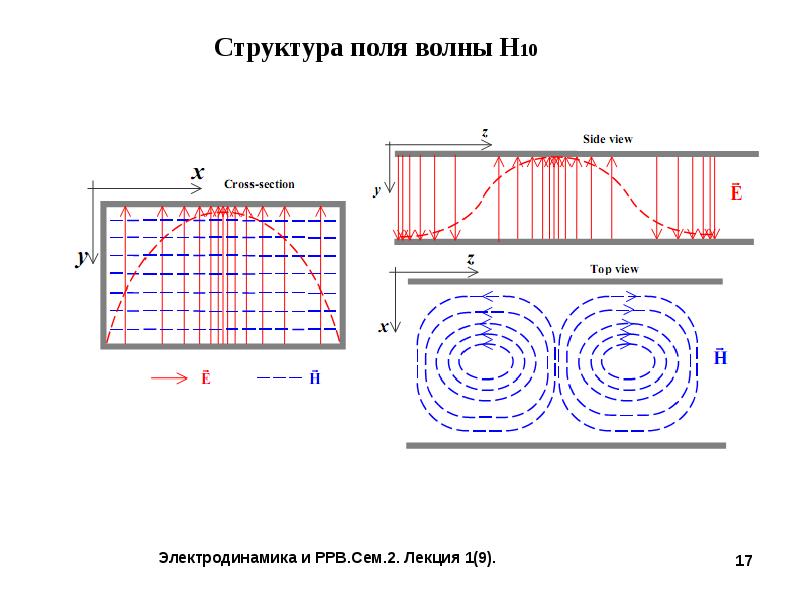

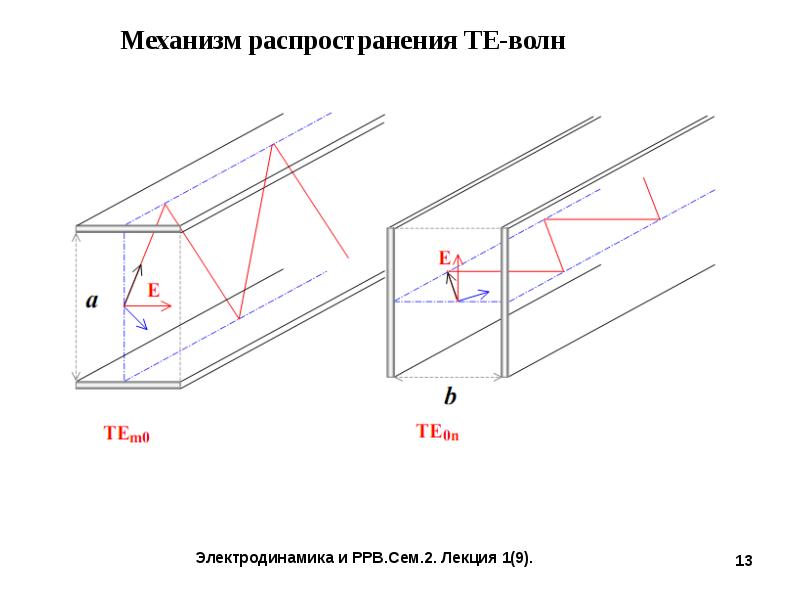

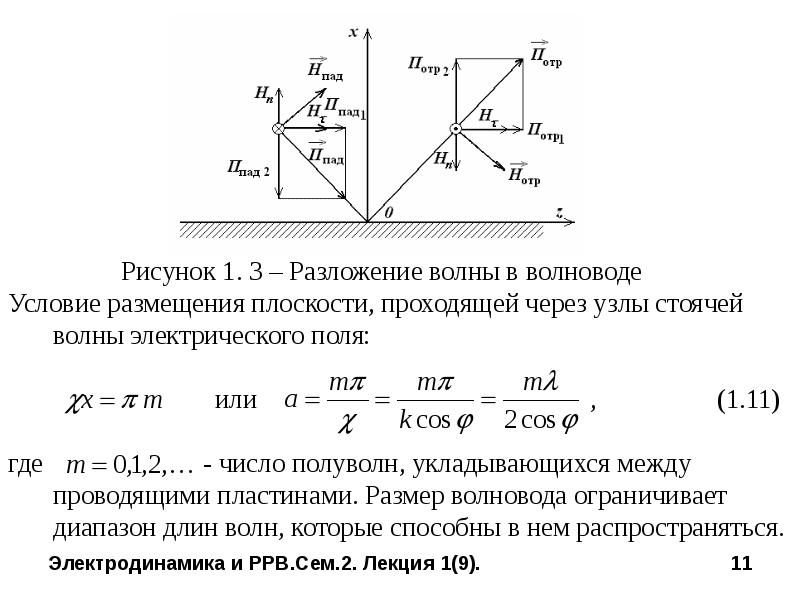

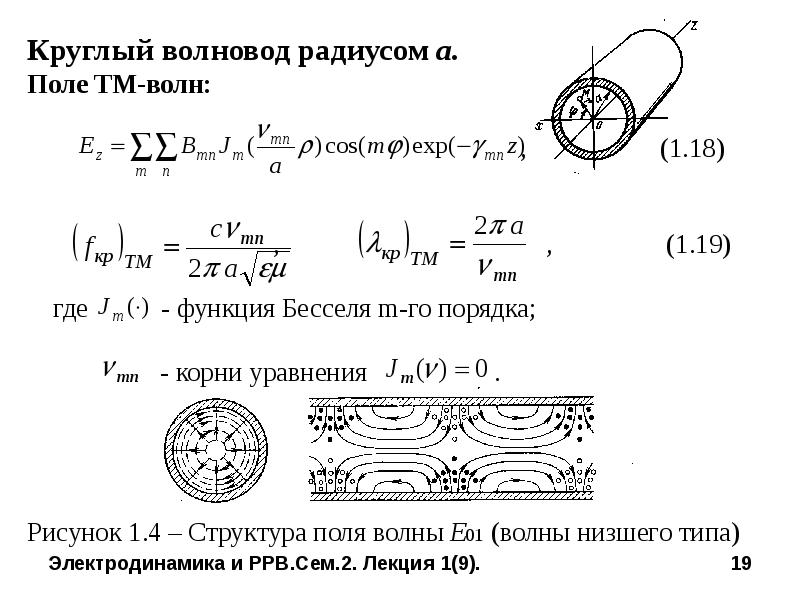

Тема 4. РЕГУЛЯРНЫЕ ЛИНИИ ПЕРЕДАЧИ ЭЛЕКТРОМАГНИТНОЙ ЭНЕРГИИ Лекция №1 (9). Уравнения электродинамики для направляемых волн Уравнения электродинамики для направляемых волн. Полые волноводы.

Слайд 2

Описание слайда:

1 Уравнения электродинамики для направляемых волн Для передачи электромагнитной волны от источника к пункту назначения используются линии передачи (направляющие системы (НС). Волна направляемая). Пример НС –кабель, соединяющий телевизор с антенной. НС называется регулярной, если она прямолинейна и ее поперечное сечение неизменно по длине. Основное требование к НС - максимальная эффективность передачи энергии при экономической целесообразности линии. Универсальных направляющих систем, удовлетворяющих данному требованию во всех диапазонах частот, не существует.

Слайд 3

Описание слайда:

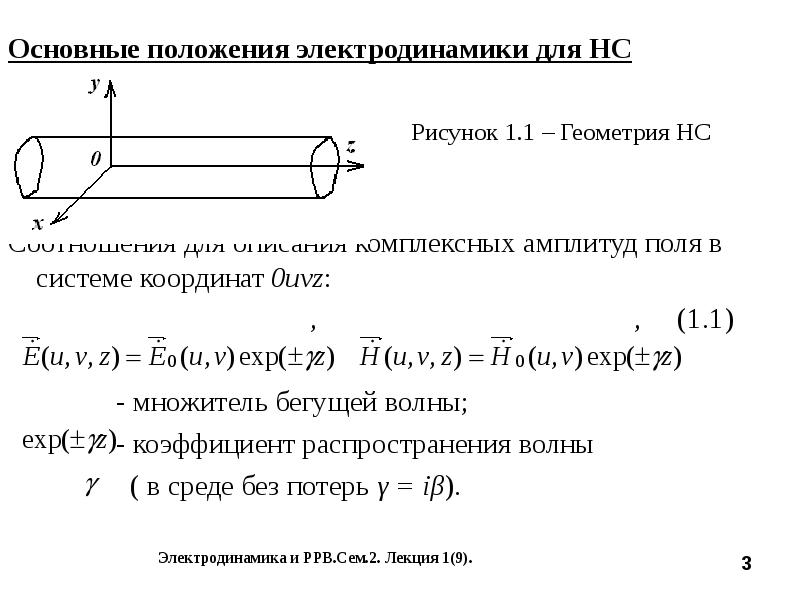

Основные положения электродинамики для НС Основные положения электродинамики для НС Рисунок 1.1 – Геометрия НС НС Соотношения для описания комплексных амплитуд поля в системе координат 0uvz: , , (1.1) - множитель бегущей волны; - коэффициент распространения волны ( в среде без потерь γ = iβ).

Слайд 4

Описание слайда:

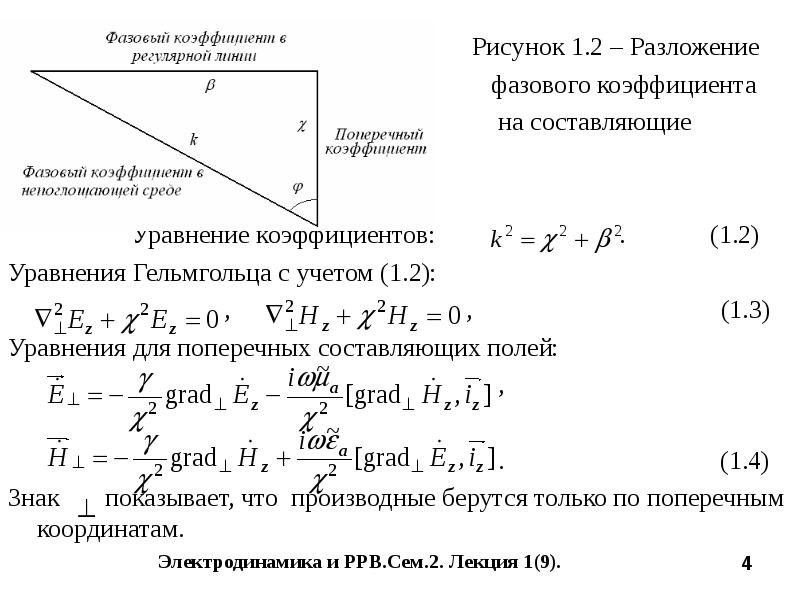

Рисунок 1.2 – Разложение Рисунок 1.2 – Разложение фазового коэффициента на составляющие Уравнение коэффициентов: . (1.2) Уравнения Гельмгольца с учетом (1.2): , , (1.3) Уравнения для поперечных составляющих полей: , . (1.4) Знак показывает, что производные берутся только по поперечным координатам.

Слайд 5

Описание слайда:

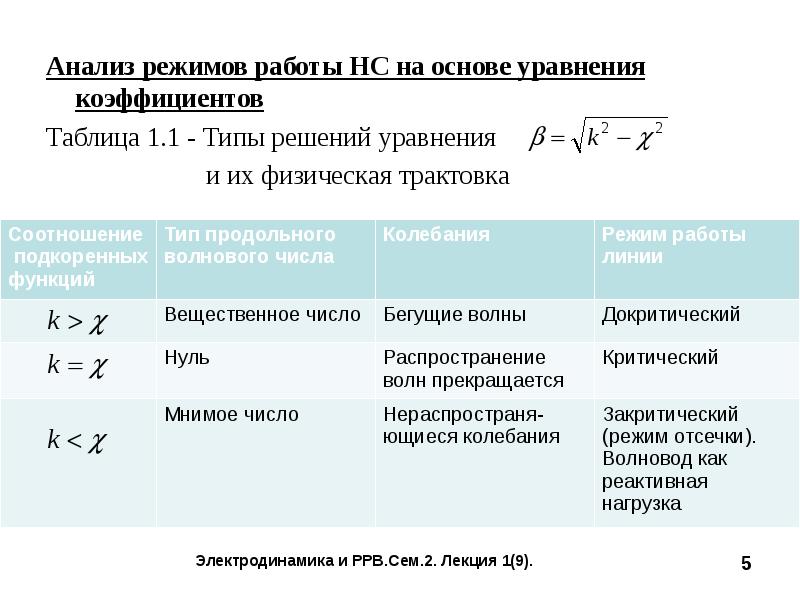

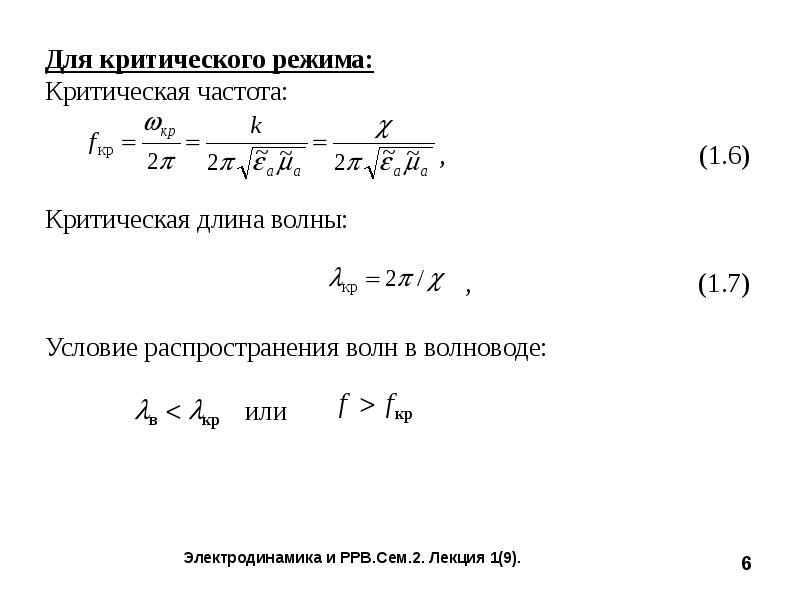

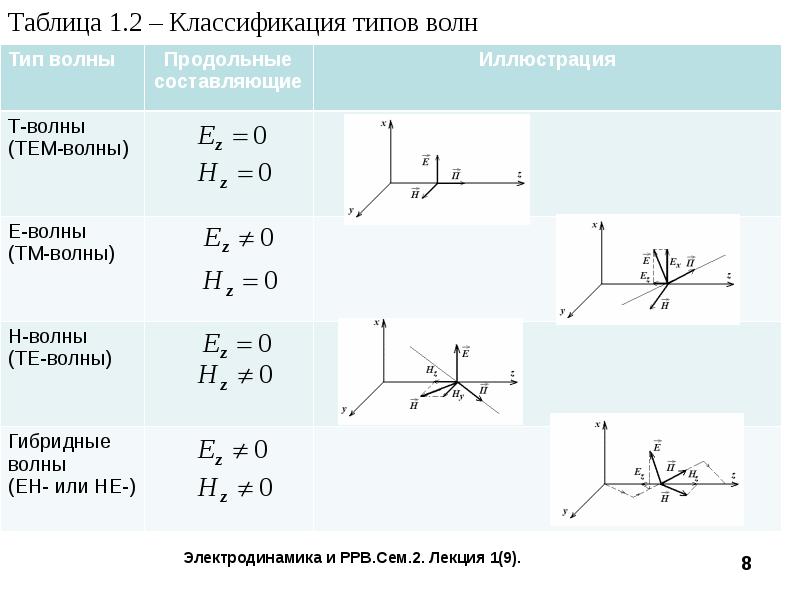

Анализ режимов работы НС на основе уравнения коэффициентов Анализ режимов работы НС на основе уравнения коэффициентов Таблица 1.1 - Типы решений уравнения и их физическая трактовка
