Слайд 1

Описание слайда:

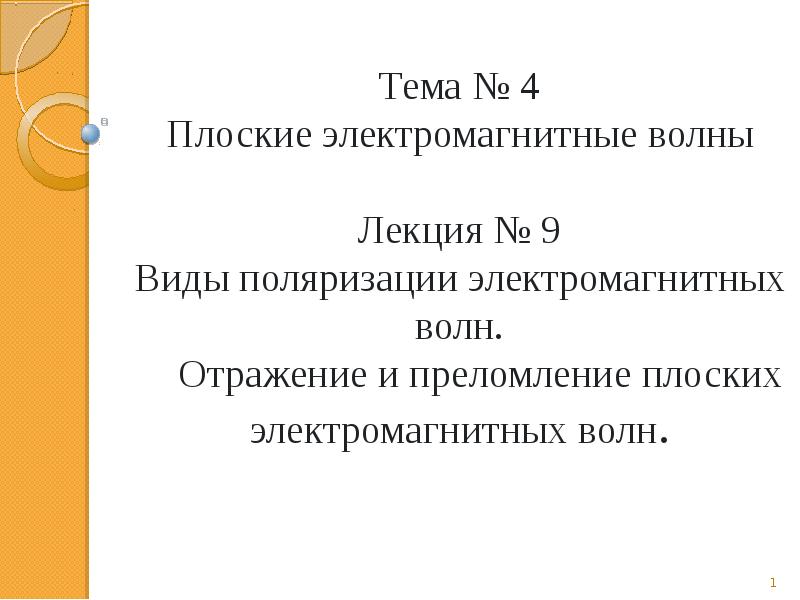

Тема № 4 Плоские электромагнитные волны Лекция № 9 Виды поляризации электромагнитных волн. Отражение и преломление плоских электромагнитных волн.

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

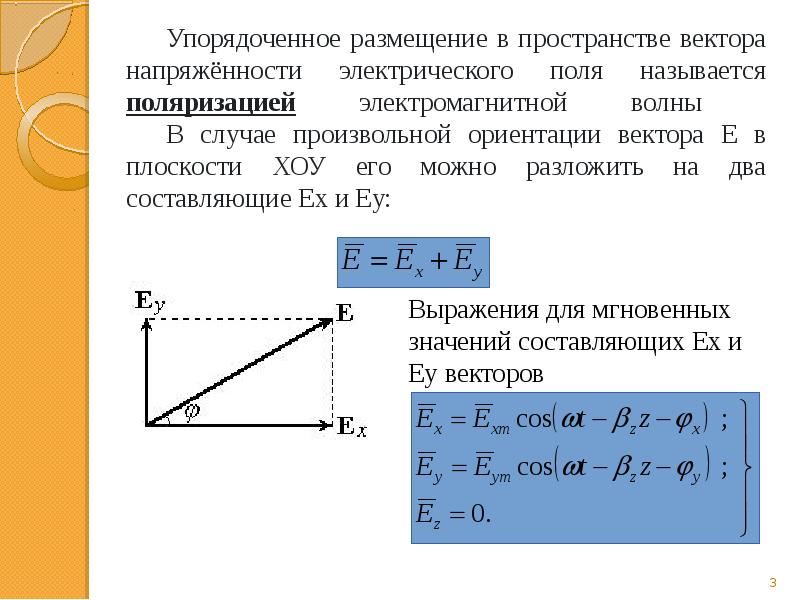

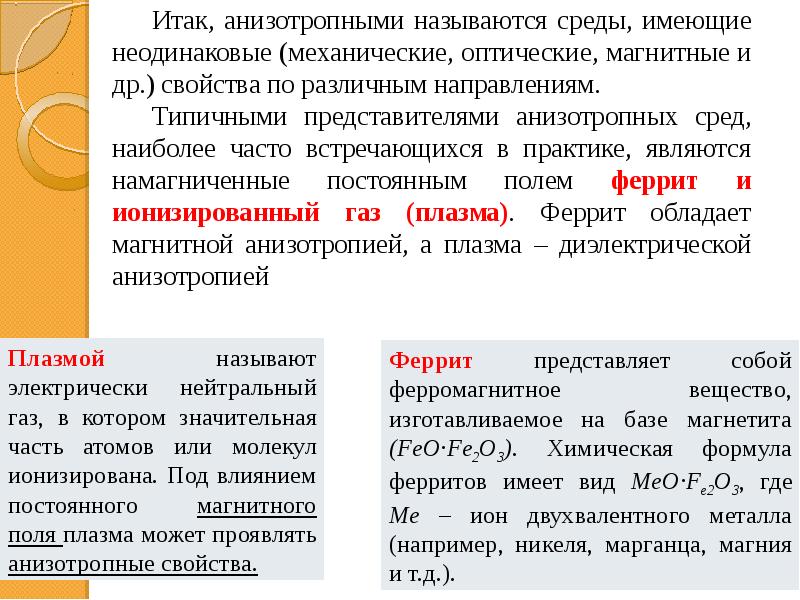

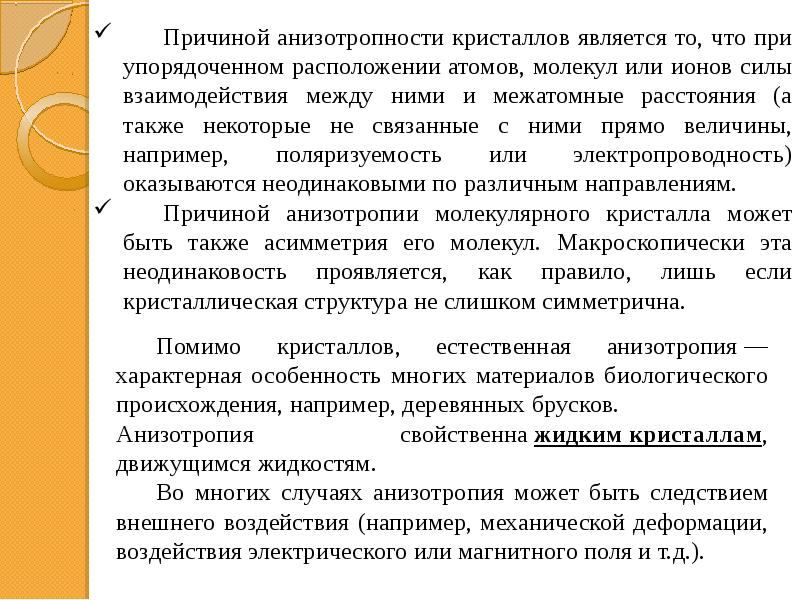

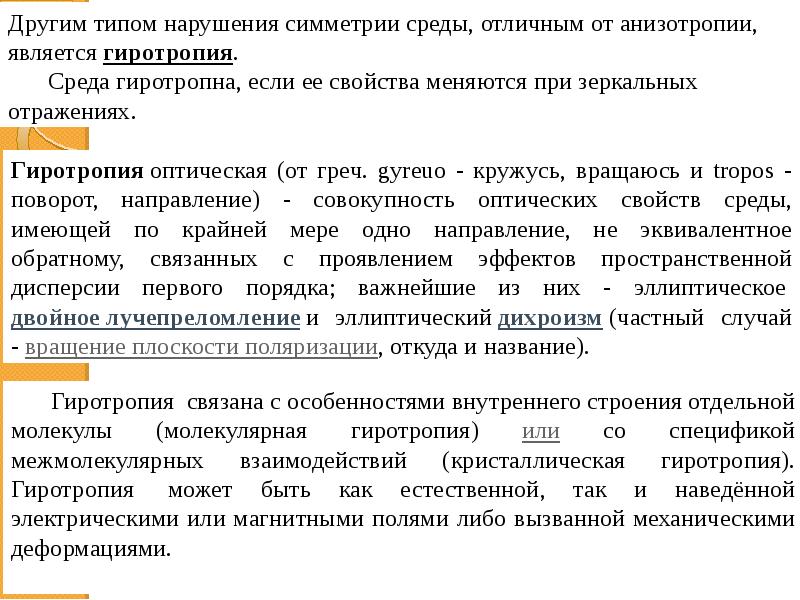

Упорядоченное размещение в пространстве вектора напряжённости электрического поля называется поляризацией электромагнитной волны В случае произвольной ориентации вектора Е в плоскости ХОУ его можно разложить на два составляющие Ех и Еу:

Слайд 4

Описание слайда:

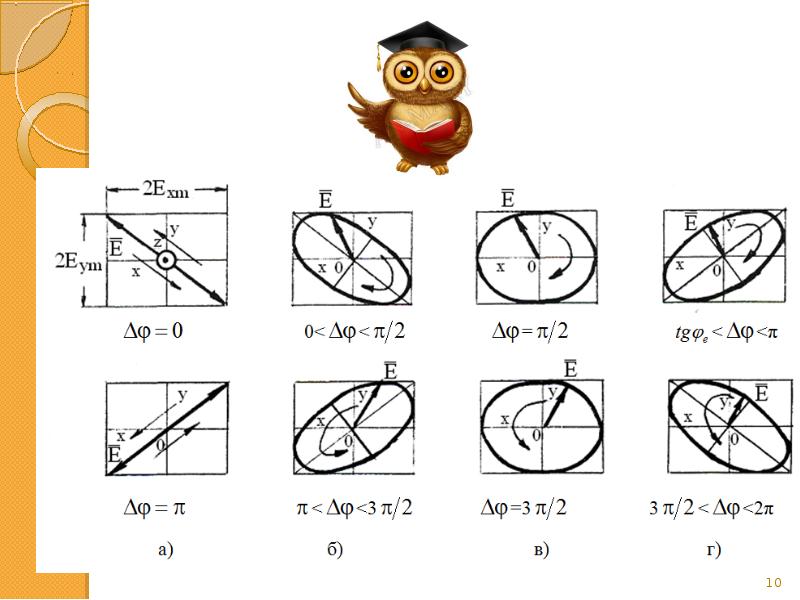

В плоскости z=const за время равное периоду колебаний конец вектора Е описывает замкнутую кривую которая, в зависимости от соотношения амплитуд и начальных фаз его составляющих Ех Еу, может выстраиваться в прямую линию, а также быть окружностью или эллипсом. В плоскости z=const за время равное периоду колебаний конец вектора Е описывает замкнутую кривую которая, в зависимости от соотношения амплитуд и начальных фаз его составляющих Ех Еу, может выстраиваться в прямую линию, а также быть окружностью или эллипсом. Соответственно, плоская волна будет иметь виды поляризации линейную круговую эллиптическую

Слайд 5

Описание слайда:

Эллиптическая поляризация Эллиптически поляризованной называют волну, у которой вектор Е в любой точке пространства вращается, описывая за время одного периода Т своим концом эллипс.

Слайд 6

Описание слайда:

В зависимости от направления вращения конца вектора относительно направления распространения волны (если смотреть в направлении ее распространения) во времени в фиксированной точке пространства различают поляризацию правого (по часовой стрелке) и левого (против часовой стрелки) вращения В зависимости от направления вращения конца вектора относительно направления распространения волны (если смотреть в направлении ее распространения) во времени в фиксированной точке пространства различают поляризацию правого (по часовой стрелке) и левого (против часовой стрелки) вращения

Слайд 7

Описание слайда:

Круговая поляризация При круговой поляризации волны вектор Е в любой точке пространства равномерно вращается, описывая за время одного периода Т своим концом окружность.

Слайд 8

Описание слайда:

В зависимости от направления вращения конца вектора относительно направления распространения волны во времени в фиксированной точке пространства различают поляризацию правого (по часовой стрелке) и левого (против часовой стрелки) вращения В зависимости от направления вращения конца вектора относительно направления распространения волны во времени в фиксированной точке пространства различают поляризацию правого (по часовой стрелке) и левого (против часовой стрелки) вращения

Слайд 9

Описание слайда:

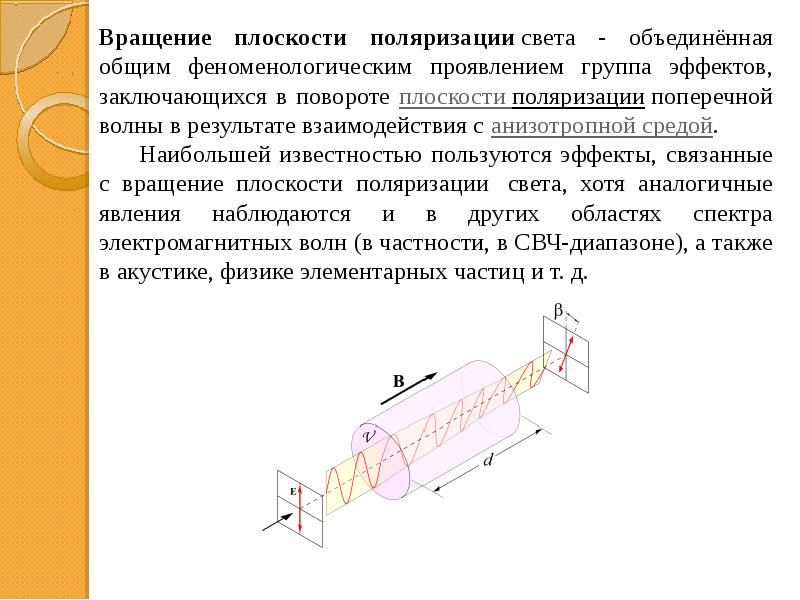

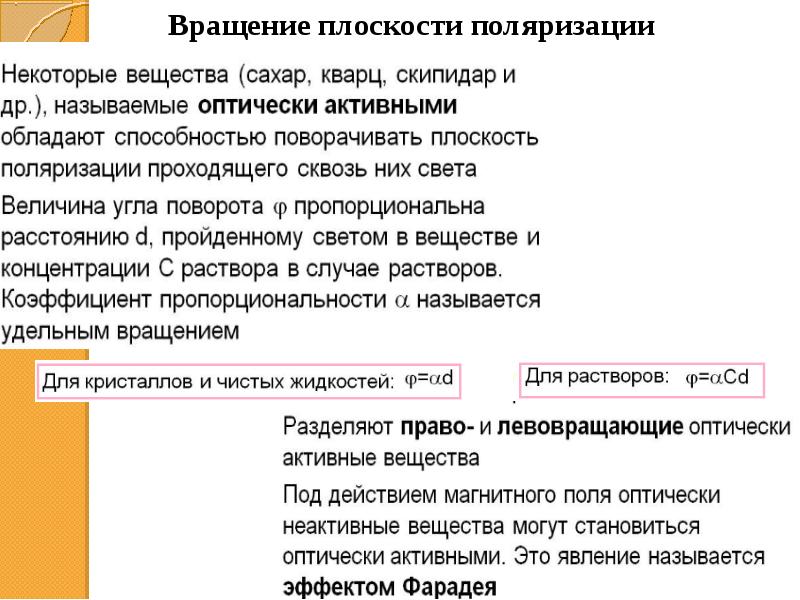

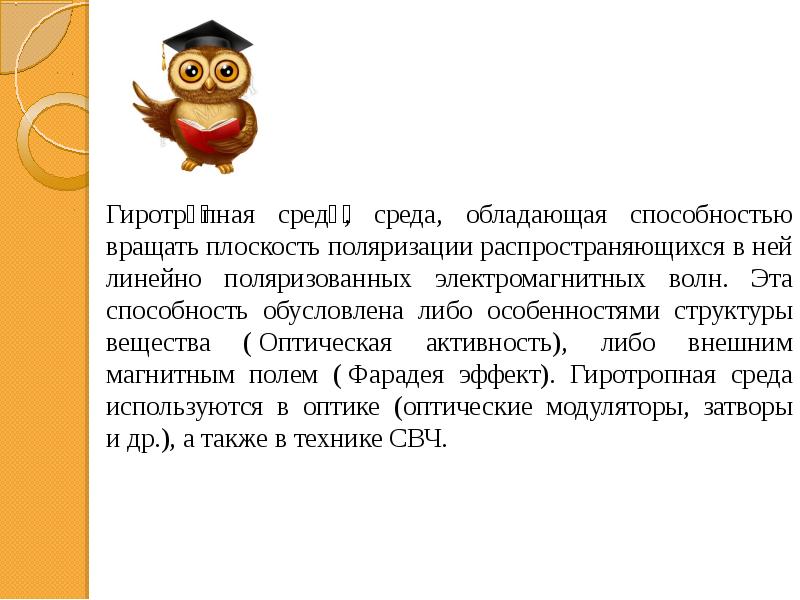

Линейная поляризация Линейно поляризованной называют волну, у которой направление вектора Е остается неизменным в пространстве с течением времени, при этом в фиксированной точке пространства конец вектора Е за период колебаний совершает возвратно-поступательное движение по прямой линии, перпендикулярной направлению распространения Плоскость поляризации линейно поляризованной волны в каждой точке пространства не изменяет своего положения с течением времени.

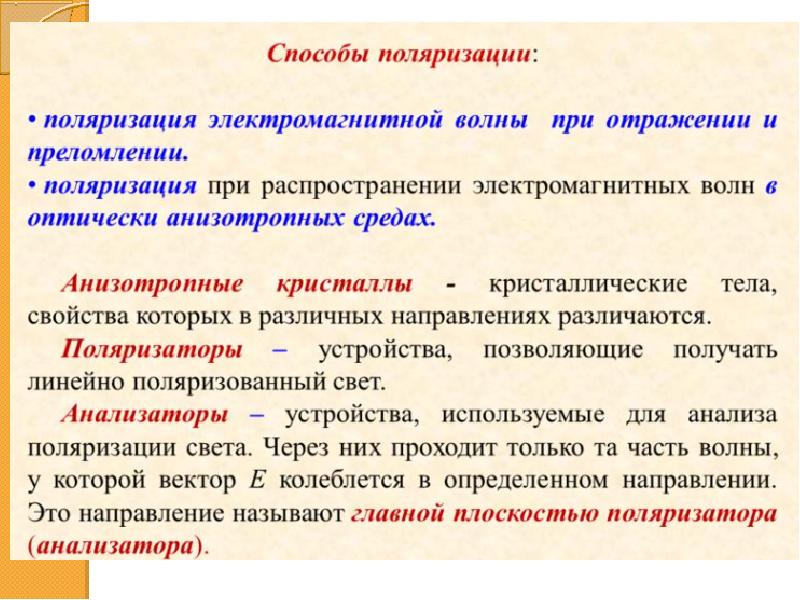

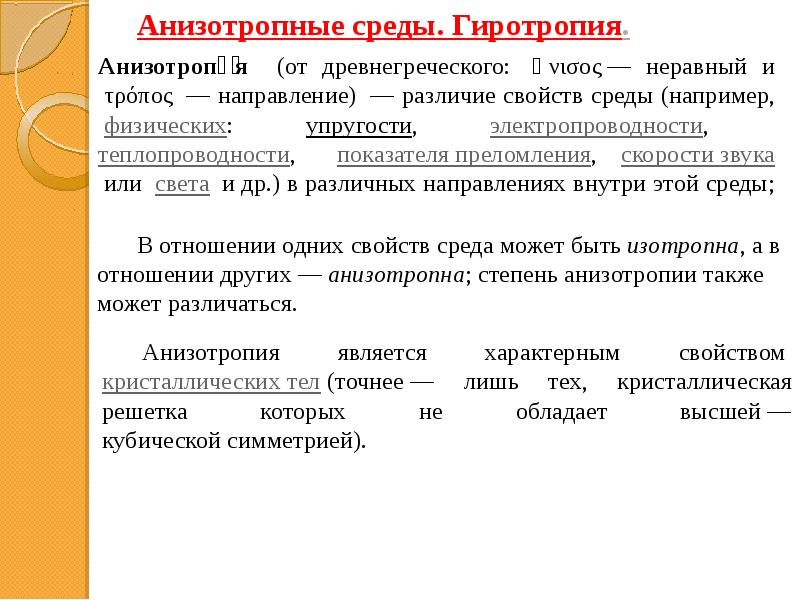

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

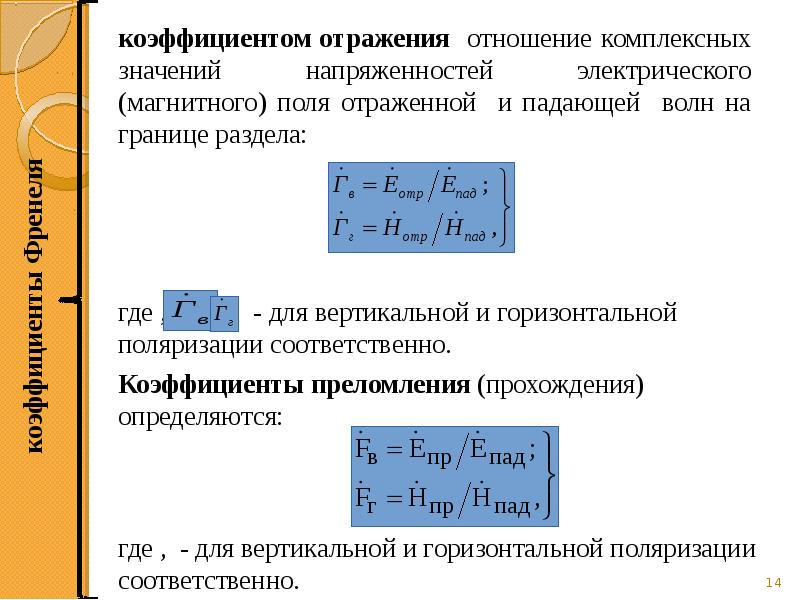

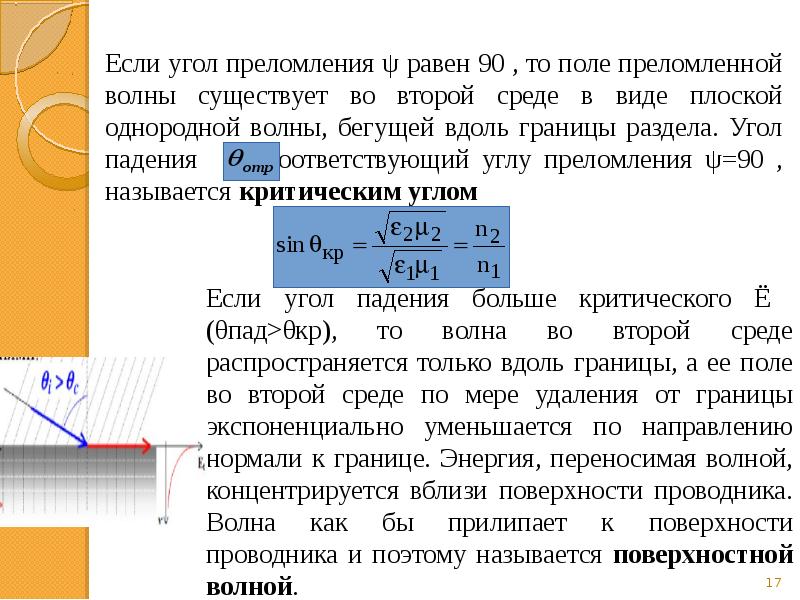

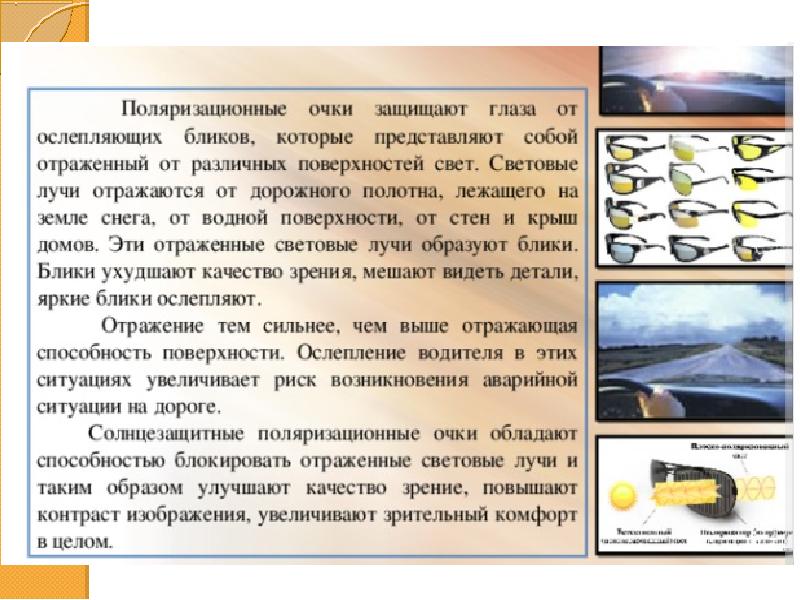

Отражение и преломление плоских электромагнитных волн Падение плоской волны на плоскую границу раздела, которую можно считать бесконечно протяженной (практически с размерами, намного превышающими λ). Эти условия относятся к приближениям геометрической оптики и позволяют рассматривать электромагнитные волны в виде лучей.

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

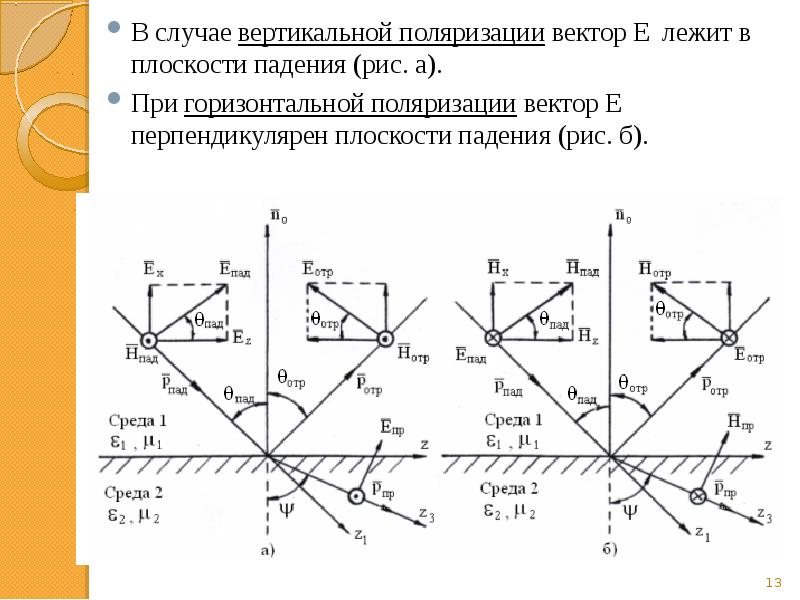

В случае вертикальной поляризации вектор Е лежит в плоскости падения (рис. а). В случае вертикальной поляризации вектор Е лежит в плоскости падения (рис. а). При горизонтальной поляризации вектор Е перпендикулярен плоскости падения (рис. б).
