УЧЕБНЫЕ ВОПРОСЫ 1.Устройство береговых частей железнодорожного проезда 2.Устройство переходных частей железнодорожного проезда

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

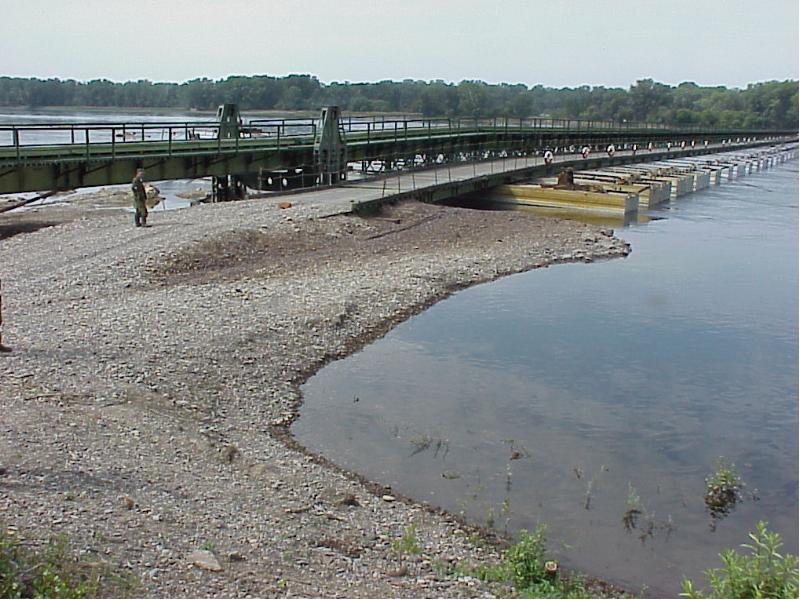

Береговая часть моста состоит из клеточного устоя, береговой опорной подушки, подъемной опоры, переходного мостика и берегового пролетного строения Береговая часть моста состоит из клеточного устоя, береговой опорной подушки, подъемной опоры, переходного мостика и берегового пролетного строения

Слайд 7

Описание слайда:

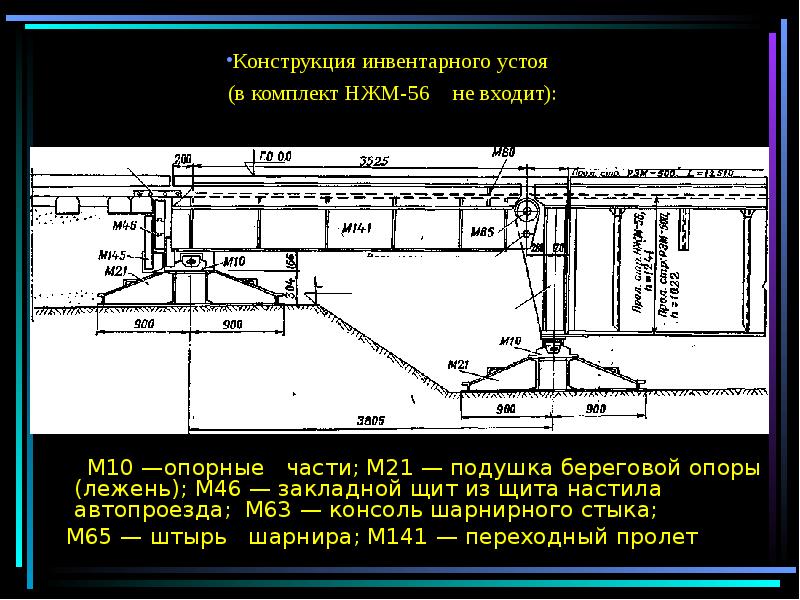

М10 —опорные части; М21 — подушка береговой опоры (лежень); М46 — закладной щит из щита настила автопроезда; М63 — консоль шарнирного стыка; М10 —опорные части; М21 — подушка береговой опоры (лежень); М46 — закладной щит из щита настила автопроезда; М63 — консоль шарнирного стыка; М65 — штырь шарнира; М141 — переходный пролет

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

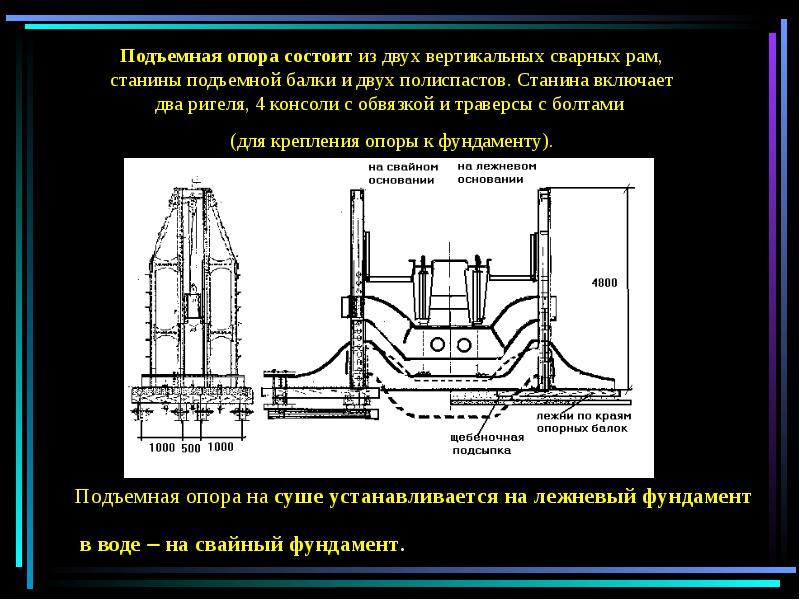

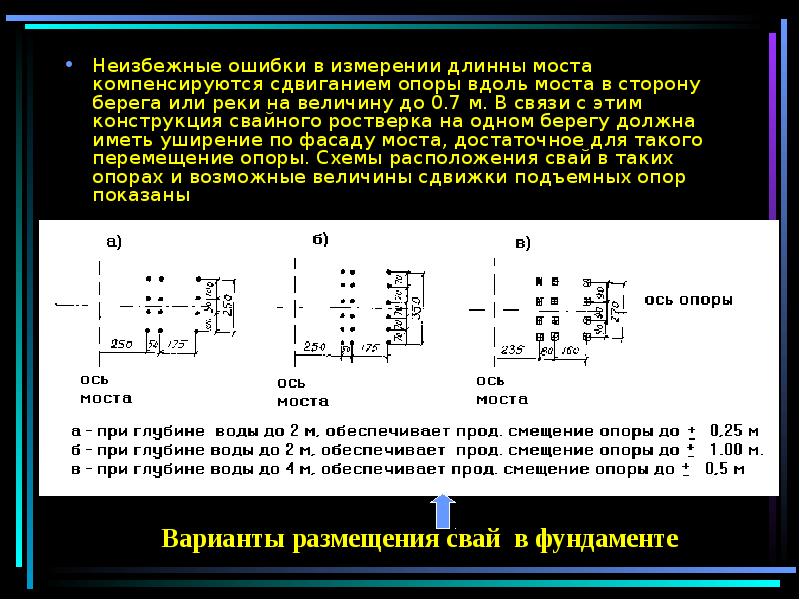

Неизбежные ошибки в измерении длинны моста компенсируются сдвиганием опоры вдоль моста в сторону берега или реки на величину до 0.7 м. В связи с этим конструкция свайного ростверка на одном берегу должна иметь уширение по фасаду моста, достаточное для такого перемещение опоры. Схемы расположения свай в таких опорах и возможные величины сдвижки подъемных опор показаны Неизбежные ошибки в измерении длинны моста компенсируются сдвиганием опоры вдоль моста в сторону берега или реки на величину до 0.7 м. В связи с этим конструкция свайного ростверка на одном берегу должна иметь уширение по фасаду моста, достаточное для такого перемещение опоры. Схемы расположения свай в таких опорах и возможные величины сдвижки подъемных опор показаны

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

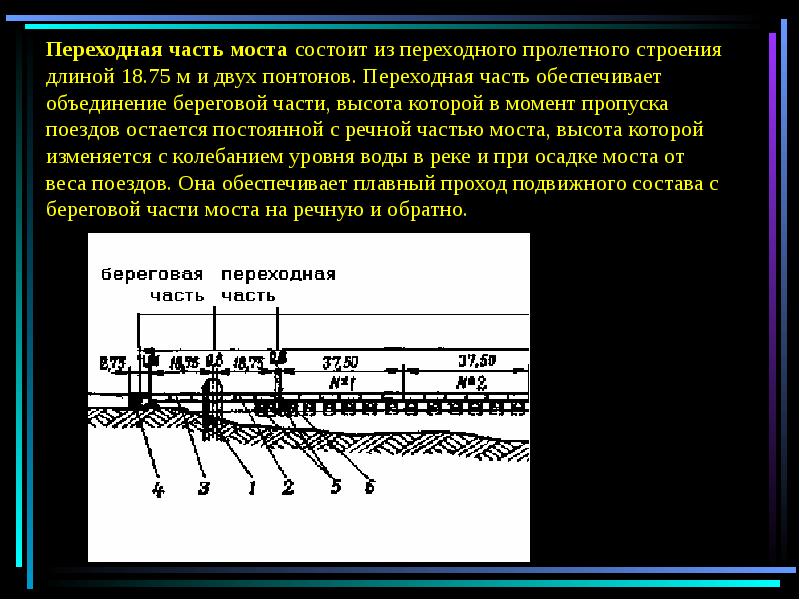

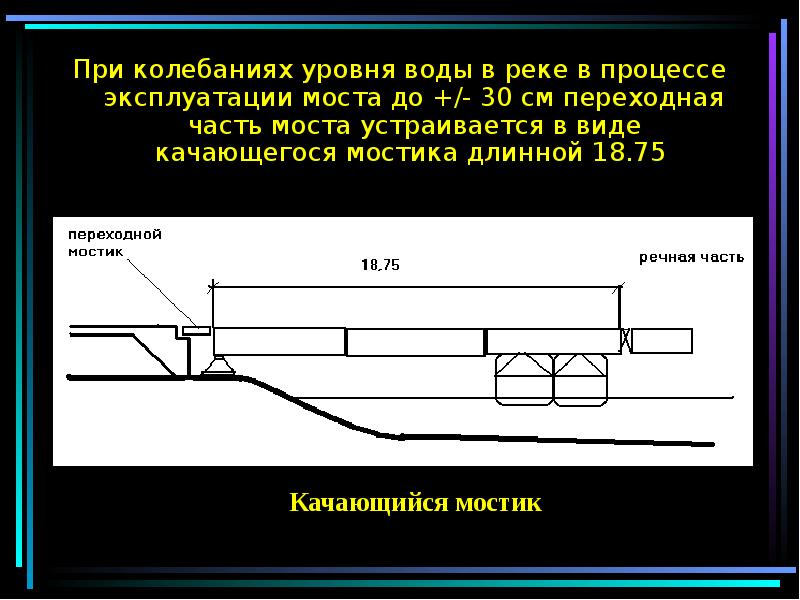

При колебаниях уровня воды в реке в процессе эксплуатации моста до +/- 30 см переходная часть моста устраивается в виде качающегося мостика длинной 18.75 При колебаниях уровня воды в реке в процессе эксплуатации моста до +/- 30 см переходная часть моста устраивается в виде качающегося мостика длинной 18.75

Слайд 14

Описание слайда:

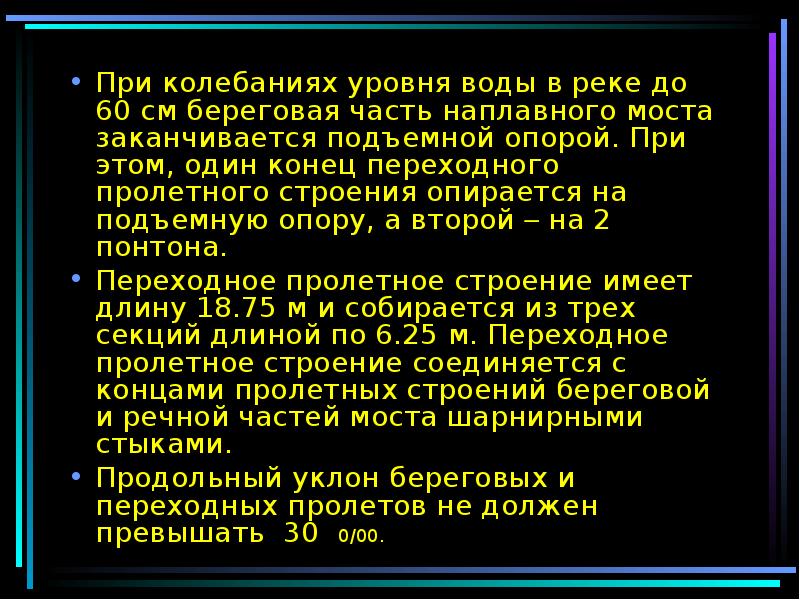

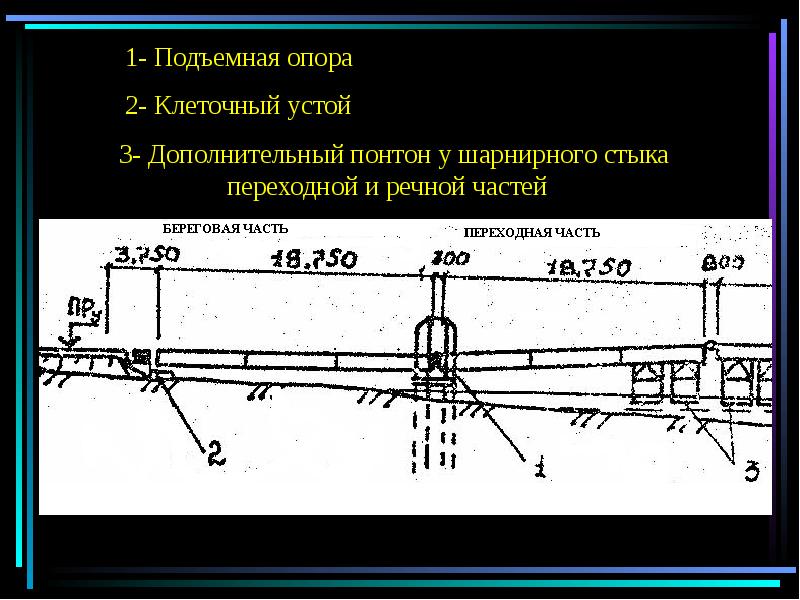

При колебаниях уровня воды в реке до 60 см береговая часть наплавного моста заканчивается подъемной опорой. При этом, один конец переходного пролетного строения опирается на подъемную опору, а второй  на 2 понтона. При колебаниях уровня воды в реке до 60 см береговая часть наплавного моста заканчивается подъемной опорой. При этом, один конец переходного пролетного строения опирается на подъемную опору, а второй  на 2 понтона. Переходное пролетное строение имеет длину 18.75 м и собирается из трех секций длиной по 6.25 м. Переходное пролетное строение соединяется с концами пролетных строений береговой и речной частей моста шарнирными стыками. Продольный уклон береговых и переходных пролетов не должен превышать 30 0/00.
