🗊Презентация Вещества и материалы, на которые нельзя подавать воду

Классы пожаров, как правило, указываются на корпусе огнетушителя пиктограммами (рис.1)

Устройство, принцип действия и техническая характеристика огнетушителей, применяемых в ЦМВ.

Основные понятия и определения. Огнетушащее вещество (ОТВ) — вещество, способное препятствовать горению благодаря своим физико-химическим свойствам. Существуют три основных принципа тушения огня: охлаждение очага горения, изолирование от поступления кислорода и ингибирование — торможение химических реакций горения.

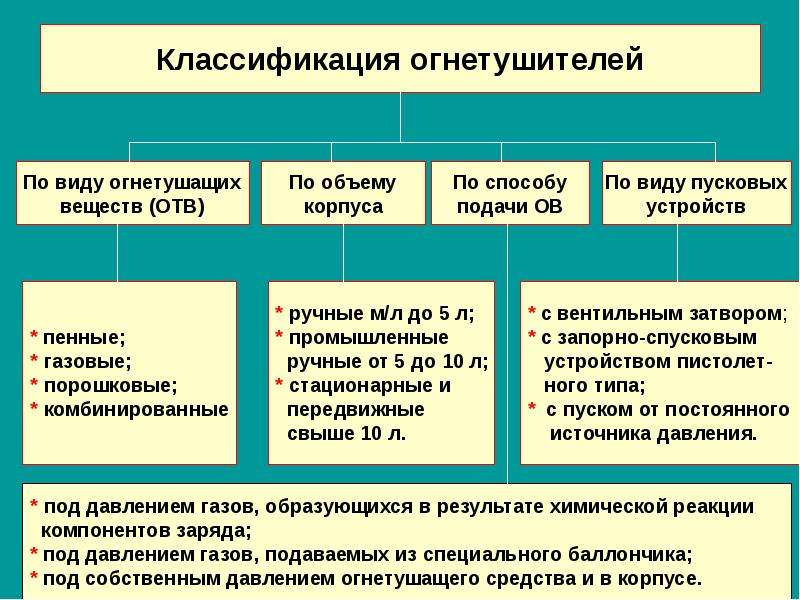

Классификация огнетушителей

По виду применяемого ОТВ огнетушители делят на: водные (ОВ) — охлаждают зону горения, а также разбавляют горючую среду водяными парами; пенные — пена, состоящая из пузырьков газа, окруженных тонкими пленками жидкости (пенообразователя), хорошо изолирует зону горения от поступления кислорода и охлаждает ее. Подразделяются на воздушно-пенные (ОВП) и химические пенные (ОХП);

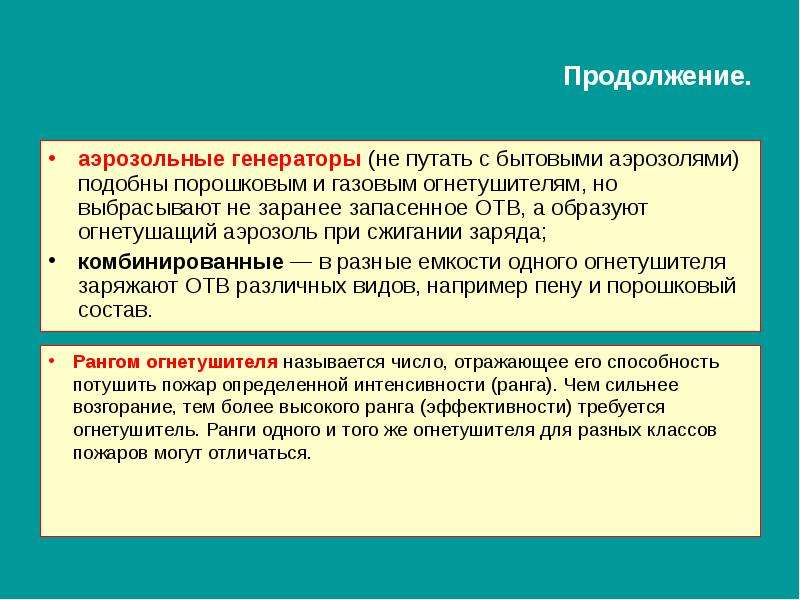

Продолжение. аэрозольные генераторы (не путать с бытовыми аэрозолями) подобны порошковым и газовым огнетушителям, но выбрасывают не заранее запасенное ОТВ, а образуют огнетушащий аэрозоль при сжигании заряда; комбинированные — в разные емкости одного огнетушителя заряжают ОТВ различных видов, например пену и порошковый состав.

Порошковые огнетушители Порошковые огнетушители с полной массой не более 20 кг применяются для тушения всех классов пожаров, обладают широким диапазоном температур эксплуатации. Они применяются для тушения возгорания нефтепродуктов, легковоспламеняющихся жидкостей и горючих материалов, а также для тушения возгорания электроустановок, находящихся под напряжением до 1000 В

Порошковый огнетушитель ОП-1 (3) (переносной)

Порошковый огнетушитель ОП- 1 (б) (переносной)

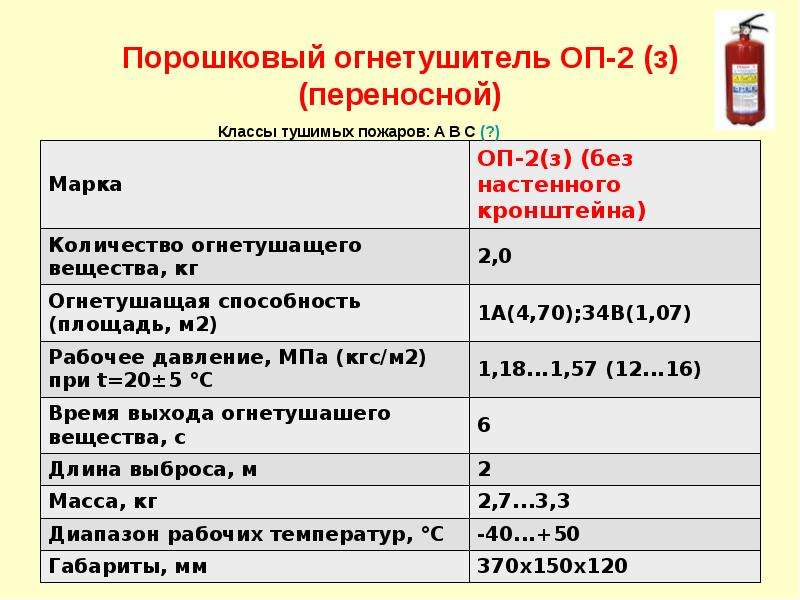

Порошковый огнетушитель ОП-2 (з) (переносной)

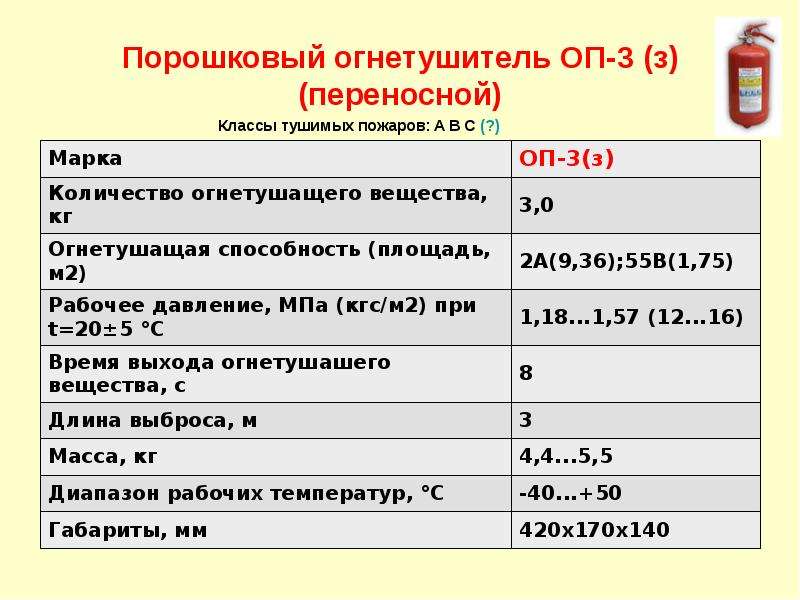

Порошковый огнетушитель ОП-3 (з) (переносной)

Порошковый огнетушитель ОП-4 (з) (переносной)

Порошковый огнетушитель ОП- 5 (з) (переносной)

Порошковый огнетушитель ОП- 8 (з) (переносной)

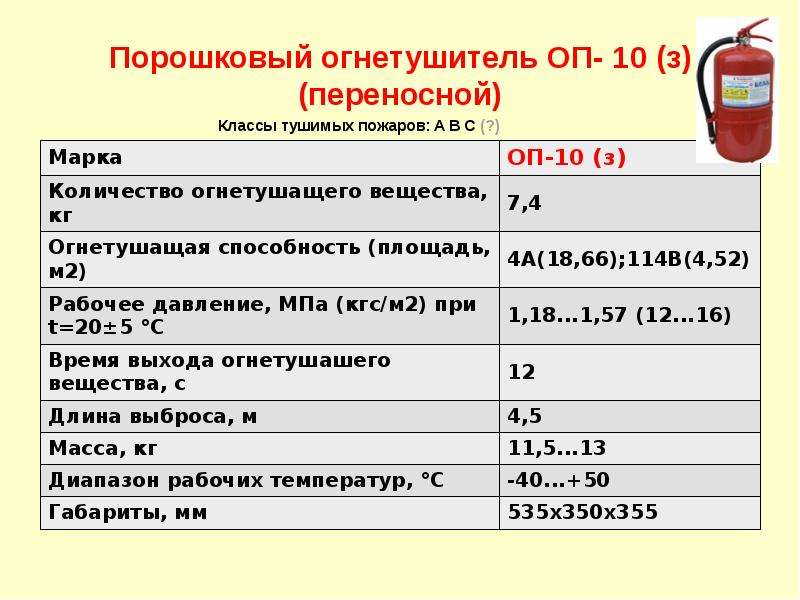

Порошковый огнетушитель ОП- 10 (з) (переносной)

Устройство порошкового огнетушителя

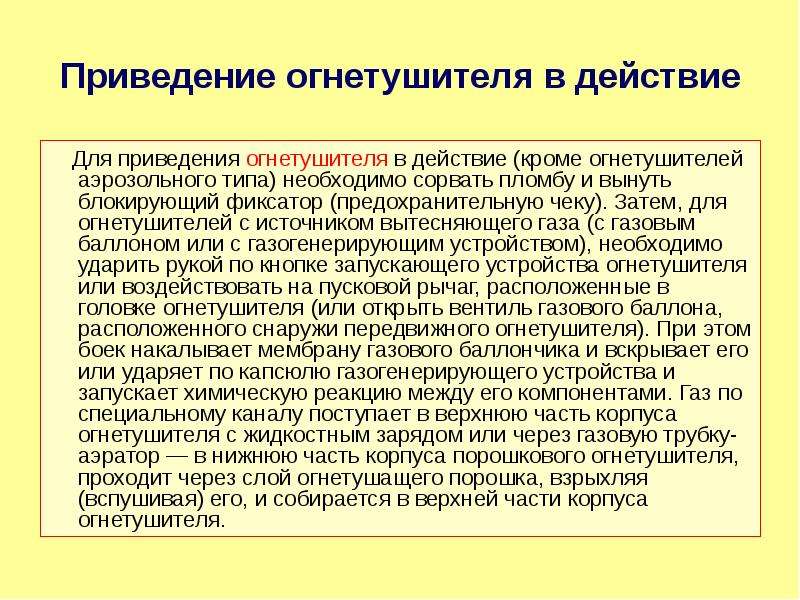

Приведение огнетушителя в действие Для приведения огнетушителя в действие (кроме огнетушителей аэрозольного типа) необходимо сорвать пломбу и вынуть блокирующий фиксатор (предохранительную чеку). Затем, для огнетушителей с источником вытесняющего газа (с газовым баллоном или с газогенерирующим устройством), необходимо ударить рукой по кнопке запускающего устройства огнетушителя или воздействовать на пусковой рычаг, расположенные в головке огнетушителя (или открыть вентиль газового баллона, расположенного снаружи передвижного огнетушителя). При этом боек накалывает мембрану газового баллончика и вскрывает его или ударяет по капсюлю газогенерирующего устройства и запускает химическую реакцию между его компонентами. Газ по специальному каналу поступает в верхнюю часть корпуса огнетушителя с жидкостным зарядом или через газовую трубку-аэратор — в нижнюю часть корпуса порошкового огнетушителя, проходит через слой огнетушащего порошка, взрыхляя (вспушивая) его, и собирается в верхней части корпуса огнетушителя.

Приведение в действие порошкового огнетушителя с газовым источником давления

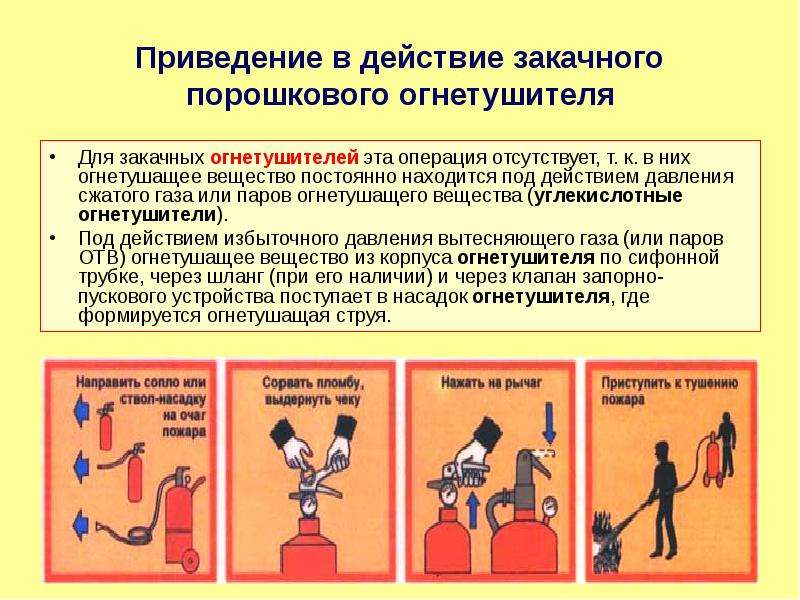

Приведение в действие закачного порошкового огнетушителя Для закачных огнетушителей эта операция отсутствует, т. к. в них огнетушащее вещество постоянно находится под действием давления сжатого газа или паров огнетушащего вещества (углекислотные огнетушители). Под действием избыточного давления вытесняющего газа (или паров ОТВ) огнетушащее вещество из корпуса огнетушителя по сифонной трубке, через шланг (при его наличии) и через клапан запорно-пускового устройства поступает в насадок огнетушителя, где формируется огнетушащая струя.

Порошковый огнетушитель ОП- 50 (з) (передвижной)

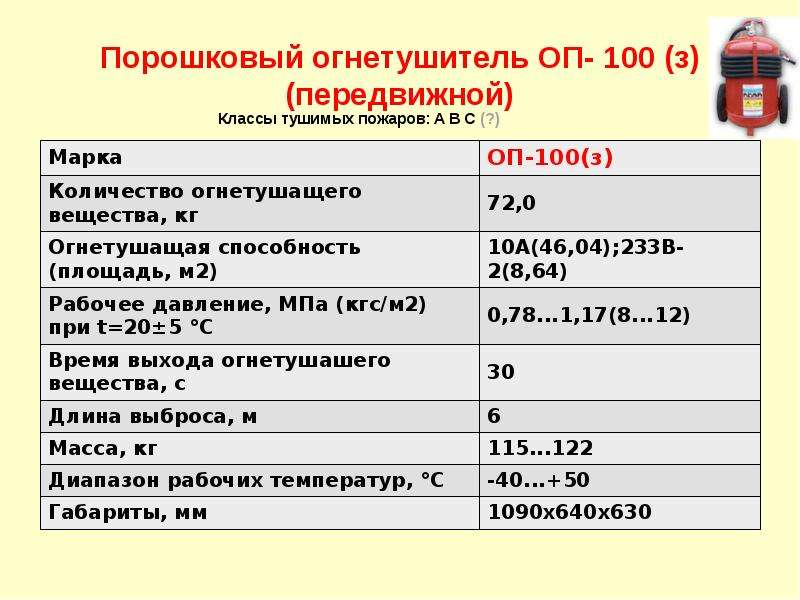

Порошковый огнетушитель ОП- 100 (з) (передвижной)

Углекислотные огнетушители 1.1 Углекислотный огнетушитель (ОУ) предназначен для защиты объектов народного хозяйства, укомплектования транспортных средств, в бытовых условиях в качестве первичных средств тушения пожаров класса В - горючих жидкостей или плавящихся твердых тел, Е - электрооборудования, находящегося под напряжением до 1000 В. Действие углекислотного огнетушителя (ОУ) основано на том, чтобы прекратить доступ воздуха к источнику возгорания. Такой огнетушитель (ОУ) незаменим в лакокрасочных цехах и на промышленных предприятиях.

Технические характеристики углекислотных огнетушителей

Приведение в действие передвижного углекислотного огнетушителя

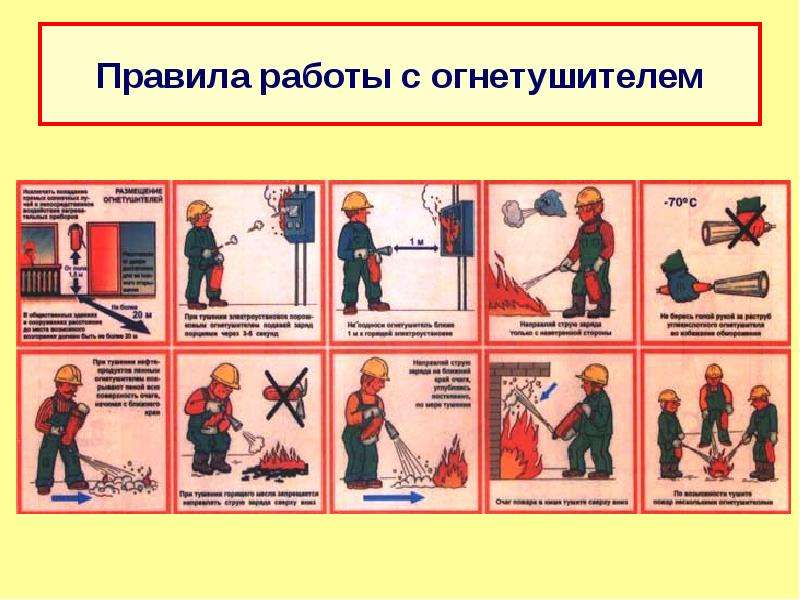

Правила работы с огнетушителем

Аэрозольный генератор Принципиально иную конструкцию имеет аэрозольный генератор (рис. 4), используемый в автономных системах пожаротушения (см. ниже). Его корпус делится на две полости. В одной из них расположен заряд и электровоспламенитель. Вторая полость заполнена охладителем, гасящим пламя, возникающее при горении заряда. Сгорая, заряд выделяет большое количество аэрозоля (активного гидрооксида калия), который, пройдя через охладитель (теплопоглощающие гранулы), выбрасывается в зону очага пожара в виде густого дымного облака. Генератор приводится в действие замыканием электроцепи воспламенителя, воспламенением огнепроводного шнура либо капсюлем, срабатывающим при дерганье за кольцо.
