Вы можете ознакомиться и скачать презентацию на тему Виды проецирования в начертательной геометрии. Комплексный чертеж. Доклад-сообщение содержит 18 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Метод проецирования В начертательной геометрии изображения получают методом проецирования (от латинского projectio – бросание вперед). Проекция – это отображение образа (предмета) на плоскость проекций. Идею метода можно рассмотреть на примере проецирования любого образа. Спроецируем призму. Методы проецирования подразделяют на центральное и параллельное.

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

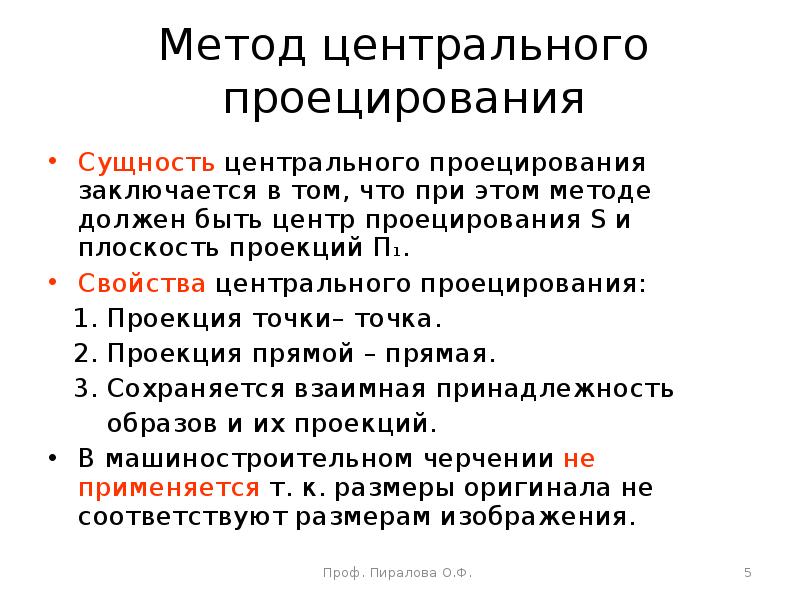

Метод центрального проецирования Сущность центрального проецирования заключается в том, что при этом методе должен быть центр проецирования S и плоскость проекций П1. Свойства центрального проецирования: 1. Проекция точки– точка. 2. Проекция прямой – прямая. 3. Сохраняется взаимная принадлежность образов и их проекций. В машиностроительном черчении не применяется т. к. размеры оригинала не соответствуют размерам изображения.

Слайд 6

Описание слайда:

Примеры центрального проецирования

Слайд 7

Описание слайда:

Метод параллельного проецирования Является частным случаем центрального проецирования в котором центр проецирования S удален в бесконечность и проецирующие прямые в этом случае принимаются за параллельные. Подразделяется на : 1. Косоугольное; 2. Прямоугольное (ортогональное)

Слайд 8

Описание слайда:

Свойства параллельного проецирования При параллельном проецировании сохраняются следующие свойства: 1. Проекция точки есть точка. 2. Проекция прямой есть прямая. 3. Сохраняется взаимная принадлежность образов и их проекций (если точка принадлежит линии, то ее ортогональные проекции принадлежат соответствующим проекциям линии). 4. Сохраняется простое отношение трех точек.

Слайд 9

Описание слайда:

Примеры параллельного проецирования точки и плоскости

Слайд 10

Описание слайда:

Метод ортогонального проецирования Широко применяется в инженерной практике. Сущность этого метода в том, что направление проецирования перпендикулярно плоскостям проекций.

Слайд 11

Описание слайда:

Пример ортогонального проецирования

Слайд 12

Описание слайда:

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Таблица знаков координат в октантах

Слайд 15

Описание слайда:

Чертеж Проекционным чертежом называют такое графическое изображение предмета, которое построено по законам метода проецирования и отвечает требованию обратимости. Обратимость изображения дает возможность восстановить (реконструировать предмет в пространстве) с точностью до всех его позиционных и метрических свойств. К позиционным относят свойства, которые связаны с вопросами относительного расположения. Метрическими считаются свойства фигур, связанные с вопросами измерения длин, расстояний, углов, площадей и т.д.. Чертеж должен быть наглядным.

Слайд 16

Описание слайда:

Преобразование пространственного чертежа в плоский Осуществляется путем совмещения горизонтальной П1 и профильной П3 плоскостей проекций с фронтальной П2. Для этого П1 поворачиваем на 90 градусов вокруг оси Х в направлении движения часовой стрелки, а П3 вправо вокруг оси Z.

Слайд 17

Описание слайда:

Комплексный чертеж КЧ – это ортогональное отображение предмета на 2 или 3 взаимно перпендикулярные плоскости проекций, развернутые до плоскости чертежа(П2).
