Содержание ▲

Вы можете ознакомиться и скачать презентацию на тему Введение. Общие сведения об изображениях. Доклад-сообщение содержит 53 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

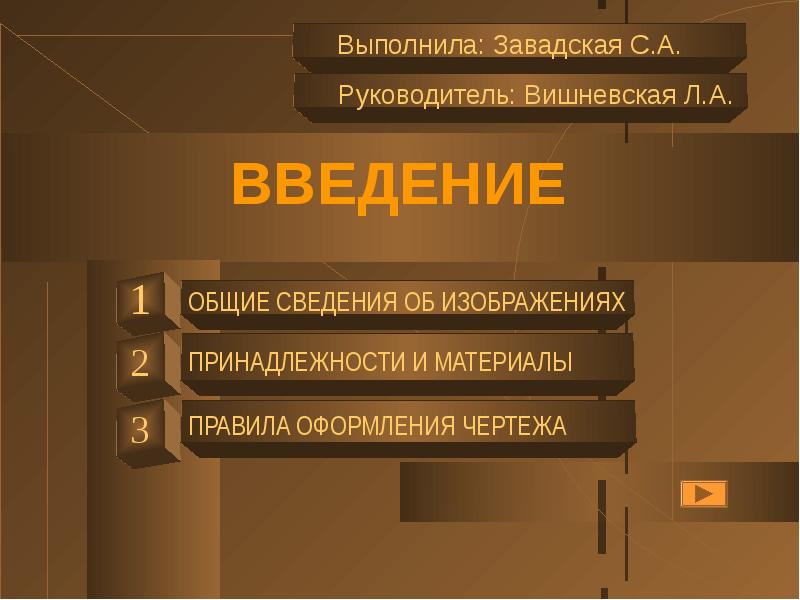

ВВЕДЕНИЕ

Слайд 2

Описание слайда:

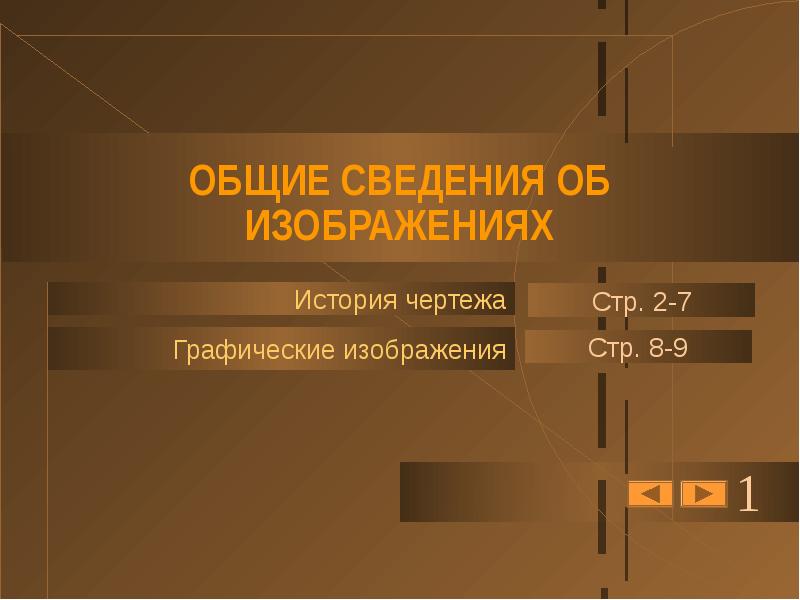

ОБЩИЕ СВЕДЕНИЯ ОБ ИЗОБРАЖЕНИЯХ

Слайд 3

Описание слайда:

История чертежа Изображения сопутствовали человеку на всех этапах его исторического развития. Еще в глубокой древности люди научились изображать различных животных, предметы быта, труда, охоты. На скалах, в пещерах найдены изображения, которым много тысяч лет. Они выполнены красками, сажей, древесным углем.

Слайд 4

Описание слайда:

История чертежа Вначале разницы между чертежом и рисунком практически не было. Появление чертежей было связано с трудовой деятельностью человека – строи-тельством укреплений, городских построек и пр. Сначала изображения выполнялись на земле в том месте, где необходимо было вести строительство. Затем их стали выполнять на камне, глиняных плитах бумаге и пр.

Слайд 5

Описание слайда:

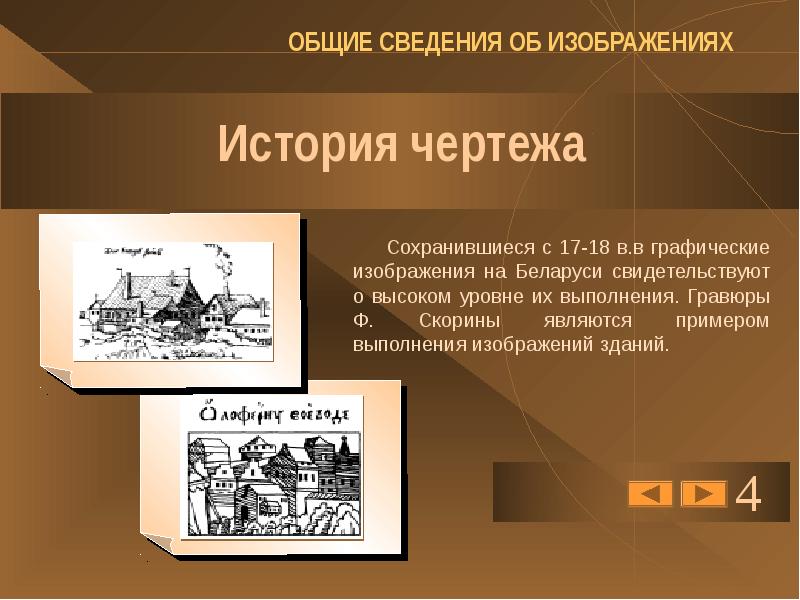

История чертежа Сохранившиеся с 17-18 в.в графические изображения на Беларуси свидетельствуют о высоком уровне их выполнения. Гравюры Ф. Скорины являются примером выполнения изображений зданий.

Слайд 6

Описание слайда:

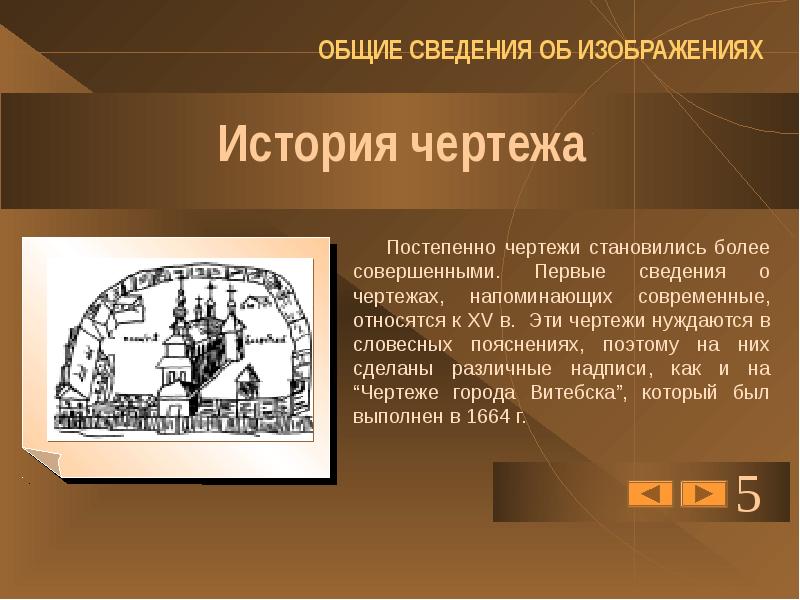

История чертежа Постепенно чертежи становились более совершенными. Первые сведения о чертежах, напоминающих современные, относятся к XV в. Эти чертежи нуждаются в словесных пояснениях, поэтому на них сделаны различные надписи, как и на “Чертеже города Витебска”, который был выполнен в 1664 г.

Слайд 7

Описание слайда:

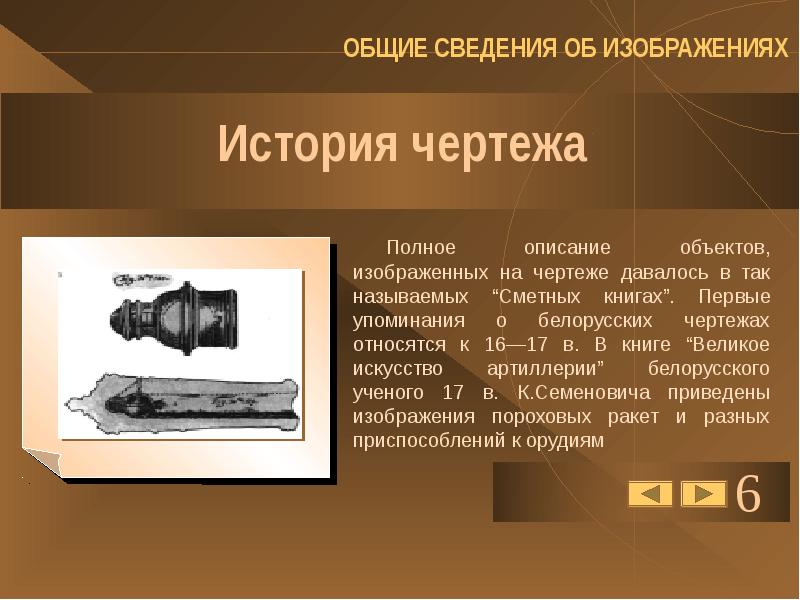

История чертежа Полное описание объектов, изображенных на чертеже давалось в так называемых “Сметных книгах”. Первые упоминания о белорусских чертежах относятся к 16—17 в. В книге “Великое искусство артиллерии” белорусского ученого 17 в. К.Семеновича приведены изображения пороховых ракет и разных приспособлений к орудиям

Слайд 8

Описание слайда:

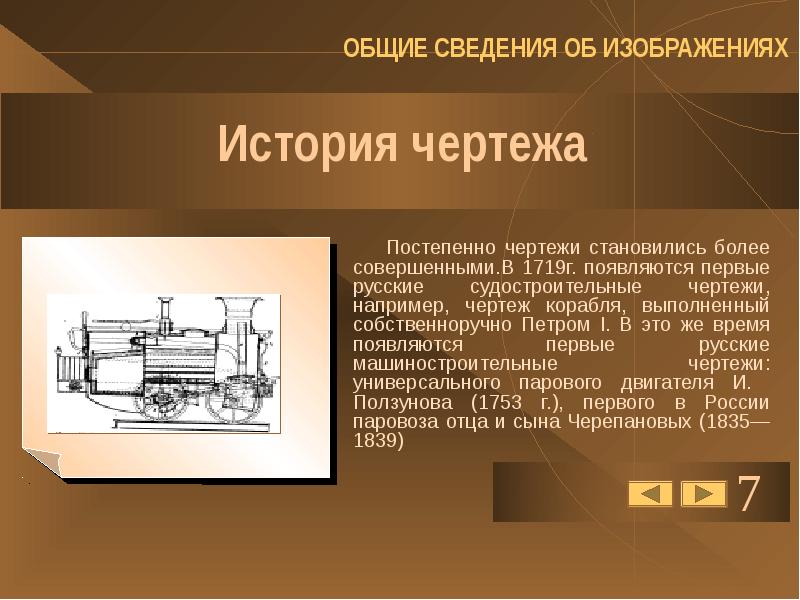

История чертежа Постепенно чертежи становились более совершенными.В 1719г. появляются первые русские судостроительные чертежи, например, чертеж корабля, выполненный собственноручно Петром I. В это же время появляются первые русские машиностроительные чертежи: универсального парового двигателя И. Ползунова (1753 г.), первого в России паровоза отца и сына Черепановых (1835—1839)

Слайд 9

Описание слайда:

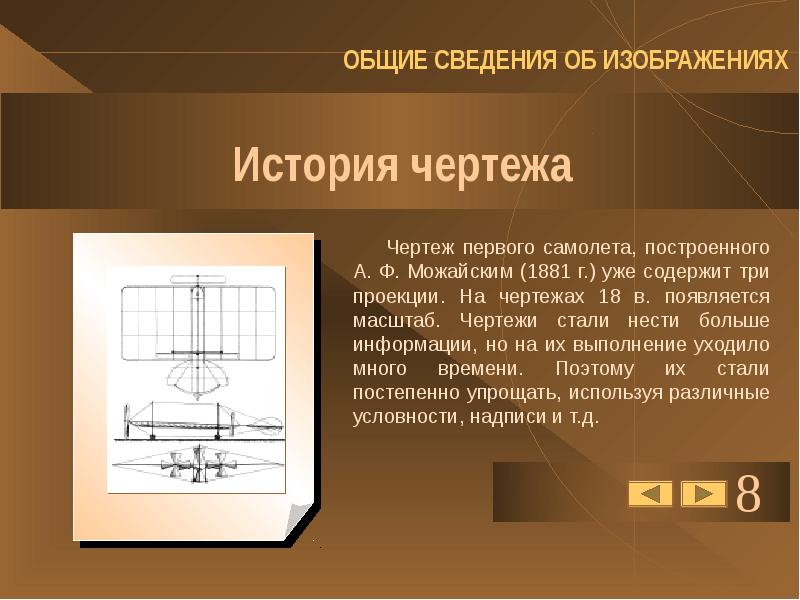

История чертежа Чертеж первого самолета, построенного А. Ф. Можайским (1881 г.) уже содержит три проекции. На чертежах 18 в. появляется масштаб. Чертежи стали нести больше информации, но на их выполнение уходило много времени. Поэтому их стали постепенно упрощать, используя различные условности, надписи и т.д.

Слайд 10

Описание слайда:

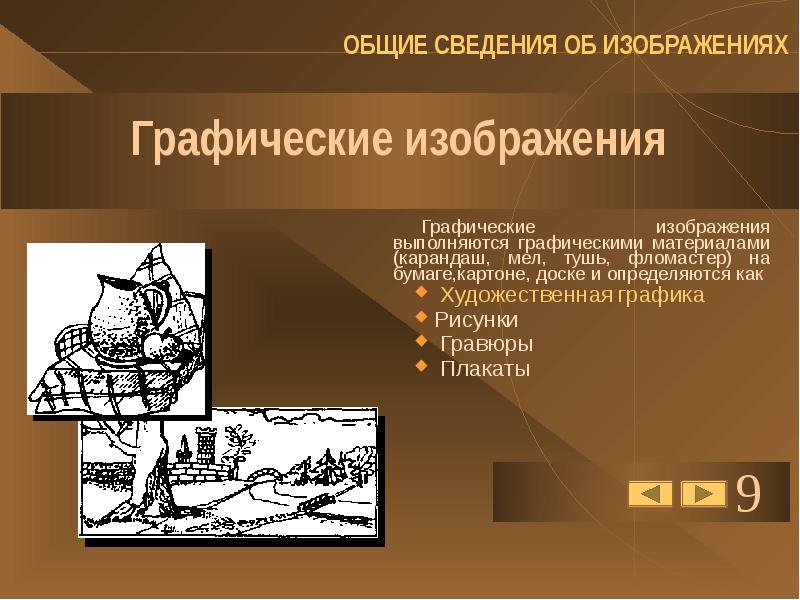

Графические изображения Графические изображения выполняются графическими материалами (карандаш, мел, тушь, фломастер) на бумаге,картоне, доске и определяются как Художественная графика Рисунки Гравюры Плакаты

Слайд 11

Описание слайда:

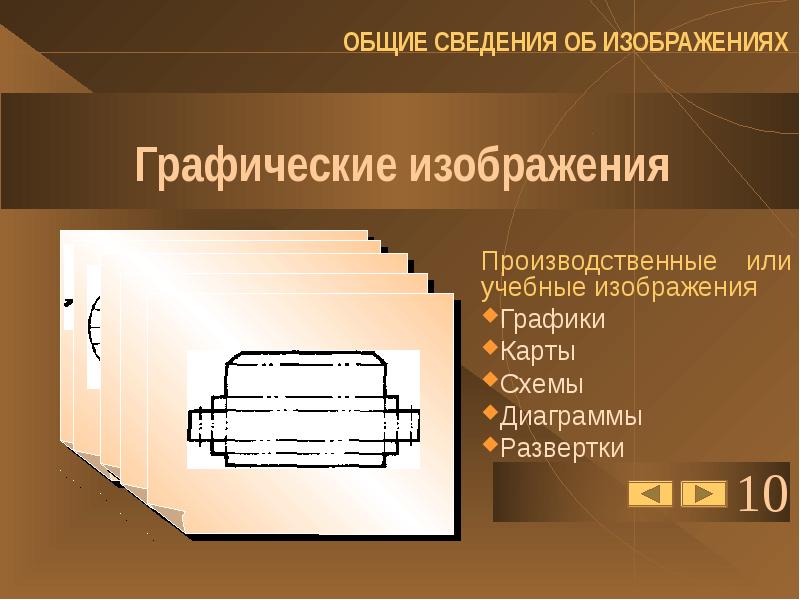

Графические изображения Производственные или учебные изображения Графики Карты Схемы Диаграммы Развертки

Слайд 12

Описание слайда:

Графические изображения На производстве широко используют такой вид технической графики как чертежи. Чертеж--это графический документ, который определяет конструкцию того или иного изделия и содержащий сведения, необходимые для его разработки, изготовления,контроля,монтажа,эксплуатации и ремонта.

Слайд 13

Описание слайда:

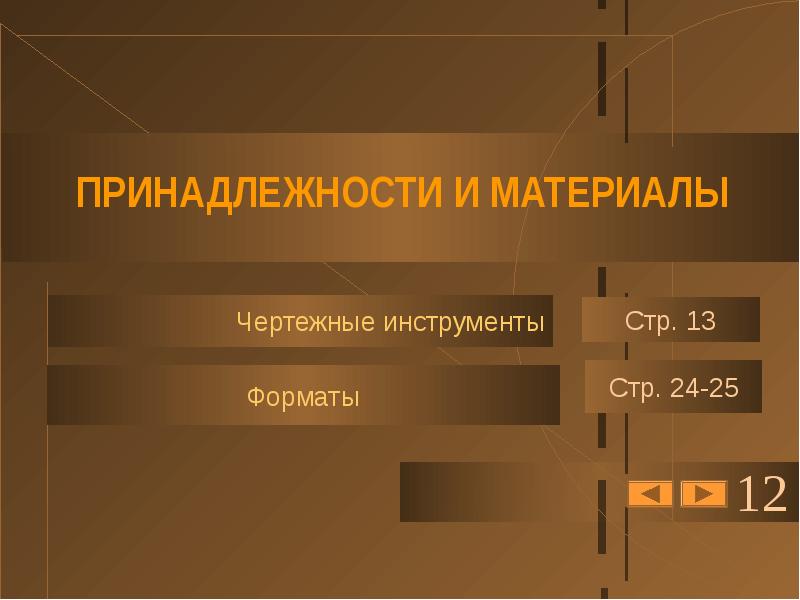

ПРИНАДЛЕЖНОСТИ И МАТЕРИАЛЫ

Слайд 14

Описание слайда:

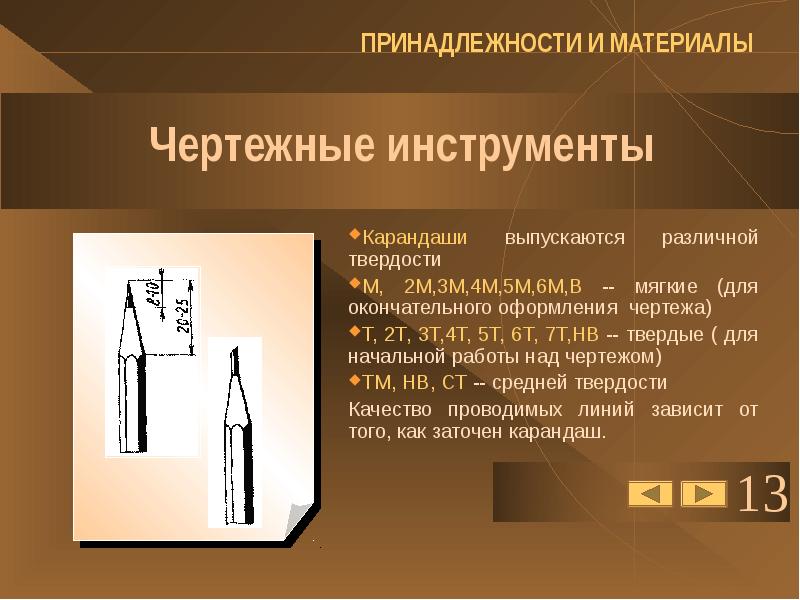

Чертежные инструменты Карандаши выпускаются различной твердости М, 2М,3М,4М,5М,6М,В -- мягкие (для окончательного оформления чертежа) Т, 2Т, 3Т,4Т, 5Т, 6Т, 7Т,НВ -- твердые ( для начальной работы над чертежом) ТМ, НВ, СТ -- средней твердости Качество проводимых линий зависит от того, как заточен карандаш.

Слайд 15

Описание слайда:

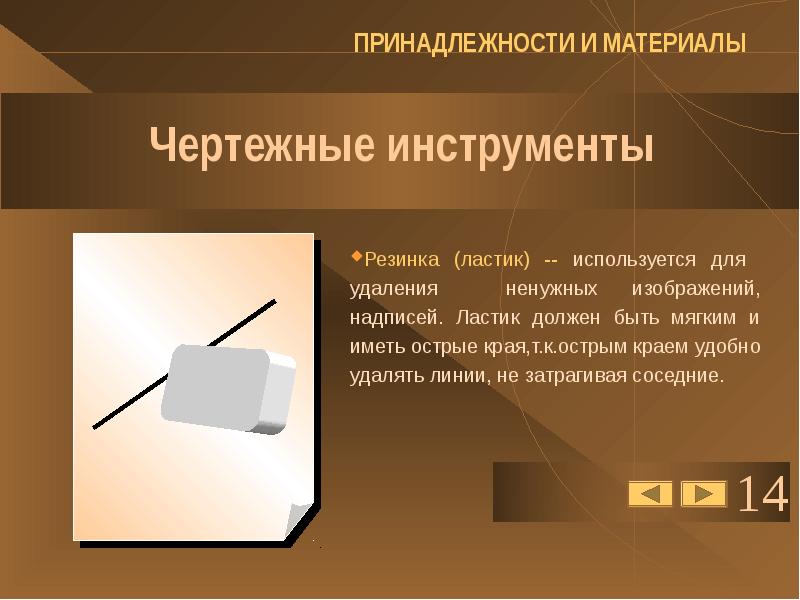

Чертежные инструменты Резинка (ластик) -- используется для удаления ненужных изображений, надписей. Ластик должен быть мягким и иметь острые края,т.к.острым краем удобно удалять линии, не затрагивая соседние.

Слайд 16

Описание слайда:

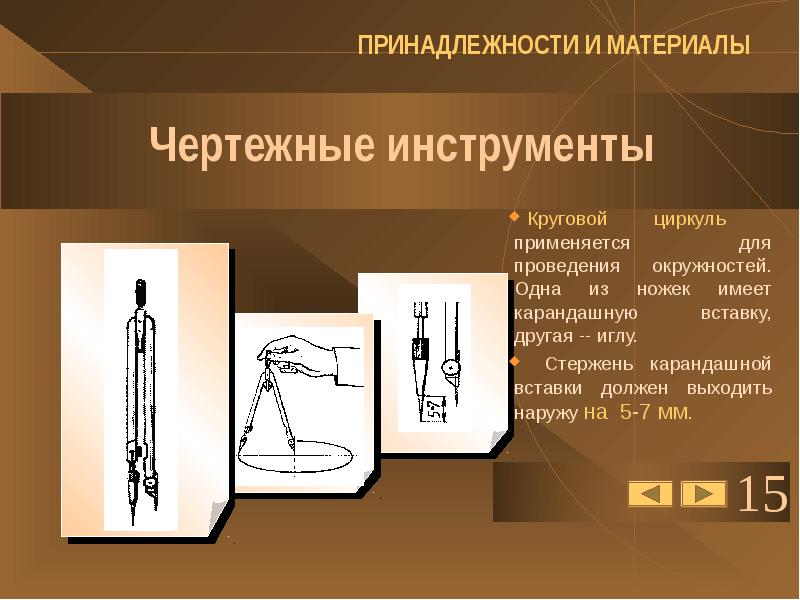

Чертежные инструменты Круговой циркуль применяется для проведения окружностей. Одна из ножек имеет карандашную вставку, другая -- иглу. Стержень карандашной вставки должен выходить наружу на 5-7 мм.

Слайд 17

Описание слайда:

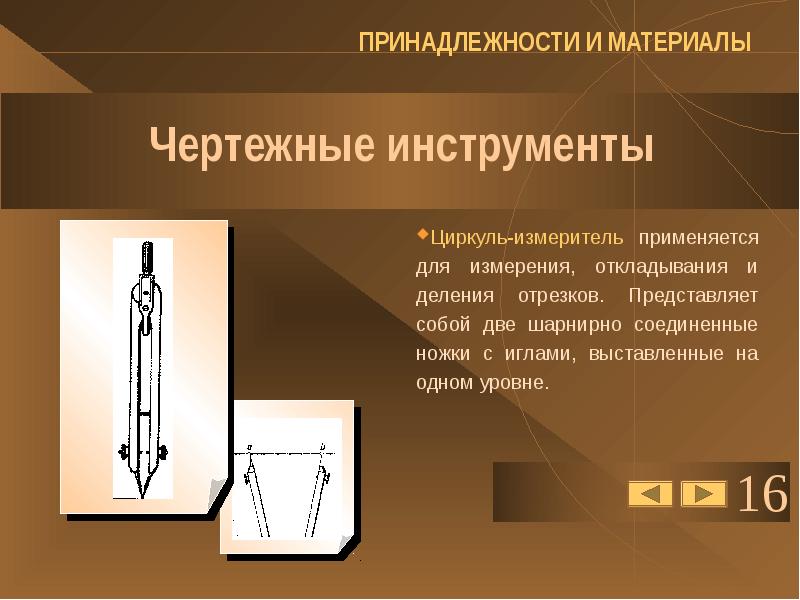

Чертежные инструменты Циркуль-измеритель применяется для измерения, откладывания и деления отрезков. Представляет собой две шарнирно соединенные ножки с иглами, выставленные на одном уровне.

Слайд 18

Описание слайда:

Чертежные инструменты Угольники с углами 90 45 45 и с углами 90, 30, 60 отдельно или вместе с линейкой применяют для проведения различных линий и построения углов.

Слайд 19

Описание слайда:

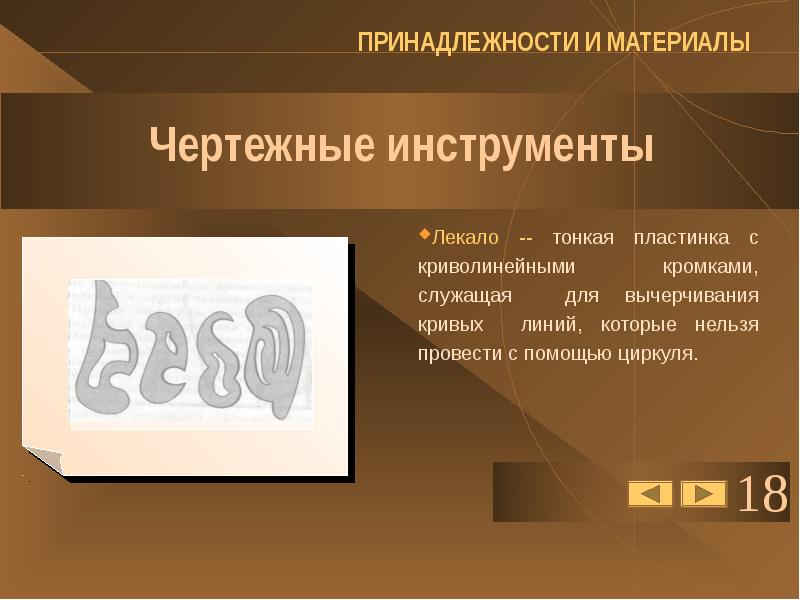

Чертежные инструменты Лекало -- тонкая пластинка с криволинейными кромками, служащая для вычерчивания кривых линий, которые нельзя провести с помощью циркуля.

Слайд 20

Описание слайда:

Форматы Формат--определенный стандартом размер листа. А0 -- 841x1189 А1-- 594x 841 А2 -- 420x594 А3-- 297x420 А4-- 210x297

Слайд 21

Описание слайда:

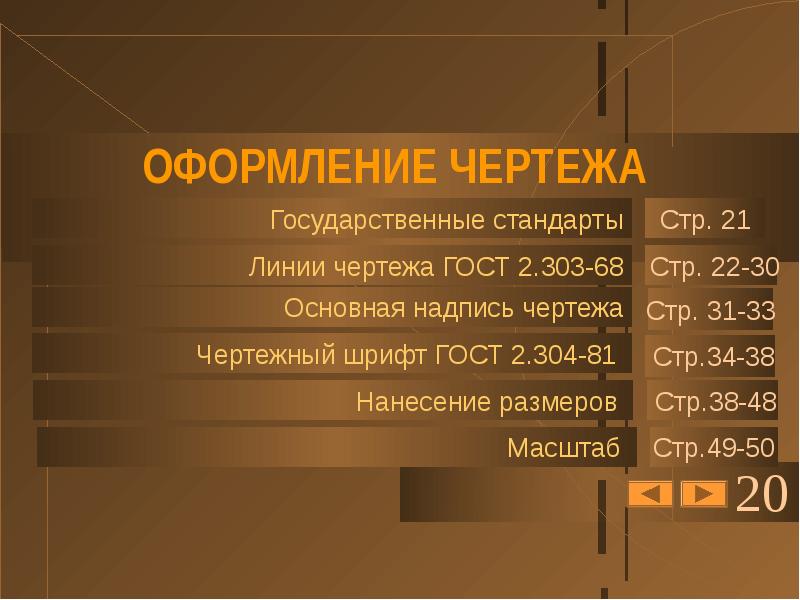

ОФОРМЛЕНИЕ ЧЕРТЕЖА

Слайд 22

Описание слайда:

Государственные стандарты При выполнении чертежей придерживаются Единой системы конструкторской документации (ЕСКД), которая устанавливает государственные стандарты (ГОСТ) или единые правила оформления конструкторских документов. В Республике Беларусь действует своя система стандартизации (СТБ).

Слайд 23

Описание слайда:

Линии чертежа ГОСТ 2.303-68 Сплошная толстая основная линия Применяется для выполнения линий видимого контура и др. Буквой S условно обозначается толщина основной линии, принимаемой за единицу. От нее зависит толщина остальных линий. Толщина линии S=0,5-1,4

Слайд 24

Описание слайда:

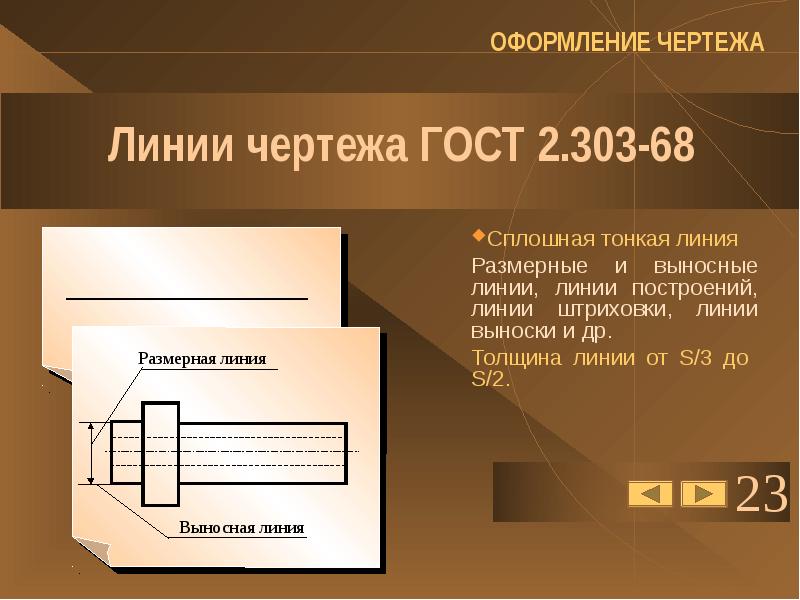

Линии чертежа ГОСТ 2.303-68 Сплошная тонкая линия Размерные и выносные линии, линии построений, линии штриховки, линии выноски и др. Толщина линии от S/3 до S/2.

Слайд 25

Описание слайда:

Линии чертежа ГОСТ 2.303-68 Штриховая линия Используется для изображения линии невидимого контура. Толщина линии S/3 до S/2

Слайд 26

Описание слайда:

Линии чертежа ГОСТ 2.303-68 Штрихпунктирная тонкая линия Применяется для изображения осевых и центровых линий. Толщина линии от S/3 до S/2

Слайд 27

Описание слайда:

Линии чертежа ГОСТ 2.303-68 Штрихпунктирная тонкая линия с двумя точками Применяется для изображения линий сгиба на развертках для изображения частей изделий в крайних или промежуточных положениях Толщина линии от S/3 до S/2.

Слайд 28

Описание слайда:

Линии чертежа ГОСТ 2.303-68 Сплошная волнистая линия Применяется для изображения линий обрыва, линии разграничения вида и разреза. Толщина линии от S/3 до S/2

Слайд 29

Описание слайда:

Линии чертежа ГОСТ 2.303-68 Разомкнутая линия Применяется для изображения места секущей плоскости при построении сечений и разрезов. Толщина линии от S до 1,5 S.

Слайд 30

Описание слайда:

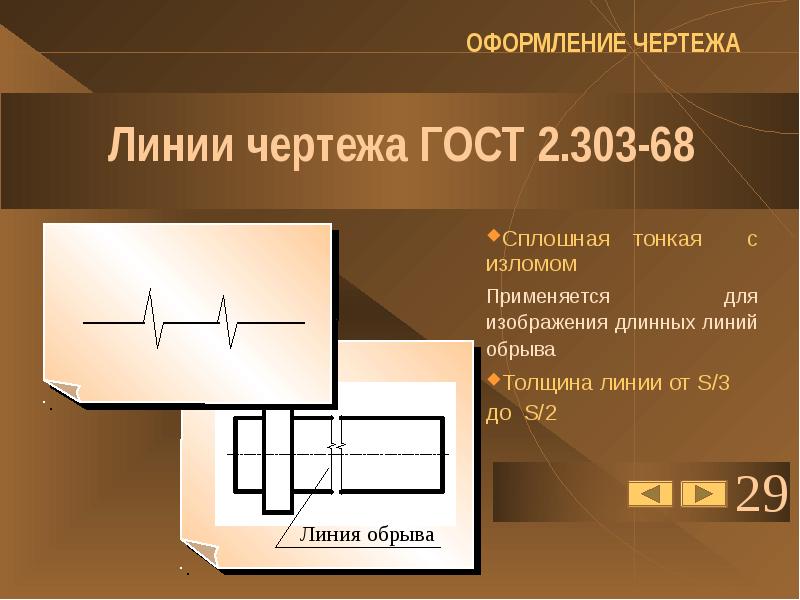

Линии чертежа ГОСТ 2.303-68 Сплошная тонкая с изломом Применяется для изображения длинных линий обрыва Толщина линии от S/3 до S/2

Слайд 31

Описание слайда:

Линии чертежа ГОСТ 2.303-68 Применение линий на чертеже

Слайд 32

Описание слайда:

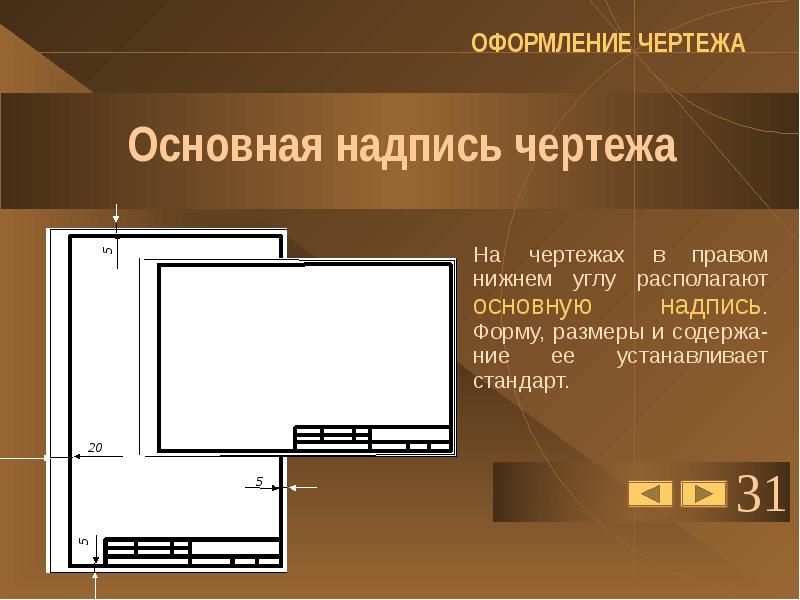

Основная надпись чертежа На чертежах в правом нижнем углу располагают основную надпись. Форму, размеры и содержа-ние ее устанавливает стандарт.

Слайд 33

Описание слайда:

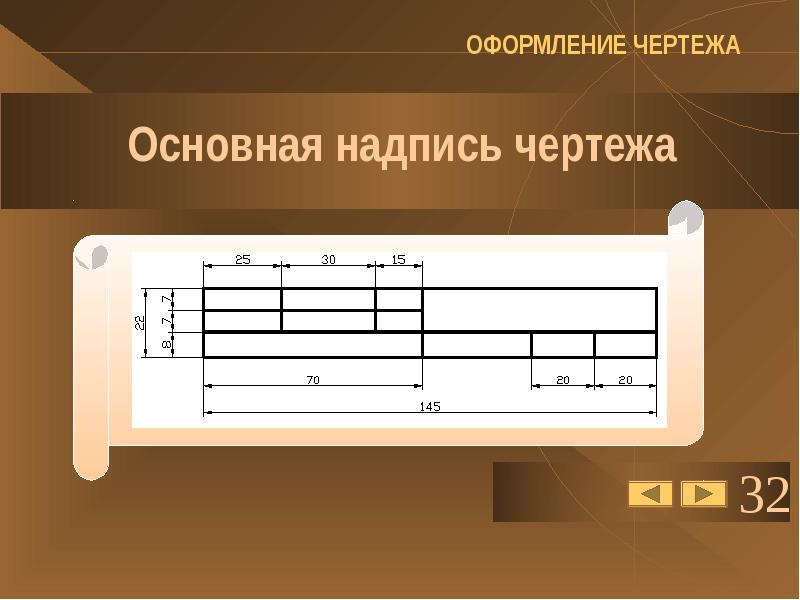

Основная надпись чертежа

Слайд 34

Описание слайда:

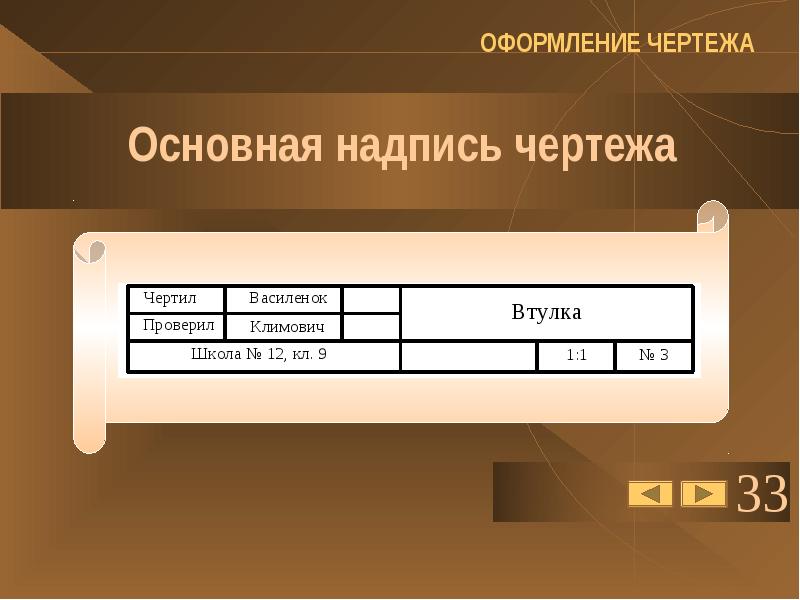

Основная надпись чертежа

Слайд 35

Описание слайда:

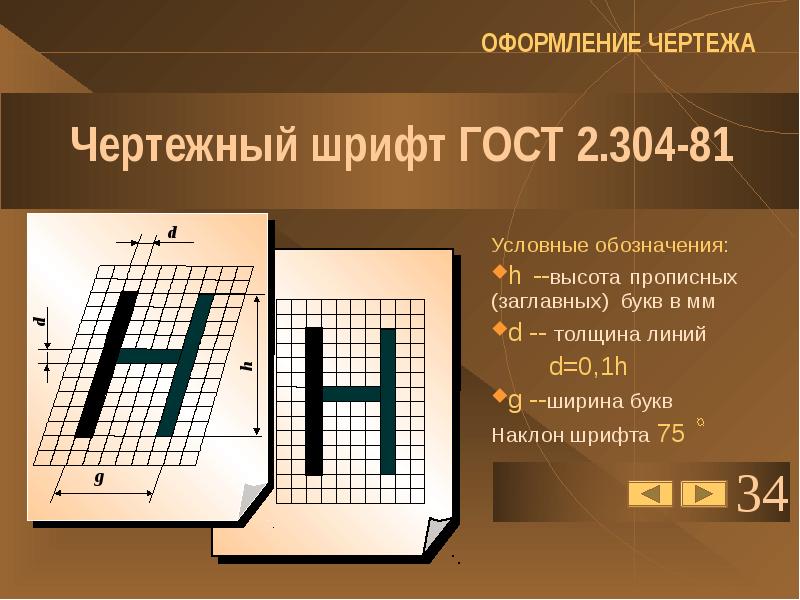

Чертежный шрифт ГОСТ 2.304-81 Условные обозначения: h --высота прописных (заглавных) букв в мм d -- толщина линий d=0,1h g --ширина букв Наклон шрифта 75

Слайд 36

Описание слайда:

Чертежный шрифт ГОСТ 2.304-81 Стандарт устанавливает следующие размеры шрифта:1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Высота строчных букв соответствует высоте следующего меньшего размера шрифта. Так, если высота заглавной буквы 10, то высота строчной--7.

Слайд 37

Описание слайда:

Чертежный шрифт ГОСТ 2.304-81 Ширина букв и цифр, кроме указанных ниже =6d Ширина букв А, Д, Ж, М, Ф, Х, Ц, Ш, Щ, Ъ, Ы, Ю=7…8d Ширина букв Г, З, С=5d Ширина цифры 1= 3d Расстояние между буквами 2d. Расстояние между словами 6d. Расстояние между нижними линейками строк 17d.

Слайд 38

Описание слайда:

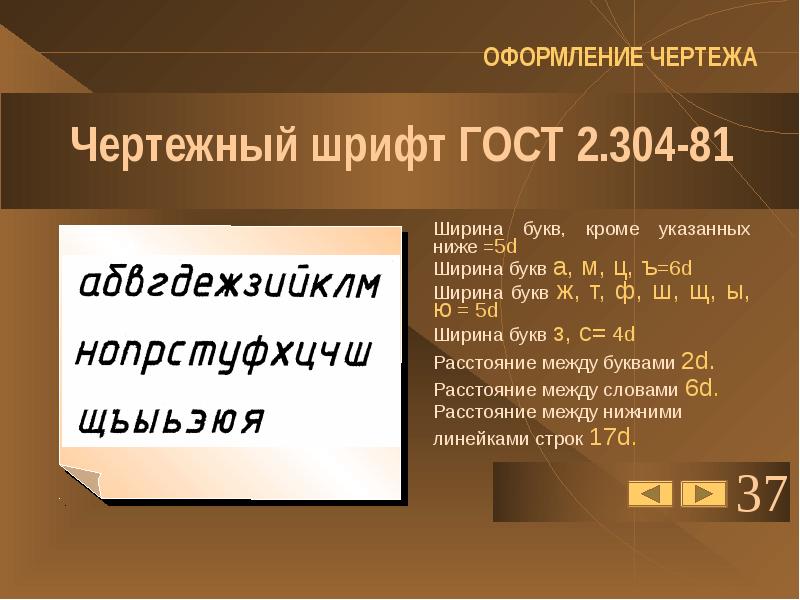

Чертежный шрифт ГОСТ 2.304-81 Ширина букв, кроме указанных ниже =5d Ширина букв а, м, ц, ъ=6d Ширина букв ж, т, ф, ш, щ, ы, ю = 5d Ширина букв з, с= 4d Расстояние между буквами 2d. Расстояние между словами 6d. Расстояние между нижними линейками строк 17d.

Слайд 39

Описание слайда:

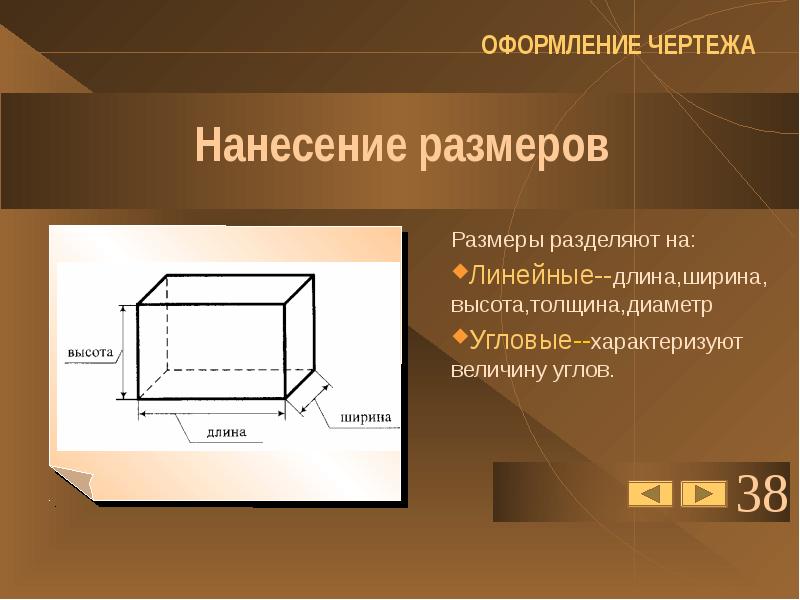

Нанесение размеров Размеры разделяют на: Линейные--длина,ширина, высота,толщина,диаметр Угловые--характеризуют величину углов.

Слайд 40

Описание слайда:

Нанесение размеров Количество размеров на чертеже должно быть минимальным, но достаточным.

Слайд 41

Описание слайда:

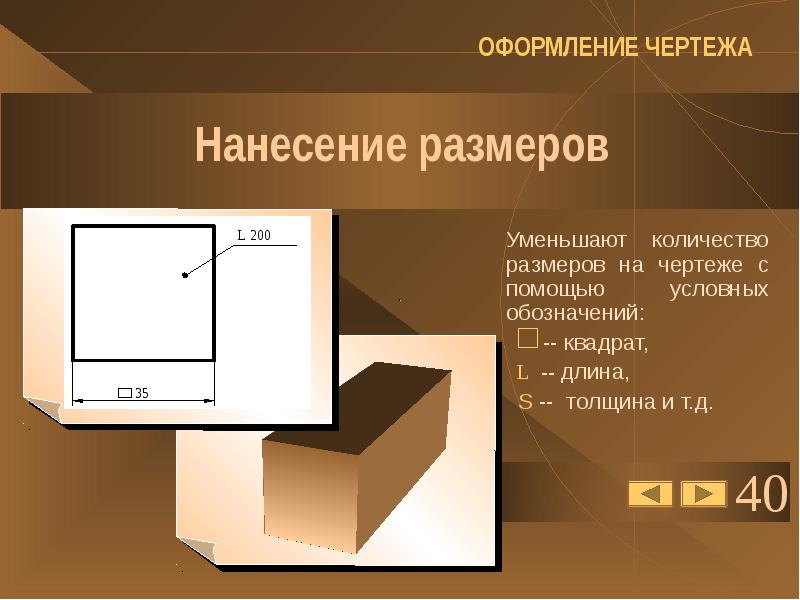

Нанесение размеров Уменьшают количество размеров на чертеже с помощью условных обозначений: -- квадрат, L -- длина, S -- толщина и т.д.

Слайд 42

Описание слайда:

Нанесение размеров Размерные и выносные линии не пересекаются.

Слайд 43

Описание слайда:

Нанесение размеров Центровые линии пересекаются штрихами в центре.

Слайд 44

Описание слайда:

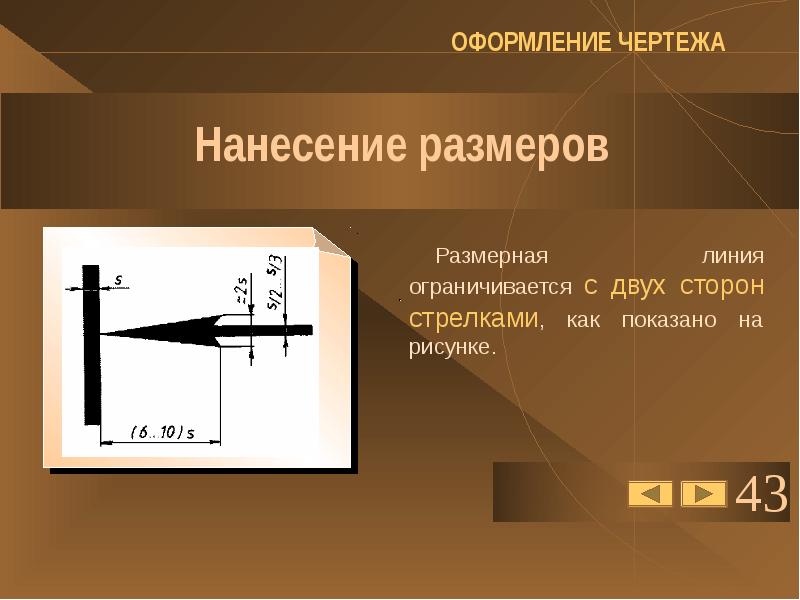

Нанесение размеров Размерная линия ограничивается с двух сторон стрелками, как показано на рисунке.

Слайд 45

Описание слайда:

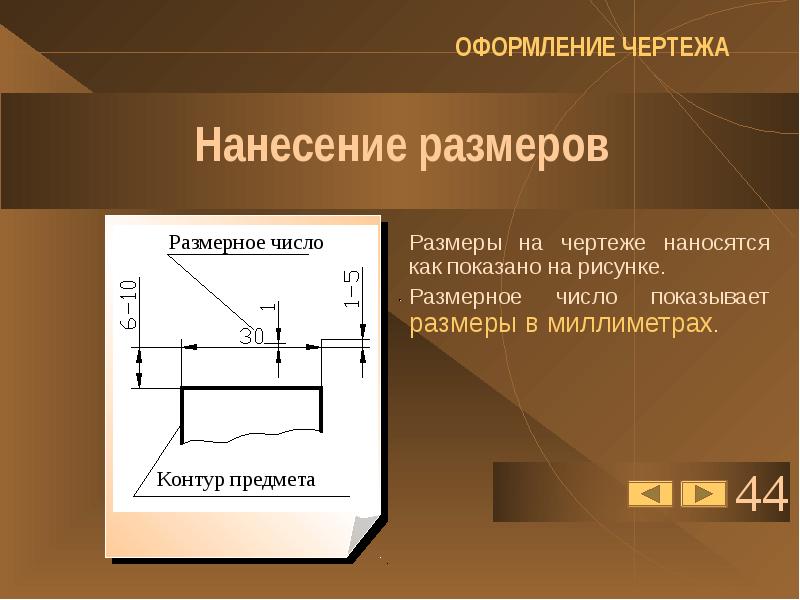

Нанесение размеров Размеры на чертеже наносятся как показано на рисунке. Размерное число показывает размеры в миллиметрах.

Слайд 46

Описание слайда:

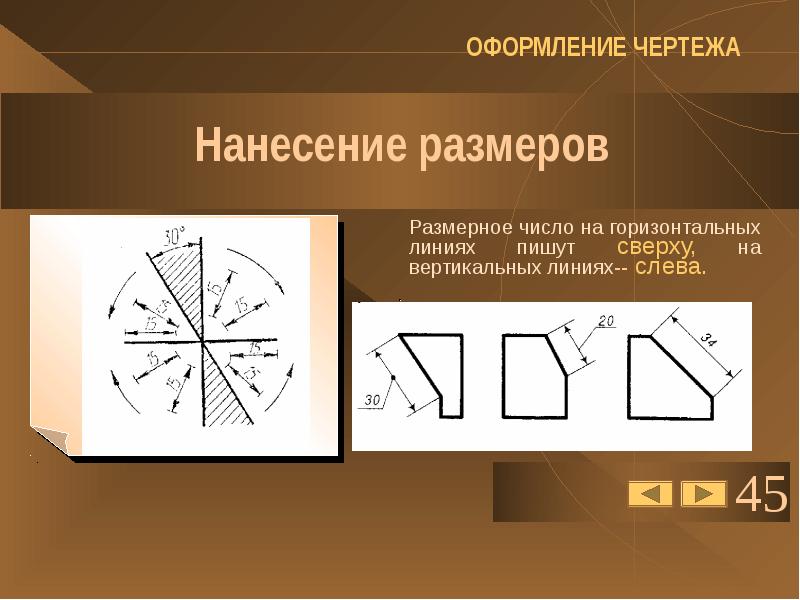

Нанесение размеров Размерное число на горизонтальных линиях пишут сверху, на вертикальных линиях-- слева.

Слайд 47

Описание слайда:

Нанесение размеров Размеры наносятся в шахматном порядке, как показано на рисунке.

Слайд 48

Описание слайда:

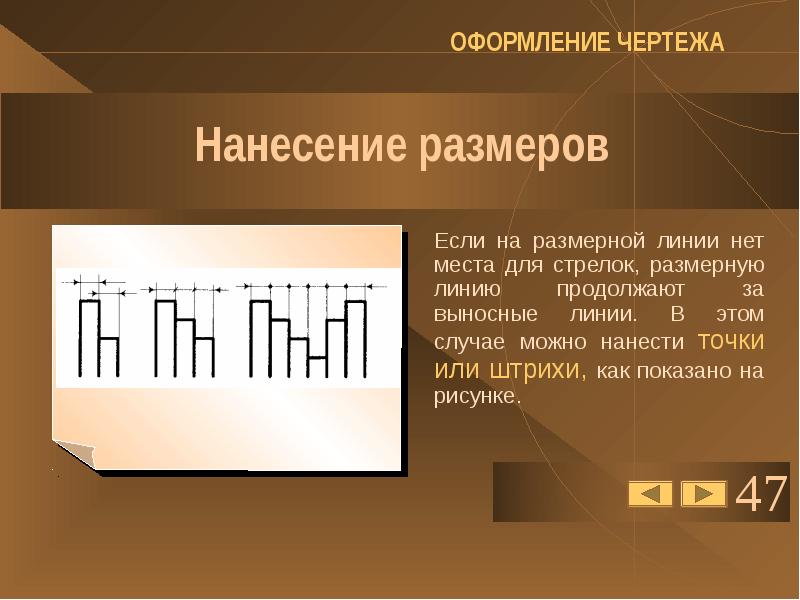

Нанесение размеров Если на размерной линии нет места для стрелок, размерную линию продолжают за выносные линии. В этом случае можно нанести точки или штрихи, как показано на рисунке.

Слайд 49

Описание слайда:

Нанесение размеров Размеры окружности всегда показывают размером диаметра как показано на рисунке.

Слайд 50

Описание слайда:

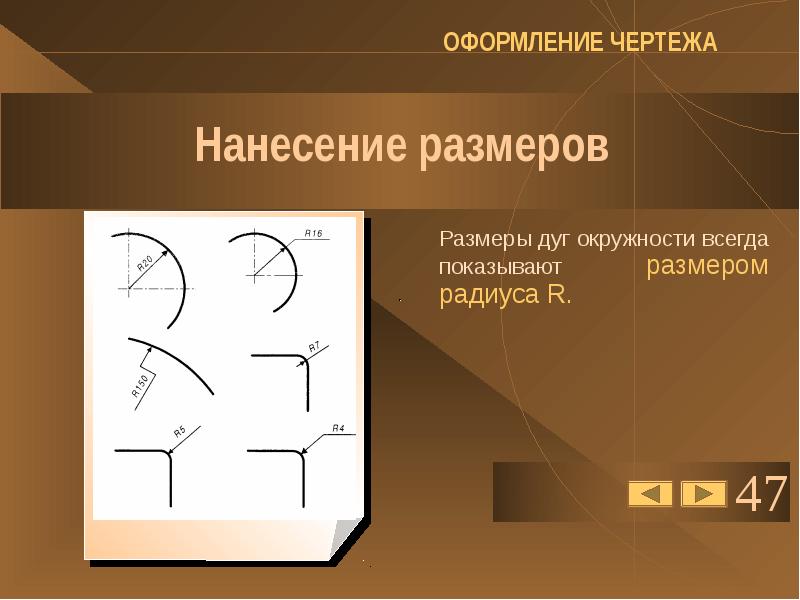

Нанесение размеров Размеры дуг окружности всегда показывают размером радиуса R.

Слайд 51

Описание слайда:

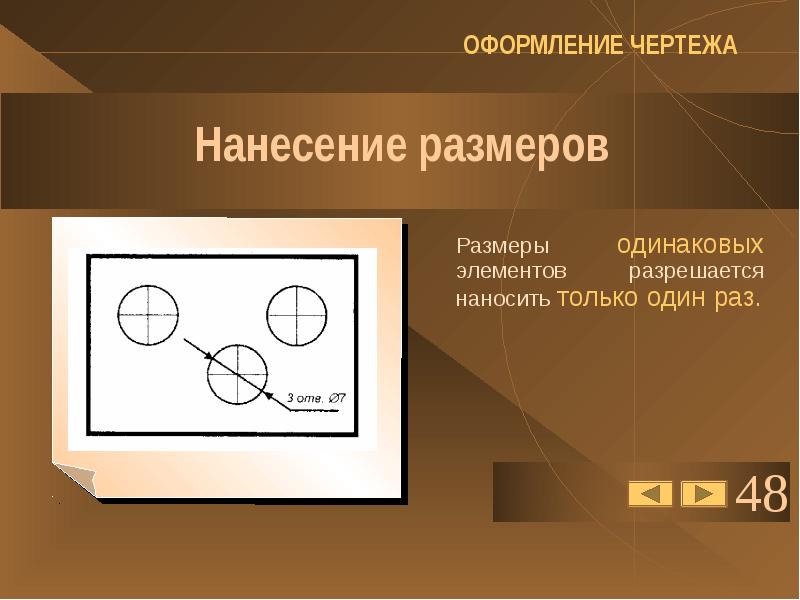

Нанесение размеров Размеры одинаковых элементов разрешается наносить только один раз.

Слайд 52

Описание слайда:

Масштаб Масштаб -- это отношение размера изображения предмета к его натуральному размеру. М=Р на чертеже :Р действительный М=35:350=10,т.о.М1:10,т.е.изображение уменьшено в 10раз. Стандартные масштабы умень-шения:М1:2,М1:2,5, М1:4, М1:10… Стандартные масштабы уве-личения:М2:1,М2,5:1,М4:1,М10:1...

Слайд 53

Описание слайда:

Масштаб М 1:1 --это значит, что размеры изображения и действительные размеры предмета одинаковы. М 1:2 -- размеры изображения меньше действительных размеров предмета в 2 раза. М 2:1-- размеры изображения больше действительных размеров предмета в 2 раза.
