Слайд 1

Описание слайда:

Вывод текста и шрифты Отвагин Алексей Владимирович, доцент каф. ЭВМ, к.т.н., а. 505-5

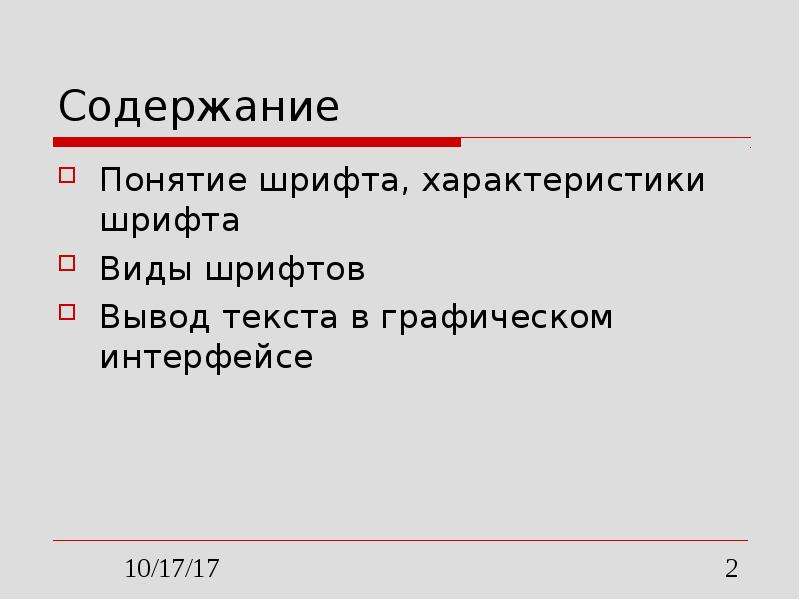

Слайд 2

Описание слайда:

Содержание Понятие шрифта, характеристики шрифта Виды шрифтов Вывод текста в графическом интерфейсе

Слайд 3

Описание слайда:

Основные понятия

Слайд 4

Описание слайда:

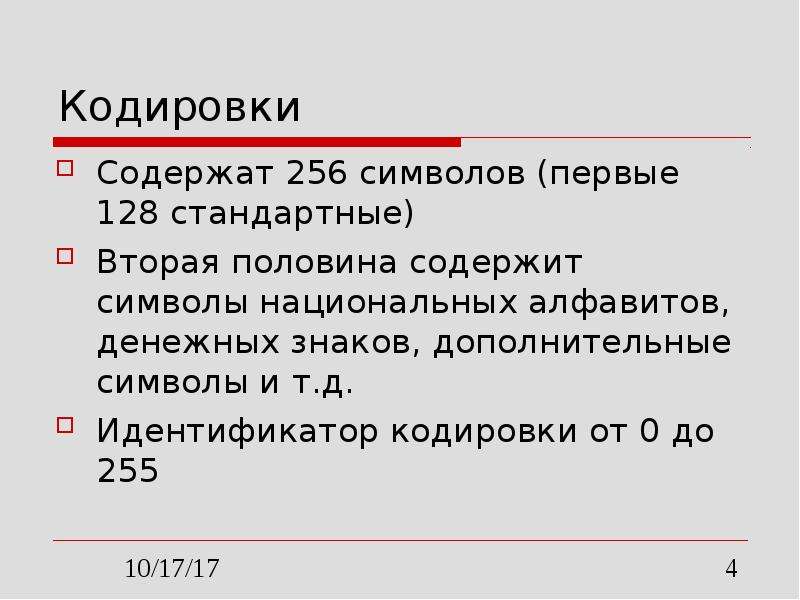

Кодировки Содержат 256 символов (первые 128 стандартные) Вторая половина содержит символы национальных алфавитов, денежных знаков, дополнительные символы и т.д. Идентификатор кодировки от 0 до 255

Слайд 5

Описание слайда:

Unicode Новый стандарт кодировок (16 разрядное представление) Позволяет представить большинство символов различных языков мира Группируется на логические зоны для представления отдельных классов символов

Слайд 6

Описание слайда:

Глиф Кодировка определяет лишь логическую группировку и представление символов Графическая форма символа называется глифом

Слайд 7

Описание слайда:

Свойства глифов Обычно существует однозначное соответствие между кодом символа и глифом Глифы могут определяться контекстом использования символа Глиф может быть составным Глиф может являться комбинацией символов - лигатурой

Слайд 8

Описание слайда:

Примеры сложных глифов

Слайд 9

Описание слайда:

Элементы глифов Базовая линия Ножка Засечка Внутрибуквенный просвет Надстрочный элемент Полуовал Ушко Х-высота Подстрочный элемент Петля Связь Каплевидный элемент

Слайд 10

Описание слайда:

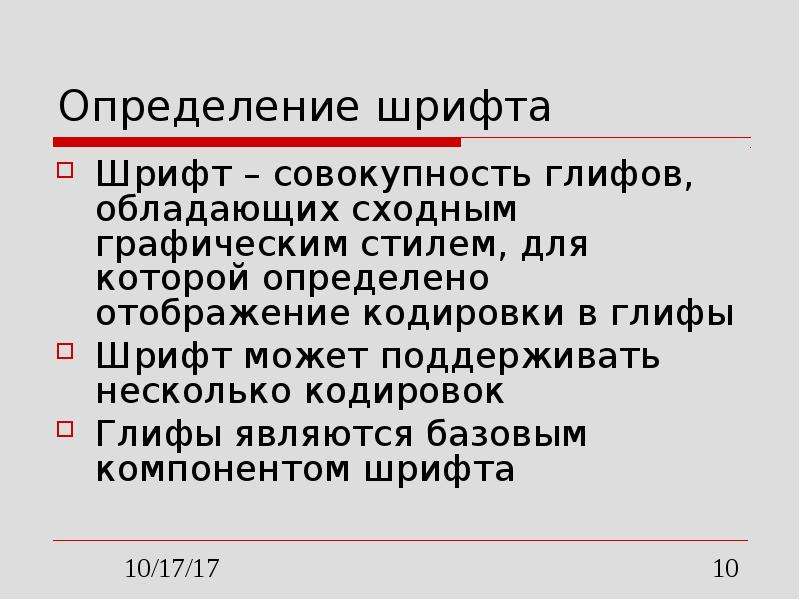

Определение шрифта Шрифт – совокупность глифов, обладающих сходным графическим стилем, для которой определено отображение кодировки в глифы Шрифт может поддерживать несколько кодировок Глифы являются базовым компонентом шрифта

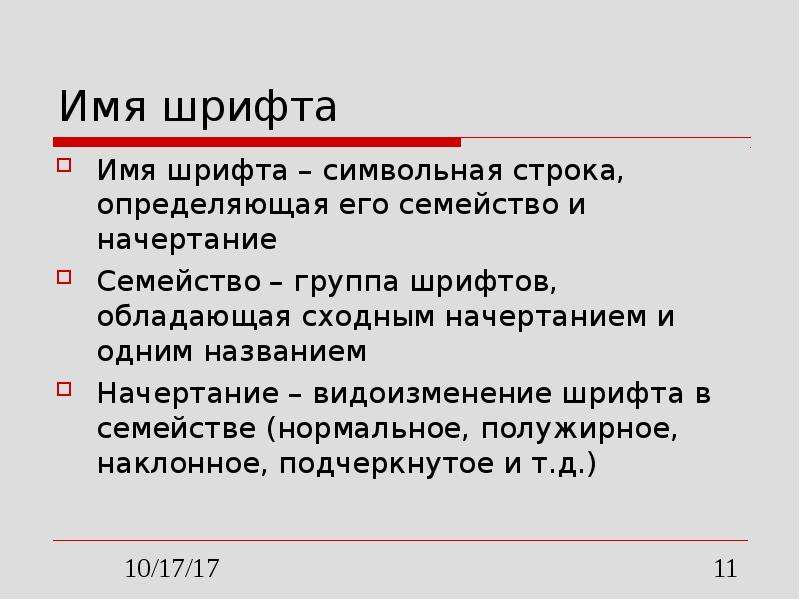

Слайд 11

Описание слайда:

Имя шрифта Имя шрифта – символьная строка, определяющая его семейство и начертание Семейство – группа шрифтов, обладающая сходным начертанием и одним названием Начертание – видоизменение шрифта в семействе (нормальное, полужирное, наклонное, подчеркнутое и т.д.)

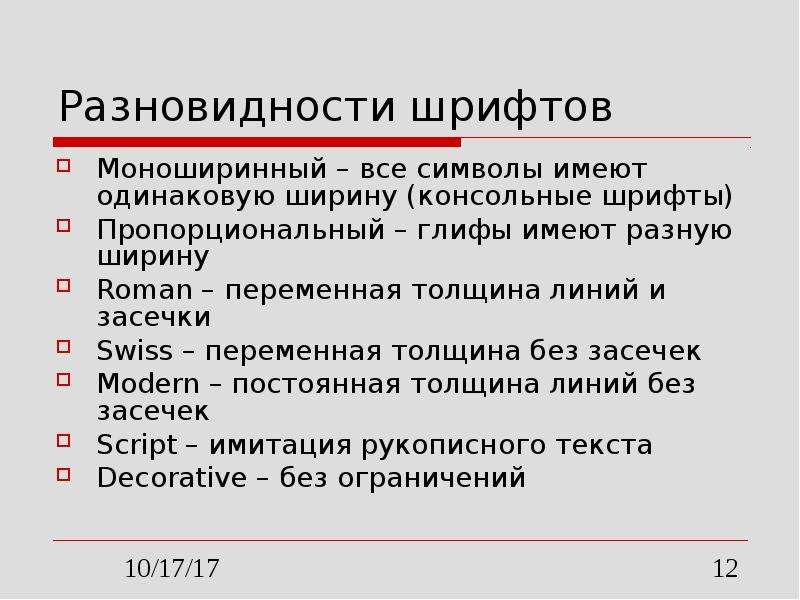

Слайд 12

Описание слайда:

Разновидности шрифтов Моноширинный – все символы имеют одинаковую ширину (консольные шрифты) Пропорциональный – глифы имеют разную ширину Roman – переменная толщина линий и засечки Swiss – переменная толщина без засечек Modern – постоянная толщина линий без засечек Script – имитация рукописного текста Decorative – без ограничений

Слайд 13

Описание слайда:

Примеры семейств шрифтов

Слайд 14

Описание слайда:

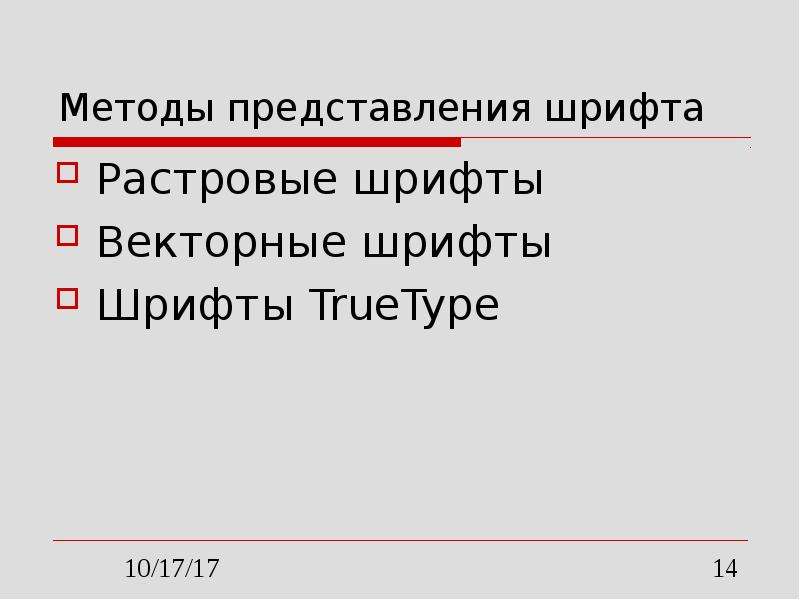

Методы представления шрифта Растровые шрифты Векторные шрифты Шрифты TrueType

Слайд 15

Описание слайда:

Растровые шрифты Пикселы, образующие глиф, являются растровым изображением Для разных разрешений экрана требуются разные наборы шрифтов Шрифты плохо масштабируются к произвольному размеру

Слайд 16

Описание слайда:

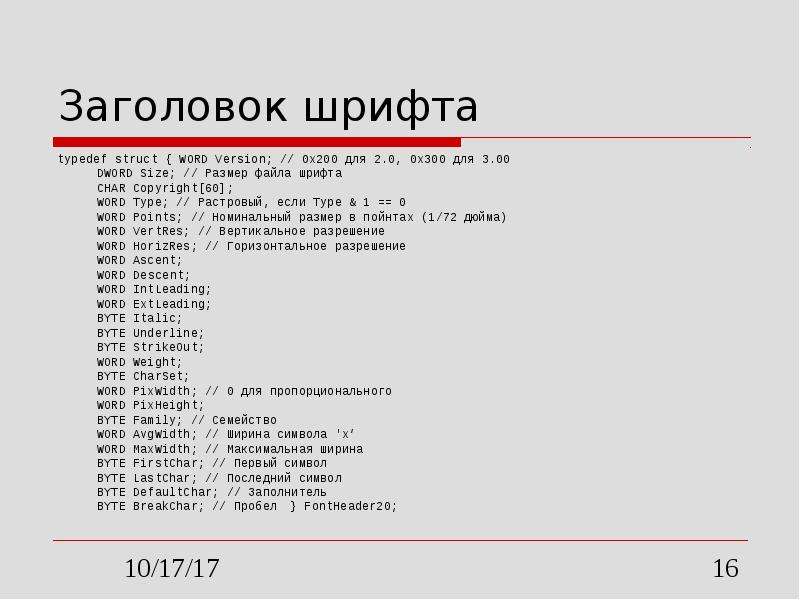

Заголовок шрифта typedef struct { WORD Version; // 0x200 для 2.0, 0x300 для 3.00 DWORD Size; // Размер файла шрифта CHAR Copyright[60]; WORD Type; // Растровый, если Type & 1 == 0 WORD Points; // Номинальный размер в пойнтах (1/72 дюйма) WORD VertRes; // Вертикальное разрешение WORD HorizRes; // Горизонтальное разрешение WORD Ascent; WORD Descent; WORD IntLeading; WORD ExtLeading; BYTE Italic; BYTE Underline; BYTE StrikeOut; WORD Weight; BYTE CharSet; WORD PixWidth; // 0 для пропорционального WORD PixHeight; BYTE Family; // Семейство WORD AvgWidth; // Ширина символа 'x‘ WORD MaxWidth; // Максимальная ширина BYTE FirstChar; // Первый символ BYTE LastChar; // Последний символ BYTE DefaultChar; // Заполнитель BYTE BreakChar; // Пробел } FontHeader20;

Слайд 17

Описание слайда:

Параметры шрифта

Слайд 18

Описание слайда:

Векторные шрифты Глиф описывается последовательностью линейных отрезков Различие шрифтов в представлении данных глифа Для представления используется специальная грамматика Шрифты неплохо масштабируются

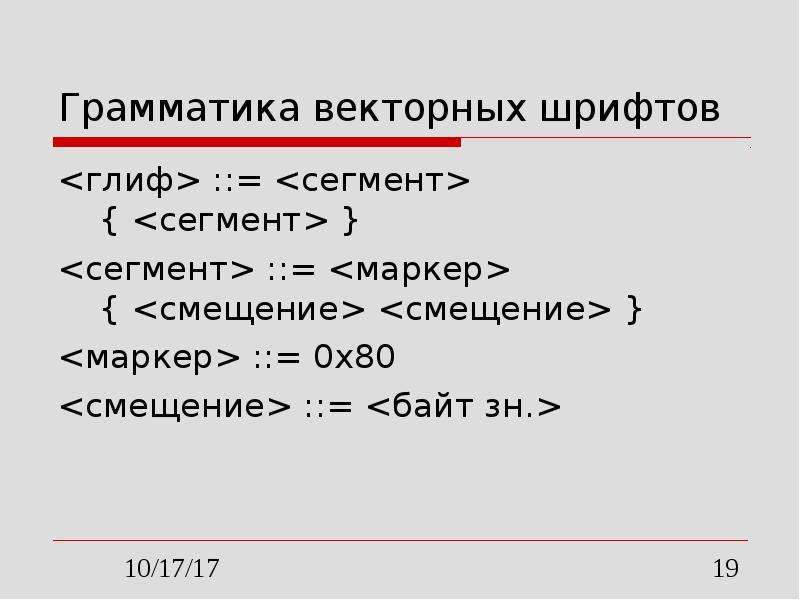

Слайд 19

Описание слайда:

Грамматика векторных шрифтов ::= { } ::= { } ::= 0x80 ::=

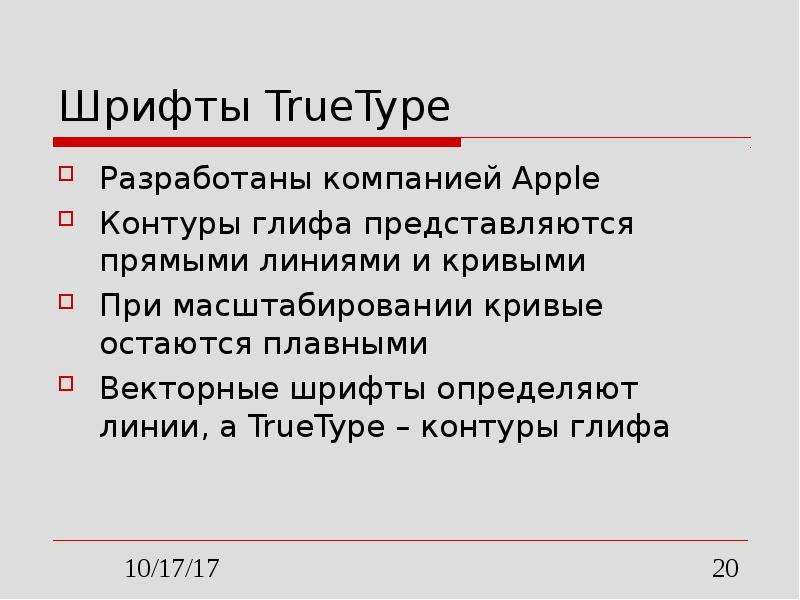

Слайд 20

Описание слайда:

Шрифты TrueType Разработаны компанией Apple Контуры глифа представляются прямыми линиями и кривыми При масштабировании кривые остаются плавными Векторные шрифты определяют линии, а TrueType – контуры глифа

Слайд 21

Описание слайда:

Отображение шрифта Загружается контур шрифта и подается в растеризатор Контур масштабируется до нужного размера в точках для нужной разрешающей способности устройства Подсказки применяются к контуру, искажая его, чтобы сформировать контур, приспособленный к сетке Преобразованный контур заполняется пикселами, создавая растровый точечный рисунок Растровый точечный рисунок кэшируется и используется далее при выводе шрифта

Слайд 22

Описание слайда:

Представление символов шрифта Контур глифа состоит из ряда связанных контуров и линий, которые определены рядом точек, описывающих квадратичные B-сплайны Используются два типа точек, чтобы определить кривые: те, которые находятся на кривой и те, которые не находятся Прямые линии определяются их оконечными точками

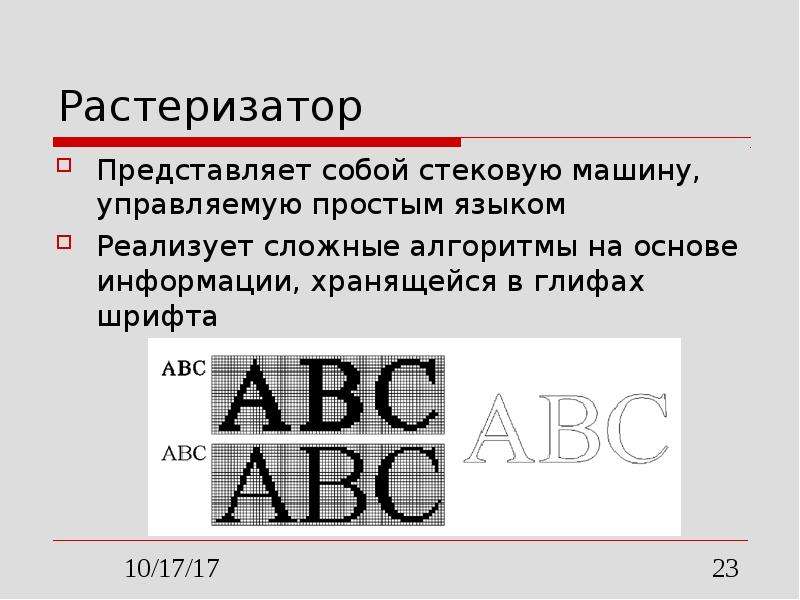

Слайд 23

Описание слайда:

Растеризатор Представляет собой стековую машину, управляемую простым языком Реализует сложные алгоритмы на основе информации, хранящейся в глифах шрифта

Слайд 24

Описание слайда:

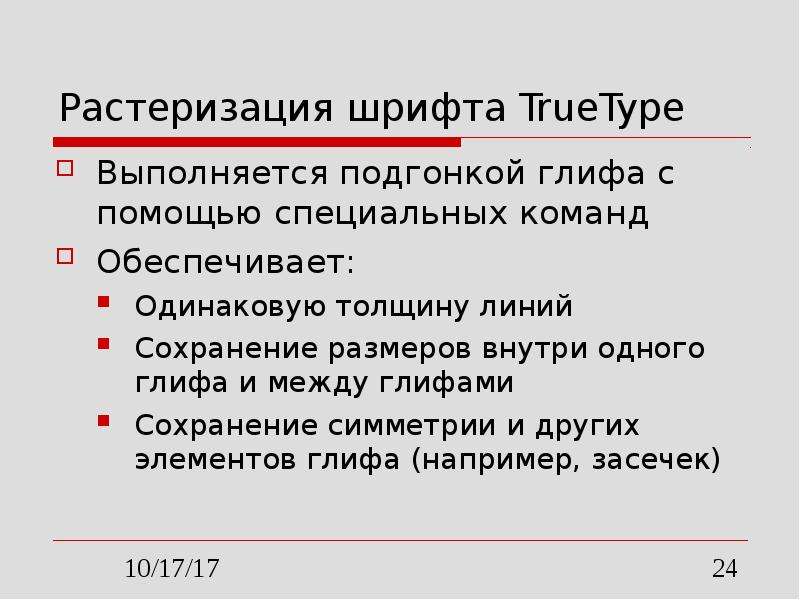

Растеризация шрифта TrueType Выполняется подгонкой глифа с помощью специальных команд Обеспечивает: Одинаковую толщину линий Сохранение размеров внутри одного глифа и между глифами Сохранение симметрии и других элементов глифа (например, засечек)

Слайд 25

Описание слайда:

Подгонка при растеризации

Слайд 26

Описание слайда:

Логические шрифты Используются для вывода в графическом интерфейсе Обеспечивают независимость от устройства Поддерживают использование кодировок Позволяют создавать шрифты заданного размера Реализуют некоторые начертания (подчеркивание и перечеркивание)

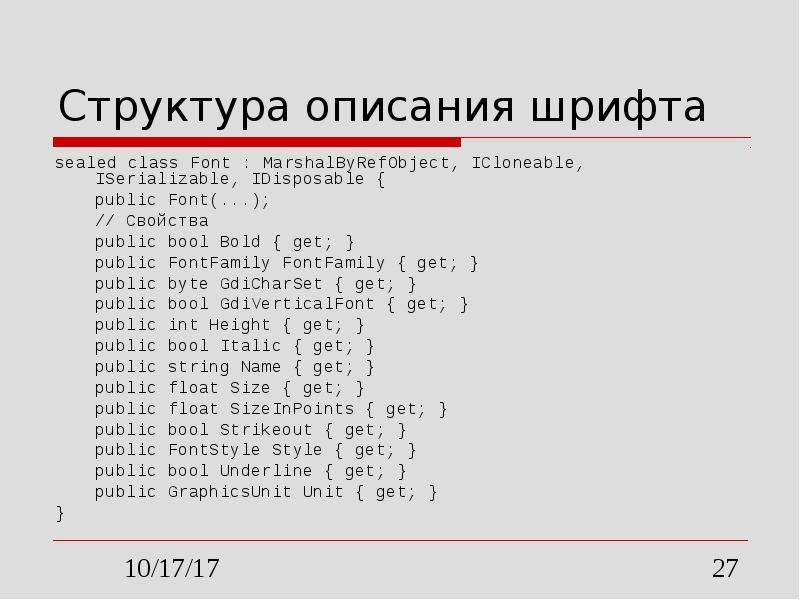

Слайд 27

Описание слайда:

Структура описания шрифта sealed class Font : MarshalByRefObject, ICloneable, ISerializable, IDisposable { public Font(...); // Свойства public bool Bold { get; } public FontFamily FontFamily { get; } public byte GdiCharSet { get; } public bool GdiVerticalFont { get; } public int Height { get; } public bool Italic { get; } public string Name { get; } public float Size { get; } public float SizeInPoints { get; } public bool Strikeout { get; } public FontStyle Style { get; } public bool Underline { get; } public GraphicsUnit Unit { get; } }

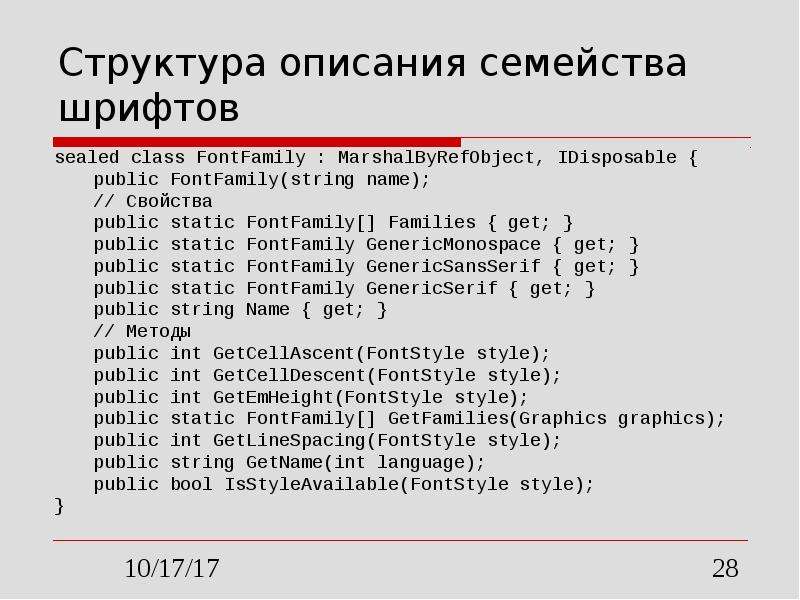

Слайд 28

Описание слайда:

Структура описания семейства шрифтов sealed class FontFamily : MarshalByRefObject, IDisposable { public FontFamily(string name); // Свойства public static FontFamily[] Families { get; } public static FontFamily GenericMonospace { get; } public static FontFamily GenericSansSerif { get; } public static FontFamily GenericSerif { get; } public string Name { get; } // Методы public int GetCellAscent(FontStyle style); public int GetCellDescent(FontStyle style); public int GetEmHeight(FontStyle style); public static FontFamily[] GetFamilies(Graphics graphics); public int GetLineSpacing(FontStyle style); public string GetName(int language); public bool IsStyleAvailable(FontStyle style); }

Слайд 29

Описание слайда:

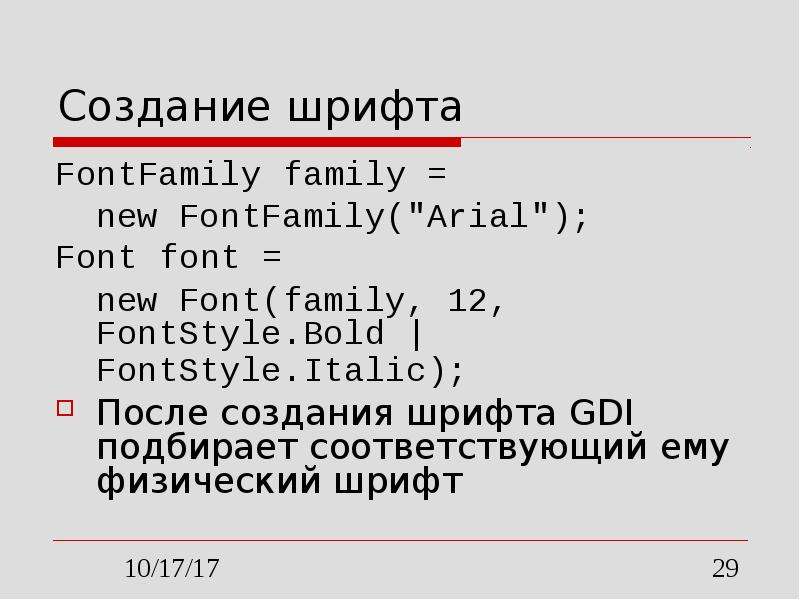

Создание шрифта FontFamily family = new FontFamily("Arial"); Font font = new Font(family, 12, FontStyle.Bold | FontStyle.Italic); После создания шрифта GDI подбирает соответствующий ему физический шрифт

Слайд 30

Описание слайда:

Функция вывода текста Выводит строку using( Font font = new Font("Arial", 12) ) { // Обрезает строку по символу // перевода строки g.DrawString("line 1\nline 2", font, Brushes.Black, 10, 10); } Выводит строку, обрезая ее в границах прямоугольника g.DrawString("a long string...", font, Brushes.Black, this.ClientRectangle);

Слайд 31

Описание слайда:

Форматирование текста enum StringFormatFlags { 0, // По умолчанию DirectionRightToLeft, // Вывод справа налево DirectionVertical, // Вывод сверху вниз DisplayFormatControl, // Вывод управляющих символов FitBlackBox, // Помещать глифы внутрь границ LineLimit, // Вывод только полных строк MeasureTrailingSpaces, // Учитывать пробелы NoClip, // Не обрезать текст NoWrap, // Не воспринимать \n или \t }

Слайд 32

Описание слайда:

Вывод с форматированием StringFormat format = new StringFormat(); format.FormatFlags = StringFormatFlags.DirectionVertical | StringFormatFlags.NoWrap; g.DrawString("...", font, brush, rect, format);

Слайд 33

Описание слайда:

Отсечение строк enum StringTrimming { None, // без отсечения Character, // Отсечение по ближайшему символу EllipsisCharacter, // По ближайшему символу + … Word, // По ближайшему слову EllipsisWord, // По ближайшему слову + … EllipsisPath, // Отсечение с … в середине }

Слайд 34

Описание слайда:

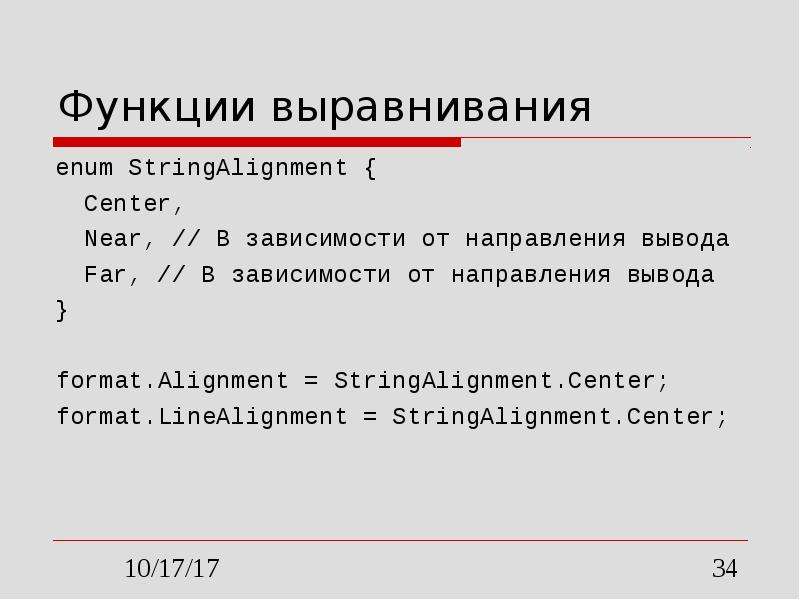

Функции выравнивания enum StringAlignment { Center, Near, // В зависимости от направления вывода Far, // В зависимости от направления вывода } format.Alignment = StringAlignment.Center; format.LineAlignment = StringAlignment.Center;

Слайд 35

Описание слайда:

Сглаживание шрифтов SingleBitPerPixelGridFit – Символ выводится согласно глифу, сглаживаются кривые. SingleBitPerPixel - Символ выводится согласно глифу. AntiAliasGridFit- Символ выводится согласно сглаженному глифу с учетом подсказок. AntiAlias - Символ выводится согласно сглаженному глифу без учета подсказок сглаживания. ClearTypeGridFit - Символ выводится согласно глифу ClearType с учетом подсказок сглаживания.
