Характеристики линий связи Лекция 3

Слайд 2

Описание слайда:

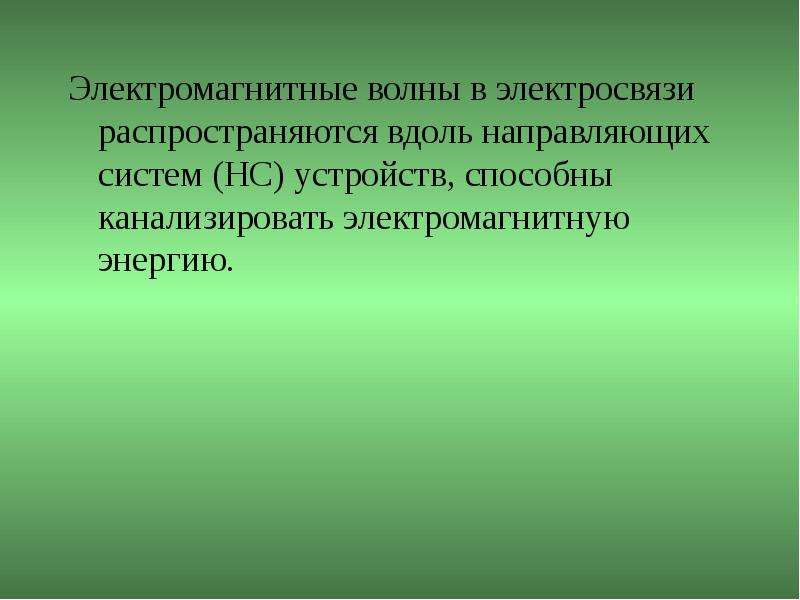

Электромагнитные волны в электросвязи распространяются вдоль направляющих систем (НС) устройств, способны канализировать электромагнитную энергию. Электромагнитные волны в электросвязи распространяются вдоль направляющих систем (НС) устройств, способны канализировать электромагнитную энергию.

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

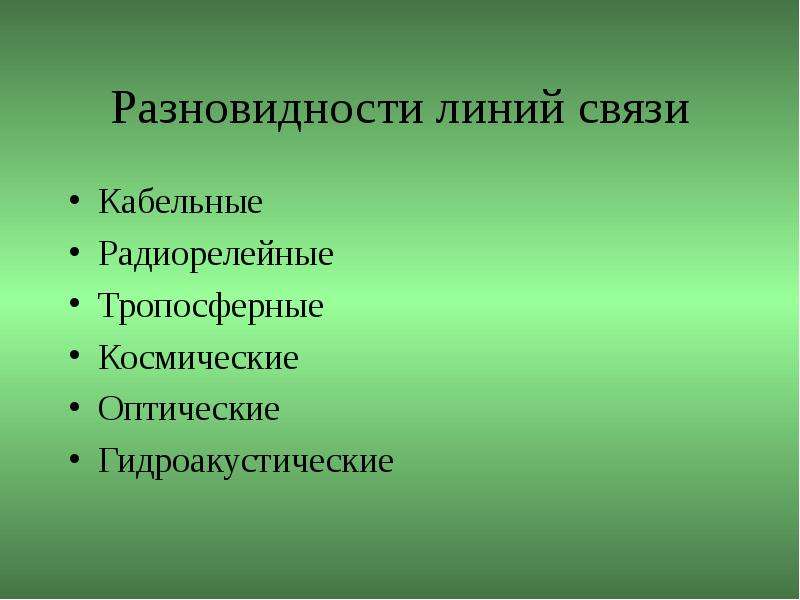

Разновидности линий связи Кабельные Радиорелейные Тропосферные Космические Оптические Гидроакустические

Слайд 5

Описание слайда:

Каналом связи называется часть линии связи, использованной для передачи одного сообщения от одного отправителя. Линия связи может быть одноканальной или многоканальной. Также каналом связи называют среду распространения сигналов (СВЧ, радиосигнал, кабельный сигнал)

Слайд 6

Описание слайда:

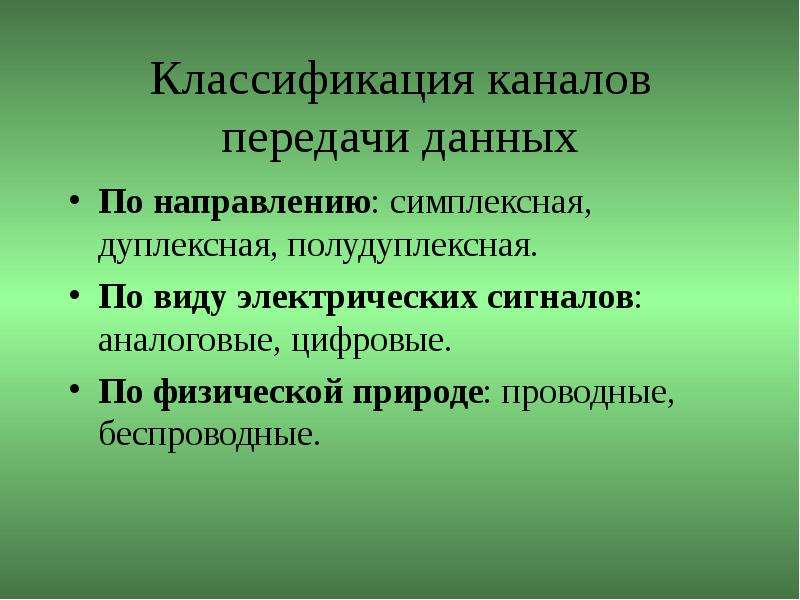

Классификация каналов передачи данных По направлению: симплексная, дуплексная, полудуплексная. По виду электрических сигналов: аналоговые, цифровые. По физической природе: проводные, беспроводные.

Слайд 7

Описание слайда:

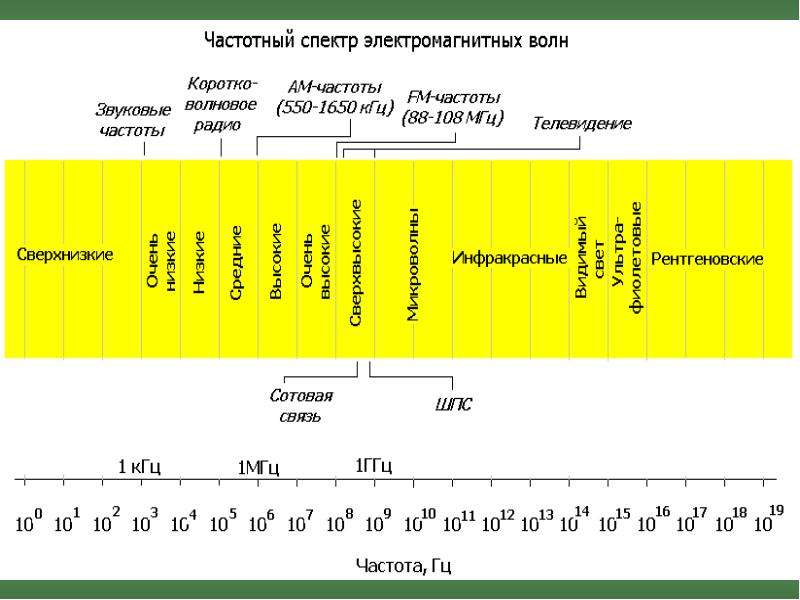

Диапазоны частот, передаваемых основными типами направляющих систем, Гц

Слайд 8

Описание слайда:

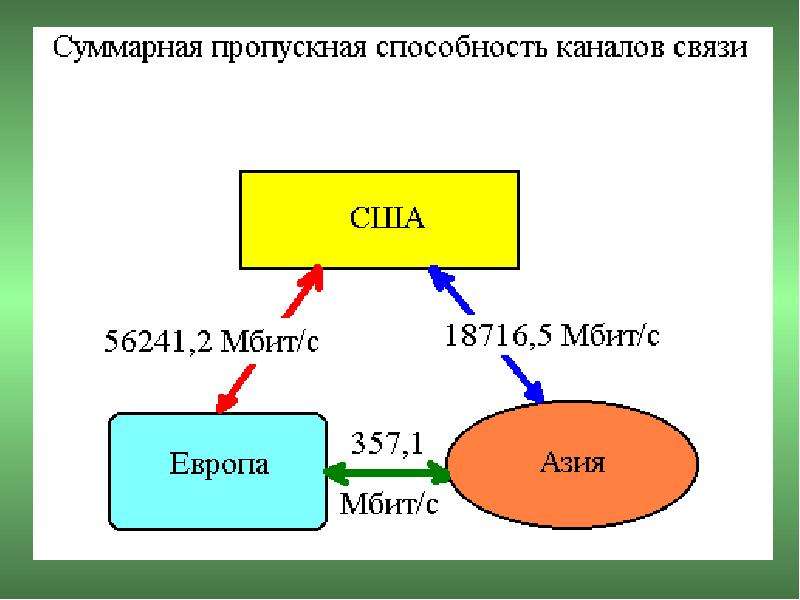

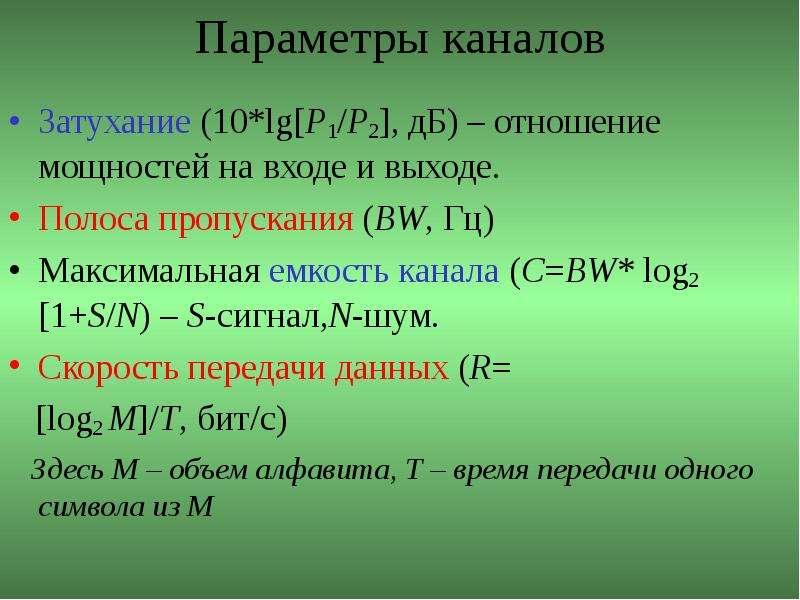

Параметры каналов Затухание (10*lg[P1/P2], дБ) – отношение мощностей на входе и выходе. Полоса пропускания (BW, Гц) Максимальная емкость канала (C=BW* log2 [1+S/N) – S-сигнал,N-шум. Скорость передачи данных (R= [log2 M]/T, бит/с) Здесь M – объем алфавита, T – время передачи одного символа из M

Слайд 9

Описание слайда:

Обозначения в линиях связи

Слайд 10

Описание слайда:

Обозначения в линиях связи

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

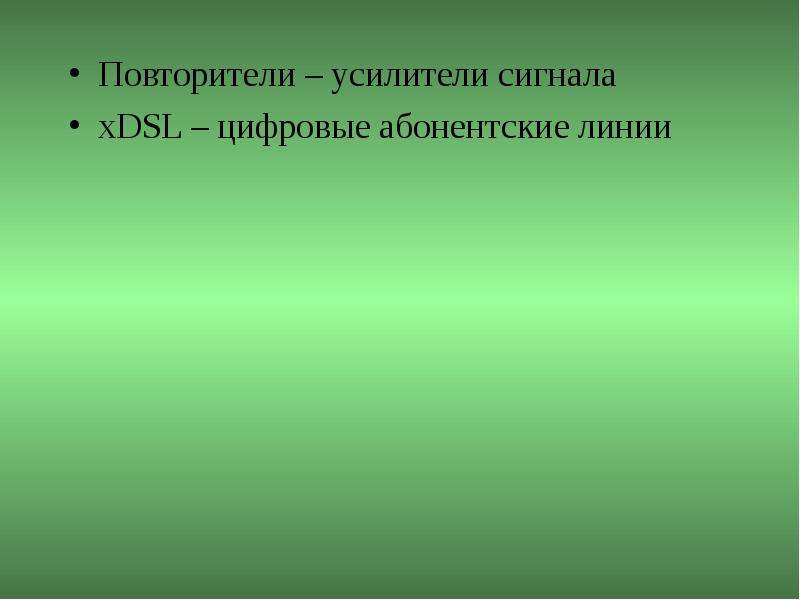

Повторители – усилители сигнала Повторители – усилители сигнала xDSL – цифровые абонентские линии

Слайд 13

Описание слайда:

Основные хар-ки аналог. сигналов

Слайд 14

Описание слайда:

Минимальные электрические потери достигаются при тщательном подборе R,L,C

Слайд 15

Описание слайда:

Первые коммутаторы назывались коммутаторными досками Гилеланда и представляли собой простейший однопроводной коммутатор Первые коммутаторы назывались коммутаторными досками Гилеланда и представляли собой простейший однопроводной коммутатор

Слайд 16

Описание слайда:

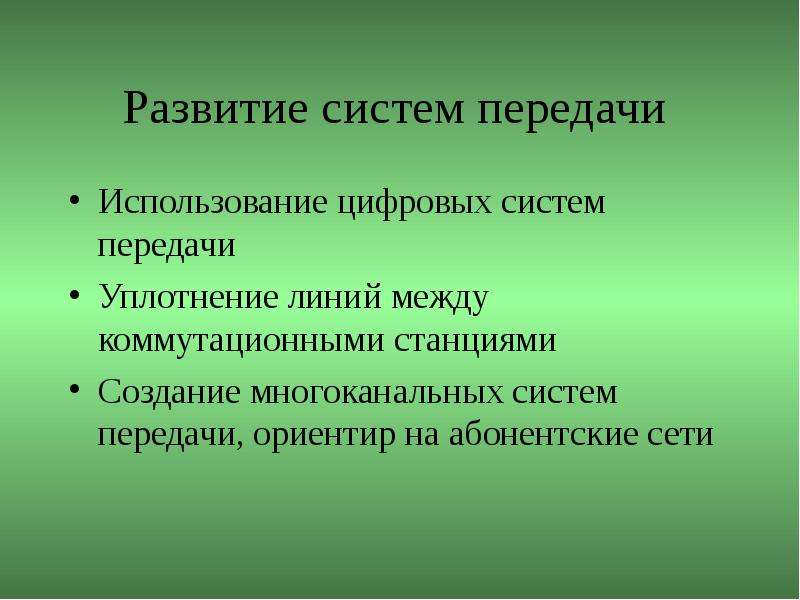

Развитие систем передачи Использование цифровых систем передачи Уплотнение линий между коммутационными станциями Создание многоканальных систем передачи, ориентир на абонентские сети

Слайд 17

Описание слайда:

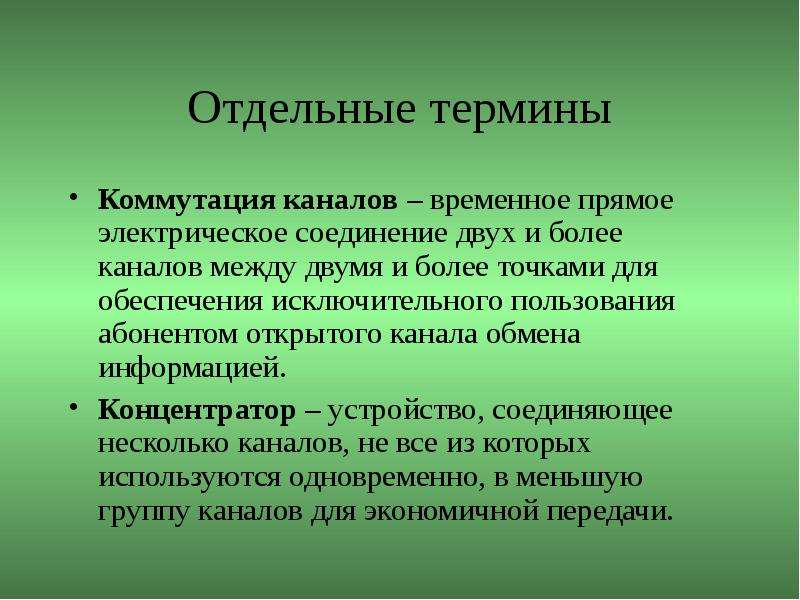

Отдельные термины Коммутация каналов – временное прямое электрическое соединение двух и более каналов между двумя и более точками для обеспечения исключительного пользования абонентом открытого канала обмена информацией. Концентратор – устройство, соединяющее несколько каналов, не все из которых используются одновременно, в меньшую группу каналов для экономичной передачи.

Слайд 18

Описание слайда:

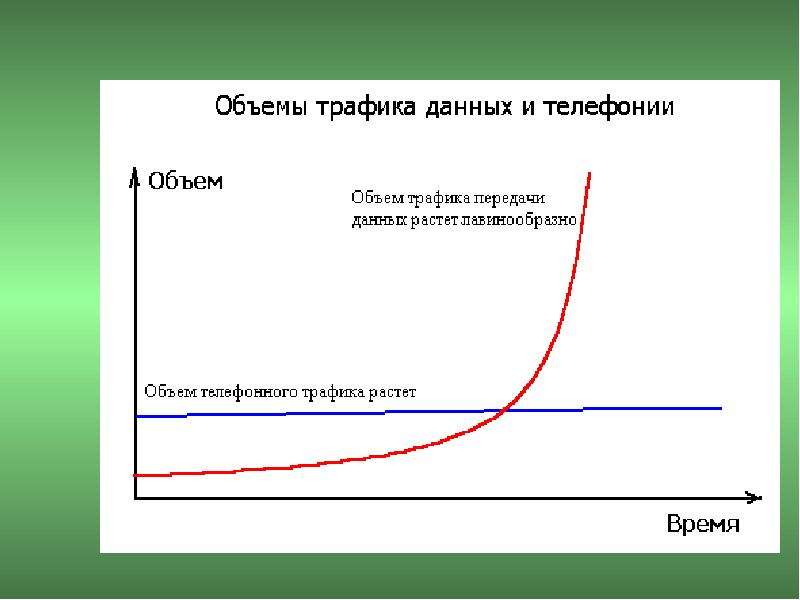

Слайд 19

Описание слайда:

Отдельные термины Маршрутизатор – устройство, обеспечивающее распределение каналов связи, благодаря чему телефонный звонок или данные достигают места назначения. Мультиплексор – устройство, обеспечивающее одновременную пересылку по одному физическому каналу более одного сигнала.

Слайд 20

Описание слайда:

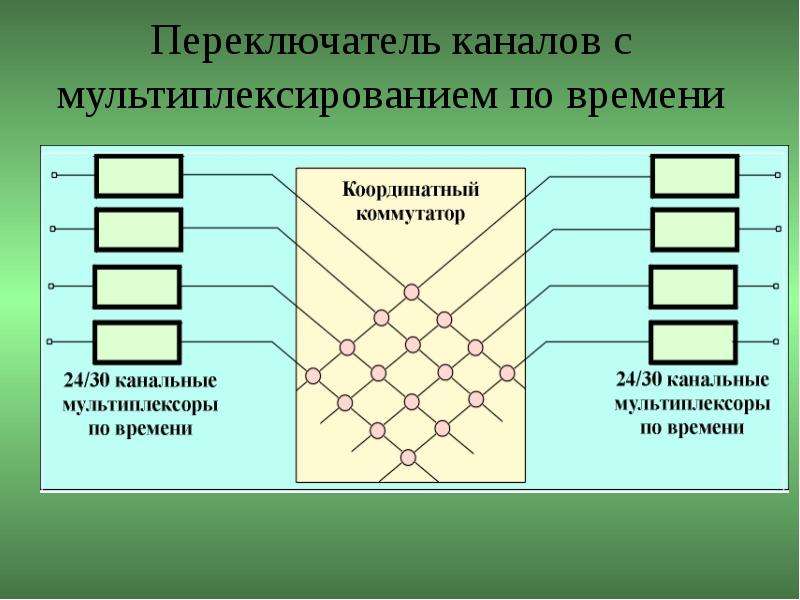

Переключатель каналов с мультиплексированием по времени

Слайд 21

Описание слайда:

Коаксиальный кабель 1 – центральный проводник 2 – изолятор 3 – проводник-экран 4 – внешний изолятор

Слайд 22

Описание слайда:

Характеристики каналов на коаксиальном кабеле

Слайд 23

Описание слайда:

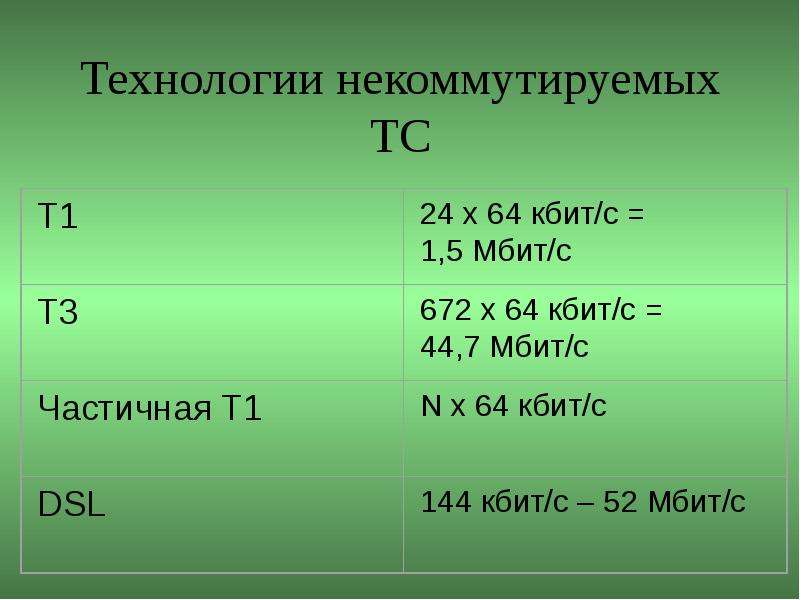

Технологии некоммутируемых ТС

Слайд 24

Описание слайда:

Иерархия скоростей Канал Т1 позволяет в цифровом виде мультиплексировать, передавать и коммутировать 24 абонента. Однако для мультиплексирования в системах с магистральными АТС недостаточно производителен. Предложена идея образования каналов с иерархией скоростей 64 кбит/с 1,5 Мбит -> 64 х 24 абон. Т1 Т2 – объед. 4 х Т1 получ. 6,312 Мбит/с Т3 – 7 х Т2 Т1,Т2,Т3 – могут …………..

Слайд 25

Описание слайда:

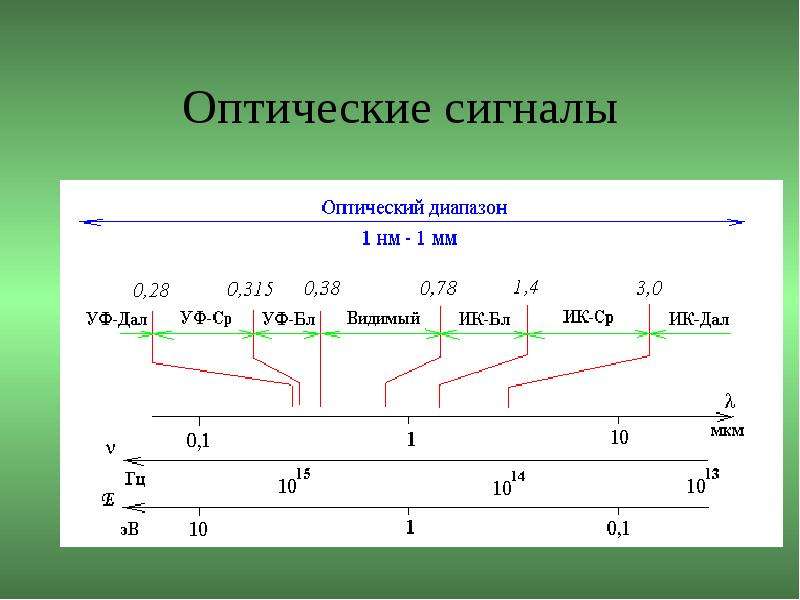

Оптические сигналы

Слайд 26

Описание слайда:

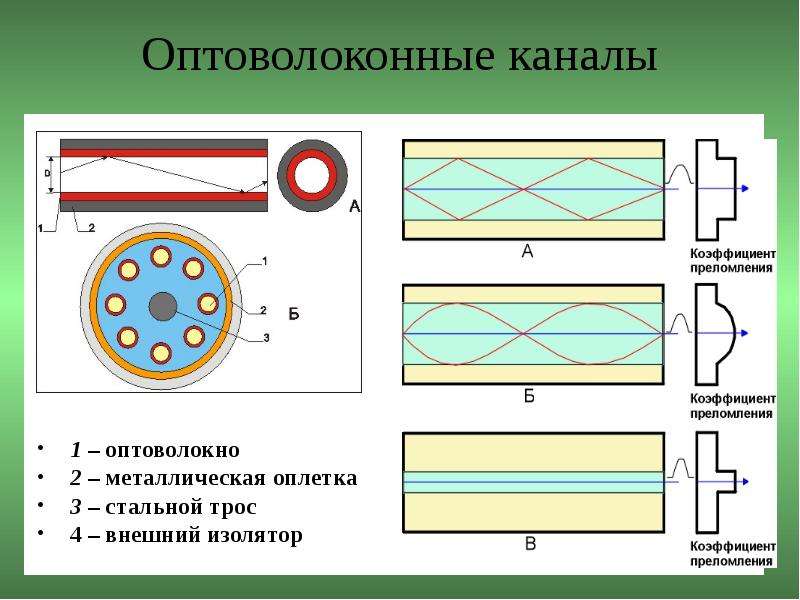

Оптоволоконные каналы 1 – оптоволокно 2 – металлическая оплетка 3 – стальной трос 4 – внешний изолятор

Слайд 27

Описание слайда:

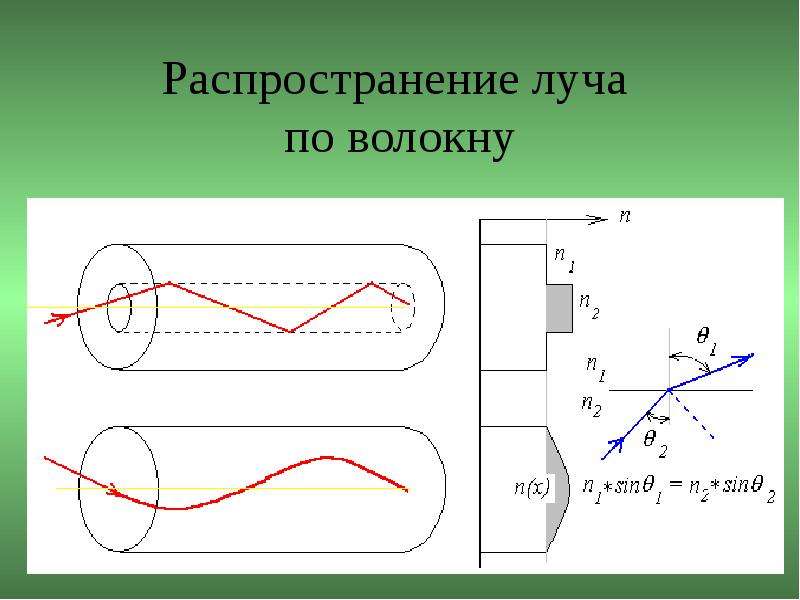

Распространение луча по волокну

Слайд 28

Описание слайда:

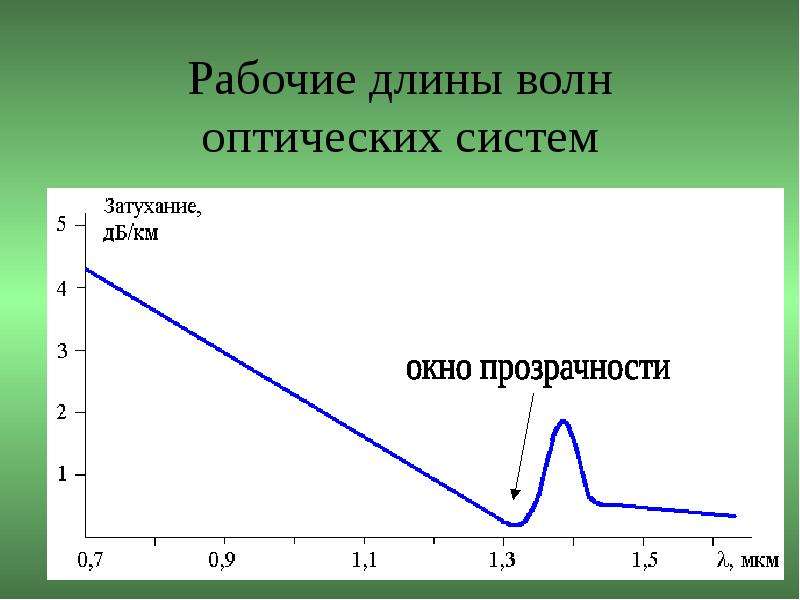

Рабочие длины волн оптических систем

Слайд 29

Описание слайда:

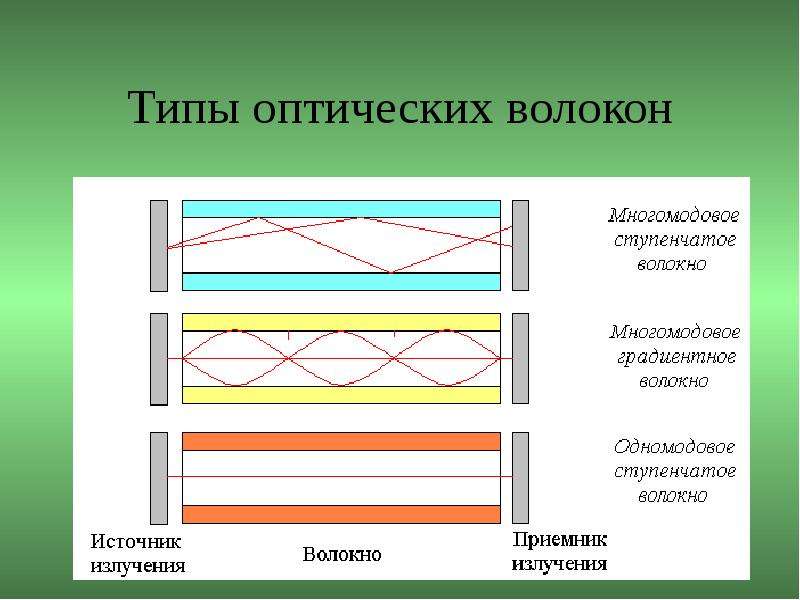

Типы оптических волокон

Слайд 30

Описание слайда:

Характеристики оптических кабелей

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

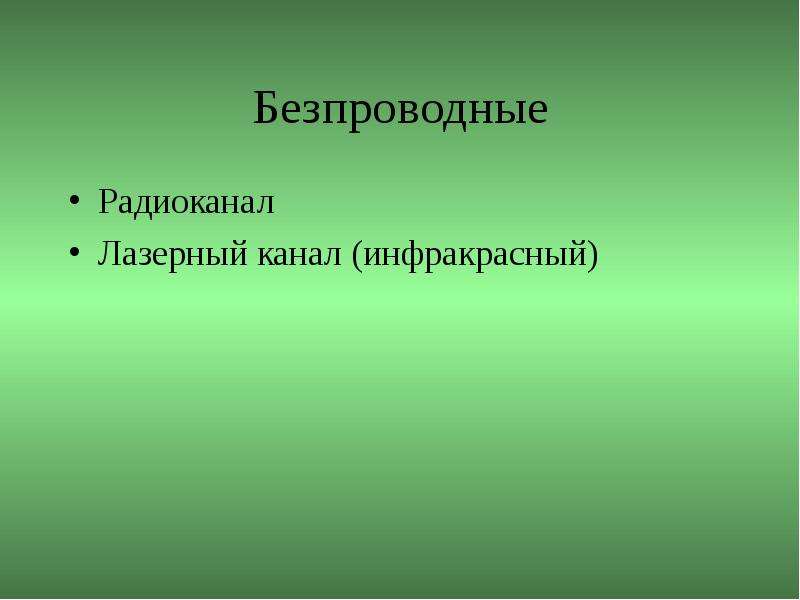

Безпроводные Радиоканал Лазерный канал (инфракрасный)

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Диапазоны частот, используемые в спутниковых коммуникациях

Слайд 35

Описание слайда:

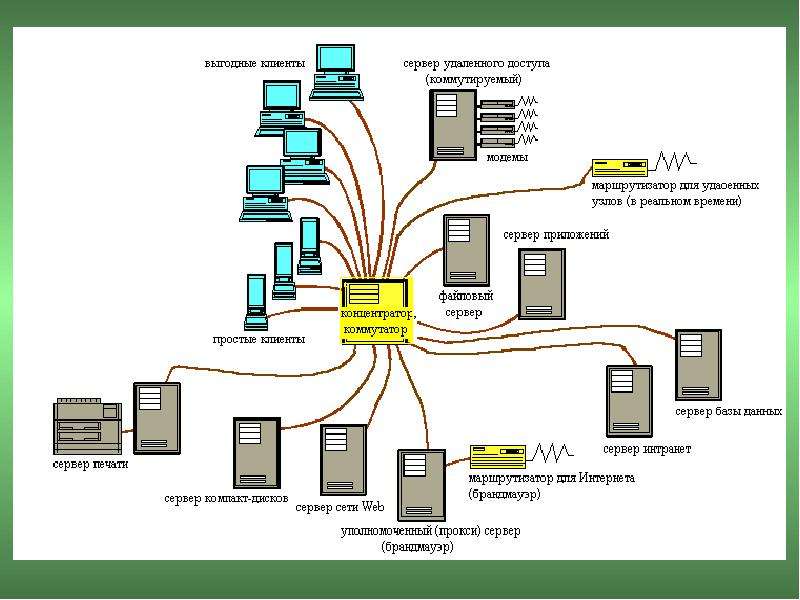

Слайд 36

Описание слайда:

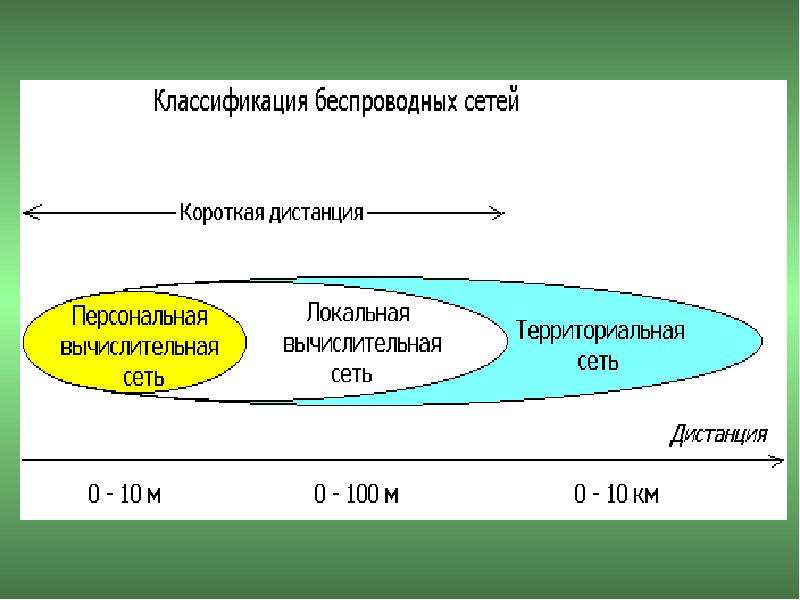

Слайд 37

Описание слайда:

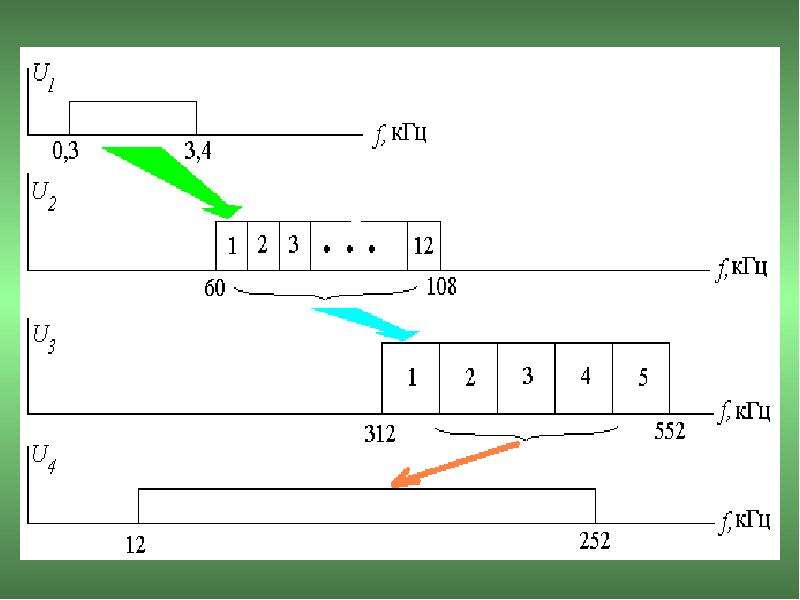

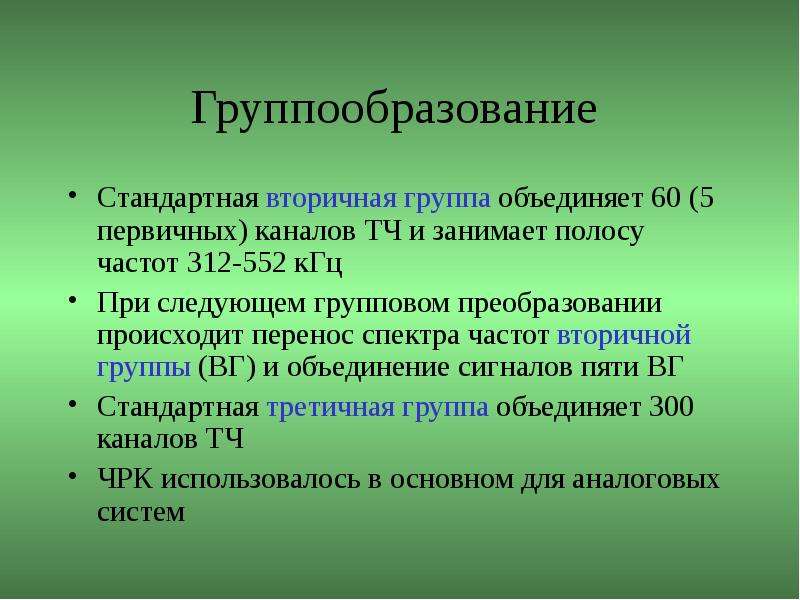

Группообразование Стандартная вторичная группа объединяет 60 (5 первичных) каналов ТЧ и занимает полосу частот 312-552 кГц При следующем групповом преобразовании происходит перенос спектра частот вторичной группы (ВГ) и объединение сигналов пяти ВГ Стандартная третичная группа объединяет 300 каналов ТЧ ЧРК использовалось в основном для аналоговых систем

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

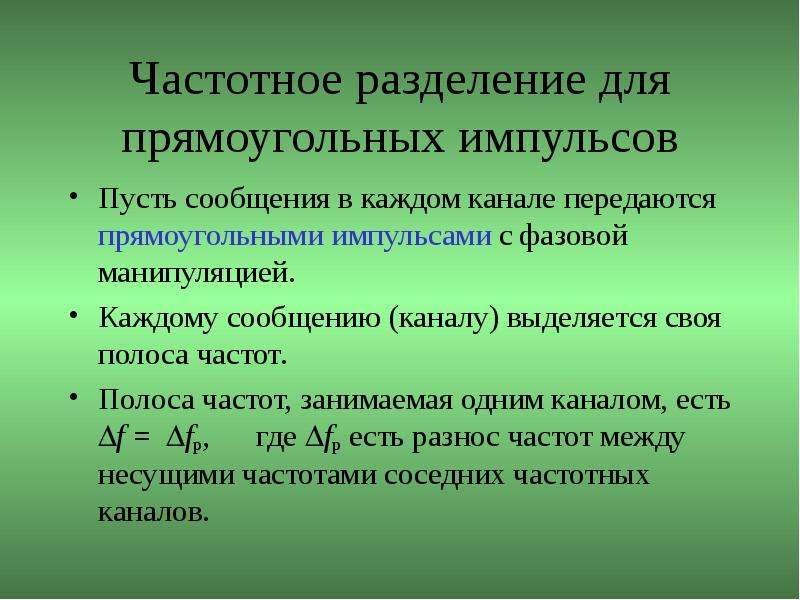

Частотное разделение для прямоугольных импульсов Пусть сообщения в каждом канале передаются прямоугольными импульсами с фазовой манипуляцией. Каждому сообщению (каналу) выделяется своя полоса частот. Полоса частот, занимаемая одним каналом, есть f = fр, где fр есть разнос частот между несущими частотами соседних частотных каналов.

Слайд 40

Описание слайда:

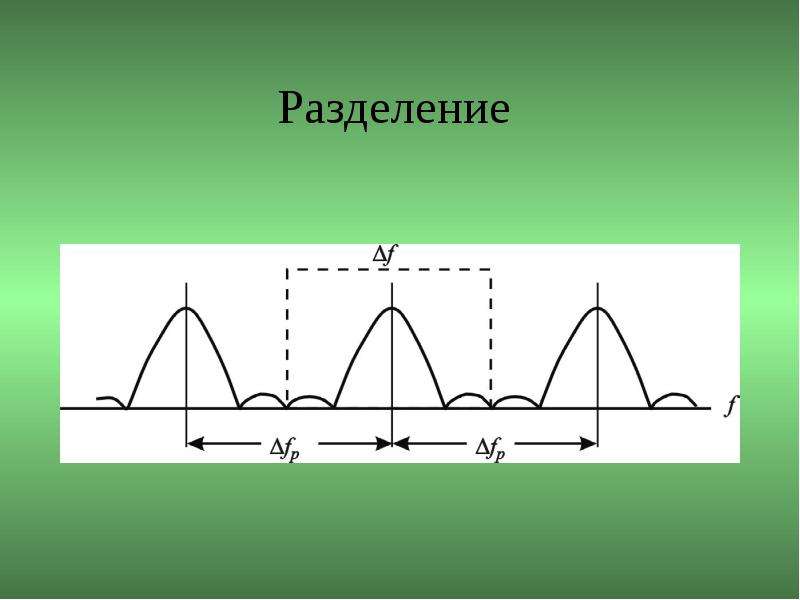

Разделение

Слайд 41

Описание слайда:

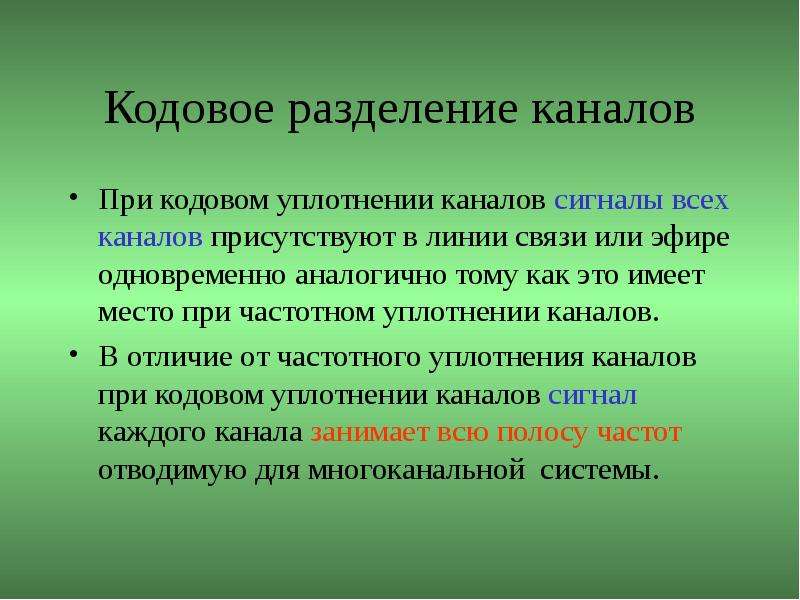

Кодовое разделение каналов При кодовом уплотнении каналов сигналы всех каналов присутствуют в линии связи или эфире одновременно аналогично тому как это имеет место при частотном уплотнении каналов. В отличие от частотного уплотнения каналов при кодовом уплотнении каналов сигнал каждого канала занимает всю полосу частот отводимую для многоканальной системы.
