Слайд 1

Описание слайда:

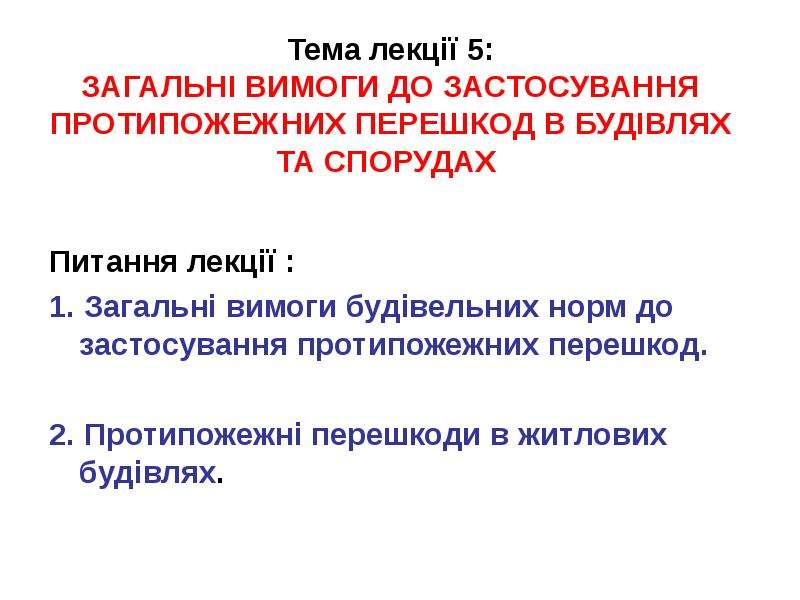

Тема лекції 5: ЗАГАЛЬНІ ВИМОГИ ДО ЗАСТОСУВАННЯ ПРОТИПОЖЕЖНИХ ПЕРЕШКОД В БУДІВЛЯХ ТА СПОРУДАХ Питання лекції : 1. Загальні вимоги будівельних норм до застосування протипожежних перешкод. 2. Протипожежні перешкоди в житлових будівлях.

Слайд 2

Описание слайда:

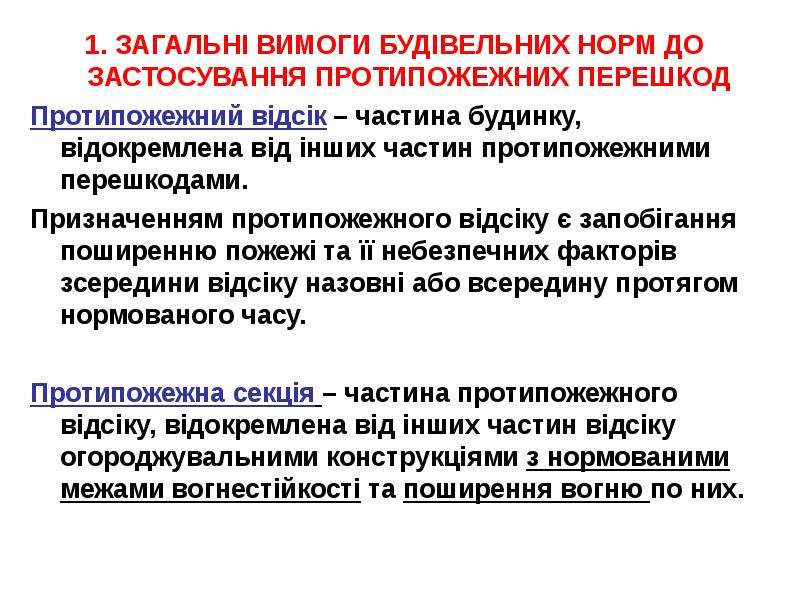

1. ЗАГАЛЬНІ ВИМОГИ БУДІВЕЛЬНИХ НОРМ ДО ЗАСТОСУВАННЯ ПРОТИПОЖЕЖНИХ ПЕРЕШКОД 1. ЗАГАЛЬНІ ВИМОГИ БУДІВЕЛЬНИХ НОРМ ДО ЗАСТОСУВАННЯ ПРОТИПОЖЕЖНИХ ПЕРЕШКОД Протипожежний відсік – частина будинку, відокремлена від інших частин протипожежними перешкодами. Призначенням протипожежного відсіку є запобігання поширенню пожежі та її небезпечних факторів зсередини відсіку назовні або всередину протягом нормованого часу. Протипожежна секція – частина протипожежного відсіку, відокремлена від інших частин відсіку огороджувальними конструкціями з нормованими межами вогнестійкості та поширення вогню по них.

Слайд 3

Описание слайда:

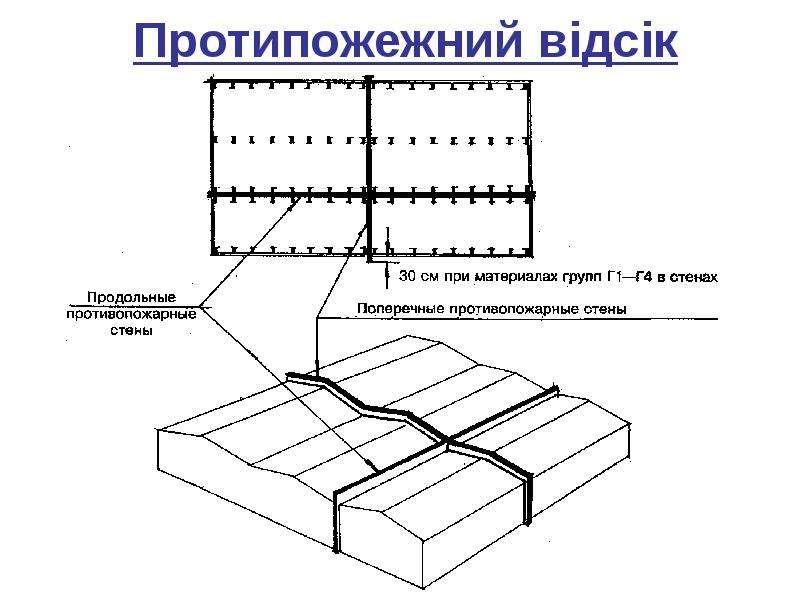

Протипожежний відсік

Слайд 4

Описание слайда:

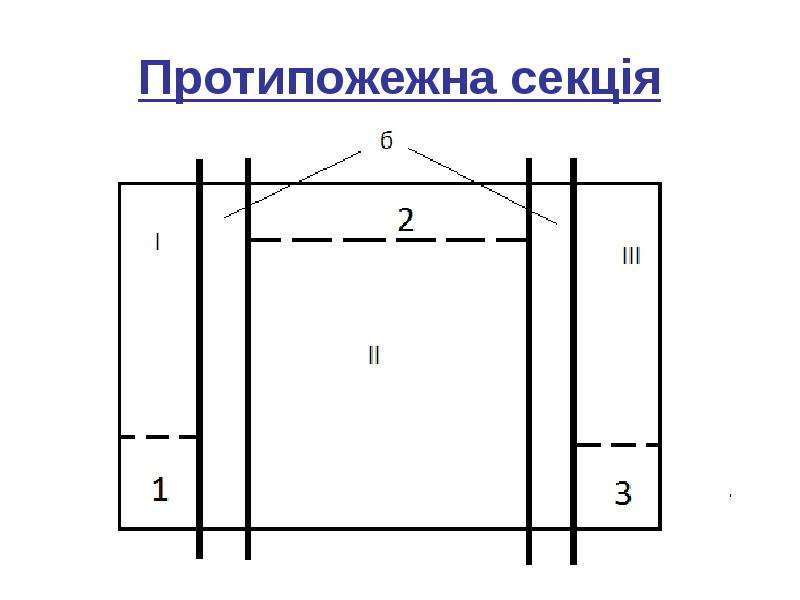

Протипожежна секція

Слайд 5

Описание слайда:

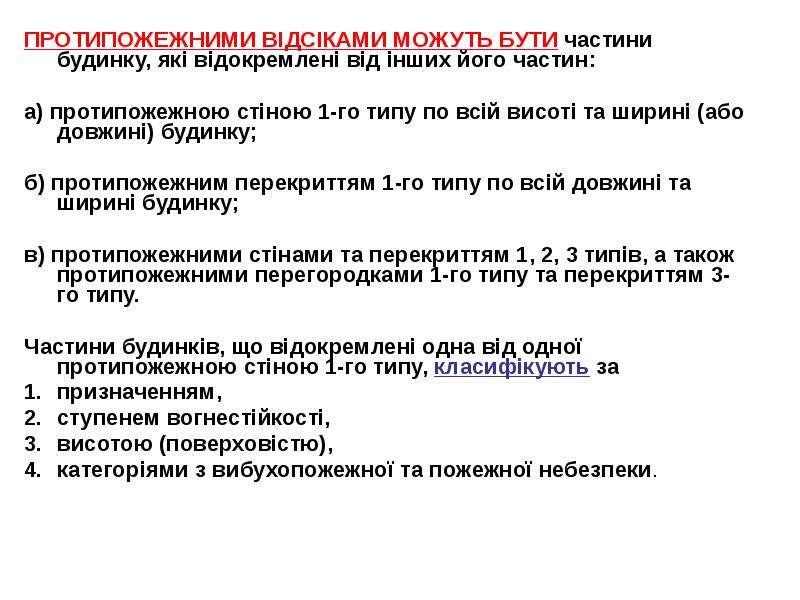

ПРОТИПОЖЕЖНИМИ ВІДСІКАМИ МОЖУТЬ БУТИ частини будинку, які відокремлені від інших його частин: ПРОТИПОЖЕЖНИМИ ВІДСІКАМИ МОЖУТЬ БУТИ частини будинку, які відокремлені від інших його частин: а) протипожежною стіною 1-го типу по всій висоті та ширині (або довжині) будинку; б) протипожежним перекриттям 1-го типу по всій довжині та ширині будинку; в) протипожежними стінами та перекриттям 1, 2, 3 типів, а також протипожежними перегородками 1-го типу та перекриттям 3-го типу. Частини будинків, що відокремлені одна від одної протипожежною стіною 1-го типу, класифікують за призначенням, ступенем вогнестійкості, висотою (поверховістю), категоріями з вибухопожежної та пожежної небезпеки.

Слайд 6

Описание слайда:

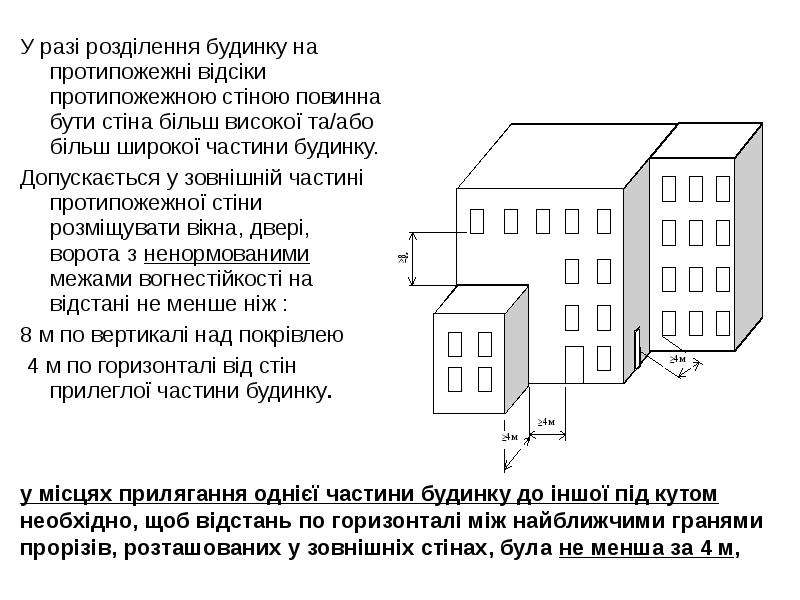

У разі розділення будинку на протипожежні відсіки протипожежною стіною повинна бути стіна більш високої та/або більш широкої частини будинку. У разі розділення будинку на протипожежні відсіки протипожежною стіною повинна бути стіна більш високої та/або більш широкої частини будинку. Допускається у зовнішній частині протипожежної стіни розміщувати вікна, двері, ворота з ненормованими межами вогнестійкості на відстані не менше ніж : 8 м по вертикалі над покрівлею 4 м по горизонталі від стін прилеглої частини будинку.

Слайд 7

Описание слайда:

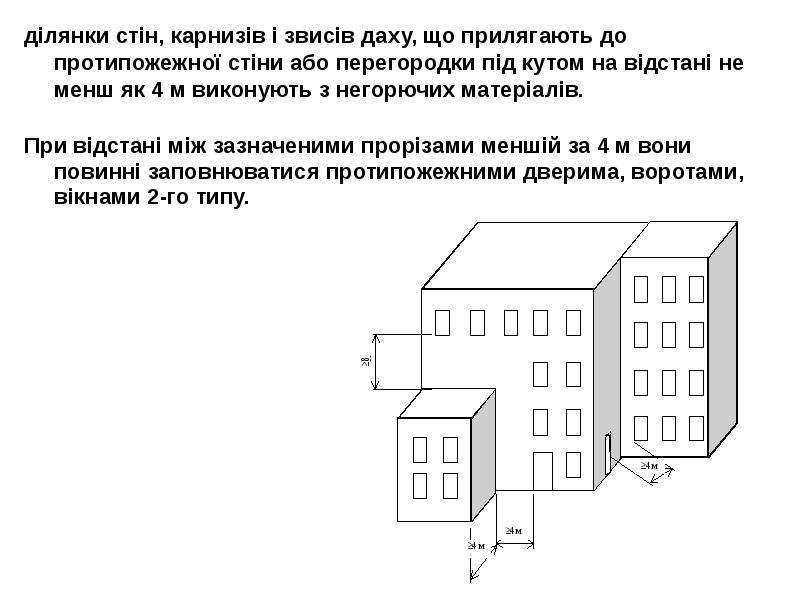

ділянки стін, карнизів і звисів даху, що прилягають до протипожежної стіни або перегородки під кутом на відстані не менш як 4 м виконують з негорючих матеріалів. ділянки стін, карнизів і звисів даху, що прилягають до протипожежної стіни або перегородки під кутом на відстані не менш як 4 м виконують з негорючих матеріалів. При відстані між зазначеними прорізами меншій за 4 м вони повинні заповнюватися протипожежними дверима, воротами, вікнами 2-го типу.

Слайд 8

Описание слайда:

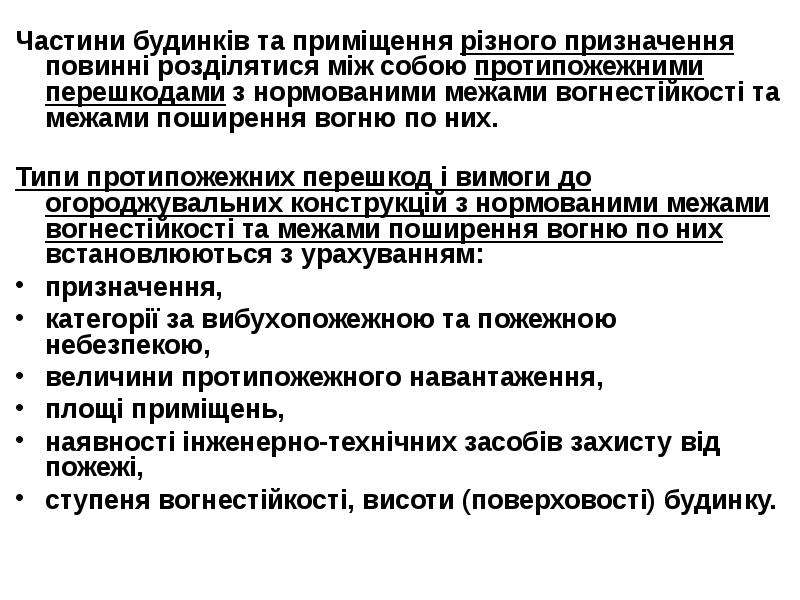

Частини будинків та приміщення різного призначення повинні розділятися між собою протипожежними перешкодами з нормованими межами вогнестійкості та межами поширення вогню по них. Частини будинків та приміщення різного призначення повинні розділятися між собою протипожежними перешкодами з нормованими межами вогнестійкості та межами поширення вогню по них. Типи протипожежних перешкод і вимоги до огороджувальних конструкцій з нормованими межами вогнестійкості та межами поширення вогню по них встановлюються з урахуванням: призначення, категорії за вибухопожежною та пожежною небезпекою, величини протипожежного навантаження, площі приміщень, наявності інженерно-технічних засобів захисту від пожежі, ступеня вогнестійкості, висоти (поверховості) будинку.

Слайд 9

Описание слайда:

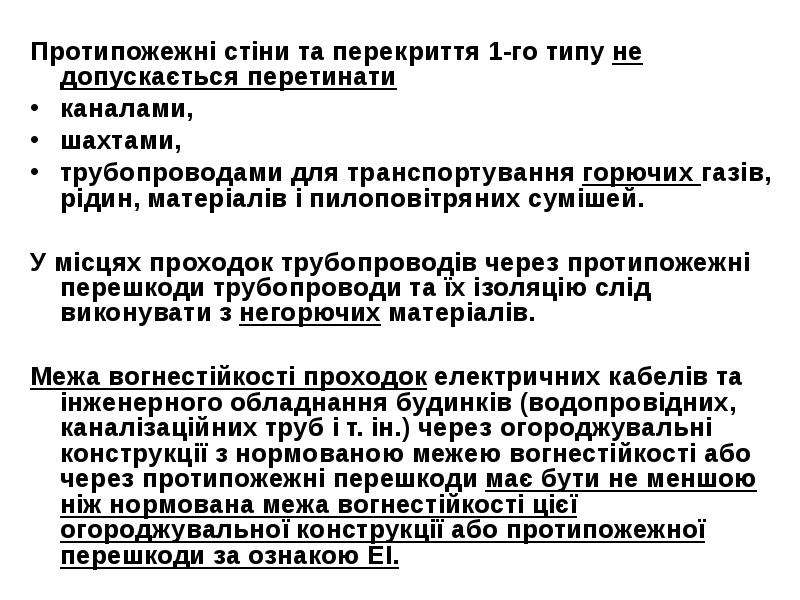

Протипожежні стіни та перекриття 1-го типу не допускається перетинати Протипожежні стіни та перекриття 1-го типу не допускається перетинати каналами, шахтами, трубопроводами для транспортування горючих газів, рідин, матеріалів і пилоповітряних сумішей. У місцях проходок трубопроводів через протипожежні перешкоди трубопроводи та їх ізоляцію слід виконувати з негорючих матеріалів. Межа вогнестійкості проходок електричних кабелів та інженерного обладнання будинків (водопровідних, каналізаційних труб і т. ін.) через огороджувальні конструкції з нормованою межею вогнестійкості або через протипожежні перешкоди має бути не меншою ніж нормована межа вогнестійкості цієї огороджувальної конструкції або протипожежної перешкоди за ознакою ЕІ.

Слайд 10

Описание слайда:

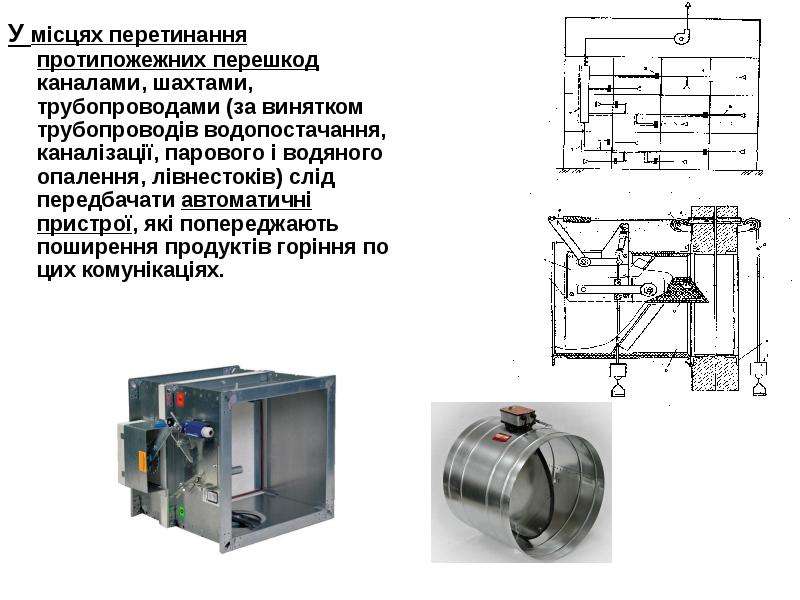

У місцях перетинання протипожежних перешкод каналами, шахтами, трубопроводами (за винятком трубопроводів водопостачання, каналізації, парового і водяного опалення, лівнестоків) слід передбачати автоматичні пристрої, які попереджають поширення продуктів горіння по цих комунікаціях. У місцях перетинання протипожежних перешкод каналами, шахтами, трубопроводами (за винятком трубопроводів водопостачання, каналізації, парового і водяного опалення, лівнестоків) слід передбачати автоматичні пристрої, які попереджають поширення продуктів горіння по цих комунікаціях.

Слайд 11

Описание слайда:

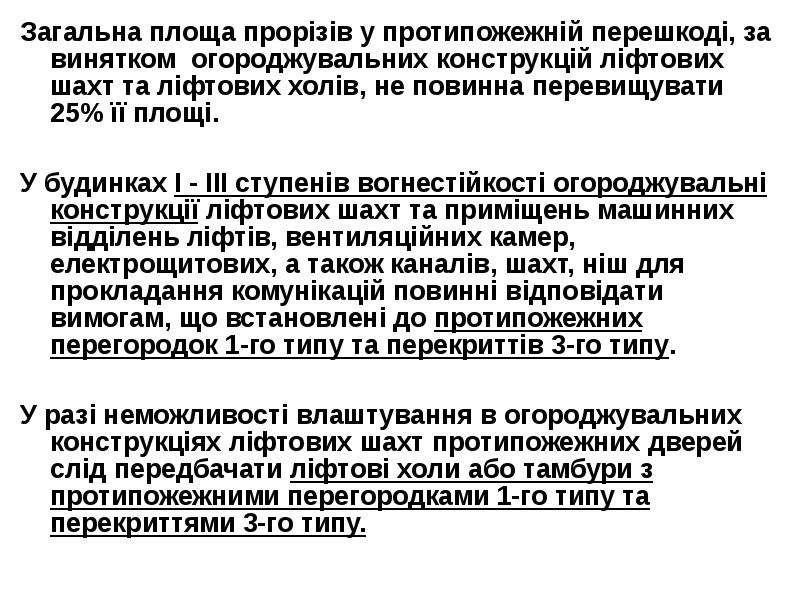

Загальна площа прорізів у протипожежній перешкоді, за винятком огороджувальних конструкцій ліфтових шахт та ліфтових холів, не повинна перевищувати 25% її площі. Загальна площа прорізів у протипожежній перешкоді, за винятком огороджувальних конструкцій ліфтових шахт та ліфтових холів, не повинна перевищувати 25% її площі. У будинках І - ІІІ ступенів вогнестійкості огороджувальні конструкції ліфтових шахт та приміщень машинних відділень ліфтів, вентиляційних камер, електрощитових, а також каналів, шахт, ніш для прокладання комунікацій повинні відповідати вимогам, що встановлені до протипожежних перегородок 1-го типу та перекриттів 3-го типу. У разі неможливості влаштування в огороджувальних конструкціях ліфтових шахт протипожежних дверей слід передбачати ліфтові холи або тамбури з протипожежними перегородками 1-го типу та перекриттями 3-го типу.

Слайд 12

Описание слайда:

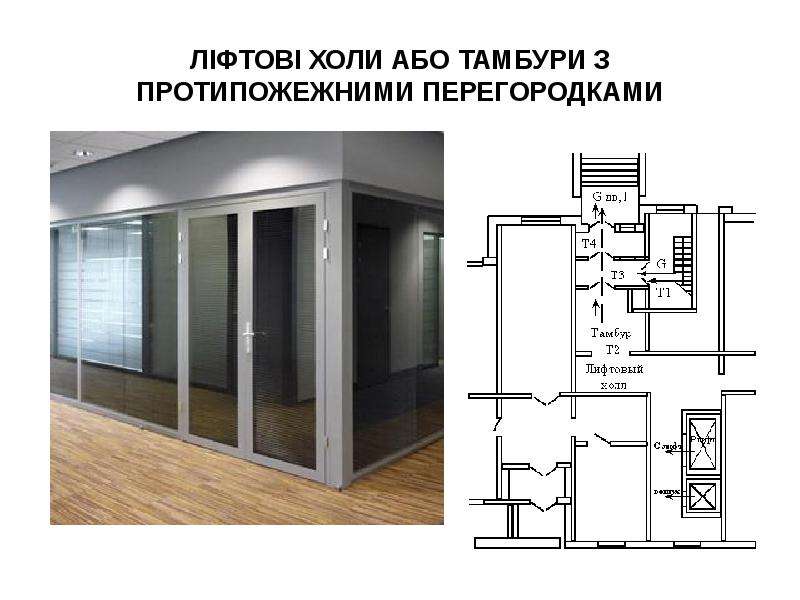

ЛІФТОВІ ХОЛИ АБО ТАМБУРИ З ПРОТИПОЖЕЖНИМИ ПЕРЕГОРОДКАМИ

Слайд 13

Описание слайда:

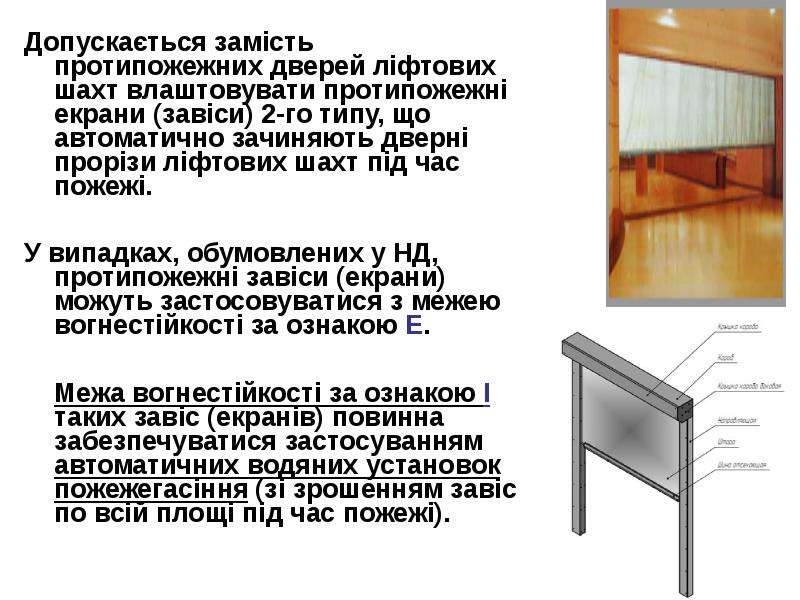

Допускається замість протипожежних дверей ліфтових шахт влаштовувати протипожежні екрани (завіси) 2-го типу, що автоматично зачиняють дверні прорізи ліфтових шахт під час пожежі. Допускається замість протипожежних дверей ліфтових шахт влаштовувати протипожежні екрани (завіси) 2-го типу, що автоматично зачиняють дверні прорізи ліфтових шахт під час пожежі. У випадках, обумовлених у НД, протипожежні завіси (екрани) можуть застосовуватися з межею вогнестійкості за ознакою Е. Межа вогнестійкості за ознакою І таких завіс (екранів) повинна забезпечуватися застосуванням автоматичних водяних установок пожежегасіння (зі зрошенням завіс по всій площі під час пожежі).

Слайд 14

Описание слайда:

Сполучення шахт ліфтів і вантажних підіймачів, розташованих поза об’ємом сходової клітки, з підземними, підвальними, цокольними поверхами слід передбачати через протипожежні тамбур-шлюзи 1-го типу з підпором повітря під час пожежі. Сполучення шахт ліфтів і вантажних підіймачів, розташованих поза об’ємом сходової клітки, з підземними, підвальними, цокольними поверхами слід передбачати через протипожежні тамбур-шлюзи 1-го типу з підпором повітря під час пожежі. Незадимлювані сходові клітки, призначені для евакуації людей і проведення пожежно-рятувальних робіт у будинках з умовною висотою понад 26,5 м, типів Н3 і Н4 влаштовуються із входом на кожному поверсі через протипожежний тамбур-шлюз 1-го типу з підпором повітря в разі пожежі.

Слайд 15

Описание слайда:

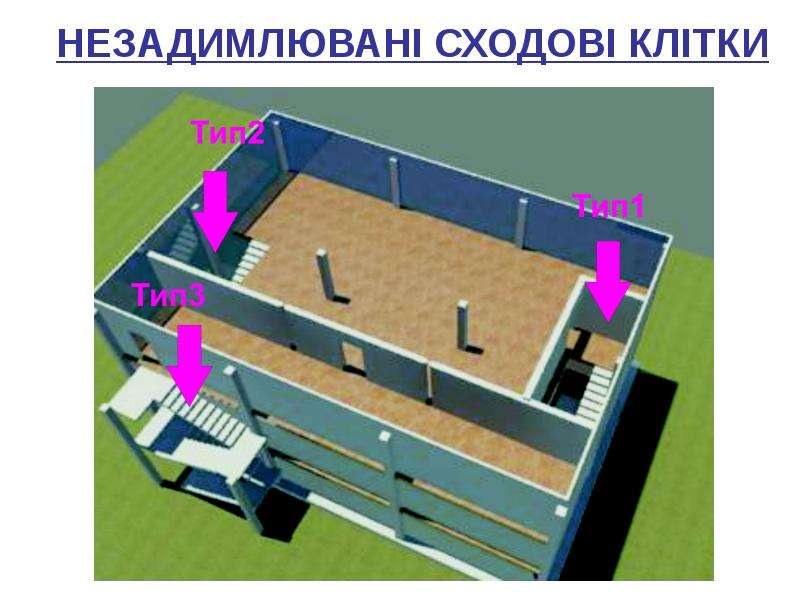

НЕЗАДИМЛЮВАНІ СХОДОВІ КЛІТКИ

Слайд 16

Описание слайда:

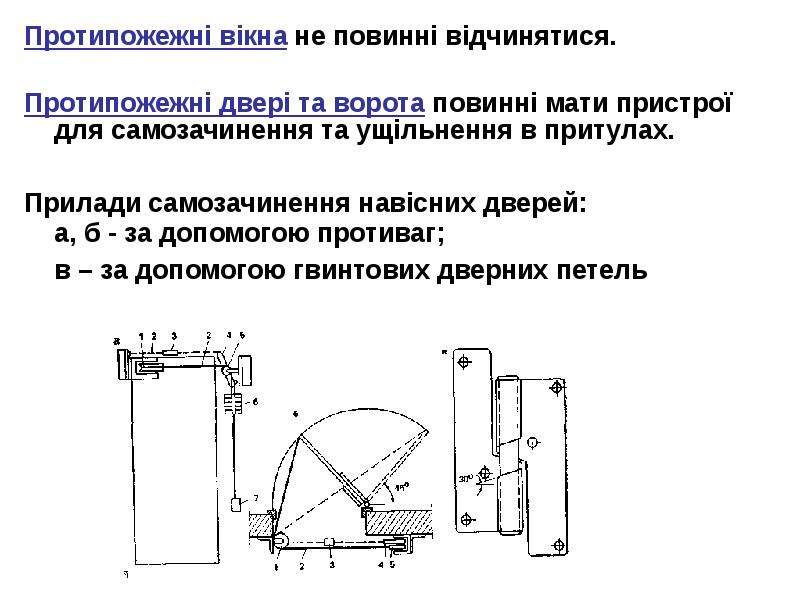

Протипожежні вікна не повинні відчинятися. Протипожежні вікна не повинні відчинятися. Протипожежні двері та ворота повинні мати пристрої для самозачинення та ущільнення в притулах. Прилади самозачинення навісних дверей: а, б - за допомогою противаг; в – за допомогою гвинтових дверних петель

Слайд 17

Описание слайда:

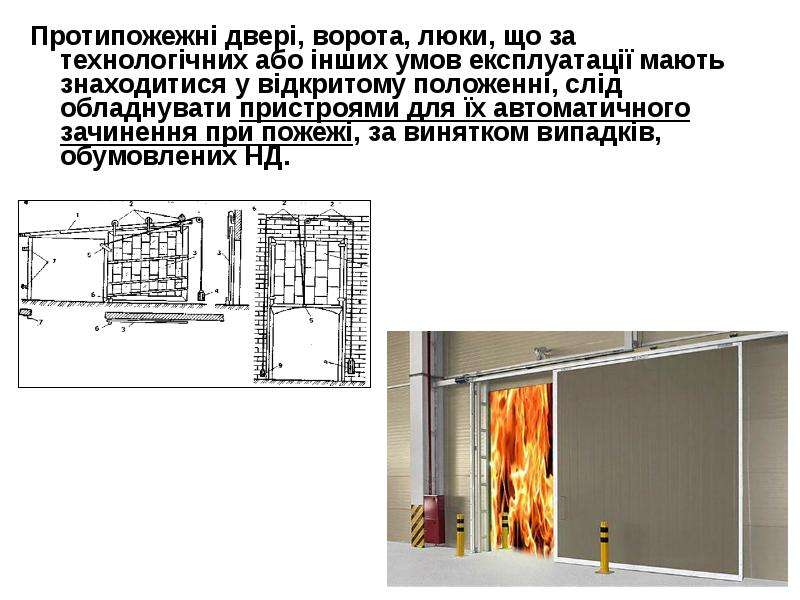

Протипожежні двері, ворота, люки, що за технологічних або інших умов експлуатації мають знаходитися у відкритому положенні, слід обладнувати пристроями для їх автоматичного зачинення при пожежі, за винятком випадків, обумовлених НД. Протипожежні двері, ворота, люки, що за технологічних або інших умов експлуатації мають знаходитися у відкритому положенні, слід обладнувати пристроями для їх автоматичного зачинення при пожежі, за винятком випадків, обумовлених НД.

Слайд 18

Описание слайда:

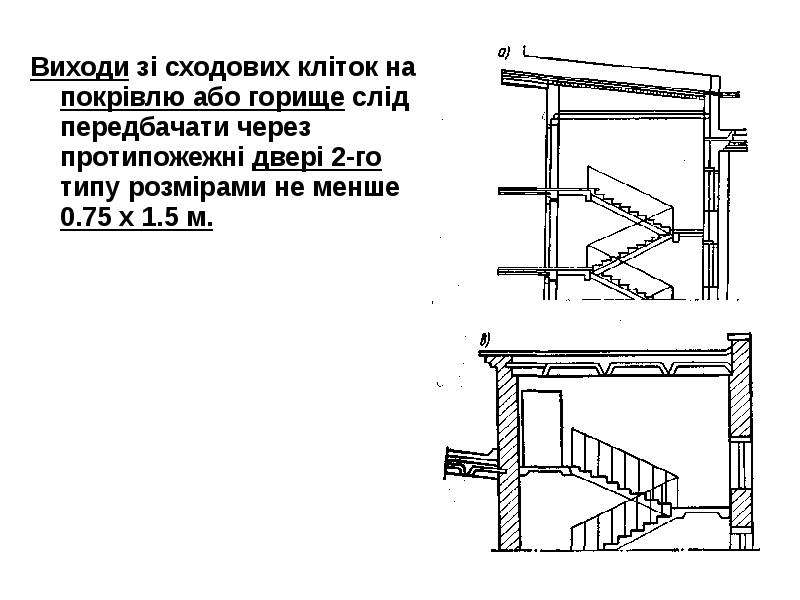

Виходи зі сходових кліток на покрівлю або горище слід передбачати через протипожежні двері 2-го типу розмірами не менше 0.75 х 1.5 м. Виходи зі сходових кліток на покрівлю або горище слід передбачати через протипожежні двері 2-го типу розмірами не менше 0.75 х 1.5 м.

Слайд 19

Описание слайда:

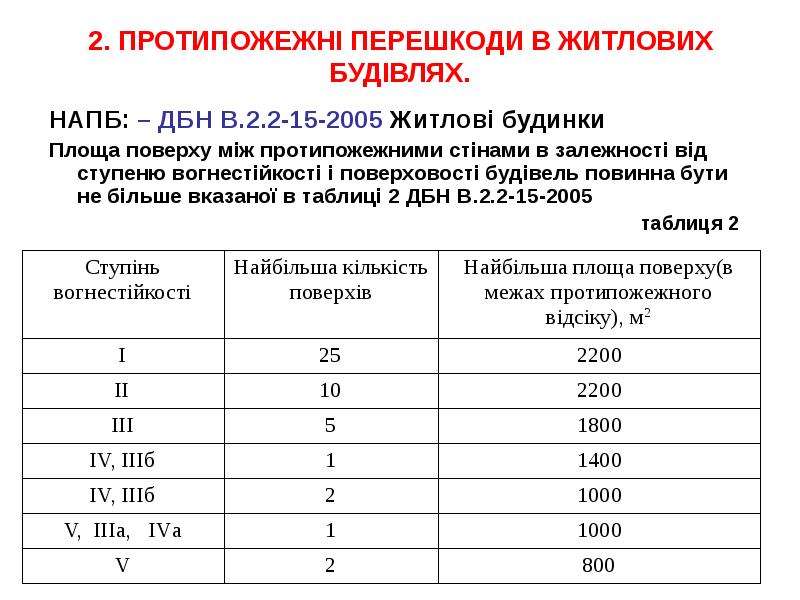

2. ПРОТИПОЖЕЖНІ ПЕРЕШКОДИ В ЖИТЛОВИХ БУДІВЛЯХ. НАПБ: – ДБН В.2.2-15-2005 Житлові будинки Площа поверху між протипожежними стінами в залежності від ступеню вогнестійкості і поверховості будівель повинна бути не більше вказаної в таблиці 2 ДБН В.2.2-15-2005

Слайд 20

Описание слайда:

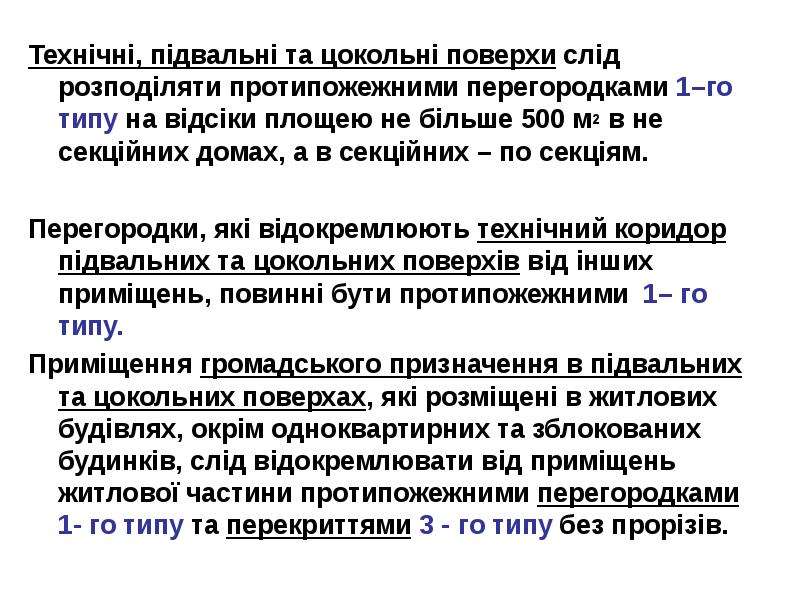

Технічні, підвальні та цокольні поверхи слід розподіляти протипожежними перегородками 1–го типу на відсіки площею не більше 500 м2 в не секційних домах, а в секційних – по секціям. Технічні, підвальні та цокольні поверхи слід розподіляти протипожежними перегородками 1–го типу на відсіки площею не більше 500 м2 в не секційних домах, а в секційних – по секціям. Перегородки, які відокремлюють технічний коридор підвальних та цокольних поверхів від інших приміщень, повинні бути протипожежними 1– го типу. Приміщення громадського призначення в підвальних та цокольних поверхах, які розміщені в житлових будівлях, окрім одноквартирних та зблокованих будинків, слід відокремлювати від приміщень житлової частини протипожежними перегородками 1- го типу та перекриттями 3 - го типу без прорізів.

Слайд 21

Описание слайда:

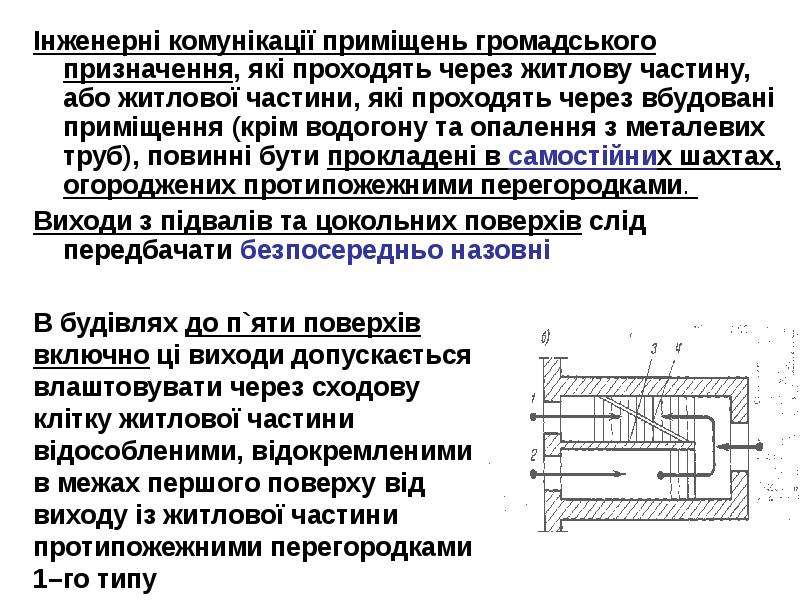

Інженерні комунікації приміщень громадського призначення, які проходять через житлову частину, або житлової частини, які проходять через вбудовані приміщення (крім водогону та опалення з металевих труб), повинні бути прокладені в самостійних шахтах, огороджених протипожежними перегородками. Інженерні комунікації приміщень громадського призначення, які проходять через житлову частину, або житлової частини, які проходять через вбудовані приміщення (крім водогону та опалення з металевих труб), повинні бути прокладені в самостійних шахтах, огороджених протипожежними перегородками. Виходи з підвалів та цокольних поверхів слід передбачати безпосередньо назовні

Слайд 22

Описание слайда:

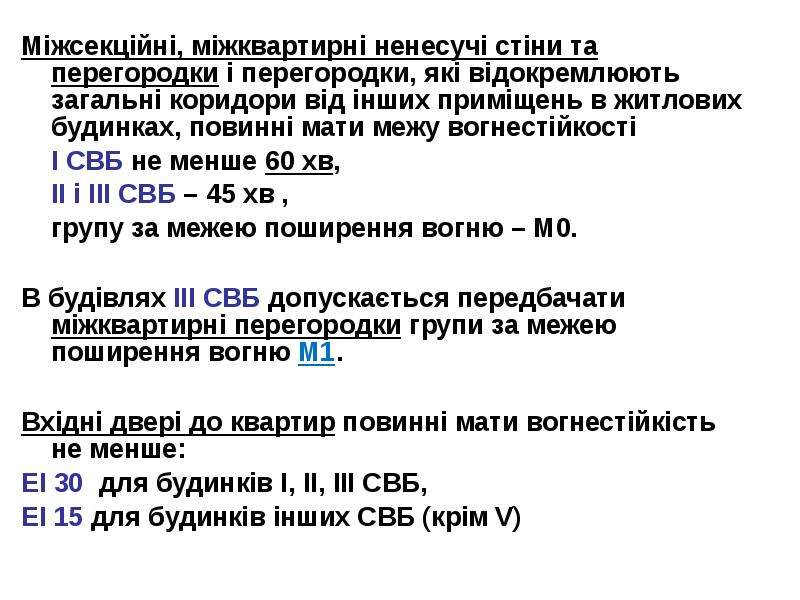

Міжсекційні, міжквартирні ненесучі стіни та перегородки і перегородки, які відокремлюють загальні коридори від інших приміщень в житлових будинках, повинні мати межу вогнестійкості Міжсекційні, міжквартирні ненесучі стіни та перегородки і перегородки, які відокремлюють загальні коридори від інших приміщень в житлових будинках, повинні мати межу вогнестійкості І СВБ не менше 60 хв, ІІ і ІІІ СВБ – 45 хв , групу за межею поширення вогню – М0. В будівлях III СВБ допускається передбачати міжквартирні перегородки групи за межею поширення вогню М1. Вхідні двері до квартир повинні мати вогнестійкість не менше: ЕІ 30 для будинків І, ІІ, ІІІ СВБ, ЕІ 15 для будинків інших СВБ (крім V)

Слайд 23

Описание слайда:

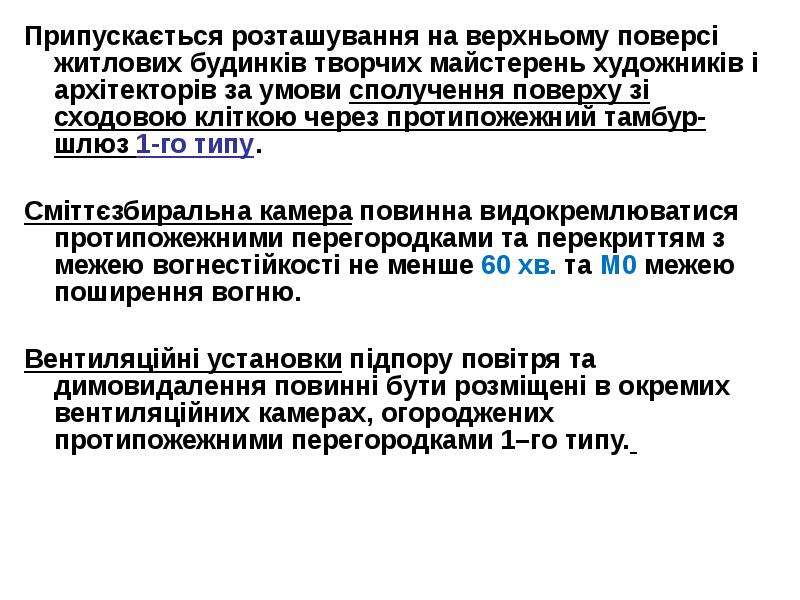

Припускається розташування на верхньому поверсі житлових будинків творчих майстерень художників і архітекторів за умови сполучення поверху зі сходовою кліткою через протипожежний тамбур-шлюз 1-го типу. Припускається розташування на верхньому поверсі житлових будинків творчих майстерень художників і архітекторів за умови сполучення поверху зі сходовою кліткою через протипожежний тамбур-шлюз 1-го типу. Сміттєзбиральна камера повинна видокремлюватися протипожежними перегородками та перекриттям з межею вогнестійкості не менше 60 хв. та М0 межею поширення вогню. Вентиляційні установки підпору повітря та димовидалення повинні бути розміщені в окремих вентиляційних камерах, огороджених протипожежними перегородками 1–го типу.

Слайд 24

Описание слайда:

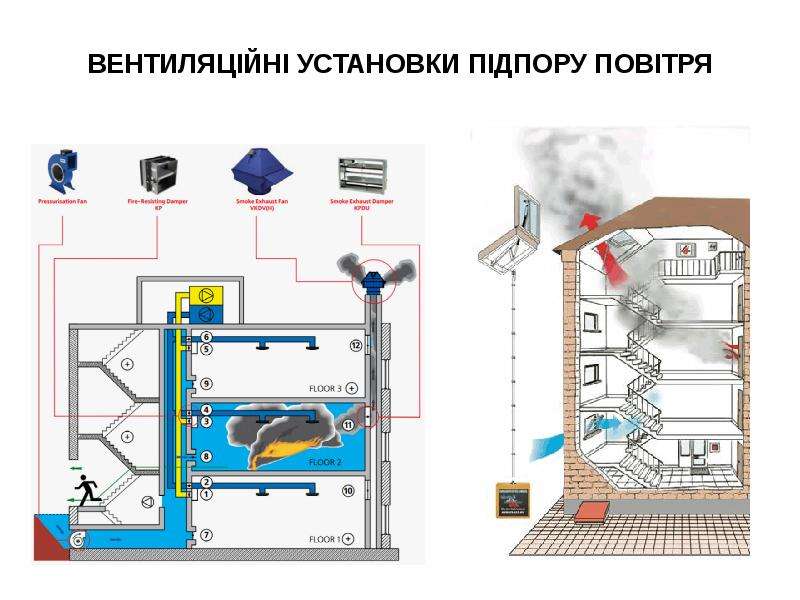

ВЕНТИЛЯЦІЙНІ УСТАНОВКИ ПІДПОРУ ПОВІТРЯ

Слайд 25

Описание слайда:

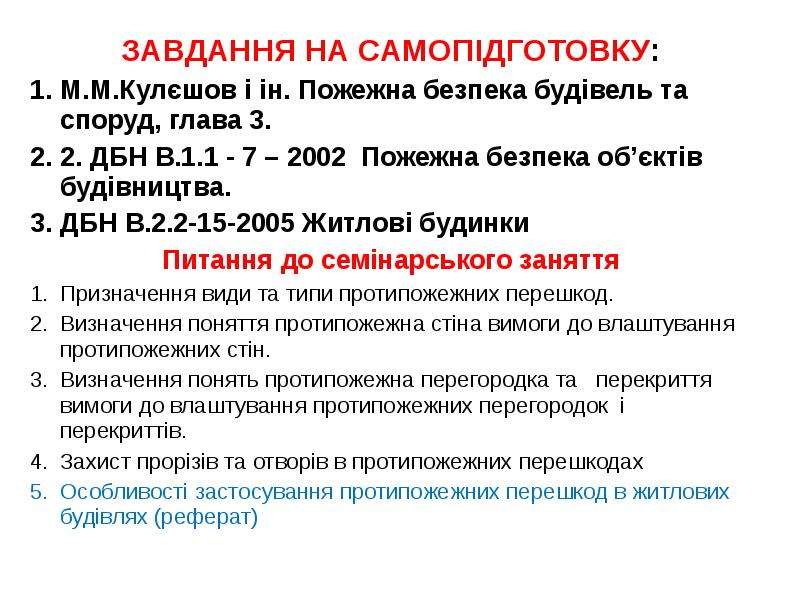

ЗАВДАННЯ НА САМОПIДГОТОВКУ: ЗАВДАННЯ НА САМОПIДГОТОВКУ: М.М.Кулєшов і ін. Пожежна безпека будівель та споруд, глава 3. 2. ДБН В.1.1 - 7 – 2002 Пожежна безпека об’єктів будівництва. 3. ДБН В.2.2-15-2005 Житлові будинки Питання до семінарського заняття Призначення види та типи протипожежних перешкод. Визначення поняття протипожежна стіна вимоги до влаштування протипожежних стін. Визначення понять протипожежна перегородка та перекриття вимоги до влаштування протипожежних перегородок і перекриттів. Захист прорізів та отворів в протипожежних перешкодах Особливості застосування протипожежних перешкод в житлових будівлях (реферат)
