Слайд 1

Описание слайда:

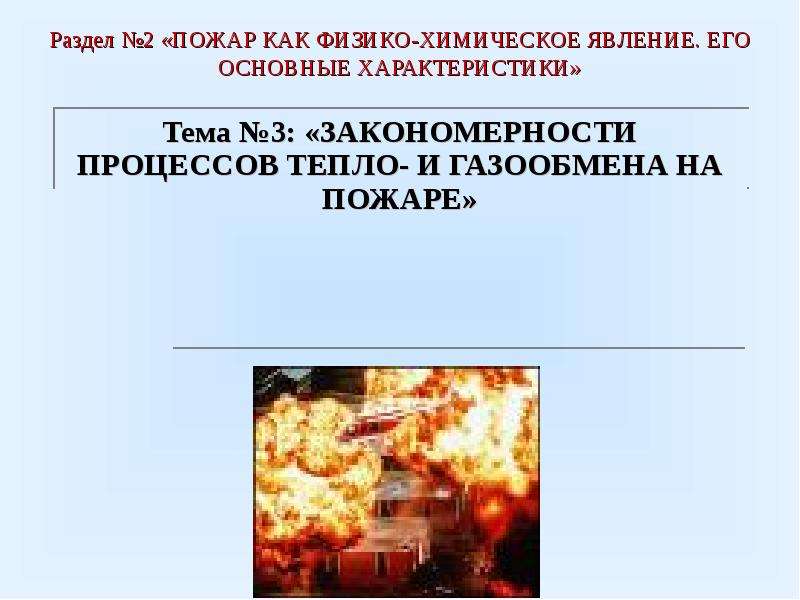

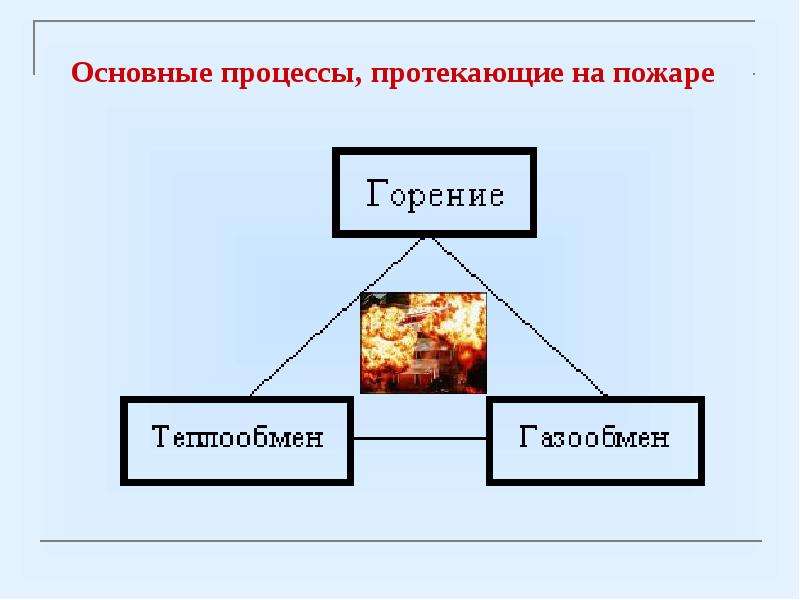

Раздел №2 «ПОЖАР КАК ФИЗИКО-ХИМИЧЕСКОЕ ЯВЛЕНИЕ. ЕГО ОСНОВНЫЕ ХАРАКТЕРИСТИКИ» Тема №3: «ЗАКОНОМЕРНОСТИ ПРОЦЕССОВ ТЕПЛО- И ГАЗООБМЕНА НА ПОЖАРЕ»

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

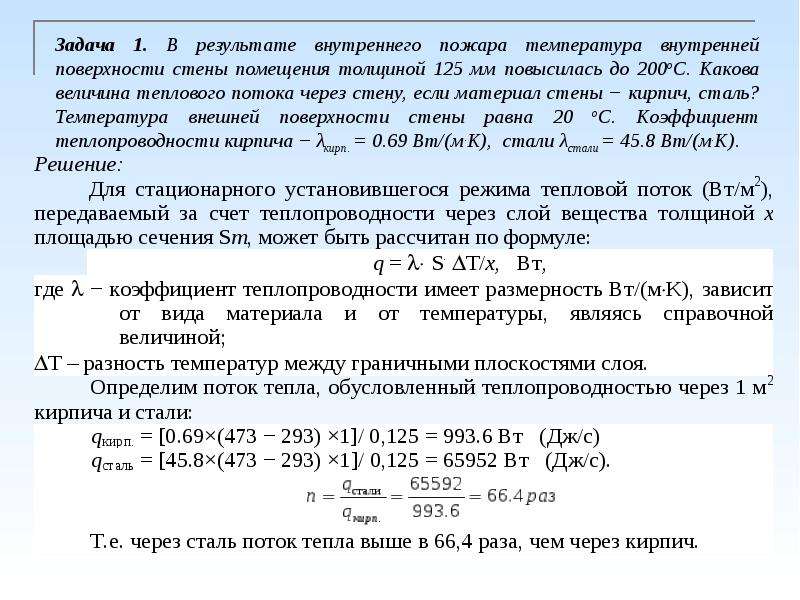

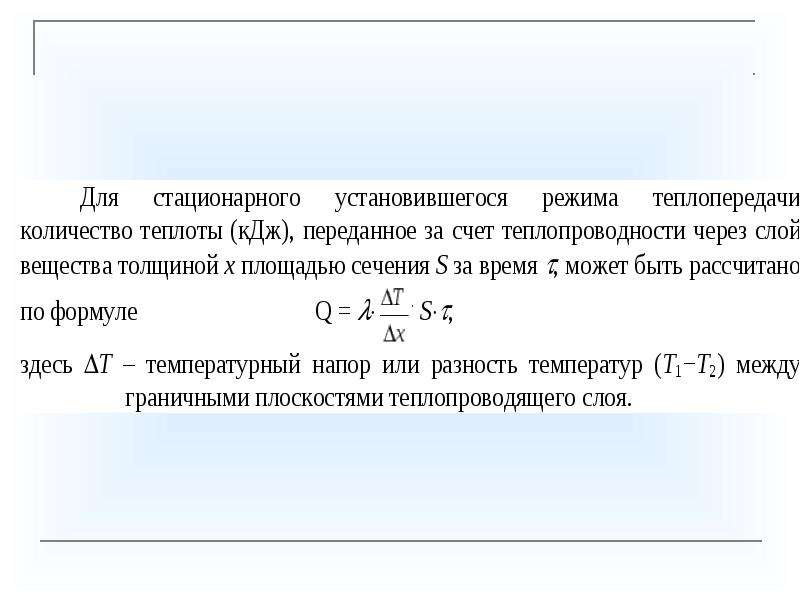

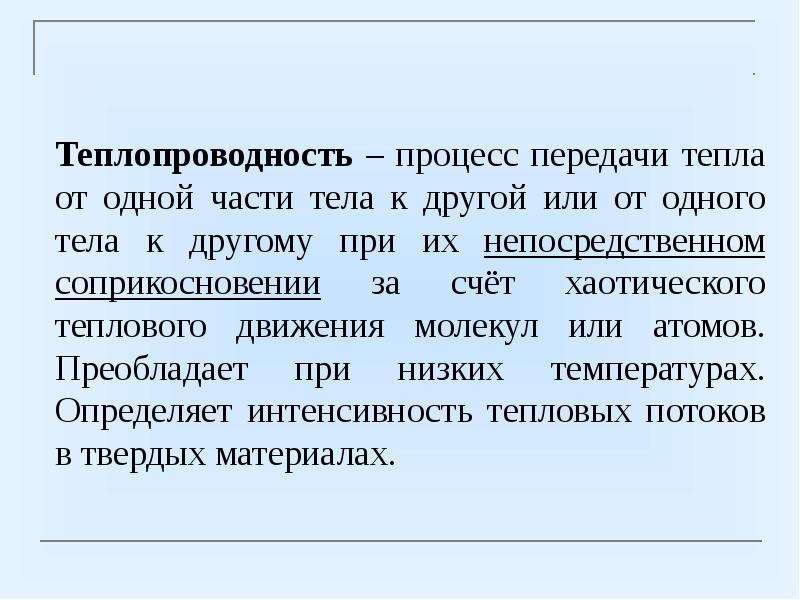

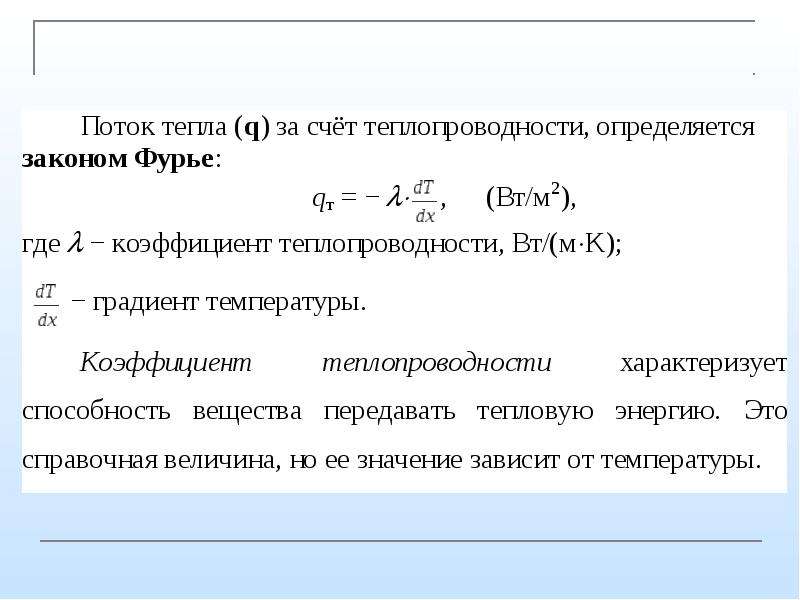

Теплопроводность

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

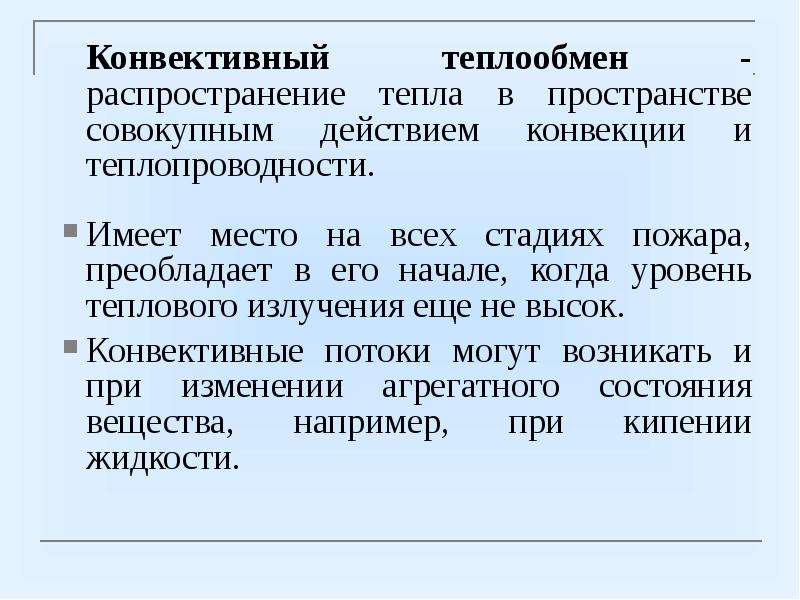

Конвективный теплообмен - распространение тепла в пространстве совокупным действием конвекции и теплопроводности. Конвективный теплообмен - распространение тепла в пространстве совокупным действием конвекции и теплопроводности. Имеет место на всех стадиях пожара, преобладает в его начале, когда уровень теплового излучения еще не высок. Конвективные потоки могут возникать и при изменении агрегатного состояния вещества, например, при кипении жидкости.

Слайд 13

Описание слайда:

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

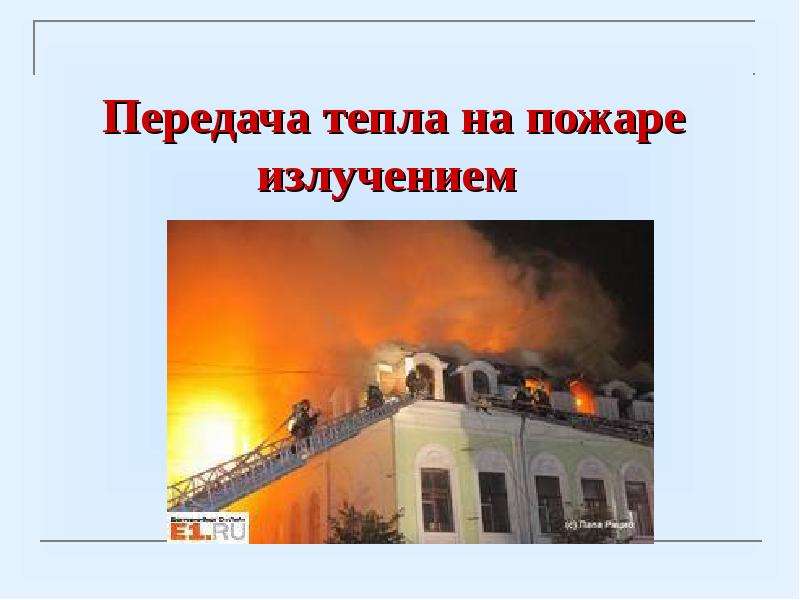

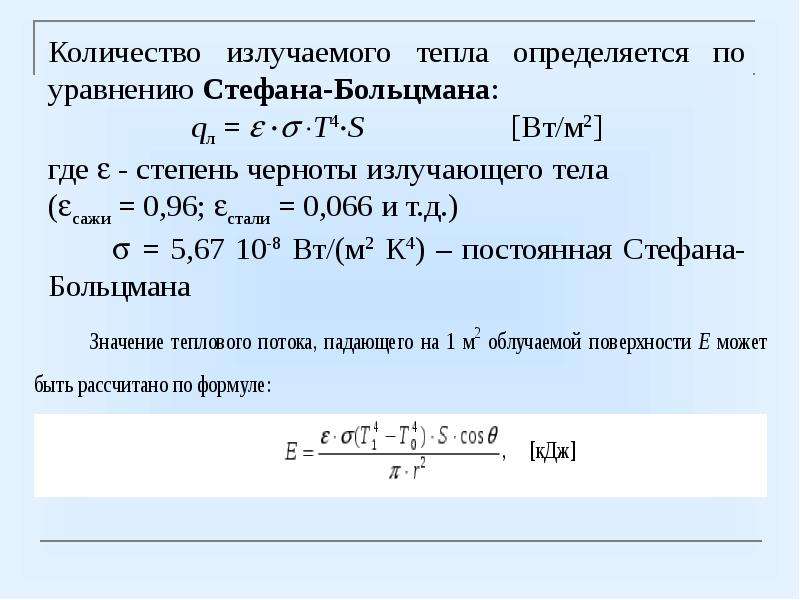

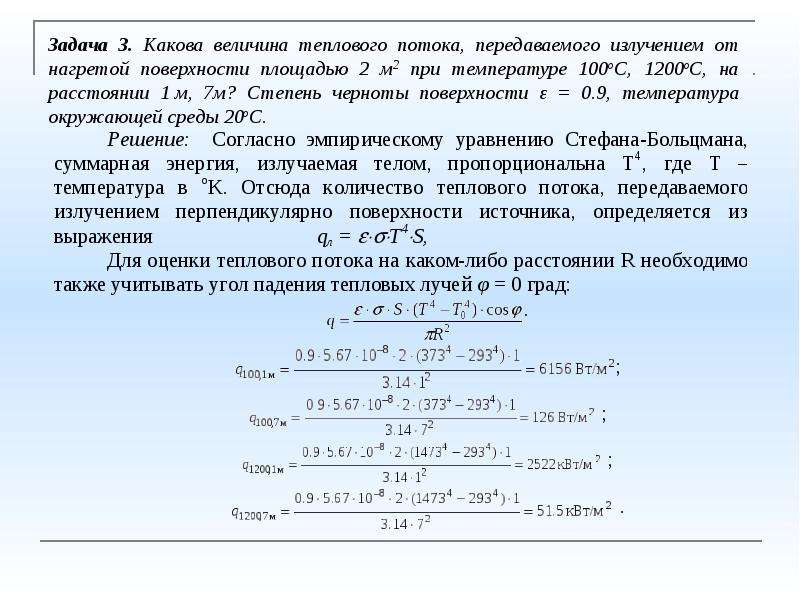

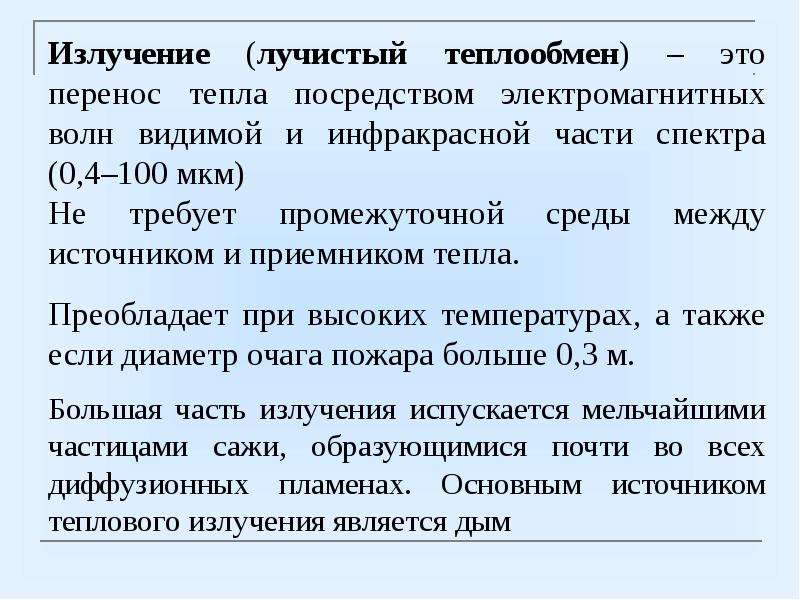

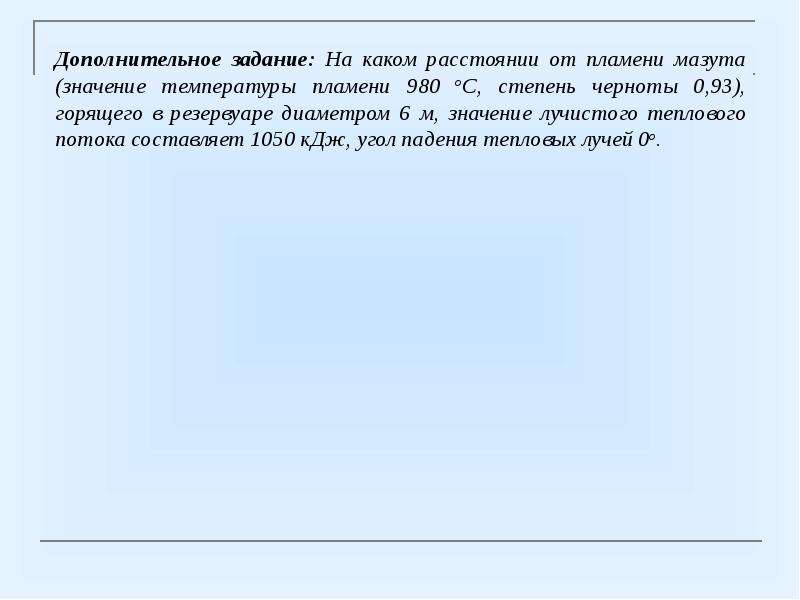

Передача тепла на пожаре излучением

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

Слайд 23

Описание слайда:

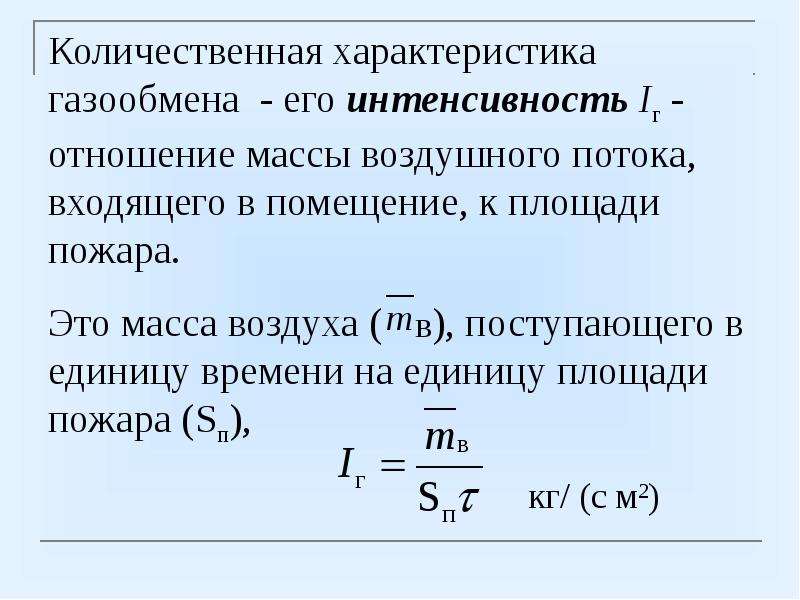

Основные закономерности газообмена

Слайд 24

Описание слайда:

Слайд 25

Описание слайда:

Плоскость, в которой избыточное давление будет равно нулю - плоскость равных давлений или нейтральная зона (H3). Плоскость, в которой избыточное давление будет равно нулю - плоскость равных давлений или нейтральная зона (H3).

Слайд 26

Описание слайда:

Положение нейтральной зоны относительно проема :

Слайд 27

Описание слайда:

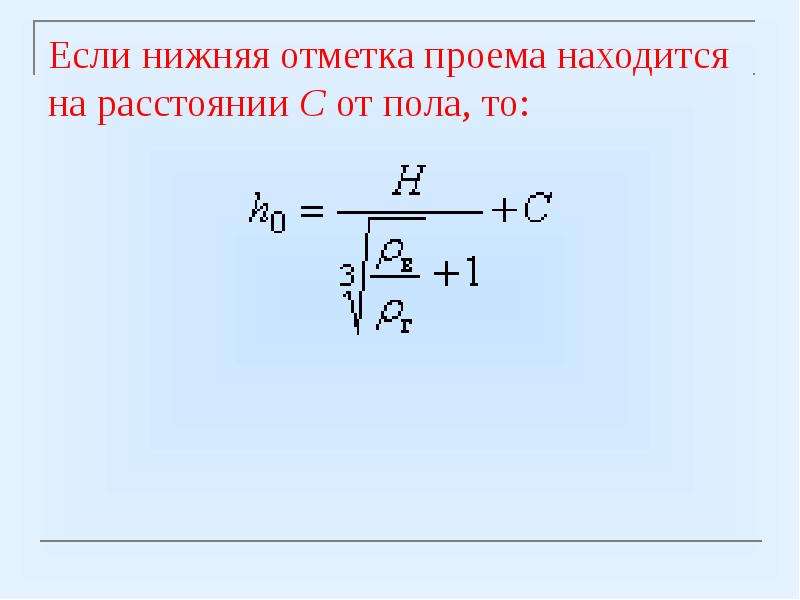

Если нижняя отметка проема находится на расстоянии С от пола, то:

Слайд 28

Описание слайда:

Коэффициент избытка воздуха

Слайд 29

Описание слайда:

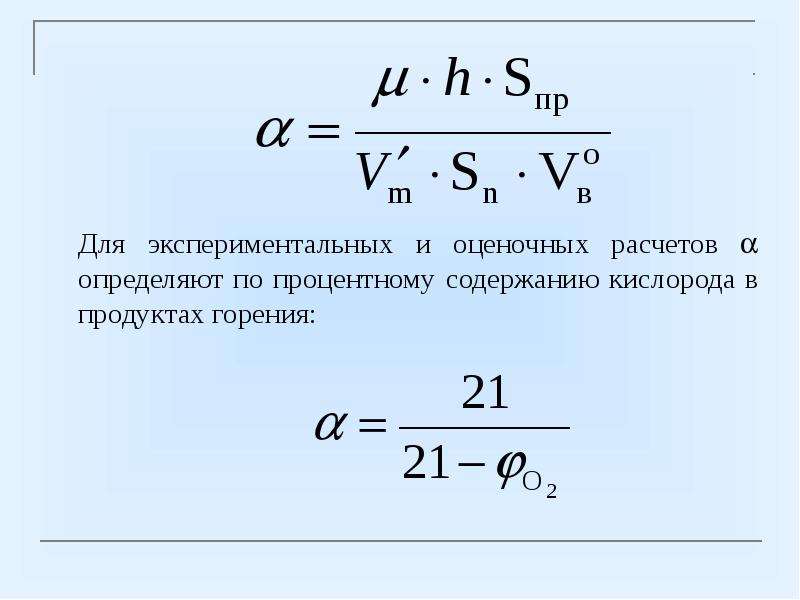

Для экспериментальных и оценочных расчетов  определяют по процентному содержанию кислорода в продуктах горения: Для экспериментальных и оценочных расчетов  определяют по процентному содержанию кислорода в продуктах горения:

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

Слайд 33

Описание слайда:

Параметры пожара

Слайд 34

Описание слайда:

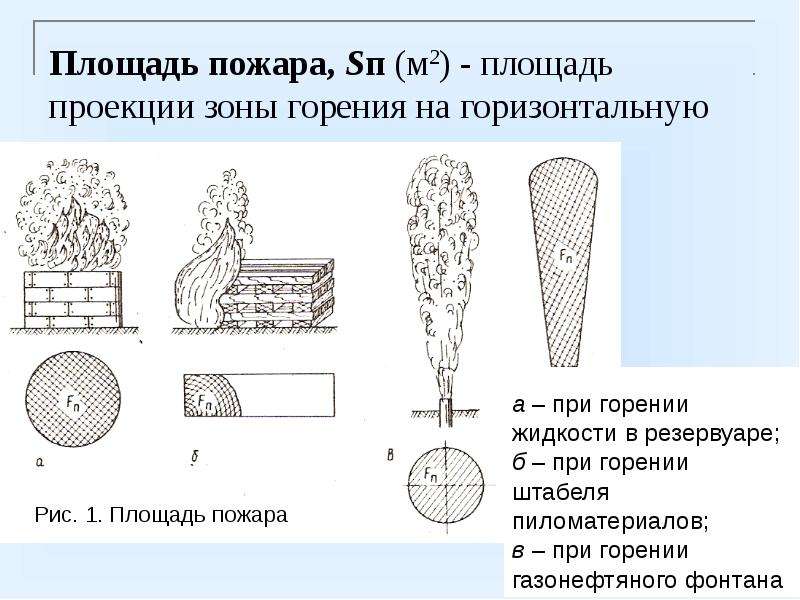

Площадь пожара, Sп (м2) - площадь проекции зоны горения на горизонтальную или вертикальную плоскость.

Слайд 35

Описание слайда:

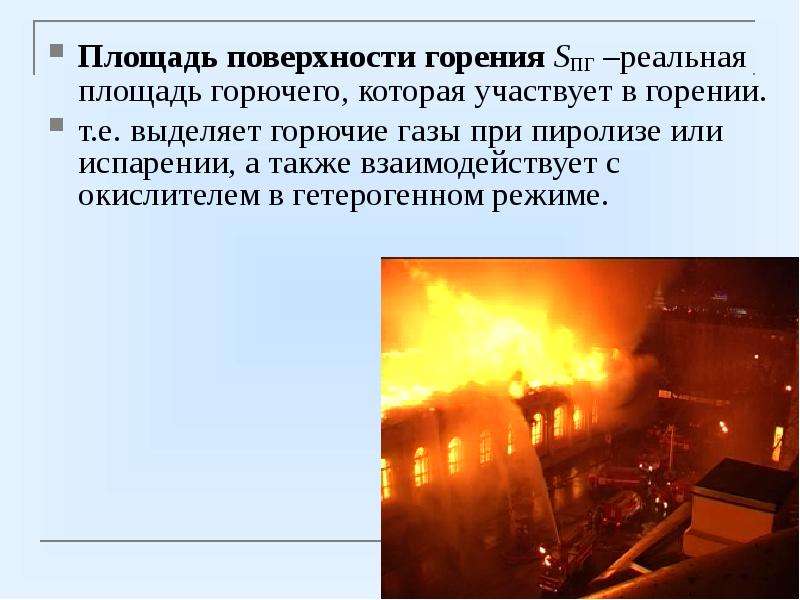

Площадь поверхности горения SПГ –реальная площадь горючего, которая участвует в горении. Площадь поверхности горения SПГ –реальная площадь горючего, которая участвует в горении. т.е. выделяет горючие газы при пиролизе или испарении, а также взаимодействует с окислителем в гетерогенном режиме.

Слайд 36

Описание слайда:

Линейная скорость распространения пожара (горения), Vл (м/с) – это путь, который проходит фронт пламени по поверхности горючего материала в единицу времени. Линейная скорость распространения пожара (горения), Vл (м/с) – это путь, который проходит фронт пламени по поверхности горючего материала в единицу времени. Линейная скорость распространения пожара определяет его площадь. Vг > Vж > Vтв

Слайд 37

Описание слайда:

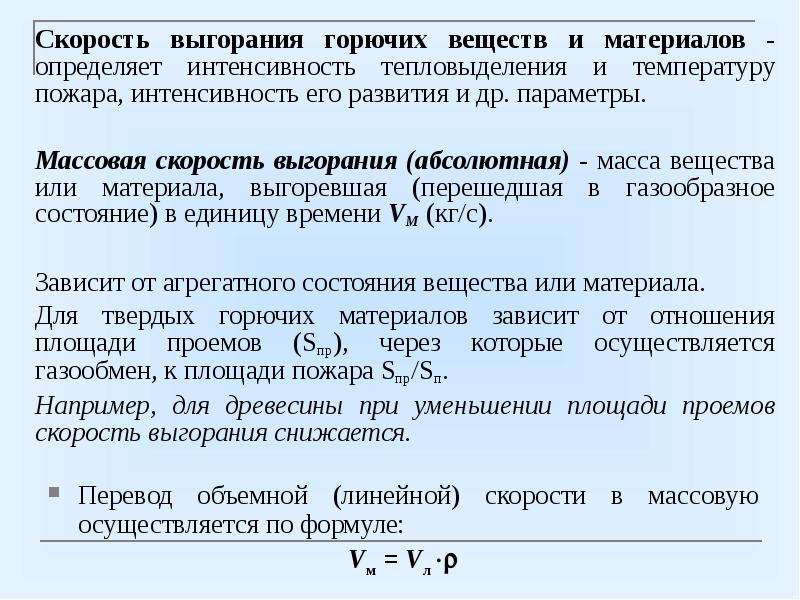

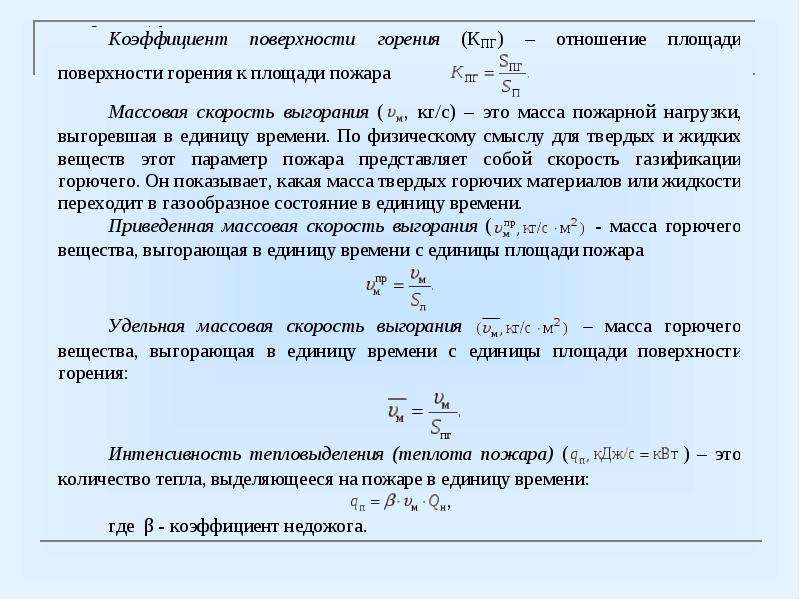

Скорость выгорания горючих веществ и материалов - определяет интенсивность тепловыделения и температуру пожара, интенсивность его развития и др. параметры. Скорость выгорания горючих веществ и материалов - определяет интенсивность тепловыделения и температуру пожара, интенсивность его развития и др. параметры. Массовая скорость выгорания (абсолютная) - масса вещества или материала, выгоревшая (перешедшая в газообразное состояние) в единицу времени VM (кг/с). Зависит от агрегатного состояния вещества или материала. Для твердых горючих материалов зависит от отношения площади проемов (Sпр), через которые осуществляется газообмен, к площади пожара Sпр/Sп. Например, для древесины при уменьшении площади проемов скорость выгорания снижается.

Слайд 38

Описание слайда:

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

Слайд 41

Описание слайда:

Слайд 42

Описание слайда:

Слайд 43

Описание слайда:

Слайд 44

Описание слайда:

Слайд 45

Описание слайда:

Слайд 46

Описание слайда:

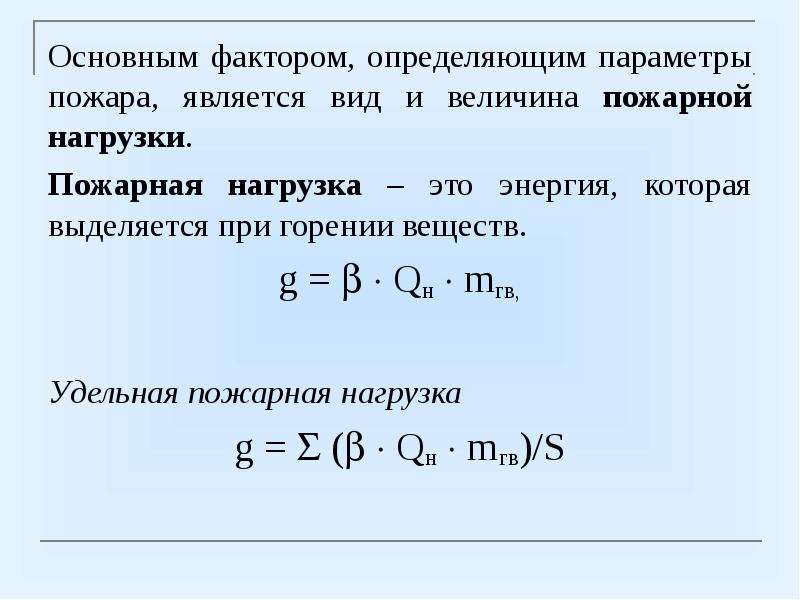

Основным фактором, определяющим параметры пожара, является вид и величина пожарной нагрузки. Основным фактором, определяющим параметры пожара, является вид и величина пожарной нагрузки. Пожарная нагрузка – это энергия, которая выделяется при горении веществ. g =   Qн  mгв, Удельная пожарная нагрузка g =  (  Qн  mгв)/S

Слайд 47

Описание слайда:

Рг.н.  горючая нагрузка; Рг.н.  горючая нагрузка; – масса горючих и трудногорючих материалов, кг; S - площадь пола помещения или открытой площадки, м2 .

Слайд 48

Описание слайда:

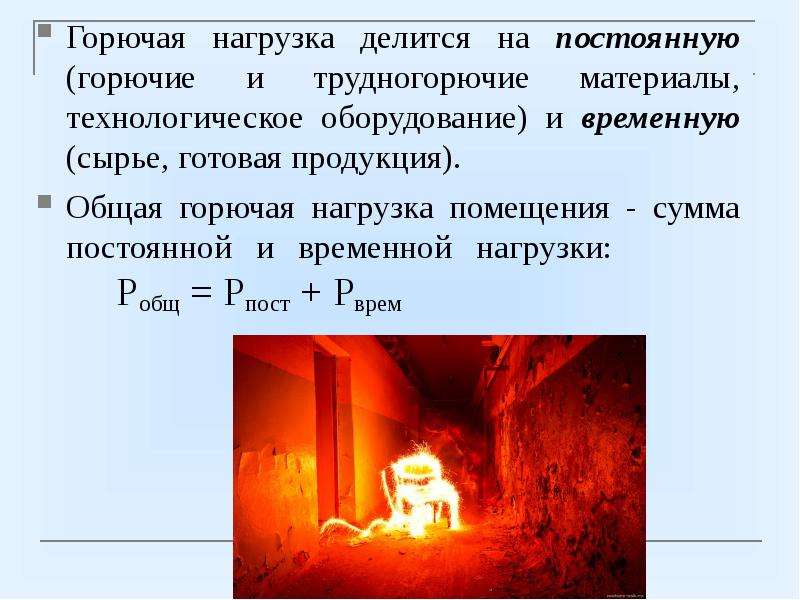

Горючая нагрузка делится на постоянную (горючие и трудногорючие материалы, технологическое оборудование) и временную (сырье, готовая продукция). Горючая нагрузка делится на постоянную (горючие и трудногорючие материалы, технологическое оборудование) и временную (сырье, готовая продукция). Общая горючая нагрузка помещения - сумма постоянной и временной нагрузки: Робщ = Рпост + Рврем
