Слайд 1

Описание слайда:

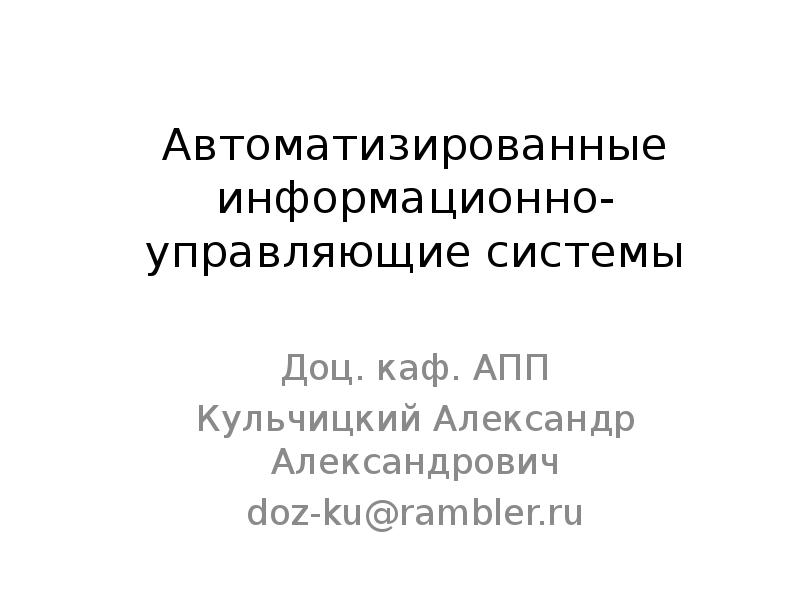

Автоматизированные информационно-управляющие системы Доц. каф. АПП Кульчицкий Александр Александрович doz-ku@rambler.ru

Слайд 2

Описание слайда:

Лекция 5 Заземление и согласование сигналов с датчиков

Слайд 3

Описание слайда:

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

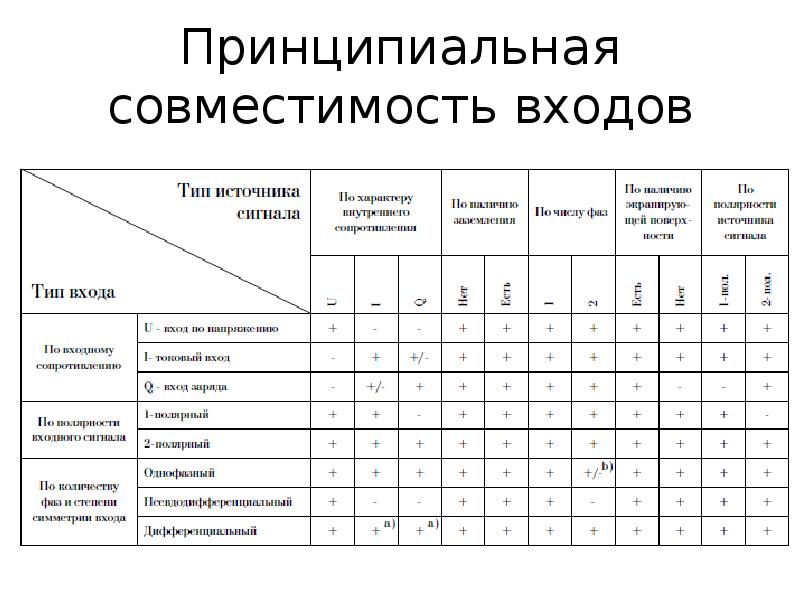

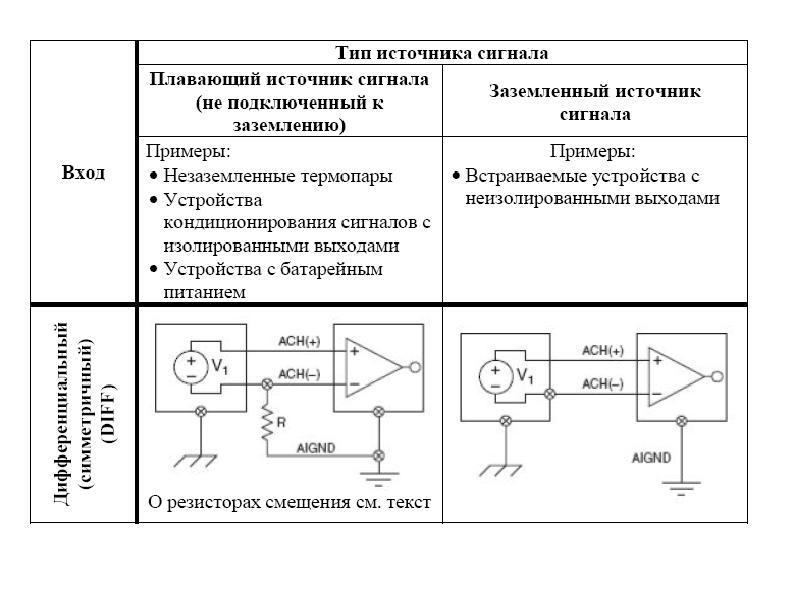

Принципиальная совместимость входов

Слайд 6

Описание слайда:

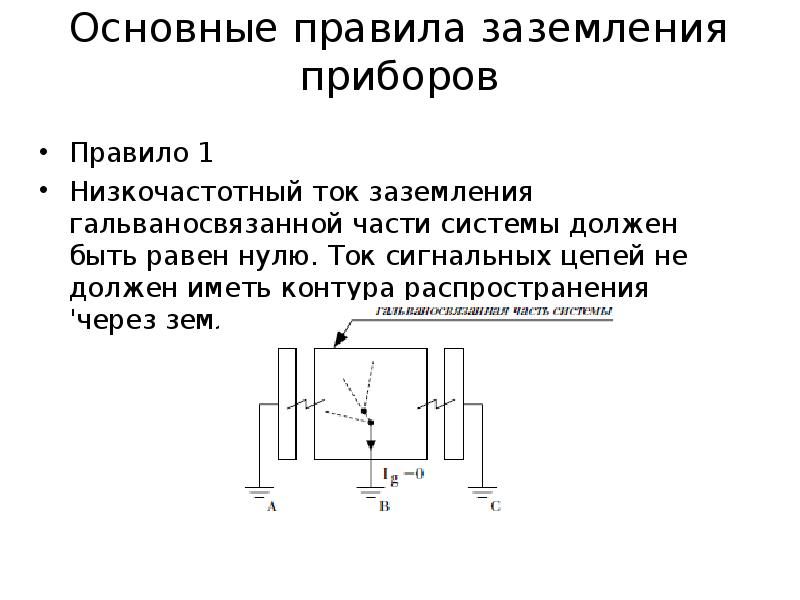

Основные правила заземления приборов Правило 1 Низкочастотный ток заземления гальваносвязанной части системы должен быть равен нулю. Ток сигнальных цепей не должен иметь контура распространения 'через землю'.

Слайд 7

Описание слайда:

Правило 2 Правило 2 Если должны заземляться две точки общего провода сигнальной цепи, то провода к цепи заземления необходимо подсоединить в одной точке. Примечание I Типичный случай: два прибора осциллограф и генератор, имеющие коаксиальные выход и вход, с экраном (общим проводом), соединенным с корпусами приборов. Правило Техники безопасности требует индивидуального заземления корпуса каждого прибора, а Правило 2 объясняет, как это нужно сделать правильно. Примечание 2 Данные рассуждения относятся для простого случая, когда токи I3 и I4 не ответвляются в рассматриваемый общий провод Z1 по дополнительным цепям, показанным на рисунке. Но даже если это так, то соблюдая принцип заземления в одной точке. Вы значительно уменьшите взаимные влияния Ваших сигналов.

Слайд 8

Описание слайда:

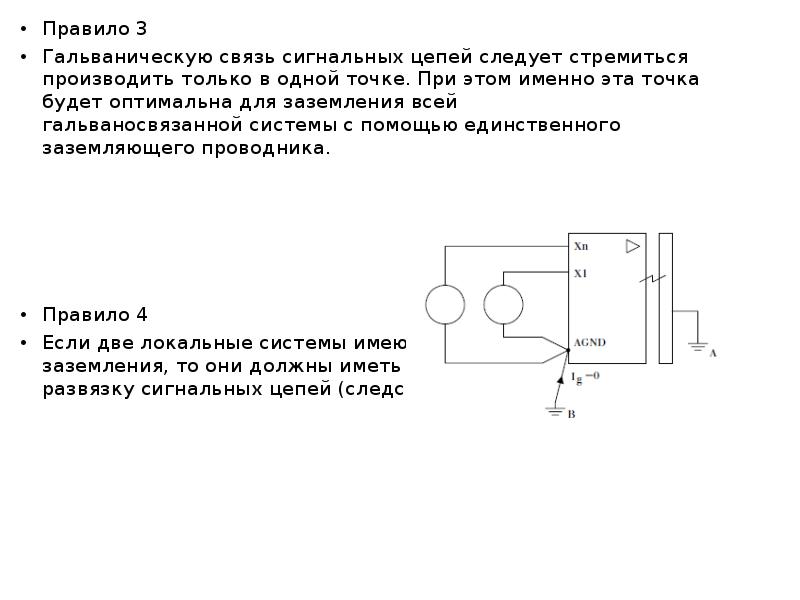

Правило 3 Правило 3 Гальваническую связь сигнальных цепей следует стремиться производить только в одной точке. При этом именно эта точка будет оптимальна для заземления всей гальваносвязанной системы с помощью единственного заземляющего проводника. Правило 4 Если две локальные системы имеют разные (удаленные) точки заземления, то они должны иметь между собой гальваническую развязку сигнальных цепей (следствие из 2).

Слайд 9

Описание слайда:

Слайд 10

Описание слайда:

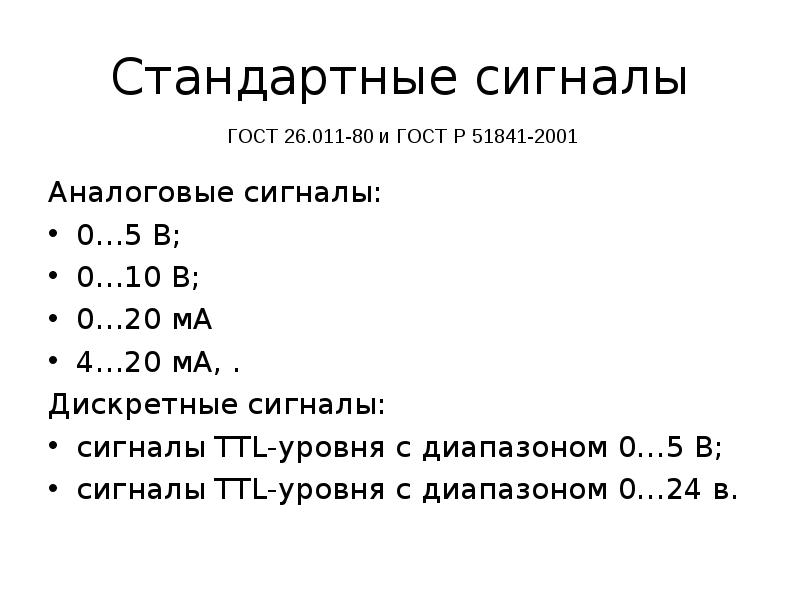

Стандартные сигналы Аналоговые сигналы: 0…5 В; 0…10 В; 0…20 мА 4…20 мА, . Дискретные сигналы: сигналы TTL-уровня с диапазоном 0…5 В; сигналы TTL-уровня с диапазоном 0…24 в.

Слайд 11

Описание слайда:

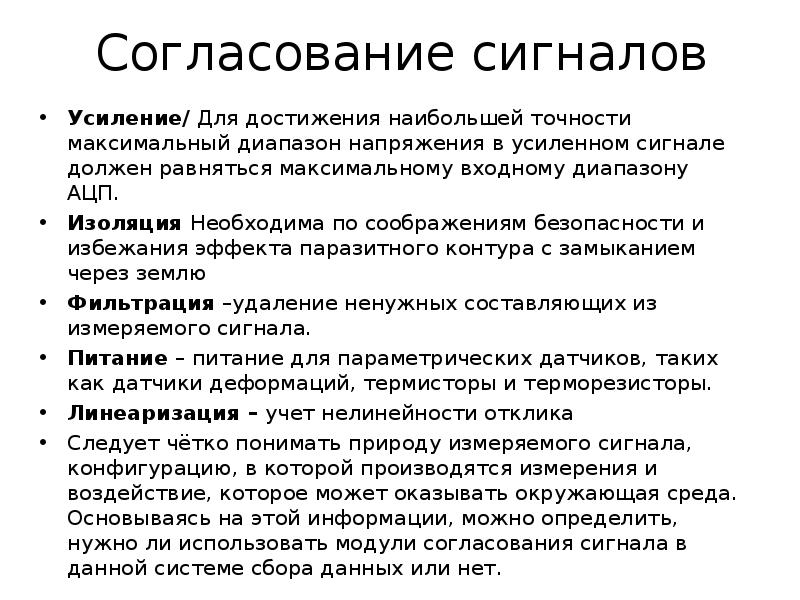

Согласование сигналов Усиление/ Для достижения наибольшей точности максимальный диапазон напряжения в усиленном сигнале должен равняться максимальному входному диапазону АЦП. Изоляция Необходима по соображениям безопасности и избежания эффекта паразитного контура с замыканием через землю Фильтрация –удаление ненужных составляющих из измеряемого сигнала. Питание – питание для параметрических датчиков, таких как датчики деформаций, термисторы и терморезисторы. Линеаризация – учет нелинейности отклика Следует чётко понимать природу измеряемого сигнала, конфигурацию, в которой производятся измерения и воздействие, которое может оказывать окружающая среда. Основываясь на этой информации, можно определить, нужно ли использовать модули согласования сигнала в данной системе сбора данных или нет.

Слайд 12

Описание слайда:

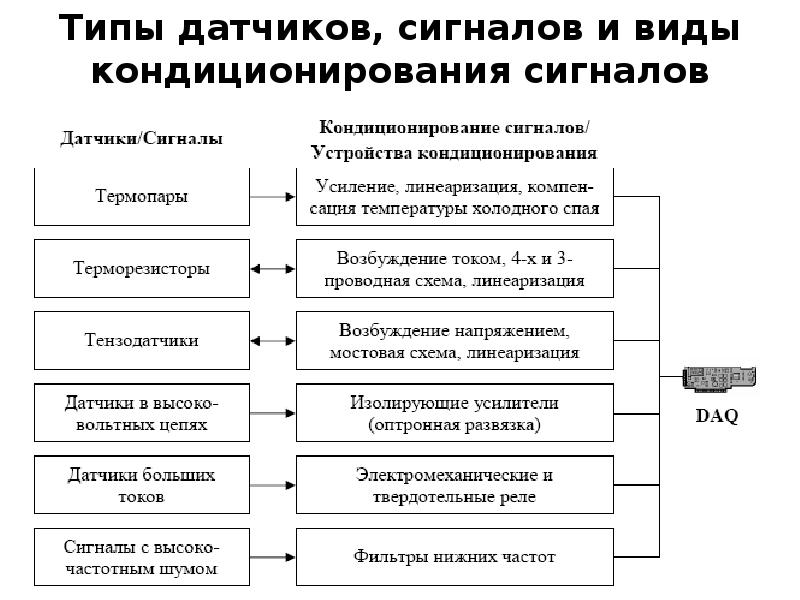

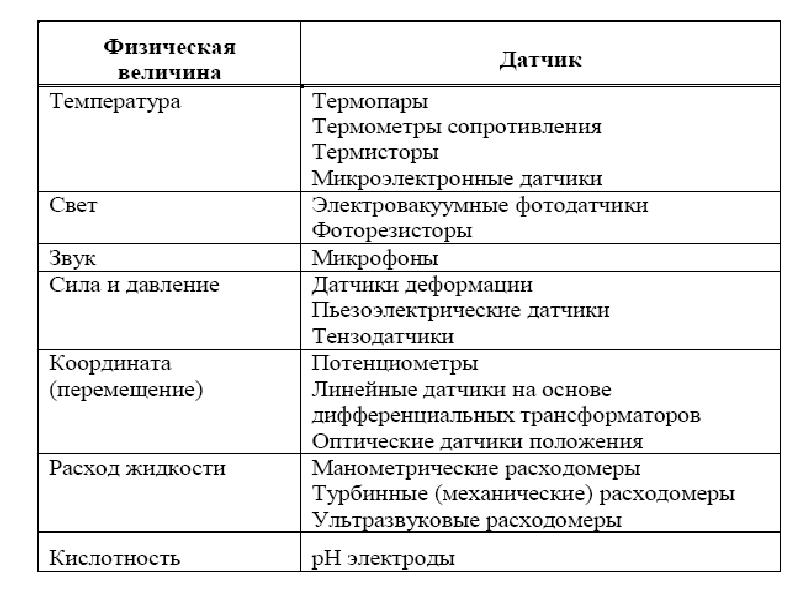

Типы датчиков, сигналов и виды кондиционирования сигналов

Слайд 13

Описание слайда:

Использование датчика температуры для компенсации температуры холодного спая

Слайд 14

Описание слайда:

Измерительные (нормирующие) преобразователи датчиков температуры

Слайд 15

Описание слайда:

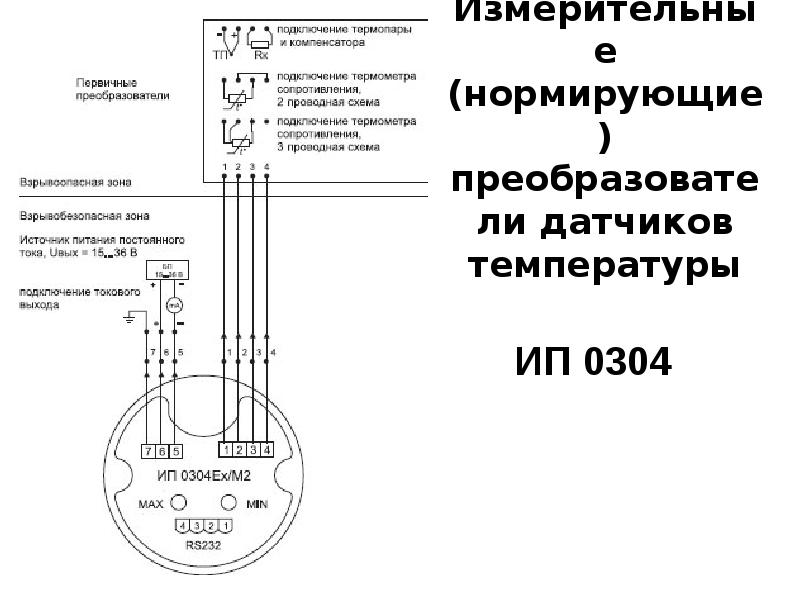

Схема преобразователя ИП 0304

Слайд 16

Описание слайда:

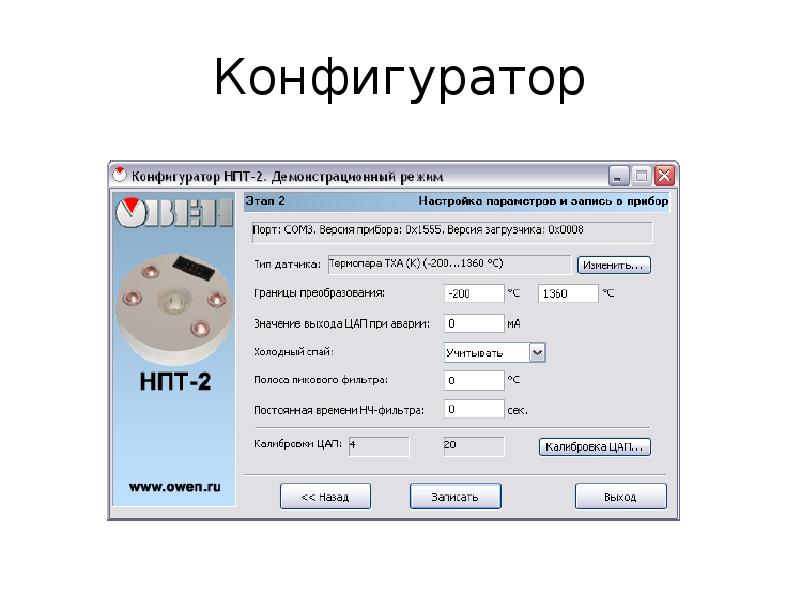

Конфигуратор

Слайд 17

Описание слайда:

Универсальный нормирующий преобразователь НПТ1

Слайд 18

Описание слайда:

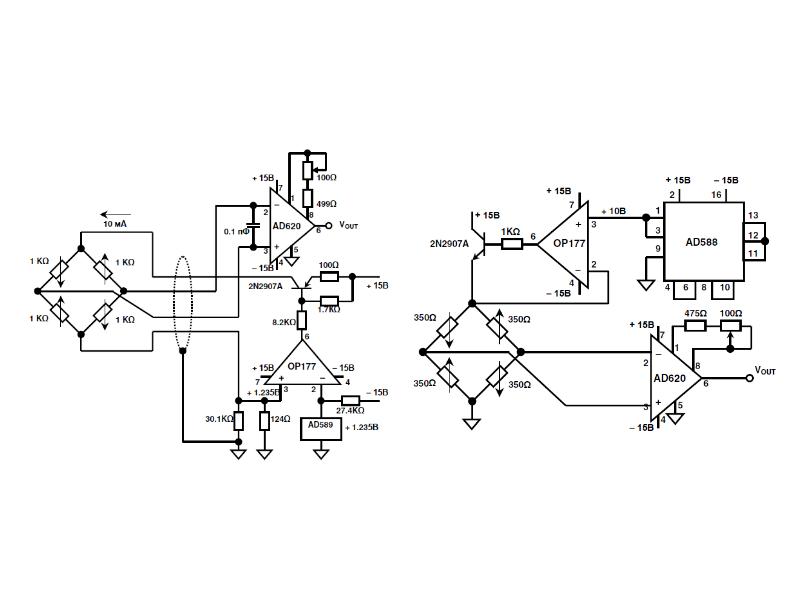

Нормализатор сигнала тензомоста

Слайд 19

Описание слайда:

Слайд 20

Описание слайда:

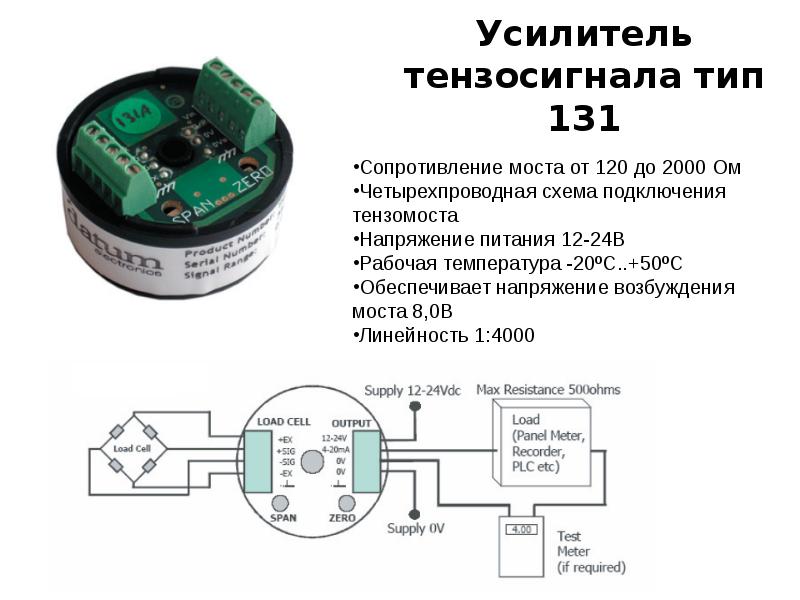

Усилитель тензосигнала тип 131

Слайд 21

Описание слайда:

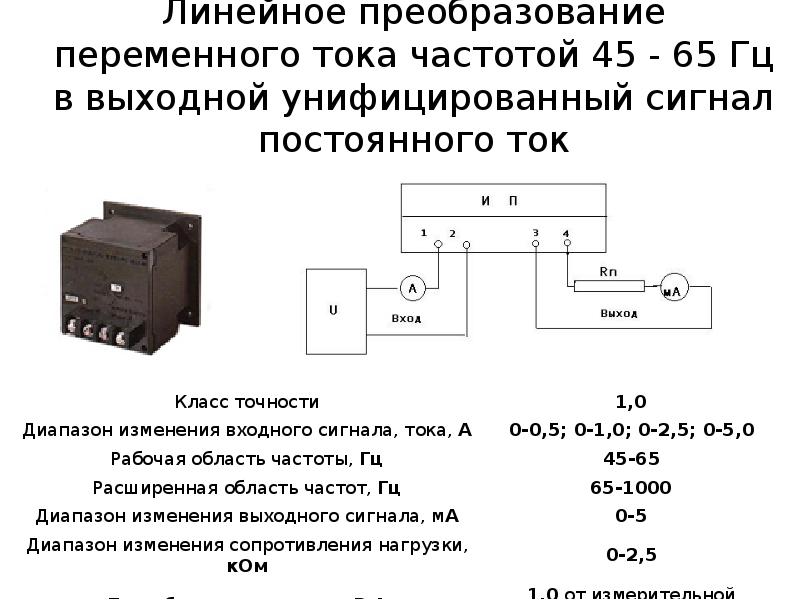

Линейное преобразование переменного тока частотой 45 - 65 Гц в выходной унифицированный сигнал постоянного ток

Слайд 22

Описание слайда:

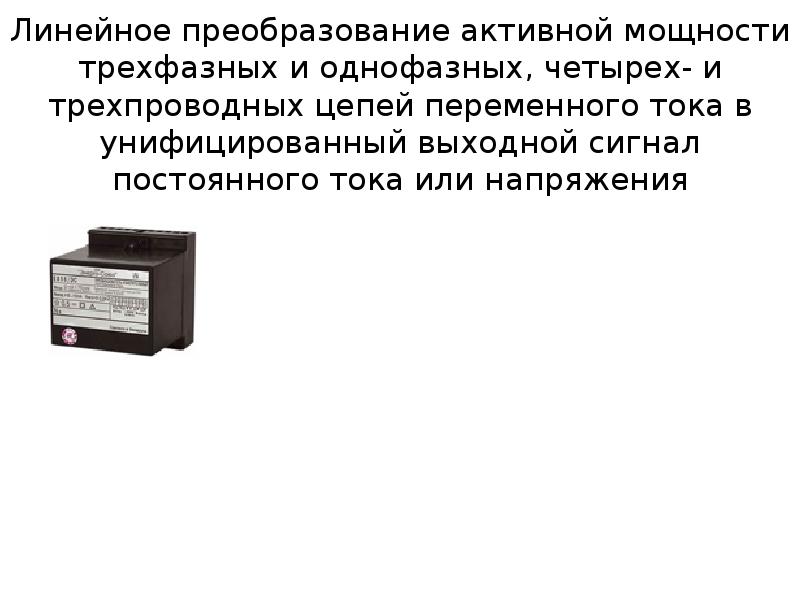

Линейное преобразование активной мощности трехфазных и однофазных, четырех- и трехпроводных цепей переменного тока в унифицированный выходной сигнал постоянного тока или напряжения

Слайд 23

Описание слайда:

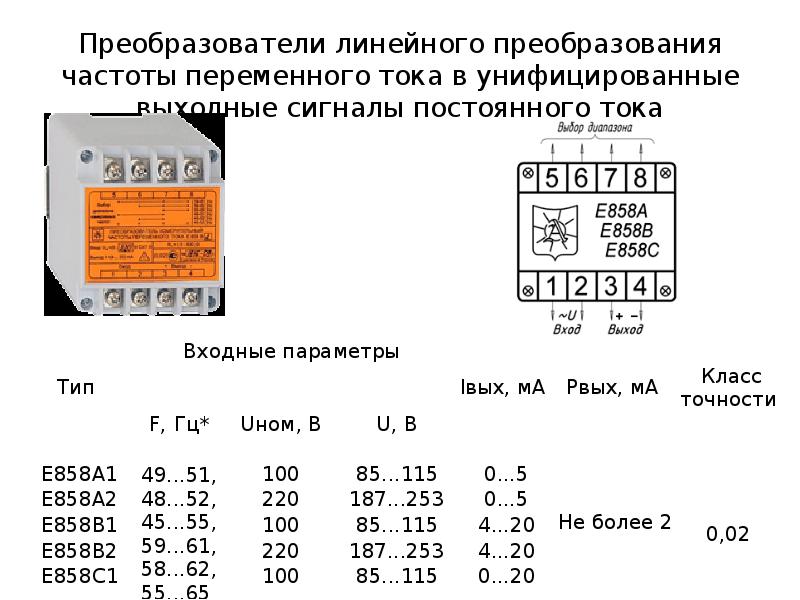

Преобразователи линейного преобразования частоты переменного тока в унифицированные выходные сигналы постоянного тока

Слайд 24

Описание слайда:

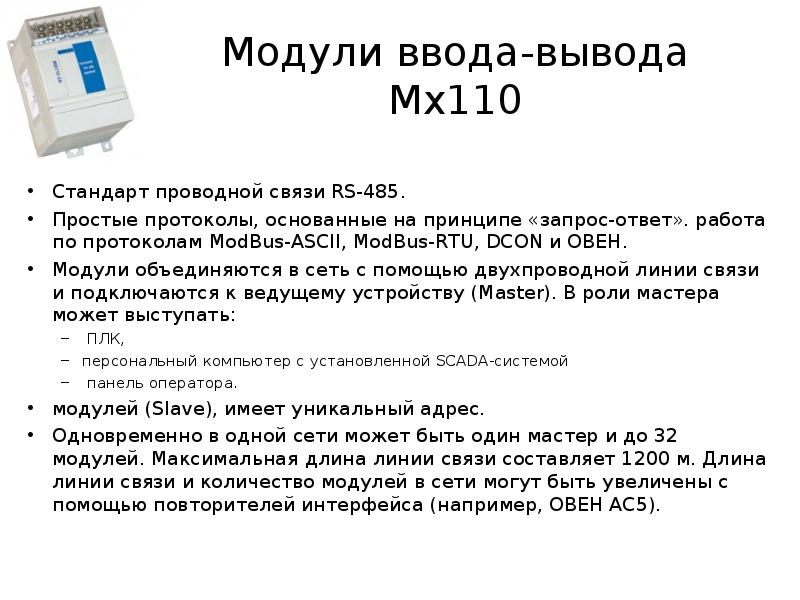

Модули ввода-вывода Мх110 Стандарт проводной связи RS-485. Простые протоколы, основанные на принципе «запрос-ответ». работа по протоколам ModBus-ASCII, ModBus-RTU, DCON и ОВЕН. Модули объединяются в сеть с помощью двухпроводной линии связи и подключаются к ведущему устройству (Master). В роли мастера может выступать: ПЛК, персональный компьютер с установленной SCADA-системой панель оператора. модулей (Slave), имеет уникальный адрес. Одновременно в одной сети может быть один мастер и до 32 модулей. Максимальная длина линии связи составляет 1200 м. Длина линии связи и количество модулей в сети могут быть увеличены с помощью повторителей интерфейса (например, ОВЕН АС5).

Слайд 25

Описание слайда:

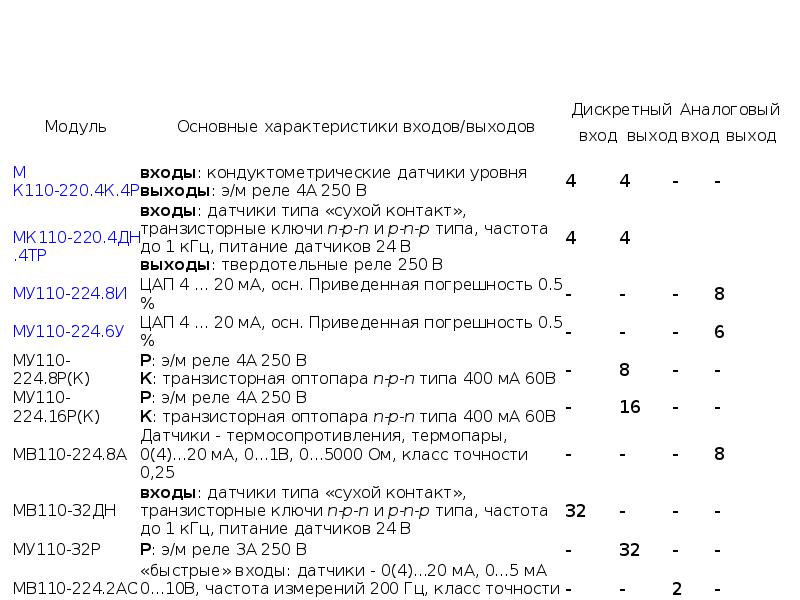

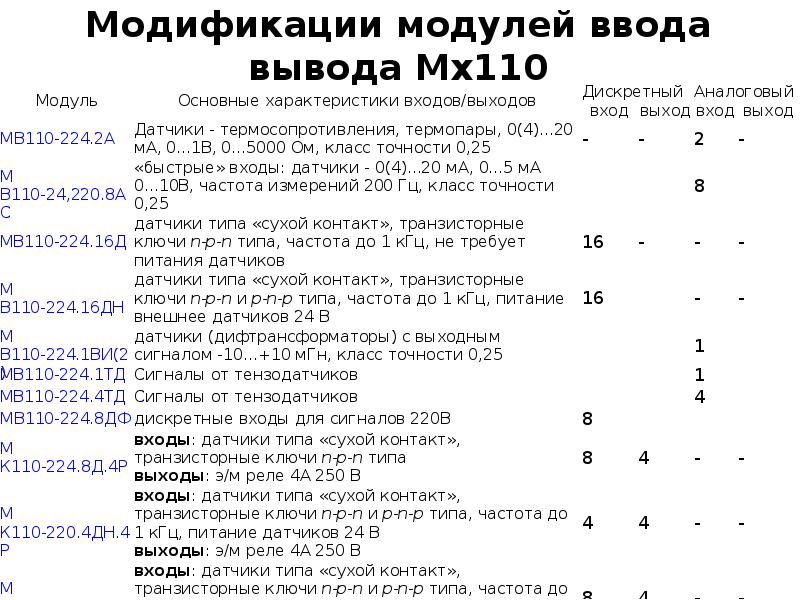

Модификации модулей ввода вывода Mx110

Слайд 26

Описание слайда:

Слайд 27

Описание слайда:

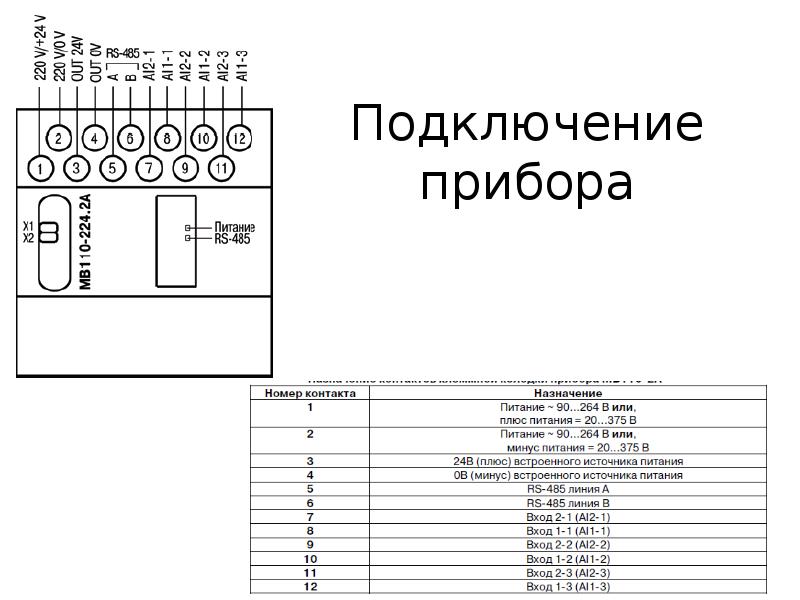

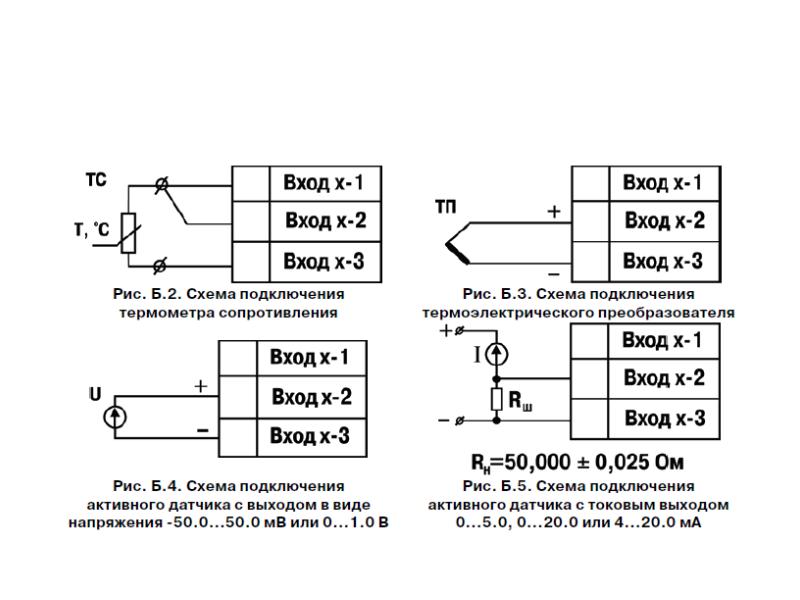

Подключение прибора

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

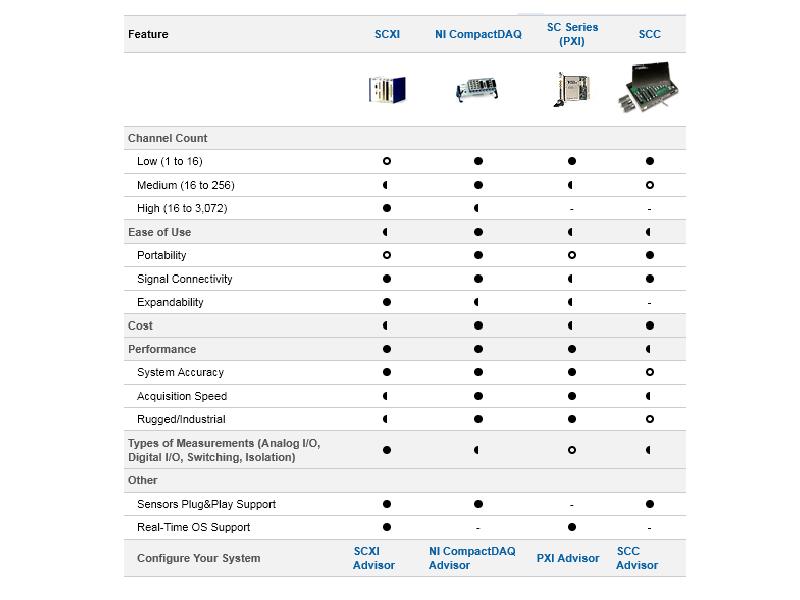

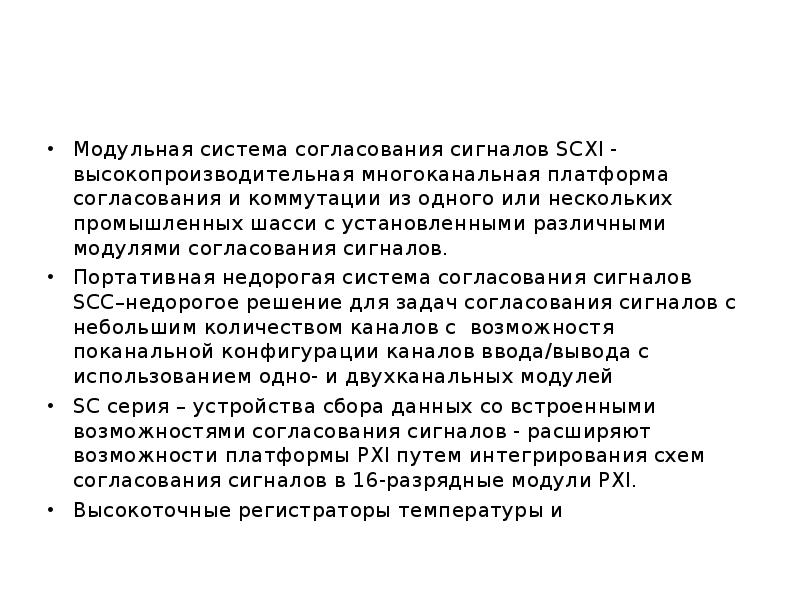

Модульная система согласования сигналов SCXI - высокопроизводительная многоканальная платформа согласования и коммутации из одного или нескольких промышленных шасси с установленными различными модулями согласования сигналов. Портативная недорогая система согласования сигналов SCC–недорогое решение для задач согласования сигналов с небольшим количеством каналов с возможностя поканальной конфигурации каналов ввода/вывода с использованием одно- и двухканальных модулей SC серия – устройства сбора данных со встроенными возможностями согласования сигналов - расширяют возможности платформы PXI путем интегрирования схем согласования сигналов в 16-разрядные модули PXI. Высокоточные регистраторы температуры и

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

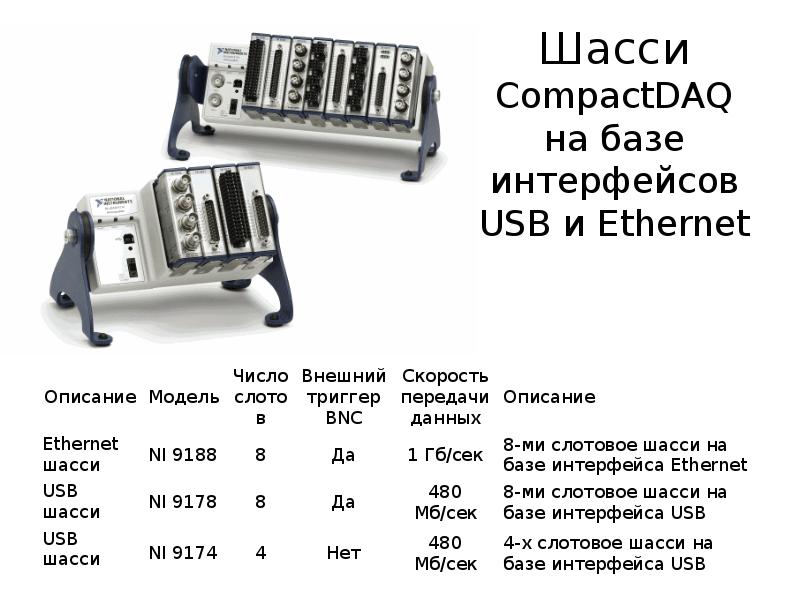

Шасси CompactDAQ на базе интерфейсов USB и Ethernet

Слайд 32

Описание слайда:

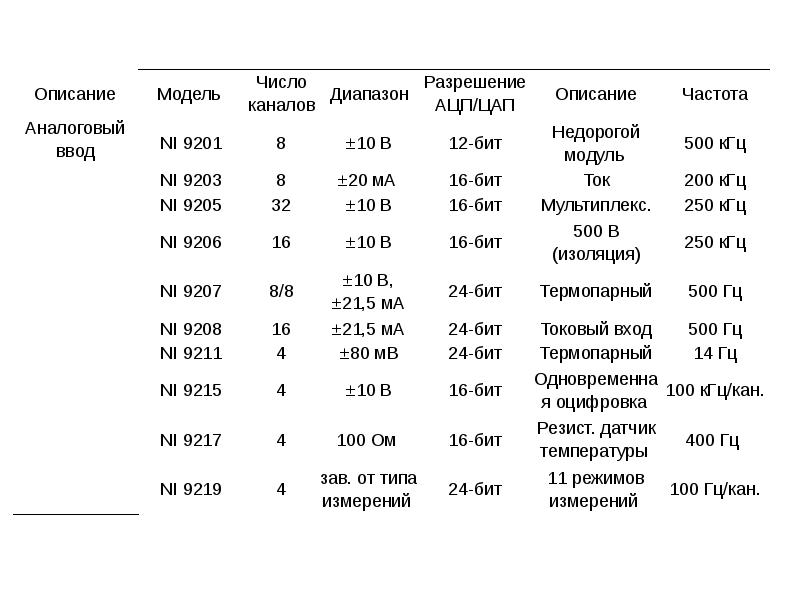

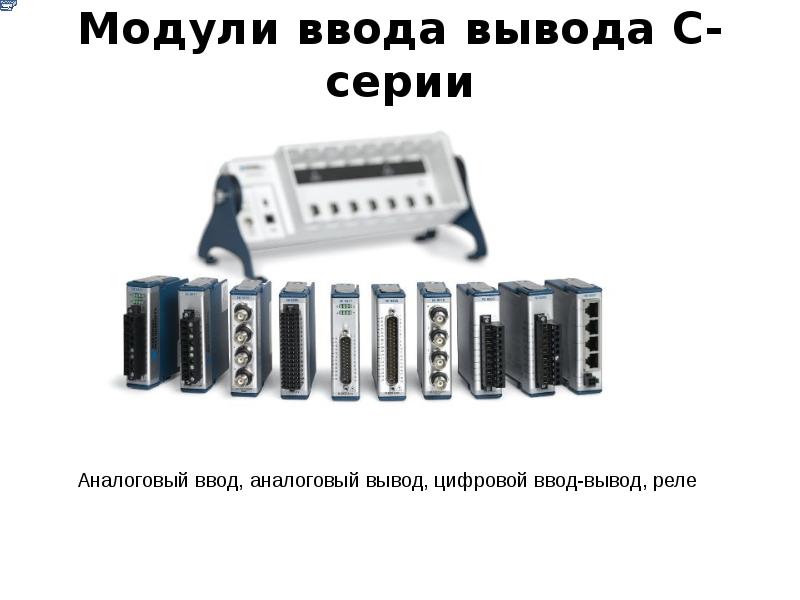

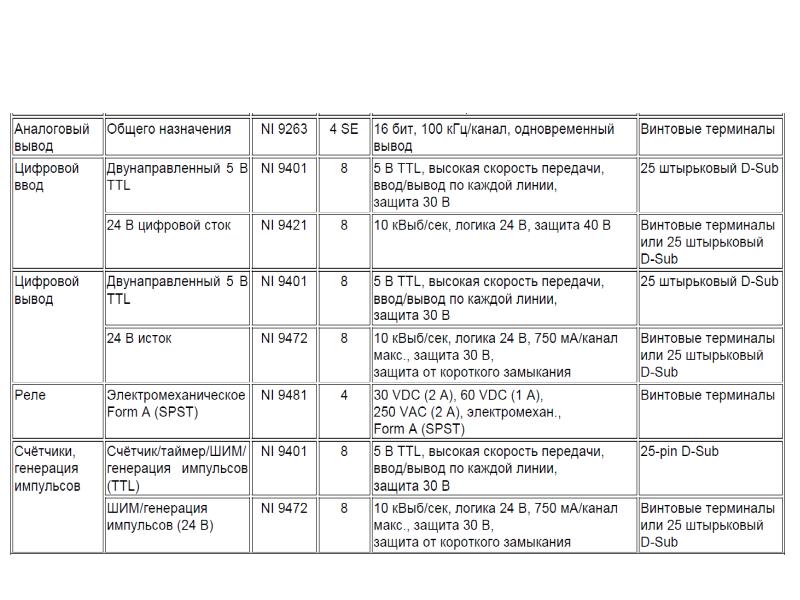

Модули ввода вывода C-серии

Слайд 33

Описание слайда:

Слайд 34

Описание слайда:

Слайд 35

Описание слайда:

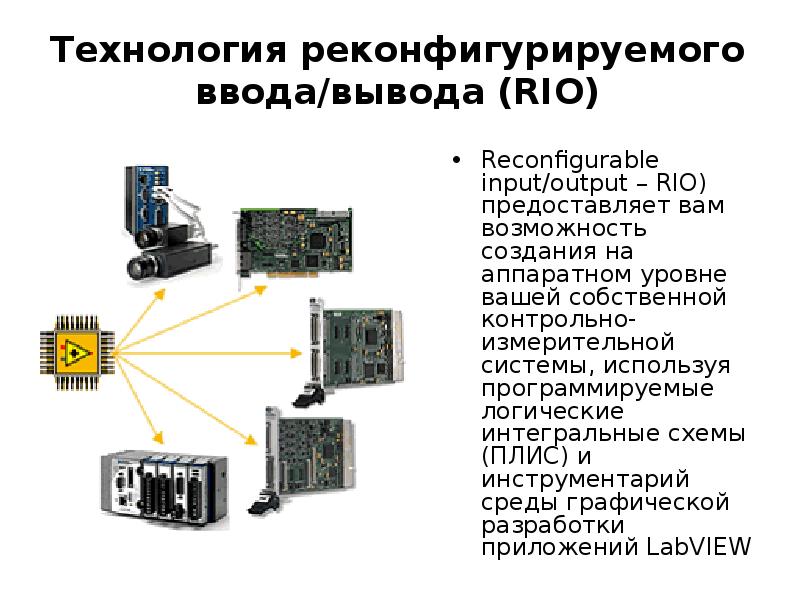

Технология реконфигурируемого ввода/вывода (RIO) Reconfigurable input/output – RIO) предоставляет вам возможность создания на аппаратном уровне вашей собственной контрольно-измерительной системы, используя программируемые логические интегральные схемы (ПЛИС) и инструментарий среды графической разработки приложений LabVIEW

Слайд 36

Описание слайда:

Слайд 37

Описание слайда:

CompactRIO

Слайд 38

Описание слайда:

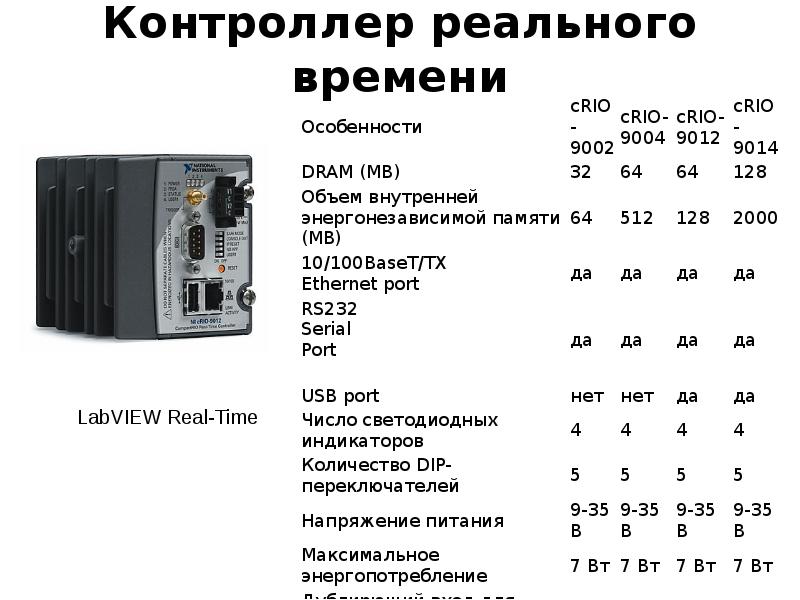

Контроллер реального времени

Слайд 39

Описание слайда:

Слайд 40

Описание слайда:

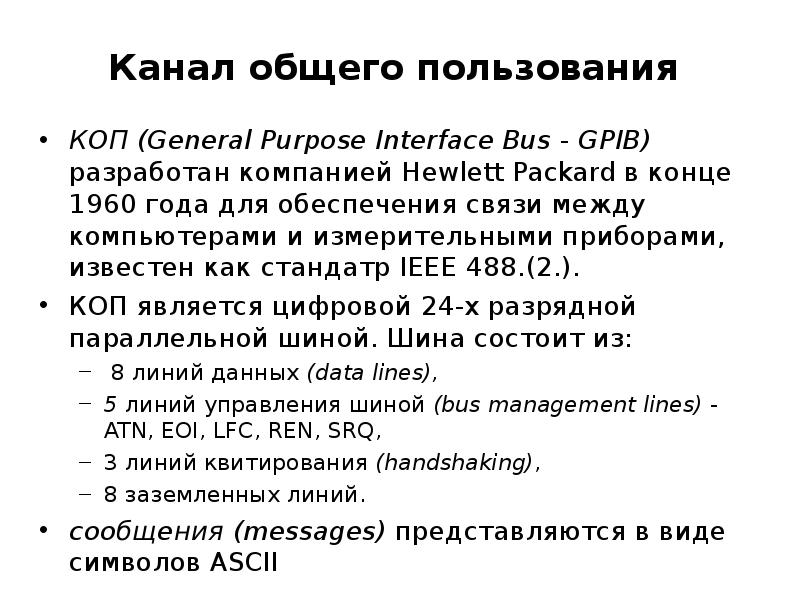

Канал общего пользования КОП (General Purpose Interface Bus - GPIB) разработан компанией Hewlett Packard в конце 1960 года для обеспечения связи между компьютерами и измерительными приборами, известен как стандатр IEEE 488.(2.). КОП является цифровой 24-х разрядной параллельной шиной. Шина состоит из: 8 линий данных (data lines), 5 линий управления шиной (bus management lines) - ATN, EOI, LFC, REN, SRQ, 3 линий квитирования (handshaking), 8 заземленных линий. сообщения (messages) представляются в виде символов ASCII

Слайд 41

Описание слайда:

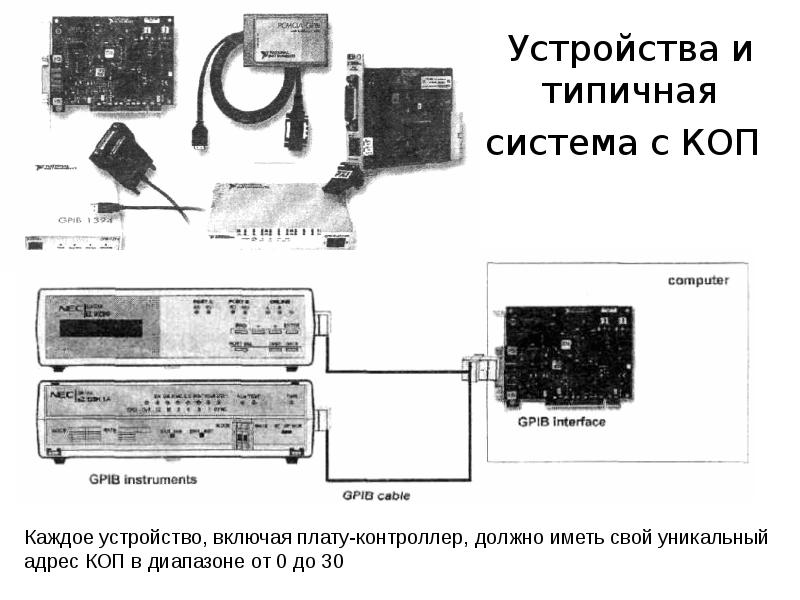

Устройства и типичная система с КОП

Слайд 42

Описание слайда:

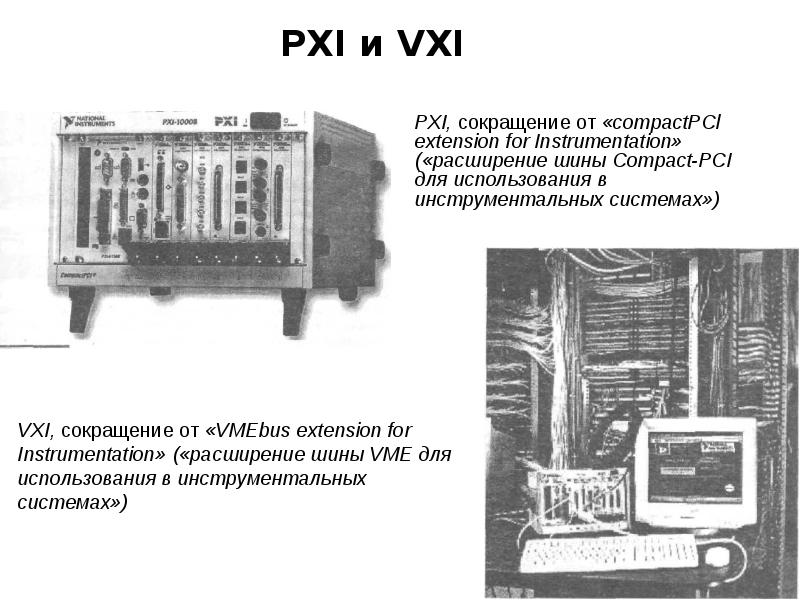

PXI и VXI

Слайд 43

Описание слайда:

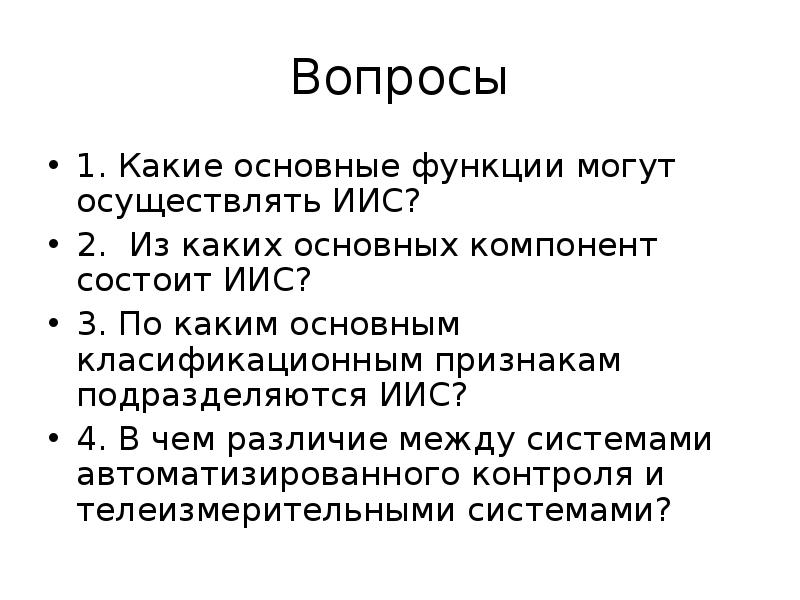

Вопросы 1. Какие основные функции могут осуществлять ИИС? 2. Из каких основных компонент состоит ИИС? 3. По каким основным класификационным признакам подразделяются ИИС? 4. В чем различие между системами автоматизированного контроля и телеизмерительными системами?
