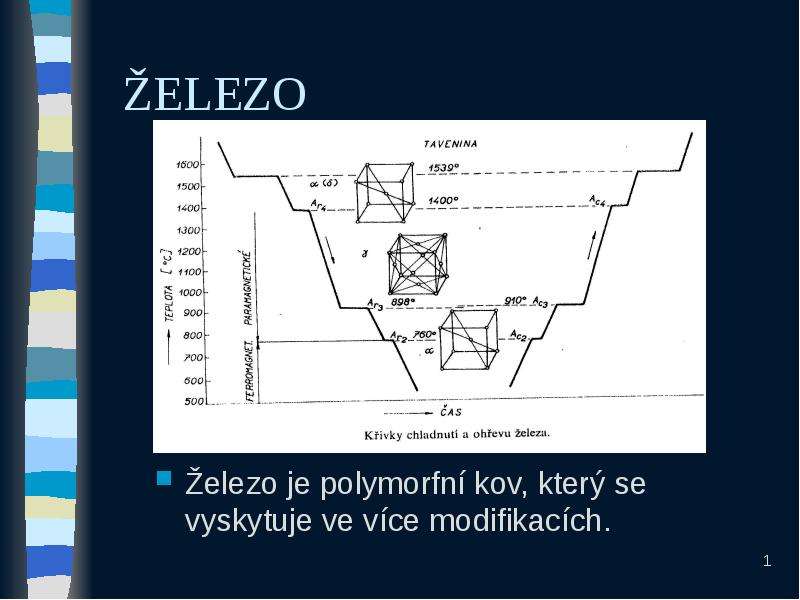

ŽELEZO Železo je polymorfní kov, který se vyskytuje ve více modifikacích.

Слайд 2

Описание слайда:

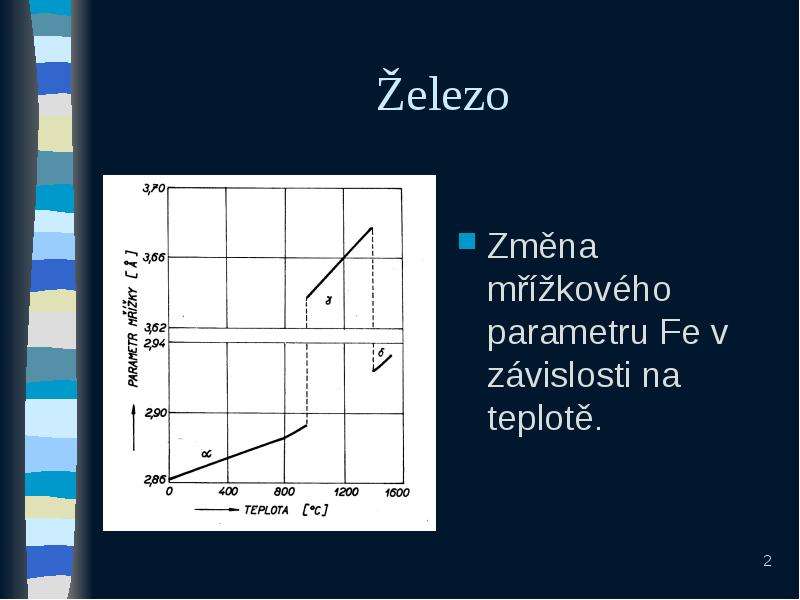

Železo Změna mřížkového parametru Fe v závislosti na teplotě.

Слайд 3

Описание слайда:

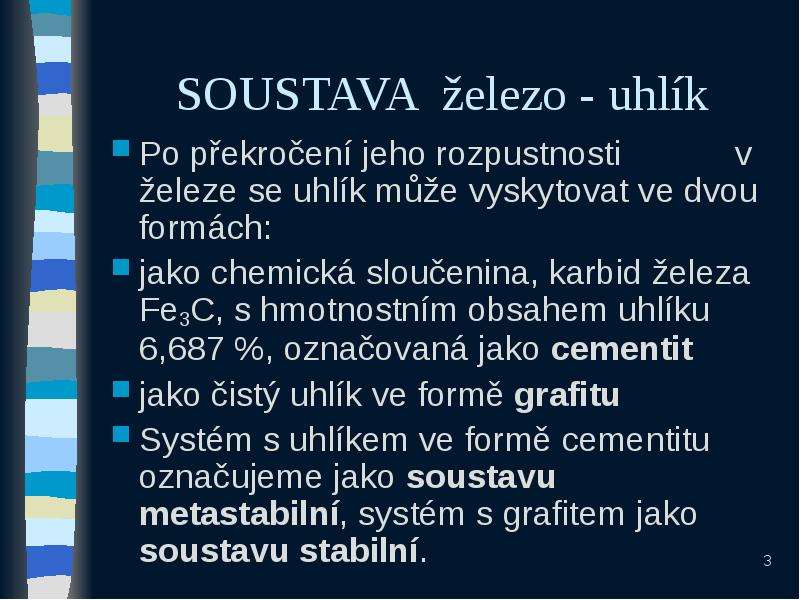

SOUSTAVA železo - uhlík Po překročení jeho rozpustnosti v železe se uhlík může vyskytovat ve dvou formách: jako chemická sloučenina, karbid železa Fe3C, s hmotnostním obsahem uhlíku 6,687 %, označovaná jako cementit jako čistý uhlík ve formě grafitu Systém s uhlíkem ve formě cementitu označujeme jako soustavu metastabilní, systém s grafitem jako soustavu stabilní.

Слайд 4

Описание слайда:

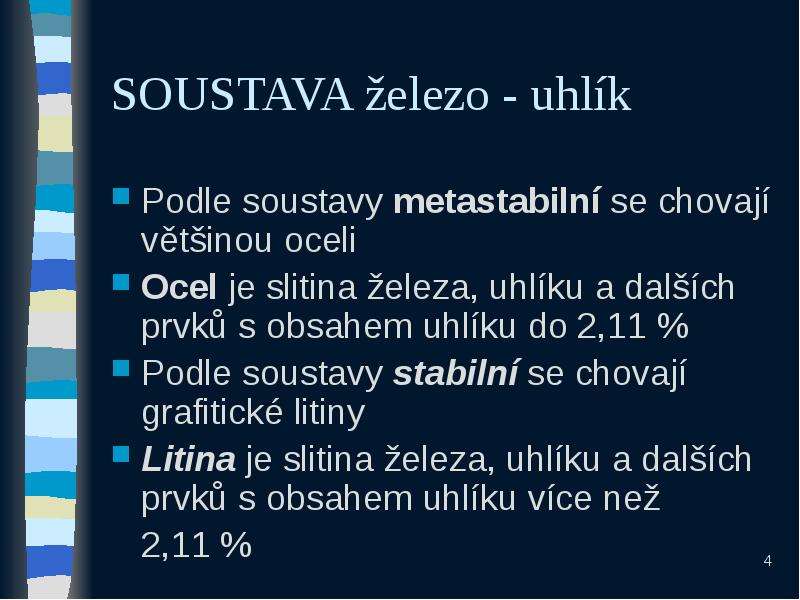

SOUSTAVA železo - uhlík Podle soustavy metastabilní se chovají většinou oceli Ocel je slitina železa, uhlíku a dalších prvků s obsahem uhlíku do 2,11 % Podle soustavy stabilní se chovají grafitické litiny Litina je slitina železa, uhlíku a dalších prvků s obsahem uhlíku více než 2,11 %

Слайд 5

Описание слайда:

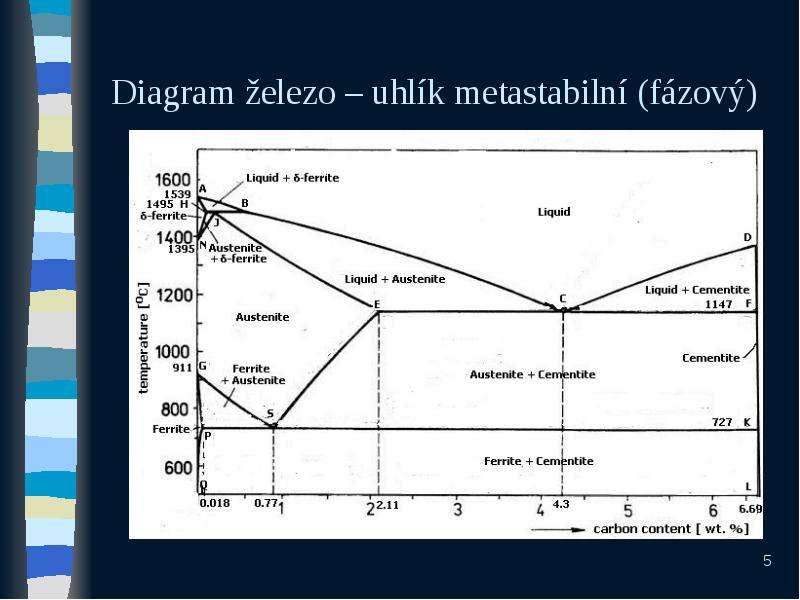

Diagram železo – uhlík metastabilní (fázový)

Слайд 6

Описание слайда:

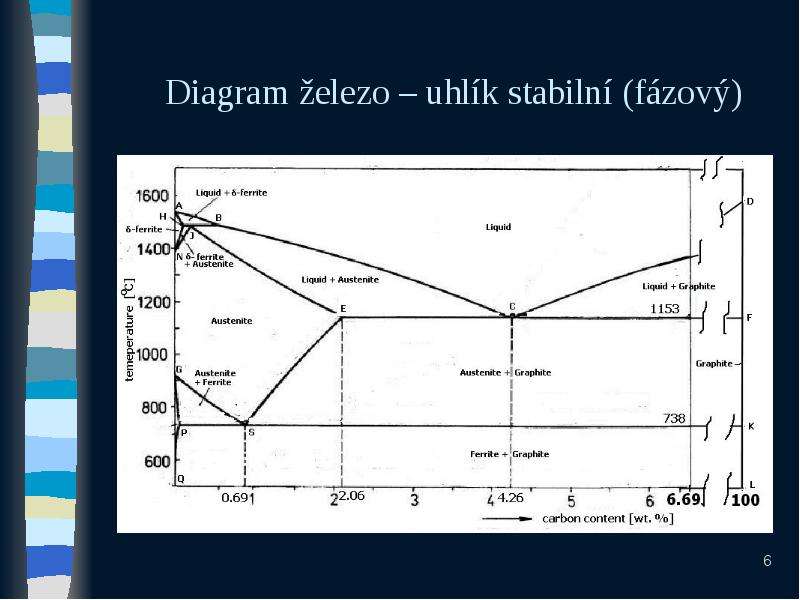

Diagram železo – uhlík stabilní (fázový)

Слайд 7

Описание слайда:

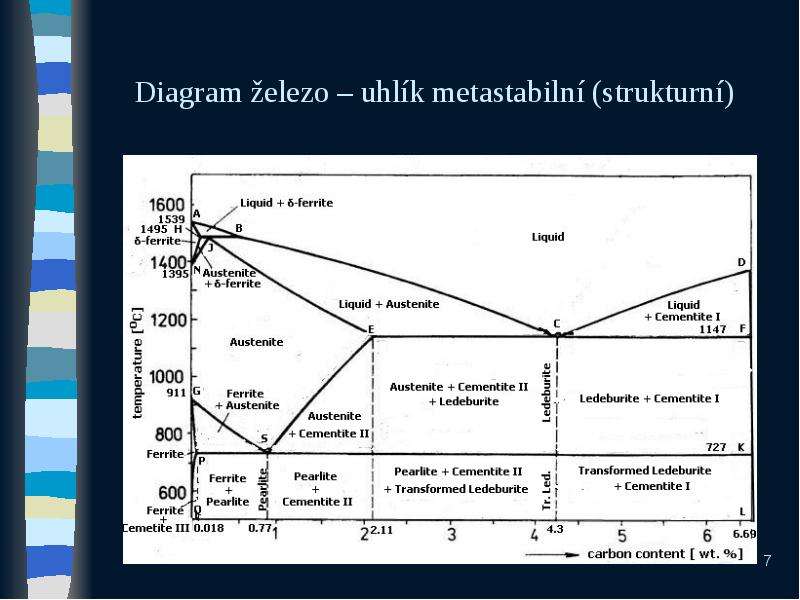

Diagram železo – uhlík metastabilní (strukturní)

Слайд 8

Описание слайда:

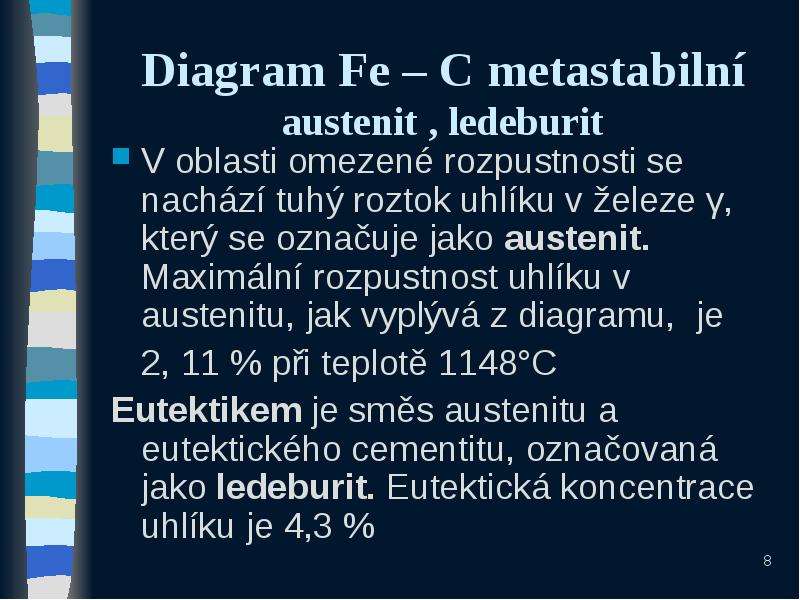

Diagram Fe – C metastabilní austenit , ledeburit V oblasti omezené rozpustnosti se nachází tuhý roztok uhlíku v železe γ, který se označuje jako austenit. Maximální rozpustnost uhlíku v austenitu, jak vyplývá z diagramu, je 2, 11 % při teplotě 1148°C Eutektikem je směs austenitu a eutektického cementitu, označovaná jako ledeburit. Eutektická koncentrace uhlíku je 4,3 %

Слайд 9

Описание слайда:

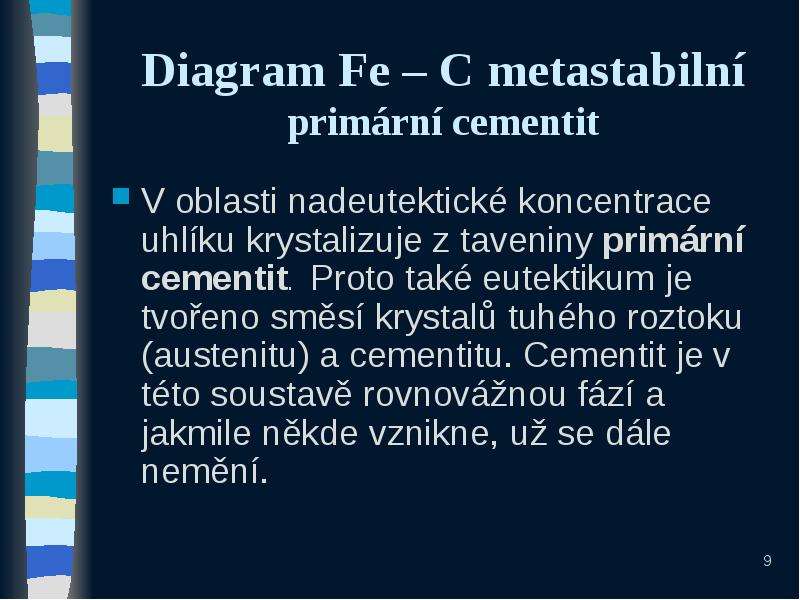

Diagram Fe – C metastabilní primární cementit V oblasti nadeutektické koncentrace uhlíku krystalizuje z taveniny primární cementit. Proto také eutektikum je tvořeno směsí krystalů tuhého roztoku (austenitu) a cementitu. Cementit je v této soustavě rovnovážnou fází a jakmile někde vznikne, už se dále nemění.

Слайд 10

Описание слайда:

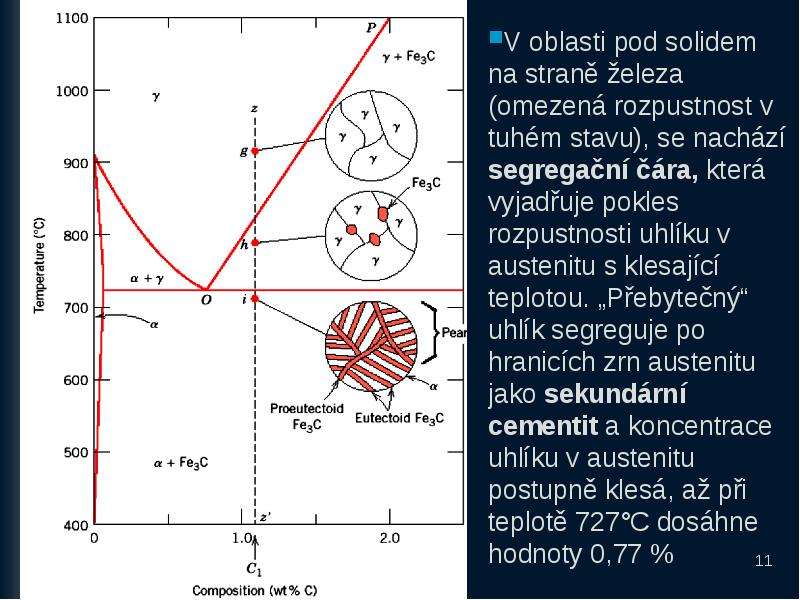

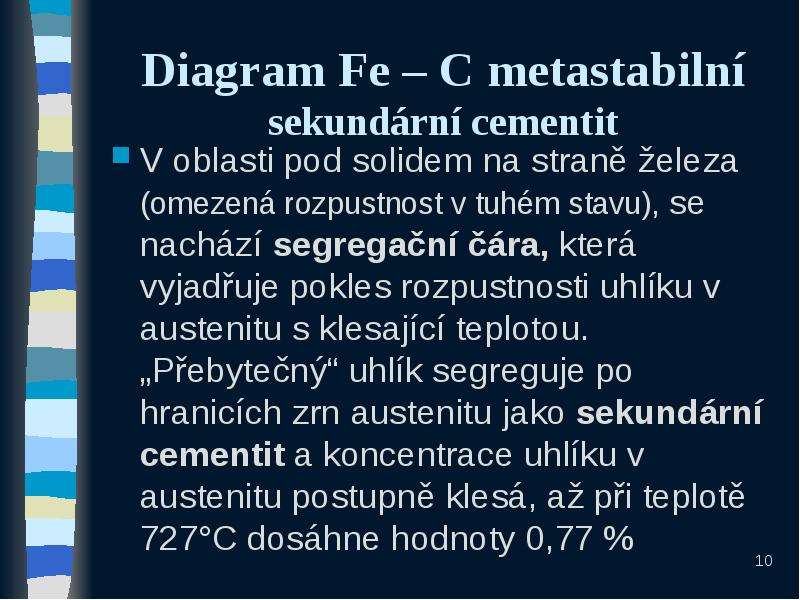

Diagram Fe – C metastabilní sekundární cementit V oblasti pod solidem na straně železa (omezená rozpustnost v tuhém stavu), se nachází segregační čára, která vyjadřuje pokles rozpustnosti uhlíku v austenitu s klesající teplotou. „Přebytečný“ uhlík segreguje po hranicích zrn austenitu jako sekundární cementit a koncentrace uhlíku v austenitu postupně klesá, až při teplotě 727°C dosáhne hodnoty 0,77 %

Слайд 11

Описание слайда:

Слайд 12

Описание слайда:

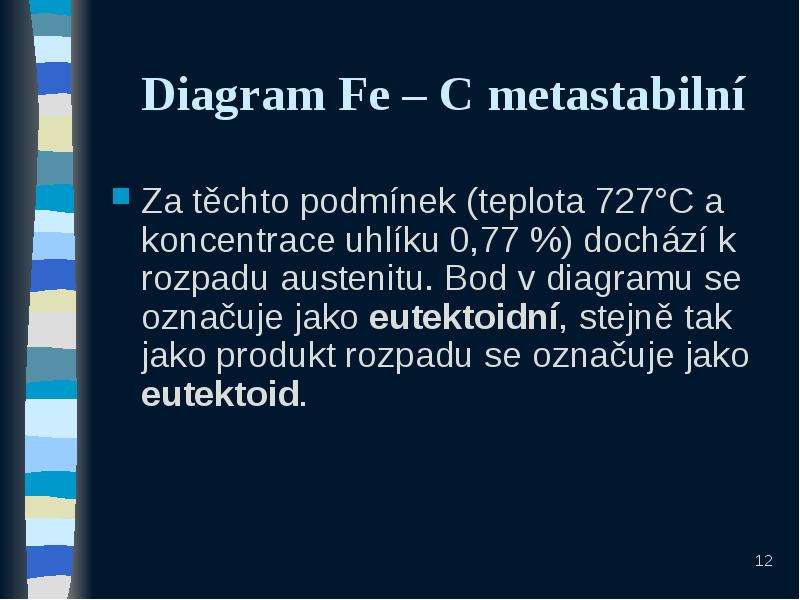

Diagram Fe – C metastabilní Za těchto podmínek (teplota 727°C a koncentrace uhlíku 0,77 %) dochází k rozpadu austenitu. Bod v diagramu se označuje jako eutektoidní, stejně tak jako produkt rozpadu se označuje jako eutektoid.

Слайд 13

Описание слайда:

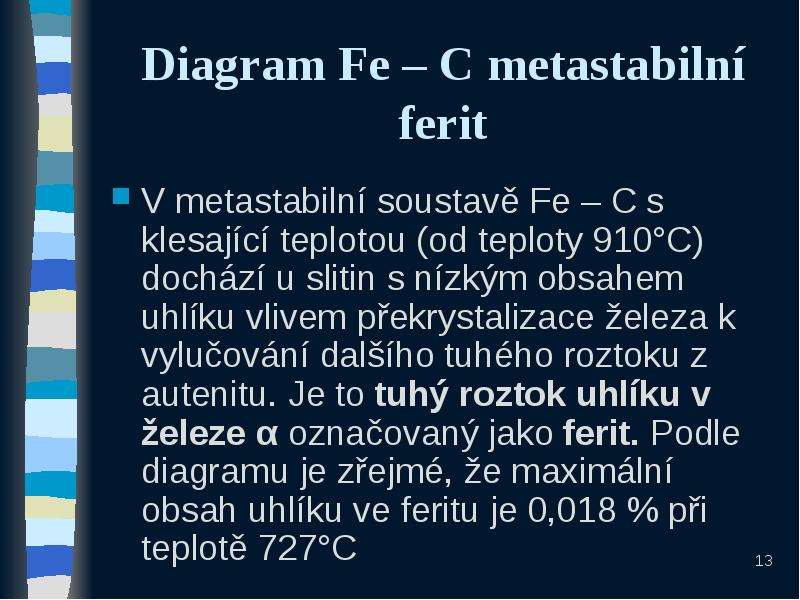

Diagram Fe – C metastabilní ferit V metastabilní soustavě Fe – C s klesající teplotou (od teploty 910°C) dochází u slitin s nízkým obsahem uhlíku vlivem překrystalizace železa k vylučování dalšího tuhého roztoku z autenitu. Je to tuhý roztok uhlíku v železe α označovaný jako ferit. Podle diagramu je zřejmé, že maximální obsah uhlíku ve feritu je 0,018 % při teplotě 727°C

Слайд 14

Описание слайда:

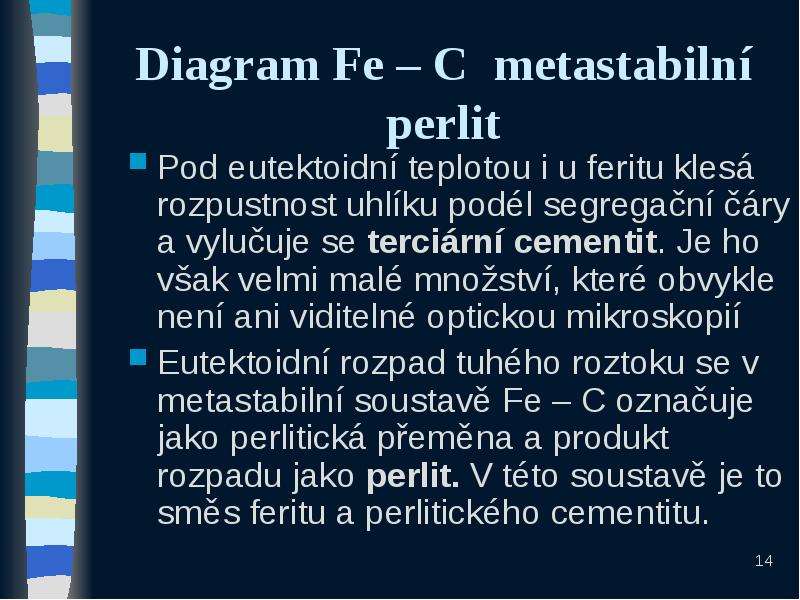

Diagram Fe – C metastabilní perlit Pod eutektoidní teplotou i u feritu klesá rozpustnost uhlíku podél segregační čáry a vylučuje se terciární cementit. Je ho však velmi malé množství, které obvykle není ani viditelné optickou mikroskopií Eutektoidní rozpad tuhého roztoku se v metastabilní soustavě Fe – C označuje jako perlitická přeměna a produkt rozpadu jako perlit. V této soustavě je to směs feritu a perlitického cementitu.

Слайд 15

Описание слайда:

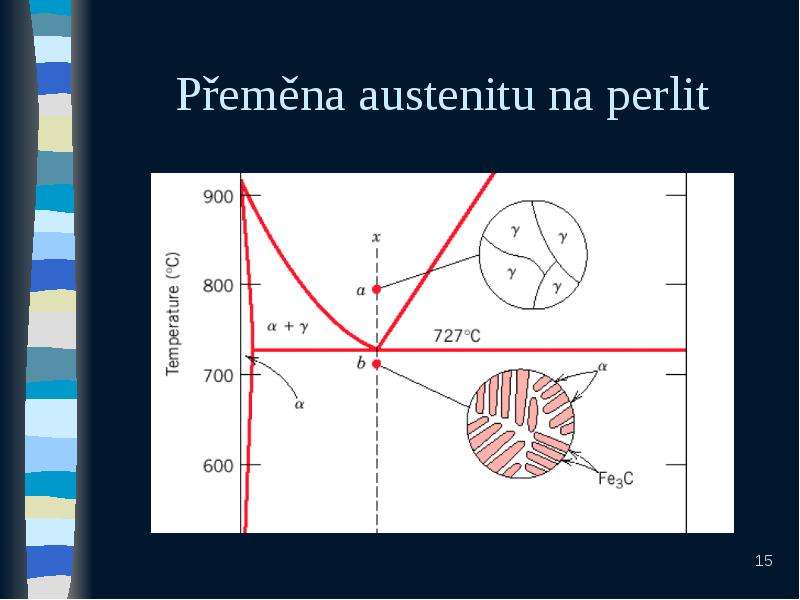

Přeměna austenitu na perlit

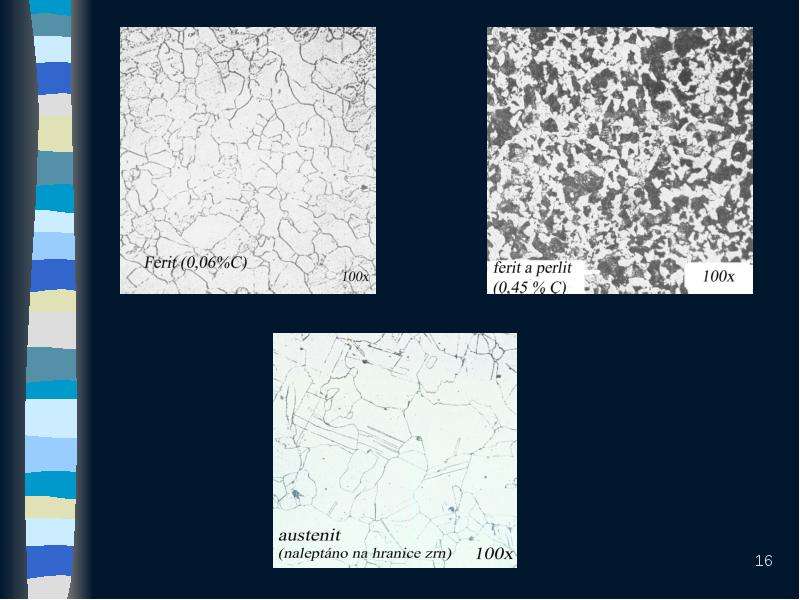

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

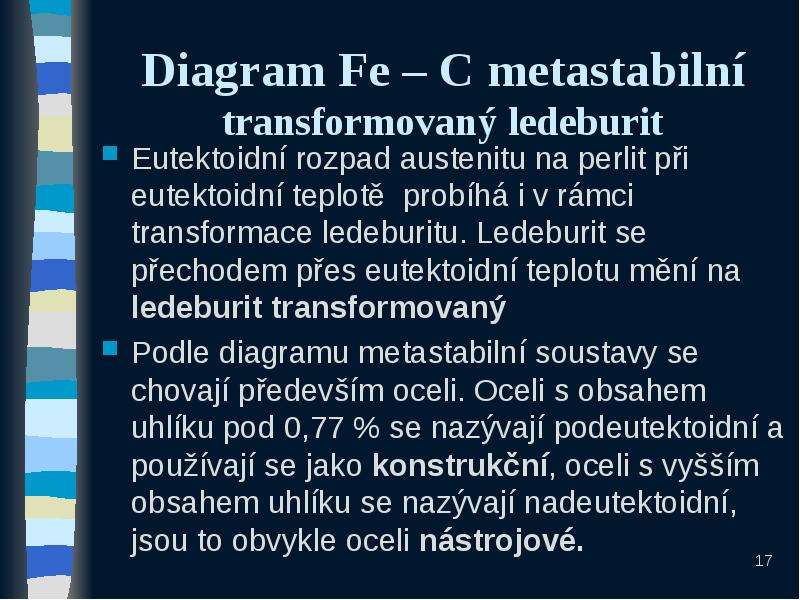

Diagram Fe – C metastabilní transformovaný ledeburit Eutektoidní rozpad austenitu na perlit při eutektoidní teplotě probíhá i v rámci transformace ledeburitu. Ledeburit se přechodem přes eutektoidní teplotu mění na ledeburit transformovaný Podle diagramu metastabilní soustavy se chovají především oceli. Oceli s obsahem uhlíku pod 0,77 % se nazývají podeutektoidní a používají se jako konstrukční, oceli s vyšším obsahem uhlíku se nazývají nadeutektoidní, jsou to obvykle oceli nástrojové.

Слайд 18

Описание слайда:

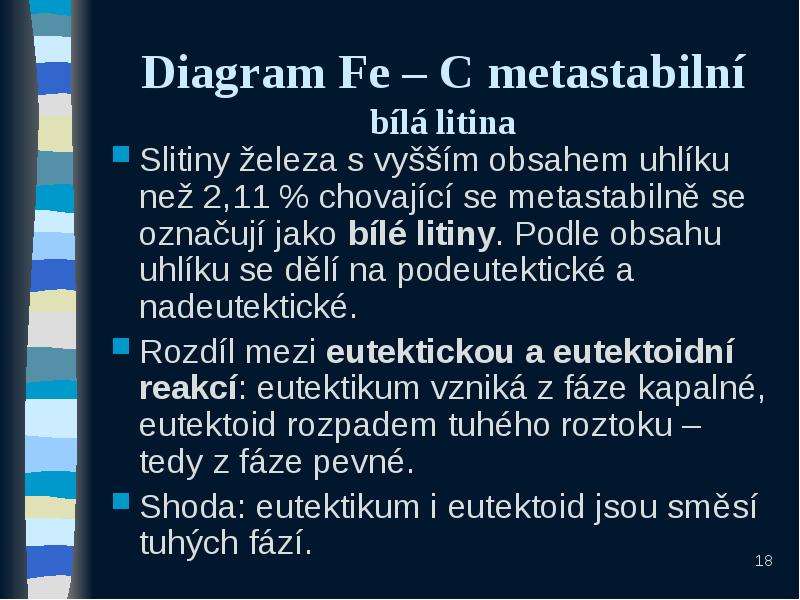

Diagram Fe – C metastabilní bílá litina Slitiny železa s vyšším obsahem uhlíku než 2,11 % chovající se metastabilně se označují jako bílé litiny. Podle obsahu uhlíku se dělí na podeutektické a nadeutektické. Rozdíl mezi eutektickou a eutektoidní reakcí: eutektikum vzniká z fáze kapalné, eutektoid rozpadem tuhého roztoku – tedy z fáze pevné. Shoda: eutektikum i eutektoid jsou směsí tuhých fází.

Слайд 19

Описание слайда:

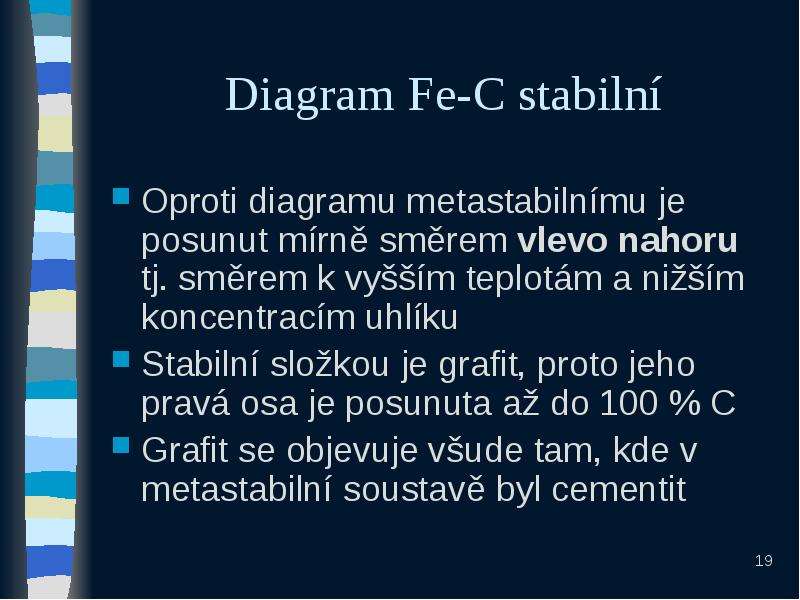

Diagram Fe-C stabilní Oproti diagramu metastabilnímu je posunut mírně směrem vlevo nahoru tj. směrem k vyšším teplotám a nižším koncentracím uhlíku Stabilní složkou je grafit, proto jeho pravá osa je posunuta až do 100 % C Grafit se objevuje všude tam, kde v metastabilní soustavě byl cementit

Слайд 20

Описание слайда:

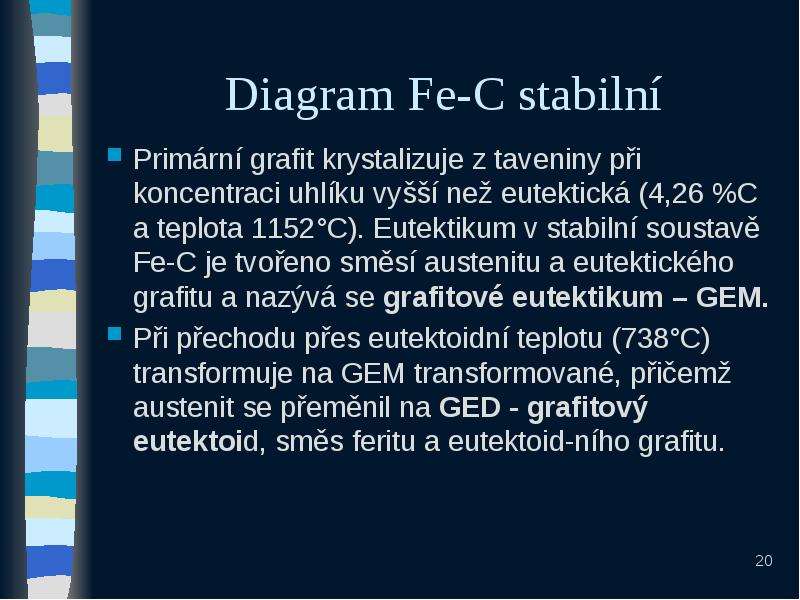

Diagram Fe-C stabilní Primární grafit krystalizuje z taveniny při koncentraci uhlíku vyšší než eutektická (4,26 %C a teplota 1152°C). Eutektikum v stabilní soustavě Fe-C je tvořeno směsí austenitu a eutektického grafitu a nazývá se grafitové eutektikum – GEM. Při přechodu přes eutektoidní teplotu (738°C) transformuje na GEM transformované, přičemž austenit se přeměnil na GED - grafitový eutektoid, směs feritu a eutektoid-ního grafitu.

Слайд 21

Описание слайда:

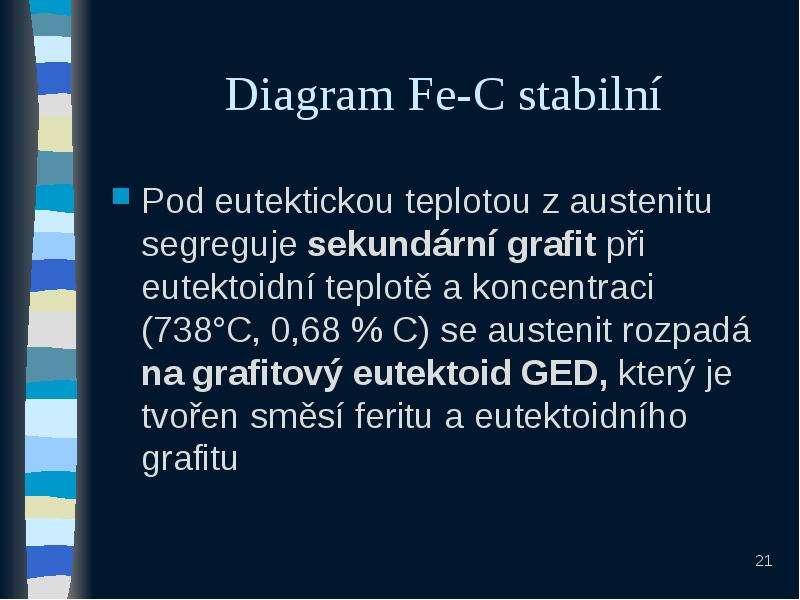

Diagram Fe-C stabilní Pod eutektickou teplotou z austenitu segreguje sekundární grafit při eutektoidní teplotě a koncentraci (738°C, 0,68 % C) se austenit rozpadá na grafitový eutektoid GED, který je tvořen směsí feritu a eutektoidního grafitu

Слайд 22

Описание слайда:

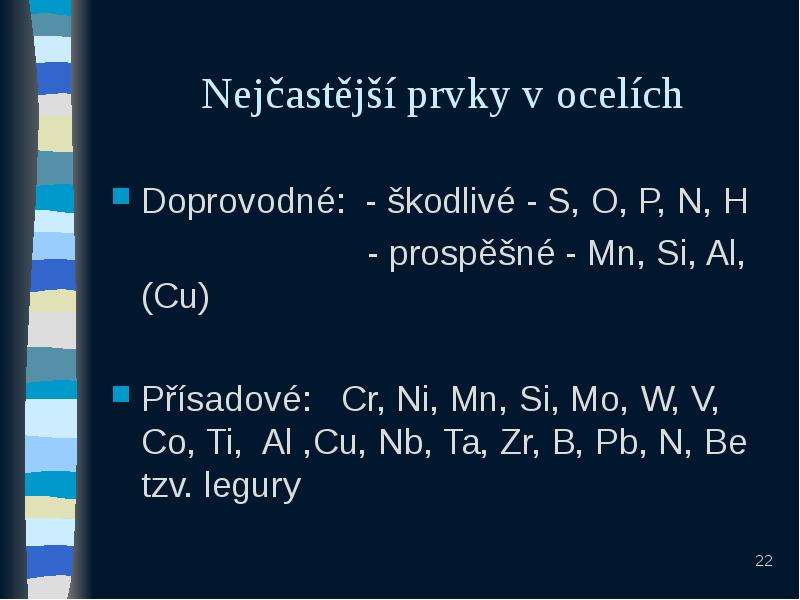

Nejčastější prvky v ocelích Doprovodné: - škodlivé - S, O, P, N, H - prospěšné - Mn, Si, Al, (Cu) Přísadové: Cr, Ni, Mn, Si, Mo, W, V, Co, Ti, Al ,Cu, Nb, Ta, Zr, B, Pb, N, Be tzv. legury

Слайд 23

Описание слайда:

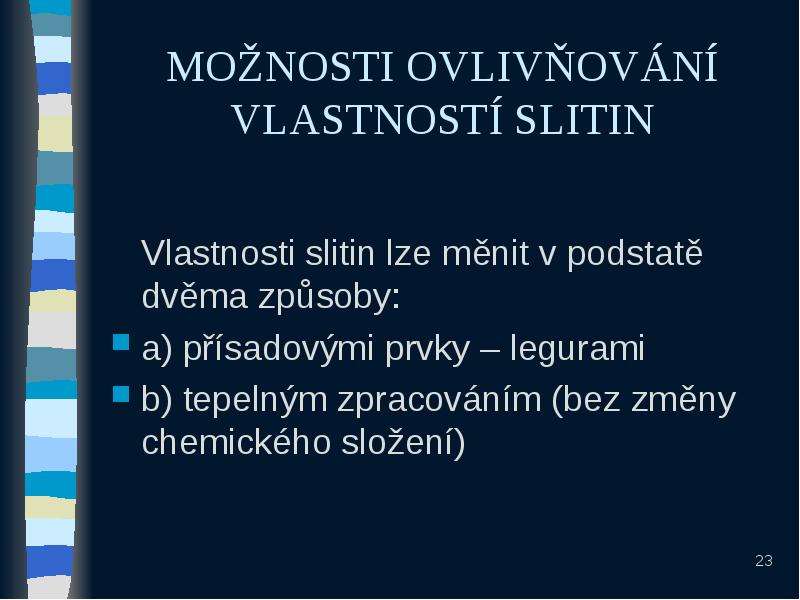

MOŽNOSTI OVLIVŇOVÁNÍ VLASTNOSTÍ SLITIN Vlastnosti slitin lze měnit v podstatě dvěma způsoby: a) přísadovými prvky – legurami b) tepelným zpracováním (bez změny chemického složení)

Слайд 24

Описание слайда:

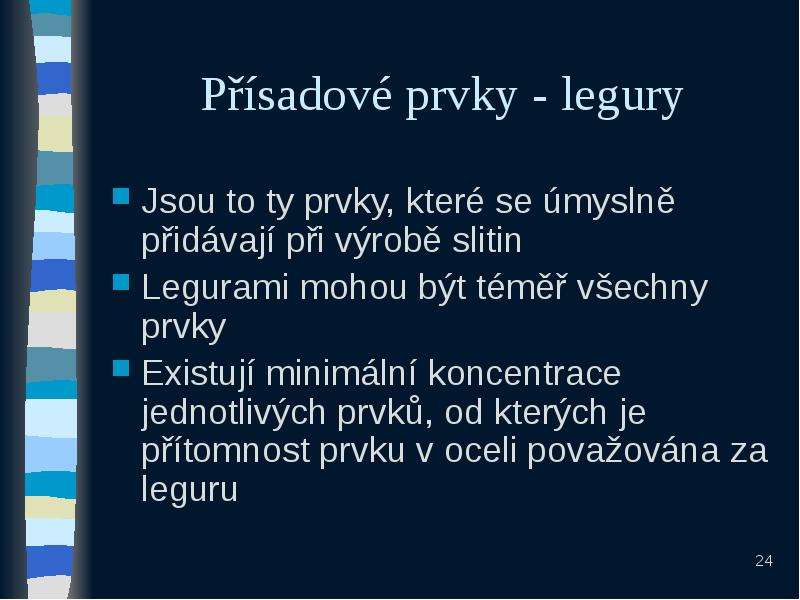

Přísadové prvky - legury Jsou to ty prvky, které se úmyslně přidávají při výrobě slitin Legurami mohou být téměř všechny prvky Existují minimální koncentrace jednotlivých prvků, od kterých je přítomnost prvku v oceli považována za leguru

Слайд 25

Описание слайда:

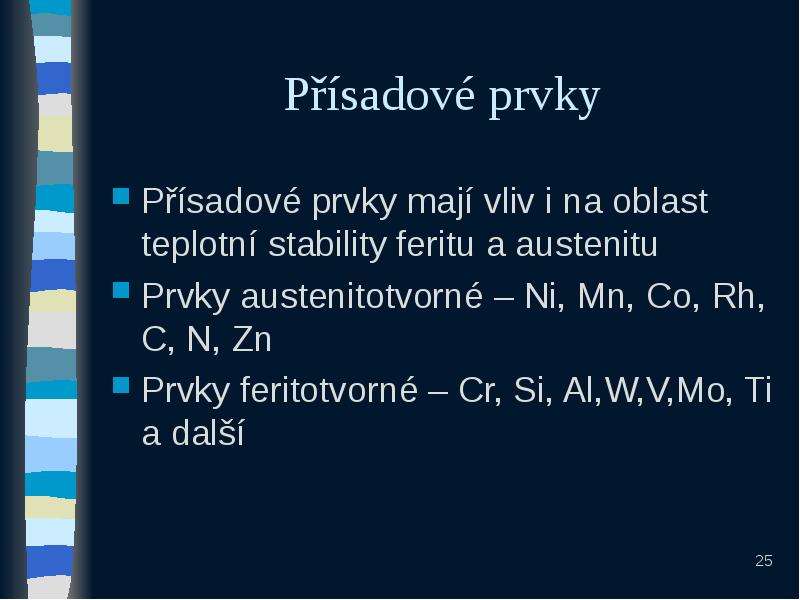

Přísadové prvky Přísadové prvky mají vliv i na oblast teplotní stability feritu a austenitu Prvky austenitotvorné – Ni, Mn, Co, Rh, C, N, Zn Prvky feritotvorné – Cr, Si, Al,W,V,Mo, Ti a další

Слайд 26

Описание слайда:

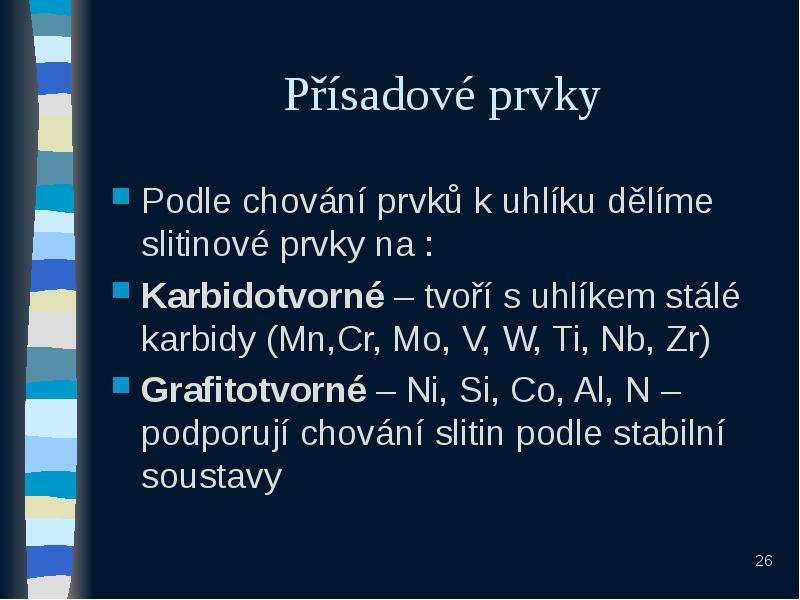

Přísadové prvky Podle chování prvků k uhlíku dělíme slitinové prvky na : Karbidotvorné – tvoří s uhlíkem stálé karbidy (Mn,Cr, Mo, V, W, Ti, Nb, Zr) Grafitotvorné – Ni, Si, Co, Al, N – podporují chování slitin podle stabilní soustavy
