Слайд 1

Описание слайда:

Плоскость Положение плоскости в пространстве однозначно определяется тремя различными точками, не принадлежащими одной прямой. Для задания плоскости на эпюре достаточно указать проекции: 1. трех различных, не принадлежащих одной прямой точек; 2. прямой и не принадлежащей ей точки; 3. двух пересекающихся прямых;

Слайд 2

Описание слайда:

Слайд 3

Описание слайда:

В некоторых случаях целесообразно задавать плоскость прямыми, по которым эта плоскость пересекает плоскости проекции. Такой вариант задания плоскости называют заданием плоскости следами. В некоторых случаях целесообразно задавать плоскость прямыми, по которым эта плоскость пересекает плоскости проекции. Такой вариант задания плоскости называют заданием плоскости следами. Показанные плоскости занимают общее положение по отношению к плоскостям проекций – углы наклона плоскости к плоскостям проекций произвольные – отличные от 0 и 90º. Такая плоскость называется плоскостью общего положения.

Слайд 4

Описание слайда:

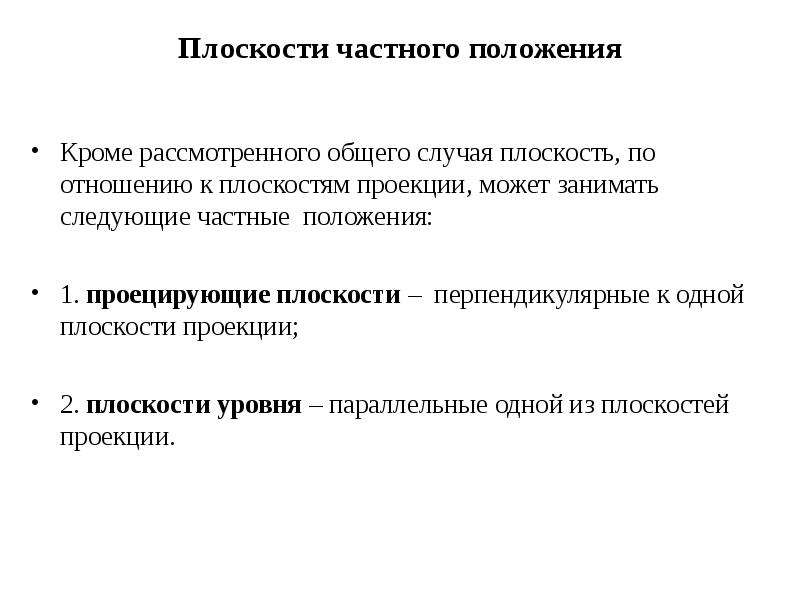

Плоскости частного положения Кроме рассмотренного общего случая плоскость, по отношению к плоскостям проекции, может занимать следующие частные положения: 1. проецирующие плоскости – перпендикулярные к одной плоскости проекции; 2. плоскости уровня – параллельные одной из плоскостей проекции.

Слайд 5

Описание слайда:

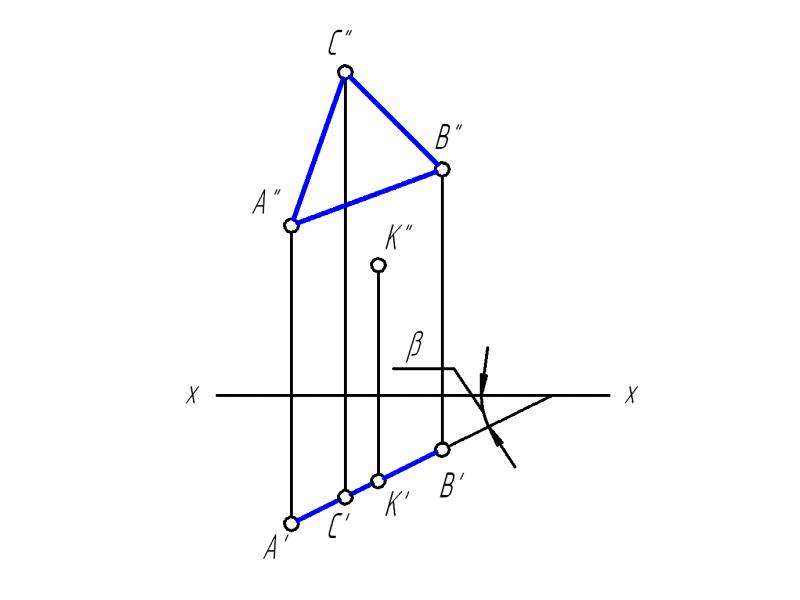

Горизонтально проецирующая плоскость Перпендикулярна горизонтальной плоскости проекции. Проекции точек на горизонтальную плоскость проекций, а следовательно, и любых геометрических фигур, принадлежащих горизонтально проецирующей плоскости, принадлежат горизонтальному следу этой плоскости.

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

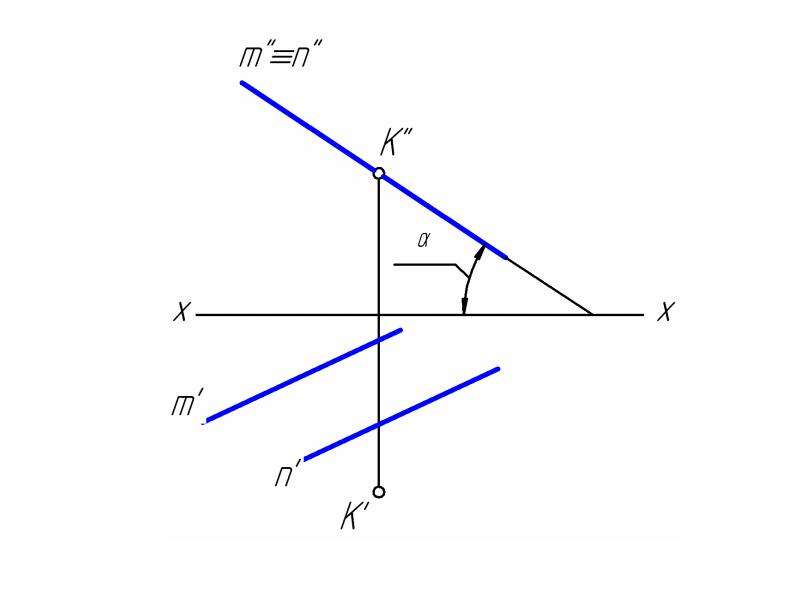

Фронтально проецирующая плоскость Перпендикулярна фронтальной плоскости проекции. Проекции точек на фронтальную плоскость проекций, а следовательно, и любых геометрических фигур, принадлежащих фронтально проецирующей плоскости, принадлежат фронтальному следу этой плоскости.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

Профильно проецирующая плоскость Перпендикулярна профильной плоскости проекции. Проекции точек на профильную плоскость проекций, а следовательно, и любых геометрических фигур, принадлежащих профильно проецирующей плоскости, принадлежат профильному следу этой плоскости.
