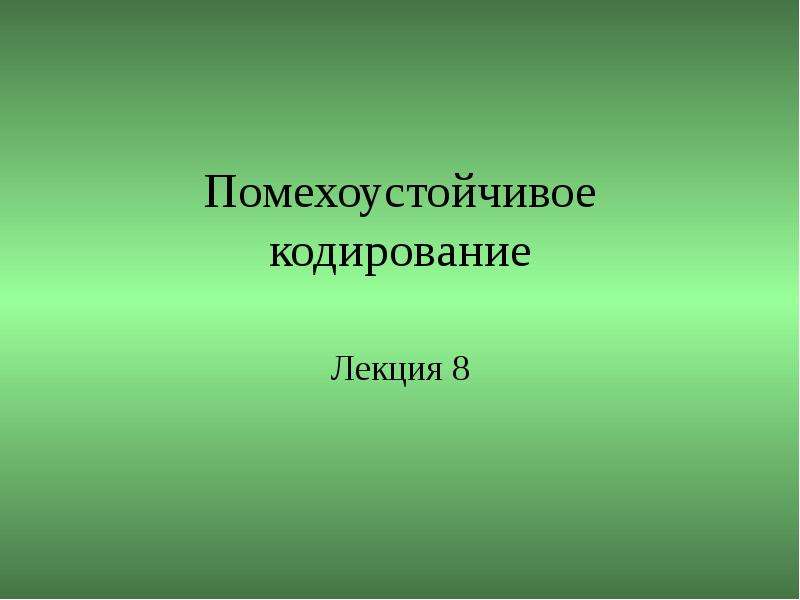

Слайд 1

Описание слайда:

Помехоустойчивое кодирование Лекция 8

Слайд 2

Описание слайда:

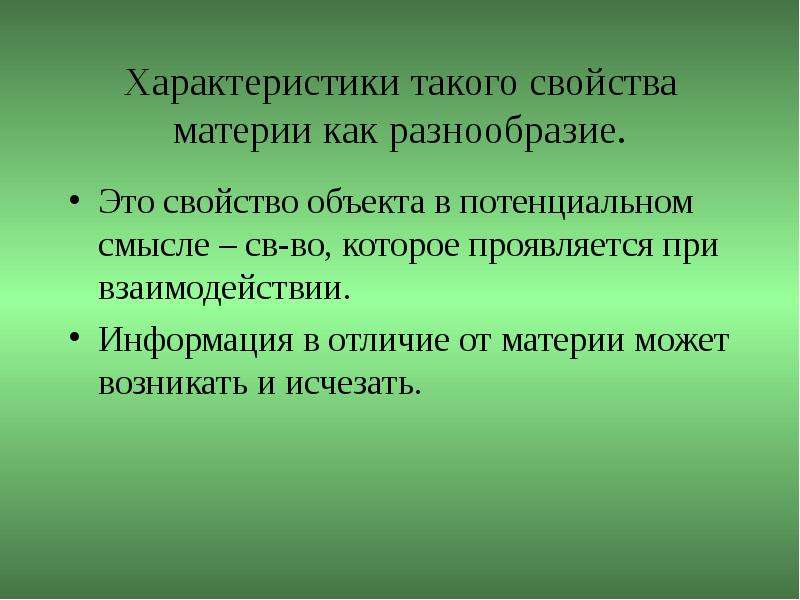

Характеристики такого свойства материи как разнообразие. Это свойство объекта в потенциальном смысле – св-во, которое проявляется при взаимодействии. Информация в отличие от материи может возникать и исчезать.

Слайд 3

Описание слайда:

Некоторые термины Сообщение – совокупность знаков или первичных сигналов, содержащих информацию Множество различных знаков называют алфавитом источника сообщений, а число знаков – объемом алфавита

Слайд 4

Описание слайда:

Кодирование Средство повышения достоверности передачи информации по каналу связи (помехоустойчивое кодирование). Средство криптографической защиты информации (от несанкционированного доступа).

Слайд 5

Описание слайда:

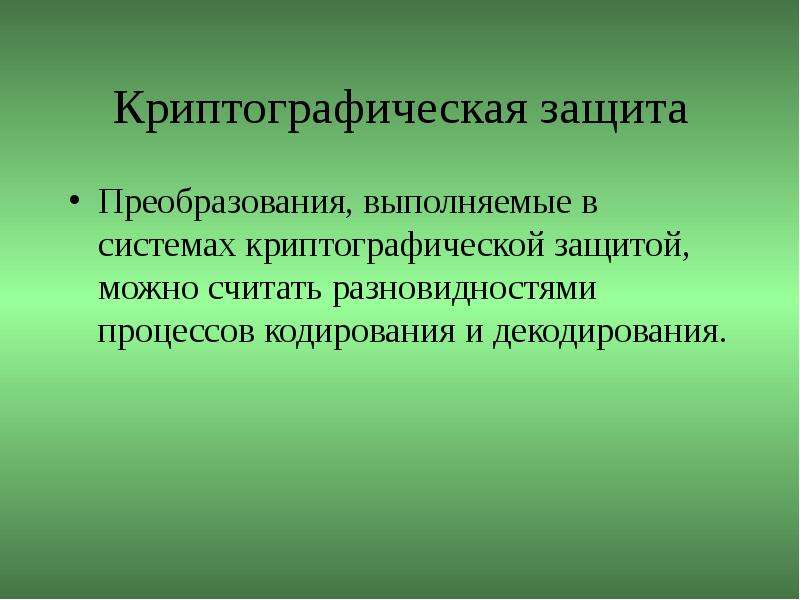

Криптографическая защита Преобразования, выполняемые в системах криптографической защитой, можно считать разновидностями процессов кодирования и декодирования.

Слайд 6

Описание слайда:

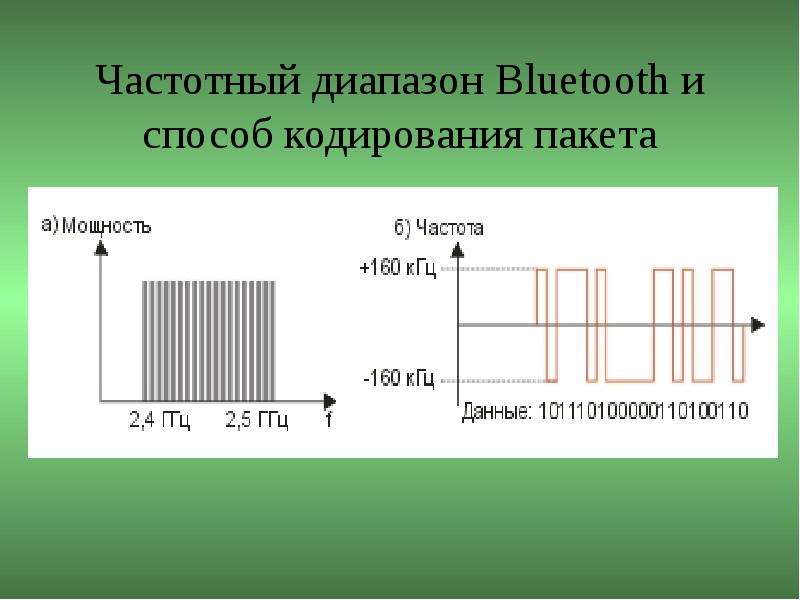

Частотный диапазон Bluetooth и способ кодирования пакета

Слайд 7

Описание слайда:

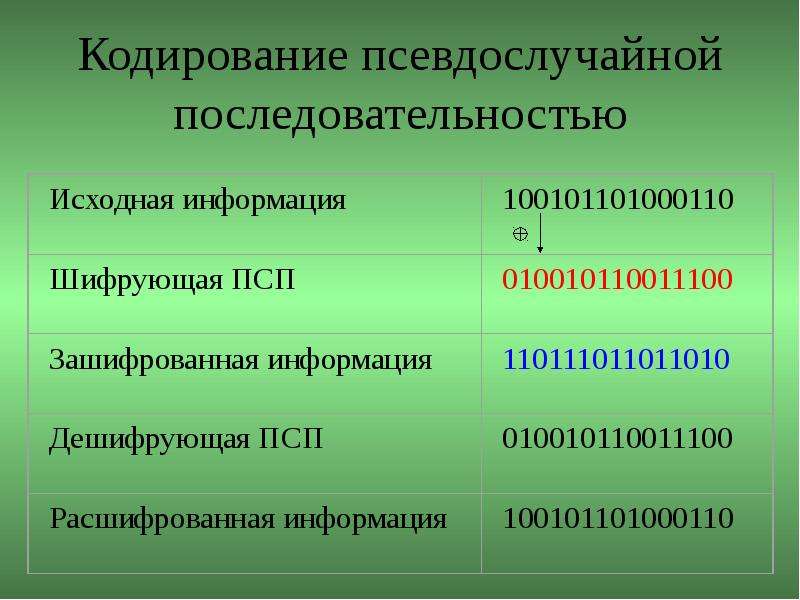

Кодирование псевдослучайной последовательностью

Слайд 8

Описание слайда:

Виды кодирования Коды с обнаружением ошибок. Коды с коррекцией ошибок (системы прямого исправления ошибок – forward error correction, FEC). Протоколы с автоматическим запросом повторной передачи (automatic repeat request, ARQ). Если уровень ошибок высок, может потребоваться много повторных передач.

Слайд 9

Описание слайда:

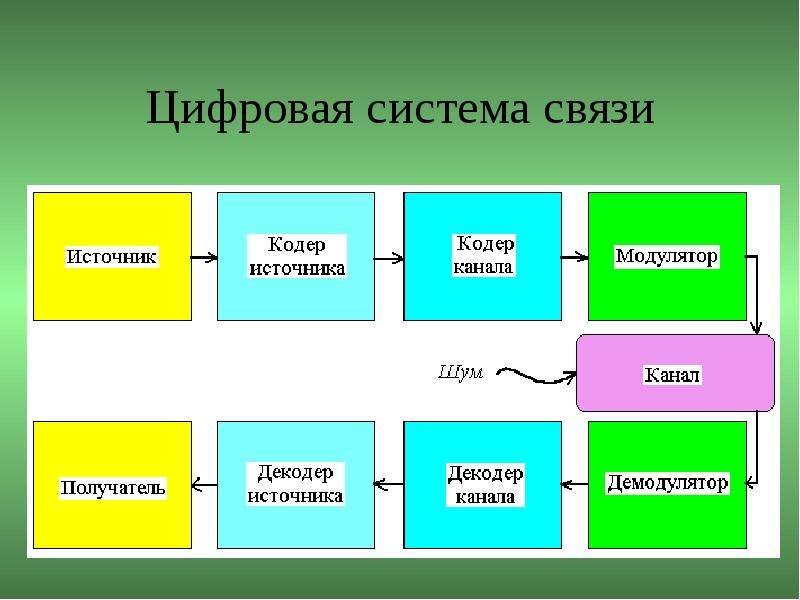

Цифровая система связи

Слайд 10

Описание слайда:

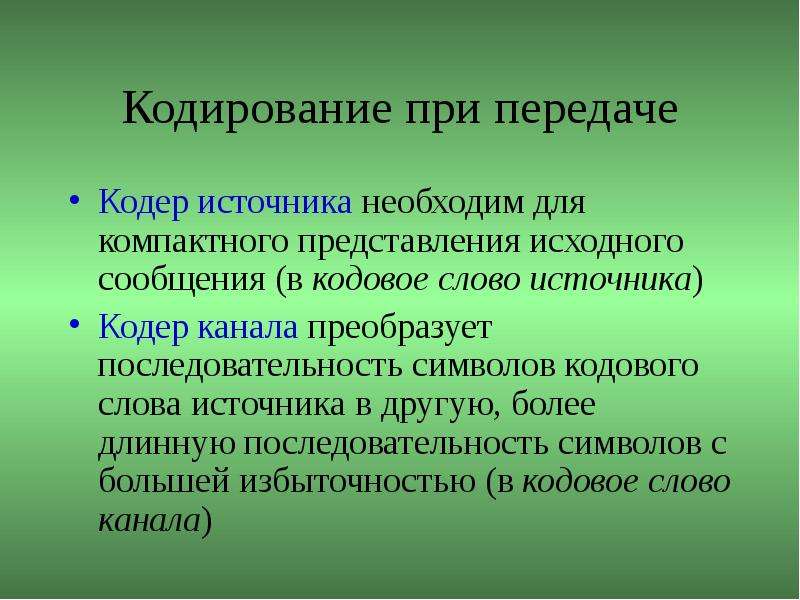

Кодирование при передаче Кодер источника необходим для компактного представления исходного сообщения (в кодовое слово источника) Кодер канала преобразует последовательность символов кодового слова источника в другую, более длинную последовательность символов с большей избыточностью (в кодовое слово канала)

Слайд 11

Описание слайда:

Кодирование источника Связанно с задачей создания эффективного описания исходной информации (для снижения требований к каналу передачи). Целью кодирования источника является получение описания исходных данных с заданной точностью при известных параметрах.

Слайд 12

Описание слайда:

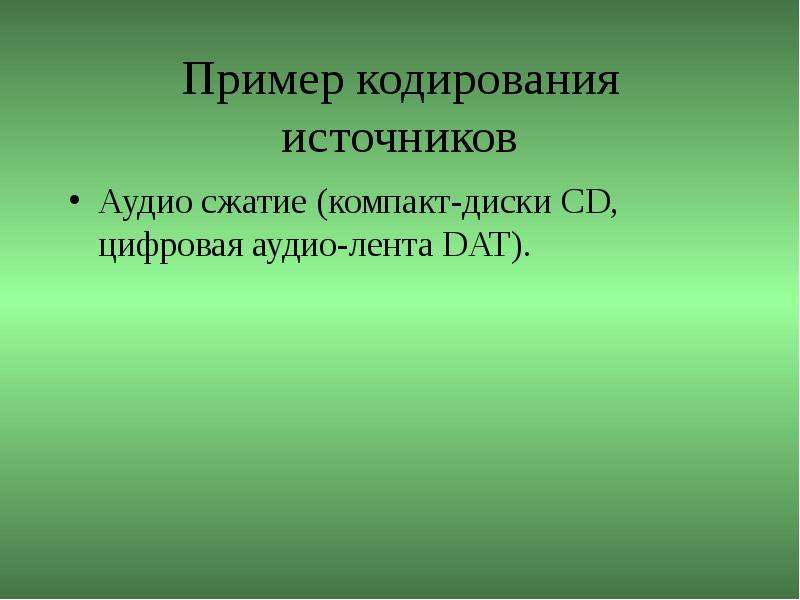

Пример кодирования источников Аудио сжатие (компакт-диски CD, цифровая аудио-лента DAT).

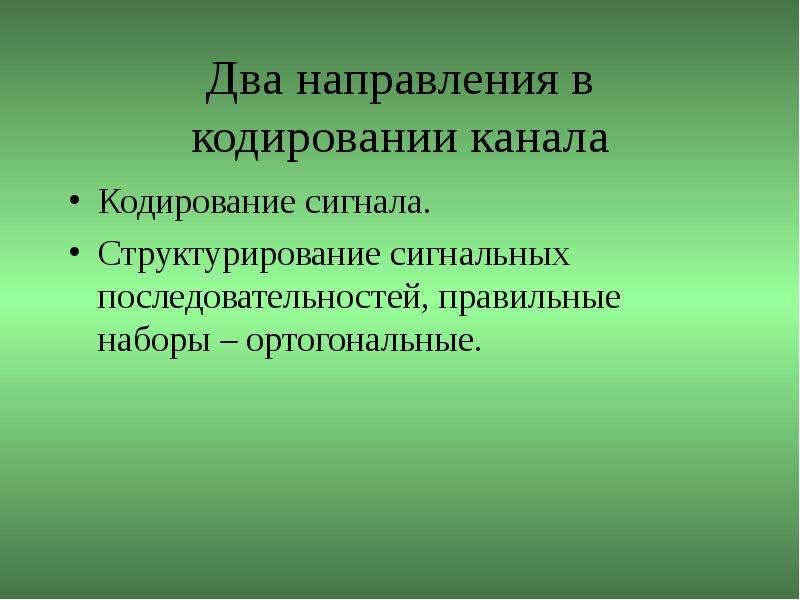

Слайд 13

Описание слайда:

Два направления в кодировании канала Кодирование сигнала. Структурирование сигнальных последовательностей, правильные наборы – ортогональные.

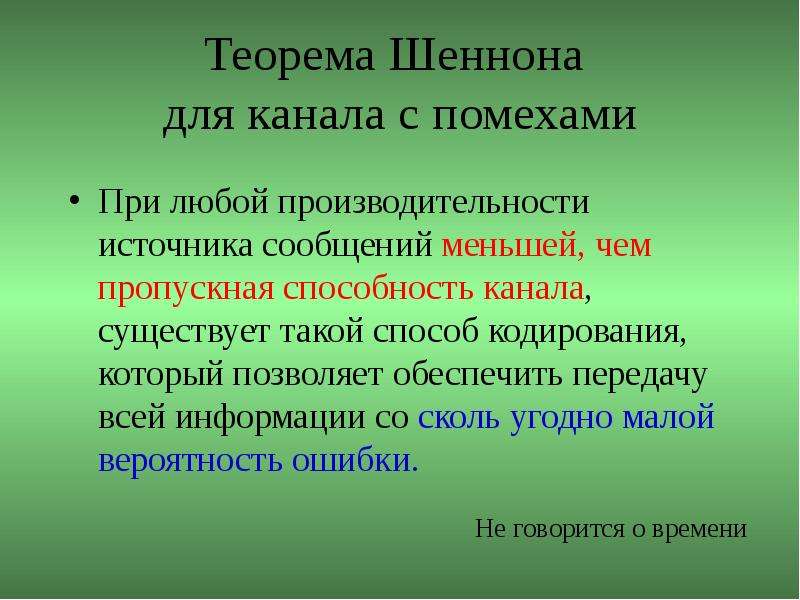

Слайд 14

Описание слайда:

Теорема Шеннона для канала с помехами При любой производительности источника сообщений меньшей, чем пропускная способность канала, существует такой способ кодирования, который позволяет обеспечить передачу всей информации со сколь угодно малой вероятность ошибки.

Слайд 15

Описание слайда:

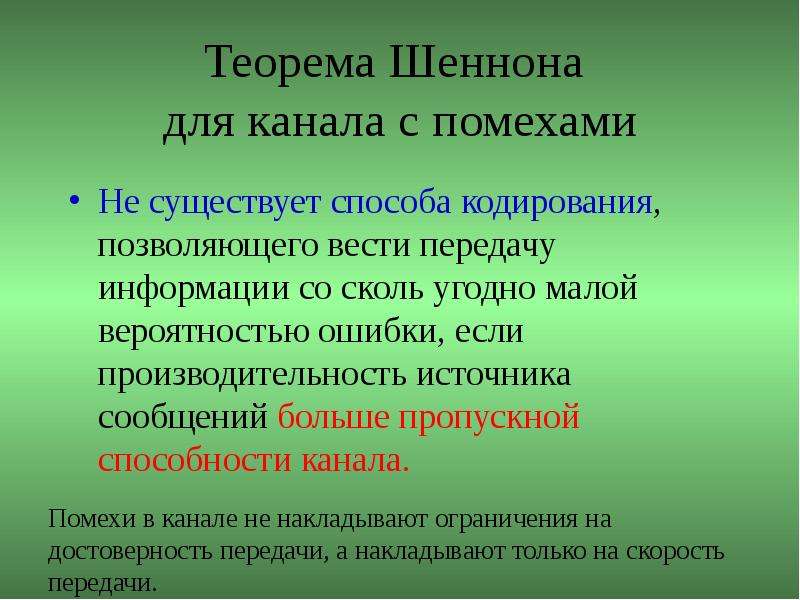

Теорема Шеннона для канала с помехами Не существует способа кодирования, позволяющего вести передачу информации со сколь угодно малой вероятностью ошибки, если производительность источника сообщений больше пропускной способности канала.

Слайд 16

Описание слайда:

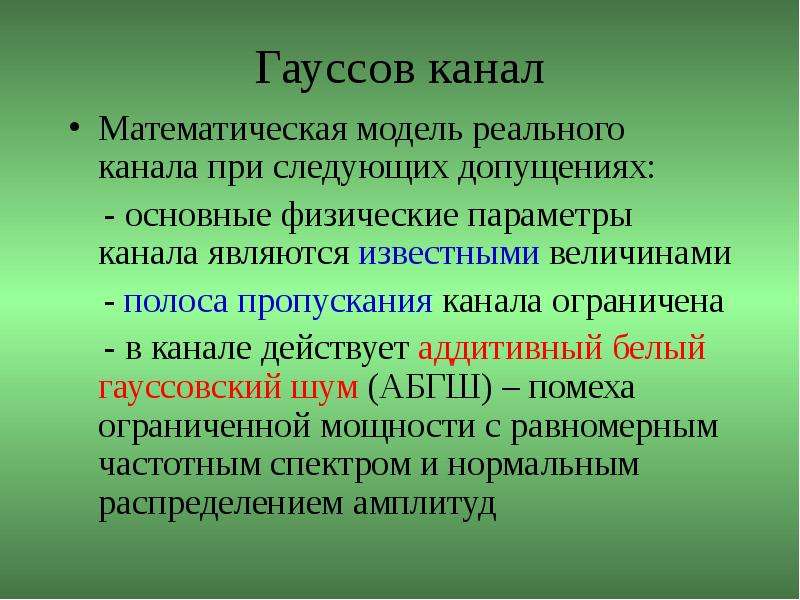

Гауссов канал Математическая модель реального канала при следующих допущениях: - основные физические параметры канала являются известными величинами - полоса пропускания канала ограничена - в канале действует аддитивный белый гауссовский шум (АБГШ) – помеха ограниченной мощности с равномерным частотным спектром и нормальным распределением амплитуд

Слайд 17

Описание слайда:

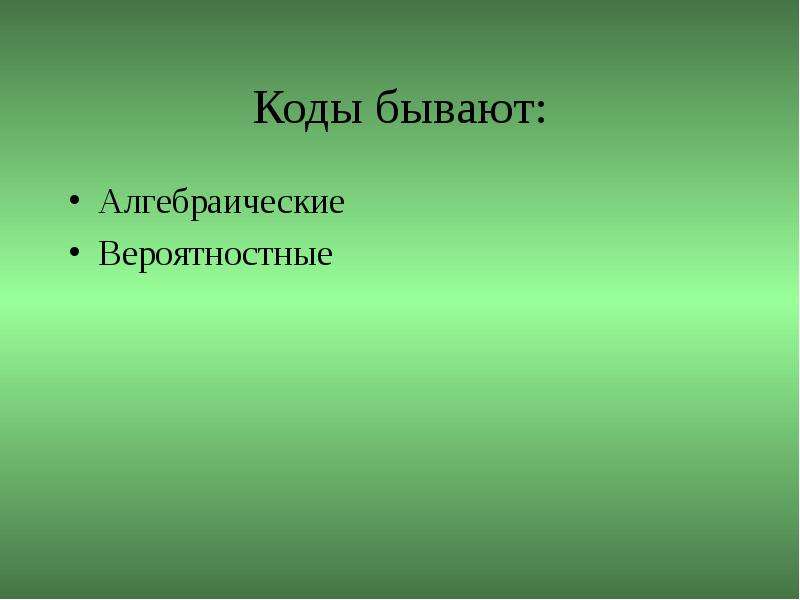

Коды бывают: Алгебраические Вероятностные

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

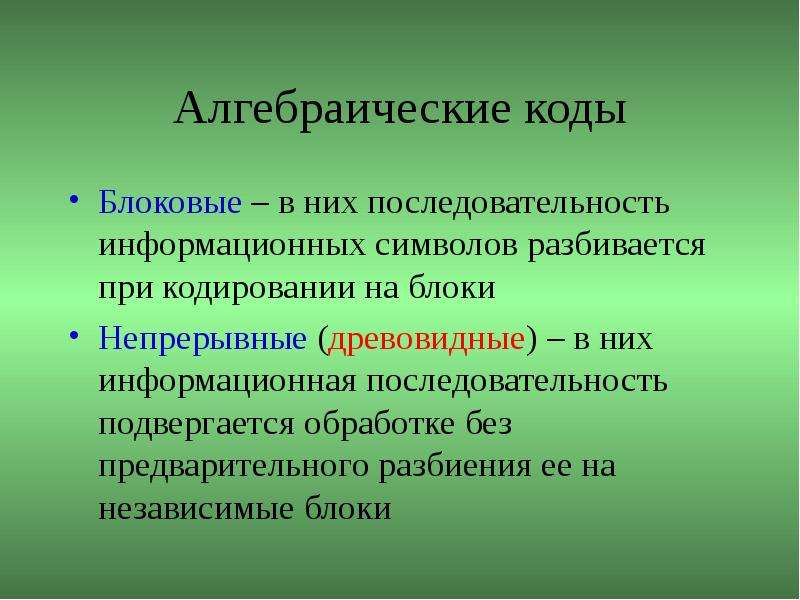

Алгебраические коды Блоковые – в них последовательность информационных символов разбивается при кодировании на блоки Непрерывные (древовидные) – в них информационная последовательность подвергается обработке без предварительного разбиения ее на независимые блоки

Слайд 20

Описание слайда:

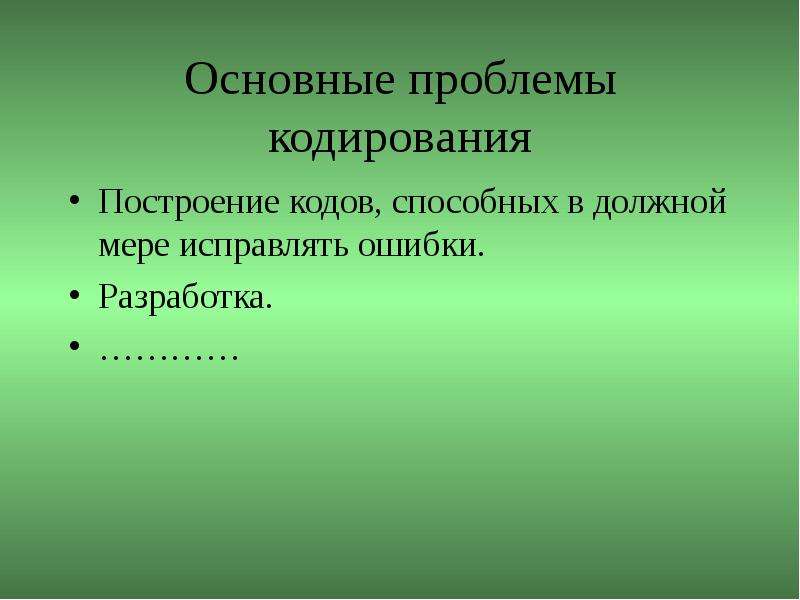

Основные проблемы кодирования Построение кодов, способных в должной мере исправлять ошибки. Разработка. …………

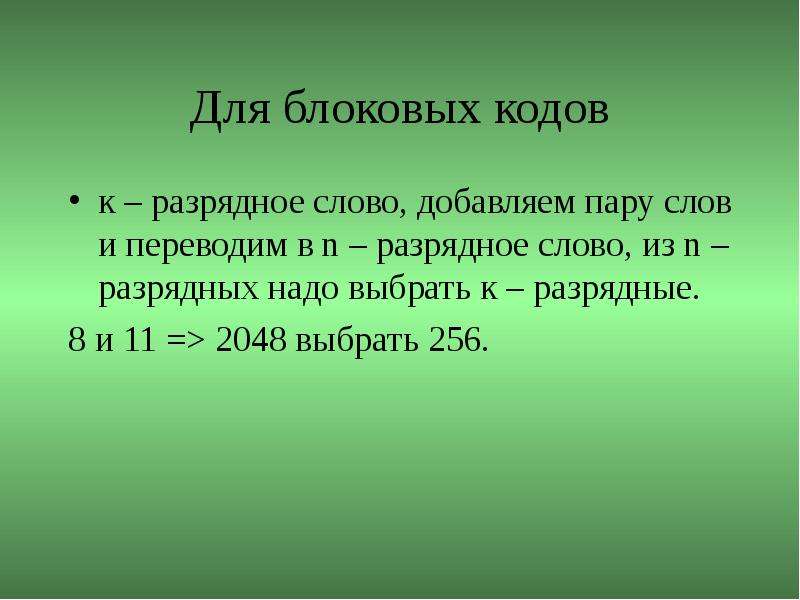

Слайд 21

Описание слайда:

Для блоковых кодов к – разрядное слово, добавляем пару слов и переводим в n – разрядное слово, из n – разрядных надо выбрать к – разрядные. 8 и 11 => 2048 выбрать 256.

Слайд 22

Описание слайда:

Известные коды Хэмминга Рида-Маллера БЧХ (Боуза-Чоудхури-Хоквингема) Голея Рида-Соломона Голда На основе матриц Адамара

Слайд 23

Описание слайда:

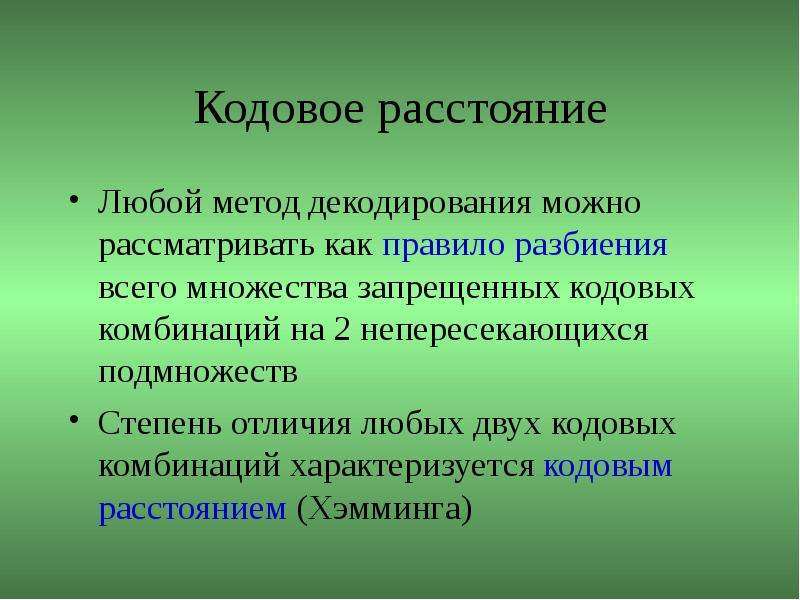

Кодовое расстояние Любой метод декодирования можно рассматривать как правило разбиения всего множества запрещенных кодовых комбинаций на 2 непересекающихся подмножеств Степень отличия любых двух кодовых комбинаций характеризуется кодовым расстоянием (Хэмминга)

Слайд 24

Описание слайда:

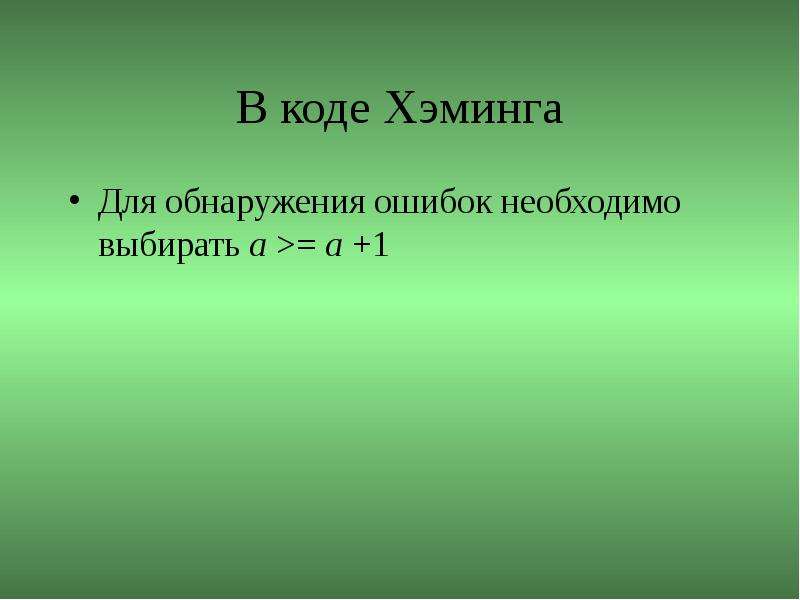

В коде Хэминга Для обнаружения ошибок необходимо выбирать а >= a +1

Слайд 25

Описание слайда:

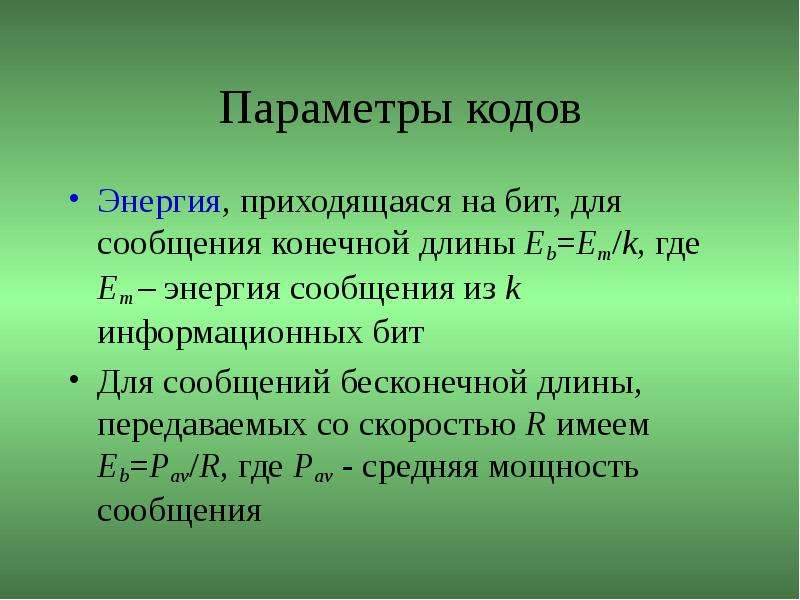

Параметры кодов Энергия, приходящаяся на бит, для сообщения конечной длины Eb=Em/k, где Em – энергия сообщения из k информационных бит Для сообщений бесконечной длины, передаваемых со скоростью R имеем Eb=Pav/R, где Pav - средняя мощность сообщения

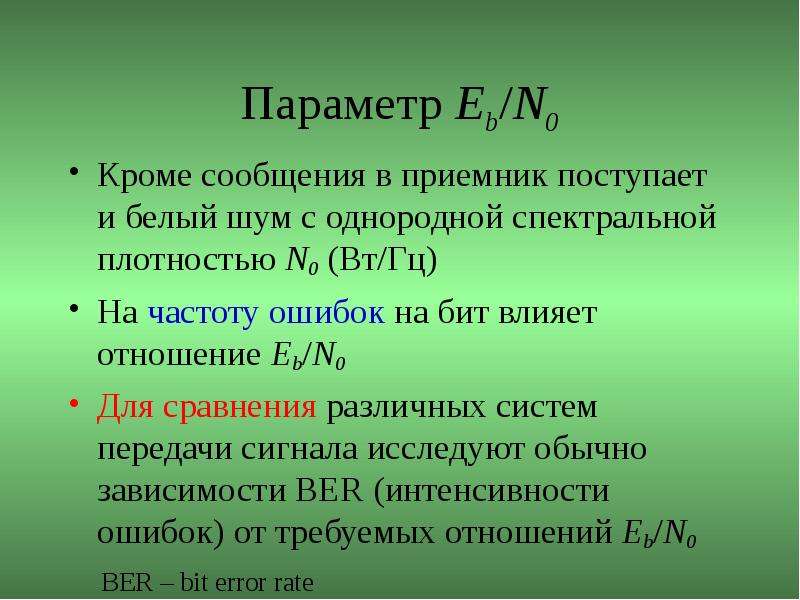

Слайд 26

Описание слайда:

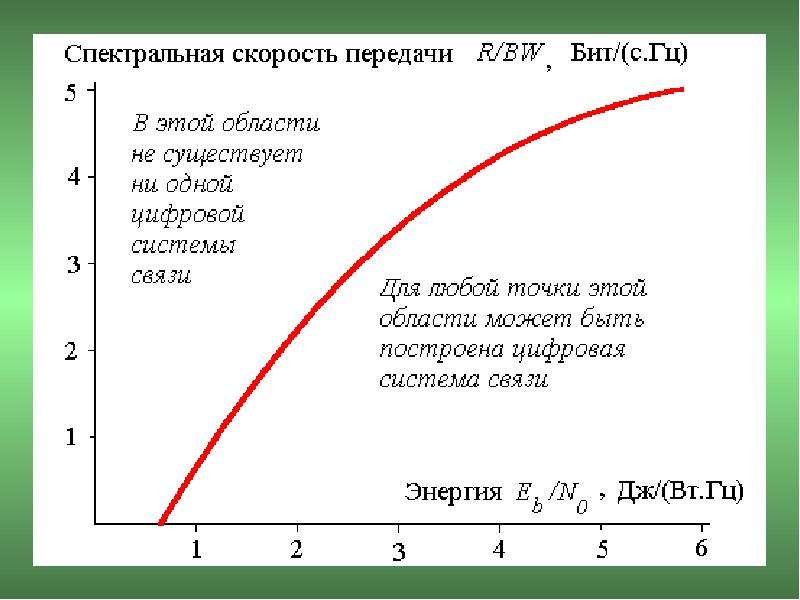

Параметр Eb/N0 Кроме сообщения в приемник поступает и белый шум с однородной спектральной плотностью N0 (Вт/Гц) На частоту ошибок на бит влияет отношение Eb/N0 Для сравнения различных систем передачи сигнала исследуют обычно зависимости BER (интенсивности ошибок) от требуемых отношений Eb/N0

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Синхронное и асинхронное Кодовое уплотнение каналов может быть синхронным или асинхронным Например, в сотовых наземных или спутниковых радиосистемах при кодовом разделении каналов (КРК) сигналы от базовой станции (узла связи) в сторону терминалов уплотняются синхронно, а сигналы от терминалов в сторону базовой станции в эфире передаются асинхронно

Слайд 29

Описание слайда:

Синхронное кодовое уплотнение каналов

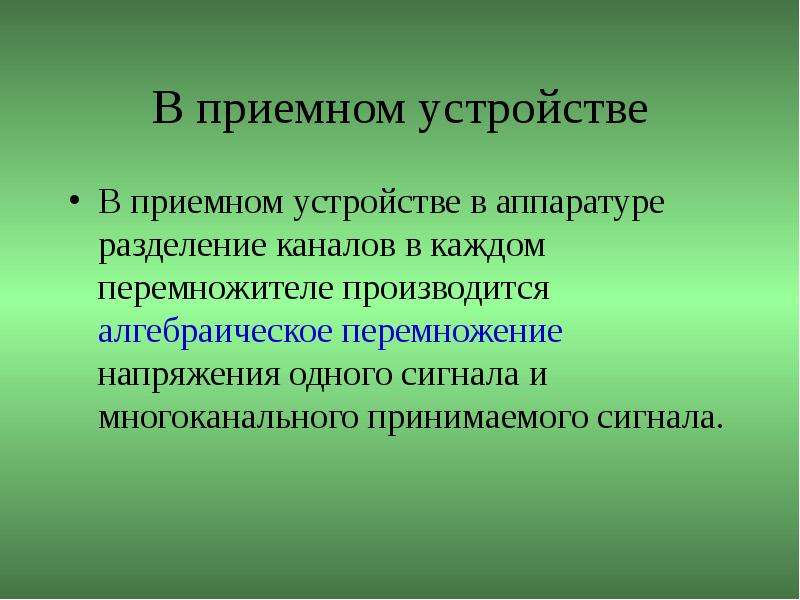

Слайд 30

Описание слайда:

В приемном устройстве В приемном устройстве в аппаратуре разделение каналов в каждом перемножителе производится алгебраическое перемножение напряжения одного сигнала и многоканального принимаемого сигнала.
