Слайд 1

Описание слайда:

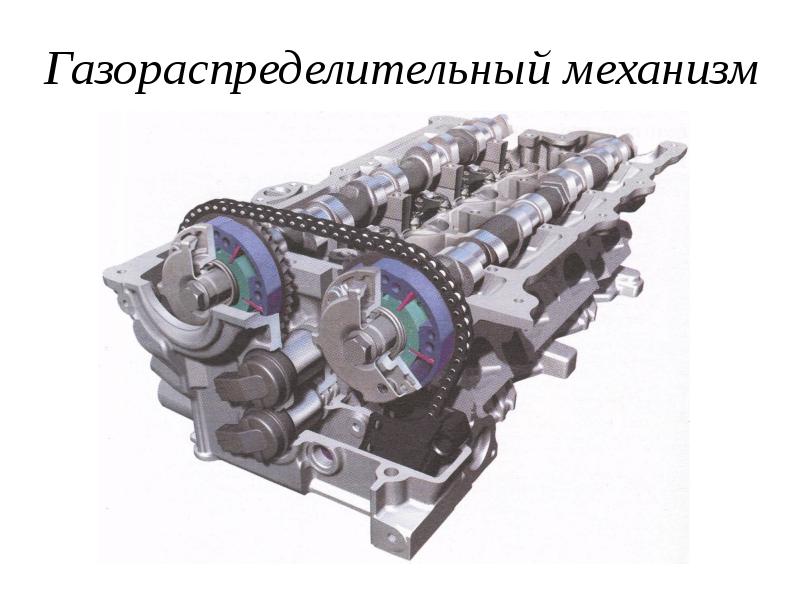

Газораспределительный механизм

Слайд 2

Описание слайда:

Влияние фаз газораспределения на характеристики ДВС

Слайд 3

Описание слайда:

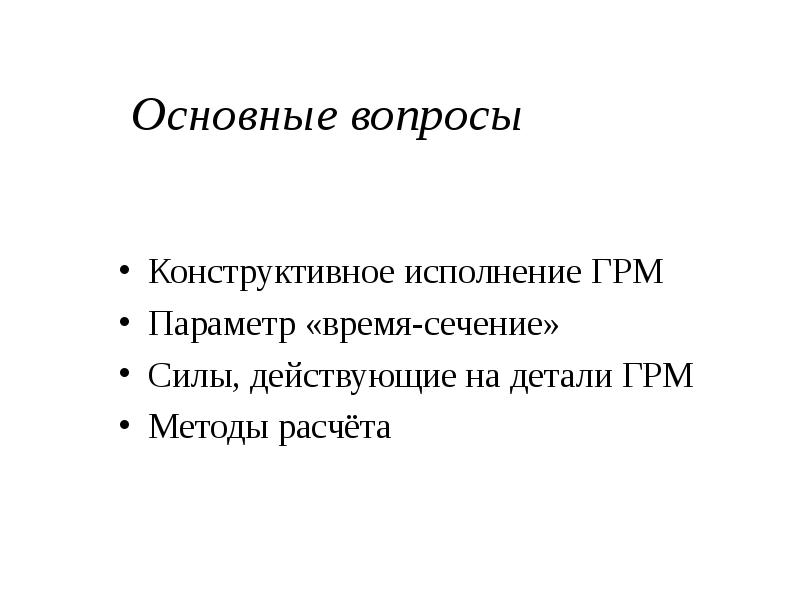

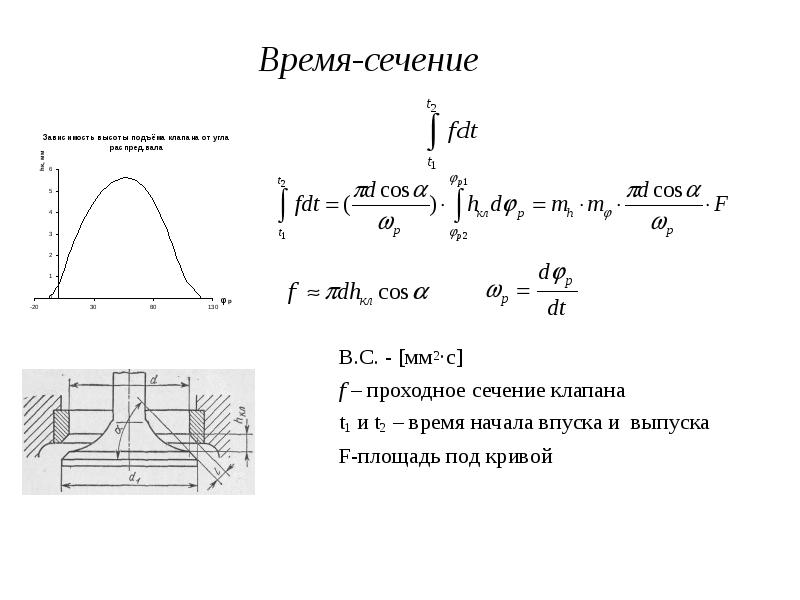

Основные вопросы Конструктивное исполнение ГРМ Параметр «время-сечение» Силы, действующие на детали ГРМ Методы расчёта

Слайд 4

Описание слайда:

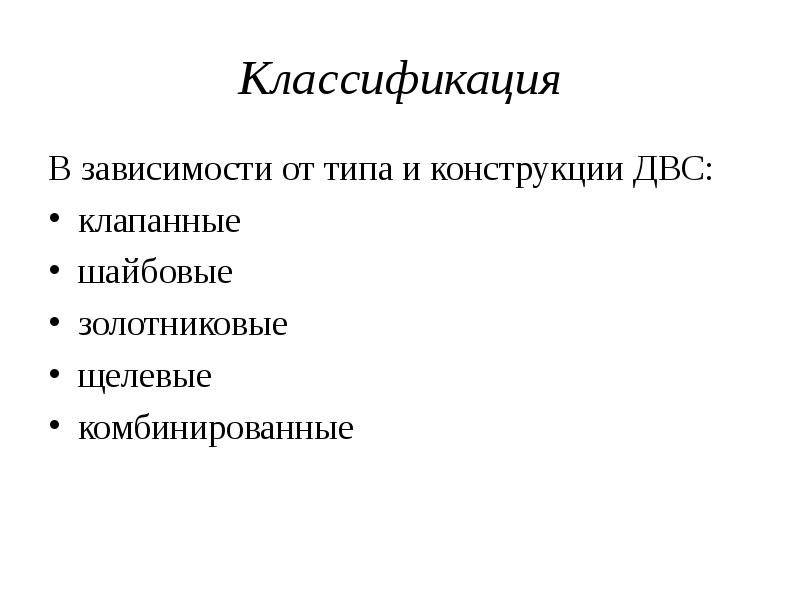

Классификация В зависимости от типа и конструкции ДВС: клапанные шайбовые золотниковые щелевые комбинированные

Слайд 5

Описание слайда:

По способу расположения клапана в головке цилиндра Верхний (подвесной)

Слайд 6

Описание слайда:

По расположению распределительного вала Верхний

Слайд 7

Описание слайда:

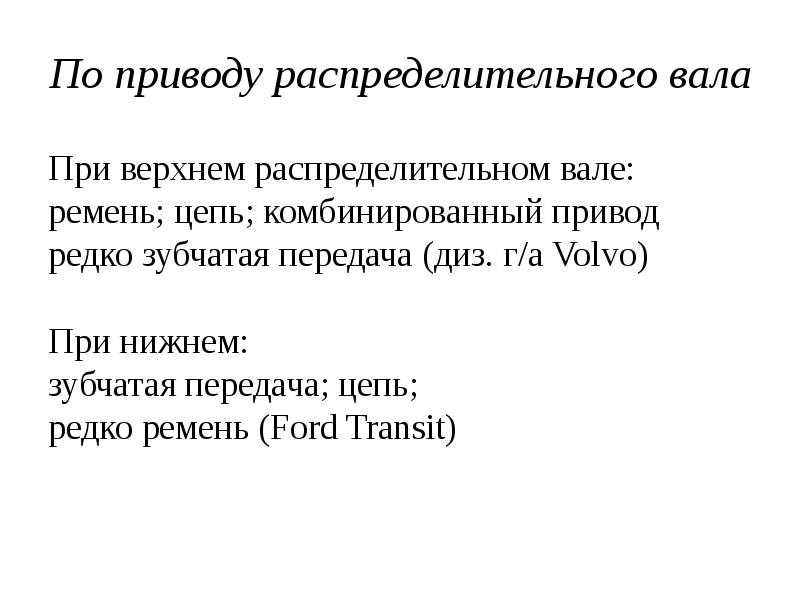

По приводу распределительного вала При верхнем распределительном вале: ремень; цепь; комбинированный привод редко зубчатая передача (диз. г/а Volvo) При нижнем: зубчатая передача; цепь; редко ремень (Ford Transit)

Слайд 8

Описание слайда:

Варианты привода клапанов С помощью штанги при нижнем расположении распред.вала Привод рычажным толкателем Привод двух коромысел от одного распред.вала Непосредственный привод от распред.вала через толкатель

Слайд 9

Описание слайда:

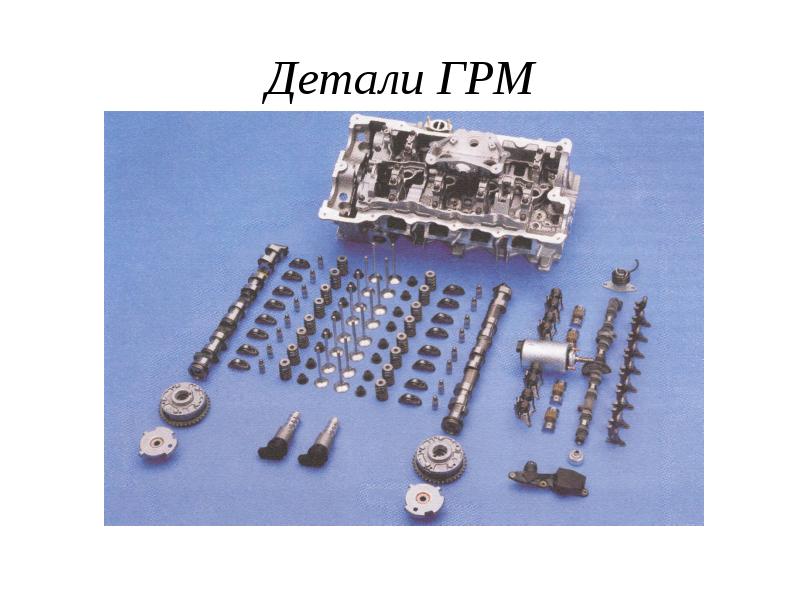

Детали ГРМ

Слайд 10

Описание слайда:

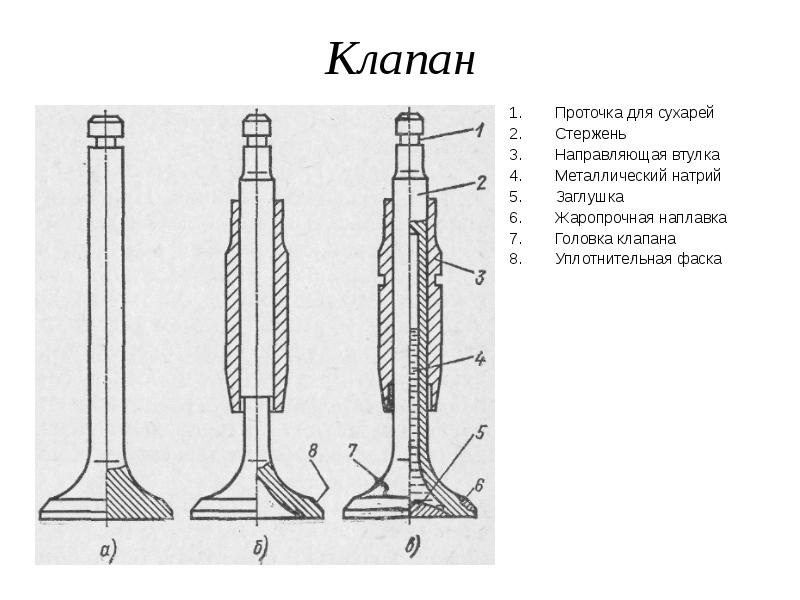

Клапан Проточка для сухарей Стержень Направляющая втулка Металлический натрий Заглушка Жаропрочная наплавка Головка клапана Уплотнительная фаска

Слайд 11

Описание слайда:

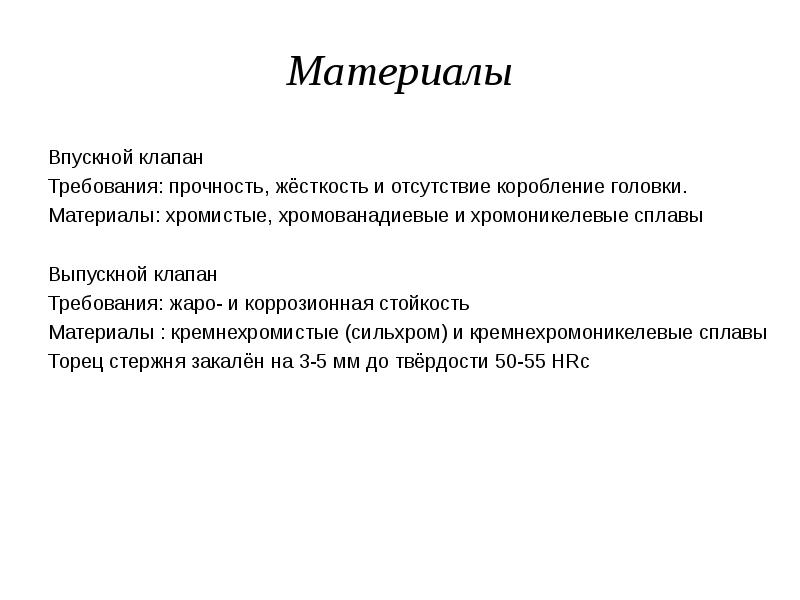

Материалы Впускной клапан Требования: прочность, жёсткость и отсутствие коробление головки. Материалы: хромистые, хромованадиевые и хромоникелевые сплавы Выпускной клапан Требования: жаро- и коррозионная стойкость Материалы : кремнехромистые (сильхром) и кремнехромоникелевые сплавы Торец стержня закалён на 3-5 мм до твёрдости 50-55 HRc

Слайд 12

Описание слайда:

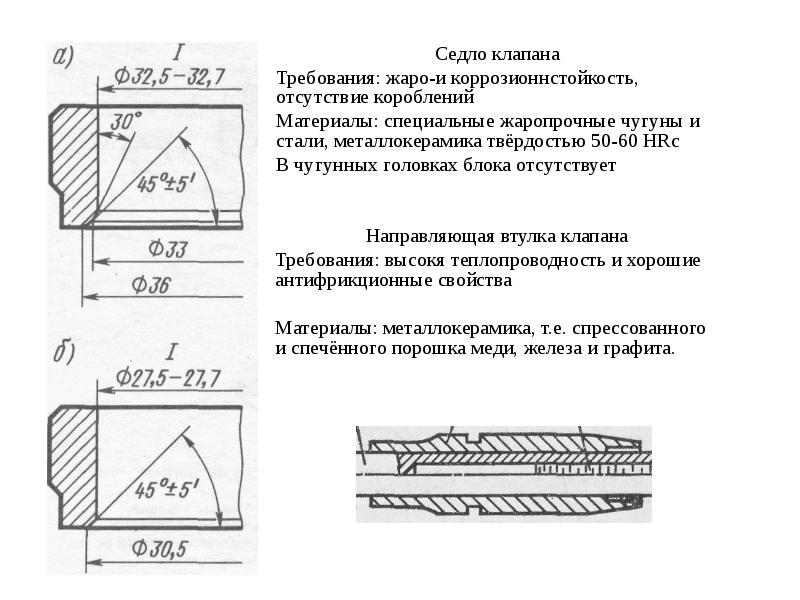

Направляющая втулка клапана Направляющая втулка клапана Требования: высокя теплопроводность и хорошие антифрикционные свойства Материалы: металлокерамика, т.е. спрессованного и спечённого порошка меди, железа и графита.

Слайд 13

Описание слайда:

Пружина клапана Требования: Жёсткость Совпадение сил, сжимающих пружину и оси пружины Обеспечение вращения клапана Параметры: Цилиндрическая Число рабочих витков: 8-10 Материал: стальная проволока 65С2ВА или 65Г

Слайд 14

Описание слайда:

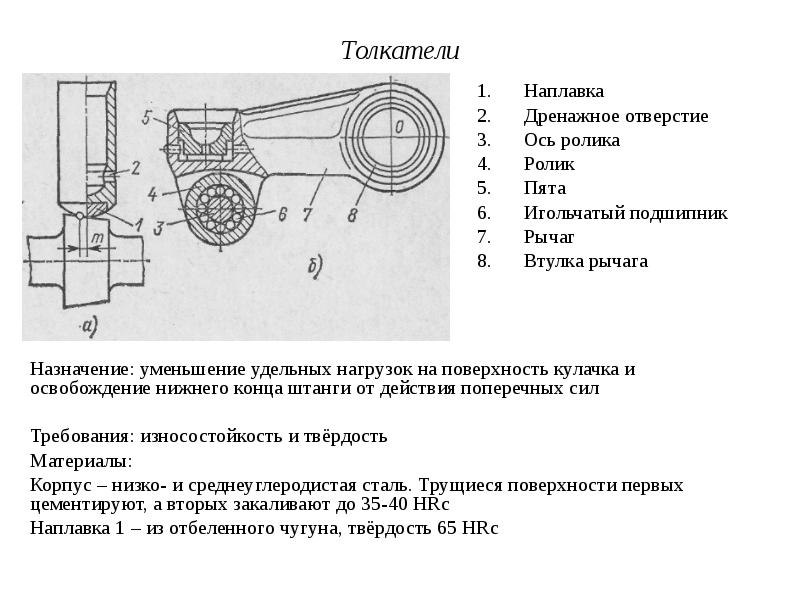

Толкатели Назначение: уменьшение удельных нагрузок на поверхность кулачка и освобождение нижнего конца штанги от действия поперечных сил Требования: износостойкость и твёрдость Материалы: Корпус – низко- и среднеуглеродистая сталь. Трущиеся поверхности первых цементируют, а вторых закаливают до 35-40 HRc Наплавка 1 – из отбеленного чугуна, твёрдость 65 HRc

Слайд 15

Описание слайда:

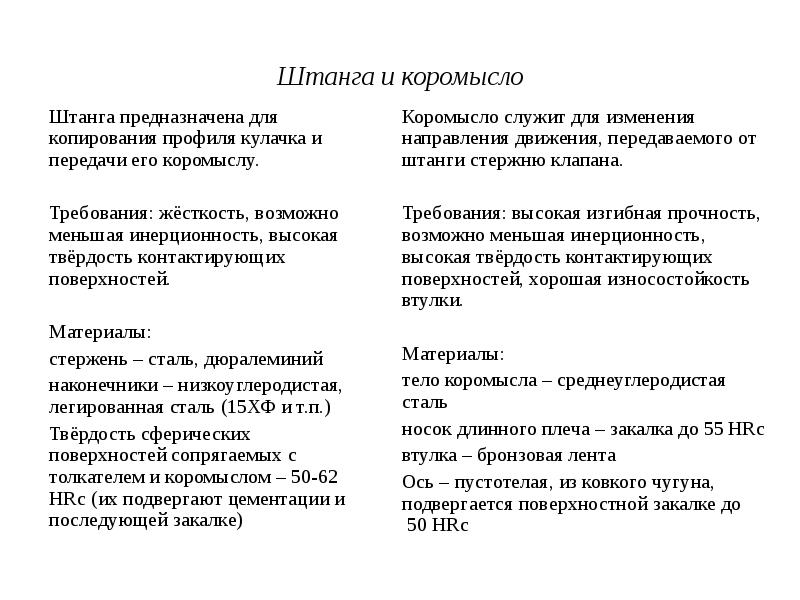

Штанга и коромысло Штанга предназначена для копирования профиля кулачка и передачи его коромыслу. Требования: жёсткость, возможно меньшая инерционность, высокая твёрдость контактирующих поверхностей. Материалы: стержень – сталь, дюралеминий наконечники – низкоуглеродистая, легированная сталь (15ХФ и т.п.) Твёрдость сферических поверхностей сопрягаемых с толкателем и коромыслом – 50-62 HRc (их подвергают цементации и последующей закалке)

Слайд 16

Описание слайда:

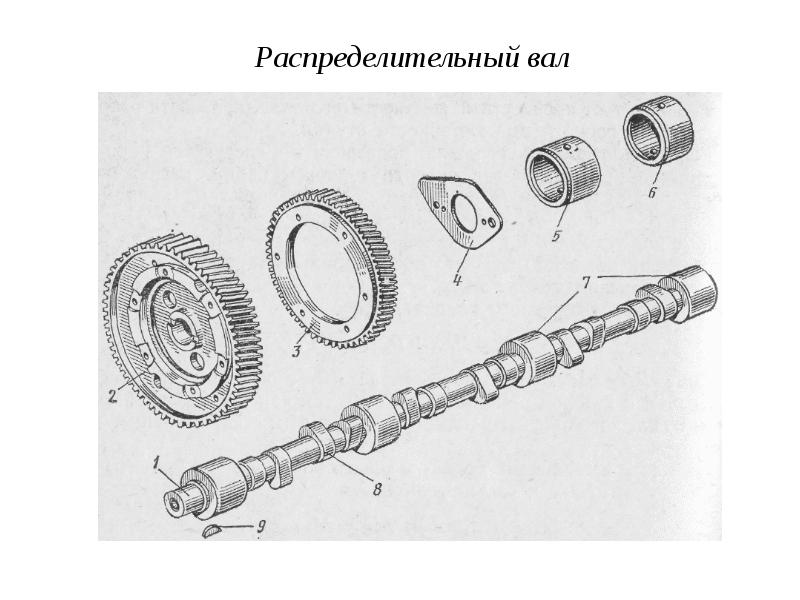

Распределительный вал

Слайд 17

Описание слайда:

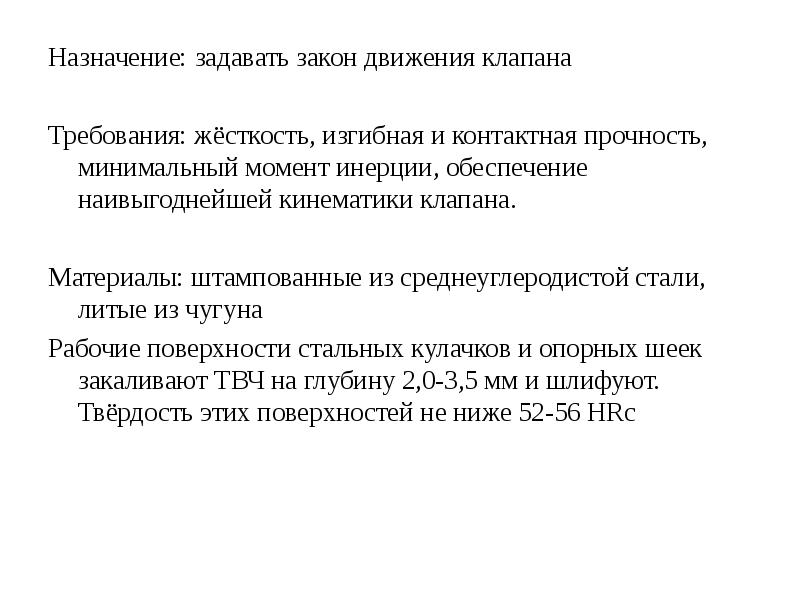

Назначение: задавать закон движения клапана Назначение: задавать закон движения клапана Требования: жёсткость, изгибная и контактная прочность, минимальный момент инерции, обеспечение наивыгоднейшей кинематики клапана. Материалы: штампованные из среднеуглеродистой стали, литые из чугуна Рабочие поверхности стальных кулачков и опорных шеек закаливают ТВЧ на глубину 2,0-3,5 мм и шлифуют. Твёрдость этих поверхностей не ниже 52-56 HRc
