Слайд 1

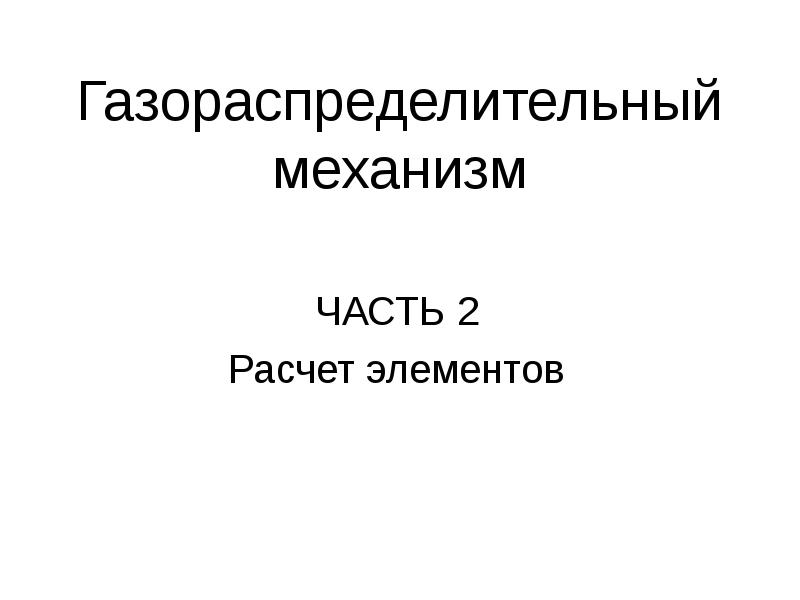

Газораспределительный механизм ЧАСТЬ 2 Расчет элементов
Описание слайда:
Газораспределительный механизм ЧАСТЬ 2 Расчет элементов

Слайд 2

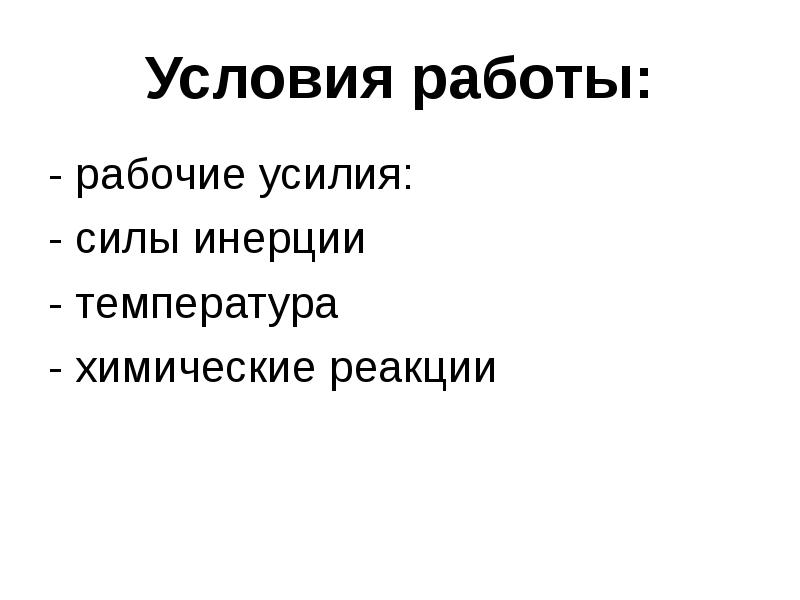

Условия работы: - рабочие усилия: - силы инерции - температура - химические реакции
Описание слайда:
Условия работы: - рабочие усилия: - силы инерции - температура - химические реакции

Слайд 3

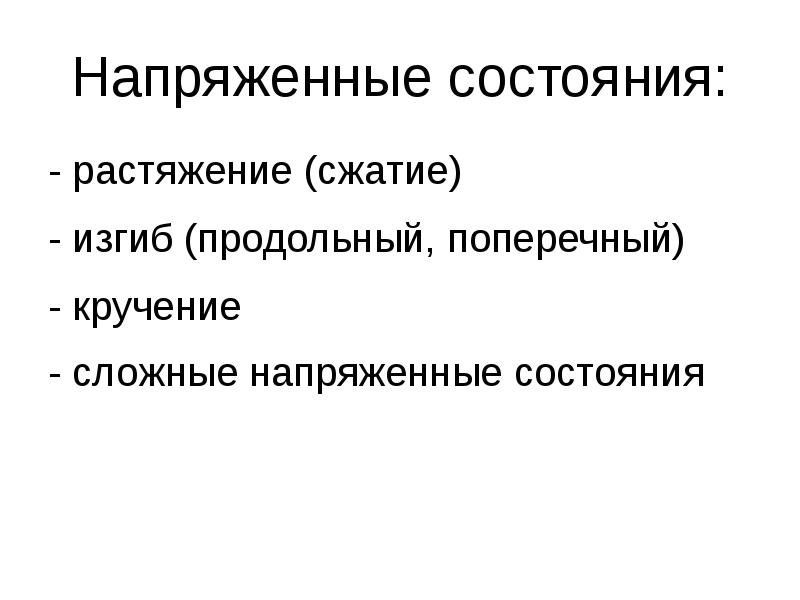

Напряженные состояния: - растяжение (сжатие) - изгиб (продольный, поперечный) - кручение - сложные напряженные состояния
Описание слайда:
Напряженные состояния: - растяжение (сжатие) - изгиб (продольный, поперечный) - кручение - сложные напряженные состояния

Слайд 4

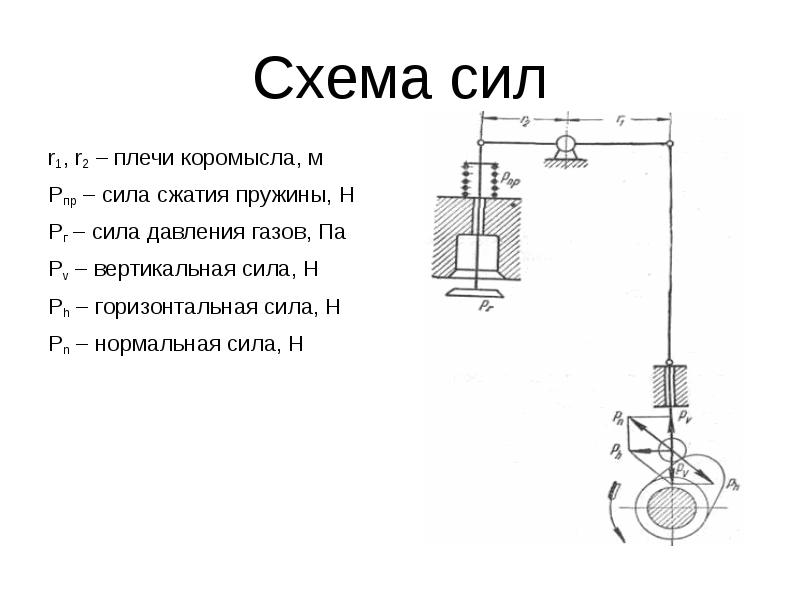

Схема сил
Описание слайда:
Схема сил

Слайд 5

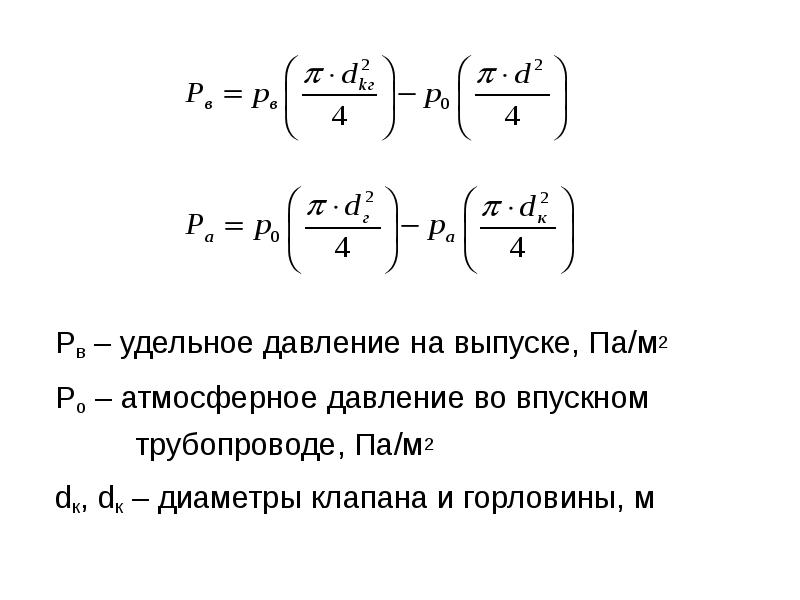

Рв – удельное давление на выпуске, Па/м2 Ро – атмосферное давление во впускном трубопроводе, Па/м2 dк, dк – диаметры клапана и горловины, м
Описание слайда:
Рв – удельное давление на выпуске, Па/м2 Ро – атмосферное давление во впускном трубопроводе, Па/м2 dк, dк – диаметры клапана и горловины, м

Слайд 6


G – модуль упругости второго рода, Н/м2 δ – толщина проволоки пружины, м Dпр– наружный диаметр пружины, м f – деформация пружины, м nр – число...
Описание слайда:
G – модуль упругости второго рода, Н/м2 δ – толщина проволоки пружины, м Dпр– наружный диаметр пружины, м f – деформация пружины, м nр – число рабочих витков пружины

Слайд 7


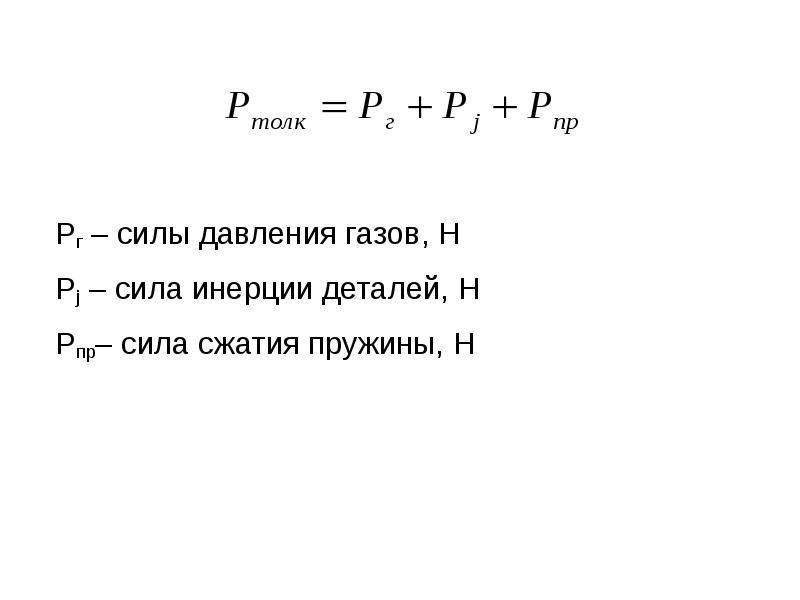

Рг – силы давления газов, Н Рj – сила инерции деталей, Н Рпр– сила сжатия пружины, Н
Описание слайда:
Рг – силы давления газов, Н Рj – сила инерции деталей, Н Рпр– сила сжатия пружины, Н

Слайд 8

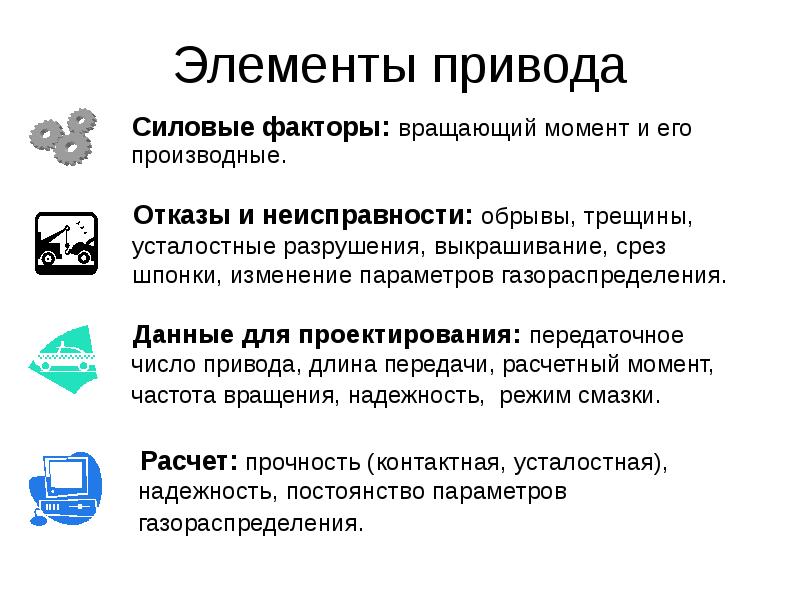

Элементы привода Силовые факторы: вращающий момент и его производные.
Описание слайда:
Элементы привода Силовые факторы: вращающий момент и его производные.

Слайд 9

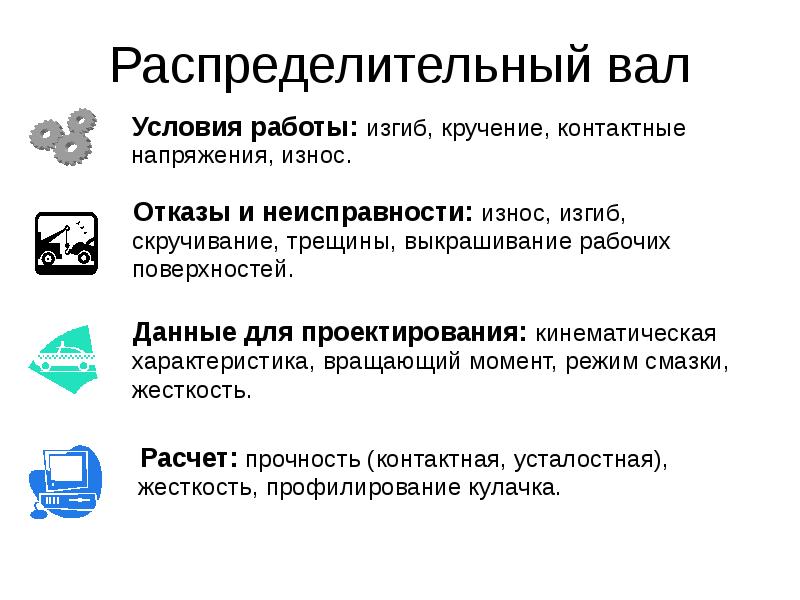

Распределительный вал Условия работы: изгиб, кручение, контактные напряжения, износ.
Описание слайда:
Распределительный вал Условия работы: изгиб, кручение, контактные напряжения, износ.

Слайд 10


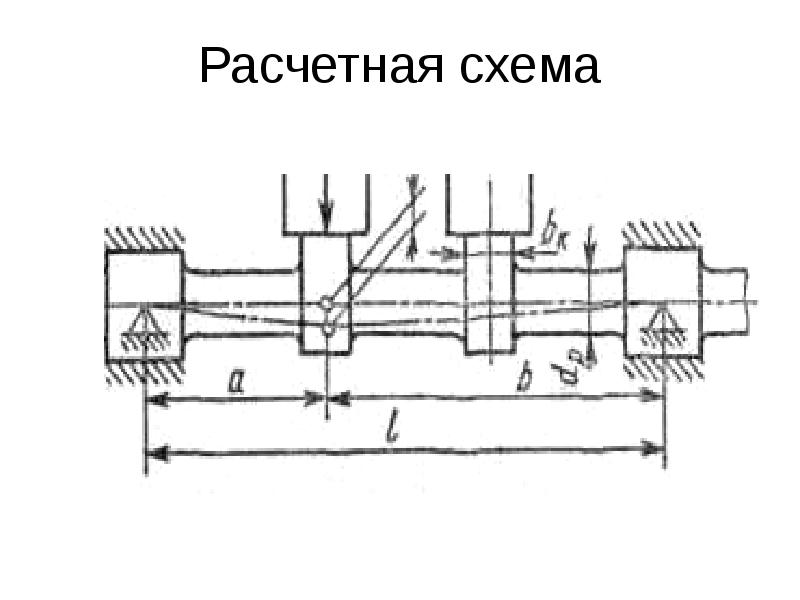

Газораспределительный механизм, слайд №10
Описание слайда:

Слайд 11

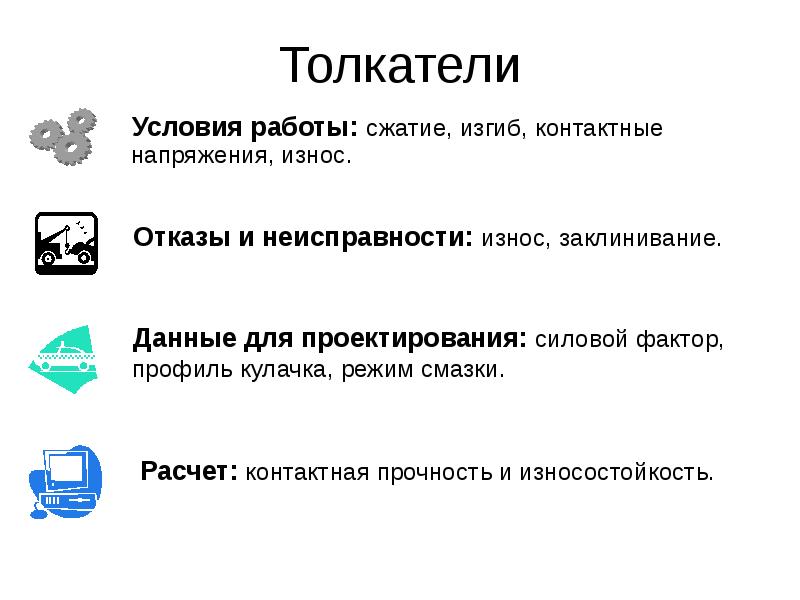

Толкатели Условия работы: сжатие, изгиб, контактные напряжения, износ.
Описание слайда:
Толкатели Условия работы: сжатие, изгиб, контактные напряжения, износ.

Слайд 12

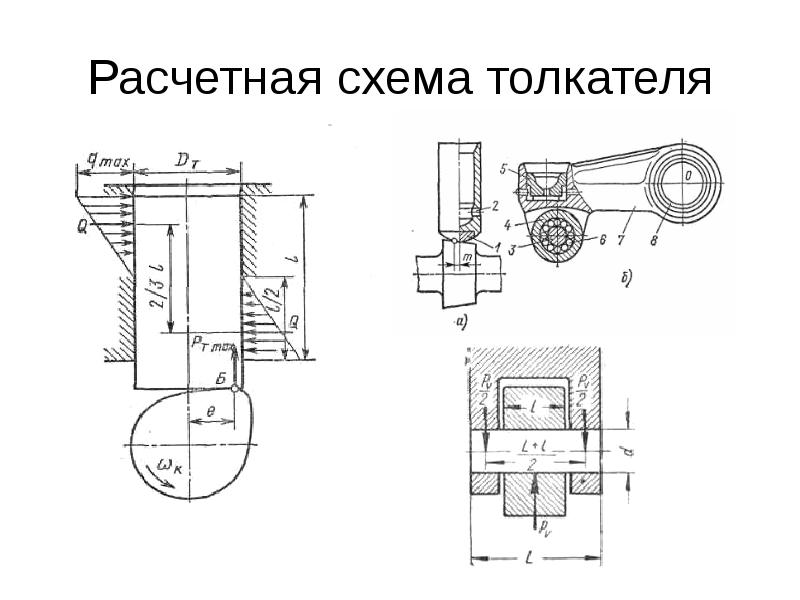

Расчетная схема толкателя
Описание слайда:
Расчетная схема толкателя

Слайд 13

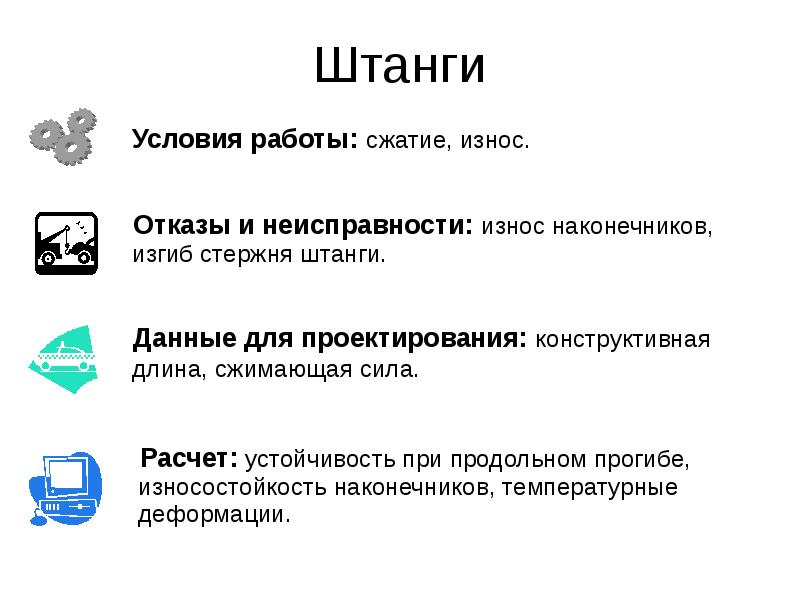

Штанги Условия работы: сжатие, износ.
Описание слайда:
Штанги Условия работы: сжатие, износ.

Слайд 14


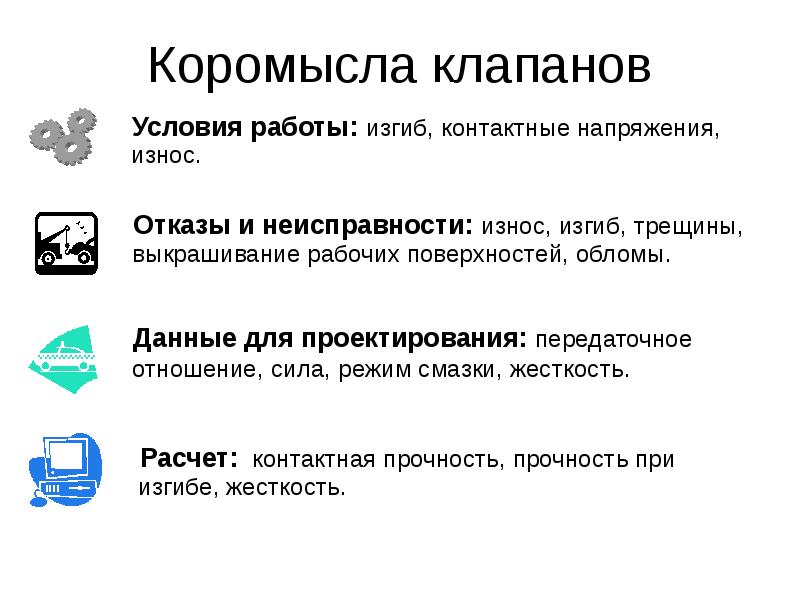

Коромысла клапанов Условия работы: изгиб, контактные напряжения, износ.
Описание слайда:
Коромысла клапанов Условия работы: изгиб, контактные напряжения, износ.

Слайд 15


Расчетная схема коромысла
Описание слайда:
Расчетная схема коромысла

Слайд 16


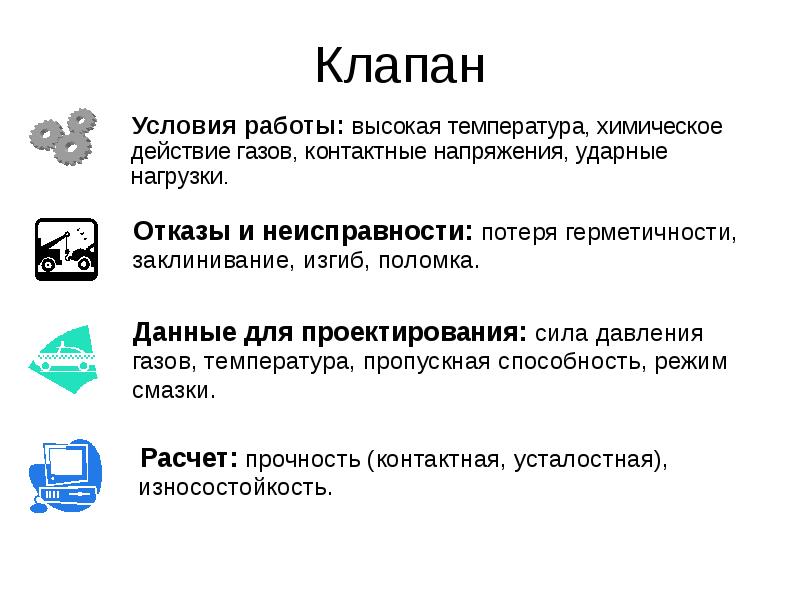

Клапан Условия работы: высокая температура, химическое действие газов, контактные напряжения, ударные нагрузки.
Описание слайда:
Клапан Условия работы: высокая температура, химическое действие газов, контактные напряжения, ударные нагрузки.

Слайд 17

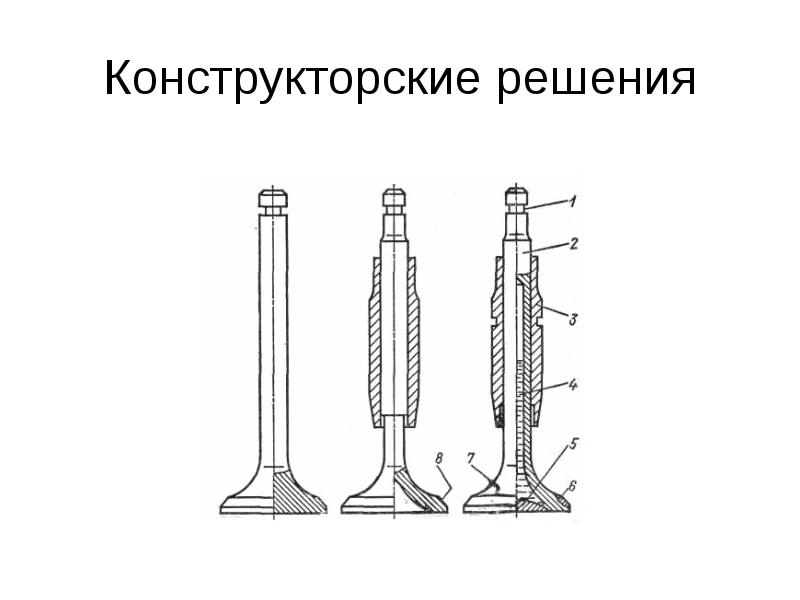

Конструкторские решения
Описание слайда:
Конструкторские решения

Слайд 18


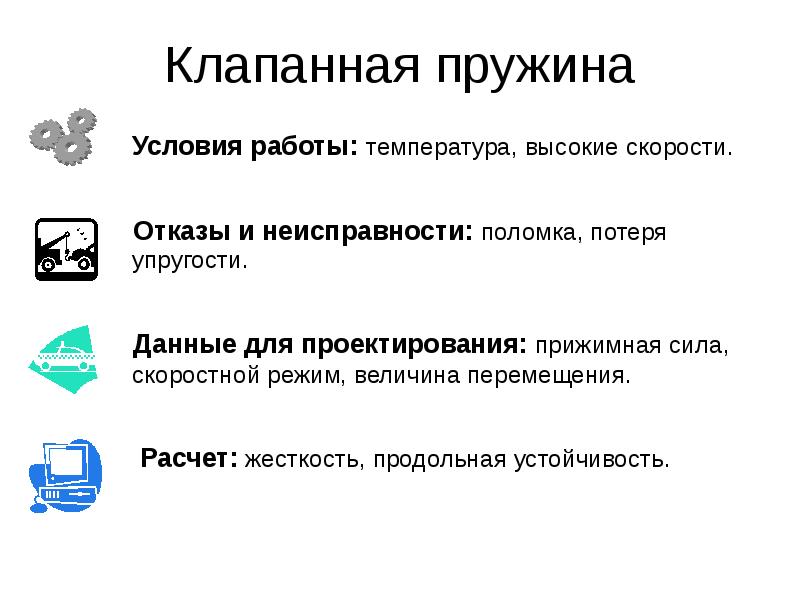

Клапанная пружина Условия работы: температура, высокие скорости.
Описание слайда:
Клапанная пружина Условия работы: температура, высокие скорости.

Слайд 19


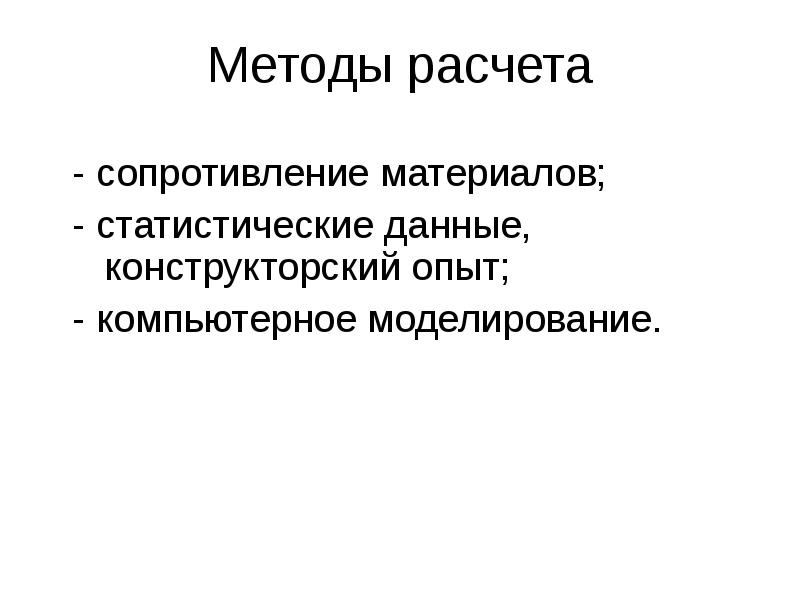

Методы расчета - сопротивление материалов; - статистические данные, конструкторский опыт; - компьютерное моделирование.
Описание слайда:
Методы расчета - сопротивление материалов; - статистические данные, конструкторский опыт; - компьютерное моделирование.
