Курс лекций по дисциплине Технические средства управления Ушканова Е.В. Южный федеральный университет

Слайд 2

Описание слайда:

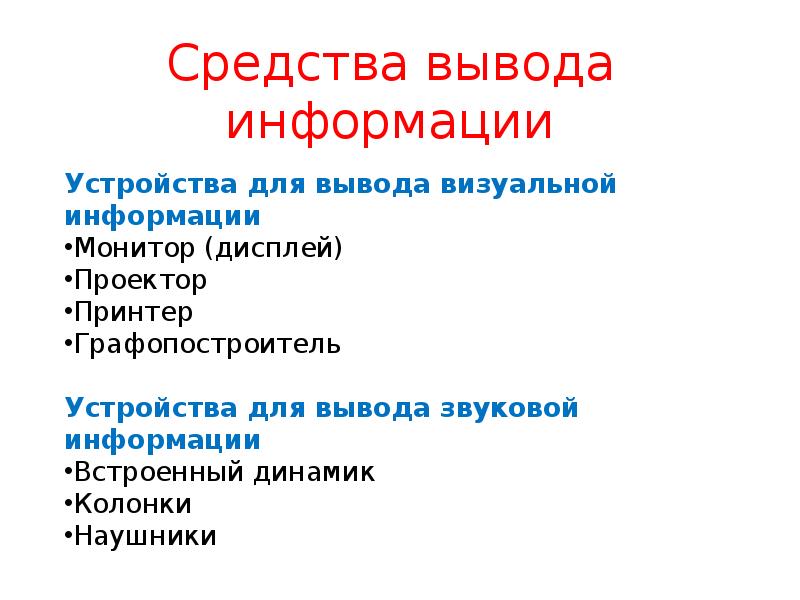

Средства вывода информации

Слайд 3

Описание слайда:

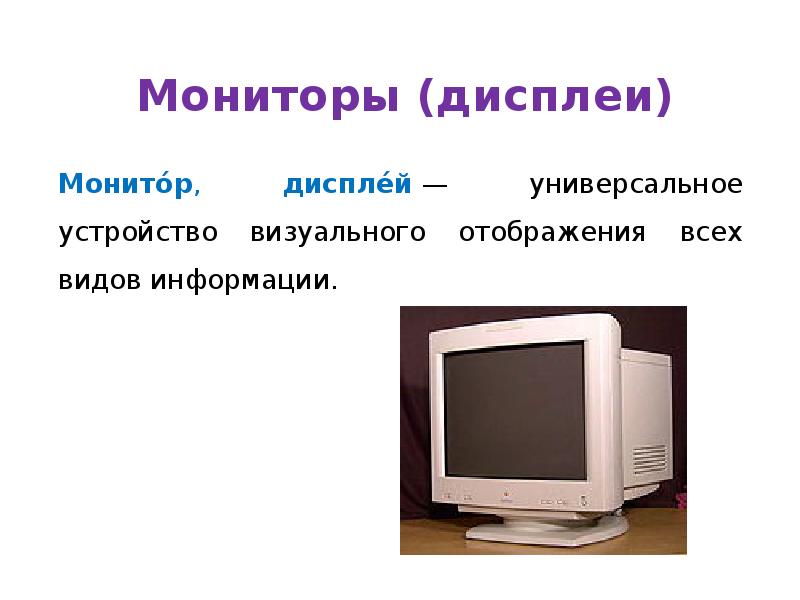

Мониторы (дисплеи)

Слайд 4

Описание слайда:

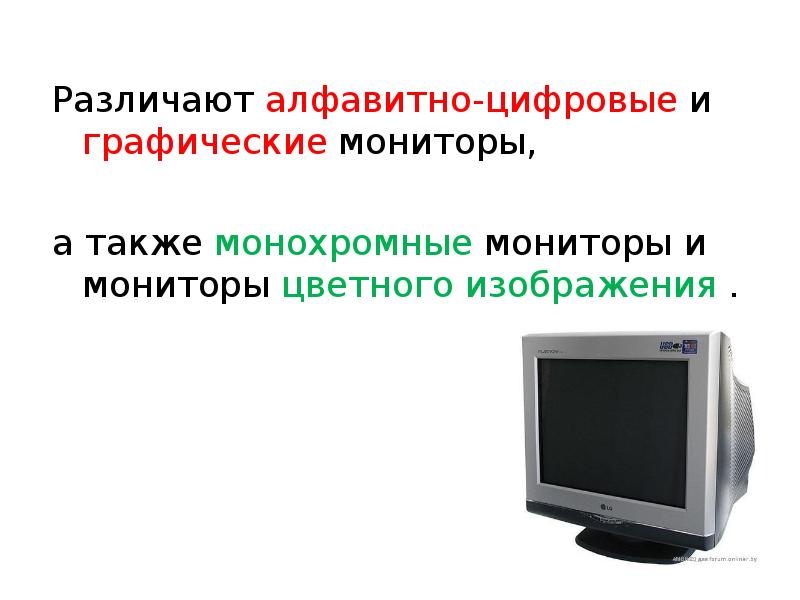

Различают алфавитно-цифровые и графические мониторы, Различают алфавитно-цифровые и графические мониторы, а также монохромные мониторы и мониторы цветного изображения .

Слайд 5

Описание слайда:

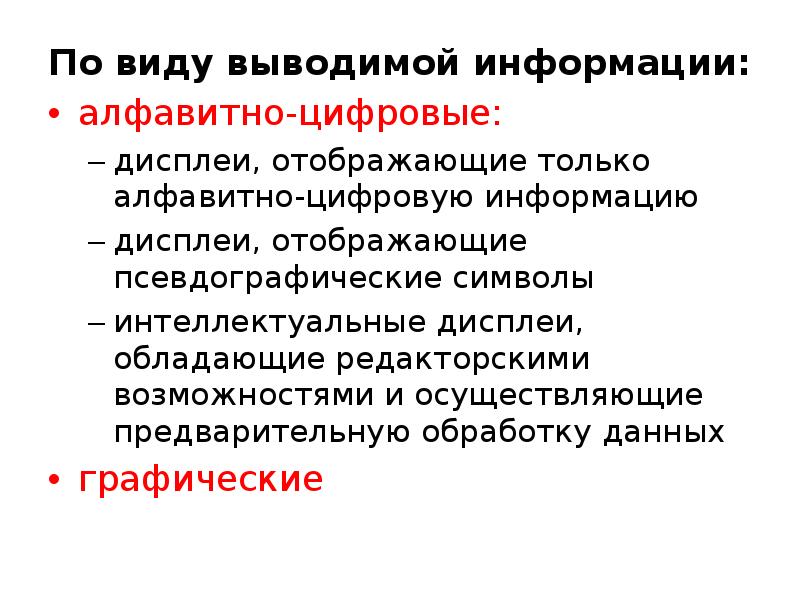

По виду выводимой информации: По виду выводимой информации: алфавитно-цифровые: дисплеи, отображающие только алфавитно-цифровую информацию дисплеи, отображающие псевдографические символы интеллектуальные дисплеи, обладающие редакторскими возможностями и осуществляющие предварительную обработку данных графические

Слайд 6

Описание слайда:

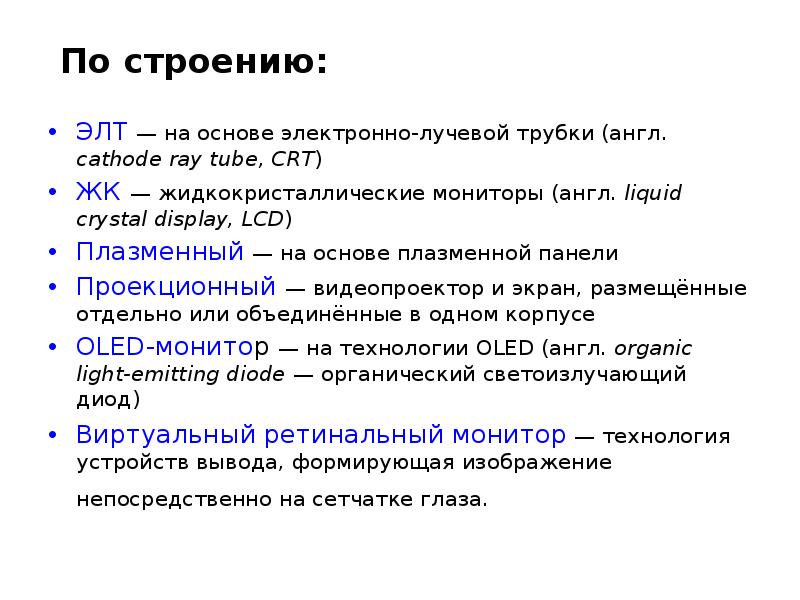

По строению: По строению: ЭЛТ — на основе электронно-лучевой трубки (англ. cathode ray tube, CRT) ЖК — жидкокристаллические мониторы (англ. liquid crystal display, LCD) Плазменный — на основе плазменной панели Проекционный — видеопроектор и экран, размещённые отдельно или объединённые в одном корпусе OLED-монитор — на технологии OLED (англ. organic light-emitting diode — органический светоизлучающий диод) Виртуальный ретинальный монитор — технология устройств вывода, формирующая изображение непосредственно на сетчатке глаза.

Слайд 7

Описание слайда:

По типу видеоадаптера: По типу видеоадаптера: HGC CGA EGA VGA, SVGA

Слайд 8

Описание слайда:

По типу интерфейсного кабеля: По типу интерфейсного кабеля: композитный раздельный D-Sub DVI USB HDMI DisplayPort S-Video

Слайд 9

Описание слайда:

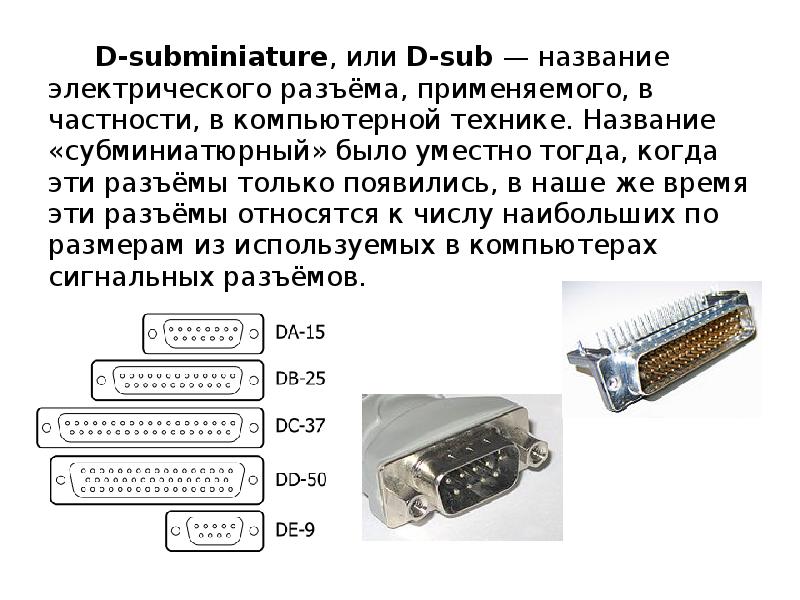

D-subminiature, или D-sub — название электрического разъёма, применяемого, в частности, в компьютерной технике. Название «субминиатюрный» было уместно тогда, когда эти разъёмы только появились, в наше же время эти разъёмы относятся к числу наибольших по размерам из используемых в компьютерах сигнальных разъёмов. D-subminiature, или D-sub — название электрического разъёма, применяемого, в частности, в компьютерной технике. Название «субминиатюрный» было уместно тогда, когда эти разъёмы только появились, в наше же время эти разъёмы относятся к числу наибольших по размерам из используемых в компьютерах сигнальных разъёмов.

Слайд 10

Описание слайда:

Digital Visual Interface, сокр. DVI (англ. цифровой видеоинтерфейс) — стандарт на интерфейс и соответствующий разъём, предназначенный для передачи видеоизображения на цифровые устройства отображения, такие как жидкокристаллические мониторы и проекторы. Digital Visual Interface, сокр. DVI (англ. цифровой видеоинтерфейс) — стандарт на интерфейс и соответствующий разъём, предназначенный для передачи видеоизображения на цифровые устройства отображения, такие как жидкокристаллические мониторы и проекторы. Предыдущие стандарты видеоразъёмов, например, VGA — аналоговые и изначально были предназначены для мониторов на электронно-лучевых трубках (ЭЛТ). Они передают сигнал построчно, при этом изменение напряжения означает изменение яркости. Для устройств на ЭЛТ это было нужно для изменения интенсивности луча электронов.

Слайд 11

Описание слайда:

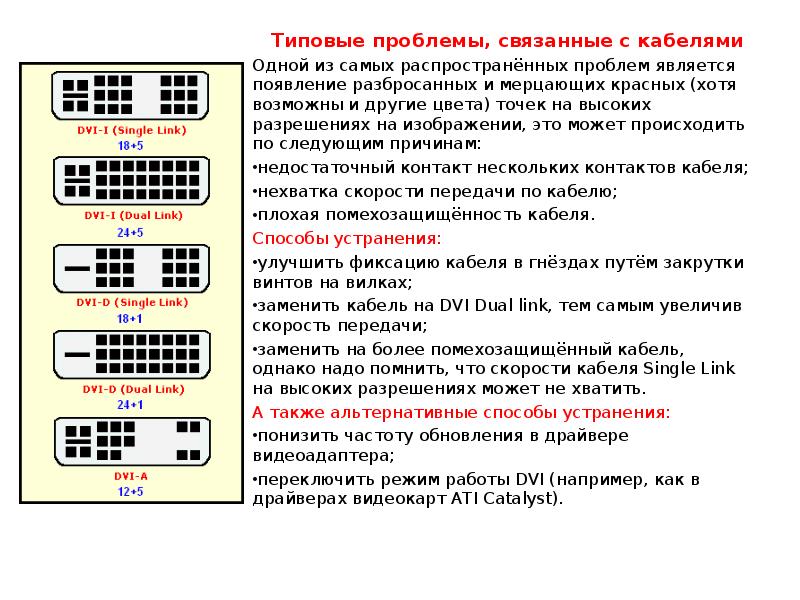

Типовые проблемы, связанные с кабелями Типовые проблемы, связанные с кабелями Одной из самых распространённых проблем является появление разбросанных и мерцающих красных (хотя возможны и другие цвета) точек на высоких разрешениях на изображении, это может происходить по следующим причинам: недостаточный контакт нескольких контактов кабеля; нехватка скорости передачи по кабелю; плохая помехозащищённость кабеля. Способы устранения: улучшить фиксацию кабеля в гнёздах путём закрутки винтов на вилках; заменить кабель на DVI Dual link, тем самым увеличив скорость передачи; заменить на более помехозащищённый кабель, однако надо помнить, что скорости кабеля Single Link на высоких разрешениях может не хватить. А также альтернативные способы устранения: понизить частоту обновления в драйвере видеоадаптера; переключить режим работы DVI (например, как в драйверах видеокарт ATI Catalyst).

Слайд 12

Описание слайда:

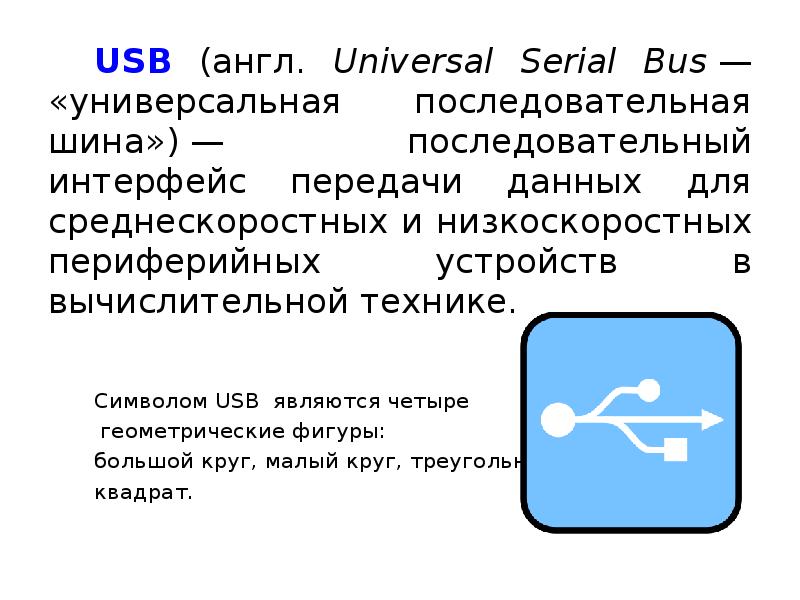

USB (англ. Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств в вычислительной технике. USB (англ. Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств в вычислительной технике. Символом USB являются четыре геометрические фигуры: большой круг, малый круг, треугольник, квадрат.

Слайд 13

Описание слайда:

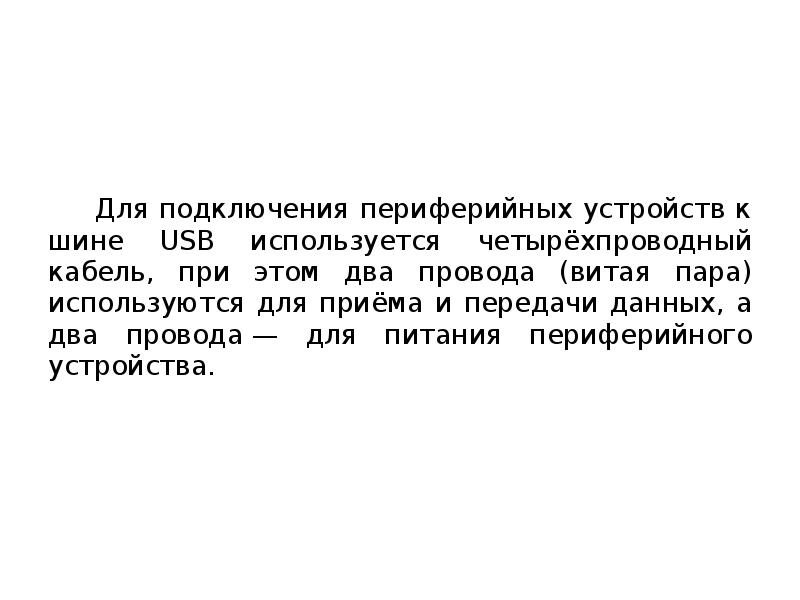

Для подключения периферийных устройств к шине USB используется четырёхпроводный кабель, при этом два провода (витая пара) используются для приёма и передачи данных, а два провода — для питания периферийного устройства.

Слайд 14

Описание слайда:

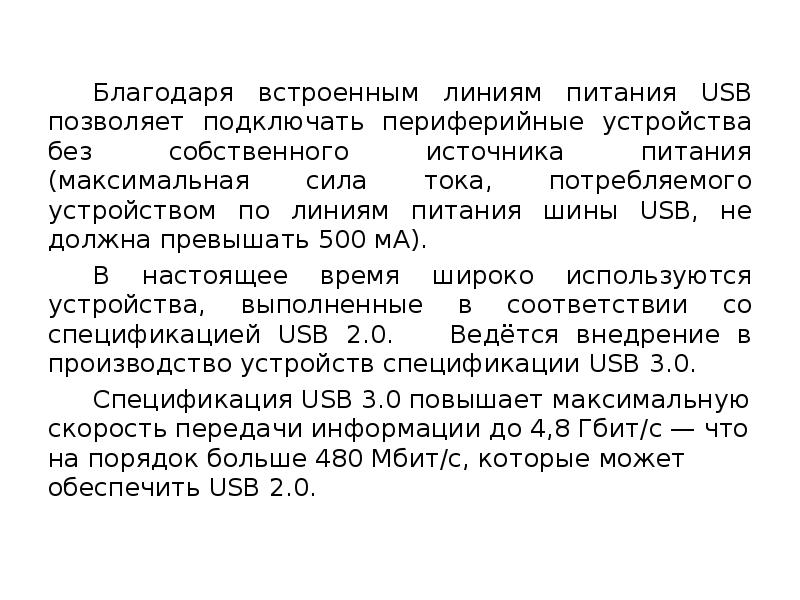

Благодаря встроенным линиям питания USB позволяет подключать периферийные устройства без собственного источника питания (максимальная сила тока, потребляемого устройством по линиям питания шины USB, не должна превышать 500 мА). В настоящее время широко используются устройства, выполненные в соответствии со спецификацией USB 2.0. Ведётся внедрение в производство устройств спецификации USB 3.0. Спецификация USB 3.0 повышает максимальную скорость передачи информации до 4,8 Гбит/с — что на порядок больше 480 Мбит/с, которые может обеспечить USB 2.0.

Слайд 15

Описание слайда:

USB Тип А USB Тип А USB Тип В Mini USB Тип A (слева) и Mini USB Тип B (справа) Micro USB Тип B

Слайд 16

Описание слайда:

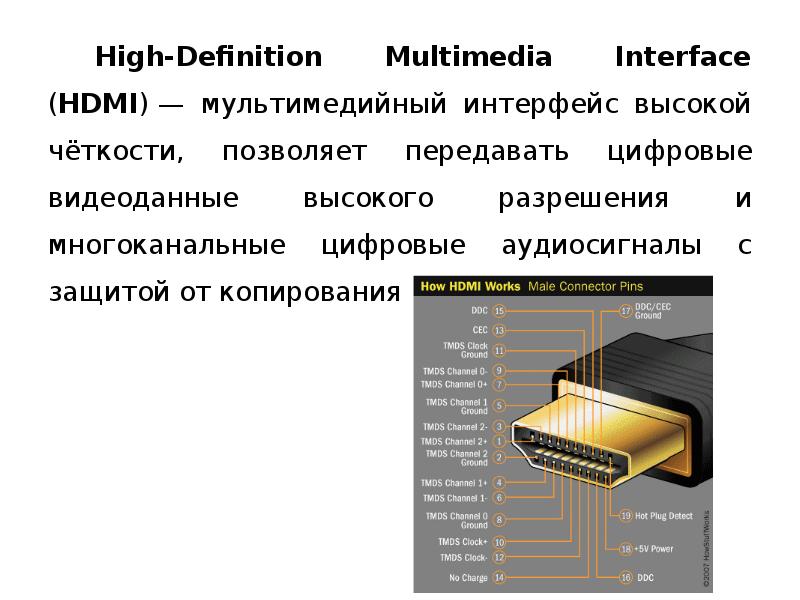

High-Definition Multimedia Interface (HDMI) — мультимедийный интерфейс высокой чёткости, позволяет передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования (HDCP). High-Definition Multimedia Interface (HDMI) — мультимедийный интерфейс высокой чёткости, позволяет передавать цифровые видеоданные высокого разрешения и многоканальные цифровые аудиосигналы с защитой от копирования (HDCP).

Слайд 17

Описание слайда:

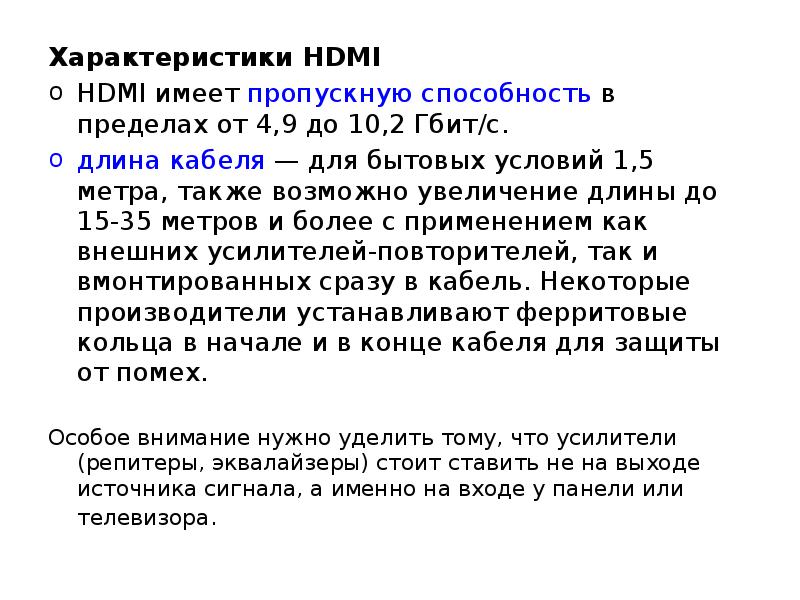

Характеристики HDMI Характеристики HDMI HDMI имеет пропускную способность в пределах от 4,9 до 10,2 Гбит/с. длина кабеля — для бытовых условий 1,5 метра, также возможно увеличение длины до 15-35 метров и более с применением как внешних усилителей-повторителей, так и вмонтированных сразу в кабель. Некоторые производители устанавливают ферритовые кольца в начале и в конце кабеля для защиты от помех. Особое внимание нужно уделить тому, что усилители (репитеры, эквалайзеры) стоит ставить не на выходе источника сигнала, а именно на входе у панели или телевизора.

Слайд 18

Описание слайда:

Слайд 19

Описание слайда:

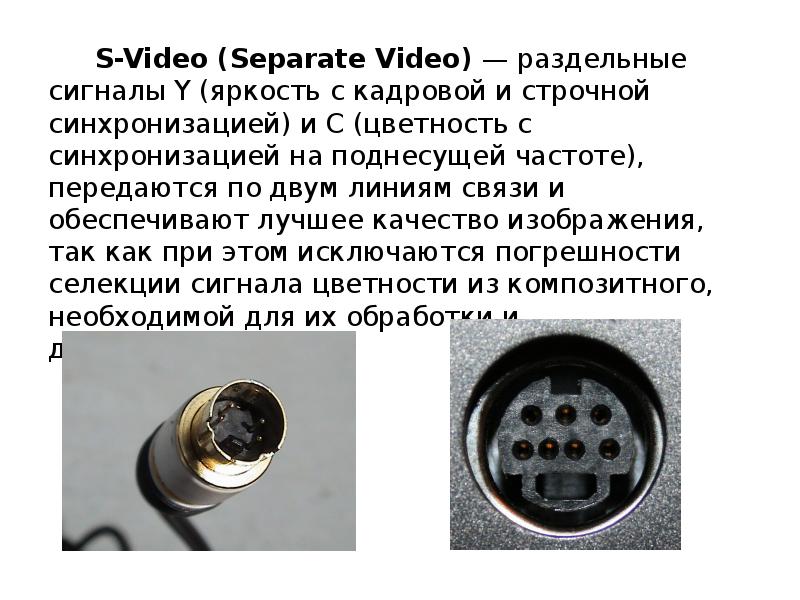

S-Video (Separate Video) — раздельные сигналы Y (яркость c кадровой и строчной синхронизацией) и С (цветность с синхронизацией на поднесущей частоте), передаются по двум линиям связи и обеспечивают лучшее качество изображения, так как при этом исключаются погрешности селекции сигнала цветности из композитного, необходимой для их обработки и декодирования. S-Video (Separate Video) — раздельные сигналы Y (яркость c кадровой и строчной синхронизацией) и С (цветность с синхронизацией на поднесущей частоте), передаются по двум линиям связи и обеспечивают лучшее качество изображения, так как при этом исключаются погрешности селекции сигнала цветности из композитного, необходимой для их обработки и декодирования.

Слайд 20

Описание слайда:

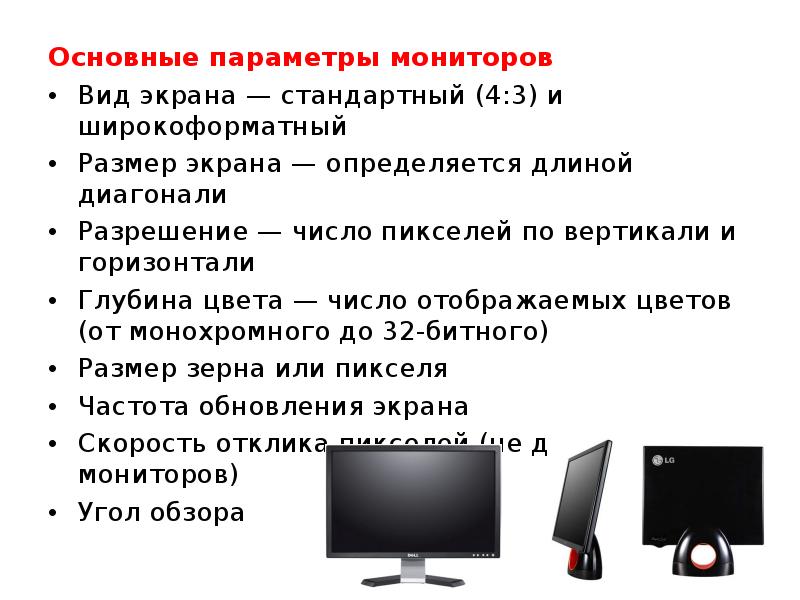

Основные параметры мониторов Основные параметры мониторов Вид экрана — стандартный (4:3) и широкоформатный Размер экрана — определяется длиной диагонали Разрешение — число пикселей по вертикали и горизонтали Глубина цвета — число отображаемых цветов (от монохромного до 32-битного) Размер зерна или пикселя Частота обновления экрана Скорость отклика пикселей (не для всех типов мониторов) Угол обзора

Слайд 21

Описание слайда:

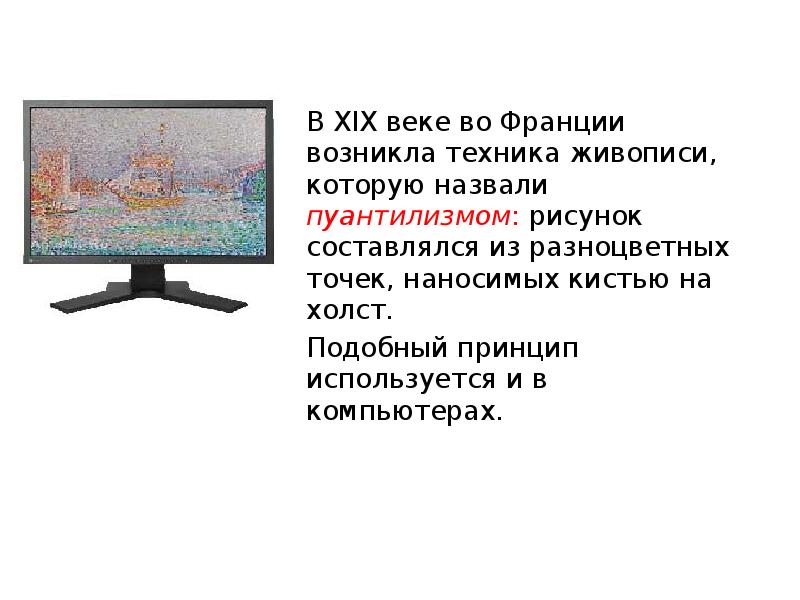

В XIX веке во Франции возникла техника живописи, которую назвали пуантилизмом: рисунок составлялся из разноцветных точек, наносимых кистью на холст. Подобный принцип используется и в компьютерах.

Слайд 22

Описание слайда:

Точки на экране компьютера выстроены в ровные ряды. Совокупность точечных строк образуют графическую сетку или растр. Точки на экране компьютера выстроены в ровные ряды. Совокупность точечных строк образуют графическую сетку или растр. Одна точка носит название пиксель (picture element). Чем гуще сетка пикселей на экране, тем лучше качество изображения.

Слайд 23

Описание слайда:

Размер графической сетки обычно представляется в форме произведения числа точек в горизонтальной строке на число строк. Размер графической сетки обычно представляется в форме произведения числа точек в горизонтальной строке на число строк. Размер графической сетки называется разрешением экрана. Разрешение обычно указывают в виде двух величин через знак умножения. Первая величина задает число столбцов пиксельной матрицы, вторая — число строк.

Слайд 24

Описание слайда:

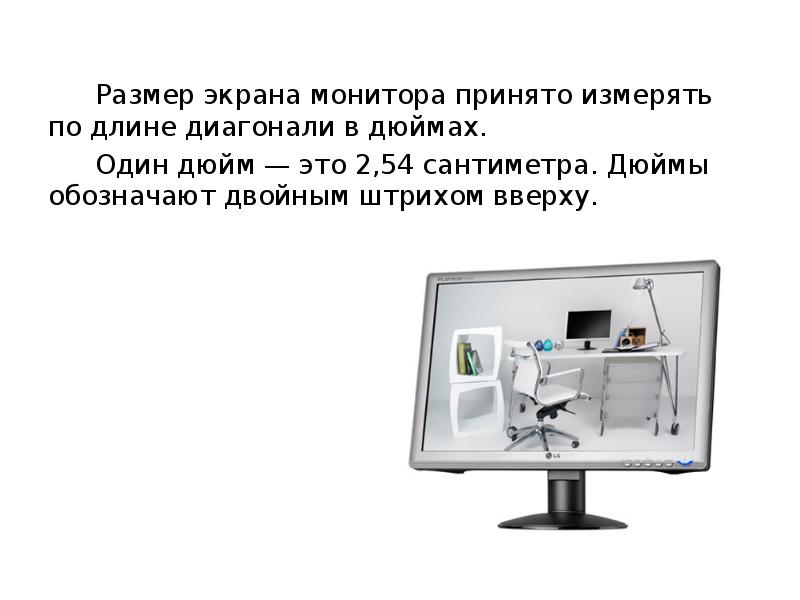

Размер экрана монитора принято измерять по длине диагонали в дюймах. Один дюйм — это 2,54 сантиметра. Дюймы обозначают двойным штрихом вверху.

Слайд 25

Описание слайда:

Слайд 26

Описание слайда:

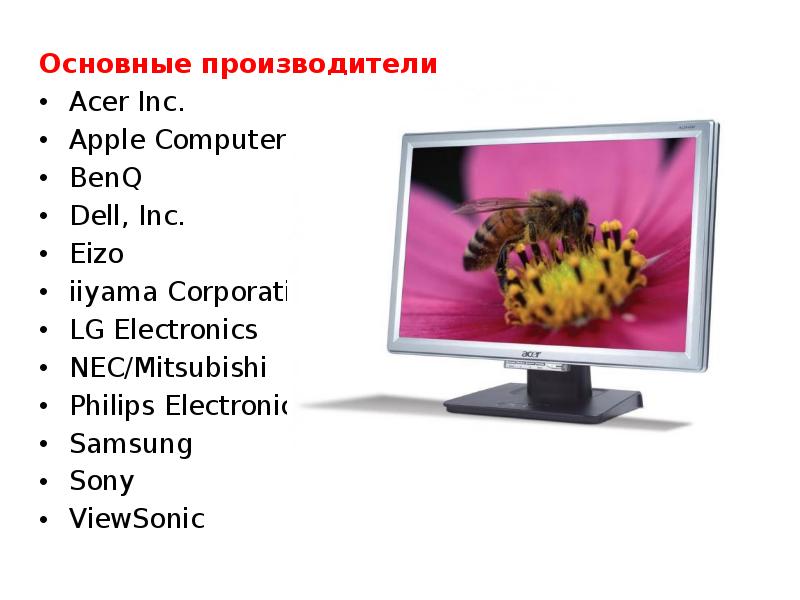

Основные производители Основные производители Acer Inc. Apple Computer BenQ Dell, Inc. Eizo iiyama Corporation LG Electronics NEC/Mitsubishi Philips Electronics Samsung Sony ViewSonic
