Слайд 1

Описание слайда:

Основные виды коррозионных разрушений а – сплошная равномерная коррозия; б – сплошная неравномерная коррозия; в – коррозия пятнами; коррозия язвами; г – коррозия точками; е – сквозная коррозия; ж – ножевая коррозия; з – межкристаллитная коррозия; и – подслойная коррозия

Слайд 2

Описание слайда:

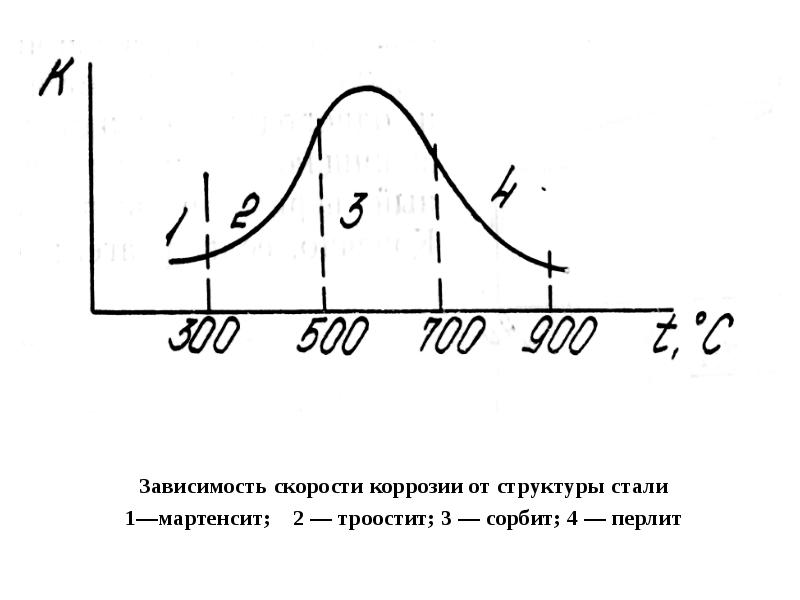

Зависимость скорости коррозии от структуры стали 1—мартенсит; 2 — троостит; 3 — сорбит; 4 — перлит

Слайд 3

Описание слайда:

Зависимость скорости коррозии твёрдых растворов медь – золото в концентрированной азотной кислоте от состава сплава б – изменение коррозионной стойкости в зависимости от состава сплава

Слайд 4

Описание слайда:

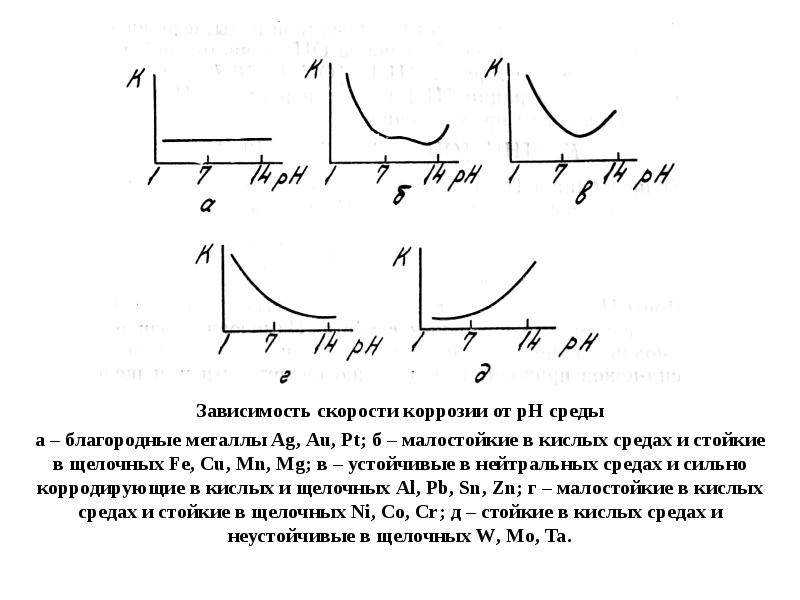

Зависимость скорости коррозии от рН среды а – благородные металлы Ag, Au, Pt; б – малостойкие в кислых средах и стойкие в щелочных Fe, Cu, Mn, Mg; в – устойчивые в нейтральных средах и сильно корродирующие в кислых и щелочных Al, Pb, Sn, Zn; г – малостойкие в кислых средах и стойкие в щелочных Ni, Co, Cr; д – стойкие в кислых средах и неустойчивые в щелочных W, Mo, Ta.

Слайд 5

Описание слайда:

Зависимость скорости коррозии железа от концентрации кислорода (а) и температуры (б)

Слайд 6

Описание слайда:

Рисунок 6 – Зависимость скорости коррозии в воде от температуры (а) и зависимость скорости коррозии от скорости движения жидкости (б) а: 1 – закрытая система; 2 – открытая система

Слайд 7

Описание слайда:

Схема газовой коррозии

Слайд 8

Описание слайда:

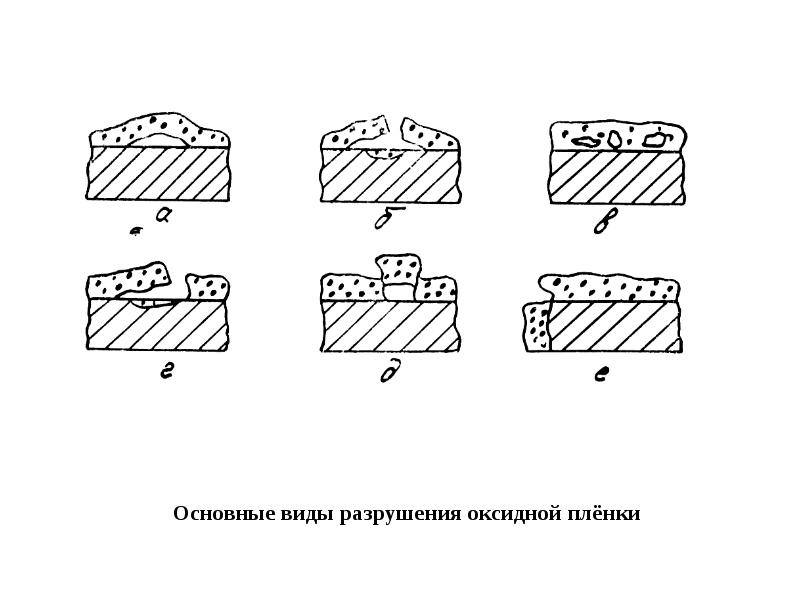

Основные виды разрушения оксидной плёнки

Слайд 9

Описание слайда:

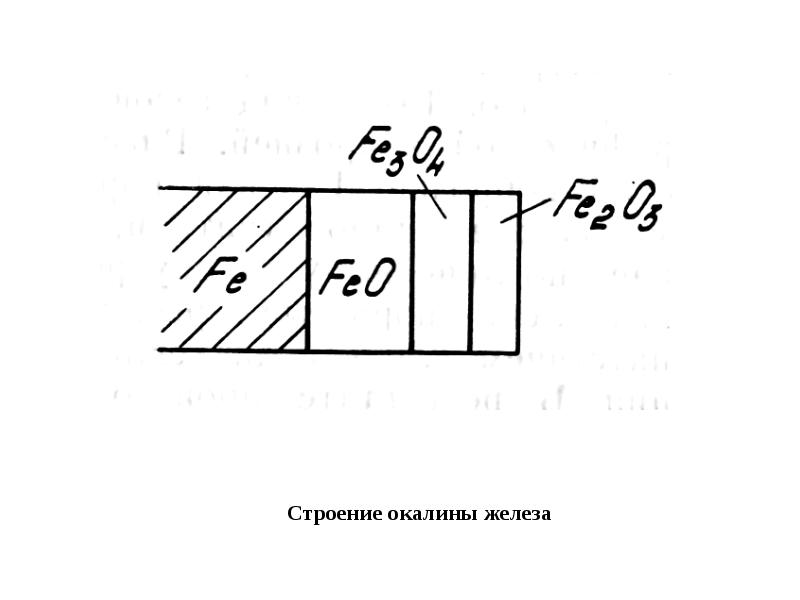

Строение окалины железа

Слайд 10

Описание слайда:

Схема образования гидратированных ионов

Слайд 11

Описание слайда:

Схема двойного электрического слоя

Слайд 12

Описание слайда:

Стандартные электродные потенциалы

Слайд 13

Описание слайда:

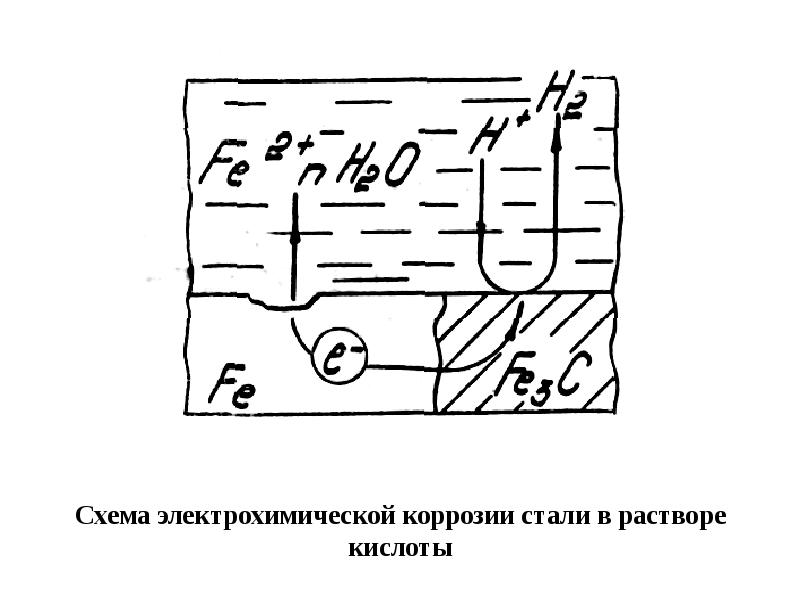

Схема электрохимической коррозии стали в растворе кислоты

Слайд 14

Описание слайда:

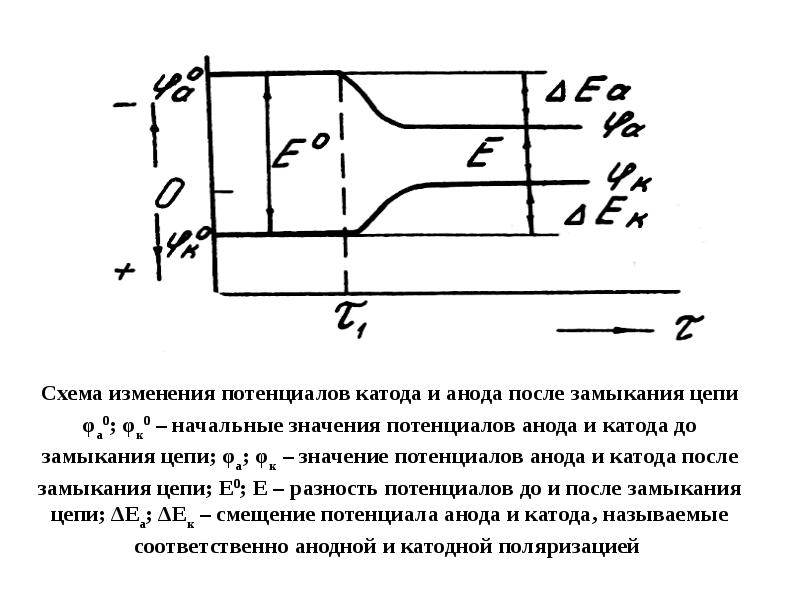

Схема изменения потенциалов катода и анода после замыкания цепи φа0; φк0 – начальные значения потенциалов анода и катода до замыкания цепи; φа; φк – значение потенциалов анода и катода после замыкания цепи; Е0; Е – разность потенциалов до и после замыкания цепи; ΔЕа; ΔЕк – смещение потенциала анода и катода, называемые соответственно анодной и катодной поляризацией

Слайд 15

Описание слайда:

Потенциал водородного и кислородного электродов в зависимости от рН среды

Слайд 16

Описание слайда:

Коррозионная диаграмма Эванса φа; φк – начальное положение потенциалов анода и катода (бесконечное сопротивление, ток отсутствует); S – точка пересечения анодной и катодной поляризационных кривых (короткое замыкание анода и катода); α; β – углы наклона кривых, характеризующих поляризационное сопротивление анода и катода; I*R – омическое падение потенциала

Слайд 17

Описание слайда:

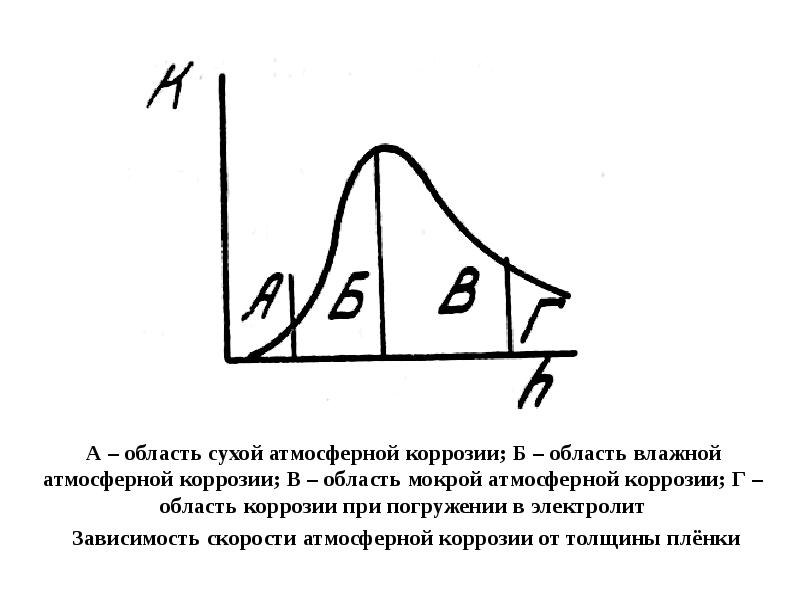

А – область сухой атмосферной коррозии; Б – область влажной атмосферной коррозии; В – область мокрой атмосферной коррозии; Г – область коррозии при погружении в электролит Зависимость скорости атмосферной коррозии от толщины плёнки

Слайд 18

Описание слайда:

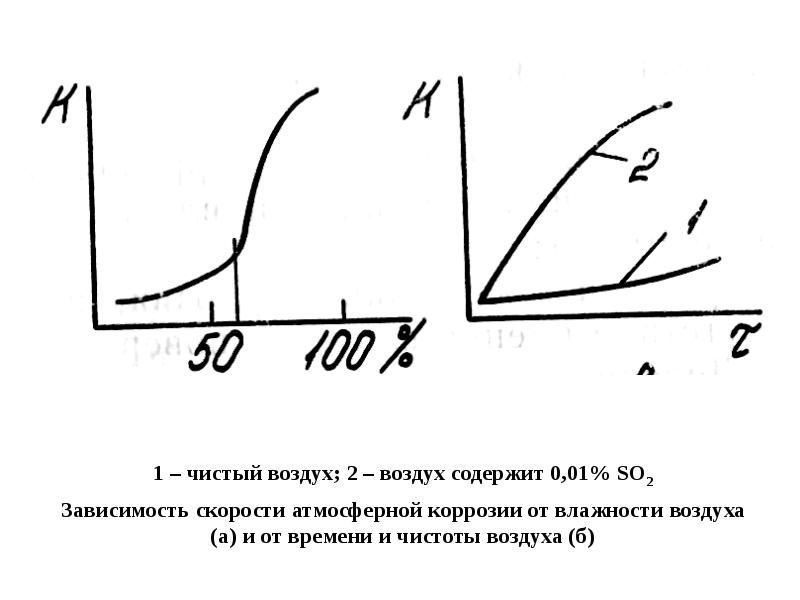

1 – чистый воздух; 2 – воздух содержит 0,01% SO2 Зависимость скорости атмосферной коррозии от влажности воздуха (а) и от времени и чистоты воздуха (б)
