Вы можете ознакомиться и скачать презентацию на тему Плоскость. Доклад-сообщение содержит 34 слайдов. Презентации для любого класса можно скачать бесплатно. Если материал и наш сайт презентаций Mypresentation Вам понравились – поделитесь им с друзьями с помощью социальных кнопок и добавьте в закладки в своем браузере.

Слайды и текст этой презентации

Слайд 1

Описание слайда:

Слайд 2

Описание слайда:

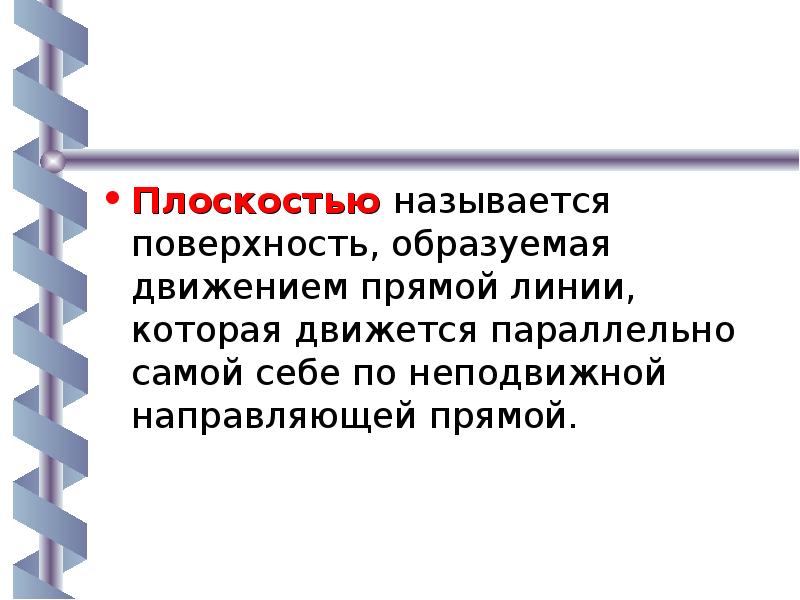

Плоскостью называется поверхность, образуемая движением прямой линии, которая движется параллельно самой себе по неподвижной направляющей прямой. Плоскостью называется поверхность, образуемая движением прямой линии, которая движется параллельно самой себе по неподвижной направляющей прямой.

Слайд 3

Описание слайда:

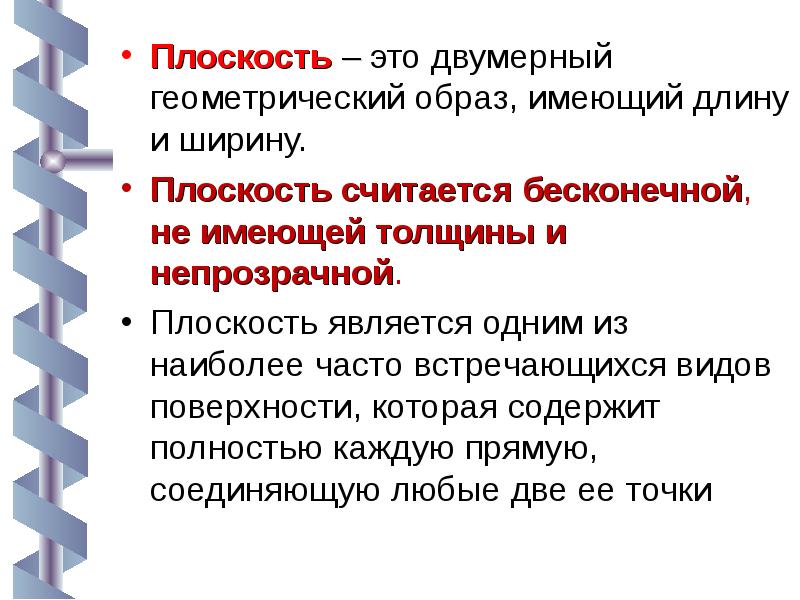

Плоскость – это двумерный геометрический образ, имеющий длину и ширину. Плоскость – это двумерный геометрический образ, имеющий длину и ширину. Плоскость считается бесконечной, не имеющей толщины и непрозрачной. Плоскость является одним из наиболее часто встречающихся видов поверхности, которая содержит полностью каждую прямую, соединяющую любые две ее точки

Слайд 4

Описание слайда:

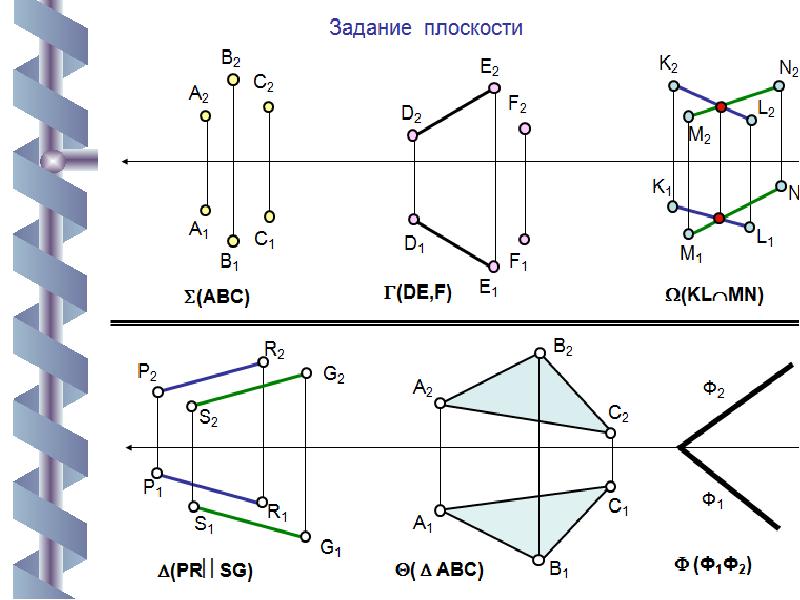

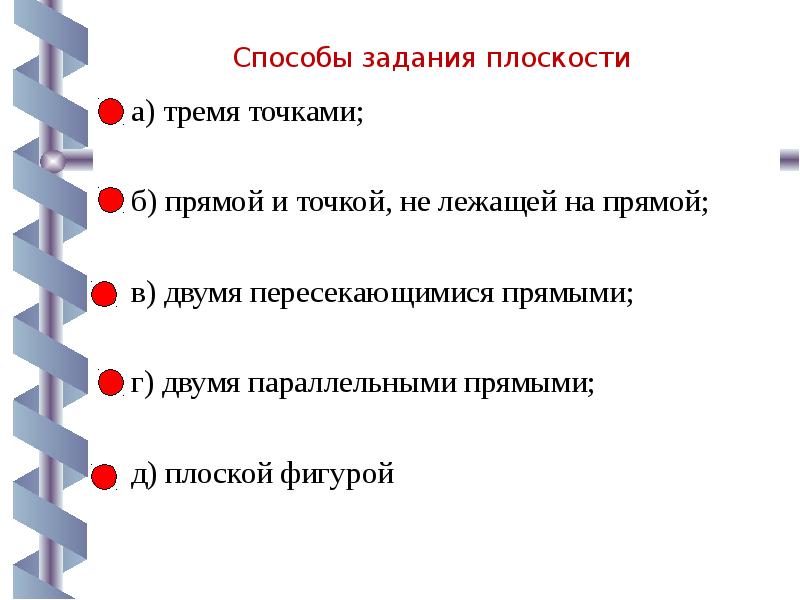

Способы задания плоскости а) тремя точками; б) прямой и точкой, не лежащей на прямой; в) двумя пересекающимися прямыми; г) двумя параллельными прямыми; д) плоской фигурой

Слайд 5

Описание слайда:

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

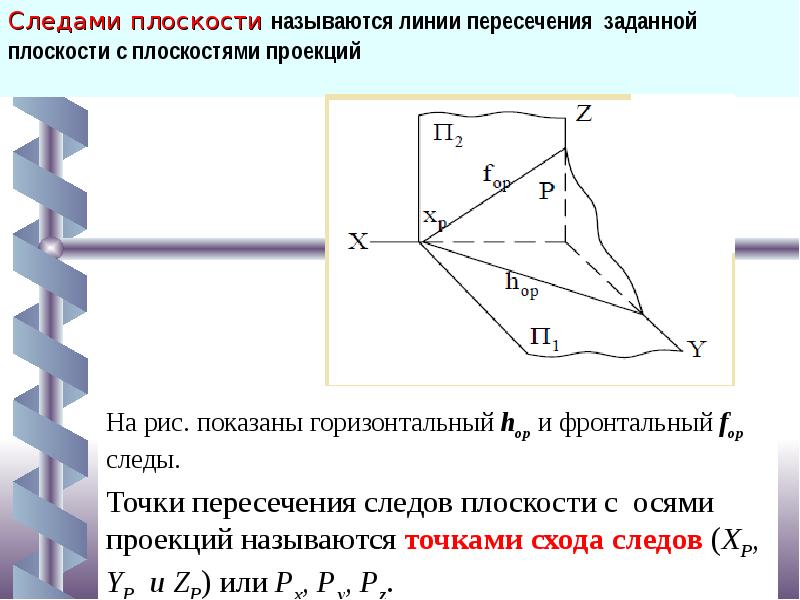

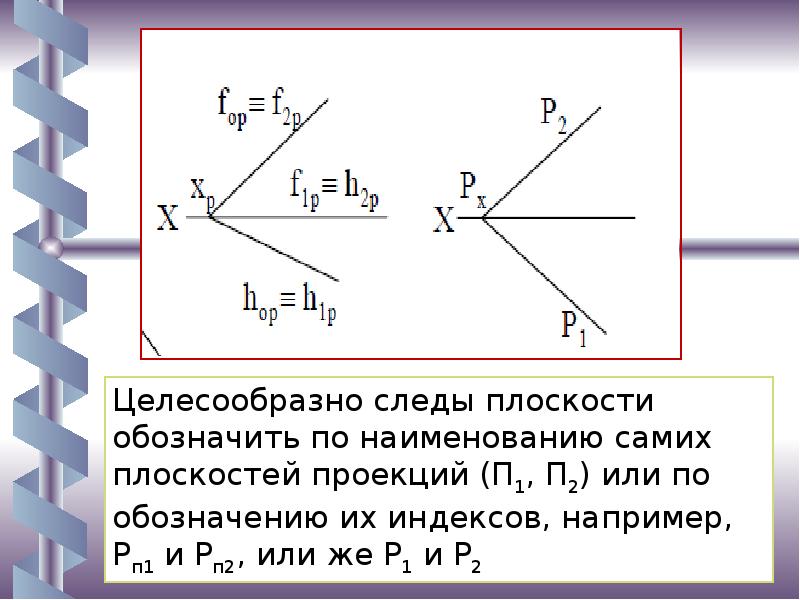

Следами плоскости называются линии пересечения заданной плоскости с плоскостями проекций На рис. показаны горизонтальный hop и фронтальный fop следы. Точки пересечения следов плоскости с осями проекций называются точками схода следов (ХР, YР и ZР) или Рх, Ру, Рz.

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

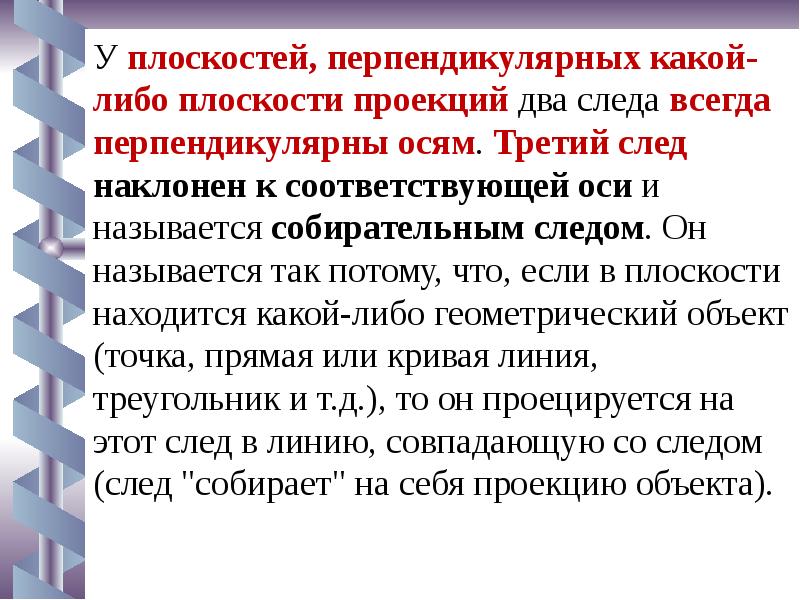

У плоскостей, перпендикулярных какой-либо плоскости проекций два следа всегда перпендикулярны осям. Третий след наклонен к соответствующей оси и называется собирательным следом. Он называется так потому, что, если в плоскости находится какой-либо геометрический объект (точка, прямая или кривая линия, треугольник и т.д.), то он проецируется на этот след в линию, совпадающую со следом (след "собирает" на себя проекцию объекта).

Слайд 10

Описание слайда:

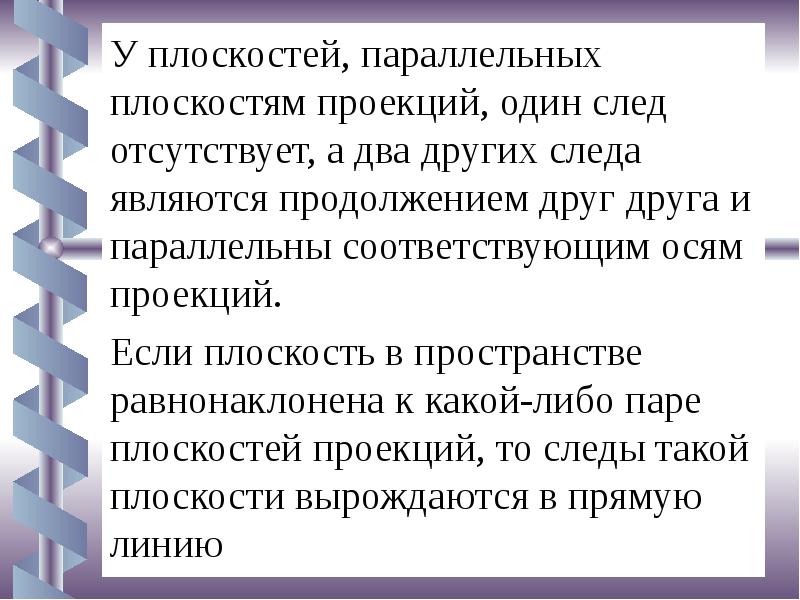

У плоскостей, параллельных плоскостям проекций, один след отсутствует, а два других следа являются продолжением друг друга и параллельны соответствующим осям проекций. Если плоскость в пространстве равнонаклонена к какой-либо паре плоскостей проекций, то следы такой плоскости вырождаются в прямую линию

Слайд 11

Описание слайда:

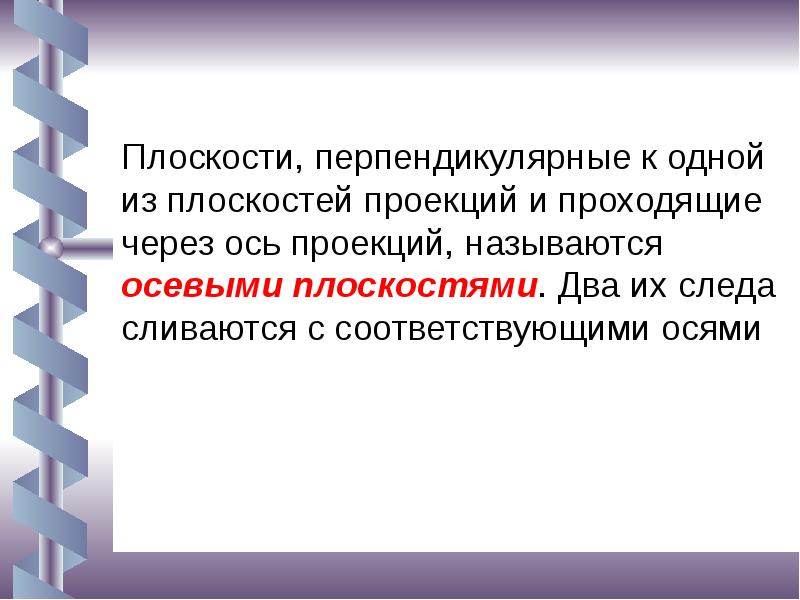

Плоскости, перпендикулярные к одной из плоскостей проекций и проходящие через ось проекций, называются осевыми плоскостями. Два их следа сливаются с соответствующими осями

Слайд 12

Описание слайда:

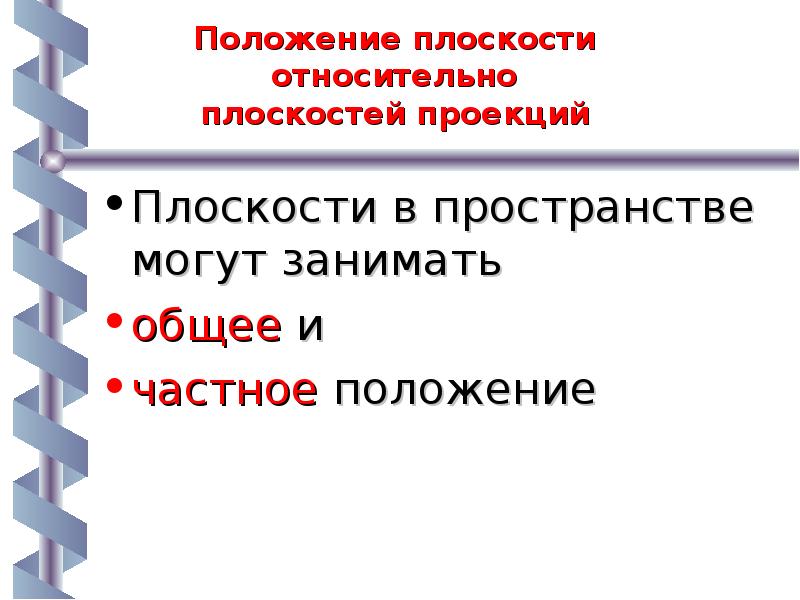

Положение плоскости относительно плоскостей проекций Плоскости в пространстве могут занимать общее и частное положение

Слайд 13

Описание слайда:

Комплексный чертеж плоскости общего положения

Слайд 14

Описание слайда:

Слайд 15

Описание слайда:

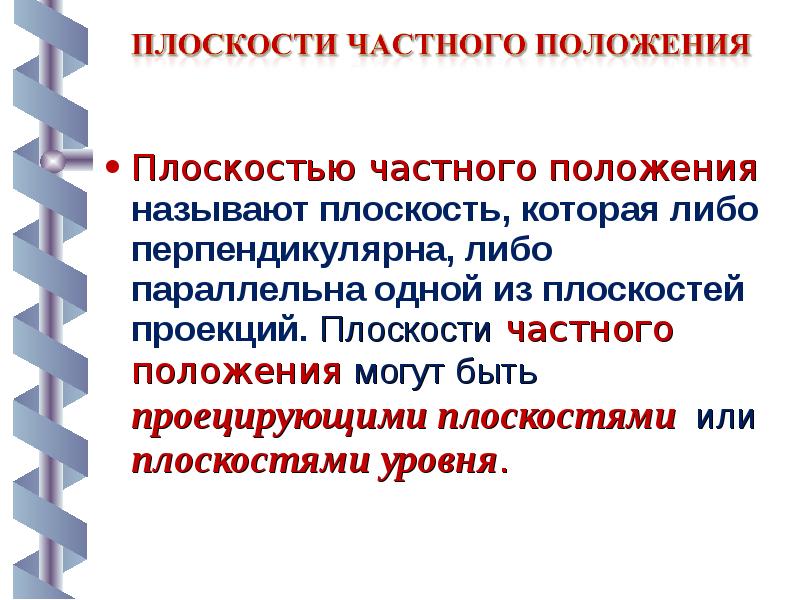

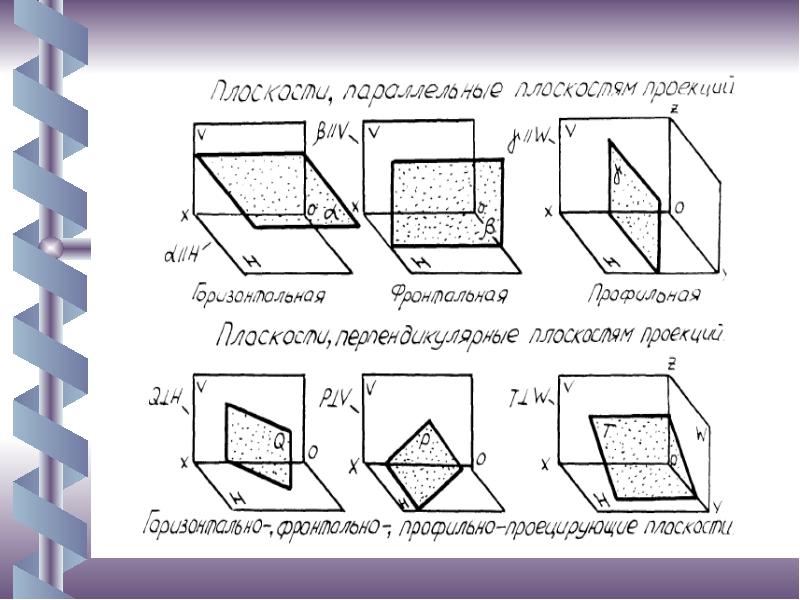

Плоскостью частного положения называют плоскость, которая либо перпендикулярна, либо параллельна одной из плоскостей проекций. Плоскости частного положения могут быть проецирующими плоскостями или плоскостями уровня. Плоскостью частного положения называют плоскость, которая либо перпендикулярна, либо параллельна одной из плоскостей проекций. Плоскости частного положения могут быть проецирующими плоскостями или плоскостями уровня.

Слайд 16

Описание слайда:

Слайд 17

Описание слайда:

Слайд 18

Описание слайда:

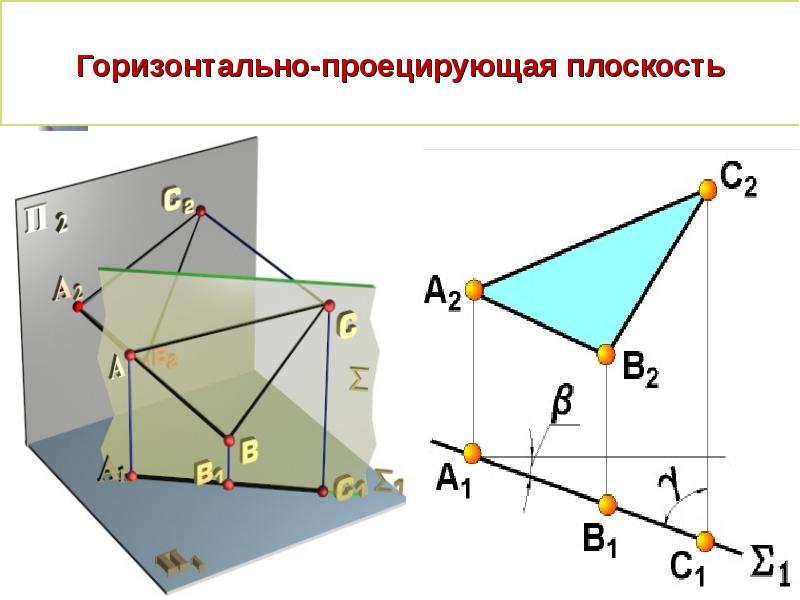

Горизонтально-проецирующая плоскость

Слайд 19

Описание слайда:

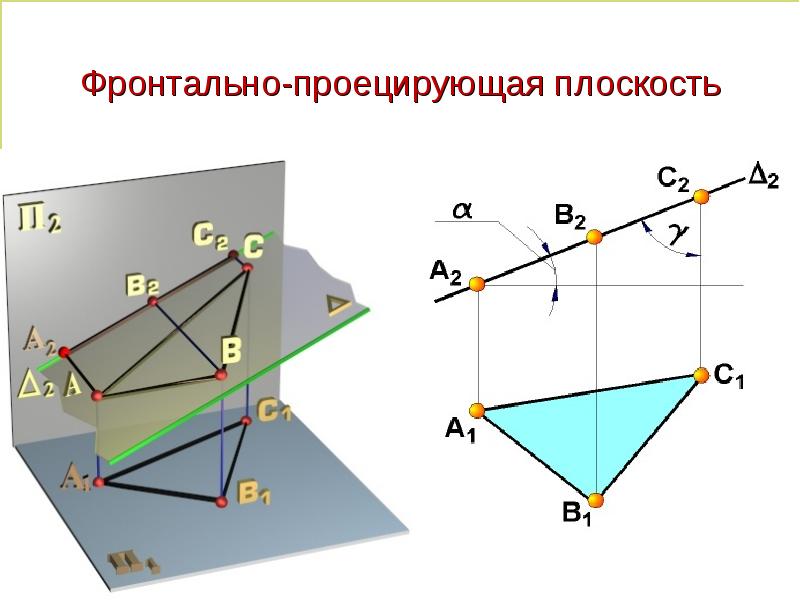

Фронтально-проецирующая плоскость

Слайд 20

Описание слайда:

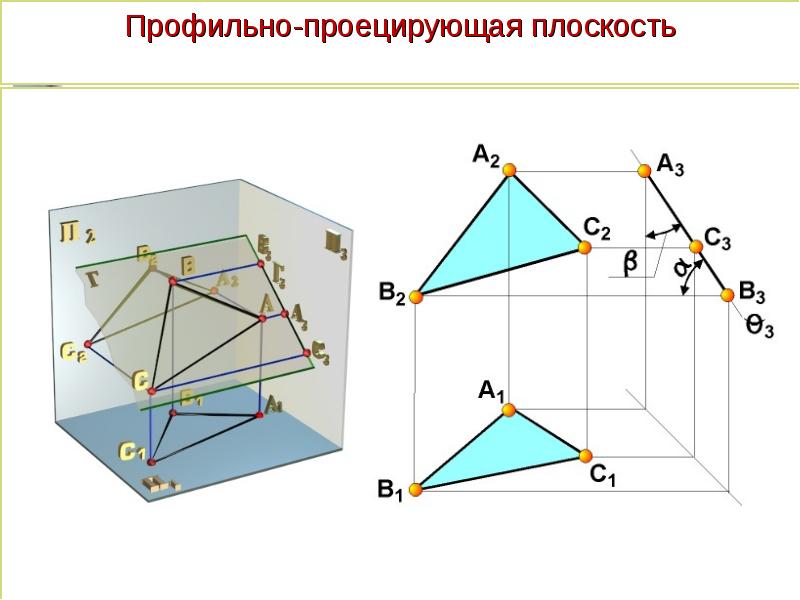

Профильно-проецирующая плоскость

Слайд 21

Описание слайда:

Слайд 22

Описание слайда:

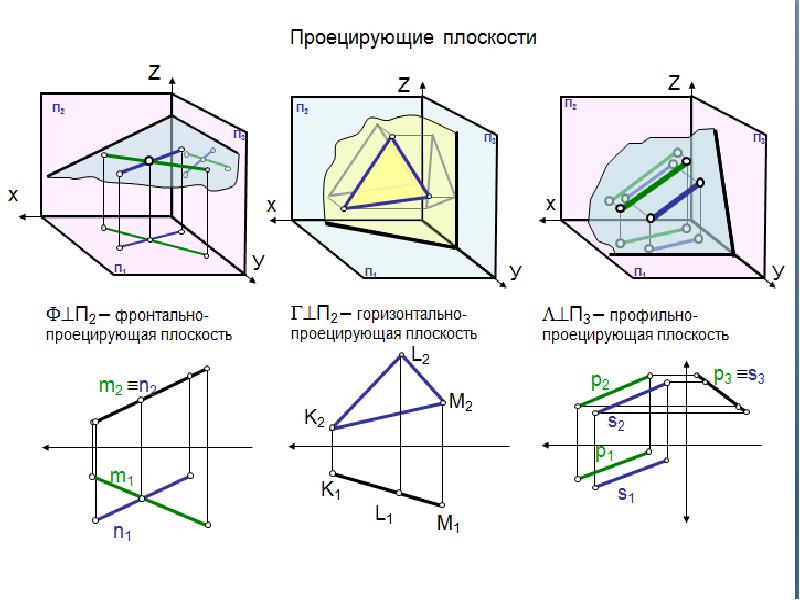

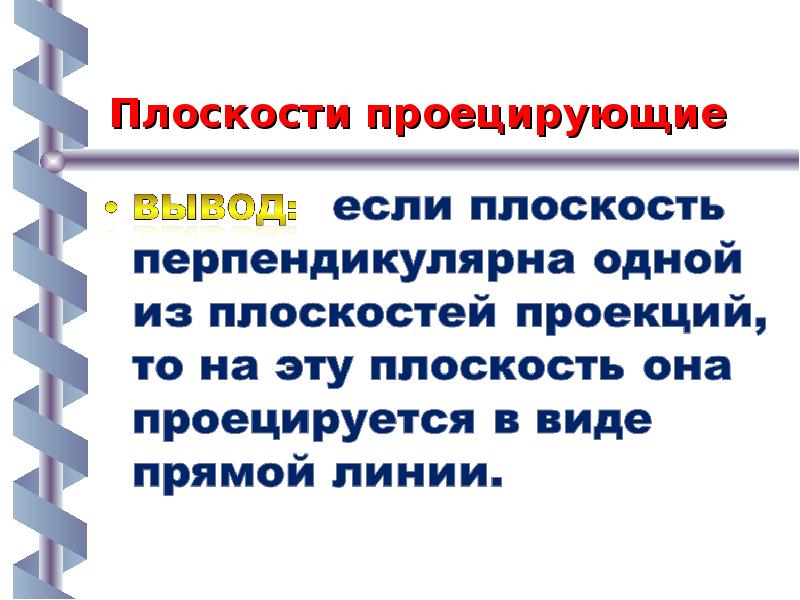

Плоскости проецирующие

Слайд 23

Описание слайда:

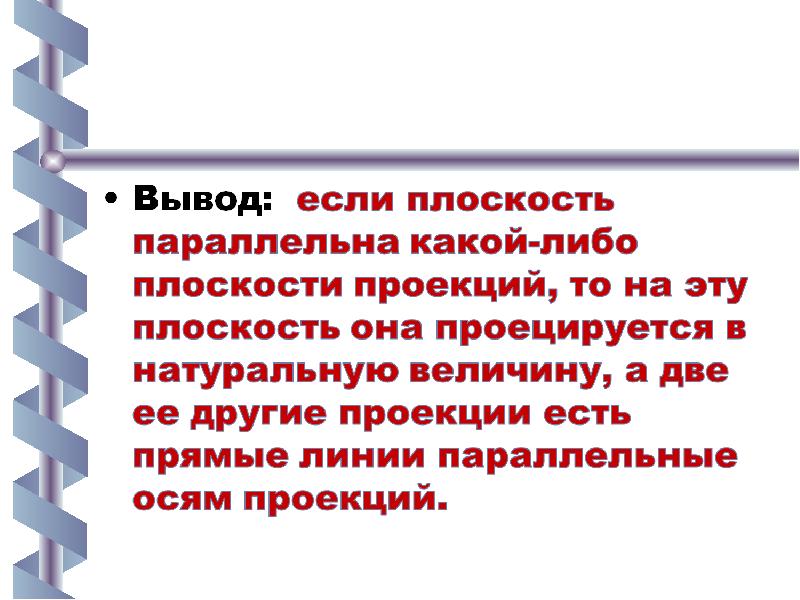

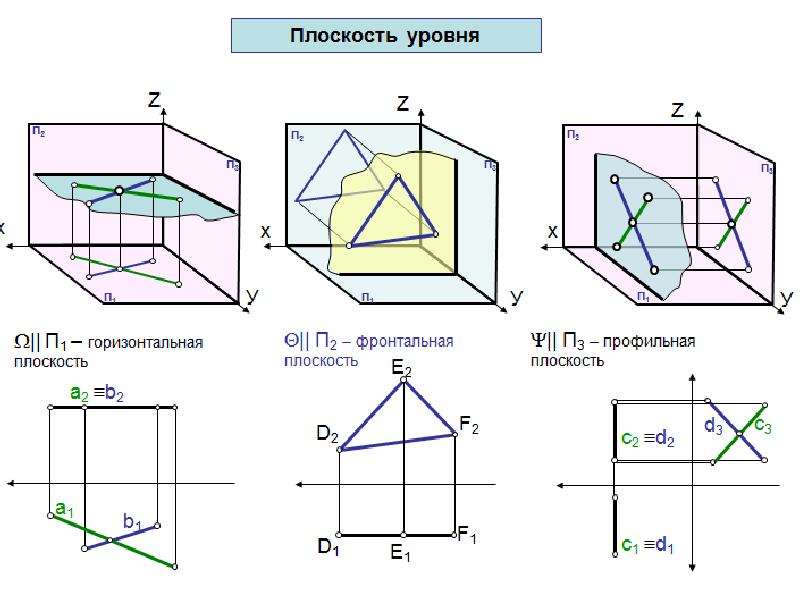

Плоскости уровня

Слайд 24

Описание слайда:

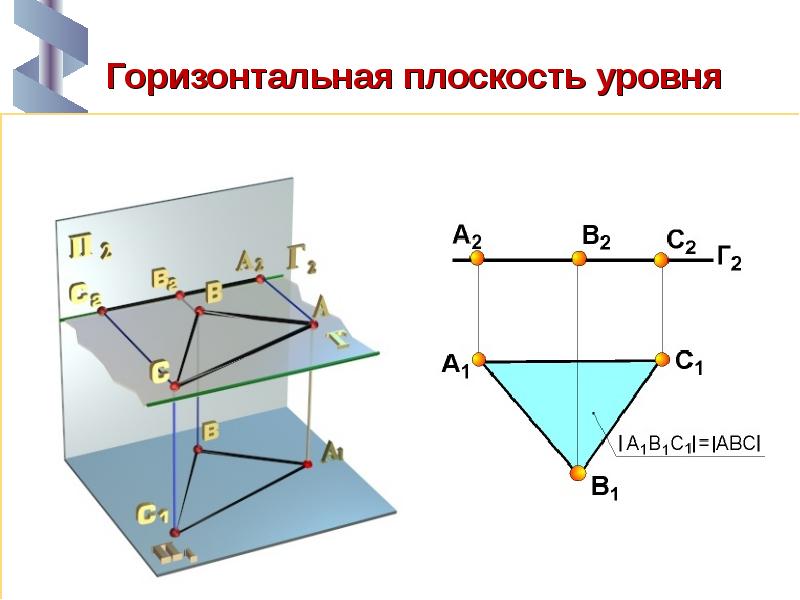

Горизонтальная плоскость уровня

Слайд 25

Описание слайда:

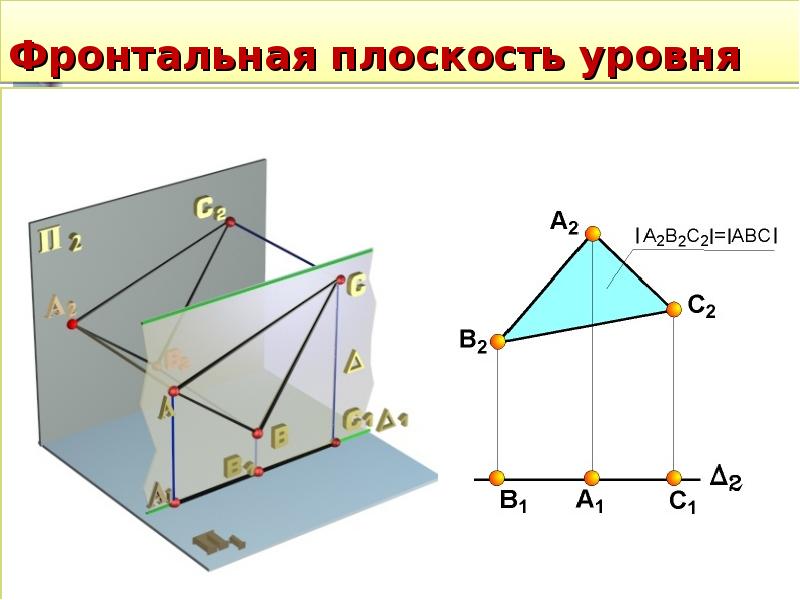

Фронтальная плоскость уровня

Слайд 26

Описание слайда:

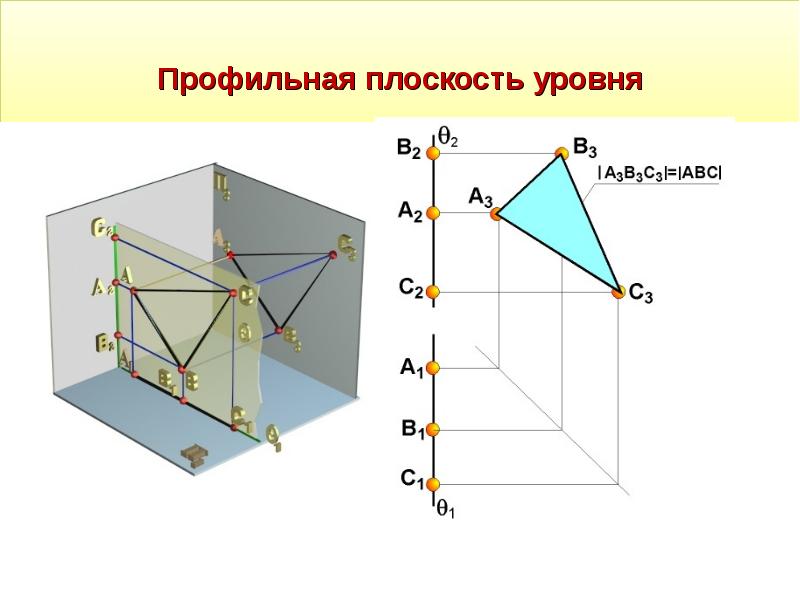

Профильная плоскость уровня

Слайд 27

Описание слайда:

Слайд 28

Описание слайда:

Слайд 29

Описание слайда:

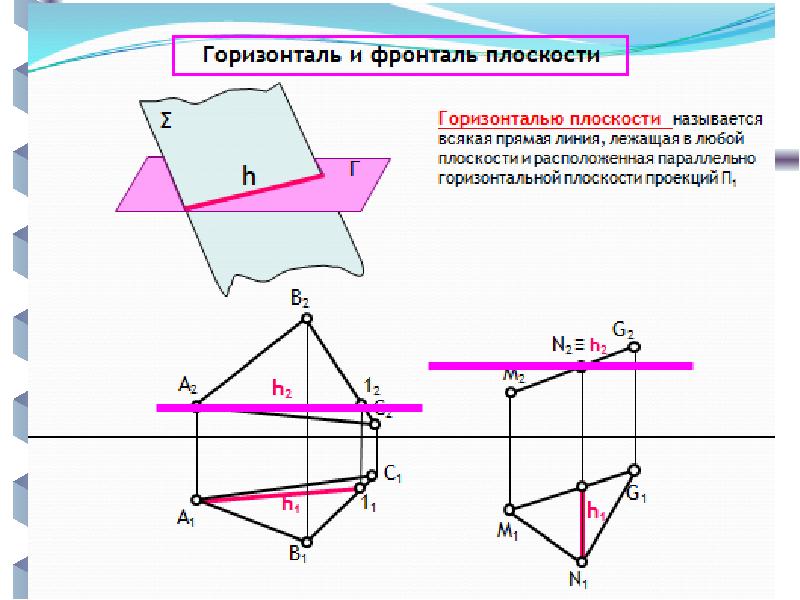

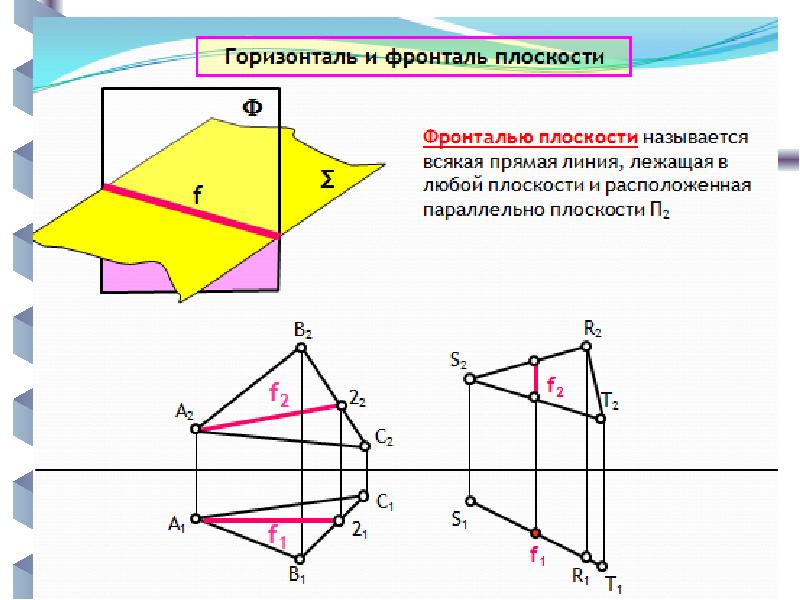

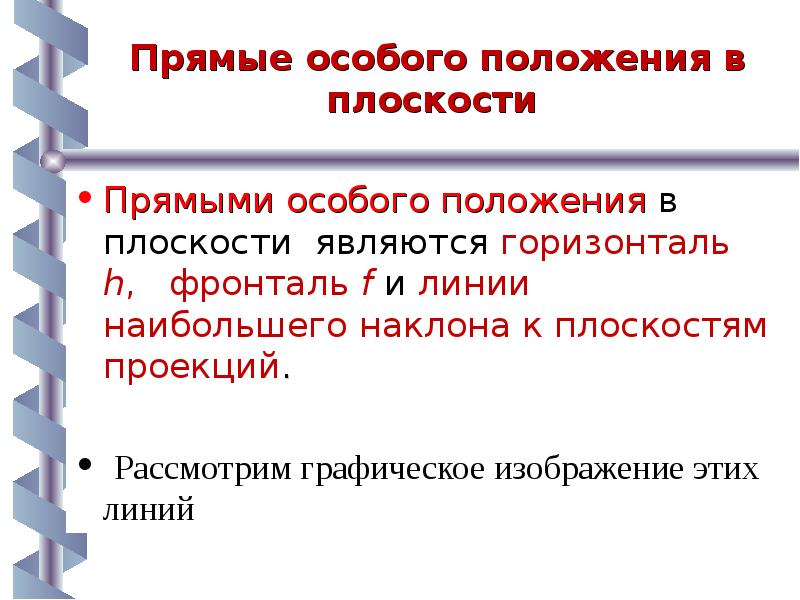

Прямые особого положения в плоскости Прямыми особого положения в плоскости являются горизонталь h, фронталь f и линии наибольшего наклона к плоскостям проекций. Рассмотрим графическое изображение этих линий

Слайд 30

Описание слайда:

Слайд 31

Описание слайда:

Слайд 32

Описание слайда:

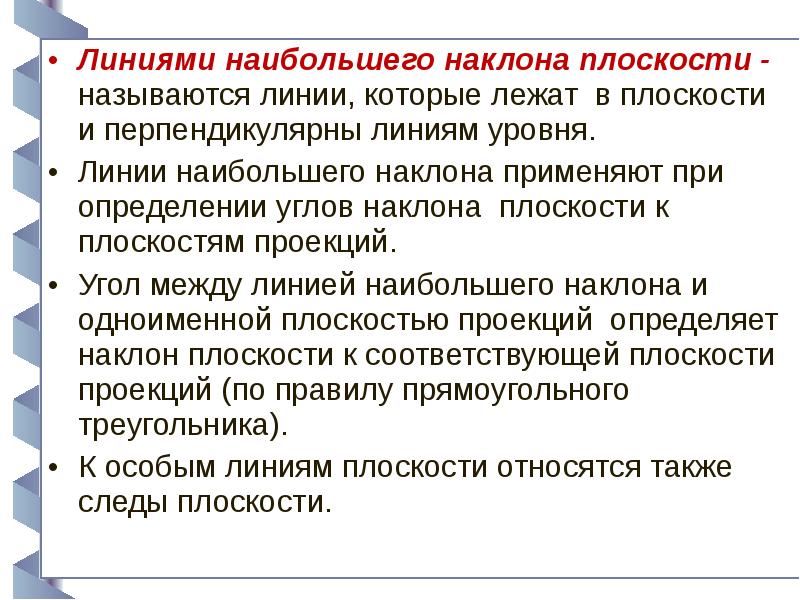

Линиями наибольшего наклона плоскости - называются линии, которые лежат в плоскости и перпендикулярны линиям уровня. Линиями наибольшего наклона плоскости - называются линии, которые лежат в плоскости и перпендикулярны линиям уровня. Линии наибольшего наклона применяют при определении углов наклона плоскости к плоскостям проекций. Угол между линией наибольшего наклона и одноименной плоскостью проекций определяет наклон плоскости к соответствующей плоскости проекций (по правилу прямоугольного треугольника). К особым линиям плоскости относятся также следы плоскости.
