Слайд 1

Описание слайда:

Диагностика вращающихся механизмов

Слайд 2

Описание слайда:

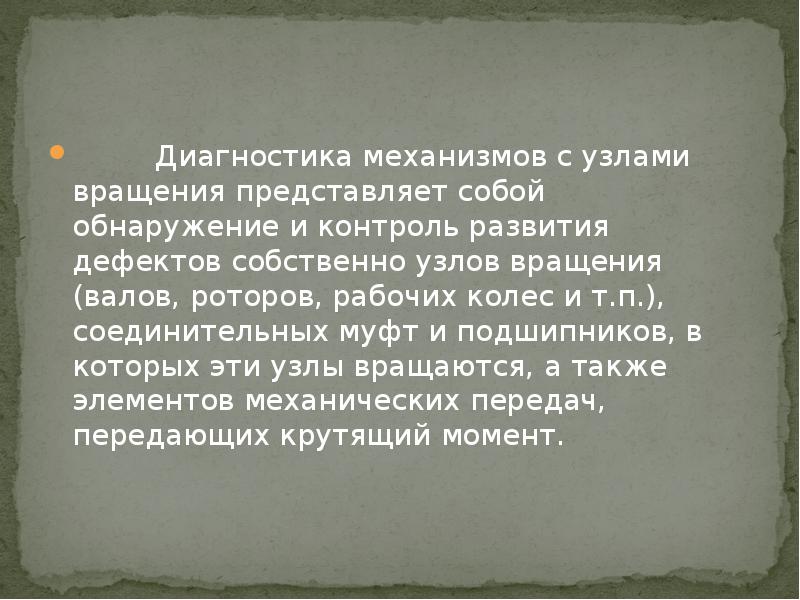

Диагностика механизмов с узлами вращения представляет собой обнаружение и контроль развития дефектов собственно узлов вращения (валов, роторов, рабочих колес и т.п.), соединительных муфт и подшипников, в которых эти узлы вращаются, а также элементов механических передач, передающих крутящий момент.

Слайд 3

Описание слайда:

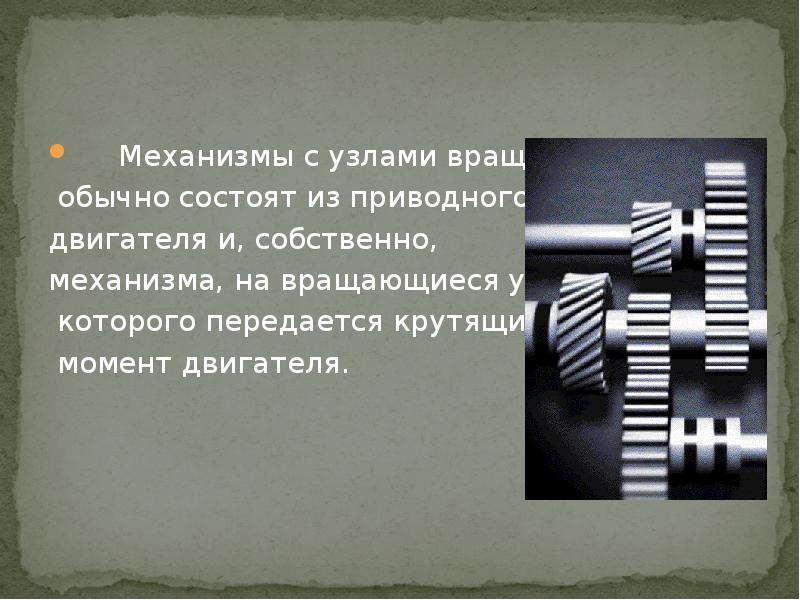

Механизмы с узлами вращения обычно состоят из приводного двигателя и, собственно, механизма, на вращающиеся узлы которого передается крутящий момент двигателя.

Слайд 4

Описание слайда:

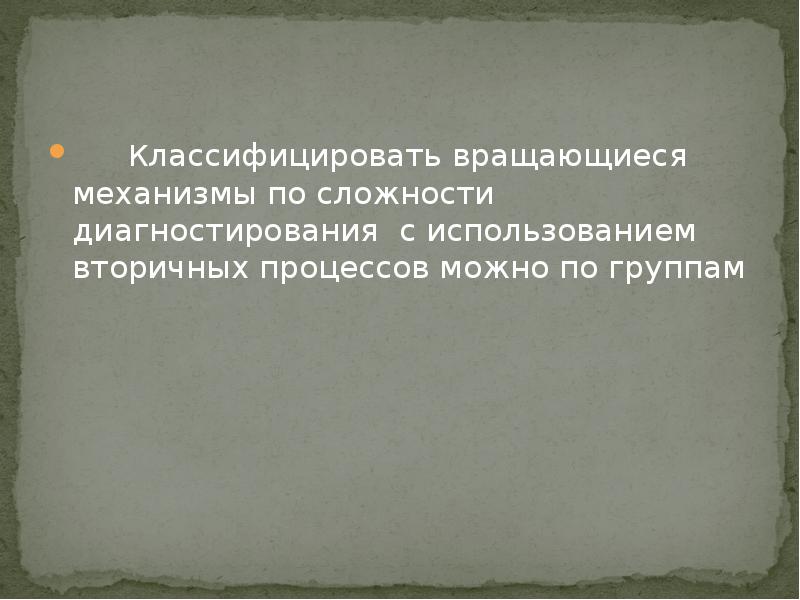

Классифицировать вращающиеся механизмы по сложности диагностирования с использованием вторичных процессов можно по группам

Слайд 5

Описание слайда:

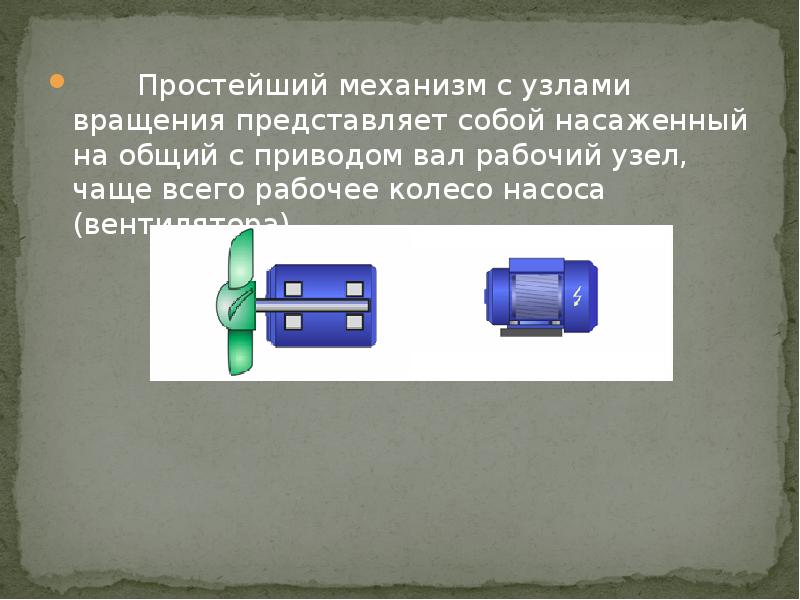

Простейший механизм с узлами вращения представляет собой насаженный на общий с приводом вал рабочий узел, чаще всего рабочее колесо насоса (вентилятора). Простейший механизм с узлами вращения представляет собой насаженный на общий с приводом вал рабочий узел, чаще всего рабочее колесо насоса (вентилятора).

Слайд 6

Описание слайда:

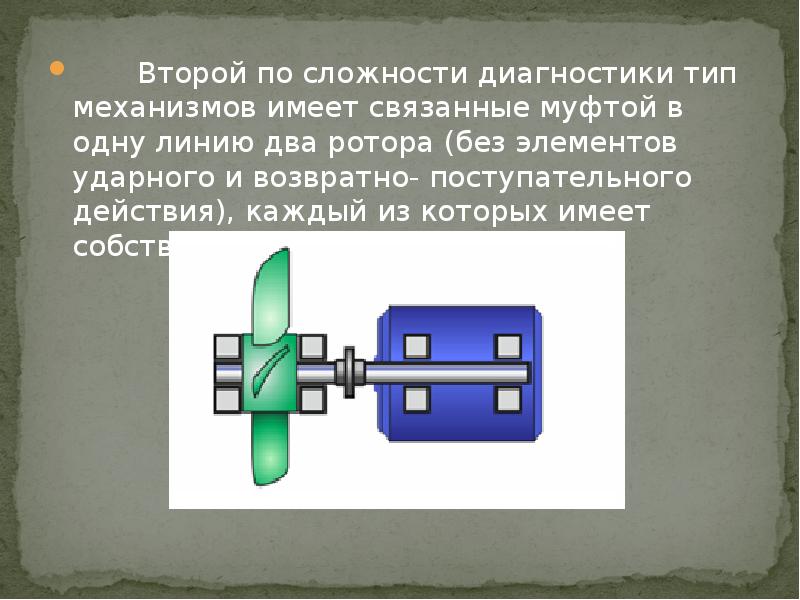

Второй по сложности диагностики тип механизмов имеет связанные муфтой в одну линию два ротора (без элементов ударного и возвратно- поступательного действия), каждый из которых имеет собственные подшипники. Второй по сложности диагностики тип механизмов имеет связанные муфтой в одну линию два ротора (без элементов ударного и возвратно- поступательного действия), каждый из которых имеет собственные подшипники.

Слайд 7

Описание слайда:

Третий по сложности диагностики тип механизмов – с несколькими связанными муфтами в одну линию роторами без элементов ударного действия, из которых, по крайней мере, один ротор – длинный, работающий на частотах вращения выше резонансной частоты ротора в подшипниках Третий по сложности диагностики тип механизмов – с несколькими связанными муфтами в одну линию роторами без элементов ударного действия, из которых, по крайней мере, один ротор – длинный, работающий на частотах вращения выше резонансной частоты ротора в подшипниках

Слайд 8

Описание слайда:

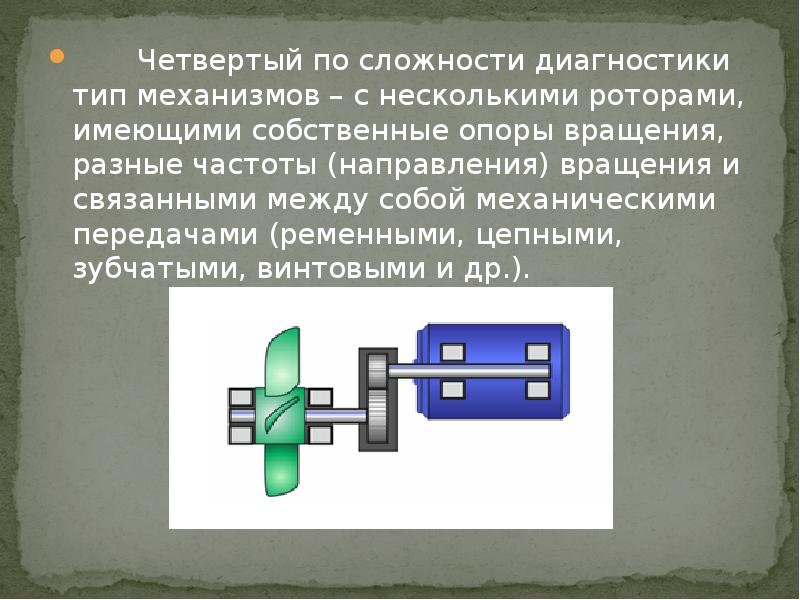

Четвертый по сложности диагностики тип механизмов – с несколькими роторами, имеющими собственные опоры вращения, разные частоты (направления) вращения и связанными между собой механическими передачами (ременными, цепными, зубчатыми, винтовыми и др.). Четвертый по сложности диагностики тип механизмов – с несколькими роторами, имеющими собственные опоры вращения, разные частоты (направления) вращения и связанными между собой механическими передачами (ременными, цепными, зубчатыми, винтовыми и др.).

Слайд 9

Описание слайда:

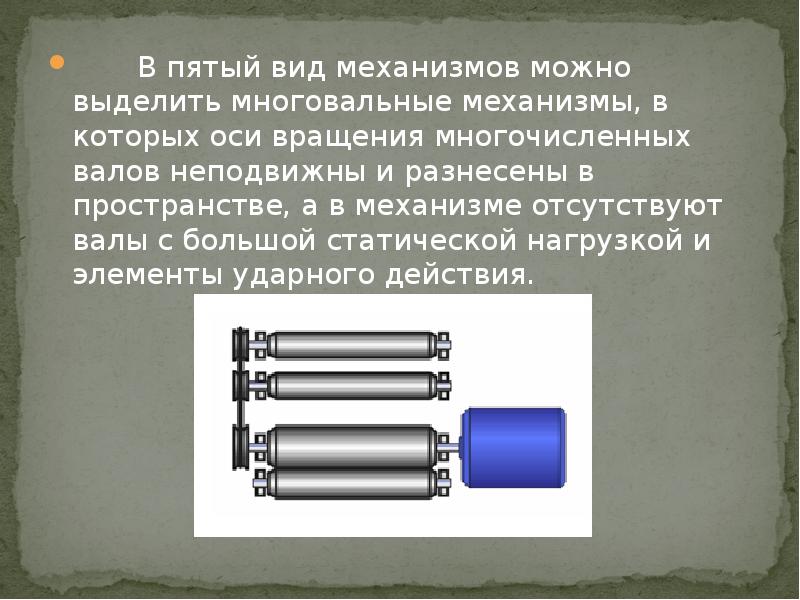

В пятый вид механизмов можно выделить многовальные механизмы, в которых оси вращения многочисленных валов неподвижны и разнесены в пространстве, а в механизме отсутствуют валы с большой статической нагрузкой и элементы ударного действия. В пятый вид механизмов можно выделить многовальные механизмы, в которых оси вращения многочисленных валов неподвижны и разнесены в пространстве, а в механизме отсутствуют валы с большой статической нагрузкой и элементы ударного действия.

Слайд 10

Описание слайда:

Шестой вид механизмов – это прокатные станы и привод колес на транспорте, отличающиеся большими статическими нагрузками на валки (колеса), контактирующие с неровной движущейся (неподвижной) поверхностью Шестой вид механизмов – это прокатные станы и привод колес на транспорте, отличающиеся большими статическими нагрузками на валки (колеса), контактирующие с неровной движущейся (неподвижной) поверхностью

Слайд 11

Описание слайда:

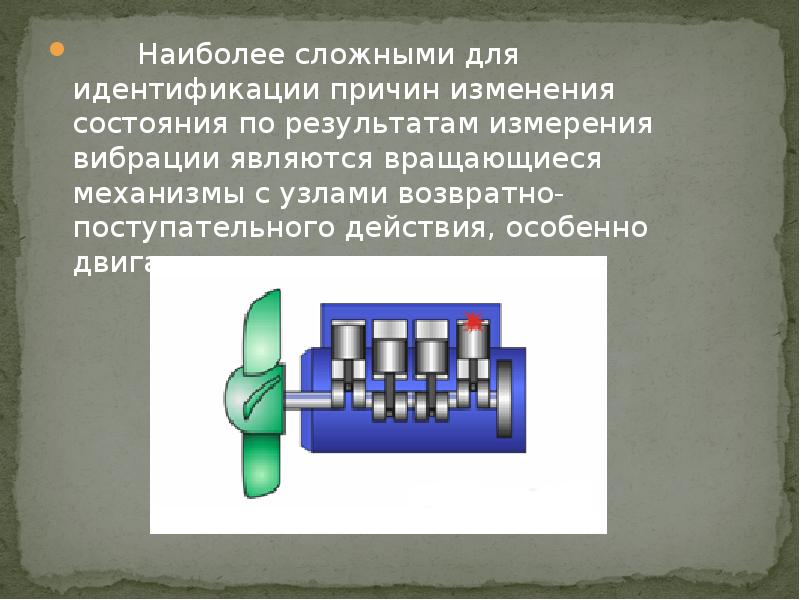

Наиболее сложными для идентификации причин изменения состояния по результатам измерения вибрации являются вращающиеся механизмы с узлами возвратно-поступательного действия, особенно двигатели внутреннего сгорания. Наиболее сложными для идентификации причин изменения состояния по результатам измерения вибрации являются вращающиеся механизмы с узлами возвратно-поступательного действия, особенно двигатели внутреннего сгорания.

Слайд 12

Описание слайда:

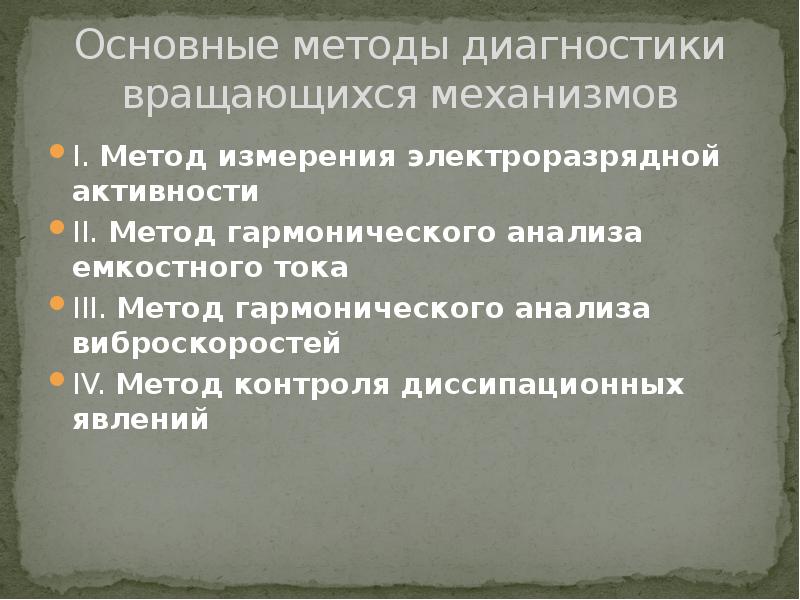

Основные методы диагностики вращающихся механизмов I. Метод измерения электроразрядной активности II. Метод гармонического анализа емкостного тока III. Метод гармонического анализа виброскоростей IV. Метод контроля диссипационных явлений
