Слайд 1

Описание слайда:

Правила нанесения размеров на чертежах.

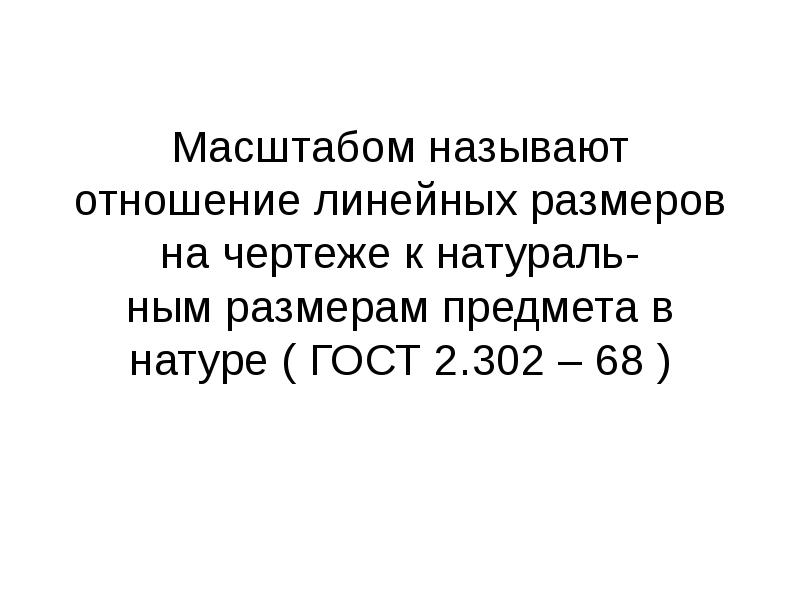

Слайд 2

Описание слайда:

Масштабом называют отношение линейных размеров на чертеже к натураль- ным размерам предмета в натуре ( ГОСТ 2.302 – 68 )

Слайд 3

Описание слайда:

Масштабы чертежа Масштабы увеличения 2: 1; 2,5; 1: 4: 1; 5: 1; и т.д. Натуральная величина 1 : 1 Масштабы уменьшения 1: 2; 1: 2,5; 1: 4; 1: 5; и т.д.

Слайд 4

Описание слайда:

Масштаб записывается в соответствующей графе основной надписи. Если какое-либо изображение на листе выполнено в другом масштабе, то масштаб записывают рядом с наименованием изображения и заключают его в скобки: Например А- А (2 : 1 ) Нанесение размеров на чертежах производится по ГОСТ 2.307- 68.

Слайд 5

Описание слайда:

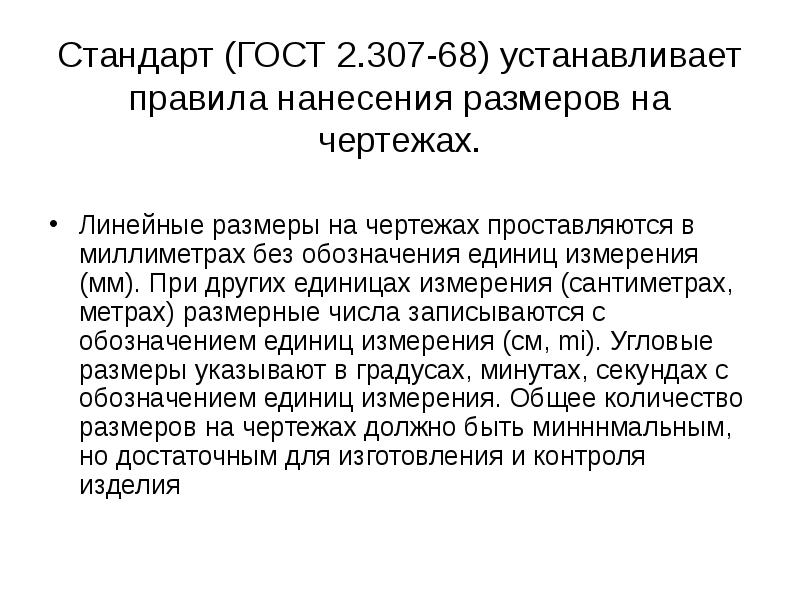

Стандарт (ГОСТ 2.307-68) устанавливает правила нанесения размеров на чертежах. Линейные размеры на чертежах проставляются в миллиметрах без обозначения единиц измерения (мм). При других единицах измерения (сантиметрах, метрах) размерные числа записываются с обозначением единиц измерения (см, mi). Угловые размеры указывают в градусах, минутах, секундах с обозначением единиц измерения. Общее количество размеров на чертежах должно быть минннмальным, но достаточным для изготовления и контроля изделия

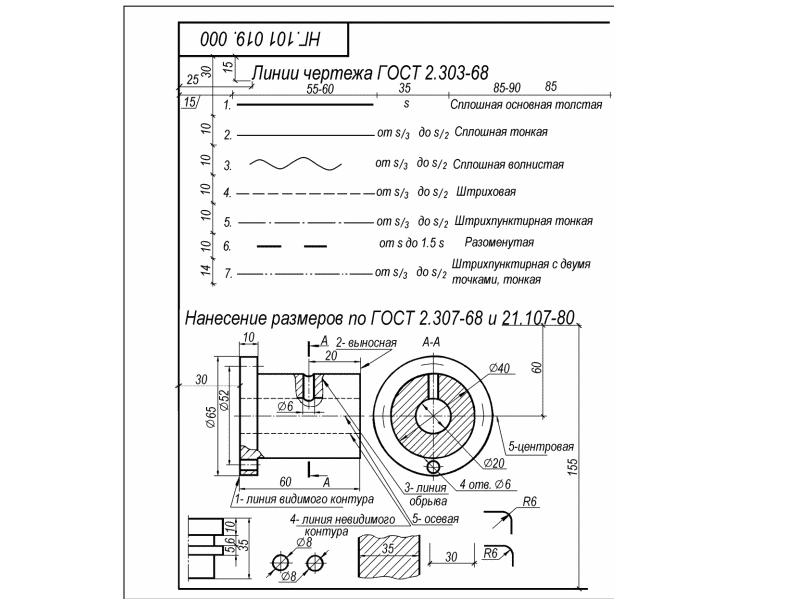

Слайд 6

Описание слайда:

Слайд 7

Описание слайда:

Существуют строго определенные правила нанесения размеров. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии — перпендикулярно размерным

Слайд 8

Описание слайда:

Простановка размеров

Слайд 9

Описание слайда:

Простановка размеров Величина стрелок должна быть одинаковой на всем чертеже. Стрелки при недостатке места могут заменяться засечками или точками (рис. 41, б, в). Допускается проставлять размеры так, как показано на рис. 41, г.

Слайд 10

Описание слайда:

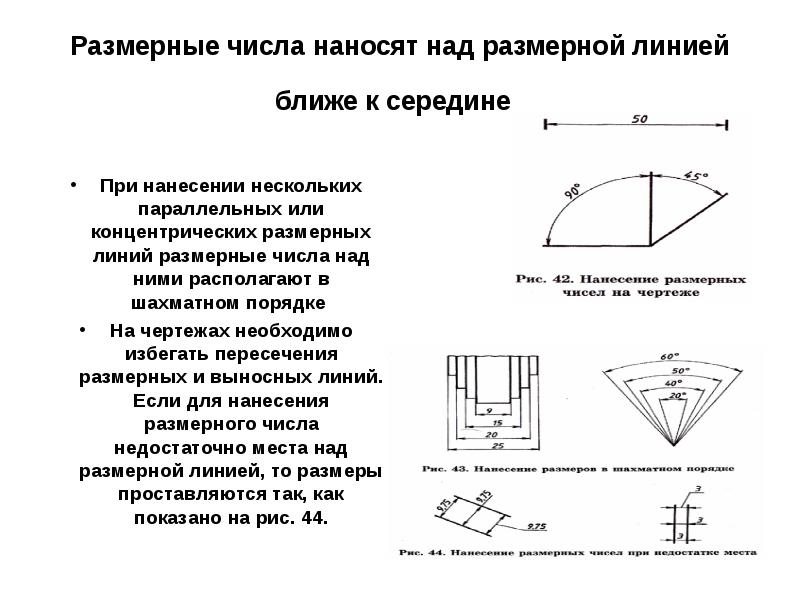

Размерные числа наносят над размерной линией ближе к середине При нанесении нескольких параллельных или концентрических размерных линий размерные числа над ними располагают в шахматном порядке На чертежах необходимо избегать пересечения размерных и выносных линий. Если для нанесения размерного числа недостаточно места над размерной линией, то размеры проставляются так, как показано на рис. 44.

Слайд 11

Описание слайда:

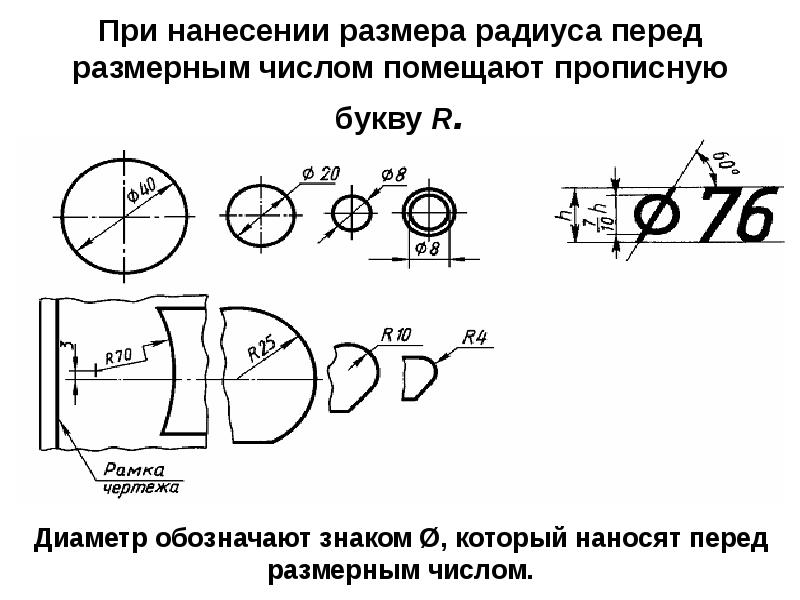

При нанесении размера радиуса перед размерным числом помещают прописную букву R.

Слайд 12

Описание слайда:

При нанесении размеров дуг перед размерным числом помещают знак радиуса — R. Высота знака радиуса и размерного числа должна быть одинаковой (рис. 46, а). При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 46, б). При большой величине радиуса центр разрешается приближать к дуге. В таких случаях размерную линию показывают с изломом (рис. 46, в). При нанесении размеров окружностей перед размерным числом ставят знак диаметра . (рис. 47). При недостатке места на чертеже размеры диаметра проставляют так, как показано на рис. 47, б. При нанесении размеров дуг перед размерным числом помещают знак радиуса — R. Высота знака радиуса и размерного числа должна быть одинаковой (рис. 46, а). При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 46, б). При большой величине радиуса центр разрешается приближать к дуге. В таких случаях размерную линию показывают с изломом (рис. 46, в). При нанесении размеров окружностей перед размерным числом ставят знак диаметра . (рис. 47). При недостатке места на чертеже размеры диаметра проставляют так, как показано на рис. 47, б.

Слайд 13

Описание слайда:

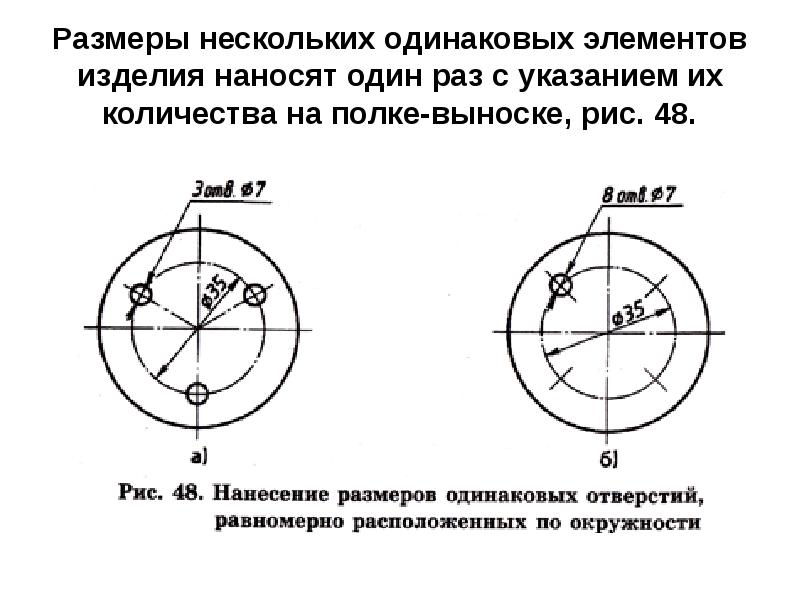

Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их количества на полке-выноске, рис. 48.

Слайд 14

Описание слайда:

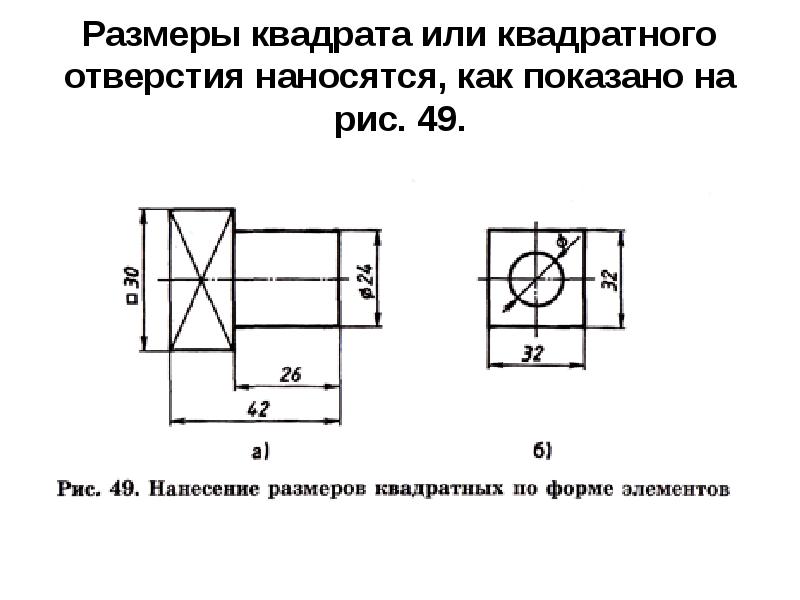

Размеры квадрата или квадратного отверстия наносятся, как показано на рис. 49.

Слайд 15

Описание слайда:

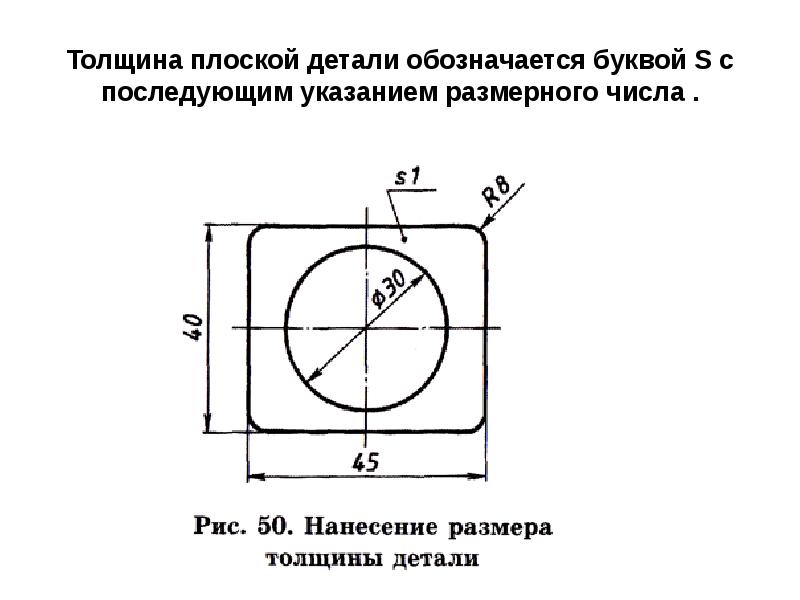

Толщина плоской детали обозначается буквой S с последующим указанием размерного числа .

Слайд 16

Описание слайда:

Длина изделия обозначается малой буквой латинского алфавита — I .

Слайд 17

Описание слайда:

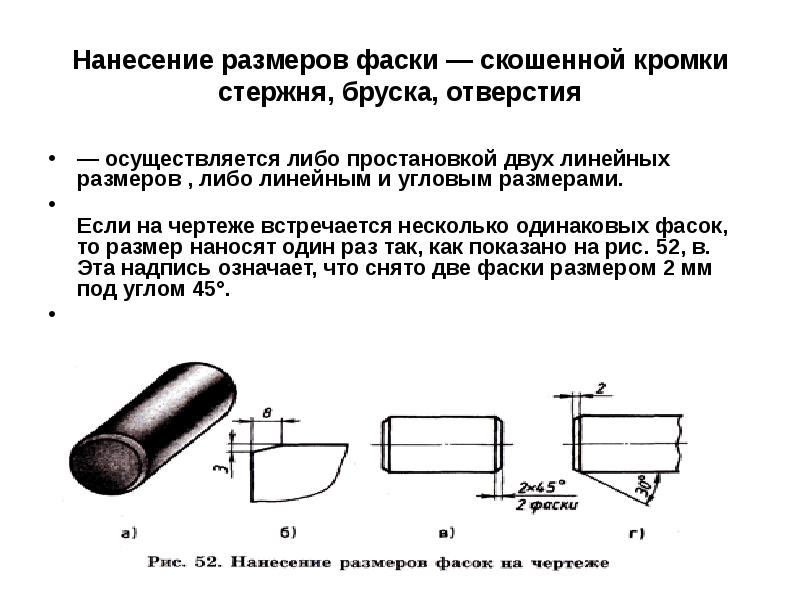

Нанесение размеров фаски — скошенной кромки стержня, бруска, отверстия — осуществляется либо простановкой двух линейных размеров , либо линейным и угловым размерами. Если на чертеже встречается несколько одинаковых фасок, то размер наносят один раз так, как показано на рис. 52, в. Эта надпись означает, что снято две фаски размером 2 мм под углом 45°.

Слайд 18

Описание слайда:

На чертежах необходимо проставлять габаритные размеры Габаритными размерами называют размеры, определяющие предельные величины внешних очертаний изделий. К габаритным размерам относятся размеры длины, ширины, высоты изделия. Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные. На рис. 53 (валик) — габаритными являются размеры 75 мм и 40 мм. На рис. 53 (полуцилиндр) — к габаритным относятся размеры 80 мм, 50 мм.

Слайд 19

Описание слайда:

На чертежах иногда наносят справочные размеры. Размеры, нанесенные на чертеже, но не подвергающиеся контролю, называют справочными. На чертеже они отмечаются знаком * (рис. 54). На месте расположения технических требований (над основной надписью) делают запись: * — размер для справок.

Слайд 20

Описание слайда:

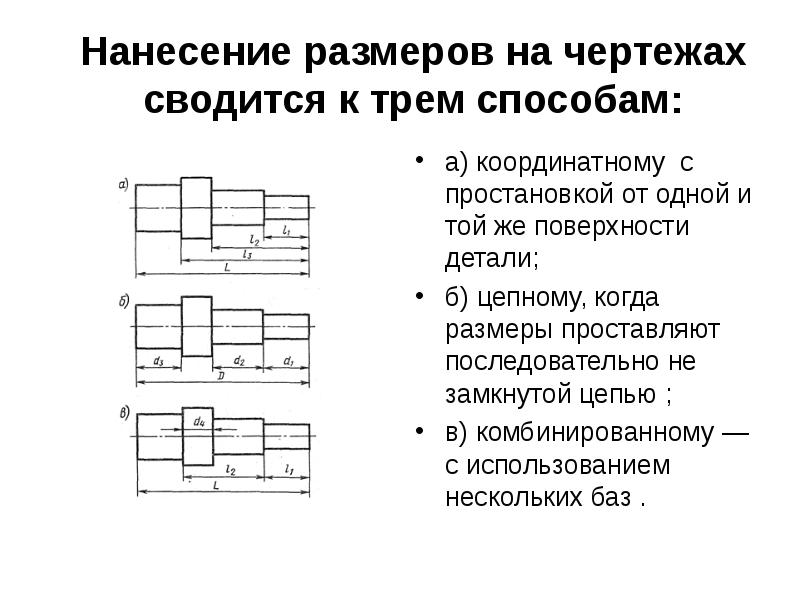

Нанесение размеров на чертежах сводится к трем способам: а) координатному с простановкой от одной и той же поверхности детали; б) цепному, когда размеры проставляют последовательно не замкнутой цепью ; в) комбинированному — с использованием нескольких баз .

Слайд 21

Описание слайда:

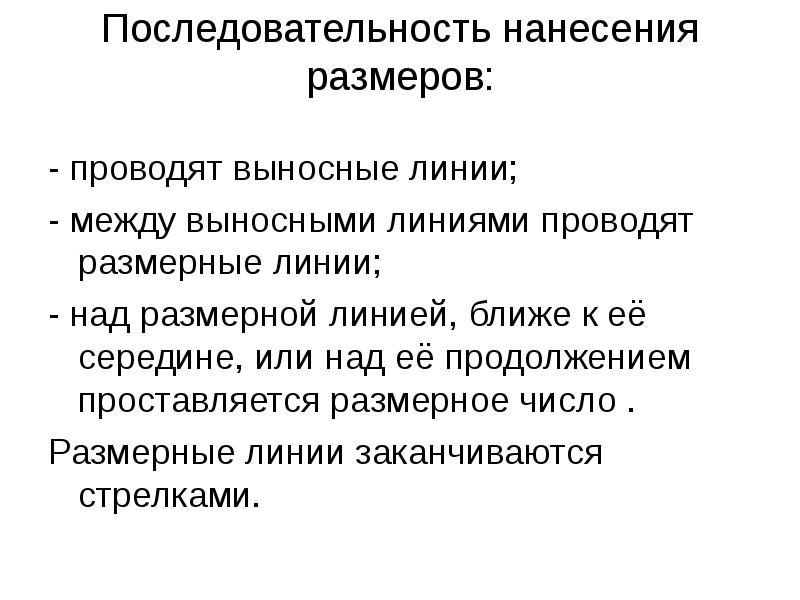

Последовательность нанесения размеров: - проводят выносные линии; - между выносными линиями проводят размерные линии; - над размерной линией, ближе к её середине, или над её продолжением проставляется размерное число . Размерные линии заканчиваются стрелками.
