Правила нанесения размеров на чертежах.

Слайд 2

Описание слайда:

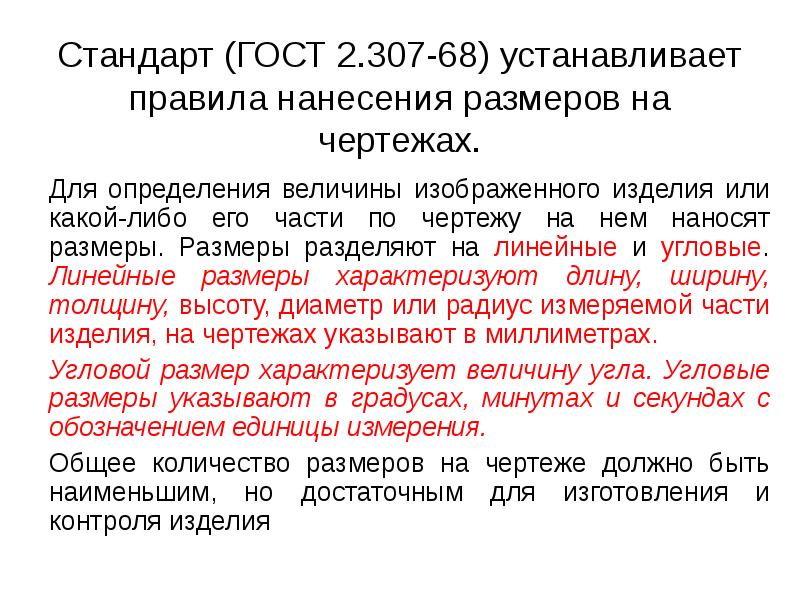

Стандарт (ГОСТ 2.307-68) устанавливает правила нанесения размеров на чертежах. Для определения величины изображенного изделия или какой-либо его части по чертежу на нем наносят размеры. Размеры разделяют на линейные и угловые. Линейные размеры характеризуют длину, ширину, толщину, высоту, диаметр или радиус измеряемой части изделия, на чертежах указывают в миллиметрах. Угловой размер характеризует величину угла. Угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения. Общее количество размеров на чертеже должно быть наименьшим, но достаточным для изготовления и контроля изделия

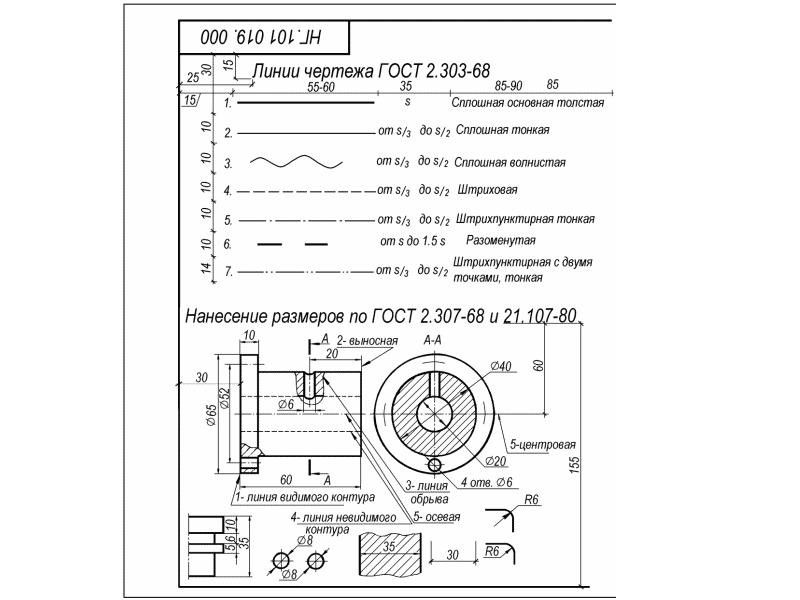

Слайд 3

Описание слайда:

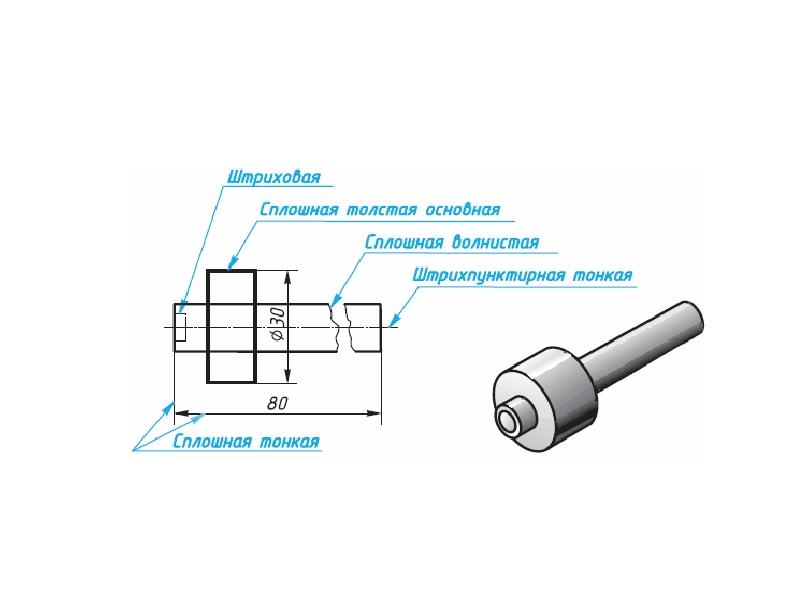

Слайд 4

Описание слайда:

Слайд 5

Описание слайда:

Правила нанесения размеров Размеры на чертежах указывают размерными числами и размерными линиями. Для этого сначала проводят выносные линии перпендикулярно отрезку. Затем на расстоянии 10 мм от контура детали проводят параллельную ему размерную линию. Размерная линия ограничивается с двух сторон стрелками.

Слайд 6

Описание слайда:

2. Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер. Так, на рисунке в сначала нанесен размер 5, а затем 26, чтобы выносные и размерные линии на чертеже не пересекались. Расстояние между параллельными размерными линиями должно быть от 7 мм до 10 мм. 2. Если на чертеже несколько размерных линий, параллельных друг другу, то ближе к изображению наносят меньший размер. Так, на рисунке в сначала нанесен размер 5, а затем 26, чтобы выносные и размерные линии на чертеже не пересекались. Расстояние между параллельными размерными линиями должно быть от 7 мм до 10 мм.

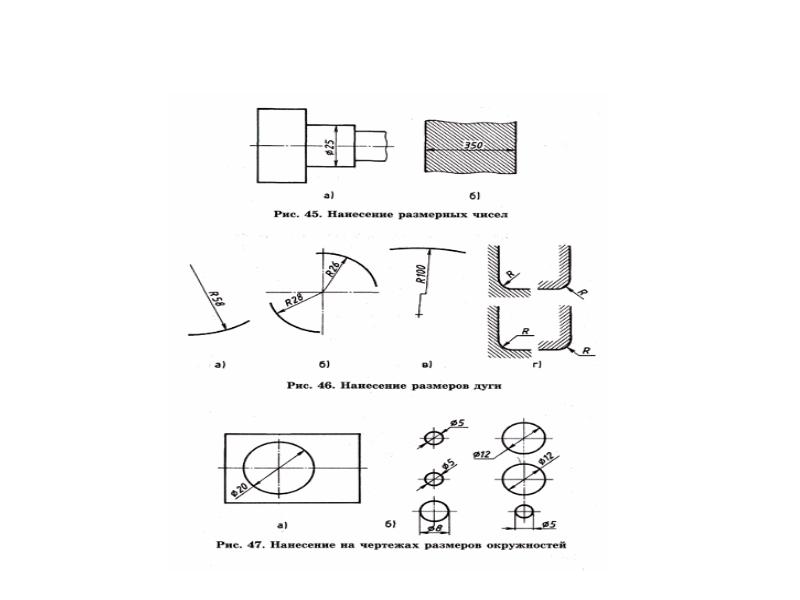

Слайд 7

Описание слайда:

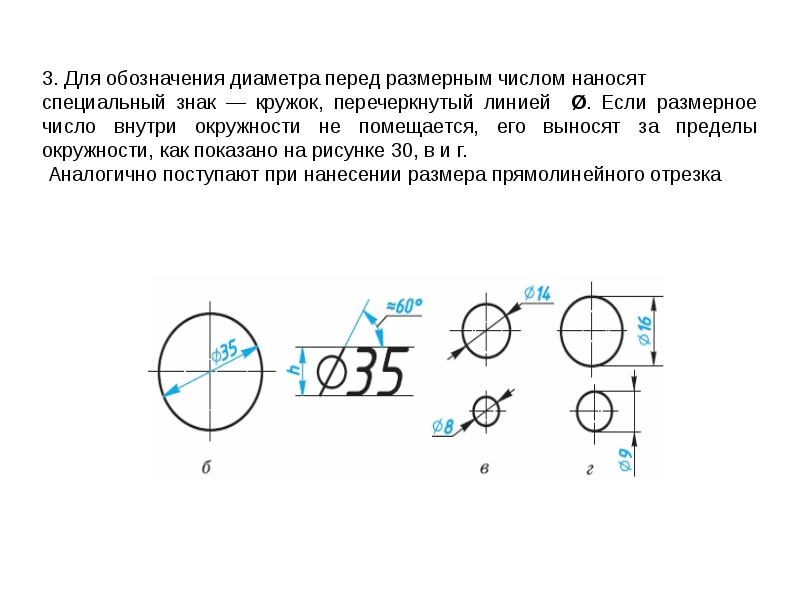

Слайд 8

Описание слайда:

Слайд 9

Описание слайда:

4. Для обозначения радиуса перед размерным числом пишут прописную латинскую букву R . Размерную линию для указания радиуса проводят, как правило, из центра дуги и оканчивают стрелкой с одной стороны, упирающейся в точку дуги окружности. 4. Для обозначения радиуса перед размерным числом пишут прописную латинскую букву R . Размерную линию для указания радиуса проводят, как правило, из центра дуги и оканчивают стрелкой с одной стороны, упирающейся в точку дуги окружности. 5. При указании размера угла размерную линию проводят в виде дуги окружности с центром в вершине угла

Слайд 10

Описание слайда:

Слайд 11

Описание слайда:

6. Перед размерным числом, указывающим сторону квадратного элемента, наносят знак □. При этом высота знака равна высоте цифр 6. Перед размерным числом, указывающим сторону квадратного элемента, наносят знак □. При этом высота знака равна высоте цифр

Слайд 12

Описание слайда:

8. Если деталь имеет несколько одинаковых отверстий, то на чертеже рекомендуется наносить размер лишь одного из них с указанием количества. Например, запись на чертеже «3 отв. диаметром 10» означает, что в детали имеются три одинаковых отверстия диаметром 7 мм

Слайд 13

Описание слайда:

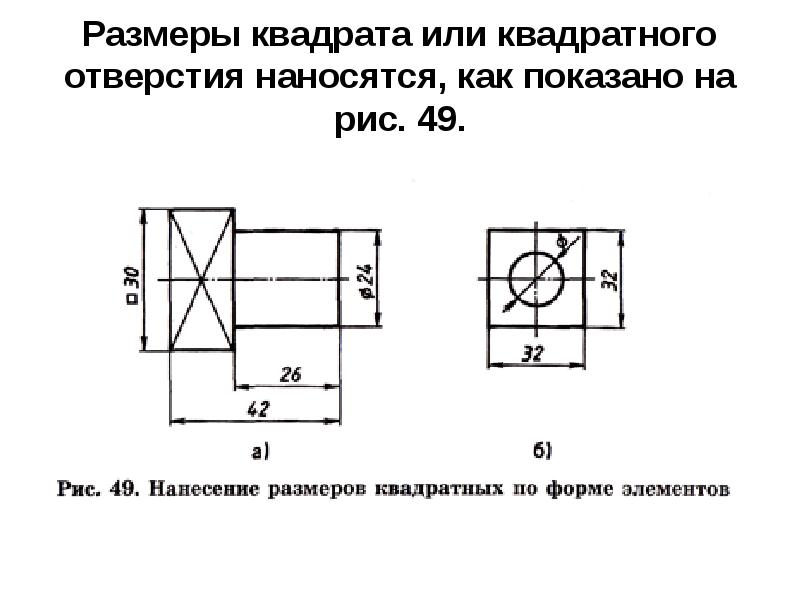

Размеры квадрата или квадратного отверстия наносятся, как показано на рис. 49.

Слайд 14

Описание слайда:

Толщина плоской детали обозначается буквой S с последующим указанием размерного числа .

Слайд 15

Описание слайда:

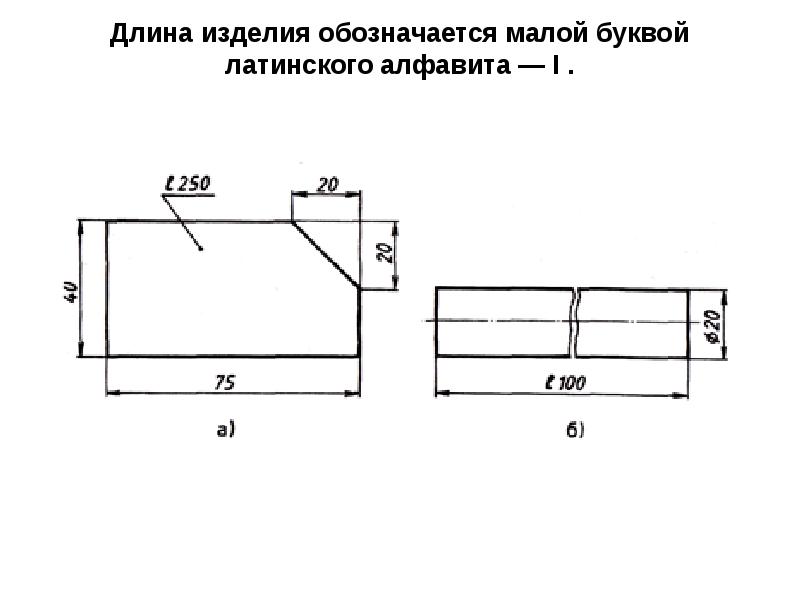

Длина изделия обозначается малой буквой латинского алфавита — I .

Слайд 16

Описание слайда:

Нанесение размеров фаски — скошенной кромки стержня, бруска, отверстия — осуществляется либо простановкой двух линейных размеров , либо линейным и угловым размерами. Если на чертеже встречается несколько одинаковых фасок, то размер наносят один раз так, как показано на рис. 52, в. Эта надпись означает, что снято две фаски размером 2 мм под углом 45°.

Слайд 17

Описание слайда:

На чертежах необходимо проставлять габаритные размеры Габаритными размерами называют размеры, определяющие предельные величины внешних очертаний изделий. К габаритным размерам относятся размеры длины, ширины, высоты изделия. Габаритные размеры всегда больше других, поэтому их на чертеже располагают дальше от изображения, чем остальные. На рис. (валик) — габаритными являются размеры 75 мм и 40 мм. На рис. (полуцилиндр) — к габаритным относятся размеры 80 мм, 50 мм.

Слайд 18

Описание слайда:

На чертежах иногда наносят справочные размеры. Размеры, нанесенные на чертеже, но не подвергающиеся контролю, называют справочными. На чертеже они отмечаются знаком * (рис. 54). На месте расположения технических требований (над основной надписью) делают запись: * — размер для справок.

Слайд 19

Описание слайда:

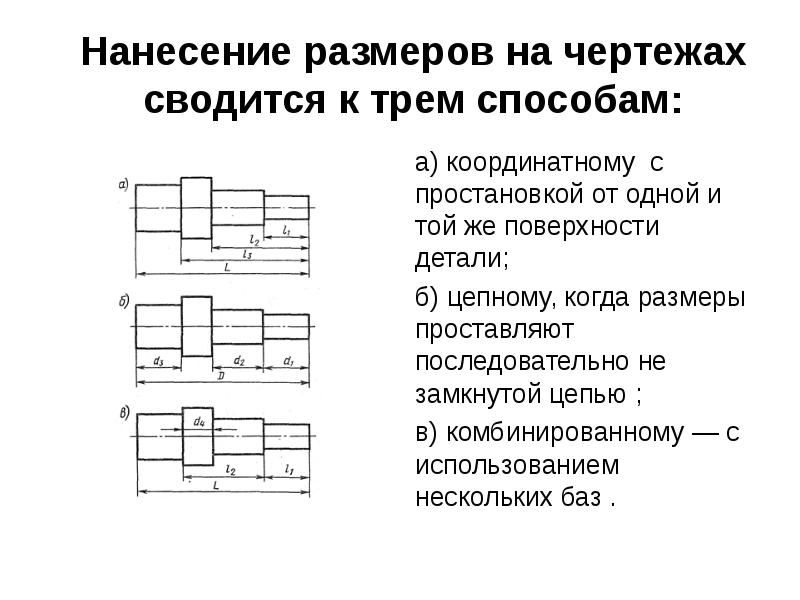

Нанесение размеров на чертежах сводится к трем способам: а) координатному с простановкой от одной и той же поверхности детали; б) цепному, когда размеры проставляют последовательно не замкнутой цепью ; в) комбинированному — с использованием нескольких баз .

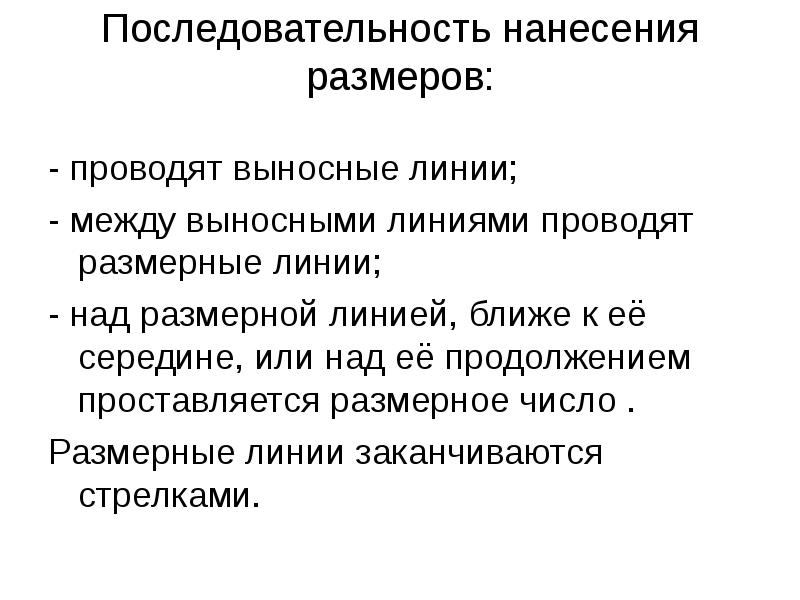

Слайд 20

Описание слайда:

Последовательность нанесения размеров: - проводят выносные линии; - между выносными линиями проводят размерные линии; - над размерной линией, ближе к её середине, или над её продолжением проставляется размерное число . Размерные линии заканчиваются стрелками.
