Слайд 1

Описание слайда:

Геометрические построения.

Слайд 2

Описание слайда:

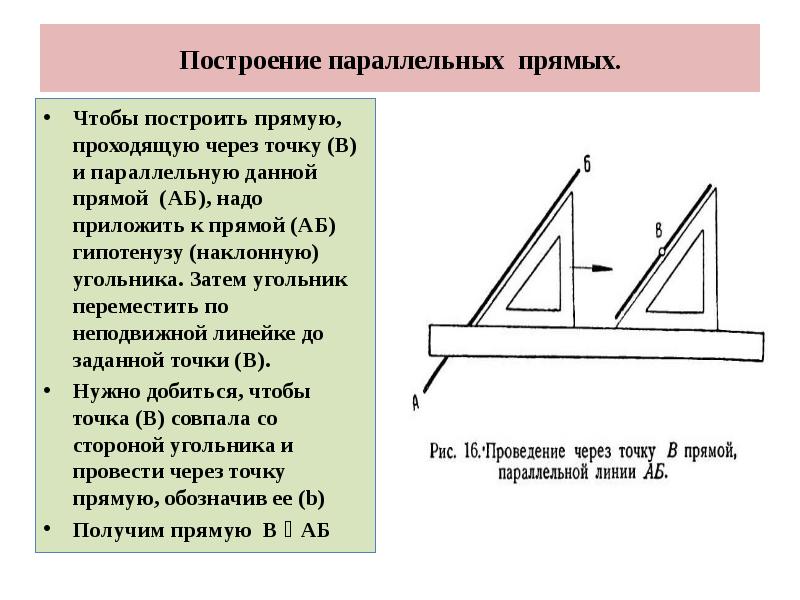

Построение параллельных прямых. Чтобы построить прямую, проходящую через точку (В) и параллельную данной прямой (АБ), надо приложить к прямой (АБ) гипотенузу (наклонную) угольника. Затем угольник переместить по неподвижной линейке до заданной точки (В). Нужно добиться, чтобы точка (В) совпала со стороной угольника и провести через точку прямую, обозначив ее (b) Получим прямую В ‖ АБ

Слайд 3

Описание слайда:

Построение перпендикулярных прямых. Чтобы построить перпендикуляр к прямой через заданную точку с помощью рейсшины (или линейки и угольника), необходимо переместить ее ниже заданной прямой. К рейсшине(или линейке) приложить угольник коротким катетом. В этом случае второй катет будет перпендикулярен прямой. Рис.55 (уч.) Перпендикуляр можно провести с помощью двух треугольников. Рис.56 (уч.)

Слайд 4

Описание слайда:

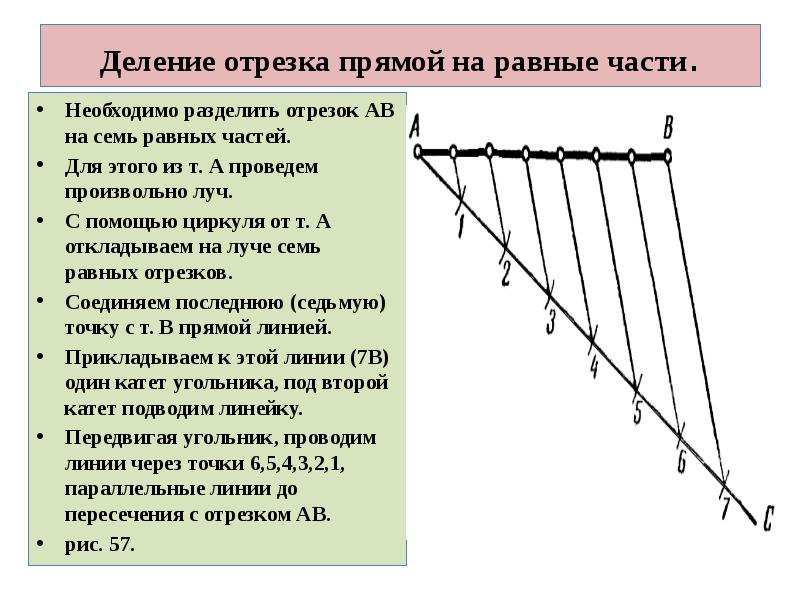

Деление отрезка прямой на равные части. Необходимо разделить отрезок АВ на семь равных частей. Для этого из т. А проведем произвольно луч. С помощью циркуля от т. А откладываем на луче семь равных отрезков. Соединяем последнюю (седьмую) точку с т. В прямой линией. Прикладываем к этой линии (7В) один катет угольника, под второй катет подводим линейку. Передвигая угольник, проводим линии через точки 6,5,4,3,2,1, параллельные линии до пересечения с отрезком АВ. рис. 57.

Слайд 5

Описание слайда:

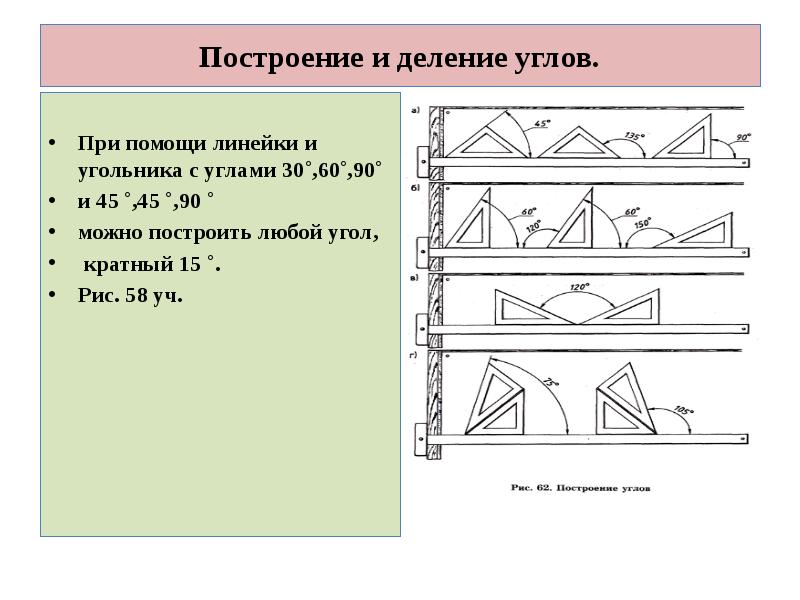

Построение и деление углов. При помощи линейки и угольника с углами 30˚,60˚,90˚ и 45 ˚,45 ˚,90 ˚ можно построить любой угол, кратный 15 ˚. Рис. 58 уч.

Слайд 6

Описание слайда:

Деление угла на равные части. Чтобы разделить прямой угол (ВСD) на три равные части, из вершины угла (С) проводим дугу произвольного радиуса (R) до пересечения со сторонами угла (т. 1 и т. 2). Из т.1 и т. 2 как из центров проводим дуги, пересекающие дугу (1-2) в точках М и N. Получим углы BCM=MCN=NCD=30˚

Слайд 7

Описание слайда:

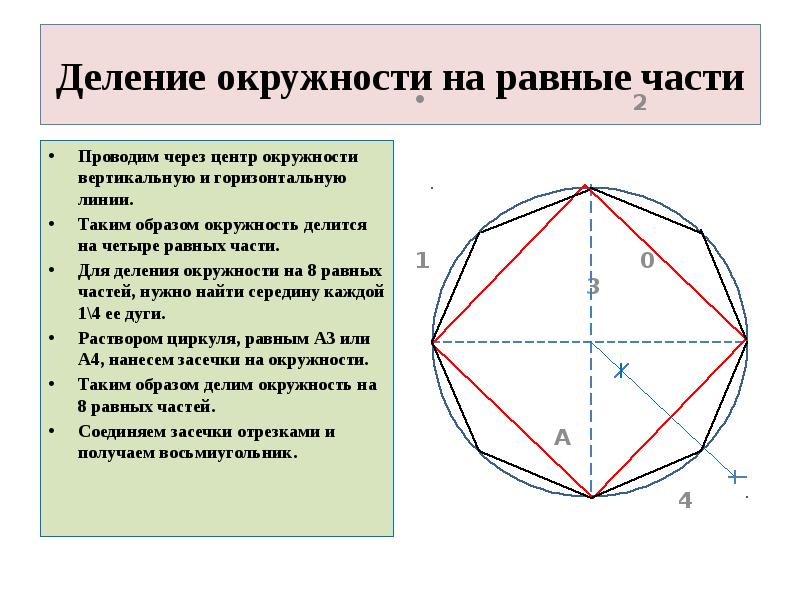

Деление окружности на равные части Проводим через центр окружности вертикальную и горизонтальную линии. Таким образом окружность делится на четыре равных части. Для деления окружности на 8 равных частей, нужно найти середину каждой 1\4 ее дуги. Раствором циркуля, равным А3 или А4, нанесем засечки на окружности. Таким образом делим окружность на 8 равных частей. Соединяем засечки отрезками и получаем восьмиугольник.

Слайд 8

Описание слайда:

Деление окружности на 3 равные части. Для деления окружности на три равные части из любой точки данной окружности проводится дуга такого же радиуса. Данная дуга пересечет окружность в двух точках (2 и 3). Дуги 1-2, 1-3, 2-3 являются третьей частью окружности. Соединив точки 1,2 и 3, получим правильный треугольник.

Слайд 9

Описание слайда:

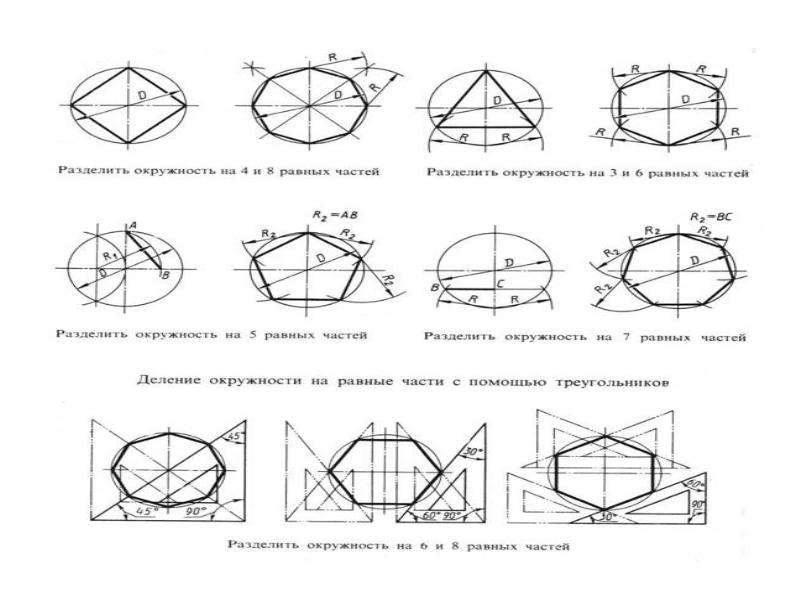

Деление окружности на 6 и 12 равных частей. Для деления окружности на 6 равных частей, проводим из любой ее точки отрезки равные ее радиусу (R). Полученные дуги делят окружность на 6 равных частей. Соединив точки 1,2,3,4,5,6 , получим правильный шестиугольник.
